RCS 一993型失步解列装置运行规程
RCS-993失步解列装置全部检验报告
变电站线
RCS-993A（B）失步解列装置全部检验报
告
作业负责人：
作业日期年月日至年月日
华北电网有限公司
RCS-993保护全部检验报告检验作业流程控制
1.仪器仪表
2.校对时钟
结果3.保护屏后接线、插件外观检查及压板线检查
4.定值整定、修改、核对
5.软件版本检查
6.电流、电压零漂检验
7. 电流、电压精度检验
8.保护开入量检查
9.保护开出量检查
本相检查宜与功能试验一同进行。
结果10．告警信号检查
11.整组功能检验：11.1模拟区内振荡：
11.2模拟区外振荡：
12.投运前需检查的项目
13.检验结论：（填写发现问题及处理情况、遗留问题，可否投运等）。
RCS-993B型失步解列装置技术和使用说明书(ZL_WKZZ2103.
3.1 电气量的测量方法 ........................................................................................................5 3.2 装置的起动判别............................................................................................................5 3.3 装置工作原理 ...............................................................................................................5 3.4 TA 断线判别..................................................................................................................8 3.5 TV 断线判别..................................................................................................................8 3.6 电压、电流回路零点漂移调整..........................................................9
RCS-993失步解列装置
RCS-993电力系统失步解列装置
• 装置的总体方案与关键技术 • 试验与运行 • 总结
装置的总体方案及关键技术
• 设计精细、可靠的硬件方案 • RCS-993的基本原理 • 辅助功能
设计精细、可靠的硬件方案
• 装置采用与RCS-900系列线路保护一样 的硬件结构
采用了大容量内存的高速DSP，硬件设计 更加精细、简洁、可靠，冗余度高。装置 采用整体面板、全封闭机箱，取消传统背 板配线方式 ，强弱电完全分开，电磁兼容 能力强；
• 根据前面的分析可得出振荡中心电压在失 步振荡时的变化规律：
• 加速失步时，的变化规律为0－1－2－3－4 －5－6－0；
• 减速失步时，的变化规律为0－6－5－4－3 －2－1－0。
失步继电器（RCS-993B）
失步继电器快跳段可以测量180毫秒以 上的失步周期，慢跳段可以测量120毫秒以 上的周期，并且可以整定在失步后N个周期 后出口跳闸，N的取值范围为(1－15)
失步继电器（RCS-993A）
失步继电器的慢跳段可以测量100毫秒 以上的失步周期，慢跳段可以整定在失步 后2到15个周期后出口跳闸。当系统中有多 套失步解列装置工作或其它稳定控制措施 时，振荡中心可能在振荡若干个周期后才 进入失步解列装置的动作区，这时由于振 荡周期较短，将由慢跳段解列。
失步继电器（RCS-993B）
起动继电器（RCS-993B）
起动条件：
| uCA cos | UT
（其中：U T 为起动门槛值）
满足上述条件装置起动，开放出口正电源。
装置的总体方案及关键技术
• RCS-993的基本原理 – 失步继电器 – 起动继电器 – 区域继电器 –故障闭锁
区域继电器
安稳装置南京南瑞RCS-990系列作业指导书
继电保护检验现场作业指导书：工作地点： 工作任务： 定检性质：工作负责人：班组审核： 签 发 人 ： 审 批 人： 编 号：东部安稳作业指导书――检验作业指导书一、范围本作业指导书适用于东部安稳保护装置现场检验工作。
二、规范性引用文件《作业指导书编写导则》（生［2008］19号）《中国南方电网继电保护及二次回路验收规范》《中国南方电网继电保护反事故措施汇编》DL/T 995-2006《继电保护和安全自动装置检验规程》三、支持文件东部安稳－装置说明书施工图、调试报告。
四、危险点分析五、作业准备5.1、工期5.2工作准备5.3 仪器仪表及工器具5.3.1 仪器仪表5.3.2 工具5.3.3 技术资料六、设备基础信息6.1、设备主要技术参数6.2、保护软件版本号及校验码要求：软件版本和程序校验码应填入下面的表格做记录，并与设计要求一致。
A、B、C、七、作业流程图八、开工条件序号内容工作负责人组织工作班成员列队唱票并对现场安全技术措施进行交底：1九、作业环境温度：℃湿度：天气：风力：填写说明：天气填写晴、阴、雨、多云雷阵雨等；风力填写微风、大风等，或按风力等级填写十、二次回路安全措施布置、恢复情况十一、绝缘检查十二、 试验项目及数据 1）、一般性检查⑴保护屏接线及插件外观检查⑵保护屏上压板检查反措要求：跳闸连接片的开口端装在上方，且接到断路器的跳闸线圈回路⑶屏蔽接地检查（4）稳控B 柜装置检查 1）、逆变电源检查拉合直流试验检查情况： 2）、CPU 检查（合格打√）3）、电流、电压采集系统检查(本装置在采样上显示的均为一次侧电压、电流值.本作业指导书中各间隔CTn均取1000)#1从机（1）母线电压：220kV母线电压(对应于第一单元) PTn＝220 kV (在对应单元装置恻分别加入三相电压) 注:剑江变220kV母线电压采样在装置上显示为220kV福剑线电压➢精度测试（2）220kV出线(对应于第一单元) CTn＝PTn＝kV➢精度测试➢f-S特性(对应于第二单元) CTn＝PTn＝kV ➢精度测试➢f-S特性(对应于第三单元) CTn＝PTn＝kV ➢精度测试➢f-S特性(对应于第四单元) CTn＝PTn＝kV ➢精度测试➢f-S特性(对应于第五单元) CTn＝PTn＝kV (该支路装置未取电压采样)➢精度测试支路16 (对应于第六单元) CTn＝PTn＝kV(该支路装置未取电压采样)➢精度测试#2从机（1）35kV 、110kV 母线电压 (35kV 、110kV 线路电流只取A 相到安稳装置) 35kV Ⅰ母 母线 PTn ＝35 kV➢ 精度测试35kV Ⅱ母 母线 PTn ＝35 kV➢ 精度测试110kV Ⅰ母 母线 PTn＝110 kV➢ 精度测试110kV Ⅱ母 母线 PTn ＝110 kV➢ 精度测试（2）35kV 、110kV 出线线路 CTn ＝ 1000 PTn ＝110 kV➢ 精度测试➢ f-S 特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝110 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV ➢精度测试➢f-S特性线路CTn＝1000 PTn＝35 kV➢精度测试➢f-S特性4）、开入开出检查5）、变就地策略试验①主变过载策略（1）投试验压板、总出口压板、主变过载功能投入压板。
RCS系列保护.doc

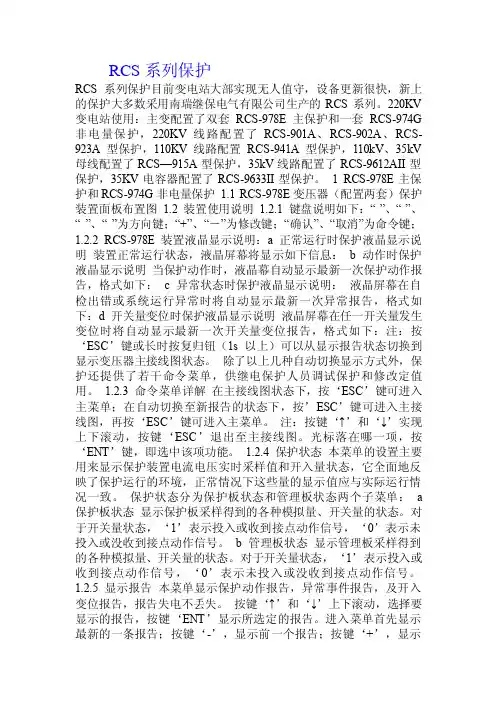

RCS系列保护RCS系列保护目前变电站大部实现无人值守，设备更新很快，新上的保护大多数采用南瑞继保电气有限公司生产的RCS系列。
220KV 变电站使用：主变配置了双套RCS-978E主保护和一套RCS-974G 非电量保护，220KV线路配置了RCS-901A、RCS-902A、RCS-923A型保护，110KV线路配置RCS-941A型保护，110kV、35kV 母线配置了RCS—915A型保护，35kV线路配置了RCS-9612AII型保护，35KV电容器配置了RCS-9633II型保护。
1 RCS-978E主保护和RCS-974G非电量保护1.1 RCS-978E变压器（配置两套）保护装置面板布置图1.2 装置使用说明1.2.1 键盘说明如下：“ ”、“ ”、“ ”、“ ”为方向键；“+”、“－”为修改键；“确认”、“取消”为命令键；1.2.2 RCS-978E装置液晶显示说明：a 正常运行时保护液晶显示说明装置正常运行状态，液晶屏幕将显示如下信息： b 动作时保护液晶显示说明当保护动作时，液晶幕自动显示最新一次保护动作报告，格式如下： c 异常状态时保护液晶显示说明：液晶屏幕在自检出错或系统运行异常时将自动显示最新一次异常报告，格式如下：d 开关量变位时保护液晶显示说明液晶屏幕在任一开关量发生变位时将自动显示最新一次开关量变位报告，格式如下：注：按‘ESC’键或长时按复归钮（1s以上）可以从显示报告状态切换到显示变压器主接线图状态。
除了以上几种自动切换显示方式外，保护还提供了若干命令菜单，供继电保护人员调试保护和修改定值用。
1.2.3 命令菜单详解在主接线图状态下，按‘ESC’键可进入主菜单；在自动切换至新报告的状态下，按’ESC’键可进入主接线图，再按‘ESC’键可进入主菜单。
注：按键‘↑’和‘↓’实现上下滚动，按键‘ESC’退出至主接线图。
光标落在哪一项，按‘ENT’键，即选中该项功能。
电网稳定及安全自动装置基础知识讲解
当－df／dt≥Df3时，不进行低频判断，闭锁出口。 df／dt闭锁后直到 频率再恢复至启动频率值以上时才自动解除闭锁。
➢ 常见安自装置功能原理介绍
低压自动减载的原理：
U≤U1+0.03Un，t≥0.05s 低压起动
↓
U≤U1， t≥Tu1
第二部分 电网稳定管理及现场运行管理
➢ 调度规程：稳定管理
新疆电网现状
1、地调应根据本地区电网的结构特点，进行系统主电源 失去、解网后的安全稳定分析，为防止电压和频率崩溃， 提出相应的稳定控制措施，经省调审核后，由各供电单位 实施。省调应为地调提供系统年度典型方式的参数，指导 地调进行地区电网的稳定计算。 2、各级电网值班调度员和现场运行值班人员应熟悉相关 设备的稳定运行极限，并负责监控所调管的设备在稳定限 额内运行，当发现超过稳定限额时应迅速处理。厂、站运 行值班人员和电网值班调度员在设备稳定限额的监控方面 负有同等责任。（特别是超热稳过负荷，原理见后）
➢ 调度规程：稳定管理
3、按频率、电压减负荷，远方、就地联锁切机、切负荷， 低频自启动，高频切机，失步、振荡解列等安全自动装 置均是保证电力系统安全稳定的重要措施，应保证能正 常投运，未经相应电力调度机构的值班调度员同意不得 擅自改变其运行状态。 4、发电机组的调速系统、励磁系统（含稳定控制器）、 汽门快关装置及水轮机的自动控制装置对系统稳定有重 要影响，正常运行均应投入在自动响应状态。有关定值 由各发电厂按电力调度机构下达的定值整定，未得到相 应电力调度机构的定值单，不得擅自更改定值。
➢ 安自解决措施
1、利用低频低压减负荷装置解决频率电压问题 2、建设电网安全稳定控制系统。通过检测各重要联 络线的功率，各地区电网的下网负荷，重要发电厂的 运行工况，结合联络通道上检测到的各种故障、发电 机组的故障、联络通道过载等异常运行状况，采取解 列电网、切机、切负荷等手段保障电网的功角、电压、 频率稳定。通过紧急控制策略，有效避免大面积停电 事故的发生。同时在一定程度上提高了系统的输送能 力，有效地缓解部分地区的缺电局面。
失步解列及安全稳控装置试验报告上传
1#进线
跳闸
正确
2#进线
跳闸
正确
3#进线
跳闸
正确
4#进线
跳闸
正确
备用进线
跳闸
正确
出线
跳闸
正确
五、结论
合格
试验： ቤተ መጻሕፍቲ ባይዱ核：
编号：
111
生产厂家：
扬州
二、保护装置数据：
装置型号
RCS-993E失步解列及频率电压紧急控制装置
生产厂家
南京南瑞继保电气有限公司
三、电流.电压采样校验：
名称
输入频率/电压
测量频率（Hz）/电压（V）
备 注
A相
B相
C相
四、试验数据：
定值名称
整定值
动作值
备 注
频率\电压
时间（S）
频率\电压
时间（S）
低频启动
一、试验用标准仪器数据：
名称：
继电保护测试装置
型号：
RT-3A
编号：
111
生产厂家：
扬州
二、保护装置数据：
装置型号
RCS-992A型分布式稳控装置
生产厂家
南京南瑞继保电气有限公司
三、电流.电压采样校验：
名称
输入电流/电压
测量电流（A）/电压（V）
备 注
A相
B相
C相
10
10
10
四、传动试验：
出口名称
动作情况
失步解列及安全稳控装置试验报告上传
失步解列紧急控制装置试验报告
工程名称：XX光伏电站装置地点：二次盘室
试验日期：2012年5月15日 温 度：20℃ 相对湿度：25% RH
RCS993失步解列装置检验作业指导书
编号：Q/×××RCS-993A(B)保护检验作业指导书华北电网有限公司前言为进一步加强华北电网继电保护检验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书指导现场标准化作业。
同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：刘娟、李振成本作业指导书审核人：王宁、赵淑珍本作业指导书自发布之日起执行。
1范围1．1本作业指导书适用于RCS-993A(B)微机保护解列装置成套继电保护装置的检验作业。
1．2作业目的是对RCS-993A(B)解列装置运行过程中的周期性全部检验。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 《国家电网公司电业安全工作规程》2．2 GB 7261-2001《继电器及继电保护装置基本试验方法》2．3 GB /T14285-2006《继电保护和安全自动装置技术规程》2．4 GB/T 15145-2001《微机线路保护装置通用技术条件》2．5 DL 478-2001《静态继电保护及安全自动装置通用技术条件》2．6 DL/T 559-94 220--500kV《电网继电保护装置运行整定规程》2．7 DL/T 624-1997《继电保护微机型试验装置技术条件》2．8 DL/T 995-2006《继电保护和安全自动装置检验规程》3检修前准备：3.1准备工作安排3.2人员要求3.3备品备件3.4仪器仪表及工器具3.5材料3.6危险点分析3.7 安全措施4RCS-993A(B)保护全部检验流程图5作业程序和作业标准5.1开工5.2检修电源的使用5.3检修内容和工艺标准5.3.1校对时钟5.3.1.1检验要求：将装置时钟校对至当前时钟，以便于系统故障时进行分析。
RCS-993E失步解列及频率电压紧急控制装置技术和使用说明书
目录
1．概述 ........................................................................................................................................................... 1
3.1 电气量的测量方法................................................................................................................................ 5 3.2 起动元件 ............................................................................................................................................... 5
3.2.1 u cosϕ 失步起动继电器............................................................................................................... 5
3.2.2 低频起动元件 ................................................................................................................................ 5 3.2.3 过频起动元件 ................................................................................................................................ 5 3.2.4 低压起动元件 ................................................................................................................................ 5 3.2.5 过压起动元件 ................................................................................................................................ 5
机失步解列及高周切机装置运行规程
#3、4机失步解列及高周切机装置运行规程1、概述#3机失步解列及高周切机装置为北京华瑞泰公司生产的EFV-F型失步解列及高周切机装置。
装置采集发电机出口电压和电流，计算发电机的有功功率、无功功率、相位角、系统频率，进行失步振荡和频率升高判断，在判断故障以后按要求切除机组。
2、装置简介EFV-F失步解列及高周切机装置主要包括FFV-F失步解列装置模件箱、打印机、出口压板、复归按钮、PT小开关、直流电源开关等，分别介绍如下：2.1 EFV-F装置模件说明（1）稳压电源模件（DY）提供装置所需的+5V、+12V、–12V、24V电源，四个指示灯分别指示以上电源输出，模件上小开关为电源开关，正常置投入位。
（2）交流变换模件（1YH）将发电机PT、CT二次电压电流转化为弱电信号，提供给EFV-F主机模件。
（3）EFV-F主机模件处理交流变换模件1YH送来的发电机电压、电流信号，判定机组失步和频率升高等状态综合处理后完成输出跳闸、事件纪录、数据纪录、显示、打印等功能。
模件带有液晶显示屏，正常时显示发电机电压、电流、功率、频率、相位角等信息，装置动作或异常后在第一行（特殊显示行）显示装置动作、异常信息。
模件带有运行、启动、动作、异常四个指示灯，其中动作、异常灯保持、启动灯不保持，装置正常运行时运行灯亮；定值设定允许、禁止小开关用于允许或禁止定值修改，正常投“禁止”位。
模件小键盘用于装置操作和定值修改。
（4）输出中间模件（SZ）主机模件动作后驱动输出中间模件中间继电器启动跳闸出口模件动作跳闸、发信，该模件9个指示灯含义如下：启动：装置启动并开放跳闸出口，不保持。
动作：装置动作跳闸，保持。
PT断线：装置判定PT断线，不保持。
异常：装置异常，保持。
输出1：失步解列动作输出2：过频I段动作输出3：过频II段动作输出4：过频III段动作输出5：备用（5）跳闸出口模件（CKZ1）跳闸出口模件有四个指示灯（保持），分别指示每个模件中四个出口继电器动作情况，含义如下：出口1灯亮——失步解列跳闸出口2灯亮——过频I段跳闸出口3灯亮——过频II段跳闸出口4灯亮——过频III段跳闸（6）打印接口模件（DYK）用于驱动打印机，有三个指示灯，其含义如下：运行：模件正常运行。
500kv电厂安全自动装置运行规程(发电厂安全稳定控制装置运行规程)
发电厂安全稳定控制装置运行规程1.1概述1.2电厂稳控装置功能说明1.3远方切机功能1..4站间信息交换1.5高频切机功能1.6运行巡视检查规定1.7 RCS-992A主机面板基本操作1.8正常运行操作规定(A、B柜相同)1.9异常及故障处理规定2.1电厂装置动作报告一览表2.2装置自检报警说明2.3 电厂稳控装置RCS-992A主机输入量说明2.4电厂稳控装置RCS-990A从机输入输出说明2.5电厂稳控装置定值及其整定说明2.6 RCS-992A主机定值及其整定说明2.7 RCS-990A从机定值及其整定说明附录：电厂稳控装置动作逻辑框图附录：电厂失步解列装置（PRC92）压板表（DDYB-RCS-993B-06-0516）附录：电厂安稳装置（PRC92）压板表（DDYB-06-0515）电厂500kV安全稳定控制装置运行规程说明：本规程所指的安全稳定系统是只有两个及以上电力系统稳定控制装置，通过通信设备联络构成的系统。
安稳装置入网运行前原则上必须经过一个月的挂网试运行，挂试期间，除所有装置出口压板退出外，装置按正常状态投入运行。
特殊情况下，经对应安全监察部门许可后，可以投入装置出口压板，缩短挂网运行时间。
挂网试运行期间，如发现有通信异常、误发信号、硬件设备故障等异常情况，应查找故障原因，排除故障后重新开始个挂网试运行。
1.1概述1.1.1为配合500k滇罗I、II线的投产，根据电网运行的要求，我站新增一套稳定控制装置，包括A、B两套。
1.1.2 RCS-990A从机功能：负责数据采集、计算，判别线路(主变)是否运行及判别线路(主变)是否跳闸及故障形式等，并执行主机下达的命令，同时从机需要进行与系统运行方式无关的稳定控制功能的实施。
1.1.3 RCS-992A主机功能：负责与其它站的装置通信、接收本站从机采集的数据判别结果、实施稳定控制策略。
1.1.4电厂稳控装置按双套系统设置，每套均由一台RCS-992A主机、一台RCS-990A从机及其他辅助设备组成。
RCS-9613线路光纤纵差保护测控装置技术说明书
RCS-9613线路光纤纵差保护测控装置1基本配置及规格1.1基本配置RCS-9613为用于35KV或66KV电压等级的经消弧线圈接地（或小电阻接地）或不接地系统中短线路保护测控装置，可在开关柜就地安装。
保护方面的主要功能有：1）短线路光纤纵差保护；2）三段式可经低电压闭锁的定时限方向过流保护；3)零序过流保护/小电流接地选线；4)三相一次重合闸(检无压、同期、不检)；5)一段定值可分别独立整定的合闸加速保护(可选前加速或后加速)；6)低周减载保护等；7)独立的操作回路及故障录波。
测控方面的主要功能有：1）9路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）P、Q、I A、I C、COSф5个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。
1.2 技术数据1.2.1额定数据直流电源：220V，110V 允许偏差+15％，-20％交流电压：100/3V，100V交流电流：5A，1A频率：50Hz1.2.2 功耗：交流电压：< 0.5VA/相交流电流：< 1VA/相(In =5A)< 0.5VA/相(In =1A)直流回路：正常< 15W跳闸< 25W1.2.3主要技术指标①光纤纵差保护光纤接口技术指标：光纤接头方式：ST型光纤类型：多模光纤推荐传输距离：< 3km（若线路长度大于3公里，订货时请特别声明，光纤接口需另行处理)通讯方式：异步通讯传输速率：9600 bit/s纵差保护固有动作时间：< 50ms②定时限过流电流定值：0.1In～20In时间定值：0～100S定值误差：< 5％③重合闸重合闸时间：0.1～9.9S定值误差：< 5％④低周减载低周定值：45Hz～50Hz低压闭锁：10V～90Vdf/dt闭锁：0.3Hz/s～10Hz/s定值误差：< 5％其中频率误差：< 0.01Hz⑤遥测量计量等级：I 0.2级其他：0.5级⑥遥信分辨率：<2ms信号输入方式： 无源接点2 装置原理2.1 硬件配置及逻辑框图见附图RCS-96132.2 模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU 经采样数字处理后，组成各种继电器并判断计算各种遥信遥测量。
