海康全数字可视对讲系统方案设计——客户版

实用文档

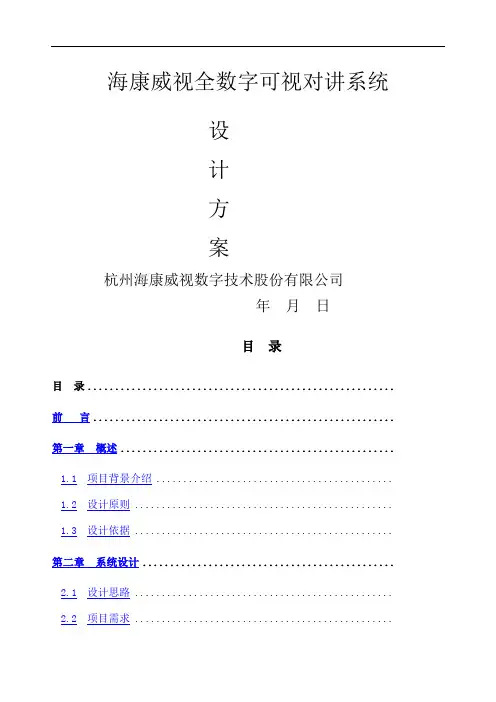

标准文案海康威视全数字可视对讲系统

设

计

方

案

杭州海康威视数字技术股份有限公司

年月日

目录 (1)

前言 (2)

第一章概述 (3)

1.1 项目背景介绍 (3)

1.2 设计原则 (3)

1.3 设计依据 (4)

第二章系统设计 (6)

2.1 设计思路 (6)

2.2 项目需求 (6)

2.3 系统总体设计架构 (7)

2.3.1 多层小区结构设计图 (8)

2.3.2 系统特点 (8)

2.4 系统功能简介 (10)

2.4.1 访问对讲功能 (10)

2.4.2 户户对讲功能 (11)

2.4.3 三方通话功能 (11)

2.4.4 安防报警功能 (12)

2.4.5 视频监控功能 (13)

2.4.6 电梯联动功能 (14)

2.4.7 信息发布功能 (15)

2.4.8 门禁管理功能 (16)

2.4.9 中心软件管理功能 (16)

2.5 系统优越性 (17)

第三章系统主要设备介绍 (24)

3.1 中心管理机 (24)

3.2 门口主机 (25)

3.3 室内分机 (26)

第四章系统配置清单 .......................................错误！未定义书签。

随着移动互联网技术的发展和智能硬件的逐步崛起，越来越多的传统行业正在接受联网化、智能化的升级改造，也给处于这个风口上的楼宇可视对讲系统带来了新思路，扩充了巨大的想象空间。传统数字社区一般包括可视对讲系统、门禁管理系统、入侵消防报警系统、周界防范系统、巡更系统、监控系统、停车场管理系统等，但各个子系统通常由不同的制造商提供，各子系统之间功能得不到很好的整合。同时，传统数字小区产品通常采用封闭技术开发设计，不同厂家采用不同的标准开发生产产品，产品兼容性很差，产品故障后经常出现相互推诿的情况。

为避免在新建设的数字小区中出现以上问题，海康威视楼宇可视对讲系统打造的全新智能家居平台，整合了居家可视对讲、居家报警、门禁管理、居家物业管理等系统，更为智能家居产品提供了从云端到终端的全套载体；同时通过标准接口和萤石云为用户、开发商、物业公司提供无限功能扩展。

根据小区的户型结构和开发商的具体要求。其可视对讲系统工程拟采用海康设计生产的海康系列楼宇可视对讲系统。海康系列可视对讲系统是一种针对工程商与现代物业要求设计的保安系统，以管理中心为核心，以楼宇可视对讲为主体，可与计算机网络相连接，实现呼叫、对讲、监视、开锁、联网、文字/图片信息发布、住户/访客呼叫抓拍、安防报警、户户对讲等多种功能，达到物业综合管理的最佳要求。可视对讲室内机带有wifi模块，可通过家用无线AP连接到广域网，实现与萤石云的对接，有了更大的功能扩充可能性。

第一章概述

1.1项目背景介绍

近年来，随着互联网技术和经济的迅猛发展，住宅小区智能化系统得以长足发展。越来越多的智能化产品出现在人们的日常生活当中，人们对智能化生活有了新的认识，对智能化系统与产品的要求也越来越高。

对于开发商而言，改进智能化系统的设计，为小区住户带来更加舒适、安全、便捷、高效的生活环境和良好的信息化服务平台，有利于为楼盘营销创造亮点，通过提高系统的先进性与可靠性，有利于为投资者的品牌树立良好的口碑。

XXXX根据实际情况酌情添加介绍项目背景。

1.2设计原则

针对该小区项目的地理位置、居住档次、生活质量和环境品质的细致分析以及对业主开发思想的进一步理解，我们在对小区楼宇可视对讲系统进行总体设计的过程中，要求在满足高性价比的同时，力求技术先进、功能全面、稳定可靠、实用简单；总体设计目标是建立一个标准、开放的现代化智能化系统，满足当前和将来发展的需要。在方案设计中遵循以下几点原则：

●可行性及适用性：系统要保证技术上的可行性和经济上的可能性。当今科技

发展迅速，可应用于住宅小区的技术和产品层出不穷，设计选用的系统和产品应能够使用户或甲方得到实实在在的受益，满足近期使用和远期发展的需要。在多种实现途径中，选择最经济、可行的技术与方法。以现有成熟的技术和产品为对象进行设计，同时考虑到周边信息、通信环境的现状和发展趋势，并兼顾管理部门的要求，使系统设计方案可行。

●先进性和可靠性：系统设计既要考虑系统的先进性，更要注重系统的稳定性、

可靠性。系统的设计应具有较高的可靠性，在系统故障或事故造成系统瘫痪后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能；特别在重要的系统中，应具有高的冗余性，确保系统能够正常运行。

●开放性和标准性：为满足系统所选用的技术和设备的协调运行能力，以及系

统投资的长期效应和系统功能扩展的需要，系统设计必须坚持系统的开放性和标准性。系统的开放性已成为当今系统发展的一个方向。系统的开放性越强，系统集成商就越能够满足用户对系统的设计要求，更能体现出科学、方便、经济、实用的原则.标准化是科学技术发展的必然趋势，在可能的条件下，系统中所采用的产品都尽可能标准化、通用化，并执行国际上通用的标准或协议，使其选用的产品具有极强的互换性。

●可扩展性和易维护性：为了适应系统功能变化的要求，系统设计充分体现以

最简便的方法、最经济的投资，实现系统的扩展和维护。理想的住宅小区，除了要有合理的规划、优美的环境和配套齐全的设施等“硬件”环境外，小区内的“软件”环境也同样重要，即多样化的信息服务、安全舒适的居住环境、方便周到的物业管理和丰富多彩的社区文化。

●可定制性和美观性：为了考虑到不同的用户的需求，系统具备灵活的可定制

特性，包括：系统商标、室内机外观、系统Logo等。考虑到是用于家庭的产品，应美观大方、自然和谐。

1.3设计依据

符合国家标准和相关行业标准及产品使用地区的相关规定：

✧GA/T-72-2005《楼宇对讲电控防盗门通用技术条件

✧《可视对讲系统功能及技术要求》

✧GA/T-72-2005《楼宇对讲电控防盗门通用技术条件》

✧GB4208-1993《外壳防护等级(IP代码)》

✧GB12663-2001《防盗报警控制器通用技术条件》

✧GB/T12338-1990《彩色通用性应用电视摄像测量方法》

✧GB/T12511-1994《光电子器光学开关》

✧GB/T16796-1997《噪声试验方法》

✧GB/T17626《电磁兼容试验和测量技术》

✧EIA/TIA 568、569、570《国际综合布线标准》

✧GB/T50314-2000《智能建筑设计标准》

✧GA/T367-2001《出入口控制系统技术要求》
