(完整版)HDH48X-微阻缓闭蝶型止回阀说明书
止回阀技术说明
止回阀技术说明止回阀的工作原理和特性：止回阀的功能是控制管道内介质单向流向的阀门，用来防止管路中的介质倒流。
靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。
用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。
在性能特点及工作原理：性能特点该产品应用于石油、化工、电力、冶金、制药、城建等行业管道上，用来接通或截断管路中介质。
工作原理2.1本阀由阀体、阀盖、阀瓣、摇杆、销轴、螺栓、螺母、垫片等组成。
2.2止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧，当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
结构特点STL运行特性：我厂该系列止回阀能满足用户自然条件、使用工况要求。
制造质量我厂该系列阀门质量好，外形美观，出厂试验按标准规定严格执行，泄漏量低于标准要求，保压时间高于标准要求2~3倍，达到优级产品水平。
采用标准：BS 1868 《石油、石化及相关工业的钢制止回阀》API 6D 《管线阀门规范》GB/T12236 《通用阀门钢制旋启式止回阀》GB/T12221 《法兰连接金属阀门结构长度》GB/T12229 《通用阀门碳素钢铸件技术条件》GB/T 13927 《通用阀门压力试验》GB/T3077 《合金钢件技术条件》JB/T 79 《整体铸钢管法兰》GB/T5300 《通用阀门材料》GB/T12220 《通用阀门标志》升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。
升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中线作升降运动，动作可靠，但流体阻力较大，适用于较小口径的场合。
升降式止回阀可分为直通式和立式两种。
直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
液控缓闭止回蝶阀使用说明书
目录一、名称、用途及特点二、主要性能规范三、工作原理和结构说明四、电控原理五、试车及运行六、润滑七、液压原理图八、电路接线图一、名称、用途及特点本产品为液压控制缓闭止回蝶阀，适用介质为水的管道上泵的出口端作调节，闭路和止回阀用。
它有以下特点：1、能按程序启闭，在正常供电和突然断电情况下能自动按预定的时间和角度分快、慢二阶段关闭，调节范围大，适应性强；2、即可消除破坏性水锤，又能控制水泵的反转速度和反转时间，有效地降低了管网中的压力波动，保障水泵及管网系统的安全可靠运行；3、本阀可取代二阀（如闸阀和止回阀）的功能，体积小，重量轻，流阻小，耗能低；4、可实现泵阀联动控制，操作简便。
三、工作原理和结构说明（一）本阀由机械、液压、电气三部分组成。
主要工作原理是：1、阀门开启：启动电机、带动油泵运转、液压油经滤网、油泵、流量控制阀、高压胶管进入摆动油缸，推动活塞杆，带动与之相连的杠杆举起重锤，此时阀轴及蝶板旋转实现阀门开启。
2、阀门关闭：切断电磁阀电源（或因事故突然断电），则电磁锁紧阀断电，锁定缸缩回，举升缸里的液压油经油缸尾部的快慢关节流阀、高压胶管、电磁阀流入油箱，在重锤的势能和动力水矩的作用下阀轴及蝶板旋转、关闭蝶阀。
四、电控原理缓冲止回阀电器控制原理说明1、电控电源采用三相50HZ、380伏的电源及堆线供电，电磁阀所需工作电压直流24伏电源，由开关电源供给，控制电压为220伏，电机电压为380伏。
2、控制系统分两部分：（1）现场（就地）操作部分；（2）集控（联动）操作部分。
3、控制系统工作原理如下：本系统采用日本三菱PLC控制：（1）就地控制：合上空气开关SQ指示灯表示电源接通，PLC绿灯设亮，将控制箱上的现场控转换开关（SA）打到现场位置，接下油泵启动按钮，PLC输入端X0灯亮，输出端Y10，Y0灯亮有输出，中间继电器KA1灯亮，表示KA1工作，同时接触器KM工作，油泵电机得电运行，油泵运行灯亮。
液控蝶阀---产品使用说明书
HD系列液控缓闭止回蝶阀使用说明书苏州高中压阀门厂有限公司目录1. 概述............................. .. (1)2. 用途及特点 (1)3. 产品型号编制说明 (2)4. 性能参数及特点 (2)5. 结构说明 (3)6. 操作说明 (4)7. 安装与调试维护 (6)8. 故障及排除方法 (9)9. 阀门成套供应范围 (10)10.附件 (10)1.概述HD系列液控缓闭止回蝶阀是目前国内外较先进的管路控制设备，主要安装于水利、电力、给排水等各类泵站的水泵出口，替代止回阀和闸阀的功能。
工作时，阀门与管道主机配合，按照水力过渡过程原理，通过预设的启闭程序，有效消除管路水锤，实现管路的可靠截止，起到保护管路系统的作用。
也有安装在各种管路系统上，做截止阀用。
我公司生产的液控缓闭止回蝶阀性能稳定、安全可靠、结构简单、体积小、自动化程度高、功能齐全、流阻系数小、维修方便。
液压站和电气控制箱可安装在阀体上，也可以与阀体分离就近布置；阀门可水平布置，也可以垂直布置。
可以根据用户的特殊要求单独进行开发设计，来满足广大用户对该类产品的需要。
2.用途及特点2.1 可取代水泵出口处原电动闸阀和止回阀的功能，并把机、电、液系统集成为一个整体，减少占地面积及基建投资。
2.2 “液压执行机构”，采用先进技术的优化型齿轮齿条式结构，所有液压元件都为内置集成式，安全可靠和运行平稳。
性能远高于目前国内其他厂家的同类产品。
“特制行程反馈装置”，是采用“防水、防尘、防撞击”技术制造，是目前国内外厂家少有的产品细节设计。
国内外其他厂家的产品中行程开关多为裸露在外，经常有行程开关失灵或损坏现象发生，严重影响阀门的正常工作。
2.3电液控制功能齐全，无需另外配置即可以作为一个独立的系统单机就地调试、控制；也可以作为集散性控制系统（DCS）的一个设备单元，通过I/O通道由中央计算机进行集中管理，与水泵、及其他管道设备实现联动操作；并配有手动功能，无动力电源时也可以实现手动开、关阀，满足特殊工况下的阀门调试、控制要求。
hh48x微阻缓闭止回阀技术参数
hh48x微阻缓闭止回阀技术参数hh48x微阻缓闭止回阀是一种常用的流体控制装置，主要用于管道系统中的流体控制。
它具有以下几个技术参数：1. 压力等级：hh48x微阻缓闭止回阀的压力等级一般为PN16-PN40，根据具体使用场景和要求可以进行选择。
该参数表示了该阀门能够承受的最大工作压力，超过该压力可能会导致阀门失效或破裂。
2. 温度范围：hh48x微阻缓闭止回阀的温度范围一般为-196℃至+550℃。
这个参数表示了该阀门能够适应的工作温度范围，超过该范围可能会导致阀门材料失效或其他问题。
3. 阀门材质：hh48x微阻缓闭止回阀的主要材质一般为不锈钢、碳钢等。
这个参数表示了该阀门的材料，不同的材料具有不同的性能和适用范围，根据具体需求进行选择。
4. 流量系数：hh48x微阻缓闭止回阀的流量系数一般为0.4-0.7。
这个参数表示了单位压差下通过阀门的流体流量，流量系数越大表示阀门的流量能力越强。
5. 密封性能：hh48x微阻缓闭止回阀的密封性能一般为零泄漏。
这个参数表示了阀门的密封程度，较好的密封性能可以确保阀门的正常工作和流体不泄漏。
6. 开启关闭时间：hh48x微阻缓闭止回阀的开启关闭时间一般为1-3秒。
这个参数表示了阀门从完全关闭到完全开启所需的时间，时间越短表示阀门的响应速度越快。
7. 控制方式：hh48x微阻缓闭止回阀的控制方式一般为手动或自动控制。
手动控制需要人工操作，而自动控制可以通过电动或液压控制实现。
以上是hh48x微阻缓闭止回阀的一些技术参数，这些参数对于选择和使用该阀门具有重要的参考价值。
在实际应用中，根据具体的工艺要求和现场情况，选择合适的技术参数可以确保阀门的正常运行和流体的控制效果。
同时，对于不同的工艺要求和环境条件，还可以根据实际情况进行定制和优化设计，以满足特殊需求。

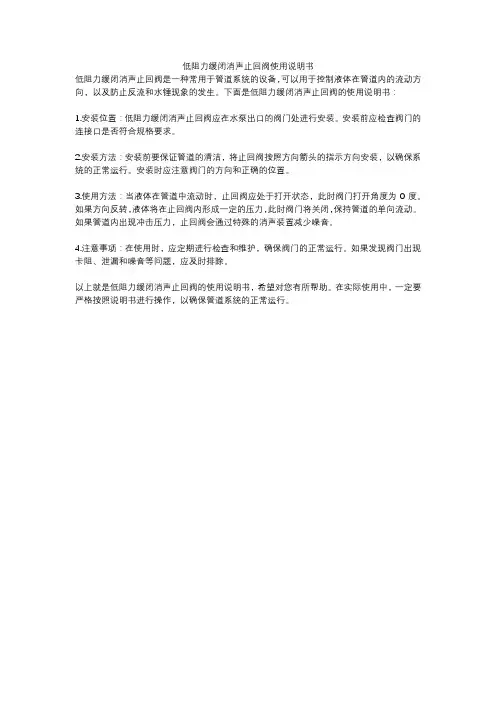

低阻力缓闭消声止回阀使用说明书
低阻力缓闭消声止回阀使用说明书
低阻力缓闭消声止回阀是一种常用于管道系统的设备，可以用于控制液体在管道内的流动方向，以及防止反流和水锤现象的发生。
下面是低阻力缓闭消声止回阀的使用说明书：
1.安装位置：低阻力缓闭消声止回阀应在水泵出口的阀门处进行安装。
安装前应检查阀门的连接口是否符合规格要求。
2.安装方法：安装前要保证管道的清洁，将止回阀按照方向箭头的指示方向安装，以确保系统的正常运行。
安装时应注意阀门的方向和正确的位置。
3.使用方法：当液体在管道中流动时，止回阀应处于打开状态，此时阀门打开角度为0度。
如果方向反转，液体将在止回阀内形成一定的压力，此时阀门将关闭，保持管道的单向流动。
如果管道内出现冲击压力，止回阀会通过特殊的消声装置减少噪音。
4.注意事项：在使用时，应定期进行检查和维护，确保阀门的正常运行。
如果发现阀门出现卡阻、泄漏和噪音等问题，应及时排除。
以上就是低阻力缓闭消声止回阀的使用说明书，希望对您有所帮助。
在实际使用中，一定要严格按照说明书进行操作，以确保管道系统的正常运行。
微阻缓闭止回阀
微阻缓闭止回阀用途与特点
HH44X微阻缓闭止回阀用于给排水管道，安装在是水泵出口处用来防止介质逆流和消除破环性水锤，并能有效地减少阀门关闭水锤压力，可保障官网安全运行，它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点.
缓闭减低水锤性能
1.当水介质倒流时，阀瓣先速闭后缓闭，缓闭时间可在0`60秒内任意调节
2.当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍。
3. 介质倒流时，可调节到水泵倒转速度不超过电机额定转速的1.3倍。
主要技术尺寸。
(2021年整理)微阻缓闭蝶形止回阀
微阻缓闭蝶形止回阀编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（微阻缓闭蝶形止回阀）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为微阻缓闭蝶形止回阀的全部内容。
1微阻缓闭蝶形止回阀Tiny Drag Slow Shut Butterfly Swing Check Valve(征求意见稿）200X—XX—XX发布 200X—XX-XX实施中华人民共和国建设部发布2目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 结构型式 (2)5 产品型号 (2)6 要求 (2)7 检验及试验方法 (5)8 检验规则 (5)9 标志 (6)10包装、贮运 (7)附录A(资料性附录）止回阀基本结构型式 (8)附录B（资料性附录）阀体最小壁厚计算方法 (9)附录C（资料性附录)性能试验方法 (10)前言I本标准为首次编制的城镇建设行业标准。
本标准附录A、附录B、附录C为资料性附录.本标准由建设部标准定额研究所提出。
本标准由建设部给水排水产品标准化委员会归口。
本标准起草单位：中国建筑金属结构协会给水排水设备分会、上海冠龙阀门机械有限公司、大众阀门集团有限公司、武汉大禹阀门制造有限公司、湖北洪城通用机械股份有限公司、精嘉阀门集团有限公司、浙江盾安阀门有限公司、佛山市南海永兴阀门制造有限公司、株洲南方阀门股份有限公司。
本标准主要起草人：王光杰、张延蕙、余家荣、金志渊、李习洪、王洪运、金宗林、赵小虎、陈键明、王金泉、赵丽丽、曹彬、廖志芳、汤井来、刘静、顾彦海、钱金明、温华生、唐金鹏。
II微阻缓闭蝶形止回阀1 范围本标准规定了微阻缓闭蝶型止回阀(以下简称止回阀）的结构型式、产品型号、要求、检验及试验方法、检验规则、标志、包装、贮运等。
止回阀技术规格书
止回阀技术规格书止回阀采用碟板型油压微阻缓闭消声式的，并能承受相当系统压力的压强，开启时阀板的自重力在轴上，是中线水平开启，能够有效地消除停泵回流产生的水锤及噪音，在阀门进水口方向的左侧装有一套油压缓闭消声装置，用来自动控制阀板的关闭程序，先速闭后缓闭，用缓闭来降低水锤峰值，消除回流冲击震动而产生的噪音。
在阀门进水左侧的轴端上固定一个阻尼杆与阀板同步旋转，可指示阀板的开启位置，关闭时控制阀板缓闭。
所有内部部件应能更换，必要时阀应有与阀体浇铸的支撑脚座，并具有下列特性：（1）阀门关闭时回流水锤峰值不大于工作压力的1.2倍（2）有足够大的可拆卸阀套便于检修内部装置，并能将阀板从主体上拆下。
（3）阀体底部可安装一个排水塞；（4）阀板缓闭时间60秒至0秒可调；（5）阀座止口的密封材料采用不锈钢和橡胶；（6）阀门的关闭件逆止口、阀板、阀板轴、轴套全部采用不锈钢、黄铜、橡胶等防腐耐磨材料制造。
法兰结构与阀体铸成一体，法兰尺寸根据GB4216，GB9112和GB9113而定。
1 结构阀门采用全流域面积式，主要由阀体、阀盖、钢棒、橡胶瓣组成。
橡胶瓣以钢板和强化尼龙布为亲体，采用丁晴橡胶进行整体包胶，要求包胶贴紧密、几何尺寸精确，密封弹性佳，彻底将钢板与流体隔离。
橡胶瓣的上部为没有钢骨架的弹性段，橡胶瓣背部上设有弹性开启限位装置橡胶瓣关到位时与阀门轴线成450角，以达到减少开启阻力，实现快开快关。
采用双法兰式，法兰要与阀体铸为一体，法兰的连接尺寸要符合GB/T17241.6-98的有关规定。
2 主要部件材质阀体、阀盖、法兰：铸铁（QT450-10）。
3 密封阀盖与阀体之间的O型密封圈采用丁晴橡胶圈。
阀门的压力试验要符合GB/T13927-92的规定。
4 伸缩节构造A 所有限位及传力伸缩接头皆为双法兰结构。
B 伸缩接头本体不应有擦伤、沟槽或碰撞形成的明显凹陷，并不得有裂纹、结疤、折叠、分层等缺陷C 因介质为污水，伸缩接头应进行镀锌和防腐喷涂处理。
HDH48X-10Q系列微阻缓闭消声蝶式止回阀
(m m ) (M P (S )
`
:
一 5 0一 1 6 0 0
:
a
)
2
.
0
:
0一 60
:
(可调 )
( c )
)
、
0~
5 8
、
净水 类等
:
污水
海水
、
、
酸碱
一
、
油
连 接法 兰标 准
JB7 8 59
一
J
B 8 1 59
-
工厂 名 称 厂 地 长 址
:
郑 州市 上街 蝶 阀 厂 魏 德哲 郑 州 市 上 街 区 北 峡 窝镇
3
、
经 久耐 用
安 装 维 修方便
于
19 94
,
月 通过 了 河 南 省 科 委 组 织 的 新产 品 鉴 定
,
产 品各 项性 能 指标 均符 合 有关 标准规 定
了 我 国 阀 门行业 一 项 空 白
。
填补
主 要技 术指 标 公 称通径 公 称压 力 缓 闭 时 l可 介 质温 度 适 用介 质
:
电
话
:
( 037 1)
69 09 45 004 ]
892 1424
,
8922 663
:
电 报挂 号 邮 政编 码
:
:
:
hdh4sx一10q系列微阻缓闭消声蝶式止回阀我厂新研制开发的hhd48x一10q系列微阻缓闭消声蝶式止回阀主要是解决管道系统突然停泵时在水锤的作用下介质倒流损坏水泵以及造成容器内介质泄漏等问题
H
H 4 X
一
0
系 列 微 阻 缓 闭消 声 பைடு நூலகம் 式 止
HH46X、HDH48X、HH49X]微阻缓闭消声止回阀
![HH46X、HDH48X、HH49X]微阻缓闭消声止回阀](https://img.taocdn.com/s3/m/bdef723083c4bb4cf7ecd140.png)
2.75
三、主要外形尺寸(法兰连接尺寸：按JB/T79—94)
公称压力
公称通径
尺 寸fmm)
L
H
H1
1.0
1.6
2.5
40
140
200
88
50
150
215
98
65
170
225
108
80
180
235
118
100
190
280
130
125
200
290
148
150
210
310
172
200
230
350
一、主要零件材料
零件名称
阀体
阀瓣
阀杆、油
缸、活塞
弹 簧
阀 座
材 料
铸铁、铸钢
碳钢
不锈钢
不锈钢
丁腈橡胶
二、主要技术参数
型号
公称
压力
PN(MPa)
强度试验压力
密封
压力
(MPa)
适用
温度
(℃)
适用
介质
缓闭
时间
HH46X
HDH48X
HH49X
1.0
1.5
1.1
≤80
清水
污水
海水
≤60秒
1.6
2.4
1.76
2.5
[HH46X、HDH48X、HH49X]微阻缓闭消声止回阀
详细介绍
[HH46X、HDH48X、HH49X]微阻缓闭消声止回阀的型号是HH46X、HDH48X、HH49X
本厂生产的HH4 6x、HDH4 8x、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流叉能有效地限制破坏性水锤保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长油压、缓闭不受介质影响+有较好节能效果等特点。
蝶式止回阀说明书
蝶式止回阀说明书1.范围本说明书包括了公称通径DN15mm~1000mm(1/2”~4”)、公称压力PN1.6MPa~10MPa(ANSI CLASS150~600)法兰和对夹连接的蝶式止回阀。
2.用途2.1本阀用于管道或装置中，防止介质倒流。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.3适用温度：2.3.1普通碳钢阀门适用温度为-29℃~+425℃2.3.2合金钢阀门适用温度-29℃~550℃2.3.3不锈钢阀门适用温度为-196℃~+200℃3.结构3.1蝶式止回阀基本结构见图14.工作原理蝶式止回阀靠介质顺流时的压力克服弹簧的扭力而开启，靠弹簧所产生的扭力矩而关闭，再靠介质逆流时的压力产生的密封比压达到密封。
5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。
应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前应注意阀门上流向标记与介质流动方向一致。
5.6.根据管路情况，蝶式止回阀既可以垂直安装，又可以水平安装。
5.7使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。
6.可能发生的故障、原因及消除方法见表1-1-表1可能发生的故障、原因及消除方法可能发生的故障发生故障的原因消除方法阀瓣打不开或关不上1.摇杆与销轴配合太紧或有异物卡住2.阀内有异物卡阻1.检查配合情况2.消除异物阀门声响大、有振动1.阀门安装位置离泵太近2.管道内介质流动压力不稳1.重新安装合适位置2.消除压力波动7.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。
在保修期内，因产品质量原因均可免费修理或更换零件。
止回阀技术说明书
止回阀系列外置油缸蝶式止回HH47X蝶式微阻缓闭止回阀HH49X外置油缸微阻缓闭止回阀HH44X橡胶瓣止回阀HC44X静音止回阀H42X静音止回阀H41X型号编制说明HH47X外置油缸蝶式止回阀引述目前常用的蝶式微阻缓闭止回阀依靠介质通过液压管路推动缓闭油缸活塞，以带动缓闭液压系统工作，这种液压缓闭原理由于介质与活塞及管路系统直接接触，液压系统常受到介质中的杂质的影响，特别是在用于污水处理系统介质的杂质常常阻塞液压管路导致微阻缓闭功能失效。
在这种情况下我们开发了一种外油缸式的微阻缓闭蝶式止回阀。
依据同样原理我们还研制了一种外油缸式旋启式微阻缓闭止回阀，我们将在下面做详细的介绍。
工作原理本止回阀主要有阀体、阀板、转轴、摇臂、缓冲液压缸等组成。
本阀靠进口介质压力推动阀板开启使介质通过，阀板通过转轴带动摇臂将缓冲液压缸中的活塞杆拉到开启位置。
当介质停止流动是（如泵突然停止运动）由于阀板自重及介质倒流作用，是阀板自动关闭。
由于缓冲液压缸的作用，阀板关闭分两个阶段从全开位置（850）到运行了700为快关段，阻尼装置作用小，700以后阻尼装置作用大，为慢关段，且慢关的时间可通过调节缓冲液压缸的溢流阀进行调整，以消除破坏性水锤（将水锤压力控制在工作压力的 1.2～1.5倍之间，并控制介质倒流时，水泵倒转速度不超过水泵额定转速的1.3倍）。
注：因该阀门主要是在管网正常供水状态下出现断电事故时，起到消除破坏性水锤，保护泵及管道的作用，且能达到零泄漏。
故在正常供水、停水（即无倒流介质水锤）状态下（先关出口蝶阀，后停泵），该阀门不关闭。
打开从此注油。
（正常情况下越3～4个月补充一次）特点1、体积小、重量轻、结构紧凑、维修方便2、缓闭装置设计新颖，结构紧凑便利，性能稳定可靠，且位于管线之外，避免了污染介质。
3、运行平稳、无震动、无噪音。
4、采用双偏心结构，其结构参数确定在最佳值，有利于减少流阻和振动，减少水锤影响。
5、达到完全密封，无泄漏。
HDH48X-微阻缓闭蝶型止回阀说明书
HDH48X 微阻缓闭蝶型止回阀一、用途主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流消除破坏性的水锤，保护管道、使水泵安全运行。
二、特点1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，长期运动不失灵，能有效地控制阀瓣缓慢关闭，可消除破环性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、在阀瓣上设有助关弹簧，启闭平稳，无震动，无噪音。
5、比其它止回阀流阻小，有明显的节能效果。
三、主要零部件材料四、主要技术参数1.01.5 1.1≤80℃清水、污水、海水3-60秒1.62.4 1.762.53.75 2.75五、产品结构图六、部分产品主要连接尺寸（单位：mm）七、工作原理本止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀（微量调节阀）组成。
靠进口介质的推力作用，将两块阀瓣平稳推开。
在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。
当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。
但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。
阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。
八、安装1、本止回阀可以水平方向安装（箭头平行水平地面），也可以垂直安装（箭头与水平地面垂直方向），一般DN大于400的最好采用水平方向安装。
2、安装前应对管道进行清洗，对阀门全面检查，确保无损之后再装入管路装入时注意箭头方向与介质运行方向一致。
3、在该阀的进口处应安装过滤器。
出口处要安装一台蝶阀或闸阀，以方便该阀及其它设备维修。
4、在紧固法兰连接螺栓时，应注意对称均匀坚固。
九、运行调试1、初试调试将储油缸上的针型阀顺时针方向关闭，接着再逆时针方向打开3-5圈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HDH48X 微阻缓闭蝶型止回阀
一、用途
主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流消除破坏性的水锤，保护管道、使水泵安全运行。
二、特点
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，长期运动不失灵，能有效地控制阀瓣缓慢关闭，可消除破环性水锤。
3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、在阀瓣上设有助关弹簧，启闭平稳，无震动，无噪音。
5、比其它止回阀流阻小，有明显的节能效果。
三、主要零部件材料
零件名称
材料
阀体灰铸铁、碳钢、球墨铸铁、不锈钢
阀瓣铸钢、球墨铸铁、不锈钢+橡胶阀杆、弹簧不锈钢
缓闭装置、微量调节阀不锈钢
公称压(Mpa) 壳体试验压力
(MPa)
密封试验压力
(MPa)
适用温度适用介质缓闭时间
1.0 1.5 1.1 ≤80℃
清水、污水、海水3-60秒
1.6
2.4 1.76
2.5
3.75 2.75
五、产品结构图
六、部分产品主要连接尺寸（单位：mm）
七、工作原理
本止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀（微量调节阀）组成。
靠进口介质的推力作用，将两块阀瓣平稳推开。
在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。
当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。
但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。
阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。
八、安装
1、本止回阀可以水平方向安装（箭头平行水平地面），也可以垂直安装（箭头与水平地面垂直方向），一般DN大于400的最好采用水平方向安装。
2、安装前应对管道进行清洗，对阀门全面检查，确保无损之后再装入管路装入时注意箭头方向与介质运行方向一致。
3、在该阀的进口处应安装过滤器。
出口处要安装一台蝶阀或闸阀，以方便该阀及其它设备维修。
4、在紧固法兰连接螺栓时，应注意对称均匀坚固。
九、运行调试
1、初试调试
将储油缸上的针型阀顺时针方向关闭，接着再逆时针方向打开3-5圈。
2、运行调整
开动水泵后，观察缓闭系统各连接处有无漏油或漏水现象。
同时用扳手将针型阀体上的螺塞松开一至二圈，让缓闭系统中的空气排出，直至有泄漏出后迅速拧紧螺塞。
当管道压力上升到一定压力后，停泵观察，此时可能出两种情况：
⑴密封关闭不死，电机到转速度加快。
产生此现象的原因是针形阀开度太小，小气缸内的压力油在短时内不以全部回到储油缸中，致使阀瓣长时间不能关闭。
此时只需将针形阀逆时针转动半圈至一圈即可。
⑵密封快速关闭，而且管道产生很大的震动声。
产生此现象的原因有两种：A）因为针型阀开度太大，小气缸内的油很快回到储油缸中，也就是阀瓣很快关闭产生水锤。
此时试着顺时关小针型阀即可。
如果关小针形阀，第二次开泵后，再停泵时仍有很大震动声，则属于B种原因。
B）小气缸内的活塞没有伸出。
检查针型阀是否打开，轻轻松开小气缸处的油管接头一圈，观察是否有油出来。
如果有油漏出，则出证明油路畅通，此时可能因为储油内的油量不够，请紧急加油。
加油方法：拆开针型阀两侧的油管接头，用扳手逆时针方向拆下针型阀，用一根直径约12mm，长约300 mm的钢棒插入油缸中，用锤子轻轻将油缸中的活塞敲入最下端，此时向油缸中加20#机油，然后装上针型阀，接好铜管即可。
运行调整好之后，不用再动各部位，以后均属于自动正常工作。
十、典型安装图。
