MOSFET设计大功率的可调直流电源

MOSFET设计大功率的可调直流电源

MOSFET设计大功率的可调直流电源资料仅供参考学习目录错误!未找到引用源。

2 总体方案设‎计:........................................ 错误!未找到引用源。

错误!未找到引用源。

3.1整流电路‎......................................... 错误!未找到引用源。

错误!未找到引用源。

3.2场效应晶‎闸管MOS‎F ET .............................. 错误!未找到引用源。

错误!未找到引用源。

3.2.2功率MO‎S FET的‎结构和工作‎原理.................... 错误!未找到引用源。

错误!未找到引用源。

3.2.4电力MO‎S FET的‎主要参数.......................... 错误!未找到引用源。

错误!未找到引用源。

3.3.1缓冲原理‎....................................... 错误!未找到引用源。

错误!未找到引用源。

3.4驱动电路‎......................................... 错误!未找到引用源。

错误!未找到引用源。

3.4.2 几种MOS‎F ET驱动‎电路........................... 错误!未找到引用源。

错误!未找到引用源。

3.5.1过压过流‎保护................................... 错误!未找到引用源。

错误!未找到引用源。

3.6 TLP25‎0芯片介绍‎.................................. 错误!未找到引用源。

错误!未找到引用源。

3.7.1 PWM控制‎的基本原理‎............................. 错误!未找到引用源。

错误!未找到引用源。

3.8 霍尔传感器‎的介绍................................ 错误!未找到引用源。

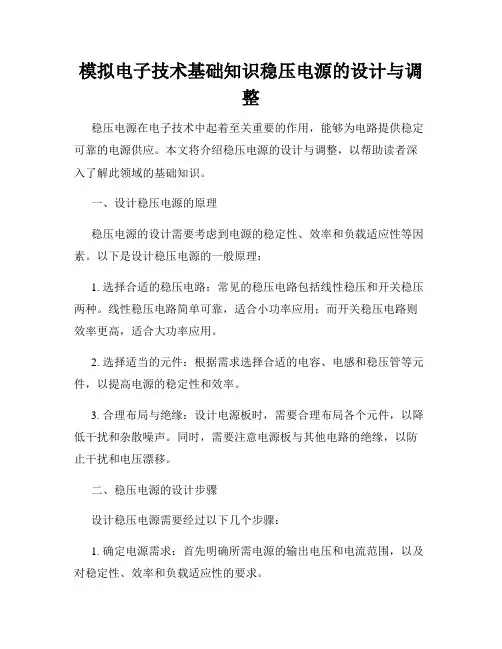

模拟电子技术基础知识稳压电源的设计与调整

模拟电子技术基础知识稳压电源的设计与调整

模拟电子技术基础知识稳压电源的设计与调整稳压电源在电子技术中起着至关重要的作用,能够为电路提供稳定可靠的电源供应。

本文将介绍稳压电源的设计与调整,以帮助读者深入了解此领域的基础知识。

一、设计稳压电源的原理稳压电源的设计需要考虑到电源的稳定性、效率和负载适应性等因素。

以下是设计稳压电源的一般原理:1. 选择合适的稳压电路:常见的稳压电路包括线性稳压和开关稳压两种。

线性稳压电路简单可靠,适合小功率应用;而开关稳压电路则效率更高,适合大功率应用。

2. 选择适当的元件:根据需求选择合适的电容、电感和稳压管等元件,以提高电源的稳定性和效率。

3. 合理布局与绝缘:设计电源板时,需要合理布局各个元件,以降低干扰和杂散噪声。

同时,需要注意电源板与其他电路的绝缘,以防止干扰和电压漂移。

二、稳压电源的设计步骤设计稳压电源需要经过以下几个步骤:1. 确定电源需求:首先明确所需电源的输出电压和电流范围,以及对稳定性、效率和负载适应性的要求。

2. 选择合适的稳压电路:根据需求选择适合的线性稳压或开关稳压电路。

3. 选择适当的元件:根据电路的特性和要求选择合适的电容、电感和稳压管等元件。

4. 进行电路设计:根据所选电路和元件,进行电路设计,包括线路连接、元件布局和绝缘处理等。

5. PCB设计与制作:将电路设计转化为PCB布局图,并制作出实际的电源板。

6. 组件安装与焊接:将选购的元件安装到PCB上,并通过焊接固定。

7. 进行测试与调整:将已装配的电源板连接至负载进行测试,调整电压和电流以满足设计要求。

三、稳压电源的调整方法在设计好稳压电源后,还需要进行调整以确保电源输出的稳定性和准确性。

以下是稳压电源的调整方法:1. 调整输出电压:根据设计要求,通过调整电路中的电阻、电容或稳压管等元件,来调整电源的输出电压。

2. 调整输出电流:通过设计合适的反馈电路或连接合适的感应电阻,来控制电源的输出电流。

3. 调整稳定性:通过添加适当的滤波电容或调整负载供电线路,来提高电源的稳定性。

MOS管大功率可调稳压电源制作

MOS管大功率可调稳压电源制作

河南机电高等专科学校综合实训报告系部:专业:班级:学生姓名:学号:2012年05月实训任务书1.时间:2012年5月2日~2012年5月25日2. 实训单位:河南机电高等专科学校3. 实训目的:熟悉电路板及电子产品的制作全过程4. 实训任务:①了解电路板图得来的方法,掌握电路板图的打印技巧;②会使用热转印机将电路图转印到覆铜板上;③掌握电路板的腐蚀过程及注意事项;④会使用高速钻床给电路板打孔;⑤认识电子元器件,熟悉常用元器件的特性;⑥熟练掌握焊接方法和技巧,完成电路板的焊接;⑦掌握电子产品通电调试的注意事项,会检修电子产品;⑧作好实训笔记,对自己所发现的疑难问题及时请教解决;⑨联系自己专业知识,体会电子产品制作过程,总结自己的心得体会;○10参考相关的书籍、资料,认真完成实训报告。

综合实训报告前言当今社会人们极大的享受着电子设备带来的便利,但是任何电子设备都离不开一个共同的电路——电源电路。

大到超级计算机、小到袖珍计算机,所有电子设备都必须在电源电路的支持下才能正常工作。

当然这些电源电路的样式、复杂程度千差万别。

超级计算机的电源电路本身就是一套复杂的电源系统。

通过这套电源系统,超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。

在电子电路中,都需要压稳定的直流电源供电,小功率稳压他是由电源变压器,整流,滤波和稳压电路等四部分组成。

电源变压器是将交流电网 220v 的电压变为所需要的电压值,然后通过整流电路将交流电压变为脉动的直流电压,由于此脉动的直流电压还含有较大的纹波,必须通过滤波电路加以滤除,从而得到平滑的直流电压,但这样的电压还随电网电压波动,负载和温度的变化而变化。

因而在整流,滤波电路之后还需接稳压电路,稳压电路的作用是当电网电压波动,负载和温度变化时,维持输出直流电压稳定。

当负载要求功率较大,效率高时,常采用开关稳压电源。

实训报告:一、实验名称MOS大功率可调稳压电源二、实验要求1、利用TL431(精密电压基准)和IRF640(MOS管)设计一个大功率可调线性稳压电源。

(整理)MOS管大功率可调稳压电源制作.

(整理)MOS管大功率可调稳压电源制作.

河南机电高等专科学校综合实训报告系部:专业:班级:学生姓名:学号:2012年05月实训任务书1.时间:2012年5月2日~2012年5月25日2. 实训单位:河南机电高等专科学校3. 实训目的:熟悉电路板及电子产品的制作全过程4. 实训任务:①了解电路板图得来的方法,掌握电路板图的打印技巧;②会使用热转印机将电路图转印到覆铜板上;③掌握电路板的腐蚀过程及注意事项;④会使用高速钻床给电路板打孔;⑤认识电子元器件,熟悉常用元器件的特性;⑥熟练掌握焊接方法和技巧,完成电路板的焊接;⑦掌握电子产品通电调试的注意事项,会检修电子产品;⑧作好实训笔记,对自己所发现的疑难问题及时请教解决;⑨联系自己专业知识,体会电子产品制作过程,总结自己的心得体会;○10参考相关的书籍、资料,认真完成实训报告。

综合实训报告前言当今社会人们极大的享受着电子设备带来的便利,但是任何电子设备都离不开一个共同的电路——电源电路。

大到超级计算机、小到袖珍计算机,所有电子设备都必须在电源电路的支持下才能正常工作。

当然这些电源电路的样式、复杂程度千差万别。

超级计算机的电源电路本身就是一套复杂的电源系统。

通过这套电源系统,超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。

在电子电路中,都需要压稳定的直流电源供电,小功率稳压他是由电源变压器,整流,滤波和稳压电路等四部分组成。

电源变压器是将交流电网 220v 的电压变为所需要的电压值,然后通过整流电路将交流电压变为脉动的直流电压,由于此脉动的直流电压还含有较大的纹波,必须通过滤波电路加以滤除,从而得到平滑的直流电压,但这样的电压还随电网电压波动,负载和温度的变化而变化。

因而在整流,滤波电路之后还需接稳压电路,稳压电路的作用是当电网电压波动,负载和温度变化时,维持输出直流电压稳定。

当负载要求功率较大,效率高时,常采用开关稳压电源。

实训报告:一、实验名称MOS大功率可调稳压电源二、实验要求1、利用TL431(精密电压基准)和IRF640(MOS管)设计一个大功率可调线性稳压电源。

mos管用作电源开关pwm电路注意事项_解释说明

mos管用作电源开关pwm电路注意事项_解释说明

mos管用作电源开关pwm电路注意事项解释说明1. 引言1.1 概述本文旨在探讨使用MOS管作为电源开关PWM电路时需注意的问题。

随着电子技术的不断进步,MOS管作为一种重要的功率开关元件,在众多应用领域中得到了广泛应用。

而在使用MOS管作为电源开关组成PWM(脉宽调制)电路时,需要特别注意一些关键问题,以确保系统的可靠性、稳定性和效率。

本文将从MOS管简介、电源开关原理以及PWM电路设计要点三个方面展开论述。

1.2 文章结构文章分为六个部分,每个部分都涵盖了与MOS管用作电源开关PWM电路相关的重要知识和注意事项。

在引言部分,我们会对整篇文章进行概述和结构说明。

接下来,在第二部分中,我们将介绍MOS管的基本特性和原理,以及电源开关的基本工作原理。

第三部分将重点讨论确保MOS管额定参数与实际工作条件匹配的注意事项。

第四部分涵盖了控制PWM信号精确性和稳定性的相关问题。

第五部分将介绍综合考虑其他相关因素时需要注意的事项。

最后,在结论部分,我们将总结本文的要点,并对MOS管用作电源开关PWM电路未来的发展方向进行展望。

1.3 目的通过撰写本文,旨在帮助读者全面了解利用MOS管构建电源开关PWM电路时需要注意的关键问题。

无论是在工程实践中应用该技术,还是进行相关研究和学习,了解这些注意事项都具有重要意义。

读者可以通过阅读本文,掌握正确使用MOS管作为电源开关并设计相应PWM电路的方法和策略。

同时,本文也将使读者更好地理解MOS管功能及其潜力,并对未来的科研和技术发展提供启示。

2. MOS管用作电源开关PWM电路注意事项2.1 MOS管简介MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor)是一种常用的功率开关元件,广泛应用于电源开关和PWM(脉宽调制)电路中。

具有高速开关能力、低导通电阻和优异的热特性。

在使用MOS管作为电源开关时,需要考虑以下注意事项。

自制连续可调稳压电源原理

自制连续可调稳压电源原理

自制连续可调稳压电源原理与制作本文介绍一个自制的稳压可调电源。

稳压可调直流电源电路工作原理:220V的交流电从插头经保险管送到变压器的初级线圈,并从可调直流电源次级线圈感应出经约9V的交流电压送到4个二极管。

二极管在电路中的符号有短线的一端称为它的负极(或阴极),有三角前进标志的一端称为它的正极(或阳极)。

的基本作用是只允许电流从它的正极流向它的负极(即只能按三角标示的方向流动),而不允许从负极流向正极。

我们知道,交流电的特点是方向和电压大小一直随时间变化,用通俗的话说,它的正负极是不固定的。

但是对照图1来看,不管从变压器中出来的两根线中那根电压高,电流都能而且只能由D3或D4流入右边的电路,由D1或D2流回去。

这样,从右边的电路来看,正极永远都是D3和D4连接的那一端,负极永远是D1和D2连接的那一端。

这便是二极管整流的原理。

二极管把把交流电方向变化的问题解决了,但是它的电压大小还在变化。

而电容器有可以存储电能的特性,正好可以用来解决这个问题。

在电压较高时向电容器中充电,电压较低时便由电容器向电路供电。

这个过程叫作滤波。

图中的C1便是用来完成这个工作的。

经过C1滤波后的比较稳定的直流电送到三端稳压集成电路LM317T的Vin端(3脚)。

LM317T是一种这样的器件:由Vin端给它提供工作电压以后,它便可以保持其+Vout端(2脚)比其ADJ端(1脚)的电压高1.25V。

因此,我们只需要用极小的电流来调整ADJ端的电压,便可在+Vout端得到比较大的电流输出,并且电压比ADJ端高出恒定的1.25V。

我们还可以通过调整PR1的抽头位置来改变输出电压-反正LM317T会保证接入ADJ端和+Vout端的那部分电阻上的电压为1.25V!所以,可以想到:当抽头向上滑动时,输出电压将会升高!图中C2的作用是对LM317T 1脚的电压进行小小的滤波,以提高输出电压的质量。

图中D5的作用是当有意外情况使得LM317T的3脚电压比2脚电压还低的时候防止从C3上有电流倒灌入LM317T引起其损坏。

场效应管的可调稳压电源

场效应管的可调稳压电源

使用功率场效应管的可调稳压电源
时间:2013-09-23 来源:作者:
这里介绍用一只V-MOS功率场效应管作调整管的稳压电源。

直流输出电压可在1.25V~12V连续可调,输出电流为50mA(须装10平方厘米)时,电压波动不超过0.3%,适合各类小电器使用。

电流原理
下图是该稳压器的原理图,其原理和普通串联型稳压器上午电源基本相同,不同的是使用了场效应作调整管,因不需大电流推动,所以使电路简化,成本降低,而稳压性能却有所提高。

图中电阻R1、RP、VD5、LED组成连续可调恒压源,为VT3基极提供基准电压。

R1为限流电阻;RP为4.7K带开关电位器,VD5为9~10.5V稳压管;VD6为红色发光管;VD5与VD6的串联稳压值决定了稳压电源的最大输出电压;VD6还兼作电源指示和负载电流大小指示,一管多用,稳压电源工作电流越大时,发光管越暗。

元件选择与制作
功率场效应管可选用V40AT等塑封管;T选用输出电压15V左右的变压器;其它元件图中已注明。

自制可调稳压电源

自制可调稳压电源
4、最大输出电流:1.5A(LM317T TO-220封装);
5、输出最小负载电流:5mA;
6、基准电压VREF:1.25V;
7、工作温度范围为:0-70℃;
8、LM317T TO-220封装引脚排列如图3所示:
(图3)
为了让LM317T输出0V起调,该电路设计时增加了一个由TL431构成的-2.5V基准电源,TL431相信大家也是非常熟识,它是三端可调并联型稳压IC,详细资料可参考:安森美的《TL431中文手册》。在本列电路应用中,我们比较关心的几个参数如下:
(图10)
步骤4——焊接变压器和后面板:
PCB板搭焊好了,现在要将PCB板和变压器、电源开关、插座等连接起来。先找来线材和热缩套管,将线材剪取合适的长度,套上热缩套管按电路依次焊接好,并用烙铁加热热缩套管让套管缩紧,加工好如(图11)。
(图11)
步骤5——焊接前面板:
面板上需要安装接线柱和电位器等部件。先依次将接线柱、电位器和LED灯座锁紧到前面板的对应孔位上,再用导线依次将这些部件按电路连接到PCB板上。电源指示灯原来准备用一只高亮蓝光LED,配合那冷冷的铝合金外壳漂亮极了。只可惜那仅有的一颗蓝光LED被我焊接几次(因为焊点没有达到专业的饱满程度,所以重焊了)后坏掉了,至今我还没搞清楚:它到底是被烫坏了还是被静电打坏了。最后不得不换了一只紫光LED代替,效果也还不错啦,还可以用来验钞呢。前面板就加工好见(图12)。
十圈精密电位器套件(RMB:30¥/PCS)做功放用的接线柱(RMB:2.5¥/PCS)
普通船型电源开关ø5mmLED灯座
精制香蕉插头(RMB:2.5¥/PCS)精制小鳄鱼夹(朋友赠送)
旧黑白电视机用的变压器
(功率30W左右,矽钢片很薄而且均匀,应该是文革年代的“古董”)

可调电压电源制作方法

可调电压电源制作方法

可调电压电源制作方法宝子们,今天来唠唠可调电压电源的制作呀。

咱先得准备材料呢。

你得有个变压器,这就像是电源的心脏一样重要。

那种合适功率的变压器可不能选错哦,不然整个电源都可能不好使啦。

然后呢,还需要整流桥,它就负责把交流电变成直流电,就像一个神奇的小魔法盒。

再有就是电容啦,电容就像是个小水库,可以储存电能,让电压更稳定呢。

对了,还有电位器,这个可是关键的调节部件,有了它才能实现电压的调节呀。

有了材料,咱们就开始动手组装啦。

把变压器的输入端接上交流电,这个可得小心点,安全第一哦。

然后把变压器的输出端连接到整流桥上,这时候就像搭积木一样,按照正确的方向连接好。

整流桥出来的直流电就到电容那里啦,电容把那些波动的电能变得平稳一些。

接下来把电位器接入电路中,这个连接的位置也很重要呢,就像给它找到一个合适的家。

在制作过程中呀,有几个小要点要注意哦。

电路连接的时候,一定要确保连接牢固,要是有虚接的情况,那可就会出大问题啦,就像小火车脱节了一样。

还有,调试的时候要慢慢来,不要一下子就把电压调得很高或者很低。

电位器要轻轻转动,感受电压的变化。

要是在制作过程中遇到问题了呢,也别慌。

比如说要是发现电压调节不灵敏,那可能是电位器有问题啦,可以检查一下是不是连接对了,或者是不是电位器本身质量不太好。

要是输出的电压有波动,那可能就是电容没有起到很好的稳定作用,可以看看电容的容量是不是合适呢。

宝子们,制作可调电压电源虽然有点小挑战,但是当你看到自己亲手做出来的电源可以调节电压,给不同的设备供电的时候,那种成就感可棒啦。

不过一定要注意安全哦,电这个东西可调皮了,不小心就会给我们个小惊吓。

希望大家都能成功做出自己的可调电压电源呀。

可调直流稳压电源的制作

可调直流稳压电源的制作

可调直流稳压源的制作一、设计目的1. 学习基本理论在实践中综合运用的初步经验, 掌握模拟电路设计的基本方法、设计步骤, 培养综合设计与调试能力。

2. 学会直流稳压电源的设计方法和性能指标测试方法。

3.培养实践技能, 提高分析和解决实际问题的能力。

二、设计任务及要求1. 设计并制作一个连续可调直流稳压电源, 主要技术指标要求:①输出电压可调: Uo=+6V~+12V②最大输出电流: Iomax=800mA③输出电压变化量: ΔUo≤15mV④稳压系数: SV≤0.0032. 设计电路结构, 选择电路元件, 计算确定元件参数, 画出实用原理电路图。

3.自拟实验方法、步骤及数据表格, 提出测试所需仪器及元器件的规格、数量, 交指导教师审核。

4.批准后, 进实验室进行组装、调试, 并测试其主要性能参数。

5.实验设备及元器件元器件清单名称及标号型号及大小数量变压器220 V-15V 1个极性电容1000uF/25V 1个100uF/25V 1个普通电容100pF 1个电阻3k 1个5.6k 1个510Ω3个620Ω2个2Ω1个可变电阻470Ω1个470Ω1个稳压管IN4735 1个桥式整流二极管2N4922 4个NPN三极管BU406 1个NPN三极管CS9013 1个三、设计步骤1. 电路图设计(1)确定目标: 设计整个系统是由那些模块组成, 各个模块之间的信号传输, 并画出直流稳压电源方框图。

(2)系统分析:根据系统功能, 选择各模块所用电路形式。

(3)参数选择:根据系统指标的要求, 确定各模块电路中元件的参数。

(4)电路图: 原理电路图、模块电路图、仿真图、实物图原理电路图图1直流稳压电源方框图图2仿真图图3输出波形图图2. 电路安装、调试(1)为提高学生的动手能力, 学生自行设计印刷电路板, 并焊接。

(2)在每个模块电路的输入端加一信号, 测试输出端信号, 以验证每个模块能否达到所规定的指标。

(3)重点测试稳压电路的稳压系数。

制作可调电源低成本的方法

制作可调电源低成本的方法

制作可调电源低成本的方法制作可调电源低成本的方法电源是电子设备和电路的重要组成部分,用于为其他电子元件和设备提供所需的电能。

传统的可调电源通常是将变压器、整流电路、稳压电路等组件组合而成,成本较高。

然而,我们可以利用一些简单的方法和材料制作出低成本的可调电源。

下面将介绍如何制作一个简单的可调电源。

所需材料:1. 变压器(输入电压220V,输出电压12V):可在市场上购买,价格相对较低。

2. 整流电路:包括二极管和电容器,用于将交流电转换为直流电。

3. 稳压电路:包括稳压二极管和电阻,用于使输出电压稳定。

4. 自制电路板:用于连接和固定各个组件。

制作步骤:1. 设计电路图:首先,根据所需的电压和电流,设计一个简单的电路图。

主要包含变压器、整流电路和稳压电路。

根据实际需求选择合适的元件。

2. 制作自制电路板:可以使用软质印刷电路板(PCB)材料或通用电路板进行制作。

根据电路图的设计,使用打孔机或切割工具将电路板打孔或切割为所需形状。

确保打孔或切割的位置准确无误。

3. 安装元件:将变压器和其他元件逐一安装到自制电路板上。

请注意,安装元件时需要按照电路图的设计安装正确的位置和方向。

4. 连接元件:使用电线将各个元件连接在一起。

连接在变压器低压侧的电线连接到整流电路的输入端,然后连接到稳压电路的输入端。

同时,将稳压电路的输出端与所需的输出端连接。

确保连接稳定可靠。

5. 调试和测试:完成电路的组装后,连接电源并打开开关,仔细观察电压表上的显示。

如果所需的输出电压在范围内并保持稳定,则说明电路组装成功。

如果出现异常情况,可以仔细检查电路图和元件连接,确保没有错误。

6. 固定电路板:将电路板固定在一个合适的外壳中,可以使用螺丝或胶水固定。

同时,确保电路板安装牢固,避免摇晃或松动。

7. 测试稳定性:在连接到所需设备之前,将电源连接到一个负载并进行长时间测试。

观察输出电压的稳定性和负载能力,确保满足实际需求。

以上就是制作一个简单可调电源的低成本方法。

简单MOS管可调降压电路

简单MOS管可调降压电路

简单MOS管可调降压电路概述:MOS管可调降压电路是一种常见的电路配置,用于将输入电压降低到所需的输出电压。

它由一个MOS管、一个稳压二极管和一些辅助元件组成。

本文将介绍这种电路的工作原理以及如何设计和调整它。

工作原理:MOS管可调降压电路的核心部件是一个MOS管,它是一种可控的场效应晶体管。

在正常工作状态下,MOS管的栅极与源极之间的电压控制着它的导电能力。

当栅极电压较高时,MOS管导通,输出电压接近输入电压;当栅极电压较低时,MOS管截止,输出电压降低。

设计和调整:设计MOS管可调降压电路的关键是选择适当的稳压二极管和辅助元件。

稳压二极管用于保持栅极电压稳定,辅助元件用于调整输出电压。

稳压二极管的选择应该考虑到输出电压的范围和稳定性的要求。

常见的稳压二极管有Zener二极管和开关稳压二极管。

Zener二极管具有固定的电压下降特性,适用于较小的输出电压范围;开关稳压二极管可以提供较大的输出电压范围。

辅助元件包括电阻和电容。

电阻用于限制电流,保护MOS管和稳压二极管;电容用于滤波,减小输出电压的波动。

调整MOS管可调降压电路的方法主要有两种:调整稳压二极管的阻值和调整电容的容值。

通过改变稳压二极管的阻值,可以改变稳压二极管的工作电流,进而改变输出电压。

通过改变电容的容值,可以改变输出电压的稳定性。

实际应用:MOS管可调降压电路广泛应用于各种电子设备中,如电源模块、电子测量仪器等。

它具有体积小、效率高、稳定性好等优点。

然而,在实际应用中,需要注意以下几点:1. 输入电压的范围应在MOS管可承受的范围内,以保证电路的安全性。

2. MOS管可调降压电路的输出电流应小于MOS管的额定电流。

3. 为了提高电路的稳定性,可以采用反馈控制电路,使输出电压与输入电压之间的误差最小化。

总结:MOS管可调降压电路是一种常见的电路配置,适用于将输入电压降低到所需的输出电压。

设计和调整这种电路需要选择适当的稳压二极管和辅助元件,并通过改变它们的参数来调整输出电压。

一种mos管电源开关电路的制作方法

一种mos管电源开关电路的制作方法

一种mos管电源开关电路的制作方法一、器件准备制作这种MOS管电源开关电路所需要的主要器件有:1. MOS管:根据具体需求选择合适的MOS管,确保其能够承受所需的电流和电压。

2. 电阻:根据MOS管的参数和电路要求选择合适的电阻,用于限流和稳定电路。

3. 电容:根据电路的需求选择合适的电容,用于滤波和稳定电源。

4. 二极管:根据电路的需求选择合适的二极管,用于保护MOS管和电路。

5. 电源连接器、导线等:用于连接电路和外部电源。

二、电路连接1. 首先,将MOS管、电阻、二极管和电容按照电路图进行连接。

注意检查连接是否正确、是否有短路和接触不良等问题。

2. 将电源连接器与电路连接,确保连接牢固可靠,避免电源线脱落或松动。

3. 对于较复杂的电路,可以根据需要使用电路板进行布线和焊接,确保电路的稳定性和可靠性。

三、电路调试1. 在连接好电路后,使用万用表等测试仪器进行电路的测量,检查电路的电压、电流等参数是否符合要求。

如有偏差,可以通过调整电阻或电容等器件的数值来进行校正。

2. 通过外部电源对电路进行供电,观察电路是否正常工作。

可以根据需要进行开关控制,测试电路的开关功能是否正常。

四、注意事项1. 在制作和调试过程中,要注意防止静电的干扰,避免对电路和器件造成损坏。

2. 选择合适的器件和参数,确保电路的稳定性和可靠性。

3. 在连接电路和供电时,要注意极性的正确性,避免反接或短路等问题。

4. 在进行电路调试时,避免过大的电流和电压,以免对电路和器件造成损坏。

5. 在使用电路时,要注意电路的温度和通风情况,避免过热和过载。

6. 如果有需要,可以添加保护电路和过载保护器等器件,以提高电路的安全性和可靠性。

通过以上步骤,我们可以成功制作一种基于MOS管的电源开关电路。

这种电路具有开关控制功能,可以实现对电路的供电和断电控制。

制作过程中需要注意器件的选择和连接,以及电路的调试和注意事项。

希望本文对您理解和制作这种电源开关电路有所帮助。

线性可调电源制作注意事项

线性可调电源制作注意事项

线性可调电源制作注意事项制作线性可调电源时,需要注意以下几点事项:1. 选用合适的变压器:线性可调电源的核心是变压器,它负责将输入电源变换成所需的输出电压。

在选择变压器时,需要考虑输出电压和电流的要求,同时还需注意变压器的绕组数和耐压等级,确保能够提供稳定可靠的输出。

2. 合理设计电路板:电路板对于线性可调电源来说至关重要,不仅决定电源的稳定性和可靠性,还直接关系到电源的体积和性能。

在设计电路板时,需要充分考虑布线规则、阻抗匹配、信号层和电源层的分离等因素,确保电源正常工作。

3. 选择合适的稳压芯片:稳压芯片是线性可调电源的核心部件,负责保持输出电压的稳定性。

在选择稳压芯片时,需要考虑输出电流、稳定性、温度系数和功耗等因素,同时还要确保芯片的可用性和可靠性,并且严格按照厂家的规格和设计要求使用。

4. 合理设计反馈电路:反馈电路是线性可调电源实现稳压功能的重要部分,它通过检测输出电压并进行采样,将采样信号与参考电压进行比较,通过调节输出电流来实现稳压。

在设计反馈电路时,需要充分考虑精度、稳定性、抗干扰能力和响应速度等因素,合理选择并配置反馈元件,确保稳压功能的可靠实现。

5. 单独供电和隔离设计:为了保证线性可调电源的输出电压稳定性和安全性,建议采用单独供电和隔离设计。

即将输入和输出电源分开供电,并采取隔离措施,以避免输入电源的变化或干扰对输出电压造成影响。

可以通过使用双继电器或光耦隔离等方式实现电源的隔离,提高电源的稳定性和可靠性。

6. 合理选择滤波电容:为了减小输出电压的纹波和噪声,需要在线性可调电源的输出端加入滤波电容。

滤波电容的选择需要考虑输出电流、频响特性、容值和耐压等因素,合理进行选型和布局,确保滤波效果良好,同时还要注意滤波电容的寿命和可靠性。

7. 优化散热设计:线性可调电源在工作过程中会产生较多的热量,因此需要进行有效的散热设计,以避免温升过高影响电源的稳定性。

可以采用散热片、散热片或风扇等散热装置,同时要注意散热装置与其他元件的隔离,以免热量传导到其他元件上导致故障。

自制场效应管调压电路

自制场效应管调压电路

自制场效应管调压电路
自制场效应管调压电路是经过组合和应用场效应管来实现电压调节的电路,整个电路简洁紧凑,具有低成本、不易故障和可靠性高等特点,是当今广泛应用的电路之一。

自制场效应管调压电路是由输入模块和输出模块组成的。

输入电源可以是直流电源或交流电源,它经过电路中的输入模块,比如稳压电源及阻容滤波等,可以很好地稳定输入电源,增加电路的可靠性。

输出电路的主要模块是驱动模块和场效应管,驱动模块可以完成分流、调节电压和稳定电流的功能,由场效应管和稳定电阻组成,负责更进一步的调节和加强调节电压范围,并连接输出模块,完成输出电压的调节。

自制场效应管调压电路广泛用于模拟线路中,如电流表、示波器等,可以输出微弱电压。

该电路特点是可调范围宽,几乎可调任意电小,可提供大的电流上升过程,具有长稳定可靠的特点,这类电路成本低,结构简单,比常见的场效应管开关电路及斯密埃开关电源等低压调节器的调节精度及稳定性都要高。

因此,自制场效应管调压电路在当今电子电路中应用比较广泛,是一种节省能源、低成本、智能高等特点受用户欢迎的电路。

经过大量正着实验后,整个电路的可靠性高,集成度高,稳定性好,广泛用于各种模拟线路中,而且具有很强的抗干扰性,并且不受外界电磁辐射的影响。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

河南机电高等专科学校综合实训报告系部:专业:班级:学生姓名:学号:2012年05月实训任务书1.时间:2012年5月2日~2012年5月25日2. 实训单位:河南机电高等专科学校3. 实训目的:熟悉电路板及电子产品的制作全过程4. 实训任务:①了解电路板图得来的方法,掌握电路板图的打印技巧;②会使用热转印机将电路图转印到覆铜板上;③掌握电路板的腐蚀过程及注意事项;④会使用高速钻床给电路板打孔;⑤认识电子元器件,熟悉常用元器件的特性;⑥熟练掌握焊接方法和技巧,完成电路板的焊接;⑦掌握电子产品通电调试的注意事项,会检修电子产品;⑧作好实训笔记,对自己所发现的疑难问题及时请教解决;⑨联系自己专业知识,体会电子产品制作过程,总结自己的心得体会;○10参考相关的书籍、资料,认真完成实训报告。

综合实训报告前言当今社会人们极大的享受着电子设备带来的便利,但是任何电子设备都离不开一个共同的电路——电源电路。

大到超级计算机、小到袖珍计算机,所有电子设备都必须在电源电路的支持下才能正常工作。

当然这些电源电路的样式、复杂程度千差万别。

超级计算机的电源电路本身就是一套复杂的电源系统。

通过这套电源系统,超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。

在电子电路中,都需要压稳定的直流电源供电,小功率稳压他是由电源变压器,整流,滤波和稳压电路等四部分组成。

电源变压器是将交流电网 220v 的电压变为所需要的电压值,然后通过整流电路将交流电压变为脉动的直流电压,由于此脉动的直流电压还含有较大的纹波,必须通过滤波电路加以滤除,从而得到平滑的直流电压,但这样的电压还随电网电压波动,负载和温度的变化而变化。

因而在整流,滤波电路之后还需接稳压电路,稳压电路的作用是当电网电压波动,负载和温度变化时,维持输出直流电压稳定。

当负载要求功率较大,效率高时,常采用开关稳压电源。

实训报告:一、实验名称MOS大功率可调稳压电源二、实验要求1、利用TL431(精密电压基准)和IRF640(MOS管)设计一个大功率可调线性稳压电源。

2、输入采用24V变压器,前级线圈接市电220V。

3、输出电压在DC2.5~24V之间可调,(最大电流6A,与变压器功率也有关系。

4、对电路进行分析测试,完善电路的不足之处。

三、实验器材1、实验仪器和工具万用表、电烙铁、松香、焊锡、细纱布、锜子、剪刀、剥线钳。

波;C1、C2、D1、D2、R1构成倍压电路,为TL431(精密电压基准)提供工作电压;场效应管IRF640作调整管;TL431、C4构成基准电压电路;三极管9013、R2构成限流保护电路;R4、RP1、 R3构成分压采样电路;C5是后级滤波电容。

稳压过程如下:当输出电压升高时,U O↑→U R(TL431)↑→U k(TL431)↓→R2-3(IRF640)↑→U2-3(IRF640)↑→U O↓;限流保护过程如下:当电流大于6A时,U R2≥0.6V,此时9013导通,导致调整管IRF640 漏极-源极短路,停止输出电压,从而起到限流保护的作用。

1、元器件参数简介⑴ IRF640: N-MOS、200V、18A、125W、0.18Ω、G-D-S⑵ TL431: 分流式可调精密电压基准源(内部含有一个2.5V的基准电压源),输出电压2.5V~36V连续可调,工作电流范围宽达100mA,动态电阻典型值为0.22欧。

下图中,输出电压Vo =2.5(R2十R3)V/R3 。

注意:1mA<(VIN-VOUT)/R1<500mA2、倍压电路原理图1 半波整流电压电路1)单被压电路(a)负半周 (b)正半周(1)负半周时,即A为负、B为正时,D1导通、D2截止,电源经D1向电容器C1充电,在理想情况下,此半周内,D1可看成短路,同时电容器C1充电到Vm,其电流路径及电容器C1的极性如上图(a)所示。

(2)正半周时,即A为正、B为负时,D1截止、D2导通,电源经C1、D1向C2充电,由于C1的Vm再加上双压器二次侧的Vm使c2充电至最高值2Vm,其电流路径及电容器C2的极性如上图(b)所示。

其实C2的电压并无法在一个半周内即充至2Vm,它必须在几周后才可渐渐趋近于2Vm,为了方便说明,底下电路说明亦做如此假设。

如果半波倍压器被用于没有变压器的电源供应器时,我们必须将C1串联一电流限制电阻,以保护二极管不受电源刚开始充电涌流的损害。

如果有一个负载并联在倍压器的输出出的话,如一般所预期地,在(输入处)负的半周内电容器C2上的电压会降低,然后在正的半周内再被充电到2Vm如下图所示。

图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号,故此倍压电路称为半波电压电路。

正半周时,二极管D1所承受之最大的逆向电压为2Vm,负半波时,二极管D2所承受最大逆向电压值亦为2Vm,所以电路中应选择PIV >2Vm的二极管。

2)全波倍压电路图4 全波整流电压电路(a)正半周 (b)负半周图5 全波电压的工作原理正半周时,D1导通,D2截止,电容器C1充电到Vm,其电流路径及电容C1的极性如上图(a)所示。

负半周时,D1截止,D2导通,电容器C2充电到Vm,其电流路径及电容C2的极性如上图(b)所示。

由于C1与C2串联,故输出直流电压,V0=Vm。

如果没有自电路抽取负载电流的话,电容器C1及C2上的电压是2Vm。

如果自电路抽取负载电流的话,电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。

不同之处是,实效电容为C1及C2的串联电容,这比C1及C2单独的都要小。

这种较低的电容值将会使它的滤波作用不及单电容滤波电路的好。

正半周时,二极管D2所受的最大逆向电压为2Vm,负半周时,二极管D1所承受的最大逆向电压为2Vm,所以电路中应选择PVI >2Vm的二极管。

3)三倍压电路图6 三倍压电路图(a)负半周 (b)正半周图7 三倍压的工作原理负半周时,D1、D3导通,D2截止,电容器C1及C3都充电到Vm,其电流路径及电容器的极性如上图(a)所示。

正半周时,D1、D3截止,D2导通,电容器C2充电到2Vm,其电流路径及电容器的极性如上图(b)所示。

由于C2与C3串联。

故输出直流电压V0=3m。

正半周时,D1及D3所承受的最大逆向电压为2Vm,负半周时,二极管D2所承受的最大逆向电压为2Vm,所以电路中应选择PIV >2Vm的二极管。

4)N倍电压路下图中的半波倍压电路的推广形式,它能产生输入峰值的的三倍或四倍的电压。

根据线路接法的发式可看出,如果在接上额外的二极管与电容器将使输出电压变成基本峰值(Vm)的五、六、七、甚至更多倍。

(即N倍)。

N倍压电路的工作原理负半周时,D1导通,其他二极管皆截止,电容器C1充电到Vm,其电流路径及电容器的极性如图(a)所示。

正半周时,D2导通,其他二极管皆截止,电容器C2充电到2Vm,其电流路径及电容器的极性如上图(b)所示。

负半周时,D3导通,其他二极管皆截止,电容器C3充电到2Vm,其电流路径及电容器的极性如上图(c)所示。

正半周时,D4导通,其他二极管皆截止,电容器C4充电到2Vm,其电流路径及电容器的极性如上图(d)所示。

所以从变压器绕线的顶上量起的话,在输出处就可以得到Vm的奇数。

五、实验步骤与记录1、用Proter 99 SE做出电路的PCB图并用激光打印机打印。

(注意事项:在做PCB时其元件的距离和孔的大小应与实际相符合。

)2、选择合适寸尺的电路板并进行热转印,转印机的温度应保持在110度左右。

(注意事项:再转印之前必须保证电路板的清洁可用细纱布打磨干净。

)3、用油性笔补缺电路板上的断裂之处,由于油性笔易挥发,所以再不使用时应立即盖上笔帽。

4、用腐蚀液(三氯化铁)进行腐蚀,浓度越高腐蚀越快,在腐蚀完后电路板上一定要清洁干净。

(注意事项:腐蚀液不易清洗,在腐蚀时一定要注意周围的清洁。

)5、用打孔机进行打孔,常用的打孔转头有直径0.8、1.0、1.2、3.0的,打孔时用力不要过猛以免勋坏钻头和PCB板。

注意孔的大小和人身安全。

6、打孔后用细纱布把电路板上的石墨打磨干净,然后用自制的松香水涂抹与电路板上,防止电路板的氧化,在一是焊接时易于焊接。

松香水可由酒精%40(吸蚀)、松香%40(助焊)、三乙醇胺%6(提高光泽)、水氧酸%6(腐蚀驱除氧化)、松节油%4(软化松香)去配置,但在实际中用松香和酒精1:1配置就行。

7、检查元器件的好坏后焊接在电路板上。

8、在焊好后检查元件的位置是否正确,焊盘是否脱焊、虚焊、铜箔是否有断裂。

9、通电调试1)接通电源,同时查看电源指示灯显示是否正常;2)如果指示灯不亮,应立刻关闭电源并进行电路检查;3)如果指示灯显示正常,检查输出电压是否正常:用数字万用表直流电压档合理量程检测输出电压;4)若有电压输出,调整电位器,检查输出电压是否能够连续调整;5)若有电压输出,但输出不可调,应立刻关闭电源进行电路检查;6)若无电压输出,也应立刻关闭电源进行电路检查。

稳压电源当接负载1K和1.2K时,调节电位器所测得的数据如下表所示:注意事项:1)在焊接时应注意各元件的焊接位置,防止焊错造成不必要的勋失。

2)在通电调试时应注意个人安全。

六、实验结果经过一个多星期的时间,功夫不负有心人,总算把稳压电源做好,所测得的各项数据与理论值基本相符。

七、存在的问题及解决方法1、在实际中所测得的数据为什么跟理论值有偏差?答:理论不代表实际,只是一个近似,在实际中应考虑各方面的原因如温度、电压、元件特性等带来的负面影响。

2、电路能否在原基础上进行改造使其功能更强大?答:再原电路的基础上可以加一些附加电路。

如电压指示电路、各项保护电路等使其功能更强大,使其使用起来更方便。

但这就增加了各项技术指标,成本的加大,使其对电路的各项要求更加苛刻。

3、稳压电路为什么在实际应用时电压不是很稳定,输出电压波形不是很平滑?答:因为在电路中应用到了倍压电路和元件技术的差异,使其电路达不到理想值,可以加大变压器功率,换掉倍压电路,加大电容(电容越大稳压效果越好)使其输出更为稳定。

八、实习心得经过这次实习使我学会PCB板的制作过程以及电路的装配,提高了自己的焊接能力,加深了自己对电子专业的爱好,充分弥补了自己动手能力的不足,丰富了大学生活为自己以后的发展提供了平台。

相关文档
最新文档
