选煤厂方案比较说明

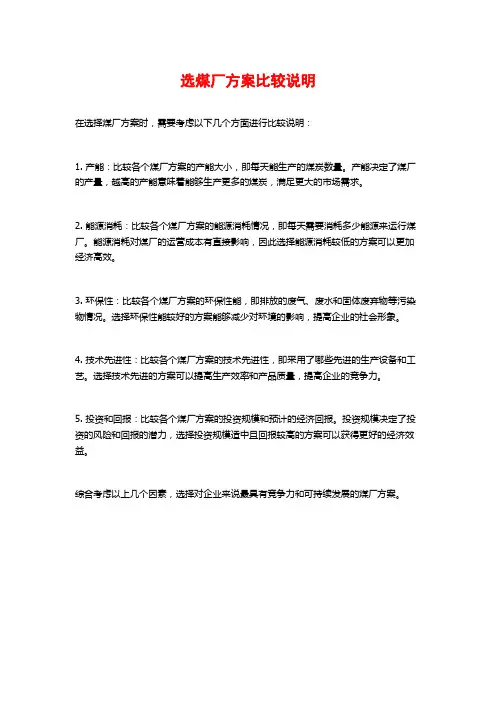

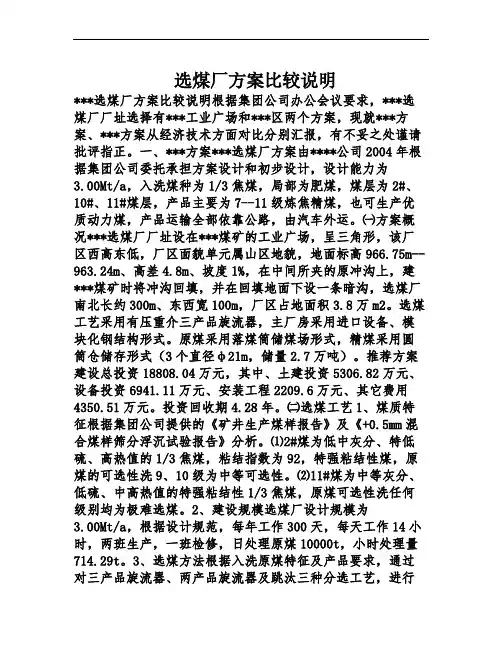

选煤厂方案比较说明选煤厂方案比较说明根据集团公司办公会议要求,选煤厂厂址选择有工业广场和区两个方案,现就方案、方案从经济技术方面对比分别汇报,有不妥之处谨请批评指正。一、方案选煤厂方案由公司根据集团公司委托承担方案设计和初步设计,设计能力为/a,入洗煤种为1/3焦煤,局部为肥煤,煤层为2、10、11煤层,产品主要为7--11级炼焦精煤,也可生产优质动力煤,产品运输全部依靠公路,由汽车外运。㈠方案概况选煤厂厂址设在煤矿的工业广场,呈三角形,该厂区西高东低,厂区面貌单元属山区地貌,地面标高、高差、坡度1%,在中间所夹的原冲沟上,建煤矿时将冲沟回填,并在回填地面下设一条暗沟,选煤厂南北长约300m、东西宽100m,厂区占地面积万m2。选煤工艺采用有压重介三产品旋流器,主厂房采用进口设备、模块化钢结构形式。原煤采用落煤筒储煤场形式,精煤采用圆筒仓储存形式。推荐方案建设总投资万元,其中:土建投资万元、设备投资万元、安装工程万元、其它费用万元。投资回收期年。㈡选煤工艺1、煤质特征根据集团公司提供的《矿井生产煤样报告》及《+混合煤样筛分浮沉试验报告》分析。⑴2煤为低中灰分、特低硫、高热值的1/3焦煤,粘结指数为92,特强粘结性煤,原煤的可选性洗9、10级为中等可选性。⑵11煤为中等灰分、低硫、中高热值的特强粘结性1/3焦煤,原

煤可选性洗任何级别均为极难选煤。2、建设规模选煤厂设计规模为/a,根据设计规范,每年工作300天,每天工作14小时,两班生产,一班检修,日处理原煤10000t,小时处理量。3、选煤方法根据入洗原煤特征及产品要求,通过对三产品旋流器、两产品旋流器及跳汰三种分选工艺,进行多品种比较后,建议选用三产品重介质选煤方法。采用重介质选煤方法,入洗2原煤的各产品平衡表见附表1。4、工艺布置⑴工业广场布局来自平峒的毛煤与新开主斜井的毛煤分别由皮带走廊进入新建的/a筛分破碎车间,经筛分车间处理后,原煤由皮带运至落煤筒形式的原煤储存煤场原煤储存煤场依山而建,在沟的东北方向占地约万平方米,原煤经转载进入主厂房,从主厂房出来的精煤产品,经1#转载点进入个φ21m直径的圆筒仓,仓下由皮带直接运往精煤装车仓进行装车。精煤仓顺沟而建为西北方向,整个广场以沟中心为界划为原煤场区、精煤仓区及生产装车区域,厂区主要干道沿沟中心布置,主厂房与公路垂直,三台浓缩池在主厂房前方。方案将原煤场、精煤场布置在目前占地面积较大的两块原有煤场,主厂房布置在旧焦炉及现有派出所的位置,地基条件较好,是仅能放置主厂房的位置,精煤、中煤装车仓,布置在距离洪乔公路20m的地方,便于装车后直接外运。⑵设备选型特点①主要设备的技术性能及技术指标达到国际水平,设备大型化,运转费用低,维修量小。②同一类设备基本采

用同一规格、型号,减少了备品备件的种类。③煤流系统能力系数:煤流,煤泥水介质,矸石系统。⑶各车间的工艺布置①原煤储存原煤储存经过落煤筒和圆筒仑两种方案对比后,选择了落煤筒储存,共选择两个落煤筒,预留三个落煤筒。②主厂房及生产过程主厂房是选煤厂核心,将重介、浮选、加压过滤、压滤系统全部集中在一个车间,主厂房为双系统布置,主要设备全部为引进设备,厂房为模块化钢结构形式,厂房体积356521m,主要设备有1000/700mm有压三产品重介旋流器、两台脱泥香蕉筛、两台脱介香蕉筛,两台中矸脱介香蕉筛,四台精煤磁选机和四台中矸磁选机,两台精煤离心机,两台中煤离心机,以上设备除三产品重介旋流器、中煤离心机为国产设备,其它均为引进设备。来自原煤仓的原煤进入主厂房经分配刮板到两台脱泥香蕉筛进行湿法脱泥,筛上物进入两个混料桶,筛下物进入两个煤泥水桶。煤泥水由泵送至浓缩旋流器,经浓缩后的底流,由两台弧型筛一次脱水后,进入两台粗煤泥回收筛二次脱水,回收的粗煤泥分别进入两个混料桶,弧型筛的筛下水,粗煤泥筛的筛下水,旋流器的溢流水,进入浮选入料池。两个混料桶中的煤和介质由泵送到四台三产品旋流器分选出精煤、中煤和矸石。溢流经两台固定筛进行一次脱介后,进入两台精煤脱介筛进行二次脱介,筛上物去两台精煤离心机,脱水后的产品由两条皮带运至主厂房外储存。底流和中流以两台固定筛和两台

香蕉筛脱介后,其中中煤进行离心脱水,脱水后的中煤经皮带运至主厂房外进行装仓。在介质回收方面,精煤稀介质分别进入两个精煤稀介质桶,再由泵送至四台精煤磁选机,磁选精矿进入底层的两个合格介质桶,磁选尾矿分别进入两个磁选尾桶,再由泵送至两台精煤磁选尾矿浓缩旋流器组,其底流进入两台粗煤泥离心机,经离心机脱水后与精煤离心机的产品分别由两条皮带运至主厂房外储存。精煤磁选尾矿浓缩后的溢流水则进入浮选系统。而中煤和矸石稀介质进入两个中、矸稀介质桶,再由泵送至四台中、矸磁选机,磁选精矿进入底层的两个合格介质桶,尾矿则进入底层的两个中、矸磁尾桶,再由泵送至两台中、矸磁尾浓缩旋流器组,其底流进弧型筛后再进入中煤离心机成为最终中煤产品,中矸磁尾浓缩后的溢流进入压滤系统。煤泥水分级旋流器组溢流水与精煤磁尾浓缩旋流器的溢流一并进入浮选入料池,再由泵送至两台矿浆准备器然后分别进入四台浮选机,浮选精矿池消泡后,送至两台加压过滤机脱水,滤饼与重选精煤合到一块运至主厂房外储存。浮选尾矿进入尾矿池后,再用泵送到主厂房外的浓缩池,浓缩池底流再由泵送入布置在主厂房内的四台隔膜压滤机,其滤饼收集到一块由皮带运至煤泥堆放场。③产品储存方案中主要产品有精煤、中煤、矸石和煤泥。精煤的储存,精煤出厂后经皮带转载进入三个直径φ21m圆筒仓,由仓上的刮板对精煤进行配仓储存,再由仓下的振动

给料机给到皮带上运至精煤装车仓;中煤和矸石全部用仓储并直接装车;煤泥落地晾干后装车④装车站选煤厂的产品全部汽车外运,精煤的储装是6个77m的方形装车仓,仓上由一条配煤刮板配煤,靠近公路,汽车来回及倒运都较为方便,中煤、矸石储装是3个直径φ10m的筒仓装车,中煤作为产品销售,矸石全部由汽车拉至矸石山堆放。5、其它工程⑴给水由井下提供水源按扬程h=400m,用水量q总=1550m3/d,其中:生产1000m3/d、生活100m3/d、消防450m3/次。⑵采暖总耗量290kw,其中:主厂房130kw、筛分破碎56kw、其它104kw。⑶电器①电源及供电方式主厂房外设有6kv高压配电室1间,其电源以yjv22--6kv3240mm2交联电缆引自电厂。②负荷估算低压电源设备总台数308台,总安装容量工作台数254台,工作容量折算后:有功功率、无功功率、视在功率。年耗电量:/a,吨煤耗电量/t6、主要建筑物⑴主厂房:钢结构模块厂房,平面尺寸6535m,檐高为20m,压型轻板围护,外围钢排架采用钢筋砼单独基础,厂房内部设备支架部分采用钢筋砼整体基础。⑵原煤落煤桶:直径φ8m 的钢筋砼筒体结构,共5座,钢筋砼整板基础,钢筋砼楼屋盖。⑶精煤储煤仓:直径φ21m的钢筋砼筒体结构,共3座,钢筋砼整板基础,钢筋砼梁板式漏斗,钢筋砼楼、屋盖。⑷浓缩车间:地上架空式浓缩池,直径φ20m,共3座,钢筋砼框结构,钢筋砼环板结构。⑸中煤仓、矸石仓:均为直径
