升压站500KV断路器电气原理接线图
升压站500kV断路器电气原理接线图1.分相操作，每相都有操动机构，分别称为+Q1、+Q2、+Q3。
2.每相有弹簧储能电机，电机依靠限位开关停止。
直流220V电源。
3.就地/远方手把切换操作方式，一个手把同时切换三相操动机构。
远方时分别给三相分合闸信号，就地时则单相内个有分合闸按钮。
4.合闸回路有防跳继电器实现防跳功能，三相分别都有。
合闸监视三相各自都有。
5.分闸回路有两个。
回路内串入SF6压力监视继电器接点，在压力范围内才可以合闸。
分闸监视三相各自都有。
开关自带非全相延时跳闸回路。
非全相判据也是常闭并联后与常开并联串联。
非全相继电器即是一延时继电器，防止三相不同期误判。
6.SF6压力监视器有两个并联，作用相同，仅为重动继电器。
压力接点三相并联后接两个重动继电器。
7.两个分闸回路分别用两套SF6压力监视器，使两套分闸回路彻底无联系，互相不干扰。
8.所发出的信号：储能弹簧未储能（三相储能弹簧位置接点并联带）、SF6压力报警（三相SF6压力继电器常闭并联）、加热照明断路器信号（小开关辅助触点带）、A、B、C相储能电机电源故障（储能电机电源开关辅助触点带）、SF6闭锁压力信号（两组SF 6压力继电器常开并联）、非全相信号（非全相继电器延时闭合的常开触点带）、转换开关位置信号（就地/远方转换开关） 9. 就地柜内布置图：10. 集中控制箱内布置：主视左视-SO1-SO2-SO3-SO6断路器操动机构计数器端子排-R01加热电阻-XO2-XO1-YO2分闸线圈1-YO3-YO1合闸线圈-SO4-MO1储能电机限位开关储能电机4组断路器辅助触点端子排分闸线圈2-E01照明-S11-S12-S10合按分按就地/远方-B01-Q01-Q23-Q33-Q43-X23加热加热小开关A相电机插座-K01B相电机C相电机-K11-K31-K02-K03-K04-K12-K13-K14-K07防跳分闸SF6监视非全相延时继电器防跳防跳SF6监视SF6监视SF6监视分闸-X03-X02-X04-X05-X01端子 端子 端子 端子 端子-R11-R01持续加热带温控加热。
升压站开关二次控制图要点(以5021为例,因其接机组,相对最复杂)
升压站5021开关二次控制图要点1.5021开关：两组跳闸线圈分别取自两组直流母线，直流小开关1ZKK、2ZKK供电，在500kV#2接口屏上。
合闸回路与第一组跳闸线圈在同一控制回路。
2.500kVⅠ母断路器保护和就地断路器集中控制箱电源都取自双路控制电源。
3.5021开关的操作和信号回路都通过500kVⅠ母断路器保护屏端子排送到就地断路器集中控制箱。
合闸方式：同期装置合闸、NCS测控单元合闸。
第一组跳闸线圈跳闸方式：操作跳闸：#2机组DCS跳闸、NCS测控单元跳闸；保护跳闸：Ⅰ母差保护、断路器保护、#2机组电量保护、#2机组非电量保护。
第二组跳闸线圈跳闸方式（无操作跳闸）：保护跳闸：Ⅰ母差保护、断路器保护、#2机组电量保护、#2机组非电量保护。
4.开关有10组重动继电器，分别为：-K1弹簧未储能、-K2为SF6压力报警、-K3为加热照明断路器跳闸、-K4为电机断路器跳闸、-K5为SF6压力闭锁、-K6为断路器非全相、-K7为断路器就地控制、-K8为控制回路断线、-K9为保护动作、-K10为出口跳闸。
-K1——-K7为断路器集中控制箱带，-K8——-K10为500kVⅠ母断路器保护屏直接带。
5.5021断路器至NCS信号（10组重动继电器都送）：断路器三相已合闸、断路器三相已跳闸（以上二信号由断路器集中控制箱供）、断路器就地控制（-K7常开）、弹簧储能未满（-K1常开）、SF6压力报警（-K2常开）、加热照明断路器跳闸（-K3常开）、电机断路器跳闸（-K4常开）、SF6压力闭锁（-K5常开）、断路器非全相（-K6常开）、控制回路断线（-K8常开）、保护跳闸（-K9常开）、出口跳闸（-K10常开）、装置故障及失电（断路器保护柜带）。
6.5021断路器至#2机DCS断路器信号（10组重动继电器只送7组）：断路器三相已合闸、断路器三相已跳闸2个（以上三信号由断路器集中控制箱供）、断路器就地控制（-K7常开）、弹簧储能未满（-K1常开）、SF6压力报警（-K2常开）、加热照明断路器跳闸（-K3常开）、电机断路器跳闸（-K4常开）、SF6压力闭锁（-K5常开）、断路器非全相（-K6常开）。
500KVGIS升压站二次图纸 KM-18
500KVGIS升压站二次图纸 KM-22

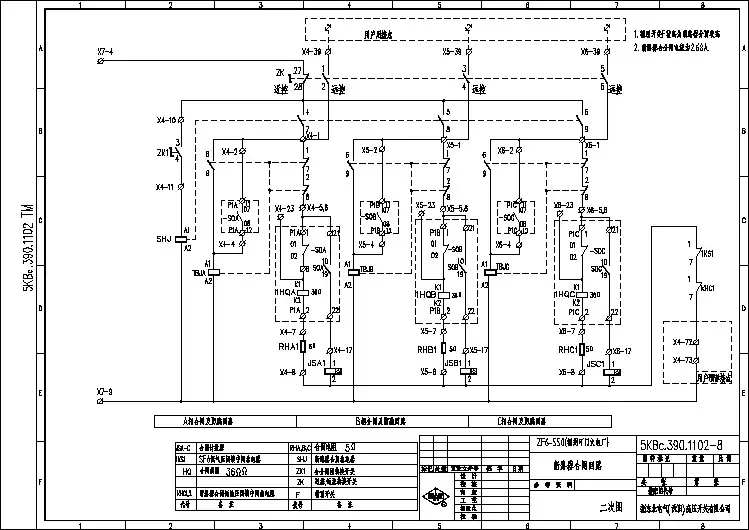

500KVGIS升压站二次图纸 KM-08
