电源系统电涌保护器(SPD)选用
电源系统电涌保护器（SPD）选用（2013版）一、主要依据《建筑物电子信息系统防雷技术规范》GB50343-2012《建筑物防雷设计规范》GB50057-2010二、按建筑物电子信息系统的重要性和使用性质，确定本单位目前的设计的建筑物（主要为住宅）的雷电防护等级为D级。
经计算当第一级浪涌保护器保护的线路长度大于100m时，需设第二级浪涌保护器，当第二级浪涌保护器保护的线路长度大于50m时，需在被保护设备处设第三级浪涌保护器；在具有重要终端设备或精密敏感设备处，可安装第三级SPD。
三、SPD的选用原则及主要参数1、第一级SPD（主要安装在建筑物380V低压配电柜（箱）总进线处）1.1、在IPZ0A或LPZ0B区与LPZ1区交界处，在电源引入的总配电箱出应装设Ⅰ级试验的电涌保护器。
主要参数需满足以下要求：波形 10/350μS最大持续运行电压 Uc≥253V电压保护水平 Up≤2.5KV冲击电流Iimp≥12.5KA1.2、当进线完全在LPZ0B或雷击建筑物和雷击与建筑物相连接的电力线路或通信线上的失效风险可以忽略时，可采用Ⅱ级试验的电涌保护器。
主要参数需满足以下要求：波形8/20μS最大持续运行电压Uc≥253V电压保护水平Up≤2.5KV标称放电电流In≥50KA1.3、过电流保护器（熔断器和断路器，优先使用熔断器），选用100A2、第二级SPD （主要安装在动力配电柜、楼层配电箱、水泵房、中央控制室、消防、电梯机房、屋面用电设备等）。
2.1、主要参数需满足以下要求：波形8/20μS最大持续运行电压Uc≥253V电压保护水平Up≤2KV标称放电电流In≥10KA2.2、过电流保护器（熔断器和断路器，优先使用熔断器），选用32A3、第三级SPD （主要安装在重要的终端设备或精密敏感设备处，如信息机房、办公室入室配电箱等）。
3.1、主要参数需满足以下要求：波形8/20μS最大持续运行电压Uc≥253V电压保护水平Up≤1.2KV标称放电电流In≥3KA3.2、过电流保护器（熔断器和断路器，优先使用熔断器），选用16A四、产品选用要求（需在说明中注明）选用的浪涌保护器（SPD）须经过北京雷电防护装置测试中心或上海防雷产品测试中心的检测通过，并经过当地防雷装置主管机构的备案。
浪涌保护器的测试.doc
浪涌保护器的测试.doc浪涌保护器的测试浪涌过电压保护器测试很复杂需要专业的设备才能测试。
一般在没有专业的设备的情况下判断好坏：可采用下面方法：1, 浪涌保护器有劣化指示功能的，可直接从指示窗口判断（一般绿色为正常，红色为损坏）2，可用万用表测试浪涌保护器的保护端到接地端的电阻，如：短路损坏(开路用此法不能判断)3，可用钳形漏流表测浪涌保护器地线的漏流。
合格判定：当实测值大于生产厂标称的最大值时，判定为不合格，如生产厂未标定出Iie 值时，一般不应大于20uA。
4、你先看铭牌，看下范围，拿个变压电源，带个负载，测试它的极限，如果很灵敏，每次都是一个值跳，3次就行了，如不是，5次中有没3次一样，每次都不一样的话，买新的吧。
浪涌保护器工作原理在配置计算机系统时，您可能购买的一个标准元件将是浪涌保护器。
浪涌保护器的大部分设计都能提供一个非常明显的功能——允许多个元件共用一个电源插座。
因为计算机系统是由各种不同的元件组成的，所以浪涌保护器确实是一个非常有用的装置。
但是带有浪涌保护器的电源板的另一个功能——保护计算机中电子设备免受电源浪涌的损害——要重要得多。
在本文中，我们将了解浪涌保护器（也称为浪涌抑制器），揭示其作用、适用情况和工作效果。
此外，我们还将介绍它能提供何种水平的保护，为什么即使您使用了优质浪涌保护器，也可能得不到需要的所有保护。
浪涌基本知识浪涌保护器系统的主要作用是保护电子设备免受“浪涌”的损害。
因此，如果您想知道浪涌保护器的作用，就需要弄清楚两个问题：什么是浪涌？电子设备为什么需要它们的保护？电涌或瞬变电压是指电压在电能流动的过程中大幅超过其额定水平。
在美国，一般家庭和办公环境配线的标准电压是120伏。
如果电压超过了120伏，就会产生问题，而浪涌保护器有助于防止该问题损坏计算机。
为了澄清这一问题，了解一些有关电压的知识会很有帮助。
电压是一种表示电势能差额的度量单位。
电流能够从一点流到另一点，是因为电线一端的电势能比另一端的电势能大。
SPD的选择原则方法
SPD的选择原则：首先划分建筑物内的雷电保护区，分为：LPZOA区、LPPB区、LPZl区及LPZn+l后续防雷区。
所有进入建筑物的外来导电物均在L—P20A或LP2PB与LPZl区交界处做等电位连接，并设置SPD，如有后续分区，一般也适用此原则。
然后，进行雷电流分流计算与雷击风险评估分级，并据此进行浪涌保护器的选择。
浪涌保护器从工作原理和性能上分为电压开关型、限压型和组合型。
(1)电压开关型SPD在无浪涌出现时为高阻抗，当浪涌电压达到一定值时突变为低阻抗，此类SPD通常采用放电间隙、充气放电管、闸流管和三端双向可控硅元件作为组件。
它的特点是放电能力强，但残压较高，通常为2—4kV，测试该器件一般采用10／350ps的模拟雷电：中击电流波形。
电压开关型SPD完全可以保护电气线路免遭雷电造成的涌流损害，特别适用于I级雷电过电压保护，所以，一般安装在建筑物LP20与LPZl区的交界处，可最大限度地消除电网后续电流，疏导10／350us的雷电冲击电流。
(2)限压型SPD在无浪涌出现时为高阻抗，随着浪涌电流和电压的增加，阻抗连续变小。
此类SPD通常采用压敏电阻、抑制二极管等作为组件，有时称这类SPD为钳制型SPD。
它的残压较低，测试该器件一般采用8／20us的模拟雷电：中击电流波形。
因其箝位电压水平比开关型SPD要低，故常用于II级或II级以下的雷电过电压和操作过电压保护。
它一般安装在雷电保护区建筑物内，疏导8／20us的雷电冲击电流，在过电压保护中具有逐级限制雷电过电压的功能。
(3)组合型SPD是由电压开关型组件和限压型组件组合而成，利用限压型组件对浪涌电压的反应速度非常快的特点，在一般雷电过电压的保护时，由它承受浪涌电流，其标称放电电流可达10—20kA；若遇到较大量级的雷电过电压，第一级由限压型组件组成的电路保险管自动断开，由第二级电压开关型组件进行雷电过电压保护。
作为组合型SPD，其电压型组件能随冲击电流容量一般>lOOkA。
浪涌保护器使用原则

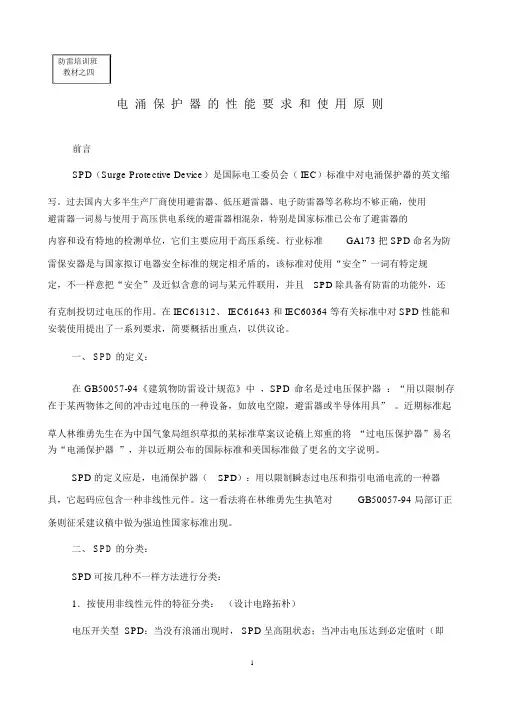

防雷培训班教材之四电涌保护器的性能要求和使用原则前言SPD（Surge Protective Device）是国际电工委员会（ IEC）标准中对电涌保护器的英文缩写。
过去国内大多半生产厂商使用避雷器、低压避雷器、电子防雷器等名称均不够正确，使用避雷器一词易与使用于高压供电系统的避雷器相混杂，特别是国家标准已公布了避雷器的内容和设有特地的检测单位，它们主要应用于高压系统。
行业标准GA173 把 SPD 命名为防雷保安器是与国家拟订电器安全标准的规定相矛盾的，该标准对使用“安全”一词有特定规定，不一样意把“安全”及近似含意的词与某元件联用，并且SPD 除具备有防雷的功能外，还有克制投切过电压的作用。
在 IEC61312、 IEC61643 和 IEC60364 等有关标准中对 SPD 性能和安装使用提出了一系列要求，简要概括出重点，以供议论。
一、 SPD 的定义：在GB50057-94《建筑物防雷设计规范》中，SPD 命名是过电压保护器：“用以限制存在于某两物体之间的冲击过电压的一种设备，如放电空隙，避雷器或半导体用具” 。
近期标准起草人林维勇先生在为中国气象局组织草拟的某标准草案议论稿上郑重的将“过电压保护器”易名为“电涌保护器”，并以近期公布的国际标准和美国标准做了更名的文字说明。
SPD 的定义应是，电涌保护器（SPD）：用以限制瞬态过电压和指引电涌电流的一种器具，它起码应包含一种非线性元件。
这一看法将在林维勇先生执笔对GB50057-94 局部订正条则征采建议稿中做为强迫性国家标准出现。
二、 SPD 的分类：SPD 可按几种不一样方法进行分类：1．按使用非线性元件的特征分类：（设计电路拓朴）电压开关型 SPD：当没有浪涌出现时， SPD 呈高阻状态；当冲击电压达到必定值时（即达到火花放电电压），SPD 的电阻忽然降落变成低值。
常用的非线性元件有放电空隙，气体放电管等。
开关型 SPD 拥有大通流容量（标称通流电流和最大通流电流）的特色，特别合用于易遭到直接雷击部位的雷电过电压保护。

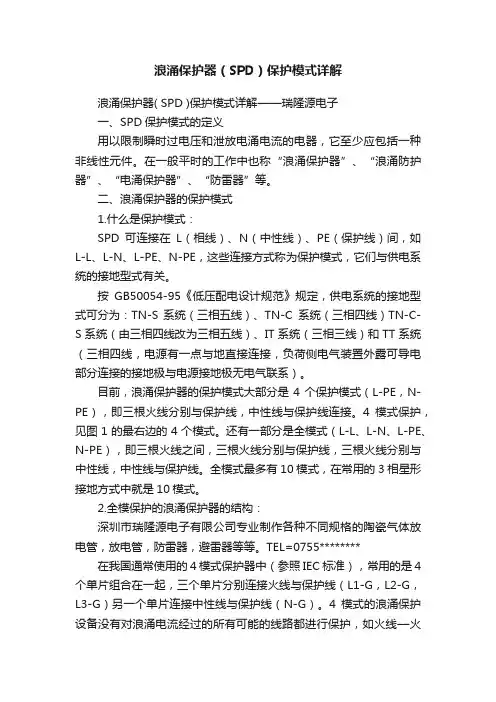

浪涌保护器（SPD）保护模式详解
浪涌保护器（SPD）保护模式详解浪涌保护器( SPD )保护模式详解——瑞隆源电子一、SPD保护模式的定义用以限制瞬时过电压和泄放电涌电流的电器，它至少应包括一种非线性元件。
在一般平时的工作中也称“浪涌保护器”、“浪涌防护器”、“电涌保护器”、“防雷器”等。
二、浪涌保护器的保护模式1.什么是保护模式：SPD可连接在L（相线）、N（中性线）、PE（保护线）间，如L-L、L-N、L-PE、N-PE，这些连接方式称为保护模式，它们与供电系统的接地型式有关。
按GB50054-95《低压配电设计规范》规定，供电系统的接地型式可分为：TN-S 系统（三相五线）、TN-C系统（三相四线）TN-C-S系统（由三相四线改为三相五线）、IT系统（三相三线）和TT系统（三相四线，电源有一点与地直接连接，负荷侧电气装置外露可导电部分连接的接地极与电源接地极无电气联系）。
目前，浪涌保护器的保护模式大部分是4个保护模式（L-PE，N-PE），即三根火线分别与保护线，中性线与保护线连接。
4模式保护，见图1的最右边的4个模式。
还有一部分是全模式（L-L、L-N、L-PE、N-PE），即三根火线之间，三根火线分别与保护线，三根火线分别与中性线，中性线与保护线。
全模式最多有10模式，在常用的3相星形接地方式中就是10模式。
2.全模保护的浪涌保护器的结构：深圳市瑞隆源电子有限公司专业制作各种不同规格的陶瓷气体放电管，放电管，防雷器，避雷器等等。
TEL=0755********在我国通常使用的4模式保护器中（参照IEC标准），常用的是4个单片组合在一起，三个单片分别连接火线与保护线（L1-G，L2-G，L3-G）另一个单片连接中性线与保护线（N-G）。
4模式的浪涌保护设备没有对浪涌电流经过的所有可能的线路都进行保护，如火线—火线之间（L1-L2，L1-L3，L2-L3），火线—中性线（L1-N，L2-N，L3-N）。
而北美电气电子工程师学会(IEEE)对电涌保护设备有明确规定：用于3相4线+地电路的电涌保护设备需要对电流经过的所有可能的线路进行保护，它们包括L-L，L-N，L-G，N-G。
电涌保护器 (SPD) 的测试参数
电涌保护器(SPD) 的测试参数信息产业部邮电设计院金山石宇海李跃进摘要：了解电涌保护器（SPD ）的测试参数是掌握SPD 防雷水平和产品品质的基础，对于测试参数满足通信局（站）雷电防护设计要求的SPD ，则该产品可以最大限度地保障通信系统的安全运行，否则将会对通信系统造成危害。
目前通信系统防雷已经成为通信防护领域最重要的内容之一，而在通信系统的雷电防护工程中合理地选择高质量和高可靠性的SPD 则是至关重要的，那么如何衡量SPD 的防雷水平和产品品质？目前主要是通过依据现行有效的测试标准，对SPD 产品的各个技术参数和指标一一进行测试，通过测试获得其科学、公正和有效的测试数据及结果。
而防雷工程设计人员则要依据这些测试数据和结果进行雷电防护工程设计。
可见要想合理和有效地选用SPD 产品，必须首先准确地了解SPD 的测试参数。
目前在我国通信防雷领域中所采用SPD 产品的主要测试参数有：•限压型SPD 标称导通电压和漏电流参数；•开关型SPD 的斜角波测试参数（100/V 、1kV/ m s ）；•限压型SPD 的标称放电电压和通流容量测试参数（8/20 m s ）；•开关型SPD 的标称放电电压和通流容量测试参数（10/350 m s ）；•残压及限制电压的测试参数；•点火电压的测试参数；•混合波测试参数。
图 1 的波形可定义如下：•视在头时间t f ：为雷电波冲击电流波峰值的10% 到90%( 见图1) 间的时间间隔的 1.25 倍；•视在原点O 1 ：为雷电波冲击电流峰值10% 和90% 两点画一直线与时间坐标轴的相交点。
•视在半峰值时间t t ：为从雷电波冲击电流视在原点O 1 到电流降到半峰值时刻之间的时间间隔；雷电波冲击电流测试，主要用于雷电浪涌保护器的冲击通流容量及其残压的测试，测试这两个参数的意义、要求及定义如下：1.1 标称放电电流和通流容量标称放电电流和通流容量是衡量雷电浪涌保护器允许通过雷电流水平的参数，也是工程设计人员选择防雷器的重要依据之一。
浪涌保护器的检测试方法
浪涌保护器的检测试方法
浪涌保护器的检测试方法
浪涌保护器来料检验方法
一、批量的100%用防雷元件测试仪测试浪涌保护器的和参数
压敏为： Uc=621 IL=20
放电管： Uc=600
二、并且每批抽样测试1～2套作如下试验：
1、用防雷元件测试仪测试浪涌保护器的和参数
如果没有测试点的，需拆出进行SPD内部测试：压敏电阻、放电管的实际参数
2、进行脱扣测试，按如下表的进行测试（用HT120KA-2雷电流冲击实验系统测试）
具体测试操作在HT120KA-2雷电流冲击实验系统测试作业指导书1检验项目及技术要求
1.1 检验项目及技术要求1
浪涌保护器来料检验方法7。
电涌保护器(SPD)作业指导书
电涌保护（SPD）作业指导书1.压敏电压U1mA（1）压敏电压U1mA实测值在下表中SPD的最大持续工作电压Uc对应的压敏电流的区间范围内。
（如表中无对应Uc值时，交流SPD的压敏电压值与Uc的比值不小于1.5，直流SPD的压敏电流值与Uc的比值不小于1.15）（2）后续测量压敏电压U1mA时，除满足上述要求外，实测值还应不小于首次测量值的90%。
（2.泄露电流I ie（1）泄露电流的实测值I ie应不超过生产厂标称的I ie最大值；如生产厂未声称泄露电流I ie时，实测值应不大于20μA。
多片MOV并联的SPD，其泄露电流的实测值I ie应不超过生产厂标称的I ie最大值；如生产厂未声称泄露电流I ie时，实测值应不大于20μA乘以MOV阀片的数量。
不能确定阀片数量时，SPD的实测值不大于20μA；（2）后续测量I1mA时，单片MOV和多片MOV构成的SPD，其泄露电流I ie的实测值应不大于首次测量值的1倍。
3.绝缘电阻：SPD的绝缘电阻测试仅对SPD所有接线端与SOD壳体间进行测量。
先将后保护装置断开电源后，用不小于500V绝缘电阻测试仪正负极各测试一次，测量指针应在稳定之后或施加电压1min后读取，（不小于50MΩ）。
4.两端引线长度：SPD两端的引线长度之和宜不大于0.5m，电源SPD的有效电压保护水平U p/f（SPD两端引线上产生的电压）应低于被保护的耐冲击过电压额定值Uw户外线进入建筑物处可按1KV/m计算（8/20μs、20KA 时）5.连接导线截面：检测方法：量测、绝缘电阻测试仪、压敏电压测试仪、万用表。
浪涌保护器标准
浪涌保护器标准一、术语和定义浪涌保护器（Surge Protective Device，简称SPD）是一种用于限制瞬态过电压和泄放电涌电流的设备，从而保护设备免受雷电、操作过电压等电磁干扰的影响。
二、浪涌保护器类型根据不同的应用场合和需求，浪涌保护器可分为以下几种类型：1.电压开关型（Voltage Switching Type）：用于并联在电源线路上，通常采用无间隙氧化物压敏电阻（MOV）或放电间隙（Gas Tube）作为核心元件。
在过电压时，MOV或Gas Tube短路，将过电压限制在较低的水平。
2.限压型（Voltage Limiting Type）：与电压开关型类似，但限压型SPD在过电压时不会立即短路，而是通过限制电压幅值来保护设备。
通常采用压敏电阻（MOV）或二极管作为核心元件。
3.组合型（Combination Type）：结合了电压开关型和限压型的特性，通常采用气体放电管（GDT）作为核心元件。
在过电压时，GDT首先出现辉光放电，将电压限制在较低水平；当电压继续升高时，GDT会发展为电弧放电，进一步限制电压幅值。
三、性能要求浪涌保护器应满足以下性能要求：1.最大持续运行电压（Uc）：在正常工作条件下，SPD能承受的最大直流电压或最大交流峰值电压。
2.标称放电电流（In）：在给定的波形和条件下，SPD能够承受而不损坏的最大电流。
根据不同的使用场合，可分为In（3+1）和In（2+1）等类型。
3.最大放电电流（Imax）：在规定的波形和条件下，SPD能够承受而不损坏的最大电流。
该值应大于或等于标称放电电流。
4.残压（Ures）：在放电过程中，SPD两端的最大电压。
该值应低于设备的耐压水平。
5.响应时间（Td）：从开始出现浪涌到SPD启动并开始泄放电能的时间。
响应时间应尽可能短，以减小浪涌对设备的影响。
6.漏电流（Id）：在正常工作条件下，SPD的漏电流应小于规定值，以确保不会影响设备的正常运行。
什么是SP电涌保护器？如何选择电涌保护器SPD
什么是S P D电涌保护器浪涌（Surge），又称电涌，突波，是指瞬间超出稳定值的峰值，包括浪涌电压和浪涌电流。
供电系统的浪涌主要来自两方面的原因：1.外部（雷电原因）2.内部（电气设备造成的过电压，往往是毫秒级；）由于瞬时的电压和电流极大，极有可能对用电设备和电缆造成危害。
SPD是Surge Protective Device的缩写，中文名称为“电涌保护器”，是一种限制瞬态过电压和泄放电涌电流，从而保护电气或电子设备的器件。
SPD一般是与被保护的设备并联，当产生过压时，可以起到分流和限压的效果，防止过大的电流与电压对设备产生损害。
市场上常见的称谓还有“电涌防护器”、“浪涌保护器”、“防雷栅”、“防雷器”、“避雷器”、“过电压保护器”、“电流放电器”、“突波抑制器”等。
根据所保护的对象不同，SPD主要分为：信号SPD,电源SPD, 数据网络SPD等。
电涌保护器（SPD）都有哪些类型？怎么选？SPD的分类常规而言，SPD一般分为两类：信号SPD：产品需符合GB/T 18802.21 / IEC 61643.21《低压电涌保护器?第21部分:?电信和信号网络的电涌保护器(SPD)—性能要求和试验方法》标准要求。
电源SPD：产品需符合GB 18802.1 / IEC 61643.1《低压电涌保护器(SPD)?第1部分:?低压配电系统的电涌保护器?性能要求和试验方法》标准。
针对电源SPD的细分类还有开关型SPD和限压型SPD。
开关型SPD指的是采用气体放电管（GDT）、火花间隙等开关型元器件的SPD；限压型SPD采用压敏电阻（MOV）等限压型元器件的SPD按照SPD的使用的场合，除了信号SPD，电源SPD之外，还可以分为现场安装型SPD，本安型SPD，视频SPD，网络SPD等。
适合选用信号SPD标称供电电压为24VDC的两线制、三线制、四线制的4mA~20mA信号仪表，回路直流电源线属于信号供电，应为信号仪表类型，不属于直流电源类，应按信号仪表配备信号SPD。
浪涌保护器(spd)上端的断路器或熔断器的选择
浪涌保护器（SPD）上端的断路器或熔断器的选择2012-02-16 08:21:42| 分类：电气| 标签：|字号大中小订阅浪涌保护器后备保护元件可采用熔断器和小型断路器或塑壳断路器，与SPD配合后，应可保护在额定电涌电流作用时，后备保护元件不动作，保证电涌电流的正常泄放，同时其作用在支路上的残压Ur低于用电设备的保护水平Up。
以保证系统及用电设备安全。
具体的选用可参见下表：放电（冲出）电流熔断器额定电流A 断路器额定电流A 备注5kA（8/10）32 gG 6 C型15kA（8/10）40 gG 10 C型20kA（8/10）50 gG 16 C型30kA（8/10）63 gG 25 C型40kA（8/10）100 gG 40 C型60kA（8/10）160 gG 100 C型25kA（10/350）250 gG 选用塑壳断路器35kA（10/350）315 gG施耐德常见技术问题解答50KA (10/350) 断路器为160A NS160N TM-D35KA (10/350) 断路器为125A NC125H C65KA (8/20) 100KA 断路器为50A C65-NC100 C40KA (8/20) 断路器为20A C65 C8~20KA (8/20) 断路器为10A C65 C浪涌保护器上端开关或熔断器选择方法：根据（浪涌保护器的最大保险丝强度A）和（所接入配电线路最大供电电流B）来确定（开关或熔断器的断路电流C）。
确定方法：当：B>A时C小于等于A当：B＝A时 C小于A或不安装C当：B<A时C小于B或不安装C浪涌保护器前加设熔断器是否合理？？本人曾经做过一个工程进线的低压配电柜加设了浪涌保护器，浪涌保护器的前面加设了断路器，本人就不太明白既然起保护作用，就该时时刻刻起保护作用，为什么加设断路器？现在本人做的一个工程居然在浪涌保护器前面设置了熔断器（没断路器），本人也不明白，熔断器不是电流较大时熔断吗，熔断了还起什么保护作用？？请高手给与指点，不胜感激。
浪涌保护器(SPD)的相关参数和试验
浪涌保护器(SPD)的相关参数和试验在建筑电气设计中，防范过电压及分泄雷电流需要采用到SPD,那么SPD是什么元器件，以及SPD有些什么参数，下面我们一起来了解一下吧。
浪涌保护器(SPD): 用于限制瞬态过电压和分泄电涌电流的器件。
SPD主要用在低压配电系统和信息系统中，用于对雷电过电压、操作过电压、雷击电磁脉冲和电磁干扰脉冲的防护。
如果是高压侧防范以上过电圧，则采用避雷器。
第三级防需箱ES-DM020(1)浪涌保护器(SPD)的主要参数：1) 最大持续运行电压(Uc):指可持续加于SPD 保护模式的最大均方根电压(有 效值)或直流电压。
它实际上是SPD 的额定电压。
Uc 值与SPD 产品的使用寿命、电压保护水平有关。
如果Uc 值选择偏高，虽然能 延长产品的使用寿命，但其残压也相应提高，对被保护对象是不利的。
2)标称放电电流(In): 流过电涌保护器8/20 y s 电流波的峰值电流。
该参数用于SPD 做1【级试验，也用于对SPD 做【级和I 【级试验的预处理。
在SPD 的相关标准中，规定了一系列的In 值，某一型号SPD 设计制造时的LI 标是要达 到某一等级，就选用In 系列中相应的In 值进行试验，试验合格后，该SPD 的 In 值就可以确定为选中的值。
_ L2-L3 -变压器主配电柜楼层分配电柜专用配电柜151J弓⑥劝©7第一级防宙箱ES-B1-40 60 80第二级防需箱ES-C1-20 ES-C2-15 20303）I I级试验中的最大放电电流（Imax）：流过电涌保护器8/20 P s电流波的峰值电流。
该参数从定义上与标称放电电流（In）相同，但SPD标准在给出In系列值的同时, 也给出了Imax系列值，且同一等级中Imax>In。
某一SPD采用某一等级的In并通过了试验，并不能保证该SPD选用同一等级的Imax通过试验。
因此尽管In 和Imax 都是8/20 u s电流波的峰值，但是在试验时所采用的电流波的峰值和通过电流的次数是不一样的。
浪涌保护器（SPD）的设计要点和选型原则
浪涌保护器（SPD）的设计要点和选型原则当前随着科技发展，电子产品种类越来越多，应用领域也越来越广广泛。
但是这些电子产品耐冲击电压水平一般都低于低压配电装置。
因此它们很容易受到电压波动-即浪涌电压-的损害，所谓浪涌又称瞬态过电压，是在电路中出现的一种瞬时的电压波动，在电路中通常可以持续约百万分之一秒，比如在雷电天气中，雷电脉冲可能会在电路中产生电压波动。
220V电路系统中会产生持续瞬间可达到5000或10000V的电压波动，也就是浪涌或者瞬态过电压。
我国的雷电区较多，而雷电又作为在线路中产生浪涌电压的一个重要因素，因此加强在低压配电系统中的防雷电保护就显得十分必要。
浪涌保护器既过电压保护器，工作原理是当电力线、信号传输线出现瞬时过电压时，浪涌保护器就会将过电压泄流来将电压限制在设备所能承受的电压范围内，从而保护设备不受电压冲击。
浪涌保护器在正常情况时，处于高电阻状态，不发生漏流；当电路中出现过电压时，浪涌保护器就会在极短时间内被触发，将过电压的能量漏流，保护设备；过电压消失后，浪涌保护器恢复高阻状态，完全不会影响电源的正常供电。
一、浪涌保护器的设计（1）SPD设计的不足目前，SPD的设计还存在很多不足的地方,在实际的施工中造成了很多问题,甚至造成工程延期,具体如下:1）对设计的描述太过简单,意思表达不清晰,安装要求也不够具体,施工时容易造成很多的不确定性,可能会使要被保护的电子设备受到破坏或经济损失。
2）浪涌保护器的设计不够灵活，有时甚至直接套用固定的防雷施工图，没有根据配电系统的接地制式进行针对性的设计，可能会导致SPD在具体接线安装时出现错误。
3）在配电系统图中，SPD的设计参数不够完整，如电压保护水平UP、是否防爆、最大运行电压Uc等重要参数未设计或部分设计，又或者部分参数不准确，造成浪涌保护器实际运行中出现故障或对电子设备的损坏。
4）设计说明书不详细。
一般地，要有针对SPD设计进行详细说明的设计说明书，如建设项目概况、设计的依据、是否包含有电子信息系统、SPD设计的防护等级等。
浪涌保护器（SPD）相关技术问题详解
浪涌保护器（SPD）相关技术问题详解浪涌保护器，也叫防雷器，英文简写为SPD，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
本期专题将详细解析浪涌保护器的选型及安装等相关技术问题。
晃的SPD的工作原理SPD是电子设备雷电防护中不可缺少的一种装置，其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击。
浪涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。
用于浪涌保护器的基本元器件有：放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
按其工作原理分类，SPD可以分为电压开关型、限压型及组合型。
1）电压开关型SPD。
在没有瞬时过电压时呈现高阻抗，一旦响应雷电瞬时过电压，其阻抗就突变为低阻抗，允许雷电流通过，也被称为“短路开关型SPD”。
2）限压型SPD。
当没有瞬时过电压时，为高阻抗，但随电涌电流和电压的增加，其阻抗会不断减小，其电流电压特性为强烈非线性，有时被称为“钳压型SPD”。
3）组合型SPD。
由电压开关型组件和限压型组件组合而成，可以显示为电压开关型或限压型或两者兼有的特性，这决定于所加电压的特性。
常用SPD简介（1）开关型电源防雷器 MG-50B产品特点：1）主材采用多层石墨间隙和高耐热的特氟纶隔环。
2）无漏流、无续流，可安装在电表前端。
3）无需额外加装电路熔断保护装置。
4）泄放能量大。
5）使用寿命长。
（2）开关型电源防雷器 MG-15产品特点：1）标准模块化设计，标准35mm导轨安装，使用方便。
2）核心器件采用压敏电阻（MOV），通流容量大，输出残压低，响应速度快。
3）每只模块都设置两至三组脱扣装置，其中一组芯片老化时，其他正常的芯片可继续使用。
浪涌三级等级划分标准
浪涌三级等级划分标准
浪涌保护器（SPD）的等级划分标准主要依据其测试波形、参数以及使用场合进行划分。
具体来说，浪涌保护器可以分为以下三个等级：
1. 一级浪涌保护器：这类浪涌保护器按照国家标准主要是指进行T1试验的浪涌保护器，测试波形为10/350us，主要参数用冲击电流Iimp标识。
2. 二级浪涌保护器：这类浪涌保护器按照国家标准指的是T2试验≥40kA的浪涌保护器。
测试波形为8/20us，参数用最大放电电流Imax和标称放电
电流In标识。
3. 三级浪涌保护器：这类浪涌保护器一般指的是20kA的浪涌保护器。
另外，依据所选择的浪涌保护器和预估的环境危害，维护系统软件的开关电源和机器设备所需要的保障措施可以分为三个级别。
B类浪涌保护器主要用于/50μs的冲击电压和较大冲击电流Iimp的实验，Iimp的波型为
10/350μs，最大4kv（符合IEC、IEC标准）。
C类浪涌保护器主要用于标称充放电电流In，冲击电压/50μs的冲击电压和较大冲击电流Iimp的实验，Iimp的波型为8/25ms。
以上信息仅供参考，如需了解更多信息，建议查阅专业书籍或咨询专业人士。
