工程图学第六章 机件形状的表示方法
《工程图学基础》第6章 机件的常用表达方法
工程图学基础
工程图学基础
工程图学基础
工程图学基础
（4）注意 当机件被剖结构为回转体时允许将该结构的中心线作为局部剖视与视
图的分界线。
工程图学基础
（4）注意 当对称机件的轮廓线与对称中心线重合，不宜用半剖，可采用局部剖切。
错误
正确
工程图学基础
（4）注意 当轴、手柄、连杆等实心件上有小孔或槽需要表达时，宜采用局部
剖视。
工程图学基础
（5）波浪线的画法 表示剖切范围的波浪线只能画在机件的实体部分，不能画在机件的空
心处或超出机件轮廓，并且波浪线不应和图形中其他图线重合。
伸出轮廓之外 ×
×
× 伸出轮廓之外
穿过零件的中空处
工程图学基础
（5）波浪线的画法 波浪线不应和图形中其他图线重合。
不能与其他图线重合 错误
正确
工程图学基础
斜视图的形成过程
工程图学基础
2.标注与配置
按照向视图的方式来标注和配置。 斜视图的断裂边界用波浪线或 必要时，允许旋转放正后画出， 双折线表示，其画法与局部视图 需要画出旋转符号及相同的字母 基本相同
工程图学基础
第二节 剖视图
一、剖视图的定义及画法
1. 剖视图
假想用剖切面（平面或柱面）把机件剖开，将处在观察者和剖切 面之间的部分移去，而将其余部分向投影面投射，所得图形称为剖视 图（简称剖视） 。
工程图学基础
剖视图
断面图
工程图学基础
3. 断面图的种类
断面图
移出断面图——画在视图外的断面图 重合断面图——画在视图内的断面图
二、移出断面图
1. 配置
（1）应尽量配置在剖切符号 或剖切平面迹线的延长线上
工程制图教程：第6章 机件图样的画法
4. 画剖视图应注意的问题
(1) 假想剖切 剖视图是假想把物体剖切后画出的投影， 其他未取剖视的视图应按完整的物体画出。
(2) 虚线处理 为了使剖视图清晰，凡是其它视图上已经表 达清楚的结构形状，其虚线省略不画。
(3) 剖视图中不要漏线 剖切平面后的可见轮廓线应画出。
5. 画剖视图的注意事项小结
6. 应用举例（补全主视图中的漏线）
A- A B -B C-C
A
A B
BC
C
正确
错误
6.2.2
剖视图的种类及应用
全剖视图 半剖视图 局部剖视图
剖视图
1.全剖视
用剖切面完全地 剖开物体所得的 剖视图 称为全剖 视图。
A－A
适用范围：
外形较简单， 内形较复杂， 而图形又不对 称时。
A A
重点表达内形。
(3) 在剖视图的上方用大写拉丁字母标出剖视图的名称“-”， 并在剖切符号附近注上相同的字母，字母必须水平书写 。
剖视图省略标注的情况：
(1) 当剖视图按基本 视图关系配置时，可省略 箭头。
(2) 当单一剖切平面通过物体的对称平面 或基本对称平面，且剖视图按基本视图关系配 置时，可以不加标注。
③ 弥补全剖视图的不足。 ----当机件的内外形都较复杂，而图形又不对称时。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线只能画在物体表面的实体部分，不得穿越孔 或槽（应断开），也不能超出视图的轮廓线之外。
×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中心线作局 部剖的分界线。
机件的常用表达方法
视图 剖视图 断面图 局部放大图 规定画法和简化画法 综合应用举例
工程图学-零件的基本表示法
绘图步骤
1）确定主视图； 2）确定其他图形； 3）绘制支架图形。
【例6-2】绘制如图6-43所示的泵体。
圆柱体及空 腔
连接板与 肋板
分析：该泵体的上部是由同一 轴线、不同直径的三个圆柱体 组成，其内部有圆形空腔，两 侧有圆形凸台，凸台内有圆孔； 泵体的底部是一个长方形底板， 底板上面有两个安装孔；中间 部分有连接板和肋板，把上部 和底部连接起来。
用剖切面将机件局部地剖开所得到的剖视图称为局部剖视图。
局部剖视图是一种比较灵活的表达方法，适用情况比较多，一般应 用在需表达机件的局部内形，或者不宜采取全剖视、半剖视时。局部剖 视图的剖切范围根据表达需要而确定，小于或大于半个视图均可，但在
一个视图中不宜多处使用，以免使图形支离破碎，给读图增加困难。
二、向视图
向视图是基本视图的另一种表达方式，是可以自 由移位（不能旋转）的视图。当不便于按基本视图配 置时，可以采用向视图表达。为便于识读和查找向视 图的位置，须在向视图上方进行标注。
三、局部视图
局部视图是将机件的某一部分向基本投影面投影 所得的视图，主要用于表达机件的局部外形。
四、斜视图
斜视图是将机件向不平行于任何基本投影面的平面 投影所得的视图，主要用于表达机件倾斜结构的外形。
2．几个平行的剖切面
当机件上有多个内部结构，且这些结构的对称面不在一 个平面内但相互平行时，可采用几个平行的剖切平面剖切机 件。这种剖切常用于获得全剖视图的场合，根据机件结构特 点有时也可画成半剖视图或局部剖视图。
绘制剖视图时注意
3．几个相交的剖切面
当机件上有多个内部结构，且这些结构的轴线或对称中心 面既不在同一平面或柱面上，也不在若干相互平行的平面上时， 可采用几个相交的剖切面剖切机件。
机件形状的基本表示方法

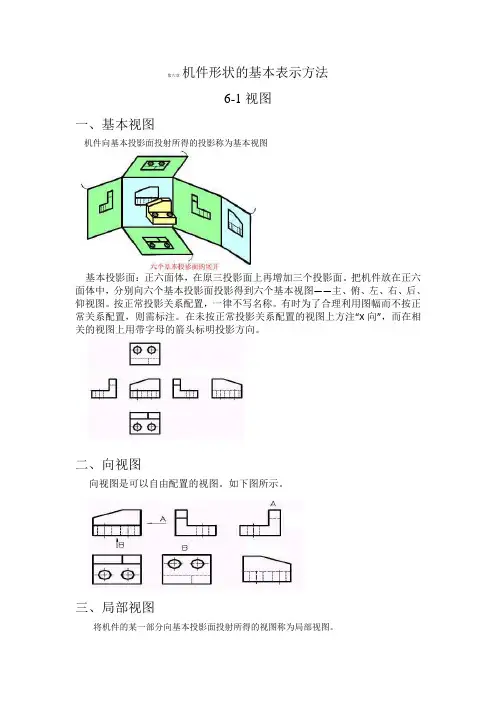

第六章机件形状的基本表示方法6-1视图一、基本视图机件向基本投影面投射所得的投影称为基本视图基本投影面：正六面体，在原三投影面上再增加三个投影面。
把机件放在正六面体中，分别向六个基本投影面投影得到六个基本视图——主、俯、左、右、后、仰视图。
按正常投影关系配置，一律不写名称。
有时为了合理利用图幅而不按正常关系配置，则需标注。
在未按正常投影关系配置的视图上方注“X向”，而在相关的视图上用带字母的箭头标明投影方向。
二、向视图向视图是可以自由配置的视图。
如下图所示。
三、局部视图将机件的某一部分向基本投影面投射所得的视图称为局部视图。
%画法：画出局部，用波浪线与其它部分分开，范围大小据实际情况确定。
当局部结构完整时，波浪线不画。
配置：配置在箭头所指投影方向，且与视图符合投影关系，必要时可配置在其它位置。
标注：视图上方用大与字母标出视图名称“X向”，相应视图附近用箭头指明投影方向，并注上相同的字母。
四、斜视图(2）机件向不平行于任何基本投影面的平面投影所得的视图称为斜视图。
画法：只需画出倾斜结构的形状，而用波浪线将倾斜部分与其余部分分开。
配置：配置在箭头所指方向，且符合投影关系，必要时可配置在其它位置，为了配置紧凑，允许斜视图旋转画出。
（旋转角〈90〉）标注：视图上方标“X向”，相应视图附近用箭头指明投影方向和表达部位，并标相同字母，字母均水平标写。
如斜视图旋转画出，则注“X向旋转”。
:6-2剖视一、剖视图的概念假想用一个平面在适当的地方剖开机件，将观察者和剖切平面之间的部分移走，其余部分全部向投影面投影，所得的视图称为剖视图。
（剖开后可更好地观察内部结构，不可见的孔、槽的轮廓线变成可见的了。
）二、剖视图的配置和画法1、剖视图及剖切位置的确定根据机件的结构特点确定2、剖视图的画法确定剖切平面的位置，画出剖切平面后所有可见轮廓线，凡被剖切到的实心部分，均应画出剖面符号，并用规定的方法进行标注。
3、剖面符号的画法三、-四、剖视图的种类按表达范围分：一、全剖视二、1.定义：用剖切平面完全地剖开机件所得的剖视图。
第六章 机件形状的基本表示方法1
• 第六章 机件形状的基本表示方法
§6-1 视图 §6-2 剖视图 §6-3 断面图 §6-4 局部放大图 §6-5 简化画法
一、基本视图
§6-1 视图
用正投影法所绘制出机件的图形（多面正投影），称为视图。视图一般 只画可见轮廓，必要时才画不可见轮廓。
视图包括：基本视图、向视图、局部视图和斜视图
一、基本视图
§6-1 视图
一、基本视图
§6-1 视图
选用恰当的基本视图，可以清晰地表示机件的形状。
二、向视图
§6-1 视图
பைடு நூலகம்
三、局部视图
§6-1 视图
四、斜视图
§6-1 视图
第六章 机件形状的基本表示方法
在生产实际中，当机件的形状和结构比较复杂时，如果仍用前 面所讲的两视图或三视图，就难于把它们的内外形状准确、完整、 清晰地表达出来。为了满足这些要求，国家标准规定了视图、剖视 图、断面图、局部放大图、和简化画法，本章着重介绍一些常用的 基本表示方法。
国家标准规定：绘制技术图样时，应考虑看图方便。根据机件 的结构特点，选用适当的表示方法。在完整清晰地表示机件形状的 前提下，力求制图简便。
机械制图(工程图学)第六章 制图的基本知识和技能
粗实线 细实线 波浪线 细折线 细虚线
05
06 07
细点画线
粗点画线 细双点画线
G
J K
红色
棕色 粉色
南京师范大学xws
14
各种图线的应用举例见图6-11。
图6-11 各种线型的应用
南京师范大学xws 15
图线的画法和注意事项：如图6-12
1) 各类图线相交时，应尽量在线段处相交。 2) 在同一张图样中，同类图线的宽度应基本一致，细虚线、细点画线及细 双点画线的线段长短和间隔应各自大致相等，并且首尾应是线段。 3) 当细虚线成为粗实线的延长线时，在虚、实线的连接处，应留出空隙。 4) 绘制圆的对称中心线时，圆心应为线段的交点，对称中心线的两端应超 出圆弧3～5mm。 5) 绘制较小的图形上的细点画线或细双点画线有困难时，可用细实线代替。 6) 当各种线条重合时，应按粗实线、虚线、点画线的优先顺序画出。
图6-18多个半圆和整圆的尺寸注法
南京师范大学xws 25
4) 球体的尺寸标注 标注球面直径或半径时，应在符号“Φ” 或“R”前再加注符号“S”，图6-19。
图6-19球面尺寸的注法
南京师范大学xws
26
5) 小尺寸的注法
在图形上的较小尺寸，在没有足够的位置画箭头或注写 数字时，可按图6-20的形式标注。标注小圆弧半径的尺寸线， 不论其是否画到圆心，但其方向必须通过圆心。
30°
36
16 16
36
80
36
.
.
36
30
36
32
36
36
(a)
(b) 图6-16线性尺寸数字的方向
南京师范大学xws
(c)
21
② 角度尺寸数字——角度数字水平写。一般注在
机件常用的表达方式精选全文
（2）机件的内外形状都需表达，但不能或不宜采用 半剖视图，如图6.16所示。
（3）对称机件的轮廓线与中心线重合，若采用半剖 视图易引起误解，宜采用局部剖视，如图6.17所 示。
图6.16 内外均要表达时的表达方案
图6.17 不宜采用半剖的局部剖
6.2.3 剖切面的种类 为了表达各种结构形状的机件，可 以选择以下三种剖切面剖开机件： 图6.18 单一剖切柱面剖得的全剖视 图
R=符号与字体高度
h=R 符号笔画宽度h=0.1h 图6.6 旋转符号
6.2 剖视图
当机件的内部结构比较复杂时，视图上虚线会很多，由于 视图上虚线、实线交错重叠往往影响视图表达的清晰，又 不利于尺寸标注，不便于看图。为了清晰地表达机件的内 部结构形状，通常采用剖视的表达方法。
剖视图的概念
1. 剖视图的形成
（a）
图6.5 斜视图
斜视图一般按投影关系布置，如 图6.5（b）所示，必要时也可以 布置在其他位置，并且在不致引 起误解时允许将视图旋转，旋转 方向和旋转角度的确定应考虑便 于看图，此时视图的标注形式应 改变为图6.5（c）所示。表示该 视图名称的大写拉丁字母应靠近 旋转符号的箭头端，旋转符号的 箭头指向应符合旋转方向，也允 许将旋转角度注写在字母之后。 旋转符号的画法如图6.6所示。 无论斜视图如何配置，箭头应与 所表达的部分垂直，而字母应水 平方向注写。
图6.18 单一剖切柱面剖得 的全剖视图
(a)
(b)
图6.19 用单一的倾斜剖切平面剖切
特殊地，单一剖切平面也可以用不平行于基本投影面的斜剖 切面剖开机件，如图6.19中的A-A全剖视图，用于表达机 件上倾斜的内部结构。在不致引起误解时，允许将图形旋 转，此时应在剖视图的上方加注旋转符号，旋转符号的画 法和注写要求与斜视图要求相同，如图6.19（b）所示。
建筑大学画法几何及工程制图机件形状的表达方法
建筑大学画法几何及工程制图教案第五章机件形状的表达方法由于零件的作用不同，其结构形状是多种多样、千变万化的。
为能把各种零件的结构形状（内、外）正确、完整、清晰地表达出来，以便于看图，需要各种不同的表达方法。
本章重点介绍《机械制图》GB/T14689-93所规定的图样画法。
绘制工程图样时，应首先考虑看图方便。
根据零件的结构特点，选择适当的表达方法，在完整、清晰地表达零件各部分结构形状的前提下，力求绘图方便。
§5-1 视图视图：机件向投影面投影所得的图形（一般只有可见部分，必要时才画视图不可见部分）视图主要用来表达机件的外部结构形状。
视图分为：1．基本视图；2．辅助视图（局部视图、斜视图、旋转视图）。
一、基本视图1．基本视图：机件向基本投影面投影所得的视图，称为基本视图。
当机件的外部形状比较复杂并在上下、左右、前后各个方向形状都不同时，用三个图5—1 六个基本视图的展开方法视图往往不能完整、清晰地把它们表达出来。
因此《机械制图》GB/T14689-93规定，采用正六面体的六个面作为基本投影面，将物体放在其中，分别向六个投影面投影（如图5—1、图5—2）。
得到六个基本视图：主视图、俯视图、左视图、右视图、仰视图、后视图，这六个视图称为基本视图。
展开方法：均按第一角投影法见5-1（正立面不动）。
2．其视图应按投影展开位置配置，此时不必标注视图的名称（图5—2）。
3．若不能按规定位置配置视图，则应在该视图上方标注视图名称“×向”（×——是大字拉丁字母的代号），并在相应视图的附近用箭头标明投影方向，同时注上同样字母。
（图5—3）。
注：主视图、俯视图、左视图必须按规定位置配置。
4．六个基本视图的关系：主、俯、仰、后长对正；主、左、右、后高平齐；俯、左、仰、右宽相等。
图5—2六个基本视图的配置图5—3向视图5．虽然有六个基本视图，但在绘图时应根据零件的复杂程度和结构特点选用必要的几个基本视图。
工程制图常用机件的表达方法
适合作局部视图的机件
图7-3(b) 局部视图
7.1.3 斜视图 机件向不平行任何基本投影面的平面进行投影所得
的视图，称为斜视图。如图7–4所示的机件，其倾斜部 分在俯视图和左视图上均得不到真形投影。
设立一个与该倾斜部分平行且与正面投影面垂直的 新投影面，将该倾斜部分向这个投影面进行投影，以反 映倾斜部分的真形，即得到斜视图，如图7–5所示。
图7-4 斜视图
斜视图的画法：
A V
斜视图一般按箭头 所指的方向，且符 合投影关系配置（ 图7–5（a））；有 时为了合理利用图 纸幅面，也可配置 在其它适当位置（ 图7–5（b））。
图7-5 斜视图
斜视图的画法 A
A A
(a) 图7-5
画斜视图的注意事项：
(b)
斜视图通常按向视图的配置形式配置。
图7-9 剖视图画法(b)
(2) 错误
图7–7 剖视图上的虚线
⒌ 几种结构不同的零件的剖视
A-A
B -B
C-C
A
AB
BC
C
7.2.2 剖视图的种类 按剖切范围，剖视图可分为全剖视图、半剖视图和局
部剖视图三种。 1. 全剖视图 用剖切面完全地剖开机件所得的剖视图，称为全剖
视图。如图7–7中的主视图即为全剖视图。 当机件的外形比较简单(或外形已在其它视图上表达
画局部视图的注意事项：
B CA
C
图7-3(a)
B 1）用带字母的箭头指明要 表达的部位和投射方向， 并注明视图名称。
A
2）局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时，波浪线可省略。
3）局部视图可按基本视图 的配置形式配置，也可 向视图的配置形式配。
机件形状的常用表达方法
一、基本视图和其他视图教学过程：1、课前复习提问：三视图的“三等”关系与方位关系。
2、讲授新课：六个基本视图当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。
就得到六个视图，这六个视图是向基本投影面投影得到的视图，称为基本视图。
如下图。
尺寸关系：六个基本视图的尺寸仍符合“三等”关系：主视图、俯视图、仰视图长对正；主视图、左视图、右视图、后视图高平齐；左视图、右视图、俯视图、仰视图宽相等。
方位关系：（见上图）围绕主视图配置的视图，靠近主视图的一面均为后面。
其他视图：1、局部视图定义：将机件的某一部分向基本投影面投影所得的视图。
是一个不完整的基本视图。
画法：在图上方，标出“╳”向（其中“╳”为大写字母）并在相应的视图附近指明投影方向和相同的字母。
局部视图最好画在有关视图附近，并直接保持投影关系。
也可画在图纸内的其他地方，当表示投影方向的箭头标注在不同的视图上时，同一部位的局部视图图形可能不同。
局部视图的范围用波浪线表示。
当所表示的图形结构完整、而外轮廓线呈封闭时，则波浪线可省略。
2、斜视图：定义：机件向不平行任何基本投影面的平面进行投影所得的视图。
画法：只画出机件倾斜部分的真形，其余部分用波浪线断开。
当所表达的倾斜部分的结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。
画法一般按箭头所指的方向且符合投影关系配置。
但也可旋转画，标注为“╳向旋转”。
3、旋转视图定义：当机件某一部分的结构是倾斜的而该部分又具有回转轴线时，可将其旋转至与投影面平行的位置再进行投影。
一般不加任何标注。
作用：用于表达机件具有回转轴线的倾斜部分的外形。
（1）（2）教学过程：复习提问：剖视图的概念。
金属材料剖切符号的画法。
讲授新课：常见的几种剖视图按剖切范围分类，可分为全剖视图、半剖视图、局部剖视图三种。
1、全剖视图（1）定义：用剖切平面完全剖开机件所得的剖视图。
机件表达方法
断面图的种类
1. 移出断面图 移出断面图的标注：标注内容与剖视图相同。
配置在剖切符号延长线上，可省略字母。
断面图的种类
1. 移出断面图 移出断面对称或按投影关系配置，可省略箭头。
B B－B
B
断面图的种类
1. 移出断面图 移出断面对称且配置在剖切符号延长线上，不必标注。
体倾斜表面相平行。
将倾斜部分向辅助斜 投影面进行投影。
H
将机件向不平行于任何基本投影面的平面（斜投影面）投 射而得到的视图称为斜视图。
视图
4. 斜视图
VA
H
A A
视图
4. 斜视图
画斜视图时的注意事项：
在斜视图的上方用大写的拉 丁字母标出视图的名称，在相 应的视图附近用箭头指明投射 方向，并注上同样的字母。
A－A
B－B
C－C
A
A
B
BC
C
剖视图的形成及其画法
正确
不正确
剖切面的种类
1. 单一剖切面 平行于某一基本投影面
剖切面的种类
1. 单一剖切面 不平行于任何基本投影面（斜剖）
A－A
A
A－A
用于表达与基 本投影面倾斜的 内部结构的形状。
A
B
B
B－B
采用斜剖画图 时，可按照箭头 所指的投射方向 画出斜剖视图形， 也允许将图形旋 转配置。
配置在剖切符号上的不对称重合断面，可省略字母。
断面图的种类
2. 重合断面图 对称的重合断面，可不必标注。
局部放大图
局部放大图
为便于画图及标注尺寸，将机件的部分细小结构， 用大于原图的比例画出，称为局部放大图。
局部放大图
工程制图-6机件的表达方法
2
1.基本视图
6.1 视 图
基本视图是将机件向基本投影面投射所得的视图。基本投影
面是在原来三个投影面基础上，再增加三个投影面，在空间构
成一正六面体。
(1)基本视图名称
• 主视图:从前向后投射 • 俯视图:从上向下投射 • 左视图:从左向右投射
不必画出。 • 斜视图一般配置在箭头所指的方向上，但也可以配置在其它位置。 • 必要时，允许将斜视图旋转，但要标注旋转符号。表示该视图名称
的字母应靠近旋转符号的箭头端，也可将旋转角度注写在字母后。
画波浪线
斜视图通常与局部视图配用。
10
小结
• 基本视图：六个基本视图，按规定配置。 • 向视图：自由配置的基本视图，要标注。 • 局部视图：基本视图的一部分，表示某一局部结构。 • 斜视图：表示倾斜结构，让其反映实形，要标注。
(2)剖视图的画法
台阶面
步骤： ① 确定剖切面的位置和投射方向。
② 将剩余部分（断面轮廓和可见轮廓）向投影面
投射，用粗实线画出。注意画出剖切面后的可
见轮廓。
③ 在剖面区域内画上剖面符号。
14
部分材料的剖面符号
材料名称
剖面符号
金属材料（已有规 定剖面符号者除外）
材料名称
砖
剖面符号
线圈绕组元件
转子、电枢、变 压器和电抗器等 的叠钢片
第6章 机件的表达方法
6.1 视图 6.2 剖视图 6.3 断面图 6.4 局部放大图及常用简化画法 6.5 表达方法的综合应用 6.6 第三角画法简介
1
概述
➢ 在生产实际中,当机件的形状和结构比较复杂时,如用三视 图很难把它们的内、外形状准确地表达出来，为了清楚 地表达复杂零件，国家标准规定了多种表达方法，包括 视图、剖视图、断面图、局部放大图、简化画法和其它 规定画法等。本章主要介绍机件的常用表达方法。
(整理)第6章机件形状的常用表达方法
第六章机件的表达方法第1讲
“×”或“
A
第2～3讲
(a)
（a）
图
适用场合：外形简单，内腔结构复杂的不对称机
局部剖视图
，所得的剖视图。
如图6-13所示，机件主视图外形
正画出的剖视图，应标注旋转“中的“ A
几个平行的剖切平面剖切
模具卸料板，其内部具有四种不同的孔、槽结构且他们的中心线排列在几个互相平行的平面上，适合采用几个平行的剖切平面的剖切方法。
图注意事项：
图6-26
是采用几个相交的剖切面剖切获得的半剖视图。
图
获得的全剖视图，采用展开画法时，则应标注“×—×展开”字样。
第4讲
第5讲。
工程制图6.2013机件形状的表示方法
为大写拉丁字母）；
2） 在相应视图的附近用箭头指明投射方向，并标注
相同的字母；字母均应正写。
8
三、局部视图
局部视图是将物体的某一部分向基本投 影面投射所得的视图。
B
注意事项：
B
A C A
C
用带字母的箭头指明要 表达的部位和投射方向， 并注明视图名称。 局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时，波浪线可省略。 局部视图可按基本视图 的配置形式配置，也可 按向视图的配置形式配置。 9
2、均匀分布的肋板及孔的画法
A－A
肋不对称 画成对称
孔未剖到 画成剖到
B－B
A
A
B
B
若干直径相同且成规律分布的孔，可以仅画 出一个或几个，其余只需用细点画线表示其中心 位置。
74
3、按假想轮廓投影
75
4、剖中剖
76
5、剖面简画
可以省略剖面符号
77
6、相同结构要素简化
78
79
7、对称图形的画法
A－ A
A－ A
A
☆ 标注方法： ☆ 适用范围： 当机件具有倾 斜部分，同时这部 分内形和外形都需 表达时。 ☆ 此剖视可按斜视 图的配置方式配 置。
A
B
B－B
A－A
B
48
49
50
⒉ 两相交的剖切平面（旋转剖）
用两个相交的剖切面（交线垂直于某一基本投影 面）剖开机件，以表达具有回转轴机件的内部形状。
切不能表达完全，且机件又具有回转轴时。
53
54
⒊ 几个平行的剖切平面（阶梯剖）
当机件上具有几种不同的结构要素（如孔、槽等 ），它们的中心线排列在几个互相平行的平面上时， 宜采用几个平行的剖切面剖切
机械制图第6章 表达机件形状的常用方法PPT课件
2．剖视图的画法 画法： （1）确定剖切面的位置。 （2）画剖视图——先用粗实线画出剖面区域的轮
廓线，并在剖面区域内画剖面线。 然后用用粗实
线画出剖面区域后方机件可见部分的轮廓线。
2．剖视图的画法 画法： （3） 画剖面符号
金属材料 非金属材料
透明材料
剖面线的方向
剖面线的方向与剖面区域的 主要轮廓或对称线成45°角 或成适宜的角度。
画图时应注意以下几点：
③ 当剖切后产生不完整要素时，应将该部分按不剖画 出。
6.3 断面图
——假想用剖切面将机件的某处切断，仅画出该 剖切面与物体接触部分的图形，称之为断面图，简 称断面 。
常用于表达机件上某些常见的结构如孔、肋、轮 辐、槽等截面形状。
分类：移出断面和重合断面
6.3.1 移出断面 ——画在视图之外的断面。
半剖视图主要用于内、外形状都比较复杂的对称 机件。在读图时，可利用半个剖开的图形对称地推 想机件的内部形状，利用另半个图形对称地推想整 个机件的外部形状。
由于机件前后对 称，所以将俯视图 画成半剖视图，可 同时表达上连接板 的外形和圆柱体U形 凸台的内部结构。
当机件的外形接近于对称形状，而且其不对称部分在 另外的视图中已经表达清楚时，也可画成半剖视图。
在实际制图时，还应根据机件的形状和结构特点， 选择必要的基本视图 。 例：阀体 选择基本视图的原则——
在表达清晰、完整的前提下，以尽量少的视图清 楚表达机件的形状，避免重复。
采用四个 视图来表达
6.1.2 向视图
——不按基本视图位置关系配置的，即可自由配 置的向视图。
向视图的标注方式： 1．在向视图的上方用大写拉丁字母（如A，B，C等） 标注该向视图的名称“”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三个互相垂直的投影面V、H、W， 将W面左侧空间划分为四个区域，按顺 序分别称为第一角、第二角、第三角、 第四角。
将物体放在第
三角，使投影面处 在观察者和物体之 间进行投射。
v
ⅡⅠ Ⅲ
ⅣH
⒉ 第三角画法中的三视图
⑴ 三视图的形成
● 前视图 从前向后观察物体，在正平面
（V面）上所得的视图。
● 顶视图 从上向下观察物体，
线为界，一 半画视图， 一半画剖视。
A－A
B
B
B－B
适用范围： 内、外形都
需要表达，而形 状又基本对称时。
A
A
3. 局部剖
A－A
B
B
用剖切平面局部 地剖开物体所得的剖 视图。
B－B
A
A
3. 局部剖
A－A
B
B
用剖切平面局部 地剖开物体所得的剖 视图。
可用双折线
B－B
代替波浪线。
A
A
适用范围：
局部剖是一种较灵活的表示方法，适用 范围较广。 ① 只有局部内形需要剖切表示时。 ② 实心杆上有孔、槽时，应采用局部剖视。
除后视图外，靠近主视图的一边是物体的 后面，远离主视图的 一边是物体的前面。
二、向视图
向视图是可自由配置的视图
B
B
E
C
D
E
D
C
F
F
按基本位置配置
自由配置
※在向视图的上方标注字母，在相应视图附 近用箭头指明投射方向，并标注相同的字 母。
三、局部视图
局部视图是将物体的某一部分向基本投
影面投射所得的视图。
④ 在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不画。 但没有表示清楚的结构，允许画少量虚线。
⑤ 不需在剖面区域中表示材料的类别时，剖面符 号可采用通用剖面线表示。通用剖面线为细实 线，最好与主要轮廓或剖面区域的对称线成 45°角；同一物体的各个剖面区域，其剖面线 画法应一致。
A
A
A
A
☆ 注意问题：
A
A
① 两剖切平面的转折处不应与图上的轮廓线重合，
在剖视图上不应在转素。只有当两个
要素有公共对称中心线或轴线时，可以此为界各
A V
★ 增设一个与倾斜 表面平行的辅助 投影面。
★ 将倾斜部分向辅 助投影面投射。
斜视图是物体向不
平行于基本投影面的平 面投射所得的视图。
斜视图的画法
A
A
A
画斜视图的注意事项：
斜视图通常按向视图的配置形式配置。 允许将斜视图旋转配置，但需在斜视图
上方注明。
五、第三角画法简介
⒈ 什么是第三角画法？
图的配置方式配
置。
⒉ 两相交的剖切平面
A－A
A
A
☆ 标注方法：
A
☆ 应注意的问题：
① 两剖切面的交线一般应与机件的轴线重合。
② 在剖切面后的其它结构仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖
切不能表达完全，且机件又具有回转轴时。
⒊ 几个平行的剖切平面
A－A
A－A
A
A
☆ 标注方法：
⒌ 几种结构不同的零件的剖视
A-A
B -B
C-C
A
AB
BC
C
二、剖视的种类及适用条件
1.全剖视 用剖切面完全地剖开物体所得的剖视图。
A－A
适用范围：
外形较简
单，内形较复
杂，而图形又
不对称时。
A
A
⒉ 半剖视
A—A
不能表达外形
存在什么问题？
A
A
解决办法：
已表达清楚的 内形虚线不画
A—A
半剖视 以对称
注意事项：
B
B 用带字母的箭头指明要
表达的部位和投射方向，
A 并注明视图名称。
CA
局部视图的范围用波浪 线表示。当表示的局部
C
结构是完整的且外轮廓
封闭时，波浪线可省略。
局部视图可按基本视图 的配置形式配置，也可
按向视图的配置形式配
置。
四、斜视图
问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。 解决方法：
① 剖切线：指示剖切面的位置 (细单点长画线)。 一般情况下可省略。
② 剖切符号 :表示剖切面起、迄和转折位置及投射 方向。
③ 剖视图的名称。
4. 画剖视图的注意事项
① 剖切平面的选择：通过机件的对称面或轴线且 平行或垂直于投影面。
② 剖切是一种假想，其它视图仍应完整画出，并 可取剖视。
③ 剖切面后方的可见部分要全部画出。
第六章 机件形状的表示方法
6.1 视
一、基本视图 ⒈ 形成
图
主视图 俯视图 左视图 右视图
从右向左投射 仰视图
从下向上投射 后视图
从后向前投射
⒉ 六个投影面的展开
仰视 主视
俯视
⒊ 六面视图的投影对应关系
前 仰视
后 上 右视
主视
左视 右 后视 左
下
长
高
俯视
左 长右
度量对应关系 ：仍遵守“三等”规律 方位对应关系：
③ 当对称机件的轮廓线与中心线重合， 不宜采用半剖视时。
错误
正确
④ 当机件的内外形都较复杂，而图形 又不对称时。
A A－A
A
B
B
B－B
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
假想用一
剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
2.剖视图的画法
虚线不画
确定剖切面的位置 想象哪部分移走了？剖面区域的形状？哪些部分
投射时可看到？ 在剖面区域内画上剖面符号。
3.剖视图的标注
A-A
A
A
标注内容：
前
左视
下
下
后
左
右
俯视
前
第一角画法
⑴ 视图的名称和位置关系不同 ⑵ 反映机件的部位有所不同
⒋ 第三角画法中六个基本视图的配置
顶视
高
左视
前视 底视
长
右视
后视 长
6.2 剖 视 图
问题： 当机件的内部形状较复杂时，视图上 将出现许多虚线，不便于看图和标注尺寸。
解决办法？采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
④ 在一个视图中，局部剖的数量不宜过 多。
三、剖切平面的种类及适用条件
1.单一剖切平面
A－A
⑴ 平行于某一 基本投影面
A
A
⑵ 不平行于任何基本投影面（投影面垂直面）
A－A
A－A
A
☆ 标注方法：
☆ 适用范围：
当机件具有
A
A－A
倾斜部分，同时
这部分内形和外 B
B
形都需表达时。
☆ 此剖视可按斜视
B－B
向上翻转 90°
在水平面（H面）上
所得的视图。
● 右视图
V
从右向左观察物体，
在侧平面（W面）上 所得的视图。
⑵ 三视图的展开
向前翻转 90°
展开后的三视图及度量对应关系
顶视图
宽 高
长
前视图
宽
右视图
⒊ 第三角画法与第一角画法的比较
后 左
顶视
前 上
左 前视
下
第三角画法 右
上 右 前后
右视
下
上
上
左 主视 右 后
