给排水管道工程工程量计算及定额应用技巧

合集下载

给排水定额及套用及工程量及计算

给排水、采暖、燃气工程一、室给水管道定额的套用及工程量的计算工程量计算总的顺序由入（出）口起，先主干，后支管；先进入，后排出；先设备，后附件。

计算要领：以管道系统为单元计算，先小系统，后相加为全系统；以建筑平面特点划片计算。

用管道平面图的建筑物轴线尺寸和设备位置尺寸为参考计算水平管长度；以管道系统图、剖面图的标高计算立管长度。

（一）、室给水管道工程量的计算1、管道均以施工图所示中心长度，以“10m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。

室外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。

2、镀锌铁皮套管制作以“个”为计量单位，其安装已包括在管道安装定额，不得另行计算。

3、穿墙、穿楼板管道钢套管制作安装按主管公称直径以“10个”为计量单位。

4、刚性防水翼环制作安装按主管公称直径以“个”为计量单位。

5、铸铁法兰（螺纹连接）与碳钢法兰（焊接），以“个”为计量单位。

6、管道支架制作安装，室管道公称直径32mm以下的安装工程已包括在，不得另行计算。

公称直径32mm以上的，可另行计算。

管道支架制作安装DN32以上钢管支架的制作及安装，按支架型钢的重量“100kg”为单位计算，执行定额相应子目。

型钢为未计价材。

支架定额中已包括制作和安装用的螺栓，螺母和垫片不应另行计算。

管道支架制作和安装定额按一般管架编制，型钢支架套用一般支架定额。

计算管道支架制作安装时，首先要弄清楚在哪些地设支架，设几个支架，支架重量怎么计算等。

给水管道各种支架标准图见《全国通用给水排水标准图集》S151、S342管道间距可按表计算。

管道支架的个数计算：支架个数=某规格管子的长度/该规格管子支架间距（计算结果有小数进1取整）。

管道支架的总重量=∑（某种规格的管子支架个数×该规格管支架的每个重量）7、各种伸缩器制作安装，均以“个”为计量单位。

形伸缩器的两臂，按臂长的两倍合并在管道长度计算。

给排水管道工程量计算与定额应用技巧

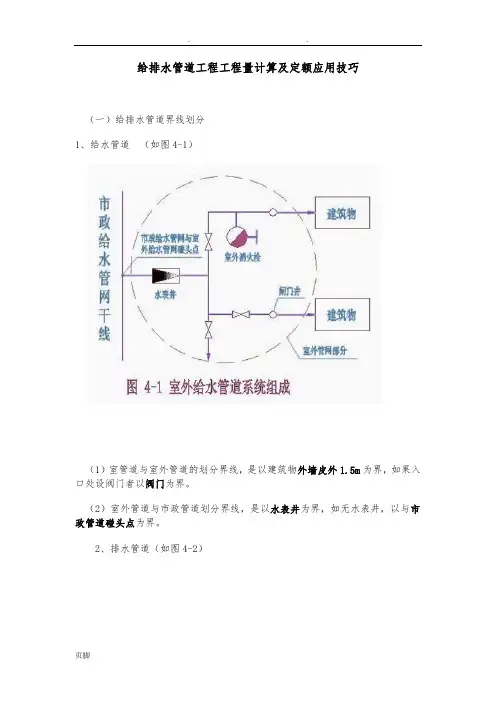

给排水管道工程工程量计算及定额应用技巧（一）给排水管道界线划分1、给水管道（如图4-1）（1）室管道与室外管道的划分界线，是以建筑物外墙皮外1.5m为界，如果入口处设阀门者以阀门为界。

（2）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。

2、排水管道（如图4-2）（1）室管道与室外管道的划分界线，是以出户第一个排水检查井为界。

（2）室外管道与市政管道的划分界线，是以室外管道与市政管道碰头点为界。

由以上的划分规定，把给排水工程划分为三部分：室给排水工程、室外给排水工程、市政给排水工程。

由于市政给排水工程属于市政工程预算的围，本课程不涉及，下面我们就围绕室外给排水工程预算的编制进行讲解。

（二）给排水管道安装的工程量计算及定额应用(以全国统一安装工程基础定额为参考）1、室给水管道安装工程量计算及定额应用（1）工程量计算室给水管道安装工程量均应区分不同材质、连接方式、接头材料（铸铁管）、公称直径分别按施工图所示管道中心线长度以“m”为单位计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。

管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。

（2）室给水管道安装预算定额套用1）定额子目围：8-87～8-1682）定额已包括以下工作容：①管道及接头零件安装；②水压试验或灌水试验；③室DN32以（包括DN32）的钢管包括了管卡及挂钩制作安装；④钢管包括弯管制作安装（伸缩器除外）；⑤穿墙及过楼板铁皮套管安装人工。

3）定额中不包括以下工作容，应另行计算。

①室外管道沟土方及管道基础，应执行土建工程预算定额；②管道安装中不包括法兰、阀门及伸缩器的制作安装，按相应定额子目另计；③室外给水铸铁管安装，包括接头零件所需人工，但接头零件价格另计；④DN32以上的钢管支架按管道支架另计；⑤过楼板的钢套管的制作、安装，按室外钢管（焊接）项目计算。

给排水工程量计算方法小结

给排水工程量计算方法小结，干货满满！导读：安装工程造价工程量计算是安装造价人员的重点工作，也是安装工程中不可或缺的一个环节，本篇文章详细清楚的讲解了给排水工程量计算的方法，干货满满！一、主要分项工程内容给水工程：其中给水工程分为：室内给水管网、给水附件（控制附件、配水附件）和支架，套管，法兰。

排水工程：其中排水工程分为：排水管网、清通设备（支管：地面扫除口，法兰端盖；干管：检查口；室外排水井。

）注：地面扫除口是未计价材料，需要单独列项。

以及土建类配件。

除去以上分项内容还有卫生设备以及零星类土建工程。

二、室内给水管网1、列项：区分室内外、管材、连接方法、规格计算。

2、分界线：室内外（检查井、阀门井、水表井或外墙皮1.5m作为分界）。

3、计算规则：(以标注为准、计算至卫生设备中心、以室内内墙皮为准）。

注意：管道与设备的分界线，以标准图为准。

三、排水管网1、列项：区分室内外、管材、连接方法、规格计算。

2、分界线：室内外（排水检查井或外墙皮1.5m作为分界）。

3、计算规则：（以标注为准、计算至卫生设备中心）。

注意：管道与设备的分界线，以标准图为准。

四、管道工程工程量的计算规则及内容1、管道工程：各种管道，均以施工图所示管道中心线长度以米为计量单位，不扣除阀门及管件（包括减压阀、疏水器、水表、伸缩器等成组安装）所占长度。

镀锌铁皮套管制作，以个为计量单位，其安装已经包括在管道安装定额内，不另计工程量。

管道支架制作安装，室内管道基本直径32mm以下的安装工程已包括在内，不另计工程量。

基本直径32mm以上的，按图示尺寸以吨为计量单位。

各种伸缩器制作安装，均以个为计量单位。

方型伸缩器两臂，按臂长的两倍合并在管道长度内计算。

管道消毒、冲洗，按管道长度，不扣除阀门、管件所占长度，以延长米为计量单位。

2、栓类阀门安装：室外消火栓，以组为计量单位。

水枪、水龙带及附件，按设计规定用量另行计算。

室内消火栓的水龙带长度以20m为准，超过20m时可按照设计规定调整。

市政管道工程定额使用说明及工程量计算规则

市政管道工程定额使用说明及工程量计算规则市政管道工程是城市基础设施建设中的重要部分，用于供水、供气、排水、排污等方面。

工程的定额使用说明及工程量计算规则对于确保工程质量、控制成本和合理投入资源具有重要意义。

下面将详细介绍市政管道工程定额使用说明及工程量计算规则。

一、定额使用说明1.定额的作用：定额是指工程建设中所需的各种材料、设备、劳动力、工具和施工方法等的定量规定，是指导项目实施的基本依据。

使用定额可以明确工程的投入量，确保工程质量，优化设备配置，提高施工效率。

2.定额的适用范围：定额主要适用于市政管道工程中的各项施工任务，包括供水管道、供气管道、排水管道等。

不同类型和规模的工程可以根据实际情况进行定额的选择和调整。

3.定额的编制原则：定额的编制应遵循科学、准确、公正的原则，确保定额的合理性和可操作性。

编制定额需要全面考虑材料的种类和性能要求，设备的规格和数量，人工的工作量和工时等因素。

4.定额的修订和更新：由于市政管道工程技术和材料设备的更新换代，定额需要定期进行修订和更新。

定额的修订应该基于充分的实践和经验总结，并经过相关部门的审核和认可后方可使用。

1.工程量计算的原则：工程量计算应符合工程设计和定额的要求，确保计算结果的准确性和可行性。

在计算工程量时，需要综合考虑施工过程中的各项影响因素，如施工工艺、现场环境、材料损耗等。

2.工程量计算的方法：工程量计算主要采用直接计算和间接计算两种方法。

直接计算是指根据工程设计和定额的要求，直接计算出各项工程量，如材料的使用量、设备的数量、人工的工时等。

间接计算是指通过一些间接的数据和指标，间接推算出各项工程量。

3.工程量计算的依据：工程量计算的依据主要包括工程设计图纸、规范和定额等。

工程设计图纸中包含了工程的几何形状和尺寸，以及所使用的材料和设备的相关信息。

规范和定额则包含了工程量计算的具体方法和参数。

4.工程量计算的精度：在进行工程量计算时，应尽量保证计算结果的精确性和可靠性。

给排水工程量计算方法

给排水工程量计算方法一、协议关键信息1、计算范围室内给排水管道室外给排水管道卫生器具及设备阀门、水表等配件2、计算依据设计图纸施工规范相关标准图集3、计算单位长度：米（m）面积：平方米（㎡）体积：立方米（m³）数量：个、套等4、计算精度保留小数点后两位5、计算原则按照实际安装工程量计算不重复计算扣除预留孔洞等所占体积二、计算方法11 室内给排水管道工程量计算111 给水管道按设计图示管道中心线长度以米计算，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）及各种井类所占的长度。

室内管道安装，当层高小于或等于 4m 时，立管应每层计算一个管卡；层高大于 4m 时，应每层计算两个管卡。

112 排水管道按设计图示管道中心线长度以米计算，不扣除管件所占长度。

排水横管长度应按平面图的尺寸计算，对于卫生器具成组安装的，应扣除卫生器具之间的短管长度。

排水立管的长度应按系统图中标注的高度计算。

12 室外给排水管道工程量计算121 给水管道区分不同材质、管径和连接方式，按设计图示管道中心线长度以米计算。

管道沟槽土方工程量应按设计图示尺寸以体积计算。

122 排水管道同室外给水管道计算方法，但应注意检查井所占长度。

排水管道的基础、垫层等应单独计算。

13 卫生器具及设备工程量计算131 卫生器具以“组”或“个”为计量单位，按设计图示数量计算。

卫生器具的给水、排水支管的长度应计入卫生器具的工程量内。

132 设备如水泵、水箱等，按设计图示数量计算。

14 阀门、水表等配件工程量计算141 阀门按设计图示数量以“个”计算。

142 水表按设计图示数量以“组”计算。

三、计算注意事项21 图纸解读仔细研究设计图纸，理解给排水系统的布局、管径、走向等。

注意图纸中的标注、说明和图例。

22 规范遵循严格按照国家和地方的施工规范及相关标准进行计算。

对于规范中未明确的部分，应参照类似工程的计算方法或咨询专业人士。

23 变更处理如有设计变更，应及时调整工程量计算。

给排水管道工程量计算及定额应用技巧

（2）室外管道与市政管道划分界线，是以水表井为界，如无水表井，以与市政管道碰头点为界。

2、排水管道（如图4-2）（1）室管道与室外管道的划分界线，是以出户第一个排水检查井为界。

（2）室外管道与市政管道的划分界线，是以室外管道与市政管道碰头点为界。

由以上的划分规定，把给排水工程划分为三部分：室给排水工程、室外给排水工程、市政给排水工程。

由于市政给排水工程属于市政工程预算的围，本课程不涉及，下面我们就围绕室外给排水工程预算的编制进行讲解。

管道长度的确定：水平敷设管道，以施工平面图所示管道中心线尺寸计算；垂直安装管道，按立面图、剖面图、系统轴测图与标高尺寸配合计算。

3）定额中不包括以下工作容，应另行计算。

给排水定额说明及工程量计算规则

第一章管道安装说明及工程量计算规则说明一、本章适用于室内外生活用给水、排水、雨水、采暖管道、套管安装及管支架制作安装。

二、界线划分：1.给水管道：（1）室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；（2）室外管道与市政管道界线以水表井为界，无水表井者以与市政管道碰头点为界。

2.排水管道：（1）室内外界线以出户第一个排水检查井为界；（2）室外管道与市政管道界线以与市政管道碰头井为界。

3.采暖管道：（1）室内外界线以入口阀门或建筑物外墙皮1.5m为界；（2）锅炉房或泵站管道与本章界线以外墙皮1.5m为界；（3）工厂车间内采暖管道以采暖系统与工业管道碰头点为界；（4）设在高层建筑内的加压泵间管道与本章界线，以泵间外墙皮为界。

三、本章定额包括以下工作内容：1.管道及接头零件安装。

2.水压试验或灌水试验。

3.室内DN32以内钢塑复合管、不锈钢管、铝合金衬塑给水管，DN32以内螺纹连接的钢管、铜管均已包括管卡及托钩安装。

4.室内塑料给水管、铝塑复合给水管均包括管（托）座及吊托支架的安装。

5.钢管及铜管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。

6.排水管、雨水管均已包括立（支）管卡、托吊支架，水平干管支架应另行计算。

7.排水管包括透气帽安装；雨水管包括雨水漏斗制作，雨水漏斗如为成品应另行计算主材。

8.穿墙及过楼板铁皮套管安装的人工。

四、本章管道安装定额不包括以下工作内容：1.室内外管道沟土方及管道基础，执行《甘肃省建筑工程预算定额》相应子目。

2.管道安装中的法兰、阀门及伸缩器的制作安装，按本册定额相应子目另计。

3.室内外给水铸铁管、室内雨水管、室外塑料给水管（胶圈接口）、室外塑料给水管（热熔连接）、室外塑料排水管（承插胶圈接口）的接头零件本身价格，按设计数量另行计算。

4.室内楼地面内敷设管适用于无管件连接要求的生活给水管、采暖管，当两种不同材质管道连接时，其转换接头价格应另行计算，出地面时如需加装套管，其套管本身价格应另行计算。

给排水定额的套用和工程量的计算

给排水定额的套用和工程量的计算首先，给排水定额是指根据建筑工程的规模、构造形式、功能、使用性质等因素，对给水和排水系统的工程量进行合理的估计和计算，以确定材料、设备和人工的需求。

这样可以使设计方案更加科学、合理，提高施工效率和质量。

给排水定额的套用是指根据现有的相关标准和规范，通过查找相应的定额表格，来确定具体的工程量。

首先，我们需要确定给排水系统的主要构成，包括给水管道、水泵、水箱、热水器、卫生设备等。

然后，根据建筑物的规模、使用性质和人口密度等因素，参考相关标准和规范，确定每个构成部分的工程量。

这些工程量通常以长度、面积、体积、数量等单位来表示。

例如，对于给水管道，我们可以根据建筑物的总建筑面积和层数，确定总长度和数量。

对于卫生设备，我们可以根据建筑物的功能、人口密度和使用需求，确定需要的数量和型号。

在具体计算工程量时，我们需要参考相关标准和规范，根据建筑物的具体情况进行细致的测量和计算。

通常情况下，我们可以通过使用测量仪器和软件，快速准确地计算出给排水系统的工程量。

此外，工程量的计算还需要考虑一些特殊情况，例如建筑物的特殊形式、使用需求的变化、设备的维护和更新等因素。

这些都需要在计算过程中进行合理的估计和调整。

在套用和计算给排水定额的过程中，我们还需要注意一些注意事项。

首先，要根据具体的工程要求选择适当的定额表格和标准。

其次，要合理估计工程量，并对可能的误差和变动进行合理的调整。

最后，要根据实际情况进行工程量的核算，并及时更新和调整。

总之，套用和计算给排水定额对于建筑工程的设计和施工至关重要。

它可以帮助我们合理安排材料、设备和人工，提高建筑物的功能和使用性能，同时也能够保证施工的质量和进度。

通过合理的套用和计算工程量，可以有效地提高工程的效益和经济性。

给排水工程量计算规则及定额使用注意事项

给排水、采暖、燃气工程工程量计算规则：（一）管道安装说明：1、本定额适用于室内外生活用给水、排水、雨水、采暖热源管道，法兰、套管、伸缩器等的安装。

2、界线划分（1）给水管道1）室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界；2）与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

（2）排水管道1）室内外以出户第一个排水检查井为界；2）室外管道与市政管道界线以与市政管道碰头井为界。

（3）采暖热源管道1）室内外以入口阀门或建筑物外墙皮1.5m为界；2）与工业管道界线以锅炉房或泵站外墙皮1.5m为界；3）工厂车间内采暖管道以采暖系统与工业管道碰头点为界；4）设在高层建筑内的加压泵间管道与本定额项目的界线，以泵间外墙皮为界。

3、本定额包括以下工作内容：（1）管道及接头零件安装。

（2）水压试验或灌水试验。

（3）室内DN32以内钢管包括管卡及托钩制作安装。

（4）钢管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。

（5）铸铁排水管、雨水管及塑料排水管，均包括管卡及托吊支架、通气帽、雨水漏斗制作安装。

（6）穿墙及过楼板铁皮套管安装人工。

4、本定额不包括以下工作内容：（1）室内外管道沟土方及管道基础，应执行《全国统一建筑工程基础定额》。

（2）管道安装中不包括法兰、阀门及伸缩器的制作、安装，按相应项目另行计算。

（3）室内外给水、雨水铸铁管包括接头零件所需的人工，但接头零件价格应另行计算。

（4）DN32以上的钢管支架，按本定额管道支架另行计算。

（5）过楼板的钢套管的制作、安装工料，按室外钢管（焊接）项目计算。

工程量计算规则：（1）各种管道，均以施工图所示中心长度，以“m”为计量单位，不扣除阀门，管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。

（2）镀锌铁皮套管制作以“个”为计量单位，其安装已包括在管道安装定额中，不得另行计算。

（3）管道支架制作安装，室内管道公称直径32㎜以下的安装工程已包括在内，不得另行计算，公称直径32㎜以上的，可另行计算。

给排水工程量计算方式

给排水工程量计算方式
1、室外给水系统工程量计算及定额应用
(1)室外给水管道安装
按施工图所示管道中心线长度，以“m”计量，不扣除阀门、管件所占长度。

(2)室外给水管道栓类、阀门、水表的安装
1）阀门安装以螺纹、法兰连接分类，按直径大小分档次，以“个”计算。

法兰盘安装以“副”计算。

2）水表安装计量同室内给水管道水表安装。

3）管道消毒、冲洗，同室内给水管道安装。

4）管道土石方工程量计算，同室内管道。

2、室外排水管道工程量计算
（1）室外排水管道系统工程量计算
以施工平面图和纵断面图所示管道中心线尺寸计算，以“m”计量，不扣除窨井、管道连接件所占长度。

(2)室外砼及钢筋砼排水管道安装，按河南省土建定额规定计算及套用定额。

(3)检查井、污水池、化粪池等构筑物，按河南省土建定额规定计算及套用定额。

（三）套管及管道支架制作安装
1、穿墙及过楼板的镀锌铁皮套管的制作，按管道公称直径以“个”计算，分别套用相应定额子目；
2、钢套管按设计长度以“m”计，套用相应室外钢管安装定额。

3、DN32以上钢管支架的制作及安装，按支架型钢的重量“kg”为单位计算，执行定额相应子目。

型钢为未计价材。

给排水安装工程量计算及定额应用

给排水安装工程量计算及定额应用排水工程量计算及定额应用是排水安装工程中非常重要的一项工作，它直接关系到项目的成本控制和工期安排。

下面将详细介绍排水工程量计算的步骤及定额的应用。

一、排水工程量计算的步骤排水工程量计算主要分为以下几个步骤：1.确定设计要求：根据工程的设计图纸和设计要求，确定排水的流量、坡度、材料及施工技术等要求。

2.确定工程量：根据设计要求，计算出所需要的管道长度、接头数目、阀门个数等。

3.提取定额：根据设计要求和相关规范，提取相应的定额，并结合工程的实际情况进行调整。

4.分类计算：根据工程的不同部位和功能要求，将工程量按照不同的分类进行计算，如给水管道、排水管道等。

5.综合计算：将不同分类的工程量进行综合计算，得出总工程量。

6.编制工程量清单：根据综合计算结果，编制出工程量清单，并注明所需材料的规格和数量。

7.估算工程造价：根据工程量清单，结合市场行情、物价指数等因素，估算出工程的造价。

二、定额的应用定额是按照一定的标准和规范编制的，它对于工程量计算和造价控制非常重要。

在排水工程中，定额的应用主要体现在以下几个方面：1.材料定额：材料定额是指在工程量计算中所使用的材料的规格和数量。

通过使用材料定额，可以确保在工程施工中使用的材料符合设计要求，并且可以对材料进行统一采购和使用。

2.人工定额：人工定额是指在工程施工中所需要的劳动力数量和工作时间。

通过使用人工定额，可以对工程施工的人力资源进行合理分配和调度，提高施工效率和工程质量。

3.机械设备定额：机械设备定额是指在工程施工中所需要的机械设备的数量和使用时间。

通过使用机械设备定额，可以对工程中使用的机械设备进行统一管理，合理安排使用时间，提高施工效率。

4.施工工艺定额：施工工艺定额是指在工程施工过程中所需的施工工艺和施工方法。

通过使用施工工艺定额，可以规范施工操作，提高施工质量和工程安全。

5.单位工程定额：单位工程定额是指对工程不同部位和功能的工程量的详细规定。

给排水管道工程工程量计算及定额应用技巧(精)

给排水管道工程工程量计算及定额应用技巧一、前言在给排水管道工程的施工过程中，工程量的计算是非常重要的一项工作，也是贯穿整个工程过程中一个比较复杂的问题。

对于给排水工程施工人员来说，只有掌握和应用好工程量计算和定额应用技巧，才能保证施工的质量和效率，节省成本，达到预期目标。

二、工程量计算方法1. 管道长度的计算在给排水工程施工过程中，管道长度是一个需要精确计算的数据，并且是施工过程中最基础的工程量。

管道长度计算通常采用直接测量的方法，或者从建筑图纸中获取计算，计算公式如下：管道长度=∑(各段长度)其中，各段长度可以根据实际情况进行测量和计算。

2. 管道材料的计算在给排水工程中，管道材料的计算是非常重要的一环，如果没有科学、准确的计算，会导致资源的浪费和成本的增加。

对于同一管径的管道来说，可以根据材料的规格和数量来进行计算，计算公式如下：管道材料=∑(各材料数量×各材料单价)其中，各材料数量可以从图纸或者施工设计文件中获取，各材料单价可以通过市场价格进行获取。

3. 管道阀门和管件的计算在给排水管道工程中，管道阀门和管件也是一个重要的工程量。

在计算过程中，需要根据实际情况对各种管道阀门和管件进行分类，然后再分别计算其数量和价格。

计算公式如下：管道阀门和管件=∑(各种阀门数量×各种阀门单价+各种管件数量×各种管件单价)其中，各种阀门数量和单价以及各种管件数量和单价需要根据实际情况进行计算。

4. 管道混凝土工程的计算在给排水管道工程中，混凝土工程也是非常重要的一项工程量。

在计算过程中，需要考虑到混凝土的用量以及混凝土工程的付款标准。

计算公式如下：管道混凝土工程=混凝土用量×单价其中，混凝土用量可以从工程施工图上获取，单价可以根据市场行情进行计算得出。

三、定额应用技巧在给排水管道工程的施工过程中，定额是非常重要的一个工作，也是保证施工质量的一个关键。

在定额应用过程中，一定要把握好以下几个技巧：1.熟悉各项指标的计算方法和公式，保证数据的准确性。

给排水工程算量手算要点总总结

给排水工程算量手算要点总总结一、给水部分：（一般地下地下全部采用PP-R或PVC-U塑料管或衬塑钢管）1、先数给水入口处及室内的给水器具（如阀门、水表等），根据管径不同分开统计。

2、算量时先算干管，再算立管，最后算支管；根据管径不同合计处其总量；变径点选在有接管的地方或是接了设备的地方。

3、一般情况下室外进户预留1.5m，接用水设备（如洗脸盆、大便器、洗涤盆等）的短立管每个接点高度按0.3m考虑。

4、算完量时需把穿墙、穿楼板套管数出来，如果是钢管的情况下需算其支架重量及除锈刷油面积（32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了）；若是室外的或是地沟内的给水管道应按图纸说明上的要求计算保温体积。

5、套价时一般都看上设计说明，说明上说用什么管，就套什么管材；说明上说刷几遍漆就套几遍漆；说明上说做什么保温就套什么保温；最后的给管道冲洗一遍（所有饮用水都需冲洗）。

给水入户干管的计算1、数给水入户的入户装置（一般按标准图集进行数，如没有写图集就按图上画的数，切记入户的管子多大规格，所有的入户装置为多大规格，一般为阀门、水表等）2、入户不同干管的长度=1.5（为外墙皮预留的）+干管图上量出的长度（砖混楼在一层地沟图上量，砖混楼一般干管在地沟里安装，高层结构在地下一层图上量，一般在地下一层顶板下安装）3、室外1.5米管道的挖土方（一般如安装和土建是一个单位施工的，不给计算）给水立管的计算1、立管的长度=1.5（为干管入户的标高）+每一层的层高*层数（一般看系统图就可算出）2、立管上的阀门（阀门规格与立管的规格相同）3、立管穿楼板套管（多大规格的立管套管为多大规格）给水支管的计算1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数（在计算给水支管时一定要按系统图上标明的规格分开进行计算，一般都在给排水大样图上画）2、穿墙套管（一般为管井中的立管接出的支管处有此套管）3、给水支管上接的对应规格的水表、阀门（在套定额时一般水表里包括一个阀门，所以此处的阀门不需再进行套定额了）给水工程套定额的项目：1、各种规格的给水管子2、各种规格的阀门3、各种规格的水表、4穿楼板套管5、穿墙套管6、管道冲洗7、室外1.5米给水管道的挖土方二、排水部分：（一般±0.000以下及出屋面的排气管采用铸铁管，±0.000以上采用U-PVC塑料排水管）排水工程分有压排水管道和无压排水管道（在高层建筑中排地下集水坑中的水所用的排水管道为有压排水管道，一般民用的排水全部为无压排水管道），高层建筑中有地下和地上全部采用铸铁排水管的，需好好看图纸的说明。

给排水定额及套用及工程量及计算

给排水、采暖、燃气工程一、室内给水管道定额的套用及工程量的计算工程量计算总的顺序由入（出）口起，先主干，后支管；先进入，后排出；先设备，后附件。

计算要领：以管道系统为单元计算，先小系统，后相加为全系统；以建筑平面特点划片计算。

用管道平面图的建筑物轴线尺寸和设备位置尺寸为参考计算水平管长度；以管道系统图、剖面图的标高计算立管长度。

（一）、室内给水管道工程量的计算1、管道均以施工图所示中心长度，以“10m”为计量单位，不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）所占的长度。

室内外界线以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。

2、镀锌铁皮套管制作以“个”为计量单位，其安装已包括在管道安装定额内，不得另行计算。

3、穿墙、穿楼板管道钢套管制作安装按主管公称直径以“10个”为计量单位。

4、刚性防水翼环制作安装按主管公称直径以“个”为计量单位。

5、铸铁法兰（螺纹连接）与碳钢法兰（焊接），以“个”为计量单位。

6、管道支架制作安装，室内管道公称直径32mm以下的安装工程已包括在内，不得另行计算。

公称直径32mm以上的，可另行计算。

管道支架制作安装DN32以上钢管支架的制作及安装，按支架型钢的重量“100kg”为单位计算，执行定额相应子目。

型钢为未计价材。

支架定额中已包括制作和安装用的螺栓，螺母和垫片不应另行计算。

管道支架制作和安装定额按一般管架编制，型钢支架套用一般支架定额。

计算管道支架制作安装时，首先要弄清楚在哪些地方设支架，设几个支架，支架重量怎么计算等。

给水管道各种支架标准图见《全国通用给水排水标准图集》S151、S342管道间距可按表计算。

管道支架的个数计算：支架个数=某规格管子的长度/该规格管子支架间距（计算结果有小数进1取整）。

管道支架的总重量=∑（某种规格的管子支架个数×该规格管支架的每个重量）7、各种伸缩器制作安装，均以“个”为计量单位。

方形伸缩器的两臂，按臂长的两倍合并在管道长度内计算。

管道工程施工图预算工程量计算技巧

管道工程施工图预算工程量计算技巧1计算顺序确定工程量计算顺序，在划分分项工程项目的基础上，统筹考虑的原则是：先易后难。

对后序工程量计算能提供依据的数据及辅助数据应一并预先算出，减少图纸翻阅次数，防止重复计算和漏算，提高计算准确性和速度。

因此，确定管道工程施工图预算的自然或物理计量单位的工程量计算顺序显得尤为重要。

(1)自然计量单位的工程量计算顺序自然计量单位的工程量计算顺序见表1:表1自然计量单位计算顺序工程分类计算顺序工艺管道工程设备→阀门→法兰→套管→金属构件及其它等，其中室外管道还包括管件工程量的计算燃气管道工程附件→燃气表及加热设备→灶具及套管等采暖工程大管经径阀门→法兰→散热器→伸缩器→集气罐或自动排气阀→立支管阀门→汇水或跑水阀门及套管的工程量计算给排水工程栓类阀门→阀兰→水表→卫生器具及小型容器等的工程量计算按上述计算顺序计算自然计量单位的工程量，可进一步熟悉或更好地掌握具体单位工程的设计意图及系统构造，为后序和物理计量单位的工程量快速计算奠定基础。

例如，采暖工程计算以"片"为单位的散热器工程量时，应分别统计总片数和总组数及布置相同、建筑开间尺寸相等的标准与非标准的立管根数，除了为计算立支管阀门和手动放风阀数量及散热器除锈刷油工程量提供依据外，又为列式快速计算立支管工程量提供了基础数据，此数据又可服务于施工预算及施工管理工作。

即一次算出，多次利用，达到事牛功倍、快速计算之目的。

对于管道间或管廊内的阀门、法兰还应按规格及.数量分别加以标注"其中"字样，以便套用预算单价时执行人工费调整系数。

(2)物理计量单位的计算顺序物理计量单位的计算顺序见表2。

表2物理计量单位计算顺序工程分类计算顺序工艺管道工程主干管→支管→管道试压→吹扫→冲洗→总支架→管道除锈刷油防腐→绝热燃气管道工程引入管→立支管→管道冲洗→除锈刷油采暖工程进户管→总立管→供回水干管→总回水管→立支管→支架→管道冲洗→除锈刷油→绝热给排水工程给水引入管→干管→立支管→管道冲洗消毒→支架→排水支管横贯→立管→通气管→排水管工艺管道工程(3)总计算/顶序综上所述，管道工程施工图预算工程量总计算顺序应按：自然计量单位、物理计量单位及其同类计量单位间的先后顺序进行计算。
