定冷水系统简介(1)分析解析
定冷水系统讲解
9虹吸破坏阀及管道
海门电厂一期的定冷水系统配有破坏虹吸的管 道，即从水箱上部空间接出一管道，连接到发 电机出水母管或母管出来后的一小段扩大管 （处于水系统最高处）上。
作用为平衡压力，防止断水瞬间在进口压力失 去的情况下由于虹吸作用使定子线棒中的水被 吸到定子水箱，以保护线棒；正常运行时，回 水温度高可能发生汽化，防止汽化
5600×4000×3680（mm） 22580kg 1.5m3 2m3 2台/75kW 板式 120m3/h ≥ 0.035 MPa 45 ～ 50 ℃ 水冷 15m3/h
1定冷水箱
水箱本身容积约1.93m3 。运行正常水位 线在水箱体轴心线上方约60mm位置。水 箱体内部结构很简单，只有一个网板用以 拦截回水管中由于偶然原因而可能出现的 固态杂物。水箱人孔盖上设有一个观察窗， 用以观察箱内水位及回水动态。
8系统补给水
系统正常补水有两种：自动补水和手动补水。 自动补水取自凝结水母管，经减压阀后有补水电磁阀控制直 接补到定冷水箱底部。手动补水取自除盐水，补水经由滤网过滤后 接入离子交换器进口，然后到发电机定冷水箱底部系统运行时，内 冷水在系统内部不断循环。
来自凝结水的自动补水弥补系统正常的水量损耗，只有在系统泄 露、排污等原因引起水箱水位下降时，才由人工操作阀门向系统中 补水。补水进入系统的压力控制在0．2～0．7MPa之间，补水流 量不高于250L／min。当外部补水压力高于0．2～0.7MPa时，应 减压至系统所需的补水压力值。补水过程中，应观察水箱水位变 化，当水箱水位回升至正常水位后，由人工操作关闭补水阀门。人 工补充进入系统中的水先经离子交换器(进入离子交换器的水压不得 高于0.6MPa)后再进入水箱，再由水箱进入水泵、冷却器等主循环 回路 。
定冷水系统介绍
检查冷却水系统运行正常，定子进水温度、压力、流量稳定； 将定冷水箱水位补水至最高位；（重要） 关闭备用冷却器冷却水侧及定冷水侧的放水阀； 对备用冷却器的定冷水侧进行注水排气工作；（壳侧）（注水 缓慢，开度要小，防止定冷水箱水位快速下降，若下降时，关 闭注水阀，补水至高水位时，再继续注水工作。） 对备用冷却器的冷却水侧进行注水排气工作；（管侧） 注水排气工作完成后，开启冷却器出口阀，投入其运行。 撤出原运行冷却器，关闭其出口阀、（缓慢操作，当防止冷却 水流量波动）
6.3 定冷水中断的处理原则；
一. 第一种处理方式 ： 定冷水中断时，允许带额定负荷运行30s， 若30s后定冷水不能及时恢复，则应解列发 电机，并使发电机端电压降为零。 二.第二种断水处理程序： 断水5s后开始减负荷，2min内降到26%额定 负荷，此后根据线圈入口、线圈出口、离子 交换器出口3个水的导电率选择运行方式： 如三个点均≤0.5μs/cm，运行1小时 如其中一个点≥0.5μs/cm，运行3min 如三个点≥0.5μs/cm，立即停机
3. 处理；
第一时间检查定子冷却水泵自启，否则手动 启动，保持压力稳定。 若是滤网等堵塞，切换至旁路运行。 若定冷水箱水位低引起，应迅速补水至正常 水位，并检查水位下降原因，作相应处理。 若由于误操作引起，立即恢复原运行方式。 若定冷水压力调节阀故障，应立即切至手动 调节，并联系检修处理。
五、定冷水系统投运注意事项；
1.定冷水水质合格前，严禁向发电机 通水。 2.凝结水系统未经冲洗及水质合格前， 禁止使用凝结水向定冷水系统补水。 （我厂禁止使用） 3.定冷水系统备用的冷却器、滤网及 系统死角等在投运前，应进行冲洗、 排污至水质合格后方可投入系统运 行。
定冷水-左胜林
5.1水箱
• 水箱本身容积约1.93m3，系统投入正常运行时箱内存水 量约1.06m3。运行正常水位线在水箱体轴心线上方约 60mm位置。水箱体内部结构很简单，只有一个网板用以 拦截回水管中由于偶然原因而可能出现的固态杂物。水箱 人孔盖上设有一个观察窗，用以观察箱内水位及回水动态。 • 水箱右端上方设有一个漏氢检测接口，该接口用于抽取水 箱上部气样进行分析以便确定其中是否有氢气，如果含有 氢气，说明发电机内部水路有漏点，需要进行处理。 • 水箱上设置有液位信号计，液位信号计上配置了液位信号 接点和液位变送器，实现液位高或低时的报警和液位连续 信号。
定冷水系统介绍
左胜林
1.概述
• 定子线圈冷却水系统的主要功能是保证冷 却水不间断地流经定子线圈内部，从而将 该部份由于损耗而引起的热量带走，以保 证温升(温度）符合发电机的有关要求。同 时，系统还必须控制进入定子线圈的压力、 流量、温度、水的电导率等参数，使之符 合相应规定。
2 .主要技术参数
序号 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 参数 额定流量 进水压力 进水温度 最大连续出力时线圈出水温度（计算值） 水的电导率 离子交换器额定处理流量 进水温度高报警值 出水温度高报警值 进水压力低报警值 进水流量低报警值 进水流量低保护动作值 单位 L/min kPa ℃ ℃ μs/cm L/min ℃ ℃ kPa L/min L/min 定值 1530 196 45±3 73 不高与0.5 250 49 73+1 89 1200 1050
Pd TE
加 热 器
45 51 12
A定冷水泵
5 4
凝输水来
35
导电率仪
AE PT
50

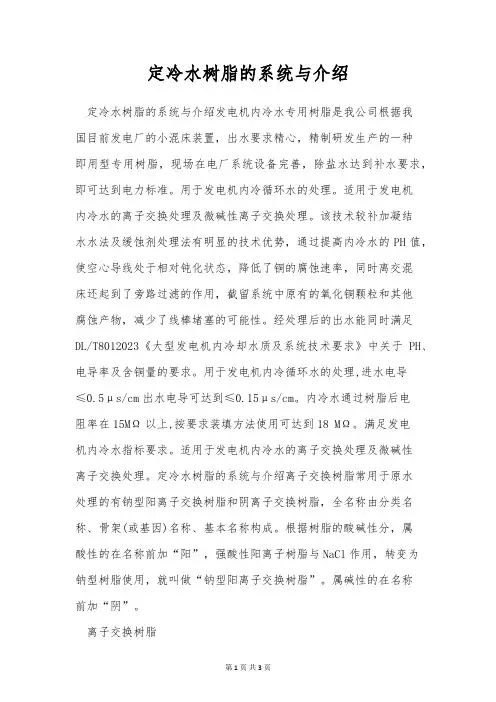

定冷水树脂的系统与介绍
