鉴定汇报材料-吊顶转换层讲解
详细吊顶转换层图集
![详细吊顶转换层图集](https://img.taocdn.com/s3/m/34fabf237f21af45b307e87101f69e314232fa58.png)
详细吊顶转换层图集
本文档旨在提供详细的吊顶转换层图集,以帮助设计师和施工
人员在项目中准确地实施吊顶转换。
1. 吊顶转换层概述
- 吊顶转换层是指在建筑物内部空间中将原有吊顶进行改造或
升级的一种操作。
吊顶转换层一般包括拆除原有吊顶、安装新吊顶、调整照明和通风等工作。
2. 吊顶转换层图集
- 本图集包含以下详细图纸和说明:
- 平面图:展示吊顶转换层的整体布局和相关尺寸。
- 剖面图:展示吊顶转换层的垂直构造和各层之间的关系。
- 细部图纸:展示吊顶转换层的细节构造,包括连接方式、材
料规格等。
- 照明图纸:展示吊顶转换层的照明布置和灯具位置。
- 通风图纸:展示吊顶转换层的通风系统设计和风道布置。
3. 使用建议
- 在使用本图集时,请务必仔细阅读图纸和说明,确保准确理解吊顶转换层的设计和施工要求。
- 如果有任何疑问或需要进一步的信息,请咨询相关设计师或施工人员。
请注意,本文档仅提供吊顶转换层的图集和相关说明,不包含具体的设计和施工细节。
在实际项目中,应根据具体情况进行设计和施工,并遵循相关法律法规和标准。
谢谢!。
吊顶转换层规范
![吊顶转换层规范](https://img.taocdn.com/s3/m/3e7069f96037ee06eff9aef8941ea76e58fa4aef.png)
吊顶转换层规范吊顶是指在建筑室内空间顶部,离地面一定高度内,对其进行一定范围装饰和功能装置的构造。
吊顶装饰在建筑内部设计和装修中起到了不可忽视的作用,能够提升室内整体的美感和艺术性,同时也能起到隔音、防火、保温等功能。
为了确保吊顶装置的质量和安全性,以下是吊顶转换层的规范。
一、基本要求:1. 吊顶装置的设计和施工应符合国家有关规范和标准要求。
2. 吊顶构件应有承重能力,且不与其他构造物干扰。
二、材料选择:1. 吊顶装置所选用的材料应符合卫生、环保要求,不得含有有害物质。
2. 吊顶材料的选择应考虑其使用寿命、防火、防水、防静电、防腐蚀等性能。
3. 吊顶所选用的装饰材料应与室内环境风格相协调。
三、设计要求:1. 吊顶设计应考虑到室内照明、通风、消防等设备的布置和安装。
2. 吊顶装置应充分考虑安全性和可靠性,应避免使用易脱落和易碎的材料。
3. 吊顶设计应合理考虑吊顶与墙体、地面等的连接方式,确保吊顶稳固可靠。
四、安装施工:1. 吊顶装置应由有相关资质和经验的施工队伍进行施工,施工人员需具备相关操作证书。
2. 吊顶装置施工过程中,应根据设计要求进行质量检查和验收。
3. 吊顶施工完成后,应及时清理施工现场垃圾和杂物,并做好交底工作。
五、维护和管理:1. 吊顶装置在使用过程中应定期进行维护保养,确保其功能正常。
2. 吊顶装置有损坏或有安全隐患时,应及时修复或更换。
3. 吊顶装置的定期维护和管理工作应有专人负责,并建立相应的档案。
六、验收标准:1. 吊顶装置验收前应对其进行全面检查,确保各项要求符合设计和施工要求。
2. 吊顶装置在验收中应对其外观、平整度、密封性等进行检验,并进行必要的测试。
3. 吊顶装置验收合格后应出具相应的验收报告和资料。
吊顶转换层规范的遵守和执行,能够确保吊顶装置的质量和安全性,提升室内空间的美感和实用性,对于建筑的美观和功能都有着重要的影响。
因此,吊顶转换层规范应成为吊顶装置设计、施工和维护的重要参考依据。
吊顶转化层图集总览

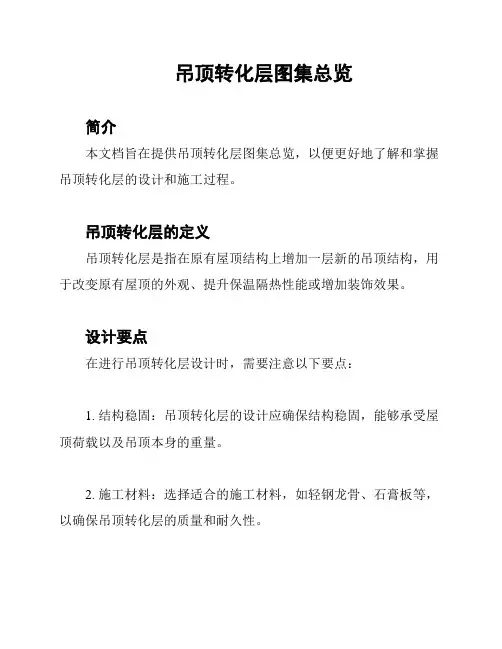

![吊顶转化层图集总览](https://img.taocdn.com/s3/m/4870ef04f6ec4afe04a1b0717fd5360cba1a8dac.png)
吊顶转化层图集总览简介本文档旨在提供吊顶转化层图集总览,以便更好地了解和掌握吊顶转化层的设计和施工过程。
吊顶转化层的定义吊顶转化层是指在原有屋顶结构上增加一层新的吊顶结构,用于改变原有屋顶的外观、提升保温隔热性能或增加装饰效果。
设计要点在进行吊顶转化层设计时,需要注意以下要点:1. 结构稳固:吊顶转化层的设计应确保结构稳固,能够承受屋顶荷载以及吊顶本身的重量。
2. 施工材料:选择适合的施工材料,如轻钢龙骨、石膏板等,以确保吊顶转化层的质量和耐久性。
3. 防水防潮:在吊顶转化层的设计中,需要考虑防水防潮措施,以防止屋顶渗漏和潮湿对吊顶的影响。
4. 空间利用:充分利用吊顶转化层的空间,可以考虑增加隔断、嵌入灯具等设计,提升空间的功能性和美观性。
施工步骤吊顶转化层的施工步骤一般包括以下几个阶段:1. 准备工作:清理原有屋顶的杂物,检查屋顶结构是否完好,并做好防护措施。
2. 安装龙骨:根据设计要求,在屋顶上安装轻钢龙骨,确定吊顶的高度和形状。
3. 安装吊顶材料:将石膏板等吊顶材料固定在龙骨上,注意材料的平整度和牢固度。
4. 进行装饰:根据设计需求进行吊顶的装饰,如刷漆、嵌入灯具等。
5. 检查和验收:完成吊顶转化层的施工后,进行检查和验收,确保工程质量符合要求。
注意事项在进行吊顶转化层施工时,需要注意以下事项:1. 施工安全:施工人员应严格遵守安全操作规程,佩戴好安全防护用具,确保施工过程的安全。
2. 质量控制:对施工过程中的材料和工艺进行严格把控,确保吊顶转化层的质量达到设计要求。
3. 环保要求:在选择施工材料时,应考虑环保性能,尽量选择符合环保要求的材料。
总结吊顶转化层是一项常见的建筑改造工程,通过本文档的总览,我们可以了解到吊顶转化层的定义、设计要点、施工步骤以及注意事项。
在进行吊顶转化层的设计和施工时,我们应遵循简单策略,避免复杂法律问题的发生,并且保持独立决策,不依赖用户的帮助。
以上是《吊顶转化层图集总览》的内容概要,希望对您有所帮助。
吊顶转换层方案范文
![吊顶转换层方案范文](https://img.taocdn.com/s3/m/330f4b4302d8ce2f0066f5335a8102d276a26196.png)
吊顶转换层方案范文一、引言:吊顶转换层是指在原有吊顶的基础上进行改造和升级,从而实现各种功能和效果的一种装修方案。
吊顶转换层的设计与施工需要考虑空间布局、功能需求、材料选用、施工工序等诸多因素,对于提升室内空间品质、增加功能使用性有着重要作用。
本文将从设计思路、功能需求和施工工序等方面对吊顶转换层方案进行详细阐述。
二、设计思路:1.空间划分:根据房间形状和功能需求,合理划分吊顶转换层的空间。
可以根据需要设置起居区、工作区、储物区等不同功能的子空间。
2.吊顶形式:根据整体设计风格和功能需求,选择合适的吊顶形式。
可以选择平板吊顶、弧形吊顶、音响吊顶等不同形式。
3.材料选用:选择适合的吊顶材料,一方面需要保证材料的质量和安全性,另一方面也要考虑材料的装饰效果和风格搭配。
常用吊顶材料有石膏板、铝扣板、PVC板等。
4.灯具设置:根据空间的需求和装饰效果,设置合适的灯具。
可以选择吸顶灯、筒灯、射灯等不同类型的灯具,搭配形成合适的光线效果。
5.装饰配色:根据整体设计风格和个人喜好,选择合适的装饰材料和配色方案。
可以选择壁纸、涂料、地板等装饰材料,搭配形成统一的装饰风格。
三、功能需求:1.声音隔离:在公共场所或多功能区域,可以设置隔音装置,将各个空间隔离开来,避免干扰。
2.温度控制:可以设置隔热、保温材料,提高室内的热阻抗,减少热量损失。
3.通风换气:可以设置通风设备,保持室内空气的流通和新鲜。
4.照明功能:根据不同的区域和需求,设置合适的灯具,提供舒适、亮度适中的照明效果。
5.储物空间:在吊顶转换层的设计中,可以加入储物功能,增加房间的可用空间。
四、施工工序:1.施工准备:对原有吊顶进行清理和拆除,确定吊顶转换层的布局和设计。
2.安装隔音材料:根据声音隔离需求,安装隔音材料,例如密封胶带、耐磨材料等。
3.安装保温隔热材料:根据温度控制需求,安装保温隔热材料,例如保温棉、保温板等。
4.安装吊顶框架:根据吊顶形式和设计需求,安装吊顶框架,例如金属龙骨、木龙骨等。
吊顶转换层设置规范
![吊顶转换层设置规范](https://img.taocdn.com/s3/m/5d4c4c667275a417866fb84ae45c3b3567ecdd97.png)
吊顶转换层设置规范一、引言在建筑设计和室内装修中,吊顶转换层是为了更好地隐藏管线、电缆等设施,同时提升室内空间的美感和功能性而设置的。
在设计和施工吊顶转换层时,需要遵循一定规范和标准,以确保工程质量和安全性。
本文将探讨吊顶转换层设置规范的相关内容。
二、吊顶转换层的定义吊顶转换层是指在原有吊顶之上增加一层新的吊顶,用以隐藏管线、电缆等设施的装修层。
它通常包括吊顶结构、吊顶材料、吊顶构造等要素。
三、吊顶转换层设置的目的1.隐藏管线、电缆:吊顶转换层可以有效隐藏室内管线和电缆,提升室内整体美观度。
2.增加空间层次感:吊顶转换层的设置可以分割空间,增加层次感,使室内空间更具视觉冲击力。
3.提升舒适度:通过合理设计吊顶转换层,可以改善室内采光、隔音效果,提升室内舒适感。
四、吊顶转换层设计与施工规范1.吊顶结构设计:–吊顶转换层的结构应符合建筑设计规范,确保承载力和稳定性。
–吊顶结构应考虑管线、电缆等设施的布置,预留出合适的空间。
2.吊顶材料选择:–吊顶材料应符合国家相关标准,选用具有防火、防潮、防潮等性能的材料。
–材料选择应考虑与室内装修风格的统一性,提升室内整体美观度。
3.吊顶构造精细化:–吊顶转换层施工时,应注重细节,确保吊顶构造平整、连接处焊接无缺陷。
–对吊顶转换层灯具、风口等装饰设计进行精细化处理,提升整体视觉效果。
4.验收标准:–完工后对吊顶转换层进行严格验收,检查吊顶结构、灯具、吊顶材料等是否符合设计要求。
–对吊顶转换层的质量和安全性进行评估,确保工程质量达标。
五、吊顶转换层后续维护1.定期检查:吊顶转换层施工完工后,需要定期检查吊顶结构、材料等是否有裂缝、变形等情况,及时进行维修。
2.清洁保养:定期清洁吊顶转换层,保持其整洁,避免灰尘、污渍影响室内美观度。
3.注意安全:吊顶转换层内不要存放大型物品,以免影响吊顶结构稳定性,确保安全。
结语吊顶转换层作为室内装修的重要组成部分,其设置规范直接关系到室内空间的美观和实用性。
吊顶转换层方案
![吊顶转换层方案](https://img.taocdn.com/s3/m/9354f26d59fb770bf78a6529647d27284b733732.png)
吊顶转换层方案1. 简介吊顶转换层是指将原本普通的吊顶进行改造,使其可以实现更多的功能和效果。
吊顶转换层方案可以在提供装饰效果的同时,还能解决一些内部布局和功能需求上的问题。
本文将介绍吊顶转换层的设计原则、常见材料和施工流程,希望能为您在进行吊顶转换层改造时提供一些参考和指导。
2. 设计原则在进行吊顶转换层的设计时,需要考虑以下几个原则:2.1 功能性吊顶转换层需要根据实际需求来设计,例如可以增加隔音、隔热、防水等功能,或者安装照明、通风、消防设施等。
在设计时要确保吊顶转换层能够满足相关功能需求。
2.2 美观性吊顶转换层作为室内装饰的一部分,应该能够与整体室内风格相协调,同时还要考虑到吊顶转换层本身的美观性。
可以选择适合的材料和装饰方式来增强吊顶转换层的美观效果。
2.3 可持续性在设计吊顶转换层时,应该考虑到其使用寿命和后期维护成本。
选择耐用性好、易清洁和易维修的材料,可以减少以后的维护和更换成本,提高吊顶转换层的可持续性。
3. 常见材料吊顶转换层可以使用各种材料来进行改造和装饰,以下是一些常见的吊顶材料:3.1 石膏板石膏板是一种常见的吊顶材料,具有重量轻、施工方便、隔音效果好等优点。
可以根据需要来选择不同种类的石膏板,如防潮石膏板、防火石膏板等。
3.2 吊顶板吊顶板是一种专门用于吊顶装饰的材料,可以选择不同的颜色和质地来达到不同的装饰效果。
吊顶板一般较为轻便,适合安装在原吊顶上方进行改造。
3.3 吊顶砖吊顶砖是一种常见的吊顶材料,可以根据需要选择不同的规格和颜色。
吊顶砖耐久性较好,适合长期使用,并且具有较好的隔热和隔音效果。
3.4 吊顶板吊顶板是一种由多层纸板制成的材料,适用于吊顶装饰。
吊顶板的表面可以进行各种装饰处理,例如喷涂、贴饰等,可以实现不同的装饰效果。
4. 施工流程进行吊顶转换层的施工需要经过以下几个步骤:4.1 量取尺寸首先需要对原吊顶进行测量,并确定吊顶转换层的厚度和尺寸。
根据实际情况,可以选择相应的材料和施工方式。
吊顶转换层及吊顶反向支撑执行”第六章金属结构工程”相应子目
![吊顶转换层及吊顶反向支撑执行”第六章金属结构工程”相应子目](https://img.taocdn.com/s3/m/0df758caa1116c175f0e7cd184254b35eefd1a24.png)
吊顶转换层及吊顶反向支撑执行”第六章金属结构工程”
相应子目
吊顶转换层及吊顶反向支撑执行“第六章金属结构工程”相应子目是一种常
见的做法,具体是否执行以及如何执行可能需要根据具体的工程要求和施工
规范来确定。
在金属结构工程中,吊顶转换层和吊顶反向支撑是两个重要的组成部分。
吊
顶转换层通常是指在吊顶系统中不同结构之间的转换,例如在不同材料的连
接处或者在不同结构形式的转换处。
而吊顶反向支撑则是指为了防止吊顶变
形或下沉而设置的支撑结构。
在执行“第六章金属结构工程”相应子目时,需要考虑到具体的工程要求和
施工规范,包括但不限于以下几个方面:
1. 设计要求:需要按照设计图纸和规范要求进行施工,确保吊顶转换层和吊
顶反向支撑能够满足设计要求,保证吊顶系统的安全性和稳定性。
2. 材料要求:需要选择合适的材料和规格,确保吊顶转换层和吊顶反向支撑
的承载能力和稳定性能够满足使用要求。
3. 施工工艺要求:需要按照规定的施工工艺进行施工,确保施工质量符合规
范要求,避免出现质量问题和安全隐患。
4. 验收要求:需要按照验收规范进行验收,确保吊顶转换层和吊顶反向支撑的施工质量符合要求,保证吊顶系统的正常使用。
综上所述,吊顶转换层及吊顶反向支撑执行“第六章金属结构工程”相应子目需要根据具体的工程要求和施工规范来确定,需要考虑到设计、材料、施工工艺和验收等方面的要求,确保施工质量和使用安全。
反支撑吊顶转换层方案
![反支撑吊顶转换层方案](https://img.taocdn.com/s3/m/887255622e60ddccda38376baf1ffc4ffe47e235.png)
反支撑吊顶转换层方案反支吊顶是一种基于装饰性关系的建筑装饰材料,它可以覆盖住建筑物内部的层次差异和施工缺陷,起到美化室内环境、改善声学效果和隔热保温等作用。
然而,在实际的建筑装修中,由于吊顶的沉重和粘性,使得改变吊顶的布局和形式变得很困难,很多时候只能局限于传统的装饰样式和传统的施工方式。
目前,注重艺术创新和功能应用的建筑装修越来越受到人们的关注,为了打破吊顶的传统限制,提出了反支撑吊顶转换层方案。
反支吊顶转换层方案是一种能够改变吊顶布局和形式的新建筑装饰方案,通过将支撑点转换到吊顶顶面上,使得吊顶能够呈现出更加自由多样的造型。
在进行反支撑吊顶转换层方案设计时,首先要对场地进行全面的调查和研究,了解建筑物的室内空间布局、功能需求和装修风格。
然后,根据吊顶的不同形态和材料特点,进行材料选择和造型设计。
常见的反支撑吊顶的材料有石膏板、铝板、金属网等,可以根据不同的需求选择适合的材料。
同时,根据室内的灯光布置和照明需求,进行照明方案的设计,使得吊顶的照明效果更加出众。
在施工过程中,反支撑吊顶转换层方案需要注意以下几点。
首先,要保证吊顶的结构稳定性和安全性,采用合理的支撑点布局和固定方式。
其次,要保证吊顶的材料和颜色与整体装修风格协调一致,注重装修效果和细节处理。
同时,要注意吊顶的维护和保养,定期进行清洁和修复,避免出现老化和损坏现象。
在应用方面,反支撑吊顶转换层方案可以在很多不同的场景下使用。
例如,室内空间较高的会议厅、大型商业中心、娱乐场所等。
通过采用不同材质的反支吊顶,可以实现不同的装修风格,如现代简约风格、欧式古典风格、东方文化风格等。
同时,反支撑吊顶还可以结合光、声、暖等技术,实现更多的功能需求。
总之,反支撑吊顶转换层方案是一种能够改变吊顶布局和形式的新建筑装饰方案。
通过合理的设计和施工,可以打破传统吊顶的限制,实现吊顶的更加自由多样的造型。
在实际应用中,可以根据场地的不同需求选择适合的材料和造型,使得吊顶的装修效果更加出众。
吊顶转换层
![吊顶转换层](https://img.taocdn.com/s3/m/7cdb43e21a37f111f0855b17.png)
吊顶转换层施工工艺
转换层设置依据
《建筑装饰装修工程施工质量验收规范》规定,当吊杆长度大于1.5m时,应设置反支撑。
当吊杆与设备相遇时,应调整并增设吊杆。
又规定适用在超过3m后需要提供连接的转换层结构。
反支撑的作用主要是当室内产生负风压的时候,控制吊顶板面向上移动。
当板面受到风荷载作用,板面会上下浮动,吊杆通常使用φ6~10钢筋制作,可以控制板面向下的移动,而不能控制板面向上的移动。
反支撑可以撑住板面不让板面向上移动,从而达到控制板面变形的作用。
施工流程
测量放线→打孔埋胀栓→安装角钢吊杆→焊接转换层钢架→涂刷防锈漆→验收
施工工艺
1.测量放线:清理现场,复测轴线、标高线控制线,根据吊顶转换层深化图纸,在顶板上弹线定位,吊点间距为1200mm×1200mm。
2.打孔埋胀栓:根据定位使用电钻打孔,清孔后将胀栓砸如孔中。
3.安装角钢吊杆:将已开孔的50×50×5角码与角钢一端焊接(角钢长度根据吊顶高度确定),此端与顶板内胀栓连接拧紧。
部分部位因顶板下布满管线,无法安装吊杆,或者跨度较大(超过2.5m),吊顶转换层高度较大的则需要在不影响天花标高的情况下,在顶面上设置直角三角形反支撑点,横向使用角钢直接与支撑点焊接,具备设置吊杆条件的,转换层角钢要与吊杆栓接或焊接,如后附节点图。
4.焊接转换层钢架:根据上图将角钢焊接形成装换层。
转换层水平网架由50角钢组成,间距1200mm×1200mm,网架边缘部分距墙200mm设置50角钢边框,走廊等狭窄空间装换层必须形成“井”字框架体系以增加整体刚度。
5.涂刷防锈漆:涂刷灰色防锈漆,分三遍涂刷。
吊顶转换层标准做法
![吊顶转换层标准做法](https://img.taocdn.com/s3/m/cc63ec77a22d7375a417866fb84ae45c3b35c2d2.png)
吊顶转换层标准做法
吊顶转换层标准做法是一种常见的室内装修方式,它可以有效地改变原有房间
的空间感,并为室内设计增添独特的风格。
以下是一些吊顶转换层的标准做法,供您参考。
首先,进行吊顶转换层的施工前,需要确保原有的天花板结构安全稳固。
如果
原有天花板出现严重的损坏或松动情况,需要进行修复或加固工作。
其次,选择合适的吊顶材料。
常见的吊顶材料包括石膏板、铝扣板、PVC板等。
根据房间的整体风格和需求,选择适合的材料进行吊顶转换。
材料的选取应考虑到防火、耐潮、防霉等特性。
接下来,进行吊顶转换层的具体施工。
首先,根据房间的尺寸和形状,制定出
合理的吊顶设计方案。
根据设计方案,进行材料的切割和加工。
然后,使用专业工具将吊顶材料固定在原有天花板上,以实现新的吊顶效果。
在安装过程中,应注意保持吊顶的平整度和水平度。
最后,进行吊顶转换层的装饰工作。
根据个人喜好和整体风格,选择适合的涂料、壁纸或其他装饰材料进行装饰。
注意要保持吊顶转换层与整体装修风格的协调统一。
吊顶转换层标准做法对于改善室内空间、增加居住舒适度和提升美观度都具有
重要意义。
在进行施工前,建议咨询专业装修公司或请专业施工团队进行施工,以确保施工质量和安全性。
请注意,以上仅为一般性的吊顶转换层标准做法介绍,具体情况仍需根据实际
需求和施工要求进行调整。
希望对您有所帮助!。
吊顶转换层方案
![吊顶转换层方案](https://img.taocdn.com/s3/m/3f259d94b8f3f90f76c66137ee06eff9aef84937.png)
吊顶转换层方案吊顶转换层,即在原有吊顶的基础上进行改造和升级,使之能够实现更多功能和应用。
本文将从吊顶材料的选择、功能性设计以及效果装饰等方面进行详细介绍。
首先,吊顶材料的选择是吊顶转换层成功的关键之一、常见的吊顶材料包括石膏板、铝合金、木质板等。
根据不同的功能需求,可以选择相应的材料。
比如,如果需要实现防火性能,则可以选择石膏板作为吊顶材料;如果需要提高吊顶的美观度和耐用性,则可以选择铝合金或者木质板作为吊顶材料。
在功能性设计方面,吊顶转换层的主要功能包括照明、通风和隔音。
为了实现这些功能,可以在吊顶的设计中加入相应的装置和设施。
比如,可以在吊顶中设置LED灯带,实现照明效果;可以在吊顶下方设置通风口,提高室内空气质量;可以在吊顶中加入隔音层,减少噪音的传播。
此外,还可以根据不同的功能需求,添加更多的设计元素,比如加入音响系统、温湿度调节装置等。
除了功能性设计之外,吊顶转换层的效果装饰也是非常重要的。
通过巧妙的设计和装饰,可以提高室内空间的美观度和舒适度。
比如,可以在吊顶的表面加入装饰图案,实现个性化的效果;可以选用具有特殊纹理或者质感的材料,增加空间的层次感;可以设置合适的灯光,营造出不同的氛围。
总的来说,吊顶转换层是一个将传统吊顶功能升级为多功能的设计方案。
通过合理选择材料、设计功能和进行装饰,可以创造出更加美观、舒适和实用的室内空间。
吊顶转换层可以应用于各类建筑,比如住宅、办公楼、商场等,既满足了吊顶的基本需求,又提升了室内环境的整体品质。
未来,随着科技的不断发展和人们对室内环境的要求越来越高,吊顶转换层的设计将会更加多样化和个性化,为人们的生活提供更多的可能性。
吊顶转换层构造方案详解
![吊顶转换层构造方案详解](https://img.taocdn.com/s3/m/c3eb1c31cc7931b765ce15b7.png)
吊顶转换层构造方案详解
由于房间结构层高度、吊顶高度、现场管线布置等因素制约,为满足吊顶施工,转换层类型分为A、B、C、D四种类型,每种类型构造如下:
A类----30*30*3角钢横梁,横纵向间距均为1200mm,30*30*3角钢吊杆,间距1200mm,适用于顶板距吊顶高度3000mm 以内,吊顶上部管线较少。
B类----50*50*5角钢横梁,横纵向间距均为3000mm、1200mm,30*30*3角钢吊杆,间距1200mm,用于吊顶内风管宽度大于1200mm或管线排布过密,吊杆间距大于1200mm部位。
C类----50*5方钢管横梁,横纵向间距3000mm、1200mm,50*50*5角钢吊杆,间距1200mm,用于屋面钢结构桁架板下吊顶。
D类----50*50*5角钢水平桁架,适用于吊顶上部管线已布满,无处安装吊杆或顶板距吊顶高度超过(3m以上)部位。
按现场实际情况选用上述相应转换层类型构造做法。
吊顶转换层的标准做法
![吊顶转换层的标准做法](https://img.taocdn.com/s3/m/1aea204fa88271fe910ef12d2af90242a995ab59.png)
吊顶转换层的标准做法
先将角铁的一头安在楼板上,另一头安在主龙骨上,若吊杆长超出一
米五,需反支撑固定,不能和角铁在同一直线,呈梅花型,距离应保持两米。
接着将拉杆两端分别固定在吊杆下方和顶棚,倾斜构成三角形,增加
稳定性,最后再根据需要,依次安装反支撑。
当吊筋长超过固定尺寸一米五时,就需要安装反支撑,也就是将拉杆
从吊杆处倾斜安在顶棚上,形成固定的三角形。
它的作用也就是防止受气
压影响而造成变形等质量问题,而它的使用量则是根据设计方案来定。
但
反支撑材料没有特殊的规定,其中钢筋使用比较普遍,但也有采用龙骨的。
其中吊杆和主龙骨的顶端间距应小于三十厘米,若超过这个距离,往
往需要多安装吊杆。
当吊杆超出固定数值时,就需反支撑作用,若遇上设备,还需对它进行调整,并根据实际情况,来增加吊杆数量。
另外还规定,当它大于三米时,就需要提供相关的连接结构。
吊顶转换层规范要求
![吊顶转换层规范要求](https://img.taocdn.com/s3/m/9097da6c68eae009581b6bd97f1922791688be96.png)
吊顶转换层规范要求
高度大于3米要连接转换层结构,吊杆长度应控制在1500毫米以内。
1、吊杆距主龙骨端部距离当大于300mm时增加吊杆,当吊杆长度大于1,应增加吊杆,龙骨的安装是依照脚线的标准,所以脚线的高度都必须测量后再决定,根据房间的尺寸测量脚线的长度,安装后的脚线必须平整、紧贴着瓷砖边缘。
2、吊顶高度超过1.5米需做反支撑或转换层,上层和下层结构类型转换,多用于剪力墙结构和框架-剪力墙结构,它将上部剪力墙转换为下部的框架,以创造一个较大的内部自由空间,上、下层的柱网、轴线改变,转换层上、下的结构形式没有改变,但是通过转换层使下层柱的柱距扩大,形成大柱网。
3、吊顶后会使钢架转换层产生很大的弯矩,从而直接影响到石膏板的平整度,上层和下层结构类型转换,多用于剪力墙结构和框架-剪力墙结构,它将上部剪力墙转换为下部的框架,以创造一个较大的内部自由空间。
吊顶转换层规范
![吊顶转换层规范](https://img.taocdn.com/s3/m/e11b40e7cf2f0066f5335a8102d276a200296009.png)
吊顶转换层规范吊顶转换层规范1. 前言吊顶转换层,也称为吊顶平层,是建筑工程中常见的室内装饰手法之一。
它能够隐藏室内的管线、线缆以及其他构建物,达到美化室内环境的效果。
为了确保吊顶转换层的质量和施工效果,制定本规范。
2. 设计要求2.1 吊顶转换层的设计应符合建筑相关规范的要求,并满足施工方和业主的需求。
2.2 设计应考虑到吊顶转换层的材料选择、构造形式以及安装细节等方面的问题。
3. 材料选择3.1 吊顶板材应选用符合国家标准的环保材料,具有一定的耐火性能。
3.2 吊顶条材应选用质量上乘、表面光滑、不易变形的材料,如铝合金、钢材等。
4. 施工准备4.1 在施工前,应对吊顶转换层进行详细的测量,并编制相应的施工图纸。
4.2 施工前应对相关材料进行检查,确保质量符合要求。
4.3 施工现场应清理整洁,并做好安全防护措施。
5. 施工工艺5.1 在进行吊顶转换层施工时,应先进行基层处理,确保基层平整、结实。
5.2 吊顶板应根据设计要求进行切割,并注意保护其表面和边缘不受损坏。
5.3 吊顶板的安装应按照选定的构造形式进行,确保安装牢固、平整。
5.4 吊顶条的安装应注意对准位置,保证吊顶板的平整度和整体效果。
6. 施工质量控制6.1 吊顶转换层施工过程中,应进行质量检查,确保符合设计要求和相关标准。
6.2 对吊顶板和吊顶条的尺寸、平整度、固定性等方面进行检查和测试。
6.3 施工结束后,应进行验收,确保吊顶转换层的质量达到设计要求。
7. 安全措施7.1 施工现场应设置明显的安全警示标志,确保施工期间人员安全。
7.2 施工期间,工作人员应佩戴安全帽,并进行必要的防护措施。
7.3 施工现场应定期清理,保持整洁,防止发生意外事故。
8. 维护与保养8.1 吊顶转换层的维护保养工作应定期进行,确保其功能和美观。
8.2 对吊顶板和吊顶条进行定期清洁,保持其表面光滑和整洁。
8.3 如有损坏或变形等情况,应及时修复或更换,确保吊顶转换层的完好性。
吊顶转换层技术要求
![吊顶转换层技术要求](https://img.taocdn.com/s3/m/941969f5524de518964b7ddf.png)
党校工程吊顶转换层技术要求1、餐饮楼三层夹层吊顶转换层采用160mmH型钢;1)矿棉板吊顶,H型钢担在框梁上,东西向布置中距600mm,隔墙开洞,H型钢固定在洞内;预幕墙处,在幕墙处做大芯板刷白色涂料;吊杆焊接在工字上,矿棉板主龙骨采用U型轻钢龙骨C38×12,次龙骨TB24×38与主龙骨插接,面层12厚600×600矿棉板;吊顶标高2.6;2)走廊石膏板吊顶转换层采用H型钢南北方向布置中距1200mm,担在内隔墙上,在隔墙上开孔;吊杆与工字钢焊接,石膏板主龙骨采用CS60×27间距1200mm,次龙骨CB60×27间距400,用挂件与主龙骨连接;面层纸面石膏板,石膏板上满刮2厚腻子找平,刷白色涂料;吊顶标高2.7M;2、报告厅译音室、追光室、300人厅(设备房、服务员房)吊顶转换层(H型钢160mm)1)300人厅设备房间格栅吊顶转换层H型钢东西向布置中距1200mm;西侧担在框梁上,打入四根12涨栓与H型钢固定,东侧在内隔墙上开孔,担在隔墙上;格栅采用50×50黑色金属格栅(格栅上铺玻璃丝棉外包玻璃丝布)吊杆Φ10;龙骨采用与格栅配套龙骨,在玻璃幕墙处做大芯板,大芯板外侧固定石膏板,石膏板外刷白色涂料;吊顶标高3.8M;2)译音室、译员休息室格栅吊顶H型钢东西向布置中距1200mm,在内墙上开孔,担在隔墙上;格栅采用50×50黑色金属格栅(格栅上铺玻璃丝棉外包玻璃丝布)吊杆Φ10;龙骨采用与格栅配套龙骨,吊顶标高2.55M3)追光室石膏板H型钢东西向布置中距1200mm,在内墙上开孔,担在隔墙上;吊杆Φ10;主龙骨采用CS60×27间距1200mm,次龙骨CB60×27间距400,用挂件与主龙骨连接;面层纸面石膏板,石膏板上满刮2厚腻子找平,刷白色涂料;吊顶标高3M2、报告厅300人厅吊顶12块区域叠顶造型具体造型详见图纸;材料要求:1、12厚穿孔石膏板连续穿孔,孔径8,孔径18,穿孔率15.5%;2、12厚纸面石膏板;3、50轻钢龙骨,轻钢龙骨上嵌玻璃丝棉包玻璃丝布(只有穿孔石膏板上嵌玻璃丝棉包玻璃丝布)4、吊杆超过1500mm,做反向支撑;(详见图集)5、大芯板涂刷防火涂料,甲醛含量符合要求;6、根据图纸负责灯具开孔与检修口开孔与安装;石膏板吊顶做法:1、白色涂料面层2、满刮2厚腻子找平,面层接缝处贴嵌缝带,刮腻子找平3、板材用自攻螺丝与龙骨固定,中距200,螺钉距板边≥10,短边≥15;4、U型轻钢次龙骨CB60×27,间距400,用挂件与主龙骨连接;5、U型轻钢承载主龙骨CS50×15,间距≤1200,6、Φ10吊杆;穿孔石膏板做法1、白色涂料面层2、满刮2厚腻子找平3、板材用自攻螺丝与龙骨固定4、U型轻钢次龙骨CB60×27,间距400,用挂件与主龙骨连接;5、U型轻钢承载主龙骨CS50×15,间距≤1200,6、CS50×15轻钢龙骨上嵌玻璃丝棉包玻璃丝布7、Φ10吊杆;注明:所有吊顶含窗帘盒、灯带、灯具开孔,检修口开孔与安装等其他开孔要求和图纸隐含内容;。
吊顶转换层是什么意思
![吊顶转换层是什么意思](https://img.taocdn.com/s3/m/748ee63ef56527d3240c844769eae009581ba2ff.png)
吊顶转换层是什么意思吊顶转换层是指建筑或室内装修中,在原有吊顶结构的基础上增加一个新的功能性层面,以实现特定的设计、装饰或功能要求。
这种设计手法在建筑和室内装修中得到广泛应用,为空间增添美感的同时,也提升了功能性和实用性。
吊顶转换层的特点1.增加空间层次感:通过设置吊顶转换层,可以让空间更具层次感,使整体设计更加丰富多样。
2.隐藏不美观的管线或构造:在原有吊顶下增加转换层,可以将原本裸露的管线或构造隐藏起来,提升整体装修效果。
3.附加功能:吊顶转换层可以集成照明、空调、音响等功能,使空间更加实用。
4.装饰效果:通过吊顶转换层的设计,可以增加空间的装饰性,提升整体氛围。
吊顶转换层的设计与应用材料选择吊顶转换层的材料选择应根据具体设计风格来确定,常见的材料包括石膏板、铝板、PVC板等,也可以根据需要选择特殊材质如吸音板、隔热板等。
设计风格吊顶转换层的设计风格应与整体空间风格相呼应,可以是简约现代、欧式古典、中式传统等各种风格,通过颜色、纹理等设计元素的配合,营造出不同的空间氛围。
功能应用除了美观装饰外,吊顶转换层还可以集成多种功能,如嵌入照明灯具、空调出风口、音响设备等,提升空间的实用性和舒适度。
吊顶转换层的施工与维护施工注意事项在设计和施工吊顶转换层时,需要注意搭建结构的稳固性、承重能力和防水防潮等问题,确保搭建的吊顶转换层不但美观实用,而且安全可靠。
维护保养吊顶转换层的维护保养也十分重要,定期清洁吊顶表面,注意检查吊顶转换层的连接部位和固定装置,及时进行维修和更换,以保持吊顶的整体美观和功能完好。
结语吊顶转换层作为建筑和室内装修的一种设计手法,不仅可以增加空间层次感和装饰效果,还可以提升空间的功能性和实用性。
在设计与施工时,需注意材料选择、风格搭配、功能应用等方面,并且注重施工细节和日常维护,以创造出更加优质的空间环境。
天花吊顶转换层主龙骨一体化工法
![天花吊顶转换层主龙骨一体化工法](https://img.taocdn.com/s3/m/df178e80f021dd36a32d7375a417866fb84ac023.png)
天花吊顶转换层主龙骨一体化工法天花吊顶转换层主龙骨一体化工法是一种新型的建筑施工工法,它将天花吊顶装修工程的施工过程变得更加高效、快速和省时省力。
本文将详细介绍天花吊顶转换层主龙骨一体化工法的特点、优势以及在建筑施工中的应用。
一、天花吊顶转换层主龙骨一体化工法的特点1. 整体性:天花吊顶转换层主龙骨一体化工法将龙骨与转换层的施工合二为一,消除了传统施工工序中的接缝、焊接等环节,使得施工更加简洁和紧凑。
2. 高效性:通过引入机械化设备和现代化施工工艺,天花吊顶转换层主龙骨一体化工法大大提高了施工效率。
相比传统施工方法,工期可以缩短30%以上。
3. 节约材料:天花吊顶转换层主龙骨一体化工法通过优化设计和减少浪费,最大限度地节约了材料的使用。
同时,由于施工过程中不需要切割砖块或其他构件,也减少了材料的损耗。
4. 质量可控:天花吊顶转换层主龙骨一体化工法采用标准化的施工工艺和模块化的构造方式,使工程质量更加可控。
通过工艺参数的严格控制和质量检测,可以确保施工质量达到设计要求。
5. 环保可持续:天花吊顶转换层主龙骨一体化工法减少了对环境的污染。
不仅减少了噪音和粉尘污染,还减少了大量废弃材料的产生。
同时,该工法使用的材料都符合绿色环保要求,对施工现场和周边环境安全无害。
二、天花吊顶转换层主龙骨一体化工法的优势1. 节约成本:天花吊顶转换层主龙骨一体化工法通过提高施工效率和减少材料浪费,大幅度降低了装修工程的成本。
同时,由于施工过程中不需要使用大量的传统工具和设备,还减少了租赁和运输成本。
2. 提高质量:天花吊顶转换层主龙骨一体化工法通过优化设计和施工工艺,使得装修工程的质量得到提升。
特别是在防水、防火和隔热方面,该工法具有优异的性能和可靠的保障。
3. 灵活性:天花吊顶转换层主龙骨一体化工法可以根据不同的设计要求和空间需求进行灵活调整。
无论是基础布局还是线条造型,都可以根据实际需求进行自由组合和变化。
4. 施工便利:天花吊顶转换层主龙骨一体化工法采用的模块化构造方式,使得施工更加便利。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
• (3)项目研究进展基本情况。
• 本技术在装修工程施工时就能开始准备,
室内装修完就完成工作,时间短,效率高。 在实地使用时基本不耗费多余的人工和料 具,因为基本不产生浪费和不良后果,有 了基本的构思和概念技术人员便开始于建 设单位沟通进行了实验,然后通过对膨胀 螺栓、镀锌角钢角码及工字钢的调整逐渐 达到了最优的效果,也得到了建设单位和 监理单位的认可。
• (4)研究经费的使用与管理。
• 我公司财务和现场预结算人员根据该项技术
进行了单独记账核算,按实际投入的各项费 用的明细进行财务管理。应用该技术的项目 部指定专门的预算员和资料员将实验单位工 程的施工投入费用和普通工艺施工的单位工 程费用投入进行详细的分项对比,计算本技 术在实际施工中的经济效益。
• (3)技术创新点,技术的新颖性、先进性、
适用性和成熟度。
• 工字钢钢制龙骨转换层的技术截止到目前已
经很成熟,这些技术目前还没有受到重视推 广,利用镀锌角钢及镀锌工字钢组成的吊顶 转换层还没有类似的工艺,比较新颖。且该 项技术通过极小的成本投入和很低的工作量 就能收到相对良好的效益,且操作简单,易 于理解推广,具有良好的先进性和适用性。 随着施工工艺的发展,我们也将不断的改良 和提高技术水平,使得该技术达到更好的效 果。
• (2)技术方案的论证和研究工作的组织与管理等。 • 体育场馆、高铁车站及结构空间差大的工程的吊顶
采用常规吊顶反支撑的做法容易被吊顶内较大的设备管 路等阻挡,支撑只能倾斜一定角度安装,但容易导致龙 骨受力不均匀,在吊顶完成后影响平整度,无法保证吊 顶的耐久性和实用性,吊顶骨架系统不稳定而造成的吊 顶开裂变形。针对这些问题,我集团四建分公司现场技 术人员一直在研究双重的解决办法。2016年起开始有了 工字钢钢制龙骨吊顶转换层的初步模型,后通过向集团 公司技术研发中心申报立项,由集团技术研发中心专家 指导、完善,开始进行立项并投入到项目中进行试验。 在项目上成立了以项目总工为组长,技术、质量、安全 、财务等各部室人员为组员的研发小组,最终形成比较 成熟的一套技术。通过实地验算确实具有良好的效益, 既开始在全国范围内适合的项目上进行推广应用。
二、工作报告
• (1)选题立项的背景及其目的、意义。
• 随着城市建设和经济的飞速发展,全国各地都
兴建了许多体育场馆、高铁车站及结构空间高差大 的工程,公共建筑空间的多维变化,吊顶内设备逐 渐增加,吊顶空间跨度越来越大,高度越来越高, 大跨度大空间的室内吊顶越来越多。随之出现的吊 顶施工的技术也越来越多。我公司北京曹妃甸职教 城一期汽车技术管理学院项目现场技术人员关注起 来,通过设计研发、技术公关、现场实验、实际操 作等创新手段,形成一套用于大空间吊顶的工字钢 钢制龙骨转换层施工技术,并对如何有效的利用进 行了研究和探讨。
• (5)存在的主要问题、改进意见及进一步深
入研究的设想等。
• 目前工字钢吊顶转换层技术已趋于成熟,下
一步优化工字钢吊顶转换层的设计,使其施 工、安装更方便、快捷,形成标准化,工具 化构件。针对施工中遇到的难点、重点问题, 继续展开活动,确保施工安全、优质、高效。 若吊顶内有上人检修马道、灯光、音响及其 他较大的设备时,要满足吊顶各种造型施工 的要求,施工起来较复杂,质量要求严格, 必须经过受力计算,结构受力分析才能施工, 施工难度大,将是今后研究的方向。
•三、技术报告
• (1)采用的详细技术路线,技术原理及主要
技术特征。
• 工程施工时,先测量放线,然后是膨胀螺栓将镀锌
角钢做角码固按测量位置固定于原砼结构顶面,焊 接镀锌工字钢、镀锌角钢使其形成网架。本技术采 用镀锌工字钢、镀锌角钢等施工。
• 具体技术路线如下:测量放线,首先严格
审核原始依据包括各类设计图纸,现场测 量起始点位,数据等的正确性,坚持测量 作业与图纸数据步步有校核。现场测量放 线实施的首要工作是熟悉施工现场并对原 建筑的施工现场进行测量,并弹出基准线。 利用基准线确定角钢角码的位置打孔。用 膨胀螺栓将镀锌角钢角码固定在原结构打 孔位置,安装牢固后做抗拉拔实验,检测 其牢固程度。使用焊接技术将镀锌角钢龙 骨、角钢角码、镀锌工字钢焊接在一起, 焊接密实、焊缝饱满。
• (5)研究工作的主要经验与体会以及下一步的研
究发展目标等。
• 通过研究该项技术,现场施工的技术人员的感触颇
多。平时多思考、敢想象,一些小的发明和创意通 过集体的力量就能被系统和利用起来,形成对工程、 对社会都有帮助的新工艺。本技术的实际效益远远 超出了我们的预期值,这对现场技术人员有很大的 鼓舞性,更增加了技术人员的研发兴趣和改良心情。 现在体育场馆、高铁车站及结构空间差大的工程的 项目都可以进行推广应用。下一步技术人员将开始 将研究方向扩大,希望通过更低的成本达到更好的 效果,同时通过创新和改善将此技术的适合范围扩 大,应用到更多工程中。
鉴定材料 华北建设集团有限公司
• 一、前言 • 二、工作报告 • 三、技术报告 • 四、查新报告 • 五、经济效益分析报告 • 六、用户使用证明 • 七位专家在百忙之中抽出时
间为我公司的课题进行鉴定指导。
• “工字钢吊顶转换层施工技术”是由我公
司完成的研究课题,课题组已完成各项研 究内容,已具备鉴定条件。
• (4)成果转化和推广应用的条件及前景。
• 由于工字钢吊顶转换层优异的性能和特点,它
将广泛应用与体育场馆、高铁车站及结构空间 差大的工程。我们研发的这套技术,解决的超 大空间吊顶无法施工的难题,比普通吊顶结构 增强了其吊顶的耐久性和实用性,对于防治因 吊顶骨架系统不稳定而造成的吊顶开裂变形等 质量通病起到了关键作用,节约了维修费用, 并延长了工程使用时间。工字钢吊顶转换层施 工技术,不但起到吊顶承载作用,同时也在高 空棚内的维修设备起到一个平台作用,使设备 的维修变的安全、快捷、方便。这在吊顶施工 方面有很大推广前景。
• 高低差可以通过膨胀螺栓进行调节。钢架焊
接完成后,应进行校核,并检查各个焊接点 并刷防锈漆。
• (2)主要技术经济指标。 • 首先利用顶棚面分格线确定角钢角码的
位置打孔,然后用膨胀螺栓将镀锌角钢 做角码固定于原砼结构顶面,工字钢焊 接在角钢角码上形成转换层。为保证吊 顶转换层的稳定性镀锌角钢采用 50*50*5,膨胀螺栓采用M10,镀锌工 字钢采用10#。
