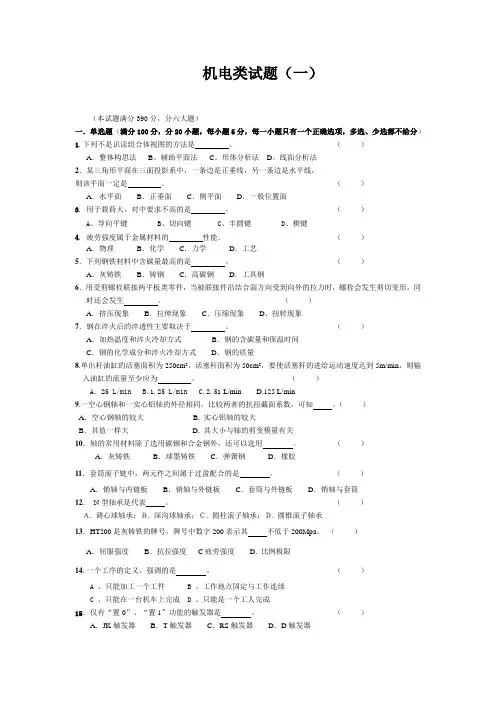

(完整word版)职高对口机电类专业模拟试题(一)
机电类试题(一)(本试题满分390分,分六大题)一.单选题(满分100分,分20小题,每小题5分,每一小题只有一个正确选项,多选、少选都不给分)1.下列不是识读组合体视图的方法是。
()A.整体构思法B。
辅助平面法C。
形体分析法D。
线面分析法2.某三角形平面在三面投影系中,一条边是正垂线,另一条边是水平线,则该平面一定是。
()A.水平面B.正垂面C.侧平面D.一般位置面3. 用于载荷大,对中要求不高的是。
()A、导向平键B、切向键C、半圆键D、楔键4. 疲劳强度属于金属材料的性能。
()A.物理B.化学C.力学D.工艺5.下列钢铁材料中含碳量最高的是。
()A.灰铸铁B.铸钢C.高碳钢D.工具钢6.用受剪螺栓联接两平板类零件,当被联接件沿结合面方向受到向外的拉力时,螺栓会发生剪切变形,同时还会发生。
()A.挤压现象B.拉伸现象C.压缩现象D.扭转现象7.钢在淬火后的淬透性主要取决于。
()A.加热温度和淬火冷却方式B.钢的含碳量和保温时间C.钢的化学成分和淬火冷却方式D.钢的质量8.单出杆油缸的活塞面积为250cm2,活塞杆面积为50cm2,要使活塞杆的进给运动速度达到5m/min,则输入油缸的流量至少应为。
()A.25 L/min B.1.25 L/min C.2.51 L/min D.125 L/min9.一空心钢轴和一实心铝轴的外径相同,比较两者的抗扭截面系数,可知。
()A.空心钢轴的较大 B. 实心铝轴的较大B.其值一样大 D. 其大小与轴的剪变模量有关10.轴的常用材料除了选用碳钢和合金钢外,还可以选用。
()A.灰铸铁B.球墨铸铁C.弹簧钢D.橡胶11.套筒滚子链中,两元件之间属于过盈配合的是。
()A.销轴与内链板B.销轴与外链板C.套筒与外链板D.销轴与套筒12.N型轴承是代表。
()A. 调心球轴承;B. 深沟球轴承;C. 圆柱滚子轴承;D. 圆锥滚子轴承13.HT200是灰铸铁的牌号,牌号中数字200表示其不低于200Mpa。

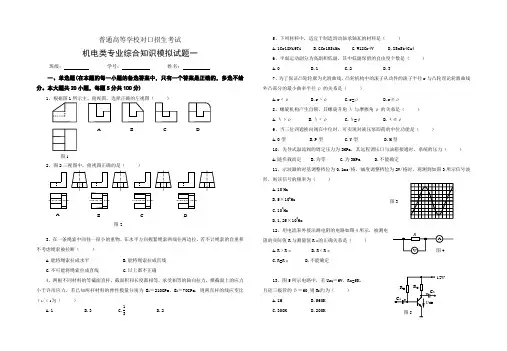

中职对口招生考试机电类专业综合知识模拟试题一
普通高等学校对口招生考试机电类专业综合知识模拟试题一班级: 学号: 姓名:一、单选题(在本题的每一小题的备选答案中,只有一个答案是正确的,多选不给分。
本大题共20小题,每题5分共100分)1、根据图1所示主、俯视图,选择正确的左视图( )2、图2三视图中,俯视图正确的是( )3、在一条绳索中间挂一很小的重物,在水平方向握紧绳索两端往两边拉,若不计绳索的自重和不考虑绳索被拉断( )A.能将绳索拉成水平B.能将绳索拉成直线C.不可能将绳索拉成直线 C.以上都不正确4、两根不同材料的等截面直杆,截面积和长度都相等,承受相等的轴向拉力,横截面上的应力小于许用应力。
若已知两杆材料的弹性模量分别为E1=210GPa ,E 2=70GPa ,则两直杆的线应变比ε1/ε2为( )A.1B.3C.13D.25、下列材料中,适宜于制造滑动轴承轴瓦的材料是( )A.1Cr18Ni9TiB.GCr15SiMnC.W18Cr4VD.ZSnSb4Cu46、平面运动副分为高副和低副,其中低副保留的自由度个数是( ) A.0 B.1 C.2 D.37、为了保证凸轮轮廓为光滑曲线,凸轮机构中的滚子从动件的滚子半径r 与凸轮理论轮廓曲线外凸部分的最小曲率半径ρ的关系是( )A.r ﹤ρB.r ﹥ρC.r=ρD.r≧ρ8、螺旋机构产生自锁,其螺旋升角λ与摩擦角ρ的关系是( ) A.λ﹥ρ B.λ﹤ρ C.λ=ρ D.λ≧ρ9、当三位四通换向阀在中位时,可实现对液压泵卸荷的中位功能是( ) A.O 型 B.P 型 C.Y 型 D.M 型10、先导式溢流阀的调定压力为3MPa ,其远程调压口与油箱接通时,系统的压力( )A.随负载而定B.为零C.为3MPaD.不能确定11、示波器的时基调整档位为0.1ms/格,幅度调整档位为2V/格时,观测到如图3所示信号波形,则该信号的频率为( )A.104Hz B.5×103HzC.103HzD.1.25×103Hz12、用电流表外接法测电阻的电路如图4所示,被测电 阻的实际值R 与测量值R 测的正确关系是( )A.R ﹥R 测B.R ﹤R 测C.R=R 测D.不能确定13、图5所示电路中,若U CEQ =6V ,Rc=5K , 且硅三极管的β=60,则R B 约为( )A.1MB.560KC.300KD.200K图1ABCDABDC图2图314、D 触发器按图6所示方法连接,则每个CP 下降沿 到来时,其输出的状态将( )A.置0B.置1C.保持D.翻转15、一台三相异步电动机额定运行时,负载转矩突然增加,则电动机( ) A.n 升高,Tmax 增大 B.n 下降,Tmax 不变 C.n 不变,Tmax 不变 D.n 升高,Tmax 下降16、单相照明变压器S N =100kVA,U IN /U 2N =6000/220V ,其输出的最大有功功率为( ) A.大于100kW B.小于100kW C.等于100kW D.无法确定17、图7(b )所示为按钮控制微型马达定时运行电路,图中555定时器接成了( ) A.施密特电路 B.单稳态电路 C.多谐振荡器 D.一般应用电路18.电路如图7(b )所示,若按下按钮时输入2脚的信号u i 如图7(a )所示,则3脚输出电压u o 波形图为( )19、在直流电磁铁的吸合过程中,磁路中的磁通将会随气隙的减少而( ) A. 减少 B.增大 C.不变 D.无法确定20、如图8所示,Q 1端输出2个脉冲时,则CP 脉冲输入为( ) A 、1个脉冲 B 、2个脉冲 C 、4个 脉冲 D 、8个脉冲二、双选题(在本题的每一小题的备选答案中,有两个答案是正确的,多选、少选不给分,本大题共10小题,每题6分,共60分)21、AutoCAD 中某点坐标的正确输入方法是( )A.x30,y50B.30,50C.@30,50D.@30,@50 22、金属材料塑性变形能力的指标是A.σbB.σsC.ψD.δ 23、退火可达到的目的有()A.提高钢的强度 B.提高钢的硬度 C.降低钢的硬度 D.消除钢的内应力 24、提高梁的承载能力的措施有( ) A.采用阶梯形截面梁 B.采用较大的截面积 C.减小跨度或增加支撑 D. 合理安排载荷25、液压泵的种类较多,常见的三种泵是齿轮泵以及( ) A.螺杆泵 B. 柱塞泵 C.涡轮泵 D. 叶片泵26、一栋三层的教学楼,采用380V 三相四线电源供电,某天发生电气事故后,一楼电灯全灭,二、三楼电灯全暗下来,则产生该现象的原因是( )A.一楼负载全部烧坏B. 二、三楼负载出现局部短路C. 一楼负载局部短路,一楼总熔断器熔断D.中线开路27、图9所示电路中,电容C 开路前后,输出电压U L 的波形分别为( )28、Y180L-6型异步电动机的技术数据如下:P N =15KW ,n N =970r/min,ηN =89.5%,cos φ=0.81,T st /T N =2,T m /T N =2.2,I st /I N =6.5,△运行,当采用Y 形启动时,其启动电流和启动转矩分别为( )A.68AB.118AC.296N·mD.99N·mD图6R dQQ图7A B t u u u u u t t t tDC (a )(b )图9ABCDU U U U LU Z =9VCI Q 1DCI 1DQQQ Q 1图829、如图10所示为按钮控制微型马达定时运行电路,若要马达运行时间可调,则可调整( ) A. R 1B. R 2C. C 1D. C 230、某运算放大电路如图11所示,则电路的负反馈类型和输出电压U O 分别为( ) A. 电压并联负反馈 B. 电压串联负反馈 C. U O =1.8V D. U O =12V三、填空题(本大题共10小题,每题5分,共50分)31、定形尺寸,但定位尺寸不全的线段叫 ;32、塑料的种类很多,按其成型工艺性能可分为 和热固性塑料两大类。
对口升学机电专业课综合试卷(1)
对⼝升学机电专业课综合试卷(1)机电专业专业课综合试卷(满分300分,时间150分钟)班级___________姓名___________得分___________⼀.单项选择题(每⼩题均有四个选项,从四个选项中选出正确的⼀项,多选、不选均不得分,每⼩题3分,共计81分)1.两根圆轴的材料相同,受⼒相同,直径不同,如d1=2d2,则两轴的最⼤切应⼒之⽐τ1/τ2为()A、1/4B、1/8C、4D、82.只承受弯矩⽽不承受转矩的轴是( )。
A、转轴B、传动轴C、⼼轴D、曲轴3.在曲柄滑块机构中,若增⼤曲柄长度,则滑块的⾏程将()。
A、增⼤B、不变C、减⼩D、减⼩或不变4.()是构成机械的最⼩单元,也是制造机械时的最⼩单元。
A、机器B、零件C、构件D、机构5.滚动轴承套圈和滚动体常⽤钢的牌号是 ( )A、20CrB、45C、GCr15D、38CrMoVA、凸缘联轴器B、弹性联轴器C、万向联轴器D、⼗字滑块联轴器7.如下图所⽰,a、b、c三种螺纹联接,依次为()联接。
A、螺栓、螺柱、螺钉B、螺钉、螺柱、螺栓C、螺柱、螺钉、螺栓D、螺栓、螺钉、螺柱8.将⼀个额定值为220V、40W的⽩炽灯与⼀个额定值为220V、60W的⽩炽灯串联接⼊220V电源上,则()。
A、40W较亮B、60W较亮C、亮度相同D、⽆法确定9.电源的端电压等于电源的电动势,这⼀结论适⽤于电路处于()。
A、短路状态B、通路状态C、开路状态D、任何状态10.神州六号载⼈宇宙飞船使⽤的太阳能电池板使⽤()效应来产⽣电压。
A、电磁感应原理B、热电C、光电D、压电11.已知⼀交流电流,当t=0时,io=1A,初相位⾓为30o,则这个交流电的有效值为()。
A、0.5AB、1.414AC、1AD、2A12.为提⾼感性负载的功率因数,并联电容,则负载所消耗的功率将()。
A、增⼤13.同⼀台三相异步电动机,接在相同的线电压下,Y形连接时的线电流是作三⾓形连接的()倍。

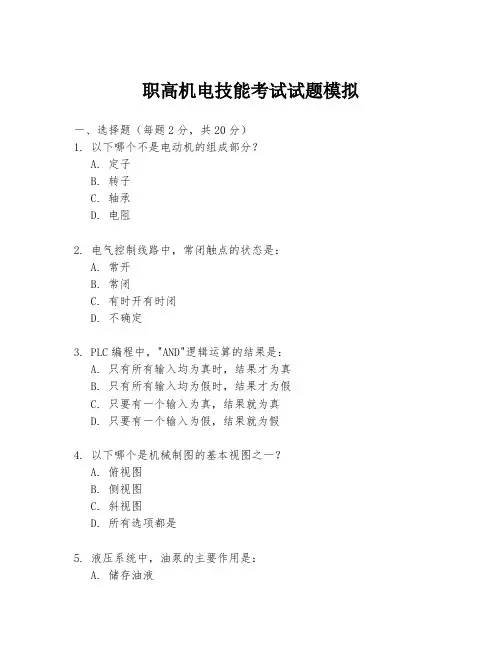

职高机电技能考试试题模拟
职高机电技能考试试题模拟一、选择题(每题2分,共20分)1. 以下哪个不是电动机的组成部分?A. 定子B. 转子C. 轴承D. 电阻2. 电气控制线路中,常闭触点的状态是:A. 常开B. 常闭C. 有时开有时闭D. 不确定3. PLC编程中,"AND"逻辑运算的结果是:A. 只有所有输入均为真时,结果才为真B. 只有所有输入均为假时,结果才为假C. 只要有一个输入为真,结果就为真D. 只要有一个输入为假,结果就为假4. 以下哪个是机械制图的基本视图之一?A. 俯视图B. 侧视图C. 斜视图D. 所有选项都是5. 液压系统中,油泵的主要作用是:A. 储存油液B. 调节压力C. 提供动力D. 过滤杂质6. 测量工具中,游标卡尺主要用于测量:A. 长度B. 直径C. 角度D. 深度7. 三相异步电动机的转子转速总是:A. 等于同步转速B. 略低于同步转速C. 略高于同步转速D. 与同步转速无关8. 以下哪个是数控机床的特点?A. 操作复杂B. 编程简单C. 自动化程度高D. 精度低9. 在电路中,电流的单位是:A. 伏特B. 安培C. 欧姆D. 瓦特10. 机械加工中,车削加工的特点是:A. 只能加工平面B. 只能加工曲面C. 可以加工内外圆柱面D. 只能加工直线二、判断题(每题1分,共10分)1. 电动机的额定功率是指电动机在额定工作条件下能够持续输出的最大功率。
()2. 电气控制线路中的继电器是一种自动电器,可以用于控制电路的通断。
()3. PLC的输入/输出模块可以直接与传感器或执行器连接。
()4. 机械制图中,三视图可以完全表达一个物体的所有信息。
()5. 液压系统中,油缸是将液体的压力能转换为机械能的装置。
()6. 游标卡尺的精度比千分尺高。
()7. 三相异步电动机的转速与电源频率成正比。
()8. 数控机床可以进行多轴联动加工。
()9. 电流的单位是伏特,电压的单位是安培。
对口高考机电专业理论模拟考试题
对口高考《机电专业理论》模拟考试题本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
第Ⅰ卷1至6页,第Ⅱ卷7至12页。
满分200分,考试时间120分钟。
考试结束后,将本试卷和答题卡一并交回。
第Ⅰ卷(选择题,共120分)注意事项:1.答第Ⅰ卷前,考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2.每小题选出答案后,用铅笔把答题卡上对应题目的答案标号涂黑,如需改动,用橡皮擦干净后,再选涂其它答案,不能答在试题卷上。
一、单项选择题(本大题共45个小题,每小题2分,共90分。
在每小题列出的四个选项中,只有一项符合题目要求,请将符合题目要求的选项选出)1.两构件之间为点或线接触的运动副是()A.螺旋副B.转动副C.移动副D.高副2.在标记“键C16×100 GB1096”中,“16×100”表示()A.b×L B.L×h C.h×L D.L×b3.用于被联接件之一较厚不宜制作通孔,且不需经常装拆的螺纹联接是()A.螺栓联接B.双头螺柱联接C.紧定螺钉联接D.螺钉联接4.在螺纹联接中使用弹簧垫圈属于()A.机械防松B.冲边防松C.摩擦防松D.粘结防松5.将工件加热到适当温度,保持一定时间,然后在空气中冷却的热处理工艺称为()A.正火B.回火C.退火D.淬火6.下列属于刚性可移式联轴器的是()A.套筒联轴器B.凸缘联轴器C.滑块联轴器D.安全联轴器7.在机器运转状态下,能方便地将两轴分离或接合的是()A.联轴器B.制动器C.万向联轴器D.离合器8.线绳结构的普通V带,其线绳在()A.顶胶层B.抗拉体层C.底胶层D.包布层9.下列不属于摩擦带传动的是()A.V带传动B.平带传动C.圆带传动D.同步齿形带传动10.关于普通V带传动的安装与维护,下列说法不正确的是()A.新、旧V带可同组使用B.若发现个别V带有疲劳撕裂现象时,应及时更换所有V带C.为了保证安全生产,应给V带传动加防护罩D.安装时,带张紧程度以大拇指能按下10~15mm为宜11.我国规定,渐开线齿轮的标准压力角为()A.40°B.60°C.20°D.55°12.既承受弯矩又承受转矩作用的轴称为()A.转轴B.心轴C.传动轴D.软轴13.正常齿制的标准直齿圆柱齿轮的全齿高等于9 mm,则该齿轮的模数是()A.4.5mm B.3mm C.4mm D.9mm14.轴肩过渡处加工出圆角的主要目的是()A.改进结构,减小应力集中B.便于加工C.使零件轴向定位可靠D.使外形美观15.滚动轴承608—2Z/P5的类型是()A.调心球轴承B.深沟球轴承C.推力球轴承D.角接触球轴承16.在某铰链四杆机构中,已知四个杆件的长度分别为:AB=110 mm,BC=90 mm,CD=70 mm,AD=40 mm,且以AD为机架,则该铰链四杆机构为()A.双摇杆机构B.曲柄摇杆机构C.曲柄滑块机构D.双曲柄机构17.有四根普通V带,其型号分别为A型、B型、C型、D型,其中传递功率最大的是()A.D型B.C型C.B型D.A型18.主要用于轻载,尤其适用于轴的锥形端部联接的是()A.普通平键联接B.导向平键联接C.半圆键联接D.楔键联接19.普通螺纹的公称直径是指()A.螺纹小径B.螺纹中径C.螺纹外径D.螺纹大径20.能在高温、多尘、潮湿、有污染等恶劣环境中工作的是()A.齿轮传动B.V带传动C.链传动D.蜗杆传动21.碳素工具钢T8的平均含碳量约为()A.8% B.0.8% C.0.08% D.0.008%22.在简化的Fe—Fe3C状态图中,PSK水平线称为()A.固相线B.共析线C.液相线D.共晶线23.平面锉削时,常用于最后修光工件表面的锉削方法是()A.交叉锉法B.顺锉法C.推锉法D.逆锉法24.按照铁碳合金状态图,钢和铸铁分界线的含碳量约为()A.0.25% B.2.11% C.0.60% D.3.11%25.下列关于车削加工的说法错误的是()A.车削前要夹紧工件,夹紧后应立即拿走扳手B.车床开动时,不准测量或用手摸工件C.粗车是以切除大部分加工余量为主要目的加工D.精车时应选用前角、后角较小和负刃倾角的精车刀26.下列关于滑动轴承的说法错误的是()A.工作平稳,噪声较滚动轴承低,工作可靠B.应用于要求轴承径向尺寸小的场合C.与滚动轴承相比,起动灵敏,效率高D.可应用于装配工艺要求轴承剖分的场合27.消除工件淬火时产生的残余应力,防止变形和开裂,应采用的热处理工艺是()A.正火B.回火C.退火D.调质28.若某双线螺纹的螺距为7mm,则其导程为()A.14mm B.7mm C.3.5mm D.2mm29.能将液压能转换为机械能的液压元件是()A.液压泵B.液压缸C.单向阀D.溢流阀30.当油液流经无分支不等径管道时,若某两处横截面面积A1>A2,则流量Q1与Q2的关系是()A.Q1>Q2B.Q1=Q2C.Q1<Q2D.不确定31.下列属于液压系统控制元件的是()A.单向定量泵B.空心双出杆液压缸C.减压阀D.液压马达32.在下图中,正确的主视图是()例如:。
山东青岛市对口高职第一次机电类专业实践综合模拟考试试题含答案
青岛市2011年对口高职模拟考试机电类专业实践综合试题本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
满分200分,考试时间120分钟。
第Ⅰ卷(选择题,共100分)一、单项选择题(本大题共50个小题,每小题2分,共100分。
在每小题列出的选项中,只有一项符合题目要求,请将符合题目要求的选项选出)1.“12V ,6W ”的灯泡,接在6V 的电路中,通过灯丝的实际电流是( )A. 12AB. 1AC. 0.5AD. 0.25A2.电流的形成是指( )A.电荷的自由移动B.正电荷的定向移动C.负电荷的自由移动D.电荷的定向移动3.如图所示电路,若R1=R2=R3=R4=100Ω,则A.B 两点间的等效电阻为( )A.400ΩB.100ΩC.25ΩD.50Ω4.如图2所示,电路中A.B 两点的电压U AB 为( )A. 4VB. -4VC. 8VD. -8V5.如图3所示,电路中含有的节点的个数是( )A. 2B. 4C. 3D.66.如图4所示,电路中电流I 为( )A. 18mAB. 8mAC. 12mAD. 2mA7.RLC 串联电路,接正弦交流电压时,若电路呈电感性,则说明( )A .X L >X CB .X L <XC C .X L =X CD .X L ≤X C8.将50Hz 、220/127V 的变压器,接到100Hz 、220V 的电源上,铁心中的磁通将( )变化?A .减小B .增加C .不变D .不能确定9.一台三相发电机,其绕组为星形联接,每相额定电压为220V ,在一次实验中,用电压表测得相电压U U =0V ,U V =U W =220V ,而线电压为U U V =U W U =220V ,U VW =380V ,造成这种现象的原因是( )A .V 相断路B .U 相断路C .W 相断路D .U 相接反10.如图1-4所示,已知U =220V ,I 1=10A ,I 2=5A ,ω=314rad /s ,设u 的初相位为零,则它们的解析式为( )A .u =220s i n(314t)V ,i 1=10s i n(314t+90o )A ,i 2=5s i n(314t -45o )AB .u =2202s i n(314t)V ,i 1=102s i n(314t -90o)A , i 2=52s i n(314t +45o )AC .u =220s i n(314t)V ,i 1=10s i n(314t -90o )A ,i 2=5s i n(314t +45o )AD .u =2202s i n(314t)V ,i 1=102s i n(314t +90o )A , i 2=52s i n(314t -45o )A11.根据三相笼型异步电动机机械特性可知,电磁转矩达到最大值是在( )A .起动瞬间B .起动后某时刻C .达到额定转速时D .停车瞬间12.下列叙述对磁场的描述正确的是( )A .磁感线起于N 极,止于S 极B .磁感线越密集的地方磁场越弱C .磁感线上任意一点的切线方向极为该点小磁极N 极方向D .互感指当通过线圈本身的电流发生变化时,产生感应电动势的现象13.正弦交流电路中,在感性负载两端,并联电容器可以( )A .提高负载的功率因数B .减小负载电流C .提高线路的功率因数D .增大负载的有功率14.一台三相异步电动机,已知数据如下:7.5kW,△接法,380V ,1400转/分,η=0.8,cosφ=0.85,I Q /I N =6 ,用Y —△换接降压启动时的启动电流为( )A.8.78AB.15.2AC.33.5AD.91.2A15.已知正弦电压u 的波形如图所示,则其正确的瞬时值表达式是( )16.在某放大电路中,测的三极管三个电极的静态电位分别为0 V ,-10 V ,-9.3 V ,则这只三极管是( )A .NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管17.工作在放大区的三极管,当IB 从20μA 增大至40μA 时,IC 从1mA 变为2mA ,其β值约为( )A.50B.100C.500D.100018.用万用表R ×10档测量一晶闸管,其中①、②、③脚各应是晶闸管的( )电极A.A K GB.G A KC. G K AD.K G A19.桥式可控整流电路输入电压U2为100V,则输出最大平均电压为()A.90V B.100V C.141V D.311V20.NPN型晶体管构成的共射极放大电路,当Rb减小时,Ic将()A.减小B.增加C.不变D.不能确定21.在输出电压平均值相等时,单相桥式整流电路中的二极管所承受的最高反向电压为12V,则单相半波整流电路中的二极管所承受的最高反向电压为()A.12VB.6VC.24VD.8V22.在共集电极放大器中,输出电压与输入电压的关系是()A. 相位相同,幅度增大B. 相位相反,幅度增大C. 相位相同,幅度近似相等D. 相位相反,幅度近似相等23.在多级放大电路的三种耦合方式中,能放大缓慢变化的交流信号或直流信号的耦合方式是()A. 直接耦合B. 变压器耦合C. 阻容耦合D. 以上答案都对24.如图所示理想运放,电路的输出电压是()A.4VB.-4VC.6VD.-6V25. ()类功率放大电路在一个周期内只有正半期功放管导通,负半周则截止A.甲类B.乙类C.甲乙类D.丙类26.与甲类功率放大方式相比,乙类功放管的主要优点是()A.不用输出变压器B.不用输出端大电容C.效率高D.无交越失真27.石英晶体振荡器的主要优点是()A.振荡频率高B.振荡频率的稳定度高C.可以产生很低的振荡频率D.振荡稳定,输出的波形好28.单相桥式整流电路,变压器次极电压是U2,当负载开路,整流输出电压平均值为()A.0B.U2C.0.45U2D.0.9U229.十六进制数2A7转换为二进制数正确的是()A.1010101001B.101011011C.1010100111D.10101101030.“或非门”输入与输出的逻辑关系是()A.有1出1,全0出0 B.有0出1,全1出0C.有1出0,全0出1 D.同出1,异出031.下列关于时序电路的说法错误的是()A.时序逻辑电路一定包含触发器B.时序逻辑电路一定包含组合逻辑电路C.时序逻辑电路具有记忆功能D.时序逻辑电路任意时刻的输出不仅取决于该时刻输入,而且与电路前面的状态有关32.TTL 集成门电路的说法正确的是( )A.与门或与非门的多余端应接高电平B.或门的多余端应接地C.将集成块正面朝上,引脚朝下,凹口标志置于左端,自左下角起按逆时针方向自下而上引脚依次为1.2.3 (14)D.TTL 集成电路所接电源电压是+12V33.74LS147优先编码器,当输出3Y 2Y 1Y 0Y 为1001时,对应的十进制数是( )A.4B.6C.8D.934.集成移位寄存器74194当CR =1,M0=1,M1=0,将四位二进制数1010移入其中,经过三个脉冲后,各输出端的状态Q 3Q 2Q 1Q 0为( )A.0010B.1001C.1010D.010135.分相式单相异步11电动机改变转向的具体方法是( )A.对调两绕组之一的首末端B.同时对调两绕组的首末端C.对调电源的极性D.以上说法不对36.传感器是把( )转为电量的器件A.非电量B.电流C.电压D.频率37.两个正弦交流电压V t u )30100sin(1001+=,V t u )601000sin(502+=的相位关系是( )A.1u 超前 302uB.1u 滞后 302uC.1u 超前 902uD.无法比较38.常见的触电种类有( )A.单相和两相B.两相和三相C.单相和三相D.电击和电伤39.磁场对电流产生的安培力的方向可用( )方法来判断A.安培定则B.楞次定律C.左手定则D.右手定则40.电动机大修更换绕组后的相间绝缘电阻不应低于( )A.0.5M ΩB.5 M ΩC.3M ΩD.1.5M Ω41.国家提倡节能环保,大力推广的家庭照明灯具是( )A.节能灯B.白炽灯C.荧光灯D.高压钠灯42.在国家电网输电和配电中一般是( )A.低压输电,低压供电B.高压输电,高压配电C.低压输电,高压配电D.高压输电,低压配电43.下列情形不能达到节电的措施是( )A.合理选择用电设备B.提高功率因数C.运用节电新技术、制定管理新技术D.多间发电厂44.自耦变压器接电源之前应把自耦变压器的手柄位置调到( )A.最大值B.调到中间C.零D.在哪个位置都行45.用钳形电流表测量通电导线中的电流,当导线在钳口绕3匝后钳形电流的读数为3A ,则被测电流是()A.0AB.3AC.1.5AD.1A46.当穿过线圈磁通发生变化时,线圈两端感应电动势的大小与()成正比A.磁通B.磁通变化率C.磁感应强度D.磁通变化量47.FX0N—48ER输出单元为()A.继电器B.晶体管C.晶闸管D.交流接触器48.PLC输入输出点数为10000点的属()A.小型B.中型C.大型D.巨型49.与主控触点相连接的触点必须用()A. AND.ANIB. LD.LDIC. AND.ANB D. LD.ANB50.CJ指令的使用,描述错误的是()A.使用CJ指令时,CJ P63专门用于程序跳转到END语句B.CJ(P)表示该指令是执行方式是脉冲执行,仅在条件满足时执行一个扫描周期。
最新机电专业综合模拟试题1
湖南省普通高等学校对口招生考试 新邵职中机电类专业综合考试模拟试题(1)(时量150分,满分390分)姓名 考号 得分一、单选题(在本题的每一小题的备选答案中,只有一个答案是正确的,不选多选不给分,每小题5分,共100分)1、用旋转命令“rotate ”ytn 旋转对象时( ):A 、必须指定旋转角度;B 、必须指定旋转基点;C 、必须指定参考方式;D 、可以在三维空间缩放对象。
2、油缸的有效面积为50cm 2,要使活塞移动的速度达到5m/min ,输入油缸的流量为( )。
A 、25L/min ; B 、250 L/min ; C 、2. L/min 5; D2500 L/min 3、以下说法正确的是( )。
A 、表面淬火只改变工件表层的组织和性能;B 、低温回火的温度范围是2000C ~3000C ; C 、退火的目的是使材料获得较高的强度和硬度组织;D 、代号“T8M n ”材料的含碳量为0.08%。
4、某实心圆轴的转速n=960r/min,传递功率P=5.5KW ,则作用于轴上的外力偶矩为( )。
A 、54.7Nm ; B 、54.7KNm ; C 、56.9Nm ; D 、48.3Nm 。
5、应用倒角命令“chamfer ”进行倒角操作时( )。
A 不能对多段线进行倒角;B 、可以对样条曲线进行倒角;C 、不能对文字进行倒角;D 、不能对三维实体进行倒角。
6、下图1中正确的主视图是( )。
7、下图2中正确的左视图是( )。
8、平面四杆机构中,如果机构中存在急回特性,则其行程速比系数( )。
A 、K=1;B 、K >1;C 、K <1 ;D 、K=0。
9、联轴器与离合器的作用是( )。
A 、缓冲、减振;B 、补偿两轴的不同心或热膨胀;C 、传递运动和转矩 ;D 、防止机器发生过载。
10、齿轮连续传动的条件是( )。
A 、行程速比系数K >1;B 、机构重合度ε>1;C 、机构自由度数F ≥1;D 、齿轮模数相等和压力角相等。
【安徽】中职对口升学机电类专业实践综合模拟试题
2014届安徽省中等职业学校对口升学机电类专业实践综合模拟试题本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
第Ⅰ卷1至5页,第Ⅱ卷6至12页。
满分200分,考试时间120分钟。
考试结束后,将本试卷和答题卡一并交回。
第Ⅰ卷(选择题,共100分)注意事项:1.答第Ⅰ卷前,考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2.每小题选出答案后,用铅笔把答题卡上对应题目的答案标号涂黑,如需改动,用橡皮擦干净后,再选涂其它答案,不能答在试题卷上。
一、单项选择题(本大题共50个小题,每小题2分,共100分。
在每小题列出的四个选项中,只有一项符合题目要求,请将符合题目要求的选项选出)1.电路中两点的电压高,则A.这两点的电位都高B.这两点的电位差大C.两点的电位都大于零D.这两点的电位一定小于零2.12伏,6瓦的灯泡接入6伏的电路中,通过灯丝的实际电流是A.2AB.1AC.0.5AD.0.25A3.用电压表测得电路端电压为0伏,这说明A.外电路断路B.外电路短路C.负载上电流比较小D.电源内电阻为04.如右图1所示,a、b两点间的电压U ab为A.4VB.-4VC.8VD.-8V5.将一电流表改装成电压表,则应A.并联分压电阻B.串联分压电阻C.并联分流电阻D.串联分流电阻6.当两种电源模型进行等效变换时保持不变的是A.电源的极性与电源的内阻B.电动势与内电阻C.电源内部电流与内阻D.电源内电压与内阻7.两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是A.4:1B.1:4C.1:2D.2:1 8.电容器的初始电压为0,则充电时端电压变化情况A.由零逐渐变大B.突变为电源电压值C.先变大后变小D.先变小后变大9.某交流电流,当t=0时的瞬时值i=10A,初相位为θ=300,则这个交流电流的有效值为A.20AB.202AC.14.14AD.10A10.对交流电来说,下列说法正确的是A.交流电的频率越高,纯电阻对其的阻碍作用越大B.交流电的频率越高,纯电容对其的阻碍作用越大C.交流电的频率越高,纯电感对其的阻碍作用越大D.纯电阻.纯电容.纯电感对交流电的阻碍作用与频率无关11.无功功率是指A.电路中的无用功率B.电路中实际消耗的功率C.储能元件与电源之间能量交换的最大值D.电源提供的电功率12.在RLC串联电路中,电路为感性电路的是A.R=4Ω,X L=1Ω,X C=2ΩB.R=4Ω,X L=0Ω,X C=2ΩC.R=4Ω,X L=3Ω,X C=2ΩD.R=4Ω,X L=3Ω,X C=3Ω13.有两个正弦交流电,电流的解析式1i=2202sin(31.4t+300)A,2i=311sin(31.4t-300)A.则在这两个式子中两个交流电流相同的量是A.最大值和初相位B.有效值和初相位C.最大值.有效值和周期D.最大值.有效值.周期和初相14.三相四线制供电系统中,中性线的作用是A.使不对称负载得到对称的相电流B.使对称负载得到不对称的相电流C.使不对称负载得到对称的相电压D.使对称负载得到不对称的相电压15.某三相对称负载作三角形联接,接在线电压为380V的三相电源上,若每相负载的阻抗为100Ω,则相电流为A.3.8AB.2.2AC.3.83AD.2.23A16.对称三相负载作星形联结,由对称三相交流电源供电,如图所示,若V相断开,则电流表和电压表的示数变化分别为A.电流表示数变小,电压表示数不变B.电流表示数不变,电压表示数变大C.电流表.电压表示数都变小D.电流表.电压表示数都不变17.三相四线制不对称负载的功率测量,用A.一瓦计法B. 两瓦计法C. 三瓦计法D.都可以18.在放大电路中,测得某三极管的三个电极的电位分别为-2.5V.-3.2V.-9V,则与之对应的三个电极分别为A.E、B、CB.E、C、BC.B、C、ED.C、B、E19.将十进制数22转换成二进制数是A.10110B.10010C.10101D.1011120.半导体稳压二极管的稳压功能是利用()来实现的A.PN结的单向导电性B.PN结的反向击穿特性C.PN结的正向导电特性D.PN结的截止特性21.在一个单管共射接法的基本放大电路中,如果输入的信号电压是正弦波,而示波器观察到输出电压波形如图所示,则此放大电路的静态工作点设置得A.偏高B. 偏低C.正常D.无法确定22.在固定偏置的放大电路中,要使电路从饱和状态恢复成放大状态,通常采用A.增大电阻R BB.减小电阻R BC.增大电阻R CD.减小电阻R C23.射极输出器不具有A.电压放大能力B.电流放大能力C.功率放大能力D.任何放大能力24.一个两极电压放大电路,工作时测得AV1=-20 ,AV2=-40,则总的电压放大倍数A.-60B.+60C.+800D.-80025.如图所示,若把二极管视为理想二极管,输出电压A.8VB.-8VC.5VD.-5V26.为了增大放大电路的输入电阻,应引入的是A.电流负反馈B.电压负反馈C.并联负反馈D.串联负反馈27.如图所示,若输入电压Vi=4V,则输出电压Vo为A.0VB.-18VC.-16VD.16V28.如果额定电压为220V/36V的变压器初级绕组接入220V的直流电源,则A.输出36V直流电压B.输出直流电压低于36VC.无电压输出,初级绕组过热烧坏D.输出36V交流电压,初级绕组过热烧坏29.变压器的各种损耗中,铜损的大小取决于A.交流电的频率高低B.次级绕组中电流的大小C.变压器铁芯的导磁能力D.变压器铁芯的导电能力30.三相变压器副绕组采用星型接法时,若某一相绕组接反,将产生的后果是A.无输出电压B.输出电压升高C.输出电压不对称D.绕组烧坏31.一台Y.d联接组别的三相变压器,若一次侧.二次侧额定电流之比为1:2,则一次侧.二次侧绕组的匝数之比为A.1:2B.2:1C.3:2D.2: 332.三相异步电动机反接制动时,其转差率为A.s<0B.s=0C.s=1D.s>133.变压器的电源由50Hz.380V的交流电换成100Hz.380V的交流电,则变压器铁心中的磁通量将A.增加B.减小C.不变D.先增加后减小34.三相异步电动机的定子绕组通入三相对称交流电后,在气隙中产生A.旋转磁场B.脉动磁场C.恒定磁场D.永久磁场35.直流电机的主磁场是指A.主磁极产生的磁场B.电枢电流产生的磁场C.换向极产生的磁场D.以上三者的合成36.三相变压器的一次.二次绕组可以采用的接法为A.必须都采用星形接法B.必须都采用三角形接法C.一次绕组用星形接法,二次绕组用三角形接法D.采用星形或三角形接法都可以37.为避免正反转控制线路中两个接触器同时得电,线路中采取的措施是A.自锁控制B.联锁控制C.位置控制D.顺序控制38.三相异步电动机的转向取决于A.初始转向B. 电源相序C. 电源电压D. 电动机本身39.下面不属于三相异步电动机的调速方式A.变极调速B.变频调速C.变转差率调速D.改变通入定子绕组电源的相序调速40.两个接触器控制电路的联锁保护一般采用A.串接对方控制电器的常开触头B.串接对方控制电器的常闭触头C.串接自己的常开触头D.串接自己的常闭触头41.晶闸管导通后在导通角不变时,通过晶闸管的电流决定于A.电路中的负载B.晶闸管的电流容量C.晶闸管阳极和阴极之间的电压D.晶闸管阳极与闸极之间的电压42.要改变可控整流电路的输出电压值,应调节的是A.控制角的大小B.触发电压的大小C.阳极电压的大小D.阴极电压的大小43.如图所示,在单结晶体管触发电路中,调小电位器的阻值,会使晶闸管的导通角A.增大B.减小C.不变D.不确定U EKRWRCR2R1Ug44.单相半波可控整流电路中,电阻性负载时,控制角的移相范围是A.0—180°B.0—120°C.0—90°D.0—360°45.在单相全波桥式整流电路中,输入端电压U 2,则每个整流管承受的最高反向电压U DRM 为 A.222U B.U 2 C.22U D.222U 46.某可编程序控制器有多个输入端共用一个公共端和一个公共电源,则此输入接线方式为 A.分隔式 B.汇点式 C.公共式 D.分段式47.ORI 指令用于A.串联动合指令B.串联动断指令C.并联动合指令D.并联动断指令 48.PLC 可编程序控制器的基本指令中,关于ORB 的说法正确的是 A.是电路块并联指令B.是电路块串联指令C.应在支路的起点使用该指令D. 所完成的操作功能是将结果寄存器的内容与堆栈寄存器的内容相与 49.有关梯形图的规则说法不正确的是 A.梯形图的左母线与线圈间一定要有触点 B.线圈与右母线间不能有任何触点 C.桥式电路可直接编程D.在串联电路相并联时,应将触点最少的那个串联支路放在梯形图最下面 50.下列梯形图中符合画法规则的是A.X2Y0X3X1 B.X1X3Y0Y1X2X4C.X1X2X3Y0D.X1X3Y0Y0机电类专业实践综合试题第Ⅱ卷(非选择题,共100分)注意事项:1.答卷前将密封线内的项目填写清楚。
对口单招机电专业电工技能高考试题一
M
3~
M 3~机电专业电工技能检测试卷一
(测试时间:120分钟 总分:150分)
考生姓名 准考证号 工位号
一、 任务
1.阅读电气控制原理图;
2.检查所需元器件的数量和性能;
3.配线安装主电路和控制电路;注意主触点线圈的电压; 4.要求安装接线符合电工工艺规范,做到横平竖直地布线;
5.在不通电的状态下用万用表对电气控制线路进行检测,判断工作性能是否正常; 6.将热继电器的整定电流调到最小值; 7.修复检测过程中发现的故障。
8. 由考评人员连接电源和电动机,对电气控制线路进行通电测试评分。
二、 考试要求
区分,要求接线规范、整齐、美观和牢固,布线做到横平竖直。
(三相四线制交流电源和三相异步电动机由工作人员评分测试时连接到所标记的接线端子排。
主电路电源从端子排引入,主电路输出到电动机的连线接到端子排为止,不能改动已经连接到端子排的按钮连线。
) 3.借助万用表检测主电路和控制电路的工作性能是否符合要求。
合上空气开关QS ,压下交流接触器KM1,测试电源端子排与电动机端子排对应接头之间的电阻;压下交流接触器KM3,测试电源端子排与电动机端子排对应接头之间的电阻。
按住启动按钮SB4,测试控制电路的总电阻;按住启动按钮SB2,测试控制电路的总电阻; 压下交流接触器KM1,再压下KM3测试控制电路的总电阻。
判断主电路是否接触良好?控制电路是否存在短路或开路现象?并填写下表。
5.考试结束后清理干净操作现场。
考试时间:120分钟。
否定项:违反电气安全操作规程,违反考场纪律,出现人身安全或设备事故。
单招机电模拟试题及答案
单招机电模拟试题及答案一、选择题(每题2分,共20分)1. 以下哪个选项是电动机的基本原理?A. 电磁感应B. 静电感应C. 磁力线切割D. 热膨胀2. 电机的额定功率是指:A. 电机在额定电压下的最大输出功率B. 电机在额定电流下的最大输出功率C. 电机在额定转速下的最大输出功率D. 电机在额定温度下的最大输出功率3. 以下哪个不是机械传动的基本类型?A. 齿轮传动B. 皮带传动C. 液力传动D. 链传动4. 轴承的类型按其摩擦性质可分为:A. 滚动轴承和滑动轴承B. 深沟轴承和自调心轴承C. 球轴承和滚子轴承D. 以上都是5. 以下哪个不是液压系统的组成部分?A. 泵B. 缸C. 油管D. 电路6. 伺服电机与普通电机相比,其主要优势在于:A. 价格低廉B. 体积小C. 高精度控制D. 能耗低7. PLC(可编程逻辑控制器)的主要应用领域是:A. 办公自动化B. 家用电器C. 工业自动化D. 医疗设备8. 以下哪个不是传感器的分类?A. 温度传感器B. 压力传感器C. 速度传感器D. 颜色传感器9. 机械加工中,车削加工的主要加工对象是:A. 轴类零件B. 齿轮类零件C. 板类零件D. 壳体类零件10. 以下哪个不是数控机床的特点?A. 高精度B. 高效率C. 操作复杂D. 自动化程度高二、填空题(每空1分,共10分)1. 电动机的三相电流相位差是________度。
2. 机械传动中,________传动效率最高。
3. 液压系统中,________是将机械能转换为液体压力能的装置。
4. 伺服电机的控制方式通常包括________控制和________控制。
5. PLC的编程语言主要有________、梯形图和语句表。
三、简答题(每题5分,共10分)1. 简述机械传动中齿轮传动的特点。
2. 简述数控机床相对于传统机床的优势。
四、计算题(每题15分,共30分)1. 已知一电动机的额定功率为10kW,额定电压为380V,求其额定电流。
湖南省对口招生考试机电专业模拟试题
湖南省对口招生考试机电类专业综合试题卷(时量:150分钟总分:390分考试班级:XXX 班)一、单选题(在本题的每一小题的备选答案中,只有一个答案是正确的,多选不给分。
本大题共22小题,每小题5分,共110分)1.如图1所示,已知组合体的主视图和俯视图,正确的左视图是:2.运用AutoCAD 绘制具有对称结构的图形,为提高绘图精度和效率,宜采用的命令是:A、复制B、镜像C、偏移D、移动3.刚体受平面汇交力系的作用,力矢关系如图所示,下列叙述中正确的是:A、该力系的主矢F R =0B、该力系的合力F R =F 4C、该力系的合力F R =2F 4D、刚体在该力系的作用下平衡4.将一个已知力分解成现两个分力时,下列关于分力的叙述正确的是:A、至少有一个分力小于已知力B、分力不可能与已知力垂直C、若已知两个分力的方向,则这两个分力的大小就唯一确定了D、若已知一个分力的大小和另一个分力的方向,则这两个分力的大小有两组值5.下列材料中,适宜于制造滑动轴承轴瓦的材料是:A、1Cr18Ni9TiB、GCr15SiMnC、W18Cr4VD、ZSnSb4Cu46.平面运动副分为高副和低副,其中低副保留的自由度个数是:A、0B、1C、2D、37.为保证表面具有较高的硬度和耐磨性,零件渗碳后一般需要进行的热处理方法是:A、淬火+低温回火B、淬火+中温回火C、退火D、渗碳后缓冷8.多个螺栓组连接时,如果螺栓很少拆缷且必须保证螺栓不能松脱,可选用的防松方法是:A、双螺母B、弹簧垫圈C、焊接D、串联金属丝9.冲压机机构属于:A、曲柄滑块机构B、定块机构C、摇杆滑块机构D、双曲柄机构10.螺旋机构产生自锁,其螺旋升角λ与摩擦角ρ的关系是:A、λ﹥ρB、λ﹤ρC、λ=ρD、λ≧ρ11.双作用杆活塞液压缸,当活塞杆固定时,运动所占的运动空间为缸筒有效行程的倍数为:A、1倍B、2倍C、3倍 D.4倍12.要求液压缸在中位卸荷,启动平稳,三位换向阀中位机能应该用:A、K 型B、M 型C、H 型D、Y 型13.在通电线圈中,相邻两匝间导线的作用力为:A、零B、互相排斥C、互相吸引D、互相扭转14.某电源分别接1Ω和4Ω的负载时,其输出功率相同,此电源内阻为:A、1ΩB、2ΩC、4ΩD、8Ω15.用支路电流法求解n 条支路上的电流时,需要列出有个方程的方程组来求解。
高职单招机电考试题及答案
高职单招机电考试题及答案一、单项选择题(每题2分,共20分)1. 下列关于三相异步电动机的说法,错误的是()。
A. 转子转速始终落后于旋转磁场的转速B. 转子转速始终等于旋转磁场的转速C. 电动机的转差率是转子转速与旋转磁场转速之差与旋转磁场转速的比值D. 三相异步电动机的启动方式有直接启动和星-三角启动2. 普通车床的主要部件中,()是支撑主轴并带动主轴旋转的部件。
A. 床身B. 主轴箱C. 刀架D. 尾座3. PLC的英文全称是()。
A. Power Logic ControllerB. Programmable Logic ControllerC. Personal Learning CenterD. Public Limited Company4. 在数控机床中,()是用于控制刀具与工件相对运动的伺服电机。
A. 主轴电机B. 伺服电机C. 步进电机D. 变频电机5. 以下哪个选项不是电动机的保护装置?()A. 过载保护B. 短路保护C. 欠压保护D. 温度补偿6. 工业机器人的自由度是指()。
A. 机器人可以移动的独立方向或平面的数量B. 机器人的关节数量C. 机器人的最大负载能力D. 机器人的最大工作范围7. 电气控制系统中,熔断器的主要作用是()。
A. 过载保护B. 短路保护C. 欠压保护D. 温度控制8. 交流接触器主要由()部分组成。
A. 触点系统B. 电磁系统C. 灭弧装置D. 所有以上部分9. 在液压系统中,()的作用是将机械能转换为液体的压力能。
A. 液压泵B. 液压缸C. 液压马达D. 液压阀10. 以下哪个传感器不是用于测量温度的?()A. 热电偶B. 热电阻C. 光电传感器D. 红外传感器二、填空题(每题2分,共20分)11. 三相异步电动机的工作原理是基于___________的旋转磁场。
12. PLC的编程语言通常包括梯形图、指令列表、顺序功能图、___________和结构文本。
对口单招机电专业模拟试卷
高三对口班2010~2011学年度第二次模拟考试机电专业理论综合试卷本试卷分第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。
第Ⅰ卷1页至4页,第Ⅱ卷5页至15页。
两卷满分300分。
考试时间150分钟。
第I 卷 ( 共 85分)注意事项:1.答第Ⅰ卷前,考生务必按规定要求填涂答题卡上的姓名、准考证号等项目。
2.用铅笔把答题卡上相应题号中正确答案的标号涂黑。
答案不涂写在答题卡上,成绩无效。
一、判断题(本大题共14小题,每小题2分,共28分。
下列每小题表述正确的在答题卡上将A 涂黑,错误的将B 涂黑。
)( )1.由公式()[]12121t t R R -+=α知,温度升高会使物质的电阻值増大。
( )2.叠加定理对交流线性电路也适用。
( )3.用万用表R ×1K 量程档测较大容量电容器,若测量时指针始终为零欧姆,不回摆,说明电容器已击穿。
( )4.1A 的直流电和1A 的交流电先后通过同一电阻,在相同的时间内电阻的发热量是相等的。
( )5.在感性负载两端并联适当容量的电容器,能减小感性负载的无功功率。
( )6.用导电性能好的金属材料作屏蔽罩,可以屏蔽任意磁场。
( )7.在直流激励下,换路前如果电感元件没有储能,则在换路的瞬间电感元件可作开路。
( )8.三相异步电动机在运行过程中,若断了一根相线,则电机将立即停止转动。
( )9.为了消除放大电路的截止失真,应将分压式偏置电路的上偏置电阻调小些。
( )10.脉冲电路中反相器与共射极放大电路的作用相同,都是对输入信号进行反相放大。
( )11. 当两轴承孔的同轴度较差时,可在轴的一端安装自位滑动轴承。
( )12.闭锁回路属方向控制回路,可采用滑阀机能为M 、O 联接的换向阀来实现。
( )13.链传动可在低速、重载、高温条件下及尘土飞扬的不良环境中工作。
( )14.用盘状铣刀加工标准直齿圆柱齿轮时,齿数少于17即产生根切。
二、选择题(本大题共19小题,每小题3分,共57分。
中职机电面试题目(3篇)
第1篇第一部分:基础知识与理解题目1:请简述机械运动的两种基本形式。
解析:机械运动的两种基本形式是旋转运动和平移运动。
旋转运动是指物体绕某一固定轴线转动的运动,如车轮的转动;平移运动是指物体沿直线移动,各点运动轨迹相同的运动,如车辆沿铁轨的直线行驶。
题目2:解释什么是牛顿第一定律。
解析:牛顿第一定律,又称惯性定律,内容为:如果一个物体不受外力作用,或者受到的外力相互平衡,那么该物体将保持静止状态或匀速直线运动状态。
这一定律揭示了惯性的概念。
题目3:简述热机的基本工作原理。
解析:热机的基本工作原理是将热能转化为机械能。
热机通过燃烧燃料产生高温高压气体,推动活塞做功,从而实现热能向机械能的转换。
第二部分:实践技能与操作题目4:请描述在组装一个简单机械装置时,需要注意的步骤和细节。
解析:组装简单机械装置时,需要注意以下步骤和细节:1. 仔细阅读组装说明书,了解各个部件的安装位置和顺序。
2. 清洁并检查所有部件,确保无损坏。
3. 按照说明书上的顺序组装,注意各个部件的连接方式。
4. 在组装过程中,保持细心和耐心,确保各个部件连接牢固。
5. 组装完成后,进行试运行,检查装置是否正常工作。
题目5:在维修一台机械设备时,如何判断故障原因?解析:判断机械设备故障原因的方法包括:1. 观察故障现象,了解故障发生的具体情况和过程。
2. 检查机械设备的工作环境,排除环境因素导致的故障。
3. 使用工具对机械设备进行初步检查,查找可能的故障点。
4. 根据故障现象和检查结果,分析故障原因。
5. 针对故障原因,采取相应的维修措施。
第三部分:应用能力与创新思维题目6:请设计一个简单的机械装置,用于提升重物。
解析:设计提升重物的简单机械装置,可以采用以下方案:1. 选择合适的滑轮和绳索。
2. 设计固定滑轮的位置,确保重物能够顺利提升。
3. 根据重物的重量,选择合适的动力源,如人力、电机等。
4. 设计装置的稳定结构,确保在提升过程中不会发生倾倒。
【安徽】对口高职机电类专业实践综合模拟试题一(含答案)
安徽省2014届对口高职模拟考试机电类专业实践综合试题一本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
第Ⅰ卷1至5页,第Ⅱ卷6至11页。
满分200分,考试时间120分钟。
考试结束后,将本试卷和答题卡一并交回。
第Ⅰ卷(选择题,共100分)注意事项:1.答第Ⅰ卷前,考生务必将自己的姓名、准考证号、考试科目用铅笔涂写在答题卡上。
2.每小题选出答案后,用铅笔把答题卡上对应题目的答案标号涂黑,如需改动,用橡皮擦干净后,再选涂其它答案,不能答在试题卷上。
一、单项选择题(本大题共50个小题,每小题2分,共100分。
在每小题列出的选项中,只有一项符合题目要求,请将符合题目要求的选项选出)1.两只白炽灯,A灯标有“6V,3W”字样,B灯看不清,但B灯的电阻为6Ω现将它们串联接入某一电路均能正常发光,则该电路两端的电压和B灯的额定功率分别为()C .储能元件与电源之间能量交换的最大值D .电源提供的电功率 7.将一微安表改装成电压表,则应A .并联分压电阻B .串联分流电阻C .并联分流电阻D .串联分压电阻 8、某电容器的电容C ,如不带电时它的电容是( )A .0 B.C C.小于C D.大于C9、如图1.4所示,根据两个电源的外特性曲线比较两个电源内阻之间的关系( )A.E2的内阻大于E1内阻 B. E2的内阻小于E1内阻 CE1的内阻等于E2内阻 D没法比较10.交流电流i=22Sin (314t-450)A ,当通过R=10Ω的电阻时,电阻消耗的功率是( ) A .40WB .30WC .20WD .10W11. 已知某负载的端电压u=100 2 Sin ωt V ,电流i=5 2 Sin(ωt-310°)A ,可判定它的性质是 ( )A 、 感性负载B 、 容性负载C 、电阻性负载D 、不能确定 12. 在同一电源电压作用下,三相负载由Y 联接改为△联接时,其相电流的关系为( )。
A .I △=I YB .I △=2I YC .I △=3I YD .I △=3I Y13.已知一交流电当t=0时的值i 0=1A ,初相为300,则该交流电的有效值( ) A .0.5 A B .1.414 A C . 1 A D 、 2 A14.白炽灯与电容器组成的电路如图1.5所示,由交流电源供电,如果交流电的频率减小,则电容器的( )A.电容增大B.电容减小C.容抗增大D.容抗减小15.在RLC 串联电路中,当总电压与电流同相时,下列关系式正确的是 ( )A. ωL 2C=1B. ω2LC=1 C. ωLC=1 D. ω=LC16. 电路如图所示,设二极管D 1,D 2,D 3的正向压降忽略不计,则输出电压u O =( )。
中职机电专业面试题及答案
中职机电专业面试题及答案一、简答题1. 请简述三相异步电动机的工作原理。
答案:三相异步电动机的工作原理基于电磁感应。
当电动机的三相定子绕组通以三相交流电时,会产生旋转磁场。
这个旋转磁场通过电磁感应在转子绕组中产生电流,转子绕组中的电流与旋转磁场相互作用,产生电磁力,使转子旋转。
2. 什么是PLC?它的基本组成是什么?答案:PLC(可编程逻辑控制器)是一种用于工业环境中的数字操作电子系统,它使用可编程的存储器来存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字或模拟输入/输出控制各种类型的机械或生产过程。
PLC的基本组成包括中央处理单元(CPU)、输入/输出模块、电源模块和编程设备。
3. 简述数控机床的加工特点。
答案:数控机床的加工特点包括高精度、高效率、高自动化程度、高柔性、可加工复杂形状的零件、易于实现多工序复合加工、适应性强、操作简便、便于实现生产管理现代化等。
二、论述题1. 论述机械制图中常见的几种视图及其作用。
答案:机械制图中常见的几种视图包括正视图、侧视图、俯视图、局部视图和剖视图。
正视图显示了物体从正面观察的形状和尺寸;侧视图显示了物体从侧面观察的形状和尺寸;俯视图显示了物体从上方观察的形状和尺寸;局部视图用于显示物体某个局部区域的详细信息;剖视图通过假想剖切面将物体内部结构展现出来,便于理解复杂部件的内部构造。
2. 论述电工安全操作规程的重要性及其主要内容。
答案:电工安全操作规程的重要性在于保障电工人员的生命安全和设备的正常运行,防止触电事故和设备损坏。
主要内容包括:持证上岗、使用合格的电工工具和设备、穿戴绝缘防护用品、严格执行断电操作、遵守安全电压规定、正确使用保险丝和断路器、遵守电气设备的操作程序、定期检查和维护电气设备、正确处理电气火灾等。
三、案例分析题1. 某工厂一台三相异步电动机在运行过程中突然停止工作,但电源指示灯仍然亮着。
请问可能的原因有哪些?如何排查和解决?答案:可能的原因包括:电机过载、缺相、接触器或继电器故障、电机绕组短路或断路、保护装置动作等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
B.由于相邻横截面胡间距不变,因此横截面上无切应力
C.WP称为扭转截面系数,单位为m3、mm3
D.剪切面上的剪应力是均匀分布的
.已知单活塞杆液压缸两腔有效面积A1=2A2,液压泵供油流量为q,如果将
液压缸差动连接,实现差动快进,那么进入大腔的流量是( ),如果
不差动连接,则小腔的排油流量是
(
)
A. 0.5q
进给运动速度达到5m/min,则输入油缸的流量至少应为
。
()
A.25 L/min B.1.25 L/min C.2.51 L/min D.125 L/min
9.一空心钢轴和一实心铝轴的外径相同,比较两者的抗扭截面系数,可
知 。( )
A.空心钢轴的较大
B. 实心铝轴的较大
B.其值一样大
D. 其大小与轴的剪变模量有关
线,
则该平面一定是
。
()
A.水平面 B.正垂面 C.侧平面 D.一般位置面
3. 用于载荷大,对中要求不高的是
。
()
A、导向平键
B、切向键
C、半圆键
D、楔键
4. 疲劳强度属于金属材料的
性能。
()
A.物理 B.化学 C.力学 D.工艺
5.下列钢铁材料中含碳量最高的是
。
(
)
A.灰铸铁 B.铸钢 C.高碳钢 D.工具钢
(1)主动轮1图所示方向转动时,从动轮2 (填“顺”或“逆”)时针 转动。(1分)
(2)V带传动时,带轮的基准直径越小,带在带轮上的弯曲应力越 (填“大”或“小”)。主动轮1的最小基准直径应根据V带标记中的 来 选择。(2分)
(3)带长期使用后,张紧能力下降,可采用安装张紧轮的方法来保 持传动能力。此时,应将张紧轮放在图中V带 (填“上”或“下”)边的 内侧靠近轮 (填“1” 或“2”)处。(2分)
(3)元件8采用了
和
实现轴向固定。
(4)两处采用键连接实现轴上零件的周向固定,其周向结构设计不
合理的原因是
。
(5)轴段④处,槽的名称是
,其作用是
。
(6)元件2的轴向固定采用双螺母,可起到
(填“机
械”或“摩擦力”)防松的效果。此处螺纹一般采用
(填“粗
牙”或“细牙”)螺纹。
(7)元件6的尺寸设计不合理之处是
B. 1.5 q
C. 1.75 q D. 2 q
23.柔性约束就是
()
A.链条的约束 B.铰链的约束
C.轴承的约束 D.绳索的约束
24.配合符号ø表示
()
A.基孔制
B.基轴制
C.轴公差6级 D.轴公差7级
25.作用力与反作用力的特点是
()
A.两力作用在同一物体上
B.两力的大小相等,方向相反,是同一性质的力
C.纯电容电路中电压超前电流Л/2、频率相同,电容是储能元件
D.单一参数的正弦交流电路的无功功率都等于UI
30.PLC的系统程序存储器用来存放
()
A.用户程序
B.编程器送入的程序
C.系统管理程序
D.存放监控程序
三.填空题(满分60分,分12小题,每小题5分)
31. 某退刀槽尺寸标注为“2×l”,这2×1表示_______________。
A.JK触发器 B.T触发器 C.RS触发器 D.D触发器 16.在题图(1)所示电路中,电源线电压是220 V,RU=RV=RW=5 Ω,则 电压表和电流表的读数分别是_________。 ()
A.220 V、44 A B.380 V、44 A C.220 V、76 A D.380 V、76 A 17.题图(2)是由三端集成稳压器CW7809组成的输出可调稳压电路。 当电位器滑动触头调到最上端时,输出电压UO=_________。 ()
10.轴的常用材料除了选用碳钢和合金钢外,还可以选用
。
()
A.灰铸铁 B.球墨铸铁 C.弹簧钢 D.橡胶
11.套筒滚子链中,两元件之间属于过盈配合的是
。
()
A.销轴与内链板 B.销轴与外链板 C.套筒与外链板 D.销 轴与套筒
12. N型轴承是代表 。
()
A. 调心球轴承;B. 深沟球轴承;C. 圆柱滚子轴承;D. 圆锥滚子轴
图(12) 48.已知某逻辑电路的输入与输出波形如下图所示。试求: (1)列出真值表;(6分) (2)写出逻辑函数式;(6分)
六.机械类专业模块(60分)
1.单选题(20分)
(1)以下各角度在基面内测量的是
A.γ0
B. λS
C. Kr
(2) 下列公差项目符号不属于位置公差的是
() α0
()
(3)用直柄钻头钻孔时钻头装夹在上的正确方法是
成量程为5 V的电压表,则_________。
(
)
A.应与表头串联99 kΩ的电阻 B.应与表头并联99 kΩ的电阻
C.应与表头串联9.9 kΩ的电阻 D.应与表头并联9.9 kΩ的电阻
20.如题图(4)所示,两台发电机并联运行的电路。已知E1=230V,
R01=0.5Ω,E2=226,R02=0.3Ω,负载电阻RL=5.5Ω,求用支路电流法
C.两力作用在不同一物体上
D.两力的大小相等,方向相反,不是同一性质的力
26.下列应用了圆柱凸轮机构的是
()
A.缝纫机紧线机构
B.靠模车削机构
C.冲压机
D.走刀机构
27.关于变压器功能,正确的说法是
()
A.能改变交流电压的大小 B.能改变直流电压的大小
C.能改变交流和直流电压的大小 D.能进行阻抗变换
A.直接安装在主轴锥孔内 B..用过渡套筒安装
C.钻夹头夹扶持
D.用手拿住
(4)车削细长轴时,为防止工件弯曲变形可
。
() A.增大主偏角 B.增大副偏角
C.增大前角
() D.增大
后角 (5)设计和检验工艺系统刚度和精度的主要依据是
()
A.进给力
B.主动力
C.切削力
D.背
向力
2.填空题(20分)
(1)对精加工用车刀,为了保证工件表面加工质量,常对车刀进行
28.如图(5)所示三相负载接在对称三相电源上,相电压为220V,其
错误的说法是
A.因各相阻抗|Z|=20Ω,所以是对称负载
()
B.各相的相电流IP大小相等
C.P = 2420W
D.中线电流为33A
图(5)
29.下列说法正确的是
()
A.电阻上的电流与电压为同频率、同相位的量,电阻是耗能元件 B.电感上电流滞后于电压900、角频率相同,电感是储能元件
32. GCrl5是一种特殊专用钢,主要用于制造__________。
33.有一双圆销外啮合槽轮机构,槽轮有六条槽,主动轮转速为
120r/min,当主动件转1转时,槽轮的停歇时间为__________S。
34.使旋转中的两轴可以迅速地接合或分离的传动装置,称__
_________。
35.如图(6)所示,两个相同的液压缸串联起来,两缸的无杆腔和有杆
.用受剪螺栓联接两平板类零件,当被联接件沿结合面方向受到向外的
拉力时,螺栓会发生剪切变形A.挤压现象 B.拉伸现象 C.压缩现象 D.扭转现象
7.钢在淬火后的淬透性主要取决于
。
(
)
A.加热温度和淬火冷却方式 B.钢的含碳量和保温时间
C.钢的化学成分和淬火冷却方式 D.钢的质量
8.单出杆油缸的活塞面积为250cm2,活塞杆面积为50cm2,要使活塞杆的
求得I1,I2,IL分别为
。
()
A.20A、40、20; B. 20、20、10; C.20、20、40; D. 10、20、
20
题图(4)
二.双选题(满分60分,分10小题,每小题6分,每小题只有两个正确
答案,多选、少选都不给分)
21.
下面说法正确的是
()
A.圆轴受扭转变形后,因此横截面上沿半径反向无正应力作用
机电类试题(一)
(本试题满分390分,分六大题)
一.单选题(满分100分,分20小题,每小题5分,每一小题只有一个
正确选项,多选、少选都不给分)
1.下列不是识读组合体视图的方法是
。
()
A.整体构思法 B。辅助平面法 C。形体分析法 D。线面分析法
.某三角形平面在三面投影系中,一条边是正垂线,另一条边是水平
过一格。此刻度盘(固定在丝杆端部)圆周应均匀刻线数_______。 37.发电厂发电机的输出电压为U1,发电厂至用户的输出导线的总电阻
为R,输电线末端的电压为U2 ,则输电导线上损耗的功率和用户得到 的功率分别为 ________。 38.Y-△起动的主要目的是___________。 39.47.三相五线制供电线路甲,电器采用了_________保护。 40.某三相电源,其三相绕组连接成星形时线电压为6KV,若将它连接成 三角形时,则线电压为__________V。 四.计算题(满分60分,分3小题,每小题20分) 41.(20分)如图(7)所示为一钟表轮系,已知:Z2=60,Z3=8, Z4=64 , Z5=28,Z6=42,Z8=64,求Z1, Z7各为多少?
A.9 V B.18 V C.13.5 V D.15 V
题图(1)
题图(2)
题图(3)
18.在题图(3)所示电路中,电流I与电源电压US的关系式
是I=_________。( )
A.US/R B.-US/(R+RS) C.US/RS D.US/R+US/RS
19.有一电流表,其内阻Rg=1 kΩ,满偏电流Ig=50 μA,现要把它改装
承
13.HT200是灰铸铁的牌号,牌号中数字200表示其 不低于
