归纳凹凸透镜的三条特殊光线

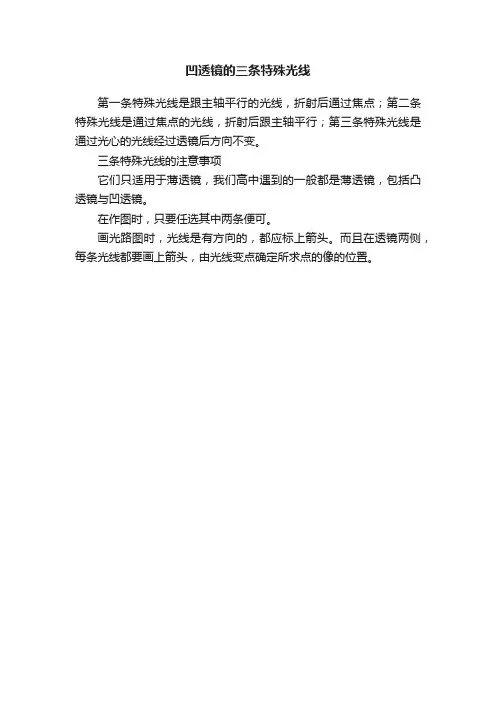

凹透镜的三条特殊光线
凹透镜的三条特殊光线
第一条特殊光线是跟主轴平行的光线，折射后通过焦点；第二条特殊光线是通过焦点的光线，折射后跟主轴平行；第三条特殊光线是通过光心的光线经过透镜后方向不变。
三条特殊光线的注意事项
它们只适用于薄透镜，我们高中遇到的一般都是薄透镜，包括凸透镜与凹透镜。
在作图时，只要任选其中两条便可。
画光路图时，光线是有方向的，都应标上箭头。
而且在透镜两侧，每条光线都要画上箭头，由光线变点确定所求点的像的位置。

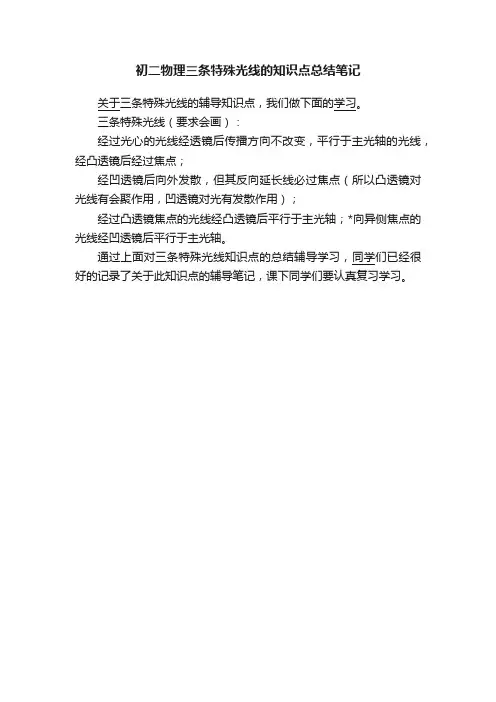

初二物理三条特殊光线的知识点总结笔记
初二物理三条特殊光线的知识点总结笔记
关于三条特殊光线的辅导知识点，我们做下面的学习。
三条特殊光线（要求会画）：
经过光心的光线经透镜后传播方向不改变，平行于主光轴的光线，经凸透镜后经过焦点；
经凹透镜后向外发散，但其反向延长线必过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）；
经过凸透镜焦点的光线经凸透镜后平行于主光轴；*向异侧焦点的光线经凹透镜后平行于主光轴。
通过上面对三条特殊光线知识点的总结辅导学习，同学们已经很好的记录了关于此知识点的辅导笔记，课下同学们要认真复习学习。
凸透镜与凹透镜三条特殊光线的作图规律教学内容
凸透镜与凹透镜三条特殊光线的作图规律凸透镜与凹透镜三条特殊光线的作图规律【熟记】（1）凸透镜中的三条特殊光线a、平行于主光轴的光线经凸透镜折射后通过焦点射出，如图甲。
（简称：平行过焦）b、通过焦点的光线经凸透镜折射后平行于主光轴射出，如图乙。
（简称：过焦平行）c、经过凸透镜光心O的光线传播方向不改变.如图丙。
（简称：过心不变。
）（2）凹透镜中的三条特殊光线a、平行于主光轴的光线，经凹透镜折射后，折射光线的反向延长线（虚线表示，在入射光线一侧）过焦点（虚焦点），如图丁。
（简称：平行过焦）b、过焦点的入射光线（延长线透过凹透镜另一侧的虚焦点），经凹透镜折射后，折射光线于主光轴平行，如图戊。
（简称：过焦平行）c、过光心的光线不改变方向。
（简称：过心不变。
）巩固练习：图乙图丁图戊F FF F F F1.画出下列图中凸透镜的折射光线的方向。
[焦点均在F点]2.画出下列图中凸透镜的入射光线或折射光线的方向。
3、完成下列关于透镜的光路：4、在图中画出光线经过透镜折射后的折射光线。
5、画出下列图中凹透镜的折射光线的方向。
F FF FF F F F F F2f 2fF FF F F F F F F FF F F FF FF F F F6、画出下列图中凹透镜的折射光线或入射光线的方向。
7、晴朗的夏日中午，往树或花的叶子上浇水，常会把叶子烧焦，其原因是（）A、水滴蒸发，带走叶子上的热B、水滴在阳光下温度升高，把叶子烫焦C、水滴容易透过阳光D、水滴会使阳光会聚，把叶子烧焦8.有一个盛满水的圆柱形水杯，若将手紧靠其背后，你将看到的是（）A、手的本身B、手的放大实像C、手的放大虚像D、手的等大实像9、凸面镜、凹面镜、凹透镜、凸透镜和平面镜中，能会聚太阳光的是_____________________。
F F10、小孔成像是由于光的_________成的像，平面镜成像是由于光的____________成的像，透镜成像是由于光的____________成的像。
凸透镜和凹透镜的三条特殊光线
凸透镜和凹透镜的三条特殊光线
凸透镜的三条特殊光线
①平行于主光轴的光线，经凸透镜折射后将通过焦点
②通过光心的光线传播方向不变
③过焦点的光线，经凸透镜折射后将平行于主光轴
凹透镜的三条特殊光线
①平行于主光轴的光线，经凹透镜折射后发散，发散光线的反向延长线通过焦点
②其延长线通过凹透镜的焦点的光线，经凹透镜折射后平行于主光轴射出
③通过光心的光线传播方向不变
凸透镜和凹透镜的三条特殊光线可以总结为：
（1）平行，过焦点；
（2）过焦点，平行；
（3）过光心，不变．。
透镜的三条特殊光线
透镜的三条特殊光线
透镜的三条特殊光线如下：
这里所谓的三条特殊光线分别是：通过焦点的光线经凸透镜折射后将平行于主光轴。
平行于主光轴的光线经凸透镜折射后将过焦点。
过光心的光线经凸透镜折射后传播方向不改变。
如果记住三条特殊光线的传播则很容易画出光路图，并且实际上我们只需记两条光线即可，因为其中的第二、第三已知一条即可根据光路可逆知道另一条。
凸透镜的特点：
在光学中，由实际光线汇聚成的像，称为实像，能用光屏承接；反之，则称为虚像，只能由眼睛感觉。
有经验的物理老师，在讲述实像和虚像的区别时，往往会提到这样一种区分方法：“实像都是倒立的，而虚像都是正立的。
”所谓“正立”和“倒立”，当然是相对于原物体而言。
凸透镜的三条特殊光线口诀
凸透镜的三条特殊光线口诀
凸透镜是一种光学器具，其主要作用是聚焦光线或将光线发散。
在凸透镜的特殊光线中，我们需要记住以下三条特殊光线口诀：
一、正横向光线
正横向光线是指从光源沿着水平方向入射到凸透镜上。
这条特殊光线经过凸透镜后，会向下折射。
我们可以用如下的方式记忆此口诀：正横向光线，向下折，焦点位置，卡在中。
二、从凸透镜焦点发出的光线
这条特殊光线是指从凸透镜焦点处发出的光线，经过凸透镜后，会呈现出平行于主光轴的方向。
我们可以用如下的方式记忆此口诀：从焦点发，过凸透镜，保持平，经过轴。
三、从凸透镜顶点垂直射入的光线
这条特殊光线是指从凸透镜顶点垂直射入的光线，经过凸透镜后，会呈现出向前折射的方向。
我们可以用如下的方式记忆此口诀：垂直光线，向前折，从凸透镜，出来“跑”。
这三条特殊光线是凸透镜中的重要概念，可以帮助我们更好地理解凸
透镜的工作原理和相关光学现象。
同时，我们还需要注意凸透镜的焦距，焦距越短，聚焦光线的能力就越强。
凸透镜的光路图中有三条特殊光线复习过程
凸透镜的光路图中有三条特殊光线凸透镜的光路图中有三条特殊光线，它们的传播方向是特定的，掌握这三条光线的具体传播情况，不但对凸透镜的光路图的画法有帮助，同时对凸透镜成像规律的作图法得出有重要作用。
凸透镜三条特殊光线：（1）过光心的光线，其传播方向不改变；（2）平行主光轴的光线过焦点；（3）过焦点射向凸透镜的光线折射后将平行主光轴传播。
三条光线的传播方向如图1所示。
具体应用：1、凸透镜对光线作用的光路图关于体现凸透镜对光线的作用的光路图有两个：一是平行主光轴的一束光经凸透镜的传播；二是放在焦点的点光源射向凸透镜的光线经凸透镜折射后的传播。
如图2所示。
如何准确画出光路图，可以通过记住凸透镜对光线的会聚作用的基础上，记住这两种具体的传播情况。
但这需要记忆的量较大，并且这种机械记忆容易遗忘。
而如果记住三条特殊光线的传播则很容易画出光路图，并且实际上我们只需记两条光线即可，因为其中的（2）、（3）已知一条即可根据光路可逆知道另一条。
2、也许认为这很简单，何必如此麻烦？在凸透镜的特殊作图中就可看出其用处之大了。
如图3甲所示，如何画出图中光线的传播，用一般的方法很难做出。
下面我们用三条特殊光线作图：再画两条平行原光线的光线，一条过光心，一条过焦点；画出这两条光线的折射光线，交于A点；则原光线定过A点，可画出待求光线。
如图3乙所示3、运用作图法得出凸透镜成像规律课本上凸透镜成像规律是通过实验的方法得出的，实际上也可以通过作图的方法得出。
特别在我们急需这些知识，但就是想不起来时，我们就可用作图法简单的几笔就得出，这不失为一种用处很大的方法。
而这种方法的前提是需要知道三条特殊光线的传播。
具体做法：在凸透镜的主光轴上两侧分别标出焦点和二倍焦距处，按物距要求在主光轴上画出物体（用带箭头的线段表示），从物体的箭头出发出两条光线射向凸透镜，这两条光线必须是三条特殊光线中的两条，如果在另一侧相交于一点，则这一点就为箭头的实像点，垂直主光轴画出整个像，从图中很容易看出像的性质。
经过透镜的特殊光线
透镜中的三条特殊光线
.一、凸透镜中的三条特殊光线
1、平行于主光轴的光线经凸透镜折射后通过焦点F射出.
2、通过焦点F的光线经凸透镜折射后平行于主光轴射出.
3、经过凸透镜光心O的光线传播方向不改变.
二、凹透镜中的三条特殊光线
1、平行于主光轴的光线经凹透镜折射后,折射光线的反向延长线过凹透镜的虚焦点.
2、入射光线的延长线经过凹透镜的虚焦点,折射光线平行于主光轴射出.
3、经过光心的光线传播方向不改变.
凸透镜和凹透镜的共同点是:
1、平行于主光轴的光线经透镜折射后折射光线过焦点(或延长线过焦点).
2、根据折射光线的可逆性,过焦点(或延长线过焦点)的光线经透镜折射后一定平行于主光轴射出.
3、过光心O的光线传播方向均不改变.。
凹透镜的三条特殊光线
凹透镜的三条特殊光线凹透镜的三条特殊光线凹透镜亦称为负球透镜，镜片的中间薄，边缘厚，呈凹形，所以又叫凹透镜。
下面是小编为大家整理的凹透镜的三条特殊光线，仅供参考，欢迎阅读。
凹透镜的三条特殊光线第一条特殊光线是跟主轴平行的光线，折射后通过焦点；第二条特殊光线是通过焦点的光线，折射后跟主轴平行；第三条特殊光线是通过光心的光线经过透镜后方向不变。
三条特殊光线的注意事项它们只适用于薄透镜，我们高中遇到的一般都是薄透镜，包括凸透镜与凹透镜。
在作图时，只要任选其中两条便可。
画光路图时，光线是有方向的，都应标上箭头。
而且在透镜两侧，每条光线都要画上箭头，由光线变点确定所求点的像的位置。
拓展：凹凸镜简介平行光线通过凹球面透镜发生偏折后，光线发散，成为发散光线，不可能形成实性焦点，沿着散开光线的反向延长线，在投射光线的同一侧交于F点，形成的是一虚焦点。
原理凹透镜成像的几何作图与凸透镜者原则相同。
从物体的顶端亦作为两条直线：一条平行于主光轴，经过凹透镜后偏折为发散光线，将此折射光线相反方向返回至主焦点；另一条通过透镜的光学中心点，这两条直线相交于一点，此为物体的`像。
成像经凹透镜成正立缩小虚像，物与像在透镜同一侧。
1/u(物距)+1/v（像距）=1/f（透镜焦距）透镜成像公式（关于符号的正负：物距u取正值，ν和f取负值。
）当物体为实物时，成正立、缩小的虚像，像和物在透镜的同侧；当物体为虚物，凹透镜到虚物的距离为一倍焦距（指绝对值u<f)以内时，成正立、放大的实像，像与物在透镜的同侧；当物体为虚物，凹透镜到虚物的距离为一倍焦距（指绝对值u=f)时，成像于无穷远；当物体为虚物，凹透镜到虚物的距离为一倍焦距以外两倍焦距以内（均指绝对值f<u<2f)时，成倒立、放大的虚像，像与物在透镜的异侧；当物体为虚物，凹透镜到虚物的距离为两倍焦距（指绝对值u=2f)时，成与物体同样大小的虚像，像与物在透镜的异侧；当物体为虚物，凹透镜到虚物的距离为两倍焦距以外（指绝对值u>2f)时，成倒立、缩小的虚像，像与物在透镜的异侧。
凸透镜成像规律总结
《透镜》重点内容总结
1、透镜三条特殊光路：
⑴凸透镜的三条特殊光线（见左图）
①平行于主光轴的光线经凸透镜折射后通过焦点；②经过焦点的光线被凸透镜折射后与主光轴平行；③通过光心的光线传播方向不改变.
⑵凹透镜的三条特殊光线（见由图）
①平行于主光轴的光线经凹透镜折射后发散，其反向延长线通过焦点；②射向凹透镜焦
.
2
3.凸透镜成像规律图
4、凸透镜成像的动态规律
“一焦分虚实、二焦分大小、虚像同侧正、实像异侧倒、物远像近像变小、物近像远像变大.”
一倍焦距是实像和虚像的分界点，以内是虚像，以外是实像；二倍焦距实像的大小分界点，以内是放大的像，以外是缩小的像；在成实像的前提下，物体向远离透镜方向移动时，所成的像向靠近透镜方向移动，并且是逐渐变小的；物体向靠近透镜方向移动时，所成的像向远离透镜方向移动，并且是逐渐变大的.。
透镜的三条特殊光线
F
F
F
F
F
1、 光心的光线通过传播方向不改变
2、平行于主光轴的光线 经凸透镜折射后通过焦 点，经凹透镜折射后发散，发散光线的反向延长 线 通过虚焦点。 3、经过凸透镜焦点的光线 折射后平行于主光轴射 出。对着凹透镜异侧虚焦点入射的光线 折射后平行 于主光轴射出 。
沁阳市教育局
2018年3月
沁阳市“一师一微课” 活动作品
人教版版八年级物理上册
透镜的三条特殊光线
沁阳市实验中学张春青
1、 通过光心的光线 传播方向不改变
F
F
F
F
2、平行于主光轴的光线 经凸透镜折射后通过焦点， 经凹透镜折射后发散，发散光线的反向延长线 通过
虚焦点。
F
F
F
F
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。 对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸透镜的三条特殊光线：
光线1：平行于主光轴的光线经凸透镜折射后通过焦点Ｆ射出。
光线:2：通过焦点Ｆ的光线经凸透镜折射后平行于主光轴射出。
光线3：经过凸透镜光心O的光线传播方向不改变。
凹透镜的三条特殊光线：
光线1：平行于凹透镜主光轴的光线
折射后折射光线的反向延
长线经过焦点。
光线2：延长线经过凹透镜主光轴的光线折射后平行于主光轴。
光线3：过凹透镜光心O的光线传播方向不发生改变。
通过分析，可知凸透镜和凹透镜的共同点是：
（１）平行于主光轴的光线经透镜折射后折射光线过焦点（或延长线过焦点）。
（２）根据折射光线的可逆性，过焦点（或延长线过焦点）的光线经透镜折射后一定平行于主光轴射出。
（３）过光心O的光线传播方向均不改变。
