汽车电器设备构造与维修第2版课件-汽车电气设备参考答案

合集下载

汽车电气设备与维修(第二版)(吴涛)1-5章 (4)

汽车电气设备与维修(第二版)(吴涛)1-5章 (4)

6
1.启动系统的组成 目前汽车上的启动系统一般由蓄电池、启动机和启动控 制电路组成,如图4.1所示。启动控制电路包括启动按钮或开 关、启动继电器、电磁开关等。 启动机是启动系统的核心部件。启动开关的作用是接通 启动机电磁开关电路,使电磁开关通电工作。汽油发动机的 启动开关与点火开关组合在一起,即点火开关设有启动挡。 一些汽车的启动机控制电路中装有启动继电器,由启动继电 器触点的开闭控制启动机电磁开关电路的通断,启动开关只 是控制启动继电器线圈电路的通断,减小了通过启动开关的 电流。
29 图4.8 电刷组件
30
4) 机壳 启动机的机壳是电动机的磁极和电枢的安装机体,大多 数一端有四个检查窗口,便于进行电刷和换向器的维护。机 壳中部有一个电流输入接线柱,并在内部与励磁绕组的一端 相连。启动机一般采用青铜石墨轴承或铁基含油滑动轴承。 减速启动机由于电枢的转速较高,采用滚柱轴承或滚珠轴承。 电刷装在前端盖内,后端盖上有拨叉座,盖口有凸缘和安装 螺孔,还有拧紧中间轴承板的螺钉孔。
M = Cm s
35
式中,Cm为电动机的转矩常数,取决于电动机的结构。Cm 与电动机磁极对数P、电枢绕组导线总根数Z及电枢绕组电路 的支路对数a有关,即Cm = PZ/(2 a)。
ቤተ መጻሕፍቲ ባይዱ
36
2) 直流电动机转矩自动调节过程 根据上述原理分析可知,电枢在电磁转矩M作用下产生转 动。由于绕组在转动时切割磁力线而产生感应电动势,根据 右手规则判定其方向与电枢电流Is的方向相反,所以称为反 电动势Ef。反电动势Ef与磁极的磁通量Φ和电枢的转速n成正 比,即
1 项目四 启动系统的检修
任务1 启动机的检修 任务2 启动系统的故障诊断 拓展知识 项目小结
2

电子课件-《汽车电气设备构造与维修(第二版)》-A07-2105 单元七 汽车辅助电气设备的检修

电子课件-《汽车电气设备构造与维修(第二版)》-A07-2105 单元七 汽车辅助电气设备的检修

7
刮水器
点动挡(MIST)
8
6பைடு நூலகம்
导通
7
导通
停止挡(OFF)
7
6
导通
OFF挡
7
喷洗器
ON挡
5
6
导通
4
导通
各端子间的导通情况
单元七 汽车辅助电气设备的检修 2)检测间歇动作(开关内部继电器的间歇动作)
单元七 汽车辅助电气设备的检修
3)检测喷洗器联动开关 (2)刮水器电动机的检测
喷洗器联动检测标准
刮水器电动机连接器
刮水器和风窗洗涤装置在汽车上的布置
单元七 汽车辅助电气设备的检修
二、电动刮水器系统的功能
电动刮水器系统一般在汽车组合开关手柄上设有刮水器控制开关。
控制开关位置 高速挡HI 低速挡LO 间歇挡INT 空挡OFF
点动挡MIST
洗涤挡PULL
使用情况 大雨 中雨 小雨
不工作时 有非连续水滴时
玻璃脏污时
功能 加快刮水片的摆动频率使其快速将雨水刮干净 既能刮净雨水其自身的摆动频率又不是很快,不会影响驾 驶视线 位于该挡位时,刮水器每3~6秒工作一次 使雨刷器停止工作并复位到最初状态 位于该挡位时,刮水器电动机低速工作,松开刮水器开关 手柄,开关自动跳回“0”挡 位于该挡位时,洗涤电机向挡风玻璃喷出清洗液,并且刮 水器以低速挡工作,擦净挡风玻璃
后风窗除霜装置 1—蓄电池 2—点火开关 3—熔丝 4—除霜器开关及指示灯 5—电栅(电热丝)
单元七 汽车辅助电气设备的检修
六、一汽丰田花冠轿车刮水器、清洗器电路解读及检修
单元七 汽车辅助电气设备的检修
1.电路组成 (1)电源 电源由蓄电池或发电机经点火开关、IG1继电器提供。 (2)熔丝 25 A刮水器熔丝及15 A喷洗器熔丝均位于仪表板接线盒内。 (3)刮水器及喷洗器控制开关 刮水器及喷洗器控制开关有6个挡位,分别为除雾挡(MIST)、 停止复位挡(OFF)、低速挡(Lo)、高速挡(Hi)、间歇刮水挡( INT)和喷洗器挡。此外,间歇继电器集成在控制开关中。 (4)刮水器电动机总成 刮水器电动机总成有5个接线端子,分别为高速线4(+2)、低速 线1(+1)、电源线2(+B)、复位线3(S)及搭铁线5(E)。 (5)喷洗器电动机

汽车电气设备与维修(第二版)(吴涛)6-10章 (4)

汽车电气设备与维修(第二版)(吴涛)6-10章 (4)

35
压缩机是制冷循环系统的动力源,它驱动制冷剂循环流 动,将低温(约0℃)、低压(约150 kPa)的气态制冷剂压缩成 高温(约65℃)、高压(约1300 kPa)的气态制冷剂。
空调压缩机种类繁多,形式各异,主要有斜盘式、曲柄 连杆式、转子式、叶片式、螺杆式和涡旋式六种。汽车空调 系统一般都采用斜盘式或曲柄连杆式压缩机。目前,曲柄连 杆式压缩机主要用于大、中型客车空调系统,小轿车普遍采 用斜盘式压缩机,桑塔纳轿车SE5H-14型(制冷剂用R134a)压 缩机即为斜盘式压缩机。
24
4.制冷系统 制冷系统是汽车空调系统最重要的子系统,其主要功用 是夏季为车内提供冷气。因为作为冷源的蒸发器的温度低于 空气的露点温度,所以制冷系统还具有除湿和净化空气的作 用。 制冷系统主要由压缩机、冷凝器、储液干燥器、热力膨 胀阀(或节流孔管)、蒸发器等制冷部件组成。各制冷部件之 间用耐压的铜管或铝管以及耐压耐氟的橡胶管连接成一个密 闭的循环系统,现在采用的多为膨胀阀系统或孔管系统,如 图9.10所示。

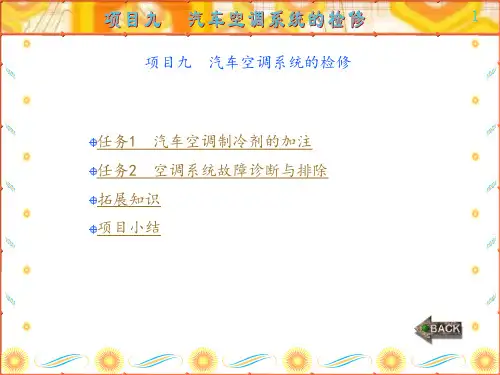

1 项目九 汽车空调系统的检修
任务1 汽车空调制冷剂的加注 任务2 空调系统故障诊断与排除 拓展知识 项目小结
2
【学习目标】 (1) 了解汽车空调系统的功能及组成。 (2) 掌握制冷的基本原理及制冷循环工作过程。 (3) 掌握汽车空调控制系统的控制原理。 (4) 具有对汽车空调常见故障进行分析、诊断和排除的 能力。 (5) 掌握汽车空调系统维护和检修的基本方法。
冷凝器是一种由铜管(或铝管)与散热片(铝片或铁片)组 成的热交换器。制冷剂在铜管或铝管中流动,散热片套装或 焊接在管的周围以便散热。
40
按散热片结构不同,冷凝器可分为管片式和管带式两种。 管片式冷凝器由铜管或铝管套装散热片而构成,其结构形状 与家庭取暖用新型热交换器相似,如图9.13(a)所示。管带式 冷凝器由S形异形多孔扁管焊接S形散热带而构成,结构如图 9.13(b)所示。桑塔纳2000系列轿车空调系统使用R134a制冷 剂后,由于制冷系统压力升高,为了提高冷凝效果,已将原 来的管片式冷凝器改为传热效果更好的全铝管带式冷凝器。

汽车电器设备构造与维修(第2版)课件合辑(共1010页)

汽车电器设备构造与维修(第2版)课件合辑(共1010页)

第 1章 绪 论
汽车电器设备构造与维修
• 1.4课程的性质、任务、重要性
本课程是汽车类专业的一门重要的专业课,同时也是 学好汽车专业其他相关专业课程的基础。其任务是讲解汽 车用各种电气设备的构造、基本工作原理、使用与维修方 法、故障判断与排除等方面的内容。通过学习达到以下目 的:掌握汽车电气设备的构造、原理及维修和全车线路的 分析方法;掌握主要电器的使用、维护、调整方法;熟悉 汽车电气设备检测、维修专用仪器、设备的原理,并掌握 其使用方法;掌握新型汽车电器的构造特点及检修方法。
第 1章 绪 论
汽车电器设备构造与维修
1.2 汽车电气设备 的组成
• 3大部分: 电源、用电 设备和配电 装置及全车 电路,如图 1-1所示。
第 1章 绪 论
汽车电器设备构造与维修
1.3 汽车电气设备的特点
1.低压电源 汽油车多采用12V,柴油车多采用24V。 2.直流电源 主要从蓄电池的充电来考虑。 3.并联单线制 单线制即从电源到用电设备使用一根导线连接,而另 一根导线则用汽车车体或发动机机体的金属部分代替。 4.负极搭铁 将蓄电池的负极与车体相连接,称为负极搭铁。
第 1章 绪 论
汽车电器设备构造与维修
1.5课程的学习方法和考核方法
在课程的学习中本着理论与实践并重的原则,要加强实践 环节,要勤于动手,熟练操作,切实掌握实践技能。 要勤于思考,善于将学到的内容与实际结合,与生产结合, 与生活联系,并不断归纳、总结,逐步培养举一反三的能 力。 对于结构复杂及实践性较强的内容,要充分利用实物,采 用边学习、边实践的学习方法,加强对所学内容的理解。 对于理论部分的教学内容,应加强预习和复习,以提高学 习效果。 本课程的考核采用理论与实践考核相结合的方法。理论考 核的知识点是每章节中需掌握和理解的内容,技能考核内 容是每章节实训内容,考核时随机抽取1/4~1/3的项目进 行考核,检验技能的掌握情况。

《汽车电器设备构造与检修(第2版)》--第11章 汽车电气设备线路

《汽车电器设备构造与检修(第2版)》--第11章  汽车电气设备线路
③系统电路原理图分析方便。用局部汽车电路原理图表达某个汽车电气系 统的电路原理,全车电路原理图通常按系统布置,方便了系统电路原理分 析。
11.2.1 汽车电路图的种类
1)全车电路原理图 全车电路原理图如图11-23所示,有如下特点: ①在图上按各电气系统进行分区。 ②用电器符号表达各种电器部件。 ③电源线在图上方,搭铁线在图下方,电流方向自上而下。电路图中电器 串、并联关系清楚,易于识读。 ④各电器依据工作原理,在图中合理布局,使各系统处于相对独立的位置, 从而易于对各用电设备进行单独的电路分析。 ⑤各电器旁边标注电器名称及代码(如控制器件、继电器、过载保护器件、 用电器、铰接点及搭铁点等)。 ⑥所有开关及用电器均处于不工作的状态,例如点火开关是断开的,发动 机不工作,车灯关闭等。 ⑦导线标注有颜色和规格代码,有些车型还标注有该导线所属电器系统的 代码。根据以上标注,易于对照定位图找到该电器或导线在车上的位置。
用于多个控制器件控制同一用电器。
11.1.3 继电器
继电器的连接方式有接柱式和插接式两种。接柱式继电器触点容量可 做得较大,在国产车的起动电路、喇叭电路很常见,但是连接繁琐,正逐 渐为插接式继电器所取代。插接式继电器因安装方便、体积较小,在国外 和国产新型汽车上得到了广泛地应用。插接式继电器的外形和内部结构、 接线端子如图11-10所示。
颜色
茶 绿 红 黑
尺寸(mm)
0.3 0.5 0.85 1.25
心线结构
长度1m时的电 阻值(Ω)
连续通电电流 (A)
5s以内熔断时 的电流(A)
ф0.32×5股
0.0475
13
ф0.32×7股
0.0325
20
ф0.32×11股
0.0205

汽车电气构造与维修(第二版)习题册答案

汽车电气构造与维修(第二版)习题册答案

‘汽车电气构造与维修(第二版)习题册“答案绪㊀㊀论一㊁填空题1.动力性㊁经济性㊁可靠性㊁安全性㊁排气净化2.电源㊁用电设备㊁配电装置及全车电路3.起动系㊁点火系㊁照明系㊁信号装置㊁汽车电子控制系统4.中央接线盒㊁熔断装置㊁继电器5.搭铁二㊁简答题1.略㊂2.答:汽车电气设备与普通的电气设备相比有如下的特点:(1)采用双电源;(2)采用直流供电;(3)采用低压电源;(4)采用单线制;(5)采用负极搭铁;(6)采用并联连接;(7)设有熔断装置;(8)汽车导线有颜色和编号特征㊂模块一㊀电㊀源㊀系课题一㊀蓄㊀电㊀池一㊁填空题1.可逆直流电源㊁并联2.免维护蓄电池㊁复合蓄电池㊁微电子控制蓄电池3.正负极板㊁电解液㊁联条㊁电极柱4.免维护蓄电池㊁极板结构(格栅)㊁水5.玻璃管测量法㊁液面高度指示线法㊁加液孔观察判断法6.蓄电池自行放电㊁蓄电池电容量降低7.暗棕㊁青灰4318.1 8㊁2 2㊁1 1 1 5㊁比容量㊁起动性能9.2V10.传统外露式㊁内部穿壁式㊁跨越式11.化学能㊁电能12.1 20g/cm3㊁1 75V二㊁选择题1.B㊀2.D㊀3.D㊀4.A三㊁判断题1.ɿ㊀2.ˑ㊀3.ɿ㊀4.ɿ㊀5.ɿ㊀6.ˑ㊀7.ɿ㊀8.ɿ㊀9.ɿ10.ɿ四㊁简答题1.答:(1)发动机起动时,向发动机和点火系统供电㊂(2)发电机不发电或电压较低(低于蓄电池端电压)时,向用电设备供电㊂(3)发电机过载时,协助发电机向用电设备供电㊂(4)发电机电压高于蓄电池端电压时,将发电机多余的电能转化为化学能储存起来(即充电)㊂(5)保持汽车电网电压的相对稳定,保护用电设备及电子元件㊂2.答:(1)免维护蓄电池相对普通蓄电池优点主要有:1)在极板上部能储存更多的电解液㊂2)有极大的抗过充电能力㊂3)存放寿命长㊂4)可带电解液大量装运,减少了事故和人员伤害的可能性㊂5)冷起动额定电流较高㊂(2)免维护蓄电池相对普通蓄电池的缺点主要有:1)蓄电池在高温下工作时,其格栅变厚,使板间距离变小㊂2)不能承受深度放电,深度放电就是彻底放完电后再充电㊂3)储备容量较低㊂4)预期寿命较短㊂3.答:蓄电池充足电的标志是:(1)蓄电池内产生大量的气泡,电解液呈 沸腾 状态㊂(2)端电压和电解液相对密度升高到最大值,且2 3h内不再增加㊂4.答:检验蓄电池放电程度可采用以下几种方法:531(1)通过测量电解液相对密度估算放电程度㊂(2)用高率放电计测量放电电压㊂(3)就车起动测试㊂5.答:铅蓄电池在使用过程中常见故障可分为外部故障和内部故障㊂(1)外部故障主要有容器破裂㊁封口胶破裂㊁极柱螺栓或螺母腐蚀㊁蓄电池爆炸等㊂(2)内部故障主要有自行放电㊁电解液消耗过快㊁蓄电池电容量降低等㊂课题二㊀发电机及电压调节器一㊁填空题1.定子总成㊁风扇㊁电刷2.㊁定子铁芯㊁三相定子绕组3.星形()接法㊁三角形(ә形)接法4.直流电㊁6㊁三相桥式全波5.1/36.电磁振动式电压调节器㊁电子式电压调节器7.松动㊁小于等于0 10mm㊁校直8.搭铁㊁断路㊁短路㊁卡死㊁过甚㊁弹簧弹力㊁调节器不工作㊁调节电压过高或过低二㊁判断题1.ˑ㊀2.ɿ㊀3.ˑ㊀4.ˑ㊀5.ɿ㊀6.ɿ㊀7.ɿ㊀8.ɿ㊀9.ˑ㊀10.ɿ三㊁简答题1.答:交流发电机的发电原理:交流发电机的转子是一旋转磁场,当转子由发动机带轮带动旋转时,由于定子绕组与磁感应线有相对切割运动,所以在三相绕组中产生交流电动势㊂交流发电机定子绕组内感应电动势的大小与每相绕组串联的匝数及转子的转速有关㊂匝数越多,转速越高,感应电动势越高㊂2.略㊂3.答:将万用表调到Rˑ1挡,红表笔接元件板,黑表笔分别接二极管的引线,测得阻值应为R;将万用表调到Rˑ10k挡,并且将两表笔对换,测得的阻值为r㊂若阻值R㊁r均接近零,说明二极管短路,应更换㊂若阻值R㊁r均为ɕ,表明该二极管断路,应更换㊂631若阻值R为8 10Ω㊁r>10kΩ,说明该二极管正常,且为正二极管㊂若阻值R>10kΩ㊁r为8 10Ω,说明该二极管正常,且为负二极管㊂更换二极管时应注意:保证元件的规格㊁极性及性能的一致㊂4.答:硅整流发电机使用的注意事项如下:(1)蓄电池必须负极搭铁,不得接反㊂否则蓄电池将通过整流二极管短路放电,烧坏整流二极管㊂(2)发电机运转时,不能采用刮火法检查发电机是否发电,否则容易损坏调节器触点和发电机的二极管㊂(3)若发现发电机不发电或充电电流很小时,应及时找出故障点并予以排除,不能继续使用㊂(4)整流器的六只二极管与定子绕组相连时,禁止用兆欧表或220V交流电源检查发电机的绝缘性能,否则将击穿二极管㊂(5)发电机自行熄火时,应将点火开关断开,否则蓄电池将长期经历电池绕组和调节器放电㊂(6)发动机运转时,不得随意切断发电机与蓄电池之间的导线,以免产生过电压,烧坏元件㊂(7)发电机与专用调节器配套使用,并确保连线正确可靠㊂课题三㊀电源系电路一㊁填空题1.充电电流不稳㊁充电指示灯不亮㊁充电电流过大㊁充电电流过小2.电压调节器二㊁简答题1.答:(1)蓄电池向用电设备供电,同时也为发电机提供励磁电流,其电流路径为:蓄电池 + ң红色导线ң中央线路板单端子插座P端子ң中央线路板内部ң中央线路板单端子插座P端子ң点火开关30端子ң点火开关ң点火开关15端子ң黑色导线ң仪表盘下方14端子黑色插座的14号端子ң仪表盘印制电路ң电阻R2和充电指示灯(发光二极管)ң14端子黑色插座的12号端子ң蓝色导线ң二极管ң中央线路板A16端子ң中央线路板内部线路ң中央线路板D4端子ң单端子连接器T1(蓄电池旁边)ң交流发电机D+端子ң发电机的励磁绕组ң电压调节器功率管ң搭铁ң蓄电池 - ㊂(2)充电电流路径为:交流发电机电枢B+端子ң起动机电磁开关30接线柱ң蓄电池 + 端子ң蓄电池 - 端子ң搭铁㊂7312.答:充电指示灯不亮故障诊断流程图3.答:桑塔纳轿车充电电流不稳的检修方法:(1)检查驱动带的挠度是否符合规定㊂(2)拆下调节器和电刷组件总成,并按前述IC调节器与电刷组件检修方法进行检修㊂如果调节电压过低(低于13 5V)或电刷高度过低(低于5mm),则应更换新品㊂(3)如果调节器和电刷组件良好,说明发电机二极管㊁定子绕组断路,需拆下发电机总成进行试验与检修,故障诊断与排除程序如教材图1 3 3所示㊂模块二㊀起㊀动㊀系课题一㊀概㊀㊀述一㊁填空题1.起动机(电磁开关)㊁点火开关㊁空挡起动开关2.电能㊁机械能㊁发动机飞轮3.P㊁N二㊁选择题1.C㊀2.C㊀3.A831三㊁简答题1.答:起动复合继电器的作用是用小电流电路控制大电流电路,保护起动开关和起动机;起动机(电磁开关)的作用是接通直流电动机电路,直流电动机将电能转化为机械能并通过驱动机构将机械能传递给发动机飞轮;蓄电池的作用是为起动系统提供电能;点火开关的作用是控制起动复合继电器的电路;空挡起动开关的作用是防止变速器不在 P(驻车) 挡或 N(空挡) 位置时汽车被起动㊂2.略㊂课题二㊀起㊀动㊀机一㊁填空题1.普通起动机㊁永磁起动机㊁减速起动机㊁机械控制式㊁电磁控制式2.传动机构㊁控制开关3.磁极多㊁磁场绕组的横截面积大㊁电磁转矩4.单向离合器㊁移动叉(拨叉)㊁拨叉5.摩擦片式离合器㊁滚柱式㊁弹簧式离合器二㊁选择题1.B㊀2.C㊀3.B三㊁判断题1.ɿ㊀2.ˑ㊀3.ˑ㊀4.ɿ㊀5.ˑ㊀6.ɿ四㊁简答题1.答:(1)电枢绕组搭铁的检修㊂用万用表或220V交流试灯检查,如教材图2 2 18所示,两只表笔分别连接电枢铁芯与换向片,万用表不导通或试灯不亮,说明电枢绕组搭铁,要更换电枢总成㊂(2)电枢绕组的断路与短路检修㊂电枢绕组采用截面矩形导线绕制,一般不易发生断路故障㊂如果有断路故障,通过外观检查即可发现㊂发现断路时,用电烙铁焊好即可㊂将电枢放在电枢检验仪的 U 型铁芯上,并在电枢上放一钢片(如锯条),然后接通检验仪电源,再缓缓转动电枢一周,钢片应不跳动㊂如果钢片跳动说明电枢绕组有短路故障,应更换电枢总成㊂(3)电枢轴的跳动检查㊂电枢轴的跳动量应ɤ0 08mm,否则应校正电枢轴或更换电枢总成㊂(4)换向器的检修:1)换向器表面的检修,①若表面有脏污,可用棉纱蘸少量汽油擦拭干净;②若表面不平或有轻微烧蚀,可用 00 号砂纸打磨;③若表面严重烧蚀或有沟槽,可选择尽可能小的加工余量车削㊂当换向片的厚度小于2mm时,应更换换向器或电枢总成㊂2)换向器失圆的检修,931将百分表的表头置于换向器表面,转动电枢,径向圆跳动(百分表显示的最大值与最小值之差)应ɤ0 05mm,若不符合要求,应车削复圆㊂3)换向器绝缘(云母)片的检修,绝缘(云母)片的深度为0 5 0 8mm,最浅应ȡ0 2mm㊂太高应使用锉刀进行修整㊂2.答:拆卸起动机时,应首先拆下蓄电池搭铁线,然后再拆下起动机的各连接线㊂(1)从车上拆下起动机,拆下蓄电池负极电缆ң举升汽车ң拆下起动机控制连接导线ң拆下起动电缆ң从发动机上拆下起动机;(2)拆下电磁开关与电动机的连接线;(3)拆下电磁开关;(4)拆下轴承盖的2颗螺钉,取下轴承盖㊁锁板㊁O形密封圈;(5)拆下穿心螺栓,取下电刷端盖㊁驱动端盖㊁拨叉等;(6)从电刷座上拆下电刷架,取出电刷㊁弹簧;(7)分离定子与转子(电枢);(8)撬开止推垫圈压片,拆下卡环,取出止推垫圈㊁驱动小齿轮与单向离合器㊂3.答:起动发动机时,接通点火开关,在控制装置(电磁开关)的作用下,拨叉下端便拨动离合器,使驱动齿轮与发动机的齿圈啮合㊂当电动机的驱动转矩小于发动机的阻力矩时,电枢轴仅带动传动导管与外座圈转动,在外座圈与滚柱之间的摩擦力矩和弹簧力矩的作用下,滚柱向楔形室较窄侧压去并将内座圈与外座圈卡成一体,动力经过电枢轴㊁传动导管㊁外座圈㊁滚柱㊁内座圈和驱动齿轮传递到发动机的飞轮齿圈㊂当电动机驱动转矩达到或超过发动机阻力矩时,驱动齿轮便带动飞轮旋转,直到发动机被起动为止㊂发动机起动后,曲轴在活塞的作用下高速旋转,此时,驱动齿轮的转速远远高于电枢轴的转速,内座圈与滚柱之间的摩擦力矩便使滚柱克服弹簧力矩滚向楔形室较宽的一侧,滚柱将在内㊁外座圈间跳跃滚动,从而切断动力的传递㊂课题三㊀起动系电路一㊁填空题1.无起动继电器(直接)控制式㊁带起动继电器控制式2.电气㊁机械3.缓慢无力㊁发动机㊁点火开关起动挡㊁ 咔嗒 声响4.自动停止工作㊁电磁开关不能动作5.搭铁电缆㊁火线电缆二㊁简答题1.答:点火开关旋到第2挡,其30端子与50端子接通,使起动机的电磁开关通电,使起动机进入工作状态㊂其电流路径为:蓄电池 + ң中央线路板P端子ң中央线路板内部电路ң中央线路板P端子ң红色导线ң点火开关30端子ң点火开关50端041子ң红/黑双色导线ң中央线路板B8端子ң中央线路板内部电路ң中央线路板C18端子ң起动机50端子ң电磁开关(吸引线圈㊁保持线圈)ң搭铁到蓄电池 - ㊂吸引线圈和保持线圈通电流后产生同向的磁场,电磁里接通起动机的主电路,电动机工作,其电流路径为:蓄电池 + ң起动机电磁开关30端子ң电磁开关接触盘ң直流电动机ң搭铁ң蓄电池 - ㊂2.答:(1)点火开关不回位;(2)电磁开关触点烧结在一起,不能分离;(3)电磁开关活动触点回位弹簧过软或折断;(4)单向离合器在转子轴上卡滞,使驱动齿轮不能退出啮合状态㊂3.答:(1)蓄电池存电不足或其电缆线与极柱接触不良;(2)电磁开关触点烧蚀,接触不良;(3)整流器脏污㊁电刷磨损严重㊁弹簧过弱,致使电刷与整流器接触不良;(4)励磁线圈或电枢线圈短路;(5)转子轴衬套磨损严重,与轴配合松动;或转子轴弯曲变形,致使电枢与磁极相碰㊂4.答:141模块三㊀传统点火系课题一㊀传统点火系部件一㊁填空题1.发电机㊁蓄电池㊁点火线圈㊁火花塞2.电源㊁点火线圈㊁分电器㊁火花塞㊁点火开关3.一次绕组㊁二次绕组4.配电器㊁断电器5.气缸燃烧室㊁电火花6.断电器触点㊁断电器凸轮7.三接线柱式㊁二接线柱式8.日㊁口9.二次电压㊁电容器10.做功顺序11.开磁路㊁闭磁路12.随发动机负荷不同而自动调节点火提前角13.随发动机转速的变化而自动调节点火提前角14.热敏电阻㊁增大㊁降低㊁短路㊁增大㊁跳火能量15.热㊁机械㊁腐蚀性二㊁选择题1.C㊀2.C㊀3.A㊀4.A㊀5.B㊀6.B㊀7.A㊀8.A㊀9.A10.B三㊁判断题1.ɿ㊀2.ˑ㊀3.ɿ㊀4.ˑ㊀5.ɿ㊀6.ɿ㊀7.ɿ㊀8.ˑ㊀9.ˑ10.ˑ㊀11.ɿ㊀12.ˑ㊀13.ɿ㊀14.ɿ㊀15.ɿ四㊁简答题1.答:如下图所示,发动机工作时,在发动机凸轮轴的驱动下,断电器凸轮及分电器轴随之旋转㊂断电器凸轮转动时,断电器触点交替地闭合和打开㊂当断电器触点闭合时,点火线圈一次绕组中便有电流流过,其电路是:电源正极ң电流表ң点火开关ң点火线圈一次绕组ң断电器一对触点ң搭铁ң电源负极㊂图中箭头方向为电流流向㊂241当凸轮将触点打开时,初级电路断路,初级电流及磁场迅速消失,在二次线圈中产生15 20kV的感应电动势,它足以击穿火花塞的电极间隙,产生电火花,点燃气缸内工作混合气㊂其高压电路(如下图所示)是:点火线圈二次绕组ң点火开关ң电流表ң电源正极ң电源负极ң火花塞侧电极ң火花塞中心电极ң配电器的旁电极ң分火头ң点火线圈㊂该过程周而复始地进行,发动机便不断地工作㊂将点火开关断开,发动机即停止工作㊂点火系统工作时,断电器触点打开时,随着初级电流减小,磁场变化,二次绕组产生高压电的同时,在初级绕组中产生0 2 0 3kV自感电动势,将在触点间隙处产生火花,并使二次电压降低㊂为消除上述影响,在触点的两端并联一个电容器㊂2.答:根据火花塞裙部绝缘体的长度可以将火花塞分为热型㊁中型㊁冷型三类㊂必须根据发动机气缸工作温度及火花塞的热特性来选用火花塞㊂对于低压缩比㊁低转速㊁小功率的发动机,因其燃烧室工作温度较低,应先用裙部尺寸长(裙部长度为16mm㊁20mm),受热面积大的 热型 火花塞;对于高压缩比㊁高转速㊁大功率的341发动机,因燃烧室工作温度较高,应先用裙部尺寸短(裙部长度为8mm㊁11mm),受热面积小的 冷型 火花塞㊂这一点应引起注意,不可混用,否则会引起火花塞积炭和发动机爆燃㊂3.答:检查触点间隙,如图所示㊂用塞尺进行检查,应在0 35 0 45mm范围内,若不符合规定,可放松固定螺钉,拧转偏心螺钉进行调整㊂4.答:汽车不管采取何种点火系,都必须满足发动机对点火系统的基本要求:(1)足够击穿火花塞间隙的高压电㊂(2)电火花具有足够能量㊂(3)适应工作情况㊂(4)工作可靠㊂课题二㊀传统点火系的检测与调整一㊁填空题1.点火正时2.发动机爆震㊁过热㊁油耗增加3.功率下降㊁发动机过热㊁放炮4.一㊁一5.点火示波器㊁工作波形6.阶段㊁区7.衰减振荡8.二次9.点火次序10.正时灯㊁传感器11.蓄电池正极㊁蓄电池负极12.半圈至一13.曲轴带轮㊁飞轮14.点火过迟㊁点火过早㊁调迟㊁调早15.下降㊁升高二㊁选择题1.A㊁B㊀2.B㊀3.B㊀4.C㊀5.B㊀6.A㊀7.A441三㊁判断题1.ˑ㊀2.ɿ㊀3.ɿ㊀4.ɿ㊀5.ˑ㊀6.ɿ㊀7.ɿ㊀8.ɿ㊀9.ɿ㊀10.ˑ11.ˑ㊀12.ɿ㊀13.ˑ㊀14.ɿ㊀15.ɿ㊀16.ˑ㊀17.ˑ㊀18.ˑ四㊁简答题1.略㊂㊀㊀2.略㊂3.答:当无点火正时灯时,通常采用人工经验法检查点火正时㊂起动发动机,在发动机达到正常工作温度且怠速运转时,突然加速㊂若转速不能迅速提高,感到 发闷 ,或在排气管中有 突突 声,则为点火过迟;如出现金属敲击声,则为点火过早㊂4.答:确认第一缸是否处于压缩上止点位置的方法很多,很多资料上均有介绍㊂例如,对准曲轴带轮或飞轮上的正时记号,再看分火头的指向即可确认第一缸压缩是否处于压缩上止点位置㊂5.答:在进行测试时,先按下图所示将示波器的信号线和电源线接好,打开示波器电源,调整示波器上的上下㊁左右旋钮,使屏幕上的光点位于屏幕的中央,然后起动发动机,使发动机的转速保持在1500r/min㊂调整各旋钮,使各气缸直列波形显示在坐标刻度内㊂6.答:触点烧蚀的波形如下图所示㊂说明:所示波形在触点开启点出现大量杂波,表明是触点严重烧蚀造成的,打磨触点或更换断电器即可验证㊂541模块四㊀电子点火系课题一㊀普通电子点火系一㊁填空题1.电感储能㊁电容储能2.磁感应式㊁霍尔式㊁光电式㊁震荡式3.点火线圈㊁火花塞㊁配电部分4.爪形定子㊁塑性永磁片㊁导磁板5.无机械提前㊁数字式6.遮光盘㊁分火头㊁光源㊁光接收器7.(1ʃ0 4)8.霍尔效应㊁磁感应9.相同㊁气隙不断变化㊁磁通二㊁选择题1.A㊀2.A㊀3.B㊀4.C㊀5.C㊀6.B㊀7.A㊀8.C㊀9.A㊀10.B三㊁判断题1.ɿ㊀2.ɿ㊀3.ɿ㊀4.ˑ㊀5.ˑ㊀6.ɿ㊀7.ɿ㊀8.ɿ㊀9.ˑ10.ˑ四㊁简答题1.答:普通电子点火系完全取消了断电器的触点,利用电子开关代替断电器的触点,周期地接通或切断点火系统的一次电路;利用信号传感器代替断电器的凸轮,用先进的非接触式信号触发方式取代了接触式机械触发方式㊂2.答:(1)当转子的叶片进入空气间隙时,作用在霍尔触发器上的磁场被转子叶片旁路,这时不产生霍尔电压,霍尔触发器低电信号输出,点火器内的集成电路放大器的输出极导通,使点火线圈的一次电路导通㊂(2)当转子的叶片离开空气间隙时,磁力线穿过转子叶片的缺口,这时便产生霍尔电压,使放大器的输出极截止,点火线圈的一次电路随之被切断,二次绕组即产生高压电,火花塞跳火㊂3.略㊂4.答:(1)转动曲轴,使第一缸活塞到达压缩上止点位置㊂此时,飞轮上的标记641与变速器壳体上的标记对齐;凸轮轴正时齿轮上的标记与气门室罩盖底面平齐,或者凸轮轴正时齿轮上的 OT 标记对准齿形带防护罩上的标记;机油泵驱动轴端的扁形缺口与曲轴中心线平行㊂(2)将分电器插入安装孔中,并确保分电器下轴与联轴节完全啮合㊂逆时针转分电器外壳使转子叶片刚刚离开霍尔元件气隙,固定分电器外壳,正常情况下,分电器外壳上厂方所打的记号应与缸体上的记号对正㊂(3)记住分火头朝向,盖上分电器盖,以分火头所指的旁插孔为第一缸,按1 3 4 2顺时针的顺序插好分缸线,并把中央高压线及霍尔点火信号传感器插接器插好㊂(4)起动发动机,检验效果㊂在发动机转速为(850ʃ50)r/min,水温正常时,拔下并堵塞分电器真空管,其点火提前角应为6ʎʃ1ʎ㊂如不符合要求,可转动分电器外壳,使之达到规定值㊂校正后,应紧固分电器压板螺钉,装好分电器真空管㊂5.答:测量霍尔传感器输出电压的步骤:断开点火开关,打开分电器盖,拔出分电器盖上的中央高压线并搭铁,将电压表的两表笔接在插接信号输出线(0)和搭铁线(-)接线柱上,转动发动机,同时观察电压表上的读数,其值应在0 9V之间变化,否则应更换霍尔传感器㊂课题二㊀计算机控制电子点火系一、填空题1.输出极㊁指令㊁点火信号2.电流控制3.整理㊁电信号4.点火时刻5.脉冲信号㊁点火提前角6.爆震传感器7.节气门的位置㊁点火提前角8.提取故障码㊁显示故障内容9.爆震传感器10.电源极性11.电控单元㊁最佳点火提前角㊁一次电路导通角㊁点火控制器㊁点火线圈12.初始点火提前角㊁基本点火提前角㊁修正点火提前角13.开环㊁闭环74114.无机械提前式电子㊁无机械配电器15.直接点火系二㊁选择题1.B㊀2.B㊀3.A㊀4.C㊀5.C三㊁判断题1.ˑ㊀2.ɿ㊀3.ɿ㊀4.ɿ㊀5.ɿ㊀6.ˑ㊀7.ˑ㊀8.ɿ㊀9.ˑ10.ˑ㊀11.ˑ㊀12.ɿ㊀13.ˑ四㊁简答题1.答:闭环控制方式可以在控制点火提前角的同时,不断地检测发动机的有关工况,如发动机是否发生爆震㊁怠速是否稳定等,是控制点火提前角的两种方式之一㊂发动机工作期间(多在低速大负荷工况时)如发生爆震,且爆震强度达到一定值时,电子控制单元便能接收到提前信号,并根据爆震强度的大小给点火电子组件发出推迟点火的信号,直到爆震消失㊂爆震消失后,电子控制单元便将点火提前角逐渐调整至最佳点火角,或以一定角度使点火提前,直到再次发生爆震时为止㊂2.答:如发动机不能起动,在确定为点火系故障时,应对点火系做全面检查㊂检查时,一般按由易到难的次序,沿点火线路进行分段检查㊂(1)检查各部分线路接头有无松动㊁断路㊁短路现象㊂(2)检查点火线圈搭铁电路㊂(3)检查点火线圈供电电压㊂(4)检查点火线圈工作情况㊂(5)传感器等点火系组件的检测㊂3.答:AJR发动机的点火顺序为1 3 4 2,点火提前角由发动机控制单元ECU确定,不能调整㊂在使用时应注意:(1)点火线圈二次电压输出能力非常高,当发动机运转时,不要触摸或拔下高压线㊂(2)拔下或插上喷油器插头㊁点火系的插头或测试导线以及清洁发动机㊁拆装蓄电池之前,要关闭点火开关㊂(3)用起动机带动发动机旋转时,应拔下点火线圈插头和所有喷油器插头㊂(4)绝不允许点火线圈在开路的情况下工作,要避免 吊火 或错接高压线,否则将极易损坏点火线圈和电子点火模块中的大功率三极管㊂(5)安装电子点火装置时,接线必须正确牢靠以及搭铁可靠,电源极性不可接错㊂841模块五㊀汽车照明信号系统课题一㊀汽车灯具一㊁填空题1.近光灯㊁远光灯2.尾部㊁21㊁红色3.照明灯具㊁信号灯具㊁前照灯㊁雾灯㊁顶灯㊁仪表灯㊁转向灯㊁制动灯㊁小灯㊁尾灯二㊁选择题1.D㊀2.B㊀3.B㊀4.C课题二㊀汽车照明系统一㊁填空题1.反射镜㊁配光镜㊁灯泡2.半封闭式前照灯㊁封闭式前照灯㊁投射式前照灯3.散光玻璃㊁透光玻璃㊁棱㊁透㊁圆形㊁矩形4.白炽㊁卤钨5.100二㊁选择题1.B㊀2.C㊀3.B㊀4.B㊀5.D三㊁判断题1.ɿ㊀2.ˑ㊀3.ˑ㊀4.ɿ㊀5.ɿ四㊁简答题1.答:对汽车前照灯的照明要求有:(1)应能保证车前明亮而均匀的照明,驾驶员能看清车前100m内路面上的障碍物㊂随着汽车行驶速度的提高,对汽车前照灯的照明距离也相应要求越来越远,现代高速汽车其照明距离已达到200 400m㊂(2)应能防止眩目,以免夜间两车交会时,使对面来车驾驶员炫目而造成交通事故㊂2.答:汽车前照灯的照射光束应满足的要求有:(1)前照灯在距离屏幕10m处,近光灯光束明暗截止线转角或中心的高度应为9410 6 0 8H(H为前照灯基准中心的高度);在水平方向上㊁光束向左㊁向右偏均不能超过100mm㊂(2)四灯制前照灯其远光单光束灯的调整,要求在屏幕上光束中心离地高度应为0 85 0 90H,水平位置要求左灯向左偏不得大于100mm,向右偏不得大于170mm;右灯向右㊁向左偏均不得大于170mm㊂(3)前照灯远光光束的发光强度要求:两灯制光束的发光强度在12000cd以上,四灯制光束的发光强度在10000cd以上㊂3.答:利用集光式测试仪调整前照灯集光式测试仪的使用方法如下:步骤一:测试仪垂直放置,汽车和测试仪的相对位置应保证检验仪聚光凸透镜与前照灯配光镜之间的距离为1m㊂步骤二:调整测试仪,使对正校准器对准被测汽车的纵向中心线,即对中㊂步骤三:利用前照灯对正校准器,通过上下㊁左右调整测试仪,使前照灯中心与测试仪聚光凸透镜中心对中,然后将测试仪固定在支柱上㊂步骤四:接通前照灯,将光度 光轴转换开关转到光轴位置上㊂转动左右㊁上下调整旋钮,使左右㊁上下偏移指示计的指针指示中央位置㊂步骤五:将光度 光轴转换开关转到光度位置上,光度计开始工作,读取此时光度计指示值和左右㊁上下调整旋钮转动时的刻度值,即测出了发光强度,光轴的左右㊁上下偏移量㊂步骤六:调节前照灯的左右㊁上下调节螺钉,使测试仪调整旋钮的刻度恢复到零,即调好㊂课题三㊀汽车信号系统一㊁填空题1.转向信号装置㊁制动信号装置2.转向灯开关㊁信号灯3.翼片式㊁晶体管式4.光报警㊁语音报警5.气喇叭㊁电喇叭㊁螺旋形㊁盆形㊁筒形6.厚㊁短7.铁芯气隙㊁触点二㊁选择题1.A㊀2.C㊀3.C㊀4.B㊀5.C㊀6.B㊀7.B051。

汽车电器设备构造与维修第2版课件-汽车电气设备参考答案

汽车电器设备构造与维修第2版课件-汽车电气设备参考答案

习题与思考参考答案第1章绪论1.汽车电气设备有哪些系统组成?答:1.电源系统;起动系统;点火系统;照明、信号、仪表和报警系统;空调系统;娱乐和信息系统;电子控制系统;全车电路及配电装置等组成。

2.汽车电气设备有哪些特点?答:2.直流电;低压电源;单线制、并联;负极搭铁。

第2章蓄电池一、选择题1B 2A 3C 4B 5A 6A 7C 8B 9C 10C 11B 12A二、判断题1× 2× 3× 4√ 5√ 6√ 7× 8√ 9× 10√ 11√ 12√三、问答题1.答:单格电池内负极板比正极板多一片,这样正极板都处于负极板之间,使其两侧放电均匀,否则由于正极板的机械强度差,单面工作会使两侧活性物质体积变化不一致,而造成极板拱曲,活性物质脱落。

2.答:故障原因:(1)蓄电池亏电长期放置不用;(2)液面过低,极板上部氧化;(3)电解液密度过高或不纯,气温变化剧烈等。

解决方法:蓄电池出现轻度硫化故障,可用2~3A的小电流长时间充电,即过充电;或用全放、全充的充放电循环方法使活性物质还原。

也可用去硫充电的方法消除。

硫化严重的蓄电池,应予报废。

3.答:影响铅蓄电池容量的因素影响铅蓄电池容量的因素,一个是单格电池内极板的片数和结构等方面的因素,另一个是使用方面的因素,我们主要讨论使用因素的影响。

(1)放电电流放电电流越大,蓄电池输出的容量越小在使用起动机时,必须严格控制起动时间,每次接入起动机的时间不得超过5s,两次起动应间隔15s以上。

(2)电解液温度电解液温度降低,蓄电池输出的容量减小,冬季起动时,蓄电池的端电压将会大幅度降低,往往导致起动、点火困难,因此冬季应注意对蓄电池的保温(3)电解液的相对密度实践证明,采用较低的电解液相对密度,可以提高蓄电池输出大电流的能力和大电流放电时的容量。

从提高蓄电池的起动能力来看,采用偏低的电解液密度为好。

冬季,在不致结冰的前提下,应尽量采用稍低密度的电解液。

汽车电器与电子技术第2版课后习题答案及解析

汽车电器与电子技术第2版课后习题答案及解析

汽车电器与电子技术课后习题答案2020.04第一章绪论1-1 简述汽车电器与电子控制系统的分类和特点。

汽车电器与电子控制系统可分为电器装置和电子控制系统两大部分。

汽车电器装置主要由供电系统、用电设备、检测装置和配电装置四部分组成。

汽车电子控制系统分为发动机控制系统、底盘控制系统和车身控制系统三个部分。

特点:1)低压汽油车多采用12V,主要优点是安全性好。

2)直流主要从蓄电池的充电来考虑。

3)单线制单线制即从电源到用电设备使用一根导线连接,而另一根导线则用汽车车体或发动机机体的金属部分代替。

单线制可节省导线,使线路简化、清晰,便于安装与检修。

4)负极搭铁将蓄电池的负极与车体相连接,称为负极搭铁。

第二章汽车供电系统2-1.汽车用蓄电池的功用有哪些?其主要功用是什么?对汽车用蓄电池有何要求?答:功用有(1)起动发动机时向起动机和点火系统提供电能。

(2)在发动机不工作或电压低时(发动机停转或怠速时)向用电设备供电。

(3)用电设备过多,超过发电机容量时补充供电。

(4)蓄电池电能不足时可将发电机电能储存起来。

(5)具有稳定电源系统电压的作用。

其主要功用是:(1)起动发动机时向起动机和点火系统提供电能。

要求:容量大、内阻小,以保证蓄电池具有足够的起动能力。

2-2.铅酸蓄电池的主要组成部件及其功用是什么?答:组成部件:1极板与极板组、2隔板、3电解液、 4外壳5蓄电池技术状态指示器功用:同上2-3.蓄电池的电动势如何建立?充电和放电时蓄电池极板及电解液有何变化?P15蓄电池电动势是由正及和负极板浸电解液时,负极极板有少量的铅容入电解液生成两价的铅离子Pb2+,并在极板上留下两个电子2e使极板带负电,此时,负极板相对与电解液的电位约为-0.1V ;在正极板处,少量PbO2溶入电解液,并于水(H2O)反应生成Pb(OH)4,再分离成四价Pb4+和氢氧根离子OH-,即铅离子沉附在正极板上使正极板相对于电解液的电位约+0.2V。

汽车电气设备构造与维修答案

汽车电气设备构造与维修答案

汽车电气设备构造与维修答案【篇一:汽车电器设备与维修试题库】>项目五汽车起动系统复习要点:1起动系的结构与工作原理2起动系控制系统的组成及工作过程 3起动系常见故障诊断 4常见起动系实例一、填空题(每空1分,共37分。

)1、起动机一般由控制装置三大部分组成。

2、单向离合器常见有、摩擦片式三种。

3、发动机的起动方式有、和三种,现代汽车常用的起动方式是。

4、直流串励式电动机的作用是将蓄电池提供的转变为,产生,以起动发动机。

5、起动机传动机构的作用是在发动机起动时,使起动机啮入,将传给;在发动机起动后使驱动齿轮,并最终。

6、按操纵方式的不同,起动机可分为和两种方式。

7、按传动机构的不同,起动机可分为、和电枢移动式等几种不同形式。

8、起动机的传动机构由9、起动机的电枢是用来产生的,它由铁心、线圈、换向器、及10、起动时,驱动齿轮往复运动,发出连串“哒哒’ 打机枪声,可能是障。

11、起动机的机械式开关中的主接触盘在起动发动机时用来,辅助接触盘用来短路点火线圈的。

12、起动机电磁开关内有和两个线圈。

13、起动机用电枢绕组与磁场绕组为联接,起动机工作时各磁极形成的磁场按n、s极排列。

的一半时,输出最大功率。

答案一、填空题(每空1分,共37分。

)1、直流电动机传动机构2、滚柱式摩擦片式弹簧式3、人力起动辅助汽油机起动电力起动电力起动。

4、直流电动机械能转矩5、驱动齿轮发动机飞轮齿环电动机的转矩发动机曲轴自动打滑脱离啮合 6、机械操纵电磁操纵 7、惯性啮合式强制啮合式 8、单向离合器传动拨叉 9、电磁转矩电枢轴电刷 10、电磁开关 11、接通起动机主电路附加电阻12、吸引线圈保持线圈13、串联相间。

14、0o 制动电流二、选择题(每题只有一个正确答案;每题2分,共30分。

) 1、直流串励式起动机中的“串励”是指()。

a、吸引线圈和保持线圈串联连接b、励磁绕组和电枢绕组串联连接c、吸引线圈和电枢绕组串联连接2、下列不属于起动机控制装置作用的是()。

汽车电气设备构造与维修-习题答案

汽车电气设备构造与维修-习题答案

习题答案任务一汽车维修行业的常识一、填空1.整理、整顿、清扫、清洁、安全、素养、节约、学习2.接待服务、作业服务、交接服务、跟踪服务3.询问、检查、记录二、判断题√√××√√三、名词解释1.整理:区分要与不要的物品,现场只保留必需的物品。

2.整顿:必需品按照规定摆放整齐有序,明确标示。

3.安全:每时每刻都有安全第一的观念,防患于未然。

4.素养:人人按章操作、依规行事,养成良好的习惯,使每个人都成为有教养的人。

四、简述1.2.维修调度;准备工作;初步诊断;配件领取;维修;自行检查;最终检查;结束工作任务二汽车电器常用维修设备的使用一、填空1.直流电压、交流电压、电阻、电流,二极管、三极管2.750V3.PNP NPN4.蓄电池的容量良好,蓄电池的容量低于正常值,电压低二、读图题普通数字万用表:1-显示屏;3-HOLT保持键;4-ON/OFF电源开关;6-电流(10A)测量插孔;7-三极管测量插孔;10-测试线三、测量题1.ON/OFF键:电源键(开/关)。

DC/AC键(STR键):选择直流电压和交流电压RANGE键(CYL键,量程):选择量程模式和关闭“AT”符号。

HOLD键(Dwell Duty% Hz键):保持键,。

TRIG(±)键:按下并保持TRIG(±)键2秒,在脉宽或占空比测量模式下,选择正、负极。

Adp mV:适配器或毫伏;V:直流或交流电压;Ω:电阻/连续性检测;RPM:二行程或四行程发动机转速测量;ms-Pulse:脉宽、Dwell:闭合角、Duty Cycle:频宽比、Freq信号频率;Hz:频率2.将红表笔插在“V Ω”插孔内,黑表笔插在“COM”插孔内。

打开电源开关液晶显示屏显示1。

旋钮调至200Ω档位,将两表笔相连接进行校对并读出表自身阻值。

测量值:根据实物取得测量值注意:200~2K以内测量的电阻值要减去自身的电阻值(校正时电阻值),20K以上可以忽略,如果20K校正时仍然有0.01KΩ以上的电阻值,说明万用表、测量线或电池存在问题。

汽车电气设备构造与维修2

汽车电气设备构造与维修2

汽车电气设备构造与维修2汽车电气设备简介汽车电气设备是指汽车中所有与电力相关的配件和装置,包括但不限于电池、发电机、起动机、点火系统、车灯、警报器、音响、导航、电控系统等。

汽车电气系统的稳定性和可靠性对整车的性能和安全具有极为重要的影响。

汽车电气设备结构电池汽车电池是汽车电气设备中最基本的部件,其主要功能是提供起动能量和电力供应。

常见的汽车电池为铅酸蓄电池,它由数个电池单体组成,每个单体都具有6个电池板。

发电机汽车发电机是汽车电气设备中的电源之一,负责为整车电子设备供电。

发电机通过对旋转的转子施加电磁场,使得车载交流电转化为直流电蓄存于电池中,以供车辆使用。

起动机汽车起动机用于启动发动机,它通过驱动发动机的曲轴提供控制信号来启动发动机。

起动机常见的故障包括电池电量不足、电机故障、继电器故障、线路损坏等。

点火系统汽车点火系统用于点燃发动机混合气,使发动机正常工作。

点火系统的主要部件包括点火线圈、火花塞、点火时间、点火控制器等。

车灯汽车车灯是汽车电气设备中最常见的部件之一,包括前大灯、后尾灯、雾灯等。

车灯常见的故障包括电源电量不足、灯泡烧坏、灯座腐蚀、线路损坏等。

警报器汽车警报器用于发出声响警示,以便提醒驾驶员或其他道路参与者。

警报器常见的故障包括线路故障、音圈损坏、共鸣腔损坏等。

音响汽车音响包括收音机、CD机、MP3等设备,它们通常由放大器和音箱组成。

音响常见的故障包括放大器烧坏、音箱破裂、线路松动等。

导航汽车导航系统用于导航和路径规划,它的构成包括GPS模块、地图软件、显示屏等。

导航设备常见的故障包括GPS信号不稳、显示屏损坏、软件出错等。

电控系统汽车电控系统用于控制发动机、车身和零部件的各项功能,它通常由ECU、传感器和执行器组成。

电控系统常见的故障包括ECU出错、传感器失灵、执行器故障等。

汽车电气设备维修汽车电气设备是整车电气系统的重要组成部分,其稳定性和可靠性对汽车的性能和安全具有极为重要的影响。

汽车电气构造与维修答案

汽车电气构造与维修答案

一、填空题第一章电源系课题一蓄电池1、正极板的活性物质是棕红色的二氧化铅,负极板的活性物质是青灰色的纯铅,为了使电解液能顺利渗入极板入部,极板的活性物质具有多孔性。

2、国产负极板的厚度为 1.8mm ,正极板为 2.2mm。

国外大多采用厚度为 1.1~1.5mm 的薄型钢板(正极板比负极板稍厚),薄型极板对提高电池的比容量和改善起动性能都十分有利。

3、蓄电池常见的入部故障主要有蓄电池自行放电、电解液消耗过快和蓄电池容量降低- 。

二、判断题1、蓄电池在汽车与发电机及所有用电设备都是并联的。

(√)2、因为蓄电池工作时,负极板负担比正极板重,故单格电池中负极板比正极板多一片。

(×)3、在正常工作温度范围内,随电解液温度降低,蓄电池的内阻将增大。

(√)4、蓄电池充电时端电压高于它的电动势,两者之差为其内阻上的电压降。

(×)三、选择题1、当充电使单格电池电压达到2。

4V 左右时,蓄电池( A )。

A 、内部开始出现气泡B 、电解液呈“沸腾”状态C、电压维持在该数值上不再升高2、电解液的密度高于规定值时,应用( A )进行调整。

A 、蒸馏水B 、纯硫酸C、相对密度为1。

4 的稀硫酸3、已知普通铅电池额定容量,在补充充电时,第一阶段充电电流应选择( A )。

A 、额定容量的1/10B 、额定容量的1/15 C、必须查表选择课题二发电机及电压调节器一、填空题1、硅整流发电机主要由电子总成、定子总成、带轮、风扇、前后端盖、电刷及调节器-等组成。

2、硅整流发电机的整流器一般由 6 只二极管接成三相桥式全波整流电路。

3、硅整流发电机整流器的作用就是利用二极管的单向导通性,通过三相桥式全波整流电路,将电枢绕组产生的三相交流电转换成直流电。

4、电压调节器可分为晶体管和集成电路两类。

5、转子铁心不得有松动的现象;转子的直线度检查,轴外圆与滑环的径向圆跳动应≤0.10mm,否则应进行校直。

二、判断题1、任何发电机定子的作用都是产生交流电。

汽车电气设备与维修(第二版)(吴涛)6-10章 (2)

汽车电气设备与维修(第二版)(吴涛)6-10章 (2)

8 图7.1 丰田普锐斯轿车组合仪表
9
上海桑塔纳2000GSi型轿车仪表板上主要有车速里程表、 转速表、冷却液温度表、燃油表、时钟、动态油压报警、防冻 液液位报警、高温报警、燃油不足报警、ABS报警等二十几种 仪表或显示装置。仪表大部分都集中安装在驾驶室内方向盘正 前方的专用仪表板上。
10 图7.2 桑塔纳2000GSi型轿车仪表板
18
当油压升高时,膜片向上拱曲,触点之间的压力增大,使 双金属片向上弯曲。加热线圈通过较长时间的电流,双金属片 才有较大的变形,使触点分开;而且分开后稍微冷却就会很快 闭合。所以触点打开的时间短,闭合的时间长,变化频率增大, 电流增大。机油压力表内双金属片变形大,指针右偏多,指示 高油压。
为使油压的指示值不受外界温度的影响,双金属片4制成 “Π”字形,其上绕有加热线圈的一边称为工作臂,另一边称 为补偿臂。当外界温度变化时,工作臂的附加变形被补偿臂的 相应变形所补偿,所指示值保持不变。
(1) 电热式机油压力表。电热式机油压力表又称为双金属 片式机油压力表,由装在发动机主油道上的油压传感器和仪表 板上的机油压力指示表组成,如图7.4所示。
15 图7.4 双金属片式机油压力表
16
机油压力表的油压传感器结构如图7.4(a)所示,它装在发 动机主油道上,膜片中心顶着弯曲的弹簧片3,一端焊有触点, 另一端通过壳体搭铁。双金属片4上绕有加热电阻丝,它一端 与双金属片的触点相连,另一端则通过接触片6、接线柱7与油 压指示表相连。校正电阻8与加热电阻丝并联。油压指示表中 的双金属片11,一端固定在调节齿扇10上,另一端与指针12相 连,其上绕有加热线圈16。
6
汽车仪表按安装方式可分为分装式仪表和组合式仪表两种。 分装式仪表是指各仪表单独安装,组合式仪表是将各种仪表在 设计时就组合在一起,结构紧凑,便于安装。现代汽车最常用 的是组合式仪表。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

习题与思考参考答案第1章绪论1.汽车电气设备有哪些系统组成?答:1.电源系统;起动系统;点火系统;照明、信号、仪表和报警系统;空调系统;娱乐和信息系统;电子控制系统;全车电路及配电装置等组成。

2.汽车电气设备有哪些特点?答:2.直流电;低压电源;单线制、并联;负极搭铁。

第2章蓄电池一、选择题1B 2A 3C 4B 5A 6A 7C 8B 9C 10C 11B 12A二、判断题1× 2× 3× 4√ 5√ 6√ 7× 8√ 9× 10√ 11√ 12√三、问答题1.答:单格电池内负极板比正极板多一片,这样正极板都处于负极板之间,使其两侧放电均匀,否则由于正极板的机械强度差,单面工作会使两侧活性物质体积变化不一致,而造成极板拱曲,活性物质脱落。

2.答:故障原因:(1)蓄电池亏电长期放置不用;(2)液面过低,极板上部氧化;(3)电解液密度过高或不纯,气温变化剧烈等。

解决方法:蓄电池出现轻度硫化故障,可用2~3A的小电流长时间充电,即过充电;或用全放、全充的充放电循环方法使活性物质还原。

也可用去硫充电的方法消除。

硫化严重的蓄电池,应予报废。

3.答:影响铅蓄电池容量的因素影响铅蓄电池容量的因素,一个是单格电池内极板的片数和结构等方面的因素,另一个是使用方面的因素,我们主要讨论使用因素的影响。

(1)放电电流放电电流越大,蓄电池输出的容量越小在使用起动机时,必须严格控制起动时间,每次接入起动机的时间不得超过5s,两次起动应间隔15s以上。

(2)电解液温度电解液温度降低,蓄电池输出的容量减小,冬季起动时,蓄电池的端电压将会大幅度降低,往往导致起动、点火困难,因此冬季应注意对蓄电池的保温(3)电解液的相对密度实践证明,采用较低的电解液相对密度,可以提高蓄电池输出大电流的能力和大电流放电时的容量。

从提高蓄电池的起动能力来看,采用偏低的电解液密度为好。

冬季,在不致结冰的前提下,应尽量采用稍低密度的电解液。

第3章交流发电机及电压调节器一、选择题1B 2B 3B 4C 5A 6B 7C 8B 9D 10A 11B 12B 13A 14B二、判断题1√ 2× 3× 4× 5× 6√ 7× 8√ 9√ 10× 11√ 12×三、问答题1.答:交流发电机定子绕组具有一定的阻抗,它对通过一定绕组的交流电流起阻碍作用;另一方面,定子电流增加时,由于电枢反应的增强,也会使感应电动势下降。

这样当负载电流增加到最大输出电流时,就可以使输出电流几乎不随负载电阻的减小而增大。

2.答:如果发电机的“电枢”接柱接铁,将造成电发电机定子绕组、二极管烧坏,电流表烧坏,蓄电池电瓶线烧坏,蓄电池过放电损坏蓄电池。

3.答:一相绕组断路,发电机输出的电压减小,不能向外电路供电和向蓄电池充电,会造成蓄电池亏电;一个二极管短路,将会造成其他绕组和二极管烧坏。

4.答:因为增加了两只二极管对中性点电压进行整流,汇入发电机的输出端,使发电机输出功率可提高11%~15%。

5.答:根据电磁感应原理,发电机的感应电动势为EΦ=C1nΦ,即感应电动势EΦ与发电机转速n和磁通Φ成正比;如果要在转速n变化时维持发电机电压恒定,就必须相应的改变磁极磁通Φ。

因为磁极磁通Φ取决于磁场电流的大小,所以在发电机转速变化时,只要自动调节磁场电流,就能使发电机电压保持恒定。

电压调节器有感知发电机电压变化的装置(在电磁振动式电压调节器中,感知发电机电压变化的元件是线圈。

在电子式电压调节器是稳压管),利用感知发电机电压变化的装置自动调节磁场电流使磁极磁通改变这一原理来调节发电机电压的。

6.答:发电机电压检测法,蓄电池电压检测法及综合电压检测法。

7.答:(1)故障现象1)发动机中高速运转,电流表仍指示放电或充电指示灯不熄灭。

2)开前照灯,电流表指示放电。

(2)故障原因1)发电机皮带打滑或断裂、连接线断开或短路。

2)电流表损坏或接反、充电指示灯灯丝烧断。

3)发电机故障:定子绕组、转子绕组有断路、短路、搭铁;整流二极管烧坏;滑环脏污,电刷磨损过甚等。

4)调节器调整不当或有故障。

(3)故障诊断与排除步骤1)接通点火开关,观察充电指示灯是否亮,不亮应检查指示灯电路。

2)启动发动机,观察充电指示灯是否熄灭,如不熄灭,则进一步检查。

3)检查发电机带是否过松造成打滑,正常情况下,在大拇指的压力下,发电机带应有10~15mm的挠度。

4)用万用表测量发电机B+端子①起动前,用万用表直流电压DC档的正极接发电机输出端子(B+),负极搭铁;此时电压表指示的电压为蓄电池的空载电压,正常值为12.0~12.6V;②起动发动机,并逐渐加大加速踏板使其转速升高。

当发动机转速升到高于怠速转速(600~800r/min),电压表指示的电压应高于蓄电池的空载电压,并随转速升高而稳定在某一调节电压值不变。

若电压表指示的电压高于调节器的调节电压,且随发电机转速升高而升高,则说明发电机能发电,调节器或其线路有故障;若电压表指示的电压随发电机转速升高而保持蓄电池空载电压值不变或低于蓄电池空载电压值,则说明发电机或调节器有故障,此时可将发电机和调节器从车上拆下分别进行检测,也可继续进行以下检测。

a)另取一根导线将调节器中大功率三极管的集电极与发射极短接。

其方法是:对外搭铁型调节器,导线的一端接发电机的磁场F端,另一端接发电机的搭铁端子(E);对内搭铁型调节器,导线的一端接发电机的磁场端子(F),另一端接发电机的输出端子B,这样便可将发电机磁场绕组的电路直接接通。

b)起动发动机,并将其转速升到比怠速稍高,观察电压表指示的电压,若仍等于或低于蓄电池空载电压,则说明发电机有故障(发电机不发电);若此时电压表电压随转速升高而升高,则说明发电机能发电,故障出在调节器或其连接上。

8.答:当发电机处于正常工作状态的高速运转时,如果突然失去负载,发电机电压会急剧升高,致使发电机及调节器等内部电子元件有被击穿的危险。

因此应该避免外电路断路的现象。

第4章起动系一、选择题1A 2C 3D 4C 5A 6D 7B 8B 9 C 10A二、判断题1× 2× 3× 4√ 5√ 6√ 7√ 8√ 9× 10×三、1.答:起动机一般由三部分组成:(1)直流串激式电动机,其作用是产生转矩。

(2)传动装置(啮合机构)--起动时,啮合传动;起动后,打滑脱开。

(3)控制装置(电磁开关)--接通、切断电动机与蓄电池之间的电路。

2.答:(1)按控制方法的不同,可分为:(1)机械控制起动机;(2)电磁控制起动机;(2)按传动机构啮入方式,可分为:1)惯性啮合式起动机;2)强制啮合式起动机;3)电枢移动式起动机;4)减速式起动机3.答:单向离合器主要有滚柱式、摩擦片式和弹簧式。

4.答:当起动电路接通后,保持线圈的电流经起动机接线柱50进入,经线圈后直接搭铁,吸引线圈的电流也经起动机接线柱50进入,但通过线圈后未直接搭铁,而是进入电动机的励磁线圈和电枢后再搭铁。

两线圈通电后产生较强的电磁力,克服回位弹簧弹力使活动铁心移动,一方面通过拨叉带动驱动齿轮移向飞轮齿圈并与之啮合,另一方面推动接触片移向接线柱50和C的触点,在驱动齿轮与飞轮齿圈进入啮合后,接触片将两个主触点接通,使电动机通电运转。

在驱动齿轮进入啮合之前,由于经过吸引线圈的电流经过了电动机,所以电动机在这个电流的作用下会产生缓慢旋转,以便于驱动齿轮与飞轮齿圈进入啮合。

在两个主接线柱触点接通之后,蓄电池的电流直接通过主触点和接触片进入电动机,使电动机进入正常运转,此时通过吸引线圈的电路被短路,因此,吸引线圈中无电流通过,主触点接通的位置靠保持线圈来保持。

发动机起动后,切断起动电路,保持线圈断电,在弹簧的作用下,活动铁心回位,切断了电动机的电路,同时也使驱动齿轮与飞轮齿圈脱离啮合。

5.答:组合继电器中的起动继电器、保护继电器都由铁心、线圈、磁轭、动铁。

弹簧触点组成,其中起动继电器触点K1为常开式,保护继电器触点K2为常闭式。

由于起动继电器线圈与保护继电器触点K2串联,在发动机运行时,如果误将点火开关置于起动档,由于在此控制电路中,保护继电器的线圈总加有交流发电机中性点电压,常闭触点处于断开状态,起动继电器线圈不能通电,起动机电磁开关不能动作,避免了发动机在运行中使起动机的驱动齿轮进入与飞轮齿圈的啮合而产生的冲击,起到了保护作用。

6.答:(1)经常检查各紧固件是否牢固,要保证起动机在车上安装牢固。

(2)经常检查起动机与蓄电池、起动机继电器或组合继电器、开关之间的各连接导线及连接片的连接是否牢固,其连接处接触是否良好、导线的绝缘是否损坏,发现导线与接线柱有油污或氧化情况应清除,使之保持干净,并将其各部连接状态保持紧固。

(3)定期拆去防尘带,检查换向器表面是否光洁,刷架内的电刷应能上下滑动自如、是否有卡住现象,刷簧压力是否正常,并清除其积尘。

如现象电刷磨损过多和换向器表面烧毛,应立即修理或调换。

(4)为保证起动机起动时的可靠性,应每年大修一次,经常检查视情况而定。

7.答:(1)空转试验起动机的空转试验即起动机不带负荷,接通电源使起动机运转。

测量起动机的空转转速和电流,并与标准值比较,从而判断起动机内部有无电路故障和机械故障。

(2)全制动试验全制动试验的目的是测量起动机在完全制动时所消耗的电流和其最大制动转矩,并与标准值比较(转矩允许降低10%),以判断起动机有无电路故障和单向离合器是否打滑。

注意问题:(1)空转试验每次历时不得超过1 min,并要求电刷处不应有火花,电枢运转应平稳,无机械摩擦声。

(2)全制动试验每次历时不得超过5s。

8.答:1.故障现象起动发动机时,将点火开关转到“起动”(Ⅱ)挡,起动机不运转。

2.故障原因起动不转的故障可以归纳为三类,即电源及线路部分、起动继电器、起动机故障。

(1)电源及线路部分的故障1)蓄电池严重亏电。

2)蓄电池正、负极柱上的电缆接头松动或接触不良。

3)控制线路断路。

(2)起动继电器的故障1)继电器线圈绕组烧毁可断路。

2)继电器触点严重烧蚀或触点不能闭合。

(3)起动机的故障1)起动机电磁开关触点严重烧蚀或两触点高度调整不当而导致触点表面不在同一平面内,使触盘不能将两个触点接通。

2)换向器严重烧蚀而导致电刷与换向器接触不良。

3)电刷弹簧压力过小或电刷卡死在电刷架中。

4)电刷与励磁绕组断路或正电刷搭铁。

5)磁场绕组或电枢绕组有断路、短路或搭铁故障。

6)电枢轴的铜衬套磨损过多,使电枢轴偏心或电枢轴弯曲,导致电枢铁心“扫膛”(即电枢铁心与磁极发生摩擦或碰撞)。

3.故障诊断与排除方法根据故障排除从易到难的一般原则,首先应检查蓄电池储电情况和蓄电池搭铁线、相线的连接是否有松动,然后再做进一步的检查。
