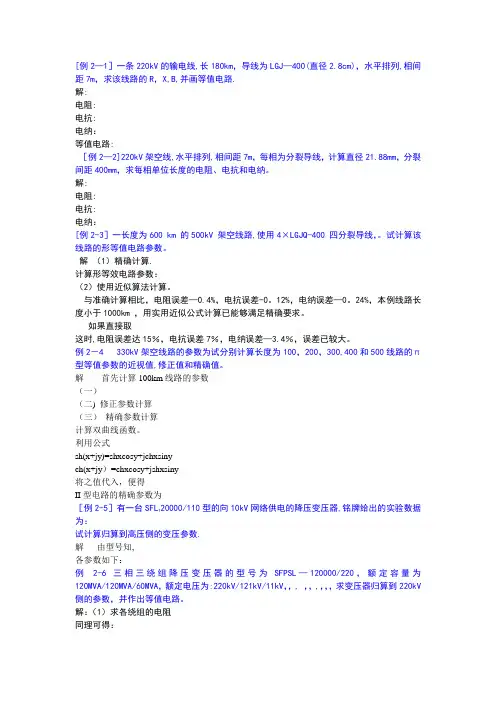

[例2—1]一条220kV的输电线,长180km,导线为LGJ—400(直径2.8cm),水平排列,相间距7m,求该线路的R,X,B,并画等值电路.解:电阻:电抗:电纳:等值电路:[例2—2]220kV架空线,水平排列,相间距7m,每相为分裂导线,计算直径21.88mm,分裂间距400mm,求每相单位长度的电阻、电抗和电纳。
解:电阻:电抗:电纳:[例2-3]一长度为600 km 的500kV 架空线路,使用4×LGJQ-400 四分裂导线,。
试计算该线路的形等值电路参数。
解(1)精确计算.计算形等效电路参数:(2)使用近似算法计算。
与准确计算相比,电阻误差—0.4%,电抗误差-0。
12%,电纳误差—0。
24%,本例线路长度小于1000km ,用实用近似公式计算已能够满足精确要求。
如果直接取这时,电阻误差达15%,电抗误差7%,电纳误差—3.4%,误差已较大。
例2-4 330kV架空线路的参数为试分别计算长度为100,200,300,400和500线路的π型等值参数的近视值,修正值和精确值。
解首先计算100km线路的参数(一)(二) 修正参数计算(三)精确参数计算计算双曲线函数。
利用公式sh(x+jy)=shxcosy+jchxsinych(x+jy)=chxcosy+jshxsiny将之值代入,便得II型电路的精确参数为[例2-5]有一台SFL120000/110型的向10kV网络供电的降压变压器,铭牌给出的实验数据为:试计算归算到高压侧的变压参数.解由型号知,各参数如下:例2-6 三相三绕组降压变压器的型号为SFPSL—120000/220,额定容量为120MVA/120MVA/60MVA,额定电压为:220kV/121kV/11kV,,, ,,,,,,求变压器归算到220kV 侧的参数,并作出等值电路。
解:(1)求各绕组的电阻同理可得:电阻计算如下:(2)求各绕组电抗电抗计算:变压器阻抗参数:(3)求导纳例2—7试计算2—15(a)所示输电系统各元件电抗的标幺值。
电力系统分析练习题及其答案(何仰赞)
[例2—1]一条220kV的输电线,长180km,导线为LGJ—400(直径2.8cm),水平排列,相间距7m,求该线路的R,X,B,并画等值电路.解:电阻:电抗:电纳:等值电路:[例2—2]220kV架空线,水平排列,相间距7m,每相为分裂导线,计算直径21.88mm,分裂间距400mm,求每相单位长度的电阻、电抗和电纳。
解:电阻:电抗:电纳:[例2-3]一长度为600 km 的500kV 架空线路,使用4×LGJQ-400 四分裂导线,。
试计算该线路的形等值电路参数。
解(1)精确计算.计算形等效电路参数:(2)使用近似算法计算。
与准确计算相比,电阻误差—0.4%,电抗误差-0。
12%,电纳误差—0。
24%,本例线路长度小于1000km ,用实用近似公式计算已能够满足精确要求。
如果直接取这时,电阻误差达15%,电抗误差7%,电纳误差—3.4%,误差已较大。
例2-4 330kV架空线路的参数为试分别计算长度为100,200,300,400和500线路的π型等值参数的近视值,修正值和精确值。
解首先计算100km线路的参数(一)(二) 修正参数计算(三)精确参数计算计算双曲线函数。
利用公式sh(x+jy)=shxcosy+jchxsinych(x+jy)=chxcosy+jshxsiny将之值代入,便得II型电路的精确参数为[例2-5]有一台SFL120000/110型的向10kV网络供电的降压变压器,铭牌给出的实验数据为:试计算归算到高压侧的变压参数.解由型号知,各参数如下:例2-6 三相三绕组降压变压器的型号为SFPSL—120000/220,额定容量为120MVA/120MVA/60MVA,额定电压为:220kV/121kV/11kV,,, ,,,,,,求变压器归算到220kV 侧的参数,并作出等值电路。
解:(1)求各绕组的电阻同理可得:电阻计算如下:(2)求各绕组电抗电抗计算:变压器阻抗参数:(3)求导纳例2—7试计算2—15(a)所示输电系统各元件电抗的标幺值。
《电力系统分析》第2章习题答案
第二章 思考题及习题答案2-1 架空线路的参数有哪些?这几个参数分别由什么物理原因而产生?答:架空线路的参数有电阻、电抗、电导和电纳。
电阻反映线路通过电流时产生的有功功率损失效应;电抗反映载流导线周围产生的磁场效应;电导反映电晕现象产生的有功功率损失效应;电纳反映载流导线周围产生的电场效应。
2-2 分裂导线的作用是什么?如何计算分裂导线的等值半径?答:分裂导线可使每相导线的等效半径增大,并使导线周围的电磁场发生很大变化,因此可减小电晕损耗和线路电抗。
分裂半径计算公式为ni ni eq d r r 12=∏=2-3 电力线路一般以什么样的等值电路来表示?答:短线路一般采用一字型等值电路,中等长度线路采用π型等值电路,长线路采用修正值表示的简化π型等值电路。
2-4 双绕组和三绕组变压器一般以什么样的等值电路表示?变压器的导纳支路与电力线路的导纳支路有何不同?答:双绕组和三绕组变压器通常采用Γ型等值电路,即将励磁支路前移到电源侧。
变压器的导纳支路为感性,电力线路的导纳支路为容性。
2-5 发电机的等值电路有几种形式?它们等效吗?答:发电机的等值电路有两种表示形式,一种是用电压源表示,另一种是以电流源表示,这两种等值电路是等效的。
2-6 电力系统负荷有几种表示方式?答:电力系统负荷可用恒定的复功率表示,有时也可用阻抗或导纳表示。
2-7 多级电压电网的等值网络是如何建立的?参数折算时变压器变比如何确定?答:在制定多电压等级电力网的等值电路时,必须将不同电压级的元件参数归算到同一电压级。
采用有名制时,先确定基本级,再将不同电压级的元件参数的有名值归算到基本级。
采用标幺制时,元件标幺值的计算有精确计算和近似计算两种方法。
精确计算时,归算中各变压器的变比取变压器的实际额定变比;近似计算时,取变压器两侧平均额定电压之比。
2-8 有一条110kV 的双回架空线路,长度为100km ,导线型号为LGJ-150,计算外径为16.72mm ,水平等距离排列,线间距离为4m ,试计算线路参数并作出其π型等效电路。
(完整版)电力系统分析答案(吴俊勇)(已修订)
(完整版)电⼒系统分析答案(吴俊勇)(已修订)第⼀章电⼒系统的基础概念1-1 解:(1) 电⼒系统是由发电⼚、输电⽹、配电⽹和电⼒负荷组成的,包括了发电、输电、配电和⽤电的全过程。
(2) 发电⼚的功能是将⾃然界的⼀次能源通过发电动⼒装置(主要包括锅炉、汽轮机、发电机及电⼚辅助⽣产系统等)转化成电能,是电⼒系统的能量来源。
110kV 及以上的电⼒⽹称输电⽹,主要功能是将⼤量的电能从发电⼚远距离传输到负荷中⼼,并保证系统安全、稳定和经济地运⾏。
35kV 及以下的电⼒⽹称为配电⽹,主要功能是向终端⽤户配送满⾜⼀定电能质量要求和供电可靠性要求的电能。
电⼒负荷是电⼒系统中的能量流向和被消费的环节,电⼒负荷通过各种设备再转换成动⼒、热、光等不同形式的能量,为地区经济和⼈民⽣活服务。
1-2解:(1) 电⼒系统的运⾏有以下特点:电能不能⼤量储存;过渡过程⾮常迅速;电能⽣产与国民经济各部门和⼈民⽣活关系密切。
(2) 对电⼒系统的基本要求有:保证供电的可靠性保证供电的电能质量保证电⼒系统运⾏的经济性满⾜节能与环保的要求1-3 解: (核⼼内容:P4 表1-1 P5 图1-2) (1) 发电机及各变压器⾼、低压绕组的额定电压:发电机:G : ()kV kV5.10%5110=+? 变压器:T1:()()kV kV V N T 5.10%511011=+?=kV kV V N T 242%)101(220)2(1=+?=变压器:T2:kV V N T 220)1(2=kV kV V N T 121%)101(110)2(2=+?=kV kV V N T 5.38%)101(35)3(2=+?=变压器:T3:kV V N T 35)1(3=kV kV V N T 6.6%)101(6)2(3=+?=若考虑到3-10Kv 电压等级线路不会太长,T3也可以写为:kV V N T 35)1(3=()()kV kV V N T 3.6%51623=+?=标号注意:1、单位 2、下脚标写法 (2) 低压侧的额定电压⾼压侧的额定电压变压器的额定变⽐=:T1:5.10242)1(1)2(11==N T N T N V V K T2:121220)2(2)1(2)21(2==-N T N T N T V V K 5.38220)3(2)1(2)31(2==-N T N T N T V V K 2(2)2(23)2(3)12138.5T N T N T N V K V -==变压器的额定变⽐可记为:5.38/121/220T3:6.635)2(3)1(33==N T N T N V V K 或 3(1)33(2)356.3T N N T N V K V ==变⽐注意:1、顺序为⾼/中/低 2、不必计算结果 (3) 1T 变压器运⾏于%5+抽头时:T1(2))1T1(1)V 242(15%)254V 10.510.5T K ?+=== 2T 变压器运⾏于主抽头,变压器的实际变⽐等于额定变⽐,即5.381212203T 变压器运⾏于%5.2-抽头:T3(1)3T3(2)V 35(1 2.5%)34.125V 6.6 6.6T K ?-===或:T3(1)3T3(2)V 35(1 2.5%)34.125V 6.3 6.3T K ?-===1-4 解:(核⼼内容:P4 表1-1 P5 图1-2)(1) 发电机、电动机及变压器⾼、中、低压绕组的额定电压:发电机G :13.8kv注意:特殊发电机电压:13.8、15.75、18Kv 不⽤提⾼5%,直接为13.8、15.75、18Kv 。
电力系统分析课后习题解答

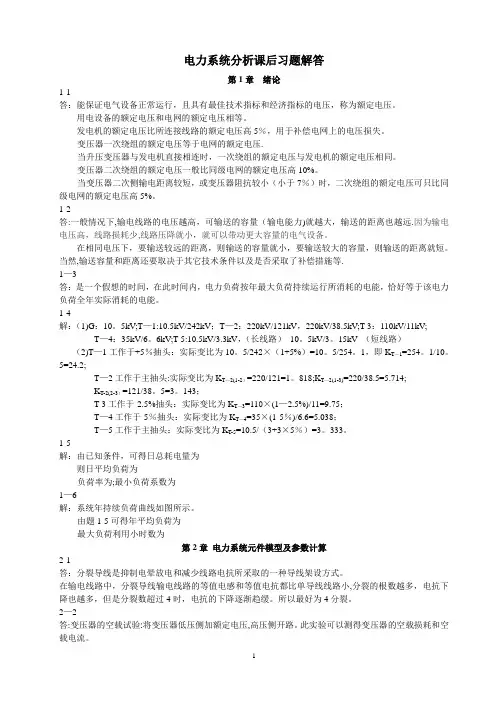

电力系统分析课后习题解答第1章绪论1-1答:能保证电气设备正常运行,且具有最佳技术指标和经济指标的电压,称为额定电压。
