灌注桩蜂窝补强加固方案

一、工程概况

该工程位于***,灌注桩经百米钻孔检测,基坑开挖深度约**-**米,部分桩内出现“蜂窝”、不密实等现象。

经我公司技术人员现场勘测,结合现场实际情况,采取灌浆补强的方法。

二、材料选择

根据工地具体情况,从经济的方面考虑,建议灌“**”牌超细水泥微膨灌浆料。该产品具有:

a)高效性和可灌性。它是由无机超细微粒及复合多种改性剂组成的高性能灌浆材料,强度高(大于50Mpa)、流动性好、不伸缩,具有良好的渗透性及可灌性,具有比有机化学灌浆液更高的强度及耐久性,不存在老化现象。因而可适用于各种土质环境的地基加固处理、砂土层的固化处理、各种复杂的基础加固处理、各种复杂的结构灌浆处理,如隧道、地铁、大坝、高速公路、桥墩、油井、桩基础、大型设备基础……等等。

b) 较高的经济性

该产品施工方便,易于操作,且比有机化学灌浆液价格便宜,灌浆后不会老化,具有良好的耐久性,可适用于任何一种灌浆设备,可采用任一种灌浆方法进行灌浆施工,因而具有更高的经济性。

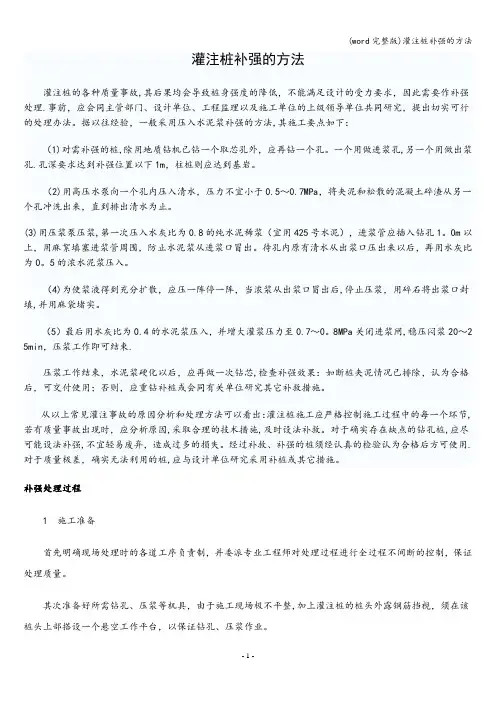

三、施工方案

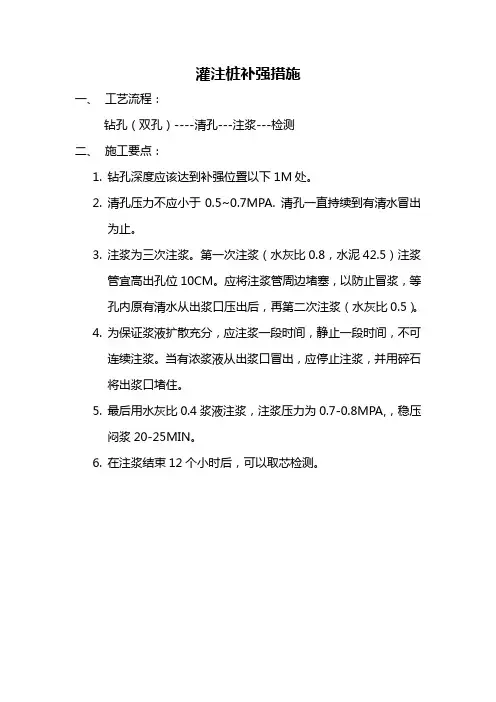

主要采用处理方式:开孔(本工地因检测孔已用百米钻开好)、压浆方式

开孔:在桩上钻1个垂直孔,钻孔孔径为φ100mm,钻孔深度直至桩基底,采用高压水泵抽出里面的水,将孔内清理干净。

压浆:采用高压泵向孔内压浆。待孔内灌浆料从孔口冒出来后,为使浆液得到充分扩散,应压一阵、停一阵,当浓浆从孔口冒出时,停止压浆,用碎石将出孔口封填,并用麻袋堵实,最后用水灰比为0.4的浓水泥浆压入,并增大灌浆压力至0.7-0.8MPa后关闭进浆阀,稳压闷浆20-25min后即可结束压浆工作。

四、工程质量保证体系

在本工程压浆补强中,应以严格组织管理体系和科学严谨的质量体系来保证工程质量。

一、质量控制:

1、工程质量严格按照本工程制定,并经甲方和监理工程师认可的施工方案执行,严格按国家有关技术规范、规程、标准控制施工。

2、根据施工程序,严把钻孔深度、配料注浆压力、注浆量关,每一道工序安排专人负责,并记录好每一道工序的原始数据。

二、工程质量保证制度:

1、成立工程项目经理为责任的质量管理小组,完善质量保证体系,严格按照质量体系中规定的责权要求运行。

2、定期召开质量分析会议,组织质量教育,严格执行。

3、加强现场材料管理,严格执行进料检验制度,保证施工材料满足设计和规范要求,不合格材料不得进厂使用,确保工程质量。

4、配好施工机具的计量工具以满足施工要求,建立健全各种资料、原始记录、作为评价工程质量和重要依据。

5、加强与甲方、监理的配合,认真接受指导和监督。

三、工程质量措施:

1、钻孔施工:开钻前,严格按照施工布置图,布好孔位。钻机定位要准确,开钻前的钻头点位与布孔点之距相差不得大于2cm。

2、配料:采用准确的计量工具,严格按照设计配方配料施工。

3、压浆:压浆一定要按程序施工,每段进浆要准确,注浆压力一定要严格控制在350kg/cm2-400kg/cm2之间。专人操作,当压力突然上升或从孔壁溢浆,应立即停止注浆,跑浆时,应采用措施(用金汤水不漏速凝水泥封堵跑浆部位后再继续注浆)确保注浆满足整体需要。

五、安全措施

1、建立健全各种岗位责任制,严格执行现场交接制度。

2、钻机注浆泵及高压管路必须试运转,确认机械性能和各种阀门管路,压力表完好后,方准施工。

3、每次注浆前,要认真检查安全阀、压力表的灵敏度。

4、安装高压管路和泵头各部件时,各丝扣的连接必须拧紧,确保连接完好。

5、注浆过程中,禁止现场人员在注浆附近停留,防止密封胶冲式阀门破裂伤人。

6、注浆时不得随意停水停电,必要时必须事先通知,待注浆完成并清洗完灌浆机后方可停水停电。

7、注将现场操作人员必须佩戴安全帽、防护眼镜、口罩和手套等劳保用品,方可进行注浆施工。
