ISA-367G线路保护说明书
367G说明书
第十一章 ISA367G 线路保护测控装置367G 为线路保护、测控一体化装置，实现输电线路的保护、测控、操作等功能。
采用标准4U （半层）机箱，由交流（WB7151）、CPU （WB720A ）、操作（WB740B ）、电源（WB760A ）等4个插件组成，使用WB700总线板。
367G 按面向对象、无人值班思想设计，既可分散安装，也可集中组屏。
硬件原理同第六章351G 装置。
367G 的通信口标准配置采用单CANBUS 、不带打印功能、校时通过CANBUS 广播（只有两个通信端子），若需采用双通信接口或其他通信方式、或需打印功能（10个通信端子、如附图P07端子虚线所示），需订货注明。
1 保护配置说明本装置提供了非常丰富的保护元件，能够满足用户的各种要求，保护元件有： ●相电流越限记录元件● 三段式低电压闭锁方向过电流保护（方向元件、低压元件均可独立整定） ● 低压闭锁相电流加速段保护 ● 小接地零序方向过流保护 ● 滑差/无滑差闭锁低周减载 ● 低压减载● 三相一次重合闸 ● 控制回路断线告警 ● 母线PT 断线告警● 线路PT 断线告警 ● 过负荷保护● 四段直接接地零序方向过流保护 ● 零序过流后加速保护● 外部非电量开入保护●外部开入检同期检无压重合闸1.1 相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录。
1.2 相电流保护方向元件装置规定由母线流向线路为正方向，方向元件采用90°接线(Ia-Ubc/Ib-Uca/Ic-Uab)，正方向动作方程(括号内为最大误差范围)为：)10(90arg )10(9045-<<+--rj r Ue I装置采用记忆电压消除近区三相短路时方向元件的死区，死区线电压门槛取9V 。
1.3 低电压闭锁过流保护本装置提供三段低压闭锁方向过流保护，各段保护的低压闭锁、方向、电流、时间定值均可独立整定。
ISA-361G技术说明书
0 ISA-361G 本体保护测控装置ISA-361G 为由微机实现的数字式保护、测控一体化装置，实现变压器本体保护、测控等功能。
0.1 基本配置保护功能：●本体重瓦斯、有载重瓦斯，有载重瓦斯可以选择整定延时或不延时。
● 压力释放 ●备用跳闸● 本体轻瓦斯、有载轻瓦斯 ● 超温、冷控失电 ●非电量保护1－6测控功能： ● 30路遥信开入采集和1路事故总信号软遥信 ● 2路直流和1路档位遥测● 7路遥控（带急停的遥调需占用两路连续的遥控），并作遥控操作记录及统计● 大容量的事件记录、SOE 记录、自检记录、瞬时闭锁保护记录 ● 具有和五防主机同规则的间隔五防闭锁遥控功能0.2 保护原理0.2.1 本体重瓦斯、压力释放、备用跳闸保护本体重瓦斯、压力释放、备用跳闸保护的出口和发信不受软件控制，完全由WB770板直接出口和发信，支持双接点跳闸需求。
﹠BTZWSI/YLI/BYIBTZWSII/YLII/BYIIF013/F031/F498（数字信号）F160/F162/F499（数字信号）本体重瓦斯/压力释放/备用跳闸出口、发信图10-2-1 本体重瓦斯、压力释放、备用跳闸保护逻辑图0.2.2 有载重瓦斯保护有载重瓦斯保护支持双接点跳闸需求，经d950定值延时（当CPU 系统异常时由ZZYC 闭合经100ms 固定延时）出口。
﹠YZZWSI YZZWSIIF028（数字信号）F161（数字信号）ZZYC100ms d950d950d950图10-2-2 有载重瓦斯保护逻辑图0.2.3 本体轻瓦斯、有载轻瓦斯、油面温度高保护本体/有载轻瓦斯、油面温度高保护只发信，不跳闸，发信延时可整定。
﹠KI05/KI06/KI07F015/F029/F23﹠﹠﹠d951/d953/d955=﹠d952/d954/d956图10-2-3 本体/有载轻瓦斯、油面温度高保护逻辑图0.2.4 冷控失电保护对于采用强迫冷却方式的变压器，冷却器故障后变压器允许运行1小时，其后因为油温升高应该退出运行。
国立实验室ATCA-3671电路板说明书
∙Manufacturer: National Instruments Board Assembly Part NumbersPart Number and Revision Description 144152A-01L ATCA-3671Volatile MemoryTarget Data Type Size Backup1Accessible Accessible ProcedureFPGA User DRAM (8 DIMMs)DRAM 8x8 GB No Yes Yes Cycle Power FPGA Bitstream FPGA28 MB No Yes Yes Cycle Power Controller DRAM DRAM 512 MB No Yes Yes Cycle Power Controller FPGA Bitstream FPGA 250 KB No No No Cycle Power Non-Volatile Memory (incl. Media Storage)Target Data Type Size BatteryBackupUserAccessibleSystemAccessibleSanitizationProcedureController configuration ∙Bootloader∙FPGA bitstream Flash 512 MB NoNoNoYesYesNoneNoneProgramming CPLD CPLD 6.8 KB No No Yes None FPGA EEPROMs (4 ICs)EEPROM4x8 KB No No Yes None PMBus regulator scratch reg On-chip 1 B No No Yes NonePower sequencer∙Sequencing configuration ∙Board information On-chip 1 KB NoNoNoYesYesNoneNoneMicroSD card FlashMedia32 GB No Yes Yes Procedure 2 1 Refer to Terms and Definitions section for clarification of User and System AccessibleProceduresProcedure 1 – Board Assembly Part Number identification:To determine the Board Assembly Part Number and Revision, refer to product label attached to the bottom of the module.Procedure 2 – MicroSD Card Media Storage:To clear the MicroSD Card Media Storage, complete the following steps:1.Clear the flash using a commercially available utility for overwriting flash drives.Terms and DefinitionsCycle Power:The process of completely removing power from the device and its components and allowing for adequate discharge. This process includes a complete shutdown of the PC and/or chassis containing the device; a reboot is not sufficient for the completion of this process.Volatile Memory:Requires power to maintain the stored information. When power is removed from this memory, its contents are lost. This type of memory typically contains application specific data such as capture waveforms.Non-Volatile Memory:Power is not required to maintain the stored information. Device retains its contents when power is removed.This type of memory typically contains information necessary to boot, configure, or calibrate the product or may include device power up states.User Accessible:The component is read and/or write addressable such that a user can store arbitrary information to the component from the host using a publicly distributed NI tool, such as a Driver API, the System Configuration API, or MAX. System Accessible:The component is read and/or write addressable from the host without the need to physically alter the product. Clearing:Per NIST Special Publication 800-88 Revision 1, “clearing” is a logical technique to sanitize data in all User Accessible storage locations for protection against simple non-invasive data recovery techniques using the same interface available to the user; typically applied through the standard read and write commands to the storage device.Sanitization:Per NIST Special Publication 800-88 Revision 1, “sanitization” is a process to render access to “Target Data” on the media infeasible for a given level of effort. In this document, clearing is the degree of sanitization described.。
367G说明书

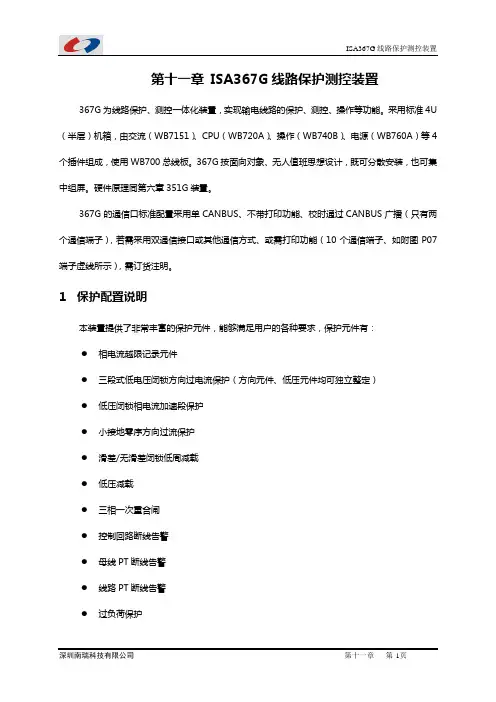

第十一章ISA367G线路保护测控装置367G为线路保护、测控一体化装置，实现输电线路的保护、测控、操作等功能。
采用标准4U （半层）机箱，由交流（WB7151）、CPU（WB720A）、操作（WB740B）、电源（WB760A）等4个插件组成，使用WB700总线板。
367G按面向对象、无人值班思想设计，既可分散安装，也可集中组屏。
硬件原理同第六章351G装置。
367G的通信口标准配置采用单CANBUS、不带打印功能、校时通过CANBUS广播（只有两个通信端子），若需采用双通信接口或其他通信方式、或需打印功能（10个通信端子、如附图P07端子虚线所示），需订货注明。
1保护配置说明本装置提供了非常丰富的保护元件，能够满足用户的各种要求，保护元件有：●相电流越限记录元件●三段式低电压闭锁方向过电流保护（方向元件、低压元件均可独立整定）●低压闭锁相电流加速段保护●小接地零序方向过流保护●滑差/无滑差闭锁低周减载●低压减载●三相一次重合闸●控制回路断线告警●母线PT断线告警●线路PT断线告警● 过负荷保护● 四段直接接地零序方向过流保护● 零序过流后加速保护 ● 外部非电量开入保护● 外部开入检同期检无压重合闸1.1 相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录。
1.2 相电流保护方向元件装置规定由母线流向线路为正方向，方向元件采用90°接线(Ia-Ubc/Ib-Uca/Ic-Uab)，正方向动作方程(括号内为最大误差范围)为：)10(90arg )10(9045-<<+--rj r U e I装置采用记忆电压消除近区三相短路时方向元件的死区，死区线电压门槛取9V 。
1.3 低电压闭锁过流保护本装置提供三段低压闭锁方向过流保护，各段保护的低压闭锁、方向、电流、时间定值均可独立整定。
限时速断和定时限过流保护方向元件处理与瞬时速断保护的方向元件处理有所不同，即当判断故障为近区反向三相故障时，该两段保护将闭锁3S ，3S 延时到后，如故障仍未切除，一定是相邻线路和设备的保护拒动，保护将动作，起到后备作用。
一起备自投与重合闸失配导致重合闸误动事件的分析
一起备自投与重合闸失配导致重合闸误动事件的分析摘要：备自投是当工作电源因故障被断开以后，能迅速自动地将备用电源或备用设备投入工作，使用户不至于停电的一种装置。
如今，备自投装置已广泛应用于110kV及35kV和10kV变电站，备自投的可靠性直接影响系统及站用电的供电可靠性，因此掌握其工作原理、特性及要求是非常有必要的。
备自投作为一个自动投入装置，其启动及闭锁都需要满足一定的要求和条件，只有真正掌握它的特性，在今后的运用过程中才会更加得心应手。
自动重合闸大大提高了供电的可靠性，减少线路停电的次数，特别是对单侧电源的单回线路尤为显著；重合闸对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起到纠正作用。
电力系统采用自动重合闸装置，减少了停电损失，而且还能提高电力系统的暂态稳定水平，增强了线路的送电容量。
备自投和重合闸在电力系统中如此关键，所以两者的配合动作显得尤为重要，备自投的误动或重合闸的误动都将给电力系统带来严重的后果。
关键词：备自投，重合闸，启动，闭锁，误动1.事件背景1号变电站母线检修工作结束，甲线送电正常后，调整3号变电站供电方式。
（1）现运行方式：①2号变电站35kV乙线361断路器运行供3号变电站负荷，35kV甲线332断路器热备用。
②1号变电站35kV甲线377断路器运行供空线。
（2）调整运行方式为：①3号变电站自行调整站用电供电方式后，2号变电站断开35kV乙线361断路器。
②35kV备自投装置正确动作跳开35kV乙线331断路器，合上35kV甲线332断路器对3号变电站站内设备送电。
③2号变电站合上35kV乙线361断路器对线路送电正常。
图1-1 运行方式联络图2.进线备投动作原理2号变电站35kV乙线361断路器运行供3号变电站负荷，3号变电站35kV乙线331断路器在运行状态，作为供电电源，1号变电站35kV甲线377断路器运行供空线，3号变电站35kV甲线332断路器在热备用状态，作为备用电源。
ISA-367G线路保护测控装置技术使用说明书V3.22-141103
3.1 相电流越限记录元件.............................................................................................5 3.2 过流保护 ................................................................................................................5 3.3 三相一次自动重合闸.............................................................................................7 3.4 滑差闭锁低周减载.................................................................................................8 3.5 无滑差闭锁低周减载.............................................................................................8 3.6 低压减载 ................................................................................................................9 3.7 定时限过电压保护.................................................................................................9 3.8 中性点不接地系统的零序过流保护......................................................................9 3.9 直接接地系统的零序过流保护 ...........................................................................10 3.10 过负荷保护 ..........................................................................................................10 3.11 控制回路断线告警...............................................................................................11 3.12 母线 PT 断线告警 ................................................................................................11 3.13 线路 PT 断线告警 ................................................................................................11 3.14 外部开入检同期无压合闸功能 ...........................................................................12 3.15 外部非电量开入保护...........................................................................................12
ISA-367G线路保护测控装置技术使用说明书V3.22-141103
6 保护动作事件类型定义 ........................................................................... 26
7 装置端子接线 ........................................................................................... 27
4 装置辅助功能说明 ................................................................................... 13
ISA G系列变压器保护装置技术使用说明书 南网版 V
3.1 保护配置 .................................................................................................................... 6 3.2 差动保护接线及电流计算 ........................................................................................ 6 3.3 保护原理 .................................................................................................................... 7 3.4 整定计算和整定原则 .............................................................................................. 10 3.5 保护配置及整定说明 .............................................................................................. 11 3.6 保护动作事件类型定义 .......................................................................................... 13 3.7 装置端子接线 .......................................................................................................... 13
ISAG线路光纤纵差保护测控装置说明书
ISA-353G线路光纤纵差保护测控装置技术使用说明书Ver二〇〇七年一月ISA-353G线路光纤纵差保护测控装置技术使用说明书Ver编写：许永军叶志峰审核：侯林陈远生批准：徐成斌二〇〇七年一月本说明书由长园深瑞继保自动化有限公司编写并发布，并具有对相关产品的最终解释权。
相关产品的后续升级可能会和本说明书有少许出入，说明书的升级也可能无法及时告知阁下，对此我们表示抱歉！请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：技术支持电话：(0755) 3301-8666/8610传真：(0755) 3301-8889，3301-8664欢迎拨打免费客户服务电话：400-678-8099目录1装置概述ISA-353G为输电线路的光纤纵差、电流电压保护及测控一体化装置。
1.1基本配置带独立门槛的相电流越限记录元件差流越限告警分相纵差保护可独立投退的三段式低电压闭锁方向过电流保护（方向元件、低压元件均可单独整定）低压闭锁相电流后加速保护三相一次自动重合闸（可投退检同期与检无压，大电流闭锁重合闸功能可单独整定）带滑差/无滑差闭锁低周减载带电压滑差闭锁的低压减载不接地零序方向过流保护四段直接接地零序方向过流保护零序过流后加速保护过负荷保护可选择闭锁重合闸功能的控制回路断线告警可选择闭锁与电压有关保护的母线PT断线告警可选择闭锁差动保护的CT断线告警外部开入检同期检无压合闸带独立的操作回路和故障录波3路通过操作回路采集的位置遥信20路遥信开入采集，可选择闭锁重合闸、外部复归、检修开入。
可选配脉冲输入功能。
多路软遥信，包括事故总信号、重合闸充电标志、保护软压板位置Ia、Ib、Ic、Ua、Ub、Uc、3I0、Uab、Ubc、Uca、3U0、Pa、Pb、Pc、P、Q、S、COSφ、Fr共19个遥测量遥控操作开关和软压板，并作遥控操作记录及统计大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录高达11次的谐波分析功能具有和五防主机同规则的间隔五防闭锁遥控功能1.2主要性能特点1)采用32位浮点DSP(120M)和16位高精度AD采样，运算与逻辑功能强大。
ISA-367G线路保护说明书
12ISA-367G线路保护测控装置ISA-367G为线路保护、测控一体化装置，实现输电线路的保护、测控、操作等功能。
12.1基本配置z带独立门槛的相电流越限记录元件z可独立投退的三段式低电压闭锁方向过电流保护（方向元件、低压元件均可单独整定）z低压闭锁相电流后加速保护z三相一次自动重合闸（可投退检同期，检无压，及大电流闭锁重合闸功能）z带滑差/无滑差闭锁低周减载z带电压滑差闭锁的低压减载z定时限过电压保护（可告警或跳闸）z不接地系统零序方向过流保护保护功能：z四段直接接地系统零序方向过流保护z零序过流后加速保护z过负荷保护z可选择闭锁重合闸功能的控制回路断线告警z可选择闭锁与电压有关保护的母线PT断线告警和闭锁自动重合闸的线路PT断线告警z可投退可整定延时的外部开入保护z外部开入检同期检无压合闸z带独立的操作回路和故障录波z3路通过操作回路采集的位置遥信z8路遥信开入采集，可选择闭锁重合闸、外部跳闸开入、外部告警开入、外部复归、检修开入。
可选配脉冲输入功能。
z多路软遥信，包括事故总信号、重合闸充电标志、保护软压板位置z Ia、Ib、Ic、Ua、Ub、Uc、3I0、Uab、Ubc、Uca、3U0、Pa、Pb、Pc、P、测控功能：Q、S、COSφ、Fr共19个遥测量z遥控操作开关和软压板，并作遥控操作记录及统计z大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录z高达11次的谐波分析功能z具有和五防主机同规则的间隔五防闭锁遥控功能其它功能：z可选配电压切换插件12.2 保护原理12.2.1 相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录，包括各相的越限起始时刻、越限持续时间、越限的最大电流。
1) 分相记录便于更详细、更全面地记录扰动过程。
2) 该记录不用于告警，仅用于扰动分析。
3) 装置界面提供相电流越限记录查看功能。
ISAG线路光纤纵差保护测控装置说明书
继电器回路工作电压：+24V，允许偏差：±2V
功耗：
交流电压回路：UN=57.7V，每相不大于0.5VA
交流电流回路：IN=5A，每相不大于1VA
IN=1A，每相不大于0.5VA
IN=0.3A，每相不大于0.5VA
直流电源回路： 正常工作时，不大于15W
频率定值误差：≤±0.01Hz
频率滑差定值误差：≤±0.1Hz/s
检同期角度定值误差：≤±2°
其他定值误差：≤±5%
方向元件边界条件：
角度下边界误差：≤＋10°
角度上边界误差：≤－10°
激励量≥1.2倍定值时，瞬时动作段动作时间：≤35ms
延时动作段动作时间离散误差：≤30ms
各保护段返回时间：≤25ms
3.4.2
装置规定由母线流向线路为正方向，方向元件采用90°接线（Ia?Ubc/Ib?Uca/Ic?Uab），正方向动作方程为（括号内为最大误差范围）
(3-4-1)
式中： 和 分别代表90°接线方式中相对应的电流和电压量。
装置采用记忆电压消除近区三相短路时方向元件的死区，死区线电压门槛取9V。
【注意】：在本保护中，带延时的限时电流速断和定时限过流保护的方向元件处理与速动的瞬时电流速断保护的方向元件处理有所不同，当判断故障为近区反向三相故障时，该两段保护将闭锁3s，3s延时到后，如故障仍未切除，一定是相邻线路和设备的保护拒动，保护将动作，起到后备作用。
d)纵差保护要求线路两侧CT相数一致，即不能一侧为三相式供三段式过流保护，即“瞬时电流速断保护”、“限时电流速断保护”和“定时限过流保护”。各段保护均可选择带低压闭锁和方向环节，各段保护的电流、时间定值均可独立整定。
爱立信电气保护设备系列产品介绍说明书
1.1Protective Devices• H igh-quality residual current device / miniature circuit breaker combination, line voltage-dependent• I ncreased protection in applications with 1-phase frequency converter due to the detection of mixed frequencies (type F)• R eduction of nuisance tripping (type F or G/A) thanks to- time delayed tripping- increased current withstand capability - 3 kA• H igher load rating with DC residual currents up to 10 mA (Type F)• Contact position indicator red - green • T he -OL types are specifi cally designed to fulfi ll the tripping characteristic requirements of I2 Iz in the Norwegian electrotechnical standard NEK 400-8-823.• Fault current tripping indicator white - blue • Guide for secure terminal connection • 3-position DIN rail clip, permits removal from existing busbar system• C omprehensive range of accessories can be mounted subsequently• Wide variety of rated tripping currents • Rated currents up to 25 A • Tripping characteristics B, C, D • Rated breaking capacity 10 kADescriptionsg00719_rCombined RCD/MCB Devices NdRBM, 2-pole digital1.2Protective DevicesType F10 kA, 2-poleSurge current-proof 3 kA, sensitive to residual pulsating DC, type Fwa_sg74519_r10/0.03NdRBM-10/2/B/003-F-OL3005071/6013/0.03NdRBM-13/2/B/003-F-OL3005081/6015/0.03NdRBM-15/2/B/003-F-OL3005091/6020/0.03NdRBM-20/2/B/003-F-OL3005101/6010/0.03NdRBM-10/2/B/003-F3004861/6016/0.03NdRBM-16/2/B/003-F3004921/60Characteristic BI n/In(A)TypeDesignationArticle No.Units perpackage10/0.03NdRBM-10/2/C/003-F-OL3005031/6013/0.03NdRBM-13/2/C/003-F-OL3005041/6015/0.03NdRBM-15/2/C/003-F-OL3005051/6020/0.03NdRBM-20/2/C/003-F-OL3005061/606/0.03NdRBM-6/2/C/003-F3004851/6010/0.03NdRBM-10/2/C/003-F3004891/6013/0.03NdRBM-13/2/C/003-F3004911/6016/0.03NdRBM-16/2/C/003-F3004951/6025/0.03NdRBM-25/2/C/003-F3005011/606/0.1NdRBM-6/2/C/01-F3004841/6010/0.1NdRBM-10/2/C/01-F3004871/6013/0.1NdRBM-13/2/C/01-F3004901/6016/0.1NdRBM-16/2/C/01-F3004941/6020/0.1NdRBM-20/2/C/01-F3004971/6025/0.1NdRBM-25/2/C/01-F3004981/60Characteristic CCombined RCD/MCB Devices NdRBM, 2-pole digital16/0.03NdRBM-16/2/D/003-F3004961/6025/0.1NdRBM-25/2/D/01-F3005021/60Characteristic D1.3Protective DevicesType G/A10 kA, 2-poleSurge current-proof 3 kA, sensitive to residual pulsating DC, type G/Awa_sg74619_r10/0.03NdRBM-10/2/B/003-G/A-OL3006361/6013/0.03NdRBM-13/2/B/003-G/A-OL3006371/6015/0.03NdRBM-15/2/B/003-G/A-OL1938711/6010/0.03NdRBM-10/2/B/003-G/A1938741/6016/0.03NdRBM-16/2/B/003-G/A1938751/60Characteristic B10/0.03NdRBM-10/2/C/003-G/A-OL3006341/6013/0.03NdRBM-13/2/C/003-G/A-OL3006351/6015/0.03NdRBM-15/2/C/003-G/A-OL1938721/6020/0.03NdRBM-20/2/C/003-G/A-OL1938731/606/0.03NdRBM-6/2/C/003-G/A1938761/6010/0.03NdRBM-10/2/C/003-G/A1938771/6013/0.03NdRBM-13/2/C/003-G/A1938781/6016/0.03NdRBM-16/2/C/003-G/A1938791/6025/0.03NdRBM-25/2/C/003-G/A1938801/606/0.1NdRBM-6/2/C/01-G/A1938651/6010/0.1NdRBM-10/2/C/01-G/A1938661/6013/0.1NdRBM-13/2/C/01-G/A1938671/6016/0.1NdRBM-16/2/C/01-G/A1938681/6020/0.1NdRBM-20/2/C/01-G/A1938691/6025/0.1NdRBM-25/2/C/01-G/A1938701/60Characteristic CI n/In(A)TypeDesignationArticle No.Units perpackageCombined RCD/MCB Devices NdRBM, 2-pole digital16/0.03NdRBM-16/2/D/003-G/A1938631/6025/0.1NdRBM-25/2/D/01-G/A1938641/60Characteristic D1.4Protective DevicesCombined RCD/MCB Devices NdRBM, T echnical DataSpecifi cations | Combined RCD/MCB Devices NdRBM, digital Description• C ombined RCD/MCB device• L ine voltage-dependent tripping• C ompatible with standard busbar• T win-purpose terminal (lift/open-mouthed) above and below• B usbar positioning optionally above or below• F ree terminal space despite installed busbar• G uide for secure terminal connection• C ontact position indicator red - green• F ault current tripping indicator white - blue• C omprehensive range of accessories suitable for subsequent installation • T he test key “T” must be pressed every year. The system operator must be informed of this obligation and his responsibility in a way that can be proven. Under special conditions (e.g. damp l y and/or dusty environments, environ-ments with polluting and/or corroding conditions, environments with large temperature fl uctuations, installations with a risk of overvoltages due to switching of equipment and/or atmospheric discharges, portable equipment ...), it’s recommended to test in monthly intervals.• P ressing the test key “T” serves the only purpose of function testing the residual current device (RCD). This test does not make earthing resistance measurement (R E), or proper checking of the earth conductor condition redun-dant, which must be performed separately.• T ype -A: Protects against special forms of residual pulsating DC which have not been smoothed.• T ype -G: 10 ms time delay to avoid unwanted tripping(e.g. during thunderstorms).• T ype -F: Sensitive to pulsating DC residual current and detection ofmulti-frequency residual currents up to 1 kHz- Increased protection due to the detection of mixed frequencies- Higher load rating with DC residual currents up to 10 mA- Reduction of nuisance tripping thanks to time delayed tripping and increased current withstand capability of 3 kARecommended for washing machines, dish washers, or motor applications with single-phase drives.• -OL Types: Specifi cally designed to fulfi ll the tripping characteristic requirements of I2 Iz in the Norwegian electrotechnical standardNEK 400-8-823.Accessories:Auxiliary switch for subsequent installation ZP-IHK286052ZP-WHK286053 Tripping signal switch for subsequent installation ZP-NHK248437 Shunt trip release ZP-ASA/..248438, 2484391.5Protective DevicesCombined RCD/MCB Devices NdRBM, Technical Data Self check (power ON) 2 sLocal Indication RCDService Mode (measuring of residual current I ∆)Lamp test+++++––>2 s ––>2 s 123 mA⎧⎩⎨I ∆ ≥ 50% I ∆nI ∆ = 30-50% I ∆nI ∆ ≤ 30% I ∆nPressing test button twice to activate Service-Modepress (0,1 - 0,4 s)release (0,1 - 0,4 s)press (0,1 - 0,4 s)Measurement delimiterred Measurement delimiter ON time 400 ms 10 mA measurement color amber 1 mA measurement colorgreenDouble-pressing test button to activate Service Mode press (0.1-0.4 s) -> release (0.1-0.4 s) -> press (0.1-0.4 s)Time duration of Service Mode4 min (during activated Service Mode all protection functions are still working)1.6Protective DevicesCombined RCD/MCB Devices NdRBM, T echnical DataTechnical DataNdRBMElectricalDesign according toCurrent test marks as printed onto the device IEC/EN 61009Type G according to ÖVE E 8601Number of protected poles 2TrippingType G / Type F line voltage-dependent, 10 ms delay, 3 kA (8/20μs) surge current-proof Rated voltageU n 240 V AC, 50 Hz Rated operational voltage U e 204-260 V AC Voltage range test circuit 195-264 V AC Rated tripping current I ∆n 30, 100 mA Rated non-tripping current I ∆no0.55 I ∆nSensitivityAC and pulsating DC, Type F according to IEC 62423Press of test button duration > 0.5 s Selectivity class3Service short circuit capacity I cs 7.5 kA Rated short circuit capacity I cn 10 kA Rated current6 - 25 ARated impulse withstand voltage U imp4 kV (1.2/50μs)CharacteristicB, C, DMaximum back-up fuse (short circuit protection)100 A gL (>10 kA)Enduranceelectrical components ≥ 4,000 operating cycles (I n , U n , cos ϕ = 0.87)mechanical components ≥ 10,000 operating cyclesMechanical Frame size 45 mm Device height 80 mmDevice width 35 mm (2MU)Mounting3-position DIN rail clip, permits removal from existing busbar system Degree of protection switch IP20Degree of protection, built-in IP40Upper and lower terminals open mouthed/lift terminals Terminal protection fi nger and hand touch safe, DGUV VS3, EN 50274Terminal capacity 1 - 25 mm 2Terminal screw M5 (with slotted screw acc. to EN ISO 4757-Z2, Pozidriv PZ2)Terminal torque 2 - 2.4 Nm Busbar thickness0.8 - 2 mm Operation temperature-25°C to +40°C Storage- and transport temperature -35°C to +60°CResistance to climatic conditions acc. to IEC 68-2 (25..55°C / 90..95% RH)Line side (supply)lower terminals Load sideupper terminalsDimensions (mm)Connection diagram2-poles1.7Protective DevicesCombined RCD/MCB Devices NdRBM, T echnical Data Tripping Characteristic NdRBMT r i p p i n g t i m e [s ]Tripping Characteristic acc. to EN 61009conventional non-tripping current conventional tripping currentTripping Characteristic NdRBM, Characteristics B, C and DTripping Characteristic NdRBM, -OL Type 10,13,15, 20 A1.8Protective DevicesCombined RCD/MCB Devices NdRBM, T echnical DataInternal Resistance NdRBMPower Loss at I n NdRBMType BAt room temperature (single pole)I n [A]R* [m Ω]1017.91312.3167.6* 50HzType DAt room temperature (single pole)I n [A]R* [m Ω]628.51014.9139.016 6.720 5.525 3.0* 50HzType CAt room temperature (single pole)I n [A]R* [m Ω]628.51017.7139.016 6.720 5.525 3.0* 50HzType B (entire unit)I n [A]P* [W]10 4.013 4.916 4.5* 50Hz and ambient temperatureType D (entire unit)I n [A]P* [W]6 2.110 3.213 3.416 3.920 5.025 4.2* 50Hz and ambient temperatureType C (entire unit)I n [A]P* [W]6 2.110 4.013 3.416 3.920 5.025 4.2* 50Hz and ambient temperature1.9Protective DevicesCombined RCD/MCB Devices NdRBM, T echnical Data Let-through Energy NdRBMLet-through Energy NdRBM, Characteristic BLet-through Energy NdRBM, Characteristic CLet-through Energy NdRBM, Characteristic DL e t -t h r o u g h E n e r g y [A 2s ]L e t -t h r o u g h E n e r g y [A 2s ]Protective Short Circuit Current [A]Protective Short Circuit Current [A]L e t -t h r o u g h E n e r g y [A 2s ]Protective Short Circuit Current [A]1.10Protective DevicesCombined RCD/MCB Devices NdRBM, T echnical DataLet-through Current NdRBMLet-through Current NdRBM, Characteristic BLet-through Current NdRBM, Characteristic CLet-through Current NdRBM, Characteristic DL e t -t h r o u g h C u r r e n t [A ]Protective Short Circuit Current [A]L e t -t h r o u g h C u r r e n t [A ]Protective Short Circuit Current [A]L e t -t h r o u g h C u r r e n t [A ]Protective Short Circuit Current [A]。
367G整机调试大纲
ISA-367G线路保护测控装置整机调试大纲1．调试依据和仪器本大纲以《ISA-300变电站综合自动化系统技术使用说明书》为依据。
使用继电保护测试仪、交流采样电工测量变送器校验装置或三相程控标准测试源，模拟断路器、数字万用表等设备进行调试。
2．环境与电源环境温度：10℃～ 40℃相对湿度：45％～ 75％直流电源： 220V/110V 允许偏差：－20％～ 15％3．一般性检查ISA-367G装置的电源板有两种型号，验证本工程所配电源板型号；检查机箱装配质量,确认各插件(WB7151、WB720、WB740B、WB760A/760C)和总线板WB700已经通过单板调试，且与工程设计相符；插入各插件，检查插件是否插入到位，装置面板应正确平整，标识齐全。
检查机箱的接地螺丝是否与插件面板、金属部件相通。
4．装置电源检查按技术要求接好工作电源，打开装置的前面板，测量装置+5V电压（JP4的A1-A2）和继电器回路±12V电压（JP4的A16-C16），应满足:5V±0.15V, 24V±2V；模拟装置输入电源失电，检查装置异常接点通断。
5．装置软件版本检查接好工作电源，查看装置的软件信息，检查软件版本与工程软件配置是否相符，并作好记录。
6．交流量调试6．1 交流插件PT、CT额定值的配置按工程设计要求，进行交流插件CT额定值的配置和确认，并做好记录。
有二种选择：5A、1A。
上电默认配置为“5A”。
6．2 交流量主要技术指标保护输入电流：5A（Iｎ＝5A） / １A（Iｎ＝１A）遥测输入电流：5A（Iｎ＝5A） / １A（Iｎ＝１A）输入电压值：60V 输入频率：50Hz 频率误差：不大于±0.02Hz保护测量值幅值误差：不大于±2％角差：不大于±2︒遥测量幅值误差: 不大于±0.2％功率误差: 不大于±0.5％6．3 输入交流量6．3．1 保护交流量包括Ua、Ub、Uc 、Ia、Ib、Ic、、3Iol、3Iog、Ul及Fr，分别表示三相电压、三相电流、套管零序电流、中性线零序电流、线路电压及系统频率。
ISA-353G线路光纤纵差保护测控装置技术使用说明书V3.11-070101[1]
![ISA-353G线路光纤纵差保护测控装置技术使用说明书V3.11-070101[1]](https://img.taocdn.com/s3/m/464bcaec50e2524de5187e8e.png)
8.1 光通信接口 .............................................................................................................. 28 8.2 采样同步 .................................................................................................................. 28 8.3 通信可靠性 .............................................................................................................. 28 8.4 光纤接口特性 .......................................................................................................... 28
5 保护配置及整定说明 .................................................................................. 21
5.1 保护元件配置 .......................................................................................................... 21 5.2 装置定值及整定说明 .............................................................................................. 21
367G说明书8页

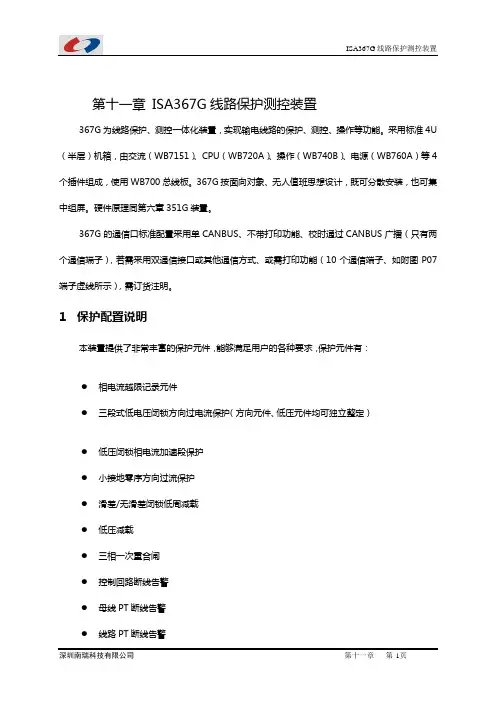

第十一章ISA367G线路保护测控装置367G为线路保护、测控一体化装置，实现输电线路的保护、测控、操作等功能。
采用标准4U （半层）机箱，由交流（WB7151）、CPU（WB720A）、操作（WB740B）、电源（WB760A）等4个插件组成，使用WB700总线板。
367G按面向对象、无人值班思想设计，既可分散安装，也可集中组屏。
硬件原理同第六章351G装置。
367G的通信口标准配置采用单CANBUS、不带打印功能、校时通过CANBUS广播（只有两个通信端子），若需采用双通信接口或其他通信方式、或需打印功能（10个通信端子、如附图P07端子虚线所示），需订货注明。
1保护配置说明本装置提供了非常丰富的保护元件，能够满足用户的各种要求，保护元件有：●相电流越限记录元件●三段式低电压闭锁方向过电流保护（方向元件、低压元件均可独立整定）●低压闭锁相电流加速段保护●小接地零序方向过流保护●滑差/无滑差闭锁低周减载●低压减载●三相一次重合闸●控制回路断线告警●母线PT断线告警●线路PT断线告警●过负荷保护●四段直接接地零序方向过流保护●零序过流后加速保护●外部非电量开入保护●外部开入检同期检无压重合闸1.1相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录。
1.2相电流保护方向元件装置规定由母线流向线路为正方向，方向元件采用90°接线(Ia-Ubc/Ib-Uca/Ic-Uab)，正方向动作方程(括号内为最大误差范围)为：装置采用记忆电压消除近区三相短路时方向元件的死区，死区线电压门槛取9V。
1.3低电压闭锁过流保护本装置提供三段低压闭锁方向过流保护，各段保护的低压闭锁、方向、电流、时间定值均可独立整定。
限时速断和定时限过流保护方向元件处理与瞬时速断保护的方向元件处理有所不同，即当判断故障为近区反向三相故障时，该两段保护将闭锁3S，3S延时到后，如故障仍未切除，一定是相邻线路和设备的保护拒动，保护将动作，起到后备作用。
ISA-367线路保护装置使用说明
ISA-367E型分散式线路保护装置使用说明
1．键盘说明
1)上下键用于增减数字、上下移动光标和移动显示信息；
2)左右键用于左右移动光标、移动显示信息和装置处于正常轮流显
示交流量状态时开关液晶显示屏背景光；
3)“确认”键（ENT）：确认当前修改或执行当前选择，或进入下一
级菜单。
4)复位键：CPU复位，正常操作请勿按此键；
5)复归键：复归中央信号机显示，切换背景光。
2．菜单界面操作说明
装置运行时，保护交流量刷新显示，按下“确认”键进入主菜单，在任何界面下连续按“取消”键可进入主菜单。
3．液晶显示屏显示：
显示屏分四行，前三行为信息显示区，第四行为状态行。
显示区显示：正常运行时各交流量、整定值；保护动作时的动作类型及动作值。
状态行显示装置的各种工作状态。
TB367-GPRPU使用手册
33
34
+
-
通道 15（CH15）
35
36
+
-
通道 16（CH16）
37
38
+
-
触点有源供电接线端子
39 PW2+
40 PW2-
3
TB367-GPRPU 使用手册
3 应用注意事项
1. 出厂每通道标配 1A 的保险丝，具体工程项目中可自行调整，但最大不超过 3A。 2. 如果通道继电器指示灯显示正常，但通道输出出现故障，请检查通道保险丝是否熔断。
22tb367gprpu端子板接线端子说明卡号接线图信号端子接线冗余24v线包供电接线端子24vagnd24vbgndtb367gprpu使用手册通道4ch41112通道5ch51314通道6ch61516通道7ch71718通道8ch81920触点有源供电接线端子2122pw1pw1通道9ch92324通道10ch102526通道11ch112728通道12ch122930通道13ch133132通道14ch143334通道15ch153536通道16ch163738触点有源供电接线端子3940pw2pw2tb367gprpu使用手册出厂每通道标配1a的保险丝具体工程项目中可自行调整但最大不超过3a
4 资料版本说明
表 4-1 版本升级更改一览表
资料版本号 TB367-GPRPU 使用手册（V1.0）
更改说明 适用模块版本：TB367-GPRPU-1.0.0.0
4
2.3 接口特性
TB367-GPRPU 16 路通道分 2 组，每一组共用一组触点供电电源。接口特性如下图所示。
图 2-2 TB367-GPRPU 端子板接口特性图（第一通道为例）
余热发电线路开关跳闸原因分析及处理_黄菲
两 条 生 产 线 （5 000t/d） 采 用 和 利 时 公 司 的 MACSV 1.0 操作系统， 风机功能块程序组态了前后 轴承温度等信号参数，来进行超限值保护跳停及工艺 连锁跳停。 温度测控系统存在以下问题：由于设备厂 家提供的热电阻是陶瓷芯套管式的，风机振动常引起 断芯或短路；接线端子有时虚接；信号干扰造成温度 超限值。 风机保护跳停会引起工艺连锁跳停，给操作 和安全控制带来很大风险。
（编辑 孙卫星）
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
计算时，考虑了以下因素：余热发电机额定功率 12MW（实际运行时在 10MW 以下），额定电流 825A， 而上述故障电流已经达到 1 152A。 不能采取将总降站 1032 甲 开 关 限 时 电 流 速 断 保 护 定 值 调 大 的 做 法 ，否 则发电机对称过负荷保护不仅仅是告警，很有可能动 作（定 值 4A，2s），致 使 发 电 机 出 口 开 关 跳 闸 ，发 电 机 停机，扩大事故。
5 结束语
这次事故主要原因是受电网系统波动影响导致 无功功率增大，发电机过电流；次要原因是开关实际 保护配置与设计不相符。 经过上述改进，有效地避免 了类似事故的再次发生。
（编辑 孙卫星）
风机前后轴承温度由 2 支热电阻 （型号：Pt100） 测量，信号接入 XTRM-2215AG 温度巡检仪，经巡检 仪计算比较后输出温度高的温度值 （4～20mA） 送入 DCS 模块， 此信号在 DCS 程序中与设定的温度值作 比较运算，当温度值大于等于设定值时，风机驱动信 号停止输出，设备保护停机。
图 1 余热发电主接线示意
2 事故介绍
2014 年 1 月 9 日 20:30， 总 降 余 热 发 电 联 络 线 1032 甲开关跳闸， 线路保护装置显示限时电流速断 动作，故障相 A，动作电流 7.2A（一次值 1 152A），动作 时间 0.5s。 发电机对称过负荷保护启动告警（动作值 3.44A，1s）。 该 联 络 线 保 护 装 置 为 ISA-351G 馈 线 保 护，保护配置为无方向性三段式电流保护，其中限时 电流速断定值是按躲过发动机额定电流 3.44A 整定。 由于联络线开关跳闸， 发电机解列后甩负荷运行，仅 带厂用电运行，而类似的情况在 2013 年也发生过。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12ISA-367G线路保护测控装置ISA-367G为线路保护、测控一体化装置，实现输电线路的保护、测控、操作等功能。
12.1基本配置z带独立门槛的相电流越限记录元件z可独立投退的三段式低电压闭锁方向过电流保护（方向元件、低压元件均可单独整定）z低压闭锁相电流后加速保护z三相一次自动重合闸（可投退检同期，检无压，及大电流闭锁重合闸功能）z带滑差/无滑差闭锁低周减载z带电压滑差闭锁的低压减载z定时限过电压保护（可告警或跳闸）z不接地系统零序方向过流保护保护功能：z四段直接接地系统零序方向过流保护z零序过流后加速保护z过负荷保护z可选择闭锁重合闸功能的控制回路断线告警z可选择闭锁与电压有关保护的母线PT断线告警和闭锁自动重合闸的线路PT断线告警z可投退可整定延时的外部开入保护z外部开入检同期检无压合闸z带独立的操作回路和故障录波z3路通过操作回路采集的位置遥信z8路遥信开入采集，可选择闭锁重合闸、外部跳闸开入、外部告警开入、外部复归、检修开入。
可选配脉冲输入功能。
z多路软遥信，包括事故总信号、重合闸充电标志、保护软压板位置z Ia、Ib、Ic、Ua、Ub、Uc、3I0、Uab、Ubc、Uca、3U0、Pa、Pb、Pc、P、测控功能：Q、S、COSφ、Fr共19个遥测量z遥控操作开关和软压板，并作遥控操作记录及统计z大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录z高达11次的谐波分析功能z具有和五防主机同规则的间隔五防闭锁遥控功能其它功能：z可选配电压切换插件12.2 保护原理12.2.1 相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录，包括各相的越限起始时刻、越限持续时间、越限的最大电流。
1) 分相记录便于更详细、更全面地记录扰动过程。
2) 该记录不用于告警，仅用于扰动分析。
3) 装置界面提供相电流越限记录查看功能。
4) 定值d797的整定应躲过最大负荷电流值（防止不必要的频繁记录），确保最小故障电流时有足够的灵敏度。
12.2.2 过流保护12.2.2.1 三段式低压闭锁方向过流保护本装置提供三段式过流保护，即“瞬时电流速断保护”、“限时电流速断保护”和“定时限过流保护”。
各段保护均可选择带低压闭锁和方向环节，各段保护的电流、时间定值均可独立整定。
12.2.2.2 方向元件装置规定由母线流向线路为正方向，方向元件采用90°接线（Ia ÆUbc/Ib ÆUca/Ic ÆUab ），正方向动作方程为（括号内为最大误差范围）)10(90arg )10(9045o o o o &&o −<<+−−rj r U eI （12-2-1）式中：和分别代表90°接线方式中相对应的电流和电压量。
r I &rU &装置采用记忆电压消除近区三相短路时方向元件的死区，死区线电压门槛取9V 。
【注意】：在本保护中，带延时的限时电流速断和定时限过流保护的方向元件处理与速动的瞬时电流速断保护的方向元件处理有所不同，当判断故障为近区反向三相故障时，该两段保护将闭锁3s ，3s 延时到后，如故障仍未切除，一定是相邻线路和设备的保护拒动，保护将动作，起到后备作用。
12.2.2.3 低压闭锁元件三段过流保护和后加速段保护的低压闭锁元件可独立投退。
低压闭锁定值可以独立整定。
为提高电压元件的灵敏度，本装置还装设了一个公共的负序电压元件。
该负序电压元件与各段的低压闭锁元件组成或门，共同参与各段保护的逻辑。
负序电压元件可整体退出，当d836=退出时，负序电压元件不参与各段保护逻辑。
各段保护仅有低压闭锁元件参与保护启动。
当d836=投入时，负序电压元件是否起作用，受各段的低压闭锁元件投退定值控制。
即当某段的低压闭锁元件退出时，该段保护蜕变为纯过流保护。
下面以限时速断保护的A 相判据为例，绘出保护的低压闭锁元件逻辑框图。
Uab<d176 Uca<d176 d101=投入A 相限时速断动作d836=投入U2>d067图12-2-1 低压闭锁元件逻辑框图12.2.2.4 低压闭锁相电流后加速保护本装置配置了独立的后加速段保护，作为充电保护使用。
后加速段有效时间为3s ，即在断路器由跳位变合位的3s 时间内无论手合或自动重合闸，后加速保护均有效。
后加速保护应躲过线路所带用户变压器的励磁涌流。
Ia>d000 A Uab>d176 Uca>d176 Ib>d000 Ubc>d176 Uab>d176 B Ic>d000 Uca>d176 Ubc>d176 C d101=投入母线PT d010=数字信号)对应出口PT 断线检查其它逻辑完全相同。
图12-2-2 低压闭锁方向限时电流速断保护逻辑图数字信号)对应出口PT 断线检查图12-2-3 低压闭锁相电流后加速段保护逻辑图12.2.3 三相一次自动重合闸1) 重合闸可选择同期检定或无压检定方式。
线路侧电压可接任意相电压和线电压，可通过界面设定线路电压相别。
2) 重合闸采用不对应启动方式；使用内部操作回路提供的断路器位置接点（TWJ 、HWJ 和HHJ ）做判断；控制回路断线可选择闭锁重合闸。
3) 重合闸充电时间为20s ，重合闸的“充电”和“放电”条件见表12-2-1。
（当重合闸投入时，装置界面状态行中出现“电池”标志用于显示重合闸状态：空心电池表示重合闸未充好电，中间带“1”的实心电池表示重合闸充电好且允许重合一次，中间带“2”的实心电池表示重合闸充电好且允许重合二次；重合闸不投入或保护退出运行时，不显示该标志。
）4) 为避免变压器出线近端发生故障，而线路开关跳开后重合在永久故障上对变压器绕组产生多次冲击，本装置设置“大电流闭锁重合闸”功能，该功能可通过控制字（d253）投退。
5) “闭锁重合闸”端子为外部闭锁信号，当定值d731为退出时该端子失效，可用于其他遥信。
6) 重合闸的整个动作应在整组复归时间T zzf 内完成，在T zzf 到达后重合闸整组复归，所有计数器清零，并清除所有标志。
当出现“放电”条件和重合闸动作全部完成后也整组复归。
三相一次重合T zzf =20s/120s （退/投同期检查），三相二次重合T zzf =100s 。
表12-2-1 重合闸的充/放电及启动条件1) “闭锁重合闸”有开入且定值d731为投入2) 断路器“合后”状态消失（HHJ= 0） 3) 控制回路断线（可投退）4) 低周、低压减载或过负荷保护动作于跳闸或不接地零序元件动作于跳闸 放电条件 （“或”逻辑）5) 大电流闭锁启动（可投退）1) 不满足重合闸放电条件2) 断路器在“合后”状态（HHJ = 1） 充电条件 （“与”逻辑）3) 断路器合位（TWJ = 0，HWJ=1）1) 重合闸已“充电”2) 断路器出现不对应状态（TWJ=1，HWJ=0，HHJ=1） 启动条件3) 三相无流d016=投入TWJ HHJ HWJ d253=Max(Ia 、Ib 、低周/过负荷动作 控制回路断线 d419=投入d731=图12-2-4 三相一次重合闸逻辑图12.2.4 低周减载1) 本装置采用分散分布式低周减载方案，设滑差闭锁和无滑差闭锁两段，两段可独立投退，其频率定值及动作时限可单独整定。
2) 当输入电压Uab 小于20V ，或测量频率超出45～55Hz 有效范围，视为频率测量回路异常，闭锁低周减载。
3) 由于频率测量取自母线电压Uab ，故在逻辑中加入断路器合位判据。
4) 两段低周减载均设有低电压闭锁和无流闭锁环节，其中低电压闭锁功能固定投入，无流闭锁环节可由控制字（d078）整定投退。
低电压闭锁门槛为20V 。
无流闭锁定值按躲过最小负荷电流整定（建议取为0.2A ）。
5) 低周减载返回频率为：整定值+0.05Hz 。
6) 低周减载的出口接点与保护跳闸接点相独立，设独立出口压板。
中央信号一 HWJ d078=Max(Ia 、Ib 、f>55Hz 或F105(数字信号) F105对应出口 闭锁重合闸图12-2-5 滑差闭锁低周减载逻辑图12.2.5 低压减载1) 低压减载设有断路器合位判据和可投退的无流闭锁环节，原理同低周减载。
2) 低压减载设置了可投退的电压滑差闭锁元件。
3) 为防止PT 断线引起的低压减载误动，加有“线电压大于20V”和“负序电压小于7V”的判据。
4) 低压减载为欠量继电器，电压返回系数取1.1。
5) 低压减载的出口接点与保护跳闸接点相独立，设独立出口压板。
中央信号一d420=Max(Ia 、Ib 、U 2F100(数字信号)F100对应出口 闭锁重合闸d439=图12-2-6 低压减载逻辑图12.2.6 定时限过电压保护过压保护取母线（线）电压做判断，保护逻辑中加有断路器合位判据，并可选择发信或跳闸。
d 026=HWJ对应出口 数字信号)数字信号)图12-2-7 定时限过电压保护逻辑图12.2.7 接地保护（零序过流保护）本装置的接地保护可满足不同接地系统的要求：对于不接地系统，采用零序方向过流保护，动作于告警或跳闸，其中方向元件可投退；对于直接接地系统，采用四段零序方向过流保护和一段零序过流后加速保护，动作于跳闸。
装置为此提供了两个零序电流的交流通道3Iol 和3Iog ，分别应用于不同的接地方式。
1) 中性点不接地系统的零序过流保护1) 零序方向元件投入时，若发生PT 断线可由控制字（d108）选择闭锁零序方向过流保护。
2) 由于零序电流互感器是套管型的，安装后应做极性试验。
不接地系统零序过流保护方向元件D0动作方程为（括号内为最大误差范围）()(°−°<<°+°1036033arg 1018000U I&&) （12-2-2）d018=数字信号) 对应出口 d129=投入 Do 不动作数字信号)图12-2-8 不接地系统零序过流保护逻辑图2) 直接接地系统的零序过流保护直接接地系统的接地保护包括四段零序方向过流和一段零序过流后加速元件，四段保护的逻辑完全相同，图12-2-9为I 段零序方向过流保护逻辑图。
四段零序过流保护的方向元件可独立投退，其动作方程为（括号内为最大误差范围）)10(9033arg )10(90110o o o o &&o −<<+−−oj o UeI （12-2-3）3Iog>d180 母线PT 电压相关保护动作d178=投入数字信号) 对应出口PT 断线检查d734=投入母线PT Do 动作图12-2-9 直接接地系统零序过流保护逻辑图零序后加速段有效时间为3s ，即在断路器由跳位变合位的3s 时间内无论手合或自动重合闸，后加速保护均有效。
