南瑞线路保护装置说明书

367G说明书

第十一章ISA367G线路保护测控装置367G为线路保护、测控一体化装置，实现输电线路的保护、测控、操作等功能。

采用标准4U （半层）机箱，由交流（WB7151）、CPU（WB720A）、操作（WB740B）、电源（WB760A）等4个插件组成，使用WB700总线板。

367G按面向对象、无人值班思想设计，既可分散安装，也可集中组屏。

硬件原理同第六章351G装置。

367G的通信口标准配置采用单CANBUS、不带打印功能、校时通过CANBUS广播（只有两个通信端子），若需采用双通信接口或其他通信方式、或需打印功能（10个通信端子、如附图P07端子虚线所示），需订货注明。

1保护配置说明本装置提供了非常丰富的保护元件，能够满足用户的各种要求，保护元件有：●相电流越限记录元件●三段式低电压闭锁方向过电流保护（方向元件、低压元件均可独立整定）●低压闭锁相电流加速段保护●小接地零序方向过流保护●滑差/无滑差闭锁低周减载●低压减载●三相一次重合闸●控制回路断线告警●母线PT断线告警●线路PT断线告警● 过负荷保护● 四段直接接地零序方向过流保护● 零序过流后加速保护 ● 外部非电量开入保护● 外部开入检同期检无压重合闸1.1 相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录。

1.2 相电流保护方向元件装置规定由母线流向线路为正方向，方向元件采用90°接线(Ia-Ubc/Ib-Uca/Ic-Uab)，正方向动作方程(括号内为最大误差范围)为：)10(90arg )10(9045-<<+--rj r U e I装置采用记忆电压消除近区三相短路时方向元件的死区，死区线电压门槛取9V 。

1.3 低电压闭锁过流保护本装置提供三段低压闭锁方向过流保护，各段保护的低压闭锁、方向、电流、时间定值均可独立整定。

限时速断和定时限过流保护方向元件处理与瞬时速断保护的方向元件处理有所不同，即当判断故障为近区反向三相故障时，该两段保护将闭锁3S ，3S 延时到后，如故障仍未切除，一定是相邻线路和设备的保护拒动，保护将动作，起到后备作用。

DSA311XC线路保护测控装置说明书

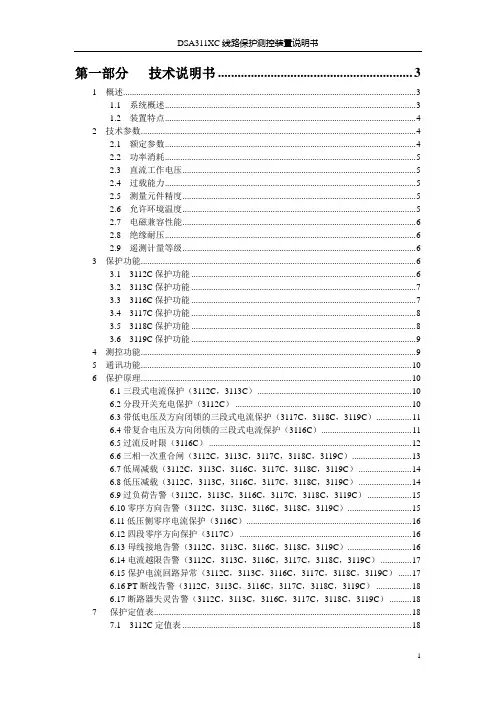

第一部分技术说明书 (3)1 概述 (3)1.1 系统概述 (3)1.2 装置特点 (4)2 技术参数 (4)2.1 额定参数 (4)2.2 功率消耗 (5)2.3 直流工作电压 (5)2.4 过载能力 (5)2.5 测量元件精度 (5)2.6 允许环境温度 (5)2.7 电磁兼容性能 (6)2.8 绝缘耐压 (6)2.9 遥测计量等级 (6)3 保护功能 (6)3.1 3112C保护功能 (6)3.2 3113C保护功能 (7)3.3 3116C保护功能 (7)3.4 3117C保护功能 (8)3.5 3118C保护功能 (8)3.6 3119C保护功能 (9)4 测控功能 (9)5 通讯功能 (10)6 保护原理 (10)6.1三段式电流保护（3112C，3113C） (10)6.2分段开关充电保护（3112C） (10)6.3带低电压及方向闭锁的三段式电流保护（3117C，3118C，3119C） (11)6.4带复合电压及方向闭锁的三段式电流保护（3116C） (11)6.5过流反时限（3116C） (12)6.6三相一次重合闸（3112C，3113C，3117C，3118C，3119C） (13)6.7低周减载（3112C，3113C，3116C，3117C，3118C，3119C） (14)6.8低压减载（3112C，3113C，3116C，3117C，3118C，3119C） (14)6.9过负荷告警（3112C，3113C，3116C，3117C，3118C，3119C） (15)6.10零序方向告警（3112C，3113C，3116C，3118C，3119C） (15)6.11低压侧零序电流保护（3116C） (16)6.12四段零序方向保护（3117C） (16)6.13母线接地告警（3112C，3113C，3116C，3118C，3119C） (16)6.14电流越限告警（3112C，3113C，3116C，3117C，3118C，3119C） (17)6.15保护电流回路异常（3112C，3113C，3116C，3117C，3118C，3119C） (17)6.16 PT断线告警（3112C，3113C，3116C，3117C，3118C，3119C） (18)6.17断路器失灵告警（3112C，3113C，3116C，3117C，3118C，3119C） (18)7 保护定值表 (18)7.1 3112C定值表 (18)7.2 3113C定值表 (20)7.3 3116C定值表 (21)7.4 3117C定值表 (22)7.5 3118C定值表 (24)7.6 3119C定值表 (26)第二部分使用说明书 (28)1 人机界面介绍 (28)1.1液晶显示内容介绍 (29)1.2六个指示灯的含义 (29)1.3按键的功能及其使用 (30)2 装置菜单介绍 (30)2.1交直流量测量值 (32)2.2信息记录 (34)2.3单元定值整定 (36)2.4保护定值投退和保护定值整定 (39)2.5测量定值整定 (43)2.6交流量精度调节 (44)2.7系统复归 (44)2.8信号复归 (44)3 遥信量介绍 (44)3.1 3112C，3113C，3118C，3119C遥信定义表 (44)3.2 3116C遥信定义表 (46)3.3 3117C遥信定义表 (47)4 遥测量介绍 (48)5 背板端子介绍 (49)5.1交流采样板 (49)5.2操作板 (50)5.3输入输出板 (51)5.4通讯端子 (52)6 装置检查 (52)6.1通电前检查 (52)6.2通电后检查 (52)7 311XC操作回路原理图 (53)第一部分技术说明书1 概述1.1 系统概述随着国家电力事业快速而深入的发展，对电网运行和管理自动化水平的要求越来越高。

国电南瑞110k'v备自投装置说明书

国电南瑞110k'v备自投装置说明书国电南瑞110kV备自投装置说明书引言：本文旨在详细介绍国电南瑞110kV备自投装置的功能、特点、使用方法以及相关注意事项，以帮助用户更好地了解和使用该装置。

一、装置概述国电南瑞110kV备自投装置是一种用于电力系统保护和自动化控制的设备。

它主要由故障信号检测模块、控制模块、通信模块和显示模块等组成。

该装置具有高可靠性、高精度、高速度的特点，能够实现电力系统的自动故障检测和快速切换。

二、装置功能1. 故障检测功能：装置能够实时监测电力系统中的故障信号，如短路、过电流等，并能迅速判断故障的类型和位置，为后续的保护控制提供准确的依据。

2. 自动切换功能：当电力系统出现故障时，装置能够自动进行电源切换，确保故障区域与正常区域的迅速隔离，保护电力设备的安全运行。

3. 数据传输功能：装置支持与上级调度控制中心的数据传输，能够实时向上级汇报电力系统的运行状态和故障信息，提供便于管理和决策的数据支持。

三、装置特点1. 高可靠性：装置采用先进的故障检测算法和可靠的硬件设计，能够在各种恶劣环境下正常工作，并具备自动故障恢复功能，提高系统的可靠性和稳定性。

2. 高精度：装置具有高精度的测量和判断能力，能够准确地判断故障类型和位置，确保对故障的快速响应，有效保护电力设备。

3. 高速度：装置具备快速的故障检测和切换速度，能够在故障发生时迅速做出响应，减少故障对电力系统的影响，提高系统的恢复速度。

4. 易于操作：装置操作界面简洁明了，采用人性化的设计，用户只需简单操作即可完成各项功能设置和参数调整，提高了操作的便捷性和效率。

四、装置使用方法1. 首先，确保装置连接电力系统的电源和信号线路正确无误。

2. 打开装置电源，待装置启动完成后，进入操作界面。

3. 在操作界面中，用户可根据需要设置故障检测的参数和切换规则，并进行相关的功能配置。

4. 完成参数设置后，装置将开始监测电力系统的运行状态，并实时显示故障信息和切换状态。

PRS-700系列线路保护装置使用说明

PRS-700系列线路保护装置使用说明Ver 1.00.070901编写：审核：批准：深圳南瑞科技有限公司二〇〇七年十月SZNARI/GD-10-18-02(1) 升级序号编辑人线路组版本号.定版日期 1.00.0709011修订人版本号.定版日期修订说明2修订人版本号.定版日期修订说明3修订人版本号.定版日期修订说明PRS-700系列线路保护装置使用说明编写：线路组1. 装置密码PRS-700系列线路保护装置密码分为2类：用户密码：“800”、“740”、“681”三者均可，该密码可以进入【整定】、【预设】、【调试】菜单的各个子菜单。

厂家密码：“483”可以用来进入【厂家】菜单的各个菜单。

2. 功能键的使用装置面板上有2个功能键，标识为F1和F2。

灵活的使用这两个功能键，将有意想不到的收获。

1、在巡检状态下同时按下“F1”和“F2”键，进入“定值组别切换”界面；2、在巡检状态下按“F2”键，可以复归事件记录和信号灯，但不能复归自检记录；3、定值“查看”/“整定”状态下按“F1”键，可在同组别“数值”和“投退”定值间切换；4、录波显示基本界面下按“F1”键，可将三路通道切换至一个坐标轴上显示；5、录波“查看界面二”下，按“F2”键，可进入到录波波形中单点值的查看页面；6、通讯“报文监视”界面下按“F1”键停止刷新界面显示的报文，按“F2”键恢复刷新；7、在“查看内存”界面下按“F1”键停止刷新界面显示的报文，按“F2”键恢复刷新；8、采样通道数据查看界面下按“F1”键停止刷新界面显示的数据，按“F2”键恢复刷新。

9、装置断电的情况下，按住“F1”，“F2”以及“返回”键，然后上电。

此时将不加载可执行文件。

管理程序上传不成功的时候，再次启动，往往FTP无法连接；使用该功能后，FTP便可以正常连接。

3. 隐藏菜单PRS-700系列装置都设置有隐藏菜单，在巡检界面按“F1”和“确认”键，会弹出主菜单，一级菜单最后一个菜单【厂家】为隐藏菜单。

RCS-900 系列线路及辅助保护装置使用与调试说明书

E
m 王三2 αE工二E王二3 αE工:::I2:!二
⑧也 B事。
O
cr:r:工二:JD:)
JF屯哥 q工工二二=
=二二二 2 锺工.'1.'己
...比…
l
O
@
@
」
各保护装置仅面板标识及指示灯定义不同，指示灯定义如下:
运行
充电逼迫异常跳闸告阐盹位告
11
帽亏罩
四
团
运行
团 τV 断或
团
充电
回
国
2.3.3 打印报告
本菜单选择打印定值清单、动作报告、自检报告、压板变位、保护状态、程序版本。
打印动作报告时需选择动作报告序号，动作报告中包括动作元件、动作时间、动作初始
状态、开关变位、动作波形、对应保护定值等，其中动作报告记忆最新
128 次(或 64
次) ，故障录波只记忆最新 24 次。
2.3.4 整定定值
8
3.4.5 距离保护...............................9 .......
3.4.6 工频变化量距离保护..........................9.......
3.4.7 零序保护 CRCS-901/902/931)
10
3.4.8 零序保护 CRCS-941 、RCS-943)
，k)
NARI.RELAYS 自检报告序号
RCS- IO)O 系列线路及辅助保护装置使用与调试说明节
自检 001 01一 o 1-0 11~'> 自检报告时间
11:22:33:444M:-1
自检报告信息一斗 TV 断线
按装置 EJ 屏上复归按钮可切换显示跳闸 1E告、自检报告和装置正常运行状态，除了

NSR618RF-D60线路保护测控装置技术使用说明书

NS2000变电站综合自动化系统NSR618RF-D60线路光纤纵差保护测控装置技术使用说明书(资料版本号:V3.13)国电南瑞科技股份有限公司安全信息使用产品前，请仔细阅读本章节本章叙述了使用产品前的安全预防建议。

在安装和使用时，本章内容必须全部阅读且充分理解。

忽略说明书中相关警示说明，因不当操作造成的任何损害，我公司不承担相应责任。

警示标记定义本手册中将会用到以下警示标记和标准定义：危险!意味着如果安全预防措施被忽视，则会导致人员死亡、严重的人身伤害，或严重的设备损坏。

警告!意味着如果安全预防措施被忽视，则可能导致人员死亡、严重的人身伤害，或严重的设备损坏。

警示!意味着如果安全预防措施被忽视，则可能导致轻微的人身或设备损坏。

本条特别适用于对装置的损坏及可能对被保护设备的损坏。

操作指导及警告危险!在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。

该回路开路会产生极端危险的高压。

警告!为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本的使用手册和您手中的产品兼容。

警告!电气设备在运行时，某些部件可能带有危险的高电压。

不正确的操作可能导致严重的人身伤害或设备损坏。

只有合格的工作人员才允许对装置进行操作或在装置附近工作。

工作人员需熟知本手册中所提到的注意事项和工作流程，以及安全规定。

特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。

如果不遵守可能导致严重的人身伤亡或设备损坏。

警告!●裸露端子在装置带电运行时不要触碰裸露的端子等，因为可能会产生危险的高电压。

●残余电压在装置电源关闭后，直流回路中仍然可能存在危险的电压。

这些电压需在数秒钟后才会消失。

●接地装置的接地端子必须可靠接地。

●运行环境该装置只允许运行在技术参数所规定的环境条件下，而且运行环境不能存在异常震动。

●额定值在接入交流电压电流回路或直流电源回路时，请确认他们符合装置的额定参数。

●印刷电路板在装置带电时，不允许插入或拔出印刷电路板，这样可能导致装置不正确动作。

南瑞RCS-9613CS线路光纤纵差保护装置操作指(精)

南瑞 RCS-9613CS 线路光纤纵差保护装置操作指导书一:应用范围:RCS-9613CS 适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤纵差和电流保护及测控装置。

在大庆石化公司范围内 6kV 变电所进线普遍使用,化工区光差改造项目涉及 10个二级单位的 36个变电所 175套综保装置。

二、使用说明:2.1装置的正面面板布置图。

2.2指示灯说明“运行”灯为绿色,装置正常运行时点亮。

“报警”灯为黄色,当发生报警时点亮。

“跳闸”灯为红色,当保护跳闸时点亮,在信号复归后熄灭。

“合闸”灯为红色,当保护合闸时点亮,在信号复归后熄灭。

“跳位”灯为绿色,当开关在分位时点亮。

“合位”灯为红色,当开关在合位时点亮。

2.3键盘说明:“ △”光标上移一行或上翻一页““ ”光标左移动一格,或启动装置,启动打印“ ”光标右移一格,或启动装置,或启动打印“+” 修改 , 增加数值“-” 修改 , 减小数值“ 确定” 进入下一级菜单或确认当前修改 , 执行当前操作“ 取消” 返回上一级菜单或取消当前修改 , 取消当前操作“ 复位” 系统重新启动 , 正常运行时请勿随意触按2.4液晶显示说明2.4.1主画面液晶显示说明装置上电后,正常运行时液晶屏幕将显示主画面,格式如下:2.4.2保护动作时液晶显示说明本装置能存储 64次动作报告,当保护动作时,液晶屏幕自动显示最新一次保护动作报告, 当一次动作报告中有多个动作元件时, 所有动作元件将滚屏显示,格式如下:2.4.3运行异常时液晶显示说明本装置能存储 64次运行报告,保护装置运行中检测到系统运行异常则立即显示运行报告, 当一次运行报告中有多个异常信息时, 所小数点前三位为整组动作的序号,由装置启动到装置返回为一次整组动作。

小数点后两位为在一次整组中各动作(返回元件的排列次序,在跳闸报告显示中仅显示动作元件。

□□□·□□ □□ □□ □□ □□ □□ □□ □□□□ □□□ □□□·□□ A □□□□□□动作元件的动作时刻年、月、日时、分、秒、毫秒前三个方框为故障相显示 (ABC, 后五个方框为最大故障相电流(以过流保护动作为例保护动作元件系统频率显示装置当前运行的定值区号实时保护 CT 的 A 、 C 相电流平均值实时线电压平均值保护实时时钟,年、月、日、时、分、秒有“ . ”显示时,表示装置正在硬件对时重合闸充电标记, 实心时表示重合闸充电有异常信息将滚屏显示,格式如下:2.4.4自检出错时液晶显示说明本装置能存储 64次装置自检报告,保护装置运行中,硬件自检出错将立即显示自检报告, 当一次自检报告中有多个出错信息时, 所有自检信息将滚屏显示,格式如下:2.4.5命令菜单使用说明本装置不提供单独的复归键,在主画面按‘确认’键可实现复归功能。

南瑞RCS-9612Ⅱ运行规程(35kV线路保护)

高皇变35kV线路保护装置（RCS-9612AⅡ）运行规程1．基本配置RCS-9612AⅡ适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的方向线路及测控装置，也可用作110kV接地系统中的电流电压保护及测控装置。

可在开关柜就地安装。

保护主要功能有：1）三段式可经低电压闭锁的定时限方向过流保护；2）零序过流保护/小电流接地选线；3）三相一次重合闸（检无压、同期、不检）；4）一段定值可分别独立整定的合闸加速保护（可选前加速或后加速）；5）低周减载保护等；6）独立的操作回路及故障录波；7)过负荷保护。

测控主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）UA、UB 、UC、U、UAB、UBC、UCA、IA、IB、I、P、Q、COS 、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5)4路脉冲输入。

2．技术数据1）额定数据直流电源：220V,110V 允许偏差+15%，-20%交流电压：100/3V，100V交流电流：5A,1A频率：50Hz2）功耗交流电压：<0.5V A/相交流电源：<1V A/相(I=5A)<0.5V A/相(I=1A)直流回路：正常<15W跳闸<25W3)主要技术指标○1定时限过流电流定值：0.1 In ~20 In事件定值：0~100S定值误差：<5%○2重合闸重合闸时间：0.1~9.9S定值误差：<5%○3低周减载低周定值：45Hz~50Hz低周闭锁：10V~90Vdf/dt闭锁：0.3Hz/s~10Hz/s 定值误差：<5%其中频率误差：<0.01Hz ○4遥测量计量等级电流：0.2级其他：0.5级○5遥信分辨率：<2ms信号输入方式：无源接点3．该站35kV线路所用保护说明1）定时限过流本装置设三段式定时限过流保护，每段均可通过控制字选择经方向或经低电压闭锁，各段电流及时间可独立整定，分别设置整定控制字控制这三段保护的投退。

第3章311G说明书

2.5
零序电流保护整定计算复杂，但考虑到它很简单，并为许多用户习惯，因此本装置仍提供四段零序电流保护供用户选用，若某一段不投入运行，可将其定值整定为相邻段定值，而该段的时限整定为最大值10S。
各段方向元件可独立投退，其正方向判据为：。当不满足正方向判据或者零序电压电流低于门槛时( 或零序IV段定值)，零序反方向元件动作。
2.1.1
式中：为固定阈值。应按末端两相短路时最小的负序电流整定，即（为灵敏度系数）。
在两相和单相短路接地时的较两相短路时要小，因此，在启动元件中增加了分量以保证在接地故障时的灵敏度。为此，应计算末端两相和单相短路接地时的最小和，进而决定应当选择的最小值，使得在两种接地故障时的灵敏度都能满足要求，做到各种不对称故障时灵敏度基本相同。
2.7
弱馈线的电源容量很小，正常自线路吸收功率，线路故障时供出的短路电流小于负荷电流。由于有电源变压器高压侧中性点接地，线路上发生不对称故障时启动元件能够启动，对称故障启动元件为了避开负荷侧灵敏度不足，为此本装置设突变量电流启动元件专用来在三相短路时启动保护。
由于电源容量很小，对线路故障可假设无电源进行分析。接地故障时由于变压器中性点接地，可以有相当大的零序电流流过，由于系统容量很小，等值电源的正、负序阻抗远大于变压器的零序阻抗，因而正、负序电流很小，因而可近似认为；由于电源容量很小，故障相电压显著下降，变压器的健全相以高压侧为原边，低压侧为副边，而故障相以低压侧为原边，高压侧为副边，短路功率由健全相经低压侧流向故障相，再由故障相高压侧流向故障点，因此，线路保护的故障相距离继电器能正确测量。但BC两相短路接地时，可能出现，，，，相间距离继电器变得不灵敏，如果满足，则确认为弱电源，用B相或C相零序全阻抗继电器测量。其动作判据为：或

RCS-931南瑞线路保护

2 314如上图：1.液晶显示屏2.指示灯3.操作键盘4.信号复归按钮保护配置RCS-931系列保护包括以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速I段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护，RCS-931系列保护有分相出口，配有自动重合闸功能，对单或双母线接线的开关实现单相重合、三相重合和综合重合闸。

具体型号：RCS-931AML后缀含义为：A：两个延时段零序方向过流。

M：光纤通信为2048kbit/s数据接口、两个M 为两个2048kbit/s数据接口。

L：过负荷告警，过流跳闸。

额定电气参数：直流电源：220V，110V 允许偏差：+15%，-20%交流电压：100/√3V（额定电压Un）交流电流：5A，1A（额定电流In）频率：50Hz/60Hz过载能力：电流回路：2倍额定电流，连续工作10倍额定电流，允许10S40倍额定电流，允许1S电压回路：1.5倍额定电压，连续工作功耗：交流电流：＜1VA/相（In=5A）＜0.5VA/相（In=1A）交流电压：＜0.5VA/相直流：正常时＜35W跳闸时＜50W主要技术指标1)整组动作时间工频变化量距离元件：近处3~10ms 末端＜20ms差动保护全线路跳闸时间：＜25ms（差流＞1.5倍差动电流定值）距离保护I 段：≈20ms2)启动元件电流变化量启动元件，整定范围0.02In~30In零序过流启动元件，整定范围0.02In~30In3)工频变化量距离动作速度：＜10ms（△Uop＞2Uz时）整定范围：0.1~7.5Ω（In=5A） 0.5~37.5Ω（In=1A）。

南瑞RCS-931E线路保护说明书

3 软件工作原理 ................................................................................................................................................ 5
3.1 装置总起动元件 .................................................................................................................................... 5 3.2 工频变化量距离继电器 ........................................................................................................................ 6 3.3 电流差动继电器 .................................................................................................................................... 7 3.4 零序方向继电器 .................................................................................................................................. 13 3.5 距离继电器.......................................................................................................................................... 14 3.6 重合闸.................................................................................................................................................. 18 3.7 正常运行程序...................................................................................................................................... 20 3.8 各保护方框图...................................................................................................................................... 22 3.9 远跳、远传.......................................................................................................................................... 28 3.10 纵联标识码.......................................................................................................................................... 29

南瑞RCS-917C高压并联可控电抗器保护装置说明书

目
1 1.1 1.2 1.3 2
录
概述 ...........................................................................................................................................1 应用范围 ...........................................................................................................................1 性能特征 ...........................................................................................................................1 保护配置 ...........................................................................................................................2
ZL_YJBH0102.0706
RCS-917C 型高压可控并联电抗器成套保护装置
技术和使用说明书
南京南瑞继保电气有限公司版权所有 2007
Ver 3.XX
本公司保留对此说明书修改的权利，届时恕不另行通知。产品与说明书不符之处，以实际产品为准。更多产品信息，请访问互联网：/
3
保护工作原理 ......................................................................................................................... 10 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 3.10 3.11 3.12 3.13 3.14 3.15 3.16 3.17 3.18 装置起动元件 ................................................................................................................. 10 差动速断保护 ................................................................................................................. 11 可控电抗的稳态比例差动保护 .....................................................................................11 TA 饱和的识别方法 .......................................................................................................12 可控电抗差动速断保护 .................................................................................................12 差回路的异常情况判别 .................................................................................................12 可控电抗稳态比率差动的动作逻辑 .............................................................................13 可控电抗工频变化量比率差动 .....................................................................................14 可控电抗零序比率差动保护 ......................................................................................... 16 固定电抗稳态比例差动保护 .....................................................................................18 固定电抗的零序差动保护 .............................................................................................19 可控电抗的匝间保护 .................................................................................................20 过流保护.....................................................................................................................21 零序过流保护.............................................................................................................23 控制绕组电压差动保护 .............................................................................................23 间隙保护.....................................................................................................................24 过负荷保护 ................................................................................................................. 24 TA 、TV 异常判别原理 .................................................................................................24

变电站保护装置面板指示说明

变电站保护装置⾯板指⽰说明1、南瑞RCS-931（901、902、）线路保护装置⾯板：⾯板指⽰灯介绍：● “运⾏”灯为绿⾊，装置正常运⾏时点亮；不亮或闪亮时表⽰装置异常，需要处理。

● “TV 断线”灯为黄⾊灯，装置正常运⾏时不亮；黄灯亮时说明PT 回路断线或失压。

● “充电”灯为黄⾊灯，是重合闸充电状态指⽰灯；黄灯亮时说明重合闸在充电投⼊状态，黄灯不亮说明重合闸功能退出或装置回路已经放电。

● “通道异常”灯为黄⾊灯，保护正常运⾏时不亮；黄灯亮时说明保护通道数据异常或接受不到正确数据；⼀般误码⽐较多时也容易报通道异常。

● “跳A ”灯为红⾊灯，装置正常运⾏时不亮；红灯亮时说明保护启动A 相跳闸出⼝，此时应检查保护各类信号及故障录波报告等信息。

● “跳B ”灯为红⾊灯，装置正常运⾏时不亮；红灯亮时说明保护启动B 相跳闸出⼝，此时应检查保护各类信号及故障录波报告等信息。

● “跳C ”灯为红⾊灯，装置正常运⾏时不亮；红灯亮时说明保护启动C 相跳闸出⼝，此时应检查保护各类信号及故障录波报告等信息。

● “重合闸”灯为红⾊灯，装置正常运⾏时不亮；红灯亮时说明重合闸（功能）保护动作，此时应检查保护各类信号、故障录波报告及开关跳闸等信息。

2、南瑞操作继电器箱CZX-12R2（12A ）装置⾯板：⾯板指⽰灯介绍：左边第⼀⾏“OP ”灯三个：分别是开关第⼀组操作电源ABC 相的合闸位置指⽰灯，开关某相在分位时相应的灯熄灭，正常运⾏时三个灯都亮；右边第⼀⾏“OP ”灯三个：分别是开关第⼆组操作电源ABC 相的合闸位置指⽰灯，开关某相在分位时相应的灯熄灭，正常运⾏时三个灯都亮；左边第⼆⾏“TA/TB/TC ”灯三个：分别是开关第⼀组ABC 相的保护跳闸位置指⽰灯，开关某相保护跳闸时相应的灯点亮，正常运⾏或没有保护出⼝时不亮；右边第⼆⾏“TA/TB/TC ”灯三个：分别是开关第⼆组ABC 相的保护跳闸位置指⽰灯，开关某相保护跳闸时相应的灯点亮，正常运⾏或没有保护出⼝时不亮；“CH ”灯：表⽰有重合闸动作出⼝，正常运⾏时不亮，有重合闸出⼝时才点亮。

PRS-700系列线路保护装置使用说明

PRS-700系列线路保护装置使用说明Ver 1.00.070901编写：审核：批准：深圳南瑞科技有限公司二〇〇七年十月SZNARI/GD-10-18-02(1) 升级序号编辑人线路组版本号.定版日期 1.00.0709011修订人版本号.定版日期修订说明2修订人版本号.定版日期修订说明3修订人版本号.定版日期修订说明PRS-700系列线路保护装置使用说明编写：线路组1. 装置密码PRS-700系列线路保护装置密码分为2类：用户密码：“800”、“740”、“681”三者均可，该密码可以进入【整定】、【预设】、【调试】菜单的各个子菜单。

厂家密码：“483”可以用来进入【厂家】菜单的各个菜单。

2. 功能键的使用装置面板上有2个功能键，标识为F1和F2。

灵活的使用这两个功能键，将有意想不到的收获。

1、在巡检状态下同时按下“F1”和“F2”键，进入“定值组别切换”界面；2、在巡检状态下按“F2”键，可以复归事件记录和信号灯，但不能复归自检记录；3、定值“查看”/“整定”状态下按“F1”键，可在同组别“数值”和“投退”定值间切换；4、录波显示基本界面下按“F1”键，可将三路通道切换至一个坐标轴上显示；5、录波“查看界面二”下，按“F2”键，可进入到录波波形中单点值的查看页面；6、通讯“报文监视”界面下按“F1”键停止刷新界面显示的报文，按“F2”键恢复刷新；7、在“查看内存”界面下按“F1”键停止刷新界面显示的报文，按“F2”键恢复刷新；8、采样通道数据查看界面下按“F1”键停止刷新界面显示的数据，按“F2”键恢复刷新。

9、装置断电的情况下，按住“F1”，“F2”以及“返回”键，然后上电。

此时将不加载可执行文件。

管理程序上传不成功的时候，再次启动，往往FTP无法连接；使用该功能后，FTP便可以正常连接。

3. 隐藏菜单PRS-700系列装置都设置有隐藏菜单，在巡检界面按“F1”和“确认”键，会弹出主菜单，一级菜单最后一个菜单【厂家】为隐藏菜单。

南瑞RCS产品说明

5 RCS-9000系列保护测控装置RCS-9611馈线保护测控装置适用于110KV以下电压等级的非直接接地系统或小电阻接地系统。

保护方面的主要功能有：1）二段定时限过流保护；2）零序过流保护/小电流接地选线；3）三相一次重合闸（检无压或不检）；4）过负荷保护；5）一段定值时间可分别独立整定的合闸加速保护（前加速或后加速）；6）低周减载保护；7）独立的操作回路及故障录波。

测控方面的主要功能有：1）9路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）P、Q、IA、IC、UA、UB、UC、UAB、UBC、UCA、U0、F、COSф等13个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。

RCS-9611A馈线保护测控装置适用于110KV以下电压等级的非直接接地系统或小电阻接地系统，也可用作110KV接地系统中的电流电压保护及测控装置。

保护方面的主要功能有：1）三段定时限过流保护，其中第三段可整定为反时限段；2）三段零序过流保护/小电流接地选线；3）三相一次重合闸（检无压或不检）；4）过负荷保护；5﹚过流/零序合闸加速保护（前加速或后加速）；6）低周减载保护；7）独立的操作回路及故障录波。

测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）P、Q、IA、IC、UA、UB、UC、UAB、UBC、UCA、U0、F、COSф等13个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。

RCS-9612线路保护测控装置适用于110KV以下电压等级的非直接接地系统或小电阻接地系统。

保护方面的主要功能有：1）三段式可经低电压闭锁的定时限方向过流保护；2)零序过流保护/小电流接地选线；3)三相一次重合闸(检无压，同期，不检)；4)合闸加速保护(可选前加速或后加速)；5)低周减载保护等；6)独立的操作回路及故障录波。

NSR201R系列技术说明书V3_30

NSR201R(Z/P/C)110kV线路保护测控装置技术使用说明书NSR201R-0009R2009 V3.30国电南瑞科技股份有限公司2009年3月编写：许捷曹团结于海波蒋雷海袁浩马新平吴海田小峰黄国方周斌沈健审核：俞拙非批准：陈建玉* 本说明书适用于NSR201R 系列装置V3.3X版本程序* 产品与说明书不符之处，以实际产品为准* 更多产品信息，请访问互联网：目录1 概述 (1)1.1 应用范围 (1)1.2 装置功能 (1)1.3 主要功能特点 (2)1.4 装置特点 (3)2 技术条件 (4)2.1符合的主要标准 (4)2.2 额定参数 (4)2.3 过载能力及精确工作能力 (4)2.4 功率消耗 (4)2.5 输出接点负载能力 (4)2.6电磁兼容性能 (5)2.7 绝缘性能 (5)2.8 环境参数 (5)2.9 主要保护元件技术指标 (5)2.10 纵联光纤通信接口技术指标 (7)3 软件与保护原理 (8)3.1 总述 (8)3.2 起动元件 (8)3.3 距离保护 (9)3.4 振荡闭锁 (15)3.5 零序（方向）过流保护 (16)3.6 变压器远后备保护 (18)3.7 双回线相继速动 (19)3.8 不对称故障相继速动 (19)3.9 过电流附加段 (20)3.10 过负荷 (20)3.11 TA、TV断线检测 (20)3.12 自动重合闸 (21)3.13 低周减载与低周解列 (23)3.14 低压解列 (23)3.15 故障录波与故障测距 (24)3.16 高频纵联保护 (24)3.17 纵联电流差动保护 (26)4 定值内容及整定说明 (31)4.1 NSR201R(Z)保护定值与系统参数清单 (31)4.2 NSR201R(Z)保护定值与系统参数整定说明 (33)4.3 NSR201R(P)保护定值与系统参数清单 (36)4.4 NSR201R(P)保护定值与系统参数整定说明 (38)4.5 NSR201R(C)保护定值与系统参数清单 (39)4.6 NSR201R(C)保护定值与系统参数整定说明 (42)4.7相继速动功能整定说明 (42)4.8通讯参数定值 (43)5 装置硬件 (45)5.1 电源模件（DC） (45)5.2 CPU模件（CPU） (48)5.3交流模件（AC） (50)5.4 开入模件（DI） (52)5.5 开出模件（DO） (55)5.6 断路器操作回路模件（SWJ） (56)5.7 电压切换模件（YQJ） (59)5.8 网络扩展模件（NET4-V1） (60)5.9 人机界面模件（HMI） (62)6 安装及接线 (63)6.1 装置外观 (63)6.2 机械结构与安装尺寸 (64)6.3 端子接线图 (65)7 装置运行与监视 (69)7.1 指示灯说明 (69)7.2 装置运行与维护 (69)7.3 保护动作指示 (72)8 使用操作 (73)8.1 按键操作方法 (73)8.2 菜单和显示 (73)8.3 定值管理 (77)8.4 精度校准 (77)8.5 出口传动 (78)8.6 通电检查 (78)附录1 订货须知 (79)附录2 调试大纲 (81)2.1 试验注意事项 (81)2.2 交流回路校验 (81)2.3 输入接点检查 (81)2.4 输出接点检查 (81)2.5 整组试验 (81)2.6 打印动作报告 (84)附录3 光纤通道调试方法 (85)3.1 专用光纤通道的调试步骤 (85)3.2 复用通道的调试步骤 (85)附录4 PT检修功能使用说明 (87)1 概述1.1 应用范围NSR201R系列线路保护测控装置是基于32位微处理器（MCU）和32位浮点型数字信号处理器（DSP）的新型数字式线路保护装置，主要适用于110kV输电线路的主后备一体化保护。

南瑞RCS-902BF_M_说明书

NARI-RELAYS
RCS-902BF 型超高压线路成套保护装置

R C S - 9 0 2 B F 、 R C S - 9 0 2 B F M 型超高压线路成套保护装置
1 概述
RCS-902BF、RCS-902BFM 的保护基本功能同 RCS-902B，其后缀‘F’含义为 fiber（光纤），即保护装置具备光纤接口，以数字通道作为传输通道。其中 RCS-902BF 为 64Kb/s 数据通信接口，RCS-902BFM 为 2048Kb/s 数据通信接口。与 RCS-902B 不同，RCS-902BF、RCS-902BFM 具备远跳远传功能，所以其 OUT1 板亦不同于常规 RCS-902B。因此，RCS-902BF 的硬件同 RCS-931A 的硬件， RCS-902BFM 的硬件同 RCS-931AM 的硬件。RCS-902BF 与 RCS-902BFM 仅数字接口不同，保护功能完全一致，调试方法也相同。本说明书着重说明 RCS-902BF、 RCS-902BFM 保护与常规 RCS-902B 保护的不同之处，其他部分请参考《RCS-902 说明书》。
南瑞继保电气有限公司版权所有 2003.12（V1.2）
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：
目录
1 概述........................................................................................................................................................1
数据接收 64Kb/s 去SCC

南京南瑞 LFP-941A(B.D.J.S) 高压线路成套保护装置技术说明书

LFP-941A（B.D.J.S）型输电线路成套保护装置 VER. 3.0LFP-941A(B.D.J.S)型高压线路成套保护装置技术说明书1 装置的应用LFP-941A(B.D.J.S)为由微机实现的数字式高压线路成套快速保护装置。

它包括完整的三段相间和接地距离及四段零序方向过流保护。

此外LFP-941B还包括以复合式距离方向元件和零序方向元件为主体的高频保护，由工频变化量距离元件构成的快速Ⅰ段保护。

LFP-941A用于无特殊要求的110KV高压输电线路。

LFP-941B用于要求全线路快速跳闸的110KV高压输电线路。

LFP-941D用于负荷变化频繁的110KV高压输电线路(如负荷为电气化铁路、大型冶炼电炉等) 。

LFP-941J 为满足用户的特殊需要，在LFP-941A的基础上改进，(包括增加前加速功能、速跳段加可整定的延时、重合闸检母线无压等等）LFP-941S用于中性点经电阻接地的35KV高压输电线路(以上海地区为多)以上装置均设有三相一次重合闸功能，带有跳合闸操作回路以及交流电压切换回路。

２装置的性能特征2.1 LFP-941A(D.J.S)型装置设有两个单片机插件，对LFP-941B型装置则设有三个单片机插件。

ａ）CPU1插件为装置的纵联保护，由四边形距离继电器配以超范围整定的工频变化量距离继电器构成了距离方向元件和零序方向元件，经通道配合组成全线路快速跳闸的纵联保护；此外还具有由Ⅰ段工频变化量距离继电器构成无需通道的快速独立跳闸段。

(仅LFP-941B 有)1LFP-941A （B.D.J.S ）型输电线路成套保护装置 VER. 3.02ｂ）CPU2插件为三阶段式相间和接地距离及四段零序保护,以及重合闸逻辑。

ｃ）MONI 插件为起动和管理机，内设整机总起动元件，该起动元件与纵联保护和距离及零序保护在电子电路上（包括数据采集系统）完全独立，动作后开放保护出口电源。

另外,MONI 还提供人机对话的通讯接口。

NRL512说明书

用户必读感谢您使用浙江南瑞电力自动化有限公司生产的NRX－500系列微机保护装置。

在安装和使用本系列装置前，请您注意以下提示：➢收到装置后，请核对与您所订购之型号、规格是否相符；➢装置的额定参数、操作电源电压是否符合使用要求；➢请检查装置是否存在外观损伤，配套的说明书、出厂检验报告、合格证、接线端子台及安装附件是否齐全；➢在安装、调试前请仔细阅读本说明书，并按照说明书的指引进行安装、测试和使用；➢该装置由电子器件构成，为防止装置损坏，严禁私自拆卸装置插件及带电插拔外部接线端子；➢请使用合格的测试仪器和设备对装置进行试验和检测；➢装置在测试和使用时，接地端子（B15）及外壳要可靠接地；➢装置安装完毕后，请仔细检查接线，确定正确后方可通电调试，以免造成产品的损坏；➢装置出厂密码是：0000，此密码可在系统参数中修改，修改后请注意保存，以免遗失；➢装置不可在运行状态下修改保护定值，修改定值时要“先整定定值,后投入保护功能”以免造成误动作。

目录一概述 (1)1.1适用范围 (1)1.2功能配置 (1)二、技术参数 (2)2.1工作环境条件 (2)2.2额定电气参数 (2)2.3主要技术指标 (3)三、保护原理（逻辑图） (4)四、结构和开孔尺寸 (8)五、接线端子定义 (9)六、操作说明 (10)6.1面板说明 (10)6.2正常运行状态 (11)6.3主菜单 (11)6.4采样数据 (12)6.5定值整定 (13)6.6系统参数 (14)6.7时钟 (14)6.8历史事件 (15)6.9传动试验 (15)七、定值清单 (16)7.1NRL-511定值清单 (16)7.2NRL-512定值清单 (18)八、系统参数清单 (19)九、调试大纲 (20)9.1装置通电前的检查 (20)9.2装置接线说明 (20)9.3装置通电检查 (20)9.4开入、开出回路的检查 (21)9.5定值的设置 (21)9.6整组试验 (21)9.7其它注意事项 (21)十、常见故障排除 (21)十一、三包服务 (22)十二、接线原理图 (22)一概述1.1 适用范围NRL-51X系列数字线路保护测控装置适用于110kV及以下电压等级的经消弧线圈接地或不接地系统中，可集中组屏，也可在开关柜就地安装，全面支持变、配电所综合自动化系统。
