射频通信常用术语

工作频率混频器是多频工作器件，除指明射频信号工作频率外，还应注意本振和中频频率应用范围。

噪声系数混频器的噪声定义为：NF=Pno/Pso Pno是当输入端口噪声温度在所有频率上都是标准温度即T0=290K时，传输到输出端口的总噪声资用功率。

Pno主要包括信号源热噪声，内部损耗电阻热噪声，混频器件电流散弹噪声及本振相位噪声。

Pso为仅有有用信号输入在输出端产生的噪声资用功率。

变频损耗混频器的变频损耗定义为混频器射频输入端口的微波信号功率与中频输出端信号功率之比。

主要由电路失配损耗，二极管的固有结损耗及非线性电导净变频损耗等引起。

1dB压缩点在正常工作情况下，射频输入电平远低于本振电平，此时中频输出将随射频输入线性变化，当射频电平增加到一定程度时，中频输出随射频输入增加的速度减慢，混频器出现饱和。

当中频输出偏离线性1dB时的射频输入功率为混频器的1dB压缩点。

对于结构相同的混频器，1dB压缩点取决于本振功率大小和二极管特性，一般比本振功率低6dB。

动态范围动态范围是指混频器正常工作时的微波输入功率范围。

其下限因混频器的应用环境不同而异，其上限受射频输入功率饱和所限，通常对应混频器的1dB压缩点。

如果有两个频率相近的微波信号fs1和fs2和本振fLO一起输入到混频器，由于混频器的非线性作用，将产生交调，其中三阶交调可能出现在输出中频附近的地方，落入中频通带以内，造成干扰，通常用三阶交调抑制比来描述，即有用信号功率与三阶交调信号功率比值，常表示为dBc。

因中频功率随输入功率成正比，当微波输入信号减小1dB时，三阶交调信号抑制比增加2dB。

隔离度混频器隔离度是指各频率端口间的相互隔离，包括本振与射频，本振与中频，及射频与中频之间的隔离。

隔离度定义为本振或射频信号泄漏到其它端口的功率与输入功率之比，单位dB。

本振功率混频器的本振功率是指最佳工作状态时所需的本振功率。

原则上本振功率愈大，动态范围增大，线性度改善（1dB压缩点上升，三阶交调系数改善）。

通信专业术语

通信专业术语通信专业术语是通信领域中用于描述通信技术、理论和相关概念的专门术语。

这些术语不仅在学术界中被广泛使用，而且在实际应用中也是必不可少的。

本文将为您介绍一些常见的通信专业术语，帮助您更好地理解和应用通信技术。

一、调制解调器（Modem）调制解调器是将数字信号转换为模拟信号和将模拟信号转换为数字信号的设备。

在通信中，调制解调器用于将计算机产生的数字信号转换为传输线路所能传输的模拟信号，以便进行远程通信。

调制解调器通常包括调制器和解调器两个部分，调制器将数字信号转换为模拟信号，解调器则将模拟信号还原为数字信号。

二、宽带（Broadband）宽带是指传输速率较高、带宽较宽的通信方式或设备。

与窄带相比，宽带可以同时传输更多的数据信息，提供更快的网络连接速度。

宽带通信技术已经成为现代通信的主流，广泛应用于互联网、电视、电话等领域。

三、频谱（Spectrum）频谱是指电磁波在某一特定范围内的频率分布情况。

在通信中，频谱被划分为不同的频段，用于不同的通信服务和技术。

常见的频谱划分包括无线电频谱、光纤频谱等。

通过合理利用频谱资源，可以实现更高效、稳定的通信传输。

四、光纤（Optical Fiber）光纤是一种用于传输光信号的导波介质，由一个或多个细长、柔韧的光纤芯心和包覆在外的护套组成。

光纤通信技术利用光纤作为传输介质，能够实现高速、大容量的信息传输。

相比传统的铜缆，光纤具有传输距离长、带宽大、抗干扰性好等优势。

五、协议（Protocol）协议是一种规定通信双方数据交换方式和数据格式的约定。

在通信过程中，通信双方通过遵守协议来进行数据的传输和解析，以确保信息的准确性和完整性。

常见的通信协议包括TCP/IP协议、HTTP协议等。

六、无线局域网（Wireless Local Area Network，WLAN）无线局域网是一种基于无线通信技术的局域网，通过无线信号传输数据。

无线局域网通常由无线路由器和无线设备组成，用户可以通过无线设备连接至无线局域网，实现无线上网和数据传输。

射频术语(dB)全面解析

射频术语（dB）全面解析dB，dBi,dBd,dBc，dBm，dBw的具体含义在无线通信行业，经常会涉及到dB，dBi,dBd,dBc，dBm，dBw的问题，其定义如下：1、dBdB是一个表征相对值的值，纯粹的比值，只表示两个量的相对大小关系，没有单位，当考虑甲的功率相比于乙功率大或小多少个dB时，按下面计算公式：10log （甲功率/乙功率），如果采用两者的电压比计算，要用20log（甲电压/乙电压）。

[例]甲功率比乙功率大一倍，那么10lg（甲功率/乙功率）=10lg2=3dB。

也就是说，甲的功率比乙的功率大3dB。

反之，如果甲的功率是乙的功率的一半，则甲的功率比乙的功率小3dB。

2、dBi和dBddBi和dBd是表示天线功率增益的量，两者都是一个相对值，但参考基准不一样。

dBi的参考基准为全方向性天线，dBd的参考基准为偶极子，所以两者略有不同。

一般认为，表示同一个增益，用dBi表示出来比用dBd表示出来要大2.15。

[例]对于一面增益为16dBd的天线，其增益折算成单位为dBi时，则为18.15dBi （一般忽略小数位，为18dBi）。

[例]0dBd=2.15dBi。

3、dBcdBc也是一个表示功率相对值的单位，与dB的计算方法完全一样。

一般来说，dBc是相对于载波（Carrier）功率而言，在许多情况下，用来度量与载波功率的相对值，如用来度量干扰（同频干扰、互调干扰、交调干扰、带外干扰等）以及耦合、杂散等的相对量值。

在采用dBc的地方，原则上也可以使用dB替代。

4、dBmdBm是一个表示功率绝对值的值（也可以认为是以1mW功率为基准的一个比值），计算公式为：10log（功率值/1mw）。

[例]如果功率P为1mw，折算为dBm后为0dBm。

[例]对于40W的功率，按dBm单位进行折算后的值应为：10log（40W/1mw)=10log（40000）=10log4+10log10000=46dBm。

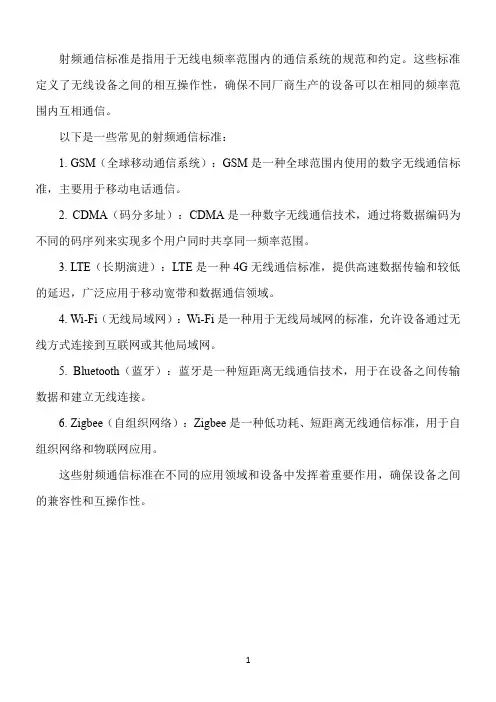

射频通信标准

射频通信标准是指用于无线电频率范围内的通信系统的规范和约定。

这些标准定义了无线设备之间的相互操作性，确保不同厂商生产的设备可以在相同的频率范围内互相通信。

以下是一些常见的射频通信标准：
1. GSM（全球移动通信系统）：GSM是一种全球范围内使用的数字无线通信标准，主要用于移动电话通信。

2. CDMA（码分多址）：CDMA是一种数字无线通信技术，通过将数据编码为不同的码序列来实现多个用户同时共享同一频率范围。

3. LTE（长期演进）：LTE是一种4G无线通信标准，提供高速数据传输和较低的延迟，广泛应用于移动宽带和数据通信领域。

4. Wi-Fi（无线局域网）：Wi-Fi是一种用于无线局域网的标准，允许设备通过无线方式连接到互联网或其他局域网。

5. Bluetooth（蓝牙）：蓝牙是一种短距离无线通信技术，用于在设备之间传输数据和建立无线连接。

6. Zigbee（自组织网络）：Zigbee是一种低功耗、短距离无线通信标准，用于自组织网络和物联网应用。

这些射频通信标准在不同的应用领域和设备中发挥着重要作用，确保设备之间的兼容性和互操作性。

1。

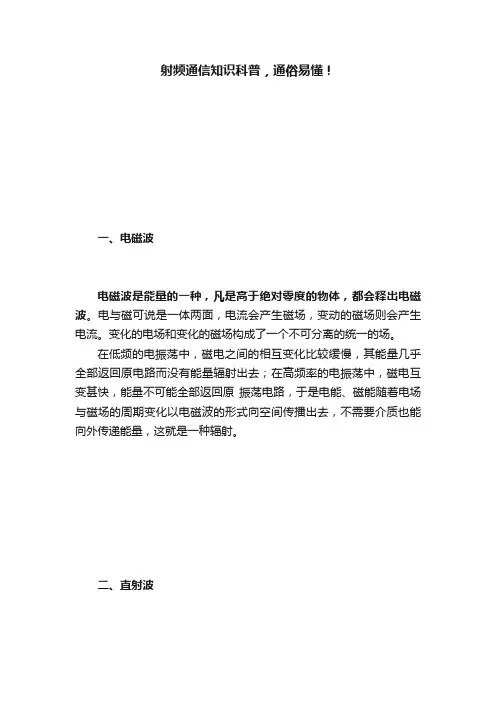

射频通信知识科普，通俗易懂！

射频通信知识科普，通俗易懂！一、电磁波电磁波是能量的一种，凡是高于绝对零度的物体，都会释出电磁波。

电与磁可说是一体两面，电流会产生磁场，变动的磁场则会产生电流。

变化的电场和变化的磁场构成了一个不可分离的统一的场。

在低频的电振荡中，磁电之间的相互变化比较缓慢，其能量几乎全部返回原电路而没有能量辐射出去；在高频率的电振荡中，磁电互变甚快，能量不可能全部返回原振荡电路，于是电能、磁能随着电场与磁场的周期变化以电磁波的形式向空间传播出去，不需要介质也能向外传递能量，这就是一种辐射。

二、直射波类比：在桌球这项运动中，很多规律很像电磁波的规律。

假若直接撞击球中心打出去的时候假使没有任何阻挡，球将沿直线运行，好比直射波。

由发射天线沿直线到达接收点的无线电波，被称为直射波。

自由空间电波传播是电波在真空中的传播，是一种理想传播条件。

电波在自由空间传播时，可以认为是直射波传播，其能量既不会被障碍物吸收，也不会产生反射或散射。

三、反射波类比：我们还以桌球运动为例，如果打出的球碰到的桌边，它就按照反射角等入射角的规律运行，好比反射波。

应用：在高速铁路无线覆盖选站的时候，要关注无线电波的入射角问题。

备选站址不能太远，否则入射角太大，进入车厢内的折射能力就减少，一般会选取离铁路100米左右的站址。

无线信号是通过地面或其他障碍物反射到达接收点的，称为反射波。

反射发生于地球表面、建筑物和墙壁表面。

反射波是在两种密度不同的传播媒介的分界面中才会发生，分界面媒质密度差越大，波的反射量越大，折射量越小。

波的入射角越小，反射量越小，折射量越大。

四、绕射波类比：再以桌球运动为例，假如在击球之后，母球和另一个球相切，根据力度和方向，它可以绕过视距内球，就很像绕射；当接收机和发射机之间的无线路径被尖利的边缘阻挡时，无线电波绕过障碍物而传播的现象称为绕射。

绕射时，波的路径发生了改变或弯曲。

由阻挡表面产生的二次波散布于空间，甚至于阻挡体的背面。

射频术语

射频术语(英译中)推荐AAccess Control 访问控制Active RFID System 主动射频系统用自身的射频能量主动地发送数据给读写器Active Tag 有源标签, 或称为主动标签Agile Reader 灵敏解读器AIM 自动识别技术协会Amplitude 振幅Analog Data 模拟数据Antenna 天线Anti-collision 防冲突Application Integration 应用集成Application Programming Interface (API) 应用程序接口Asset Management 资产管理Asset Tracking 资产跟踪Audit 核查Automatic data capture (ADC) 自动数据获取Automatic Identification (Auto-ID) 自动识别Automatic Identification and Data Collection (AIDC) 自动识别和数据采集BBack Scatter 反射散布Barcode 条形码Bill of Lading 提货单Bit 位Bluetooth 蓝牙技术Business Process 业务流程CCache 缓存Carrier 载体Carrier Signal 载波讯号Check Digit 校验位Chip 芯片Chipless Tag 无芯标签Collision 冲突Concatenation 链接Contactless Smart Card 无接触智能卡Container 集装箱Control Module 控制模块Coupling 耦合DData Carrier 数据载体Data Collection 数据采集Data Entry 数据输入Data Field 数据段Data Standard 数据标准Data Structure 数据结构Data Titles 数据段简称Decode 解码Die 模块Distributed Architecture 分布式结构Distributed Architecture 分布式架构Distribution Center 分发中心DUN-14 (Despatch Unit Number) 储运单元代码Dynamic Data 动态数据EEAN International 国际物品编码协会EAN UCC Company Prefix EAN·UCC厂商识别代码EAN UCC Prefix EAN·UCC前缀码Electromagnetic Compatibility (EMC) 电磁兼容能力Electromagnetic Interference (EMI) 电磁干扰Electromagnetic Spectrum 电磁波频谱Electromagnetic Waves 电磁波Electronic Article Surveillance (EAS) 商品电子防盗系统Electronic Data Interchange (EDI) 电子数据交换Electronic Invoice 电子发票Electronic Product Code (EPC) 电子产品码Encode 编码Enterprise Application Integration (EAI) 企业应用集成Enterprise Resource Planning (ERP) 企业资源规划EPC Information Service （EPCIS）EPC信息服务European Article Numbering (EAN) 欧洲商品编码Excite 激发Extensible Markup Language (XML) 可扩展标识语言Extension Digit 扩展位FFast Moving Consumer Goods 快速消费品FCC 美国联邦传播委员会Firmware 固件Fixed Measure Trade Item 定量贸易项目GGlobal Commercial Initiative 全球商业联盟Global Location Number 全球位置码Global Tag (GTAG) 全球标准标签（G标签）Global Trade Identification Number (GTIN) 全球贸易识别号码Global Trade Item Number 全球贸易项目代码GTIN 全球贸易项目代码HHigh Frequency (HF) 高频House Way Bill Number 货运代理人运单号IInductive Coupling 感应耦合Industrial, Scientific and Medical (ISM) Bands 工业，科学和医药频段Infrastructure 基础设施Integrated Circuit (IC) 集成电路International Standards Organization (ISO) 国际标准化组织International Telecommunications Union (ITU) 联合国国际电信联盟Internet of things 物联网Interrogator 询问器Interrogator (see Reader) 讯问器(参照解读器)Inventory 库存ISO 国际标准化组织Item 产品Item Model 产品型号Item Number 产品编号Item Reference 项目参考Item Reference Number 项目代码LLine-of-sight Technology 可视传输技术Logistic Measures 物流计量Logistic Unit 物流单元Logistics 物流Low Frequency (LF) 低频MMagnification 放大系数Manufacturer 制造商Manufacturer’s ID 制造商标识Manufacturer’s Number 制造商代码Microchip 微芯片Microchip 微芯片Micron 微米Microwave Tags 微波标签Middleware 中间件Modulation 调制Multiple Access Schemes 多路配置Multiplexer 多路转换器NNanoblock 纳块Nominal Range 标称范围Null Spot 无效点Object Naming Service (ONS) 对象名解析服务PPackaging and Labeling 包装和标记Packaging Type 包装类型Pallet 运输托盘Passive RFID system 被动射频系统Passive Tag 无源标签, 或称被动标签Physical Markup Language (PML) 物理标识语言Platform 平台PML Server 物体标示语言服务器PML Server PML服务器Protocol 协议Prototype 原型Proximity Sensor 近距离传感器RRadio Frequency (RF) Spectrum 无线电频谱Radio Frequency Identification (RFID) 射频识别Radio Wave 射频信号Read Range 解读范围Read Rate 读取速度Reader 解读器, 或称阅读器, 读写器Reader Collision 解读器冲突Reader Field 解读器区域Read-Only Tag 只读标签Read-Write Tag 读写标签Receiver 接收器Retailer 零售商Return on Investment (ROI) 投资回报Returnable Asset 可回收资产RFID Tag 射频标签SScanner 扫描器Semi-passive RFID System 半主动射频系统Semi-Passive Tag 半无源电子标签, 或称半被动式电子标签Sensor 感应器Short Range 短距离Simultaneous identification 同时识别功能Smart Card 智能卡Smart Label 智能标签Static Data 静态数据Supplier 供应商Supply Chain Management (SCM) 物流管理System Implementation 系统实施Tag 标签Tag Collision 标签冲突Temporal Data 暂态数据Track and Trace 跟踪与追踪Trade Measures 贸易计量Transmitter 发射器Transponder 转发器UUHF 超高频Uniform Code Council (UCC) 美国统一代码协会Uniform Product Code (UPC) 通用产品代码WWafer 晶片Warehouse Management 仓库管理Write Rate 记录速度。

射频中常用缩略词解释

名词解释：GSM：Global System for Mobile Communications，中文为全球移动通讯系统，俗称"全球通"，其开发目的是让全球各地可以共同使用一个移动电话网络标准，让用户使用一部手机就能行遍全球。

GSM将资料数字化，并将数据进行压缩，然后与其它的两个用户数据流一起从信道发送出去，另外的两个用户数据流都有各自的时隙。

目前世界上主要的两大GSM系统为GSM 900：900MHz及GSM1800：1800MHz。

GPRS:General Packet Radio Service，中文译为通用无线分组业务，具体来讲，GPRS是一项高速数据处理的科技，即以分组的“形式”把数据传送到用户手上。

对于分组交换模式，用户只有在发送和接收数据期间才占用资源。

提高了资源利用率和传输速率。

EDGE: Enhanced Data Rate for GSM Evolution, 中文为增强型数据速率GSM演进，它主要是在GSM系统中采用了一种新的调制方法，即最先进的多时隙操作和8PSK调制技术。

QPSK:Quadrature phase shift keying, 中文为正交相移键控，是一种数字调制方式。

它是目前最常用的一种卫星数字信号调制方式，应用于无线通信中，具有较高的频谱利用率、较强的抗干扰性、在电路上实现也较为简单。

GMSK: Gaussian Filtered Minimum Shift Keying,中文为高斯滤波最小频移键控，是GSM系统采用的调制方式，是在MSK（最小频移键控）调制器之前插入高斯低通预调制滤波器这样一种调制方式。

QAM: Quadrature Amplitude Modulation, 中文为正交幅度调制，是一种将两种调幅信号汇合到一个信道的方法，因此会双倍扩展有效带宽。

它将两个频率相同、相位相差90度的信号作为载波，在发射时混合，到达目的地后载波被分离，数据被分别提取然后和原始调制信息相混合。

射频术语

LNA PA
控制板
滤波器专业名词
滤波器大致分类：按特性划分
低通滤波器带通滤波器带阻滤波器高通滤波器
按结构划分：
晶体、陶瓷同轴、螺旋波导、介质带状线、微带等
回损(Return loss):其他端口接匹配负载，在测试端口反射功率和入射功率的比值
插损(Insertion loss)：发射端口的输出功率经过滤波器到接收端口所引起的传输损耗
交叉耦合同轴腔滤波器
谢谢！
噪声系数：表征了一个微波器件对其放大信号噪声劣化程度，任意微波器件的噪声系数定义如下：Nf=(Sin/Nin)/(Sout/Nout)其中 (Sin/Nin)输入信号的信噪比； (Sout/Nout)输入信号的信噪比。
滤波器设计中的专业名词
谐振频率耦合系数群时延品质因数Q 温漂峰值功率仿真软件
增益(Gain):有多种功率增益的定义，如资用增益、实际增益等。对于实际使用的放大器来说，功率增益是指信号源和负载都是在50Ω 标准阻抗条件下，考虑了放大器输入输出失配的功率增益，一般用网络分析仪进行测量。
隔离度：射频信号泄漏到其它端口的功率与输入功率之比互调：非线性射频线路中，两个或多个频率混和所产生的噪音信号
射频术语
射频(Radio Frequency)
频率划分
紫外线和X射线（Ultraviolet and X-rays）红外线（Infrared）毫米波（Millimeter waves）微波（Microwave wave）射频（Radio Frequency）
分类
射频
无源有源Leabharlann 滤波器隔离器耦合器合路器

射频知识——基本概念和术语

射频知识——基本概念和术语一、基础知识1、功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm注：dBm是取1mw作基准值，以分贝表示的绝对功率电平。

换算公式：电平（dBm）=10lgw5W → 10lg5000=37dBm10W → 10lg10000=40dBm20W → 10lg20000=43dBm从上不难看出，功率每增加一倍，电平值增加3dBm2、增益（dB）：即放大倍数，单位可表示为分贝（dB）。

即：dB=10lgA（A为功率放大倍数）3、插损：当某一器件或部件接入传输电路后所增加的衰减，单位用dB表示。

4、选择性：衡量工作频带内的增益及带外辐射的抑制能力。

-3dB带宽即增益下降3dB时的带宽，-40dB、-60dB同理。

5、驻波比（回波损耗）：行驻波状态时，波腹电压与波节电压之比（VSWR）附：驻波比——回波损耗对照表：SWR 1.2 1.25 1.30 1.35 1.40 1.50回波损耗（dB） 21 19 17.6 16.6 15.6 14.06、三阶交调：若存在两个正弦信号ω1和ω2 由于非线性作用将产生许多互调分量，其中的2ω1-ω2和2ω2-ω1两个频率分量称为三阶交调分量，其功率P3和信号ω1或ω2的功率之比称三阶交调系数M3。

即M3 =10lg P3/P1 （dBc）7、噪声系数：一般定义为输出信噪比与输入信噪比的比值，实际使用中化为分贝来计算。

单位用dB。

8、耦合度：耦合端口与输入端口的功率比, 单位用dB。

9、隔离度：本振或信号泄露到其他端口的功率与原有功率之比，单位dB。

10、天线增益（dB）：指天线将发射功率往某一指定方向集中辐射的能力。

一般把天线的最大辐射方向上的场强E与理想各向同性天线均匀辐射场场强E0相比，以功率密度增加的倍数定义为增益。

Ga=E2/ E0211、天线方向图：是天线辐射出的电磁波在自由空间存在的范围。

方向图宽度一般是指主瓣宽度即从最大值下降一半时两点所张的夹角。

射频通信知识点总结

射频通信知识点总结1. 射频通信基础知识射频通信是指在30kHz-300GHz范围内传输信息的无线通信技术。

射频通信系统一般由射频前端、中频处理、基带处理和数字处理等部分组成。

其中射频前端是射频通信系统的核心部分，它包括射频收发模块、天线、滤波器等。

射频前端的设计和性能直接影响整个射频通信系统的性能和可靠性。

2. 射频信号调制与解调射频信号调制是将数字信号转换成射频信号的过程。

常见的射频信号调制方式包括调幅调制（AM）、调频调制（FM）、调相调制（PM）等。

射频信号解调是将接收到的射频信号还原成原始的数字信号的过程。

3. 射频功率放大器射频功率放大器是射频通信系统中的关键部件，它用于放大输入信号的功率。

常见的射频功率放大器包括晶体管放大器、MOSFET功率放大器、功率放大模块等。

射频功率放大器的设计和性能直接决定了射频通信系统的发送功率和覆盖范围。

4. 射频天线设计射频天线是射频通信系统中至关重要的部件，它用于发送和接收无线信号。

射频天线的设计和性能直接影响射频通信系统的覆盖范围和传输距离。

常见的射频天线包括单极天线、双极天线、方向天线、宽带天线等。

5. 射频滤波器设计射频滤波器是用于在射频通信系统中进行信号调理和频率选择的关键部件。

射频滤波器的设计和性能决定了射频通信系统的抗干扰能力和频率选择性能。

常见的射频滤波器包括带通滤波器、带阻滤波器、陷波滤波器等。

6. 射频链路建模与仿真射频链路建模与仿真是射频通信系统设计和优化的重要工具。

通过建立射频链路的数学模型，可以对射频通信系统进行性能预测和优化。

常见的射频链路建模与仿真软件包括ADS、CST、HFSS等。

7. 射频干扰与抗干扰技术射频干扰是指在射频通信系统中存在的外部或内部干扰源对系统性能的影响。

常见的射频干扰包括多径干扰、频率选择性衰落、共频干扰等。

为了提高射频通信系统的抗干扰能力，一些抗干扰技术被广泛应用，如自适应滤波、自适应调制、分集技术等。

RFMW射频通信原理概述及术语释义

入阻抗（即s11）。从理论上讲，一个频率点上，复数阻抗可以匹配到实数信源阻抗，而整个频带内多个频率点的复数阻抗不
可能都匹配到实数信源阻抗。因此，上述各种匹配电路形式往
往是综合运用的。
输入匹配电路举例
23
级间匹配电路—基本要求 24
其基本任务是使后级微
波管输入阻抗与前级微
波管输出阻抗匹配，以
获得较大增益。在达到
级间共轭匹配时应有
Zin = ZT1*
图6-10 放大器的级间匹配电路
Zout = ZT2*
由于级间匹配电路是电抗性匹配，它的输入和输出必然同时达
到共轭匹配。
如果级间电路是第1级微波管后面的电路，除了增益匹配之外，对它还有两个要求：
（1）按低噪声设计，使第2级要有足够低的噪声
（2）要兼顾第1级输入驻波比。
NF(dB) 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
NF
1.023 1.047 1.072 1.096 1.122 1.148 1.175 1.202 1.230 1.259
Te(K) 6.825 13.81 20.96 28.27 35.75 43.41 51.24 59.26 67.47 75.87 NF(dB) 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 6.0 10
式中，NF 为微波部件的噪声系数； Sin，Nin 分别为输入端的信号功率和噪声功率； Sout，Nout 分别为输出端的信号功率和噪声功率。
噪声系数的物理含义是：信号通过放大器之后，由于放大器产生噪声，使信噪比变坏；信噪比下降的倍数就是噪声系数。
通常，噪声系数用分贝数表示，此时
NF (dB) 10 lg( NF )

射频术语对照表

第一课射频术语AAccess Control 访问控制Active RFID System 主动射频系统用自身的射频能量主动地发送数据给读写器Active Tag 有源标签, 或称为主动标签Agile Reader 灵敏解读器AIM 自动识别技术协会Amplitude 振幅Analog Data 模拟数据Antenna 天线Anti-collision 防冲突Application Integration 应用集成Application Programming Interface (API)应用程序接口Asset Management 资产管理Asset Tracking 资产跟踪Audit 核查Automatic data capture (ADC) 自动数据获取Automatic Identification (Auto-ID) 自动识别Automatic Identification and Data Collection(AIDC)自动识别和数据采集BBack Scatter 反射散布Barcode 条形码Bill of Lading 提货单Bit 位Bluetooth 蓝牙技术Business Process 业务流程CCache 缓存Carrier 载体Carrier Signal 载波讯号Check Digit 校验位Chip 芯片Chipless Tag 无芯标签Collision 冲突Concatenation 链接Contactless Smart Card 无接触智能卡Container 集装箱Control Module 控制模块Coupling 耦合DData Carrier 数据载体Data Collection 数据采集Data Entry 数据输入Data Field 数据段Data Standard 数据标准Data Structure 数据结构Data Titles 数据段简称Decode 解码Die 模块Distributed Architecture 分布式结构Distributed Architecture 分布式架构Distribution Center 分发中心DUN-14 (Despatch Unit Number) 储运单元代码Dynamic Data 动态数据EEAN International 国际物品编码协会EAN UCC Company Prefix EAN·UCC厂商识别代码EAN UCC Prefix EAN·UCC前缀码Electromagnetic Compatibility (EMC) 电磁兼容能力Electromagnetic Interference (EMI) 电磁干扰Electromagnetic Spectrum 电磁波频谱Electromagnetic Waves 电磁波Electronic Article Surveillance (EAS)商品电子防盗系统Electronic Data Interchange (EDI) 电子数据交换Electronic Invoice 电子发票Electronic Product Code (EPC) 电子产品码Encode 编码Enterprise Application Integration (EAI) 企业应用集成Enterprise Resource Planning (ERP) 企业资源规划EPC Information Service （EPCIS）EPC信息服务European Article Numbering (EAN) 欧洲商品编码Excite 激发Extensible Markup Language (XML) 可扩展标识语Extension Digit 扩展位FFast Moving Consumer Goods 快速消费品FCC 美国联邦传播委员会Firmware 固件Fixed Measure Trade Item 定量贸易项目GGlobal Commercial Initiative 全球商业联盟Global Location Number 全球位置码Global Tag (GTAG) 全球标准标签（G标签）Global Trade Identification Number (GTIN)全球贸易识别号码Global Trade Item Number 全球贸易项目代码GTIN 全球贸易项目代码HHigh Frequency (HF) 高频House Way Bill Number 货运代理人运单号IInductive Coupling 感应耦合Industrial, Scientific and Medical (ISM) Bands工业，科学和医药频段Infrastructure 基础设施Integrated Circuit (IC) 集成电路International Standards Organization (ISO) 国际标准化组织International Telecommunications Union (ITU) 联合国国际电信联盟Internet of things 物联网Interrogator 询问器Interrogator (see Reader) 讯问器(参照解读器)Inventory 库存ISO 国际标准化组织Item 产品Item Model 产品型号Item Number 产品编号Item Reference 项目参考Item Reference Number 项目代码LLine-of-sight Technology 可视传输技术Logistic Measures 物流计量Logistic Unit 物流单元Logistics 物流Low Frequency (LF) 低频MMagnification 放大系数Manufacturer 制造商Manufacturer’s ID 制造商标识Manufacturer’s Number 制造商代码Microchip 微芯片Microchip 微芯片Micron 微米Microwave Tags 微波标签Middleware 中间件Modulation 调制Multiple Access Schemes 多路配置Multiplexer 多路转换器NNanoblock 纳块Nominal Range 标称范围Null Spot 无效点OObject Naming Service (ONS) 对象名解析服务PPackaging and Labeling 包装和标记Packaging Type 包装类型Pallet 运输托盘Passive RFID system 被动射频系统Passive Tag 无源标签, 或称被动标签Physical Markup Language (PML) 物理标识语言Platform 平台PML Server 物体标示语言服务器PML Server PML服务器Protocol 协议Prototype 原型Proximity Sensor 近距离传感器RRadio Frequency (RF) Spectrum 无线电频谱Radio Frequency Identification (RFID)射频识别Radio Wave 射频信号Read Range 解读范围Read Rate 读取速度Reader 解读器, 或称阅读器, 读写器Reader Collision 解读器冲突Reader Field 解读器区域Read-Only Tag 只读标签Read-Write Tag 读写标签Receiver 接收器Retailer 零售商Return on Investment (ROI) 投资回报Returnable Asset 可回收资产RFID Tag 射频标签SScanner 扫描器Semi-passive RFID System 半主动射频系统Semi-Passive Tag 半无源电子标签, 或称半被动式电子标签Sensor 感应器Short Range 短距离Simultaneous identification 同时识别功能Smart Card 智能卡Smart Label 智能标签Static Data 静态数据Supplier 供应商Supply Chain Management (SCM) 物流管理System Implementation 系统实施TTag 标签Tag Collision 标签冲突Temporal Data 暂态数据Track and Trace 跟踪与追踪Trade Measures 贸易计量Transmitter 发射器Transponder 转发器UUHF 超高频Uniform Code Council (UCC) 美国统一代码协会Uniform Product Code (UPC) 通用产品代码WWafer 晶片Warehouse Management 仓库管理Write Rate 记录速度。

射频中常见指标介绍

射频中常见指标介绍射频（Radio Frequency）是指在无线通信中用于传输和接收信号的电磁波信号。

在射频领域，有许多常见的指标用于描述和评估射频系统的性能和特性。

下面将介绍一些常见的射频指标。

1. 频率（Frequency）：射频信号的频率是指信号中电磁波的周期性振荡的次数，单位为赫兹（Hz）。

常见的射频频率范围包括无线电、微波和毫米波频段，分别对应了不同的应用场景和技术需求。

2. 带宽（Bandwidth）：带宽是指在一个特定频率范围内的信号频谱宽度，单位为赫兹（Hz）。

在射频通信中，带宽决定了信号能够传输的信息量，并且和传输速率有密切关系。

3. 增益（Gain）：增益是指射频设备或天线的输出功率与输入功率之比，通常以分贝（dB）为单位。

增益描述了设备或天线将输入信号放大的能力，可以用于改善信号传输的距离和覆盖范围。

4. 线性度（Linearity）：线性度是指射频系统在输入和输出之间的电压或功率关系是否呈线性关系。

线性度好的系统能够保持信号的准确传输和解调，而线性度差的系统可能会引起失真和干扰。

5. 功率（Power）：射频信号的功率表示信号的强度或能量大小，单位通常为瓦特（W）或分贝毫瓦（dBm）。

在射频通信中，发送器需要足够的功率来保证信号能够在一定距离内传输和接收。

6. 敏感度（Sensitivity）：敏感度是指射频接收系统能够检测和解调的最低信号功率。

敏感度越高，接收系统就能够在低信噪比环境下可靠地接收和解码信号。

7. 噪声（Noise）：噪声是射频系统中非期望的电磁波信号，它可以干扰并降低信号的质量和可靠性。

在射频系统设计过程中，需要考虑和优化噪声指标以提高系统的性能。

8. 相位噪声（Phase Noise）：相位噪声是指射频信号频率的随机涨落，它会引起频谱扩展和时域失真，并最终影响信号解调和调制的精度。

相位噪声可以通过测量相位噪声功率谱密度来评估。

9. 相干度（Coherence）：相干度是指射频信号中的电磁波振荡是否具有相同的频率和相位。

射频术语对照表

射频术语对照表(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一课射频术语AAccess Control 访问控制Active RFID System 主动射频系统用自身的射频能量主动地发送数据给读写器Active Tag 有源标签, 或称为主动标签Agile Reader 灵敏解读器AIM 自动识别技术协会Amplitude 振幅Analog Data 模拟数据Antenna 天线Anti-collision 防冲突Application Integration 应用集成Application Programming Interface (API)应用程序接口Asset Management 资产管理Asset Tracking 资产跟踪Audit 核查Automatic data capture (ADC) 自动数据获取Automatic Identification (Auto-ID) 自动识别Automatic Identification and Data Collection(AIDC)自动识别和数据采集BBack Scatter 反射散布Barcode 条形码Bill of Lading 提货单Bit 位Bluetooth 蓝牙技术Business Process 业务流程CCache 缓存Carrier 载体Carrier Signal 载波讯号Check Digit 校验位Chip 芯片Chipless Tag 无芯标签Collision 冲突Concatenation 链接Contactless Smart Card 无接触智能卡Container 集装箱Control Module 控制模块Coupling 耦合DData Carrier 数据载体Data Collection 数据采集Data Entry 数据输入Data Field 数据段Data Standard 数据标准Data Structure 数据结构Data Titles 数据段简称Decode 解码Die 模块Distributed Architecture 分布式结构Distributed Architecture 分布式架构Distribution Center 分发中心DUN-14 (Despatch Unit Number) 储运单元代码Dynamic Data 动态数据EEAN International 国际物品编码协会EAN UCC Company Prefix EAN·UCC厂商识别代码EAN UCC Prefix EAN·UCC前缀码Electromagnetic Compatibility (EMC) 电磁兼容能力Electromagnetic Interference (EMI) 电磁干扰Electromagnetic Spectrum 电磁波频谱Electromagnetic Waves 电磁波Electronic Article Surveillance (EAS)商品电子防盗系统Electronic Data Interchange (EDI) 电子数据交换Electronic Invoice 电子发票Electronic Product Code (EPC) 电子产品码Encode 编码Enterprise Application Integration (EAI) 企业应用集成Enterprise Resource Planning (ERP) 企业资源规划EPC Information Service （EPCIS） EPC信息服务European Article Numbering (EAN) 欧洲商品编码Excite 激发Extensible Markup Language (XML) 可扩展标识语Extension Digit 扩展位F Fast Moving Consumer Goods 快速消费品 FCC 美国联邦传播委员会 Firmware 固件 Fixed Measure Trade Item 定量贸易项目GGlobal Commercial Initiative 全球商业联盟Global Location Number 全球位置码Global Tag (GTAG) 全球标准标签（G标签）Global Trade Identification Number (GTIN)全球贸易识别号码Global Trade Item Number 全球贸易项目代码GTIN 全球贸易项目代码HHigh Frequency (HF) 高频House Way Bill Number 货运代理人运单号I Inductive Coupling 感应耦合 Industrial, Scientific and Medical (ISM) Bands工业，科学和医药频段Infrastructure 基础设施 Integrated Circuit (IC) 集成电路International Standards Organization (ISO) 国际标准化组织 International Telecommunications Union (ITU) 联合国国际电信联盟 Internet of things 物联网Interrogator 询问器 Interrogator (see Reader) 讯问器 (参照解读器) Inventory 库存 ISO 国际标准化组织 Item 产品 Item Model 产品型号 Item Number 产品编号Item Reference 项目参考 Item Reference Number 项目代码LLine-of-sight Technology 可视传输技术Logistic Measures 物流计量Logistic Unit 物流单元Logistics 物流Low Frequency (LF) 低频M Magnification 放大系数 Manufacturer 制造商Manufacturer’s ID 制造商标识Manufacturer’s Number 制造商代码 Microchip 微芯片 Microchip 微芯片 Micron微米 Microwave Tags 微波标签 Middleware 中间件 Modulation 调制 Multiple Access Schemes 多路配置 Multiplexer 多路转换器NNanoblock 纳块Nominal Range 标称范围Null Spot 无效点O Object Naming Service (ONS) 对象名解析服务P Packaging and Labeling 包装和标记Packaging Type 包装类型 Pallet 运输托盘Passive RFID system 被动射频系统 Passive Tag 无源标签, 或称被动标签Physical Markup Language (PML) 物理标识语言Platform 平台 PML Server 物体标示语言服务器 PML Server PML服务器 Protocol 协议 Prototype 原型 Proximity Sensor 近距离传感器RRadio Frequency (RF) Spectrum 无线电频谱Radio Frequency Identification (RFID)射频识别Radio Wave 射频信号Read Range 解读范围Read Rate 读取速度Reader 解读器, 或称阅读器, 读写器Reader Collision 解读器冲突Reader Field 解读器区域Read-Only Tag 只读标签Read-Write Tag 读写标签Receiver 接收器Retailer 零售商Return on Investment (ROI) 投资回报Returnable Asset 可回收资产RFID Tag 射频标签S Scanner 扫描器 Semi-passive RFID System 半主动射频系统 Semi-Passive Tag 半无源电子标签, 或称半被动式电子标签 Sensor 感应器 Short Range 短距离Simultaneous identification 同时识别功能 Smart Card 智能卡 Smart Label 智能标签 Static Data 静态数据 Supplier 供应商 Supply Chain Management (SCM) 物流管理 System Implementation 系统实施TTag 标签Tag Collision 标签冲突Temporal Data 暂态数据Track and Trace 跟踪与追踪Trade Measures 贸易计量Transmitter 发射器Transponder 转发器U UHF 超高频 Uniform Code Council (UCC) 美国统一代码协会 Uniform Product Code (UPC) 通用产品代码W Wafer 晶片 Warehouse Management 仓库管理 Write Rate 记录速度。

射频通讯术语

射频通讯术语
Prob1、如何理解三阶互调干扰
任何一个线性系统都存在非线性系数。

三阶互调是指当两个信号在一个线性系统中，由于非线性因素存在使一个信号的二次谐波与另一个信号的基波产生差拍（混频）后所产生的寄生信号。

比如F1的二次谐波是2F1，它与F2产生了寄生信号2F1-F2。

由于一个信号是二次谐波（二阶信号），另一个信号是基波信号（一阶信号），它们俩合成为三阶信号, 其中2F1-F2被称为三阶互调信号，它是在调制过程中产生的。

又因为是这两个信号的相互调制而产生差拍信号，所以这个新产生的信号称为三阶互调失真信号。

产生这个信号的过程称为三阶互调失真。

由于F2，F1信号一般比较接近，也造成2F1-F2，2F2-F1会干扰到原来的基带信号F1，F2。

这就是三阶互调干扰。

但你也可以想，既然会出现三阶，当然也有更高阶的互调，这些信号不也干扰原来的基带信号么？其实因为产生的互调阶数越高信号强度就越弱，所以三阶互调是主要的干扰，考虑的比较多。

不管是有源还是无源器件，如放大器、混频器和滤波器等都会产生三次互调产物。

这些互调产物会降低许多通信系统的性能.
三阶交调所表明的是确切含义是，一个线性系统所包含的非线性系数的大小。

这个指标对于大动态放大器是一个非常重要的技术指标。

测试这项指标使用的测试仪器主要是频谱分析仪。

对于不同指标要求的三阶互调失真，需使用不同性能的频谱分析仪，对三阶互调失真要求越高，对频谱分析仪的要求就越高。

一般在60-70dB的三阶互调失真，用Agilent的8591就可以了。

1。

射频发射的名词解释

射频发射的名词解释射频发射是指在无线通信中，通过一定的技术手段将信息转化为射频信号并进行传输的过程。

这一过程涉及到很多专业术语，本文将对其中几个关键名词进行解释。

一、射频信号射频信号是指频率在无线电波段的信号。

它通常以高频振荡的电磁场形式存在。

射频信号的频率范围较宽，一般为几百千赫至几百兆赫。

不同频率的射频信号在无线通信中扮演着不同的角色，比如调制、传输和接收等，是信息在无线接口间传输的媒介。

二、调制调制是指将待传输的信息信号嵌入到射频信号中的过程。

通过改变射频信号的某些特性，比如频率、振幅或相位等，将信息信号以可传输的形式叠加到射频信号中。

调制分为模拟调制和数字调制两种。

常见的模拟调制方式有调频和调幅，而数字调制则包括调制解调、QAM、PSK等多种方式。

三、发射机发射机是射频通信系统中的重要组成部分，用于将调制后的射频信号转化为无线电波并进行发射。

发射机一般包括调制器、射频放大器和天线等模块。

其中，调制器用于处理信号调制，射频放大器用于增强信号强度，而天线负责将信号转化为电磁波并辐射出去。

四、辐射辐射是指无线电波通过天线向空间传播的过程。

无线电波具有随着距离增加而逐渐减弱的特性，其传播路径通常受到环境、障碍物和传输频率等因素的影响。

在射频发射过程中，辐射质量对通信质量有着重要影响。

因此，在设计射频发射系统时需要综合考虑天线参数、传输环境和信号功率等因素。

五、射频传输射频传输是指通过无线电波进行信息传输的过程。

在射频传输中，信号经过发射后通过无线电波传输到接收端，在接收端通过解调将信号还原为原始信息。

射频传输广泛应用于各种领域，比如移动通信、卫星通信、广播和电视传输等。

其优势在于能够实现远距离的无线通信，并且可以同时传输多路信号。

六、接收机接收机是射频通信系统中的另一重要组成部分，用于接收和解调射频信号，将其转化为可识别的信息信号。

接收机一般由天线、射频放大器、解调器等模块组成。

天线负责接收射频信号并将其转化为电信号，射频放大器负责增强信号强度，解调器则对信号进行解调还原为信息信号。
