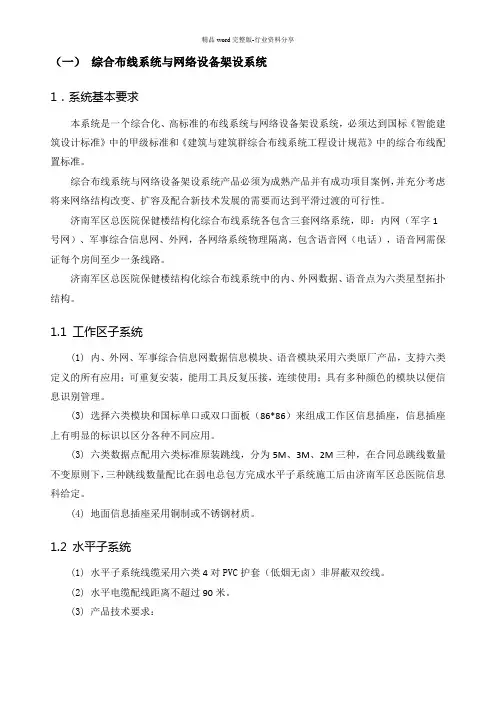

一) 综合布线系统与网络设备架设系统

1．系统基本要求

本系统是一个综合化、高标准的布线系统与网络设备架设系统，必须达到国标《智能建筑设计标准》中的甲级标准和《建筑与建筑群综合布线系统工程设计规范》中的综合布线配置标准。

综合布线系统与网络设备架设系统产品必须为成熟产品并有成功项目案例，并充分考虑将来网络结构改变、扩容及配合新技术发展的需要而达到平滑过渡的可行性。

济南军区总医院保健楼结构化综合布线系统各包含三套网络系统，即：内网 (军字1号网)、军事综合信息网、外网，各网络系统物理隔离，包含语音网(电话)，语音网需保证每个房间至少一条线路。

济南军区总医院保健楼结构化综合布线系统中的内、外网数据、语音点为六类星型拓扑结构。

1.1 工作区子系统

(1) 内、外网、军事综合信息网数据信息模块、语音模块采用六类原厂产品，支持六类定义的所有应用；可重复安装，能用工具反复压接，连续使用；具有多种颜色的模块以便信息识别管理。

(3)选择六类模块和国标单口或双口面板 ( 86*86 )来组成工作区信息插座，信息插座上有明显的标识以区分各种不同应用。

(3) 六类数据点配用六类标准原装跳线，分为5M 、3M、2M 三种，在合同总跳线数量不变原则下，三种跳线数量配比在弱电总包方完成水平子系统施工后由济南军区总医院信息科给定。

(4)地面信息插座采用铜制或不锈钢材质。

1.2 水平子系统

(1)水平子系统线缆采用六类4对PVC护套(低烟无卤)非屏蔽双绞线。

(2)水平电缆配线距离不超过90 米。

(3) 产品技术要求：双绞线、接插件(配线架、信息插座、尾线)、光纤要求使用同一

厂家产品，不得混用。为了与医院弱电系统完全配套，本次产品选择与门诊楼、内科楼相同型号产品：康普。

1.3 干线子系统(以楼为单位)

(1)语音主干采用25 对大对数电缆，从语言总配线间分别引至各分配线间，每层配线间敷设几根25 对大对数电缆以深化设计为准并留有余量。

(2)保健楼内各层弱电间至保健楼一层弱电机房敷设一根12 芯千兆多模光缆。

1.4 管理子系统

(1) 水平部分的数据及语音均采用24口/48 口六类快接式配线架端接；光纤配线架用于端接数据光纤主干,110 卡接式配线架用于端接楼内垂直语音主干电缆；

(2) 所有的配线架应预留一定的余量，以供今后扩展。

(3)每个IDF设置网络机柜用于保护PDS设备和网络交换机。弱电井内的IDF 采用标准(宽度600mm,深度600mm)的网络机柜，每个分配线间的网络机柜数量根据实际线路的多少设置。

(4)机柜上所有跳线应一律走跳线管理环，不允许散乱在理线环外。机柜上空余部分(未上配线架或管理环)需有档板遮盖。

(5)所有光缆中的每芯光纤都应与光纤配线架端接。

(6)机柜内光纤配线架、交换机、网络配线架、语音配线架必须配置相应理线器。

1.5 设备间子系统

(1)总配线间(设备间) 配用机架式光纤配线箱，语音配线架、光纤跳线等；

(2)设备间子系统是综合布线系统的总配线机构，是整个系统的核心。设备间子系统采用19"机柜落地式安装(安装在由龙骨支撑起的防静电地板上)。

跳线：

数据跳线选用两端RJ45接口，用于连接网络设备至配线架、用户终端至端口插座；光纤跳线应符合ANSI/EIA/TIA491的要求。所有跳线均要求为成品跳线（3）机柜选用：高*宽*深/2000*600*600 标准网络机柜，高*宽*深

/2000*600*1200 服务器机柜。

1.6 建筑群子系统

1.6.1 建筑方式

保健楼一层弱电机房至门诊大楼负一层弱电机房敷设四条12 芯万兆单模光缆（铠装）。

1.6.2 建筑目的

保证门诊楼与保健楼间干道带宽为万兆。

注：上述建筑线路由保健楼弱电中标方负责铺设，联通所需全部设备、材料必须满足济南军区总医院信息科设计需求，与门诊楼核心交换机的对接工作必须在济南军区总医院信息科指定人员指导下完成。

1.7 综合管路子系统

1.7.1 系统概述

综合管路子系统是各弱电系统设备连接和集成的桥梁，由弱电桥架、管子及辅助材料构成。综合管路系统的设计以弱电系统的整体规划和初步设计为基础，使整个弱电系统达到结构完整，系统集成、扩充和维护方便的目的。

1.7.2 基本要求

1 ）每层走廊均采用水平桥架，垂直桥架通过弱电井道架设。在垂直桥架内布线时，绑扎距离为 1 米。扣间距均匀，松紧适度，不可交叉，垂直桥架内应每隔 1 米处有线缆固定支架。

2）室内敷管采用KBG管，室内敷管时直线距离超过15米时中间应加过渡盒，转弯数大于2个时应加过渡盒。

3）线缆布放时应有冗余，在弱电井，设备间线缆应在机柜下预留长度一般为 2.0〜3.0m。

4）线缆的布放应符合有关操作规程，管内穿放线缆时，直线管路的管径利

用率一般不超过70%，弯管线路的管径利用率一般不超过60%。桥架的利用率不能超过总容量的65%。

5）穿线时应做好线缆标志，必须检查标签色标和数字含义，并按顺序端接, 线缆端接应符合设计要求和厂家安装手册要求，端接时应认准线号，线序色标，线缆卡接牢固，接触良好。

6）为防止电磁干扰，必须采用屏蔽防护措施，在进行敷设电线管和桥架时，各段线管与桥架应保持良好的电气连接和接地要求。

1.7.3桥架技术要求

桥架材料应符合国家标准《普通碳素结构钢冷轧钢带》GB716-1983的冷轧

板钢板厚度＞ 1.2 mm，桥架安装所需的立柱、拖背、支架、弯头和吊杆等附件应满足安装强度、钢度的要求。

桥架表面为喷塑防火处理，为满足屏蔽效果桥架需加隔板。

1.8网络交换设备子系统

1.8.2产品详细技术要求
