【流程管理)位置更新具体信令流程
移动主叫、被叫、位置更新流程
移动主叫流程其中不需要记忆channel activation 等ABIS信令流程和信令释放流程，只有记忆UM,ABIS,A口中常用的信令流程，特别是都要英文并且字母不能错误要求规范。
比如UM口信令channel request到ABIS口就为channel required 不能搞混，A口的assignment request到ABIS和UM口为 assignment command。
其中10 UM(SACCH) 的信令为”cm service accept”具体信令分析如下：（其中数字对应于上图中信令消息）1.信道要求---Channel Request(RACH)MS通过动态地在RACH信道（随机接入信道）上发送一个随机接入脉冲向一个（BTS）基站收发信台申请一条信道。
在信道请求消息中包括了建立的原因，这个原因可能是“寻呼响应”、“紧急呼叫”、“移动主叫”、“短消息业务”或“其他”，比如“位臵更新”。
此外，这条消息还包括随机参数，移动台（MS）随机的选5个比特作为随机参数。
这些参数的作用是：当两个移动台同时接入网络时，网络能运用这些参数来区分这些移动台。
2.信道请求--- Channel Required基站收发信台向基站控制器发一条申请信道消息。
通过这条消息，基站收发信台进一步向基站控制器传递由移动台发起的信道请求。
实际上，信道请求消息中除了包含信道要求消息中的一些消息外，还包括通过基站收发信台加入的一些消息。
请求参考单元直接从信道要求消息中来，初始时间提前量（接入延迟）由基站收发信台加入到这条消息中去。
3.信道激活--- Channel Activation收到从基站收发信台发来的信道请求消息后，基站控制器开始按照一定的条件为此次呼叫寻找和分配SDCCH信道，同时基站控制器向基站收发信台发送一条信道激活消息。
其中最重要的是：分配给哪个基站收发信台以及此SDCCH的信道组合。
此消息中包含的参数有：DTX控制、信道的ID（识别）、信道描述和移动分配、移动台和基站的最大功率电平、基站控制器计算的有关此次接入的初始时间提前量等。
NO7信令流程
信令流程一、 TUP信令流程A局B局初始地址动静为IAM，〔SAM，SAO〕请求主叫号码GRQ送主叫号码 GSMA局B局1．位置更新1.11内部位置更新1.12外部位置更新 imsi登记TMSI登记以TMSI获取数据未果，向用户请求IMSI登记2．移动主叫PSTN/ISDNMS MSC/VLRBSS通 话 状 态111. 在服务小区内(Cell), 移动用户通过随抢(Random Access) 方式, 在无线通道上请求一信道, 以用作信令信道.2. 建立移动用户和MSC 的信令连接(MSC 和BSC 之间的SCCP 连接). 并且移动用户送出服务请求, 其中有用户的标识(IMSI 或TMSI) 服务的类型等.3. 对用户鉴权. 假设是需对用户进行号码请求, 在鉴权前进行. 4,5 假设是系统设置加密, 那么在此设定加密模式, 并分配新的TMSI.6. 用户送出CALL_SET_UP 请求, 其中有被叫用户号码, 呼叫服务类别等, 从而真正启动呼叫建立过程.7. MSC 分配话务信道. 这是无线资源管理命令, MSC 实际上只分配指定了一条至BSC 的PCM 话路, 然后由BSS 再分配一条相应的至MS 的无线话路.8. MSC 向PSTN 建立话路.9. 假设被叫用户空闲,PSTN 成功建立至被叫的话路, 在向被叫振铃的同时, 回送ACM 给MSC, MSC 送回铃音给主叫移动用户.10. 被叫摘机,PSTN 送应答信号给MSC, MSC 送CONNECT 至MS. 至此话路接通, 用户进入通话状态.11-14 是呼叫释放的示意. 这里假设是被叫先挂机:11. PSTN 通知MSC 被叫挂机(CLB 信号),MSC 前向拆除和PSTN 的话路.12. 通知MS 被叫挂机(Disconnect 信号), 释放呼叫.13. 释放PCM 话路和无线的话路和信令信道资源.14. 释放SCCP 连接.3.移动被叫四、 CAP信令流程1 预付费用户做主叫呼叫PSTN用户当主叫预付费用户在MSCa/VLR/SSP覆盖范围，由O－CSI触发业务见图1-1。
位置更新流程详解
取用户 标识
MM Authentication Req MM Authentication Rsp
MAP Send Authentication Info Req MAP Send Authentication Info Rsp
MAP Update Location Req
鉴权管理
MAP Insert Subscriber Data Ind MAP Insert Subscriber Data Rsp
• Note 2：MSC/VLR接收到用户的位置更新请求后，如果发现数据配置需要进行鉴权且没有可 用鉴权集，将发起到HLR取鉴权集的请求。使用如下命令开启鉴权功能：
• Note 3：VLR区内的位置更新不会发起该流程，在跨VLR位置更新、VLR中无用户数据或数据 未被HLR证实的情况下才会触发该流程。
• Note 7：需要
跨VLR位置更新流程
2020/7/10
UE/MS RNC/BSC
MSC/VLR
MM Location Update Request
PVLR
HLR
Common ID(3G)
MAP Send Identification MAP Send Identification Ack
红色为可选流程
PVLR
Cancel Location Cancel Location Ack
MAP Update Location Cnf
用户数据 管理
2020/7/10
UE/MS RNC/BSC
MSC/VLR
MM Identity Req(IMEI) MM Identity Rsp(IMEI)
Security Mode Command
LTE完整信令流程分析
LTE完整信令流程分析LTE（Long Term Evolution）是4G移动通信技术的一种，其完整信令流程可以分为以下几个步骤：小区、小区选择、多路径环境估计、寻呼和分配、随机接入、授权和安全过程、连接和传输。
首先是小区。
移动设备需要找到一个合适的基站进行连接。
移动设备会周期性地扫描周围的频率和小区，以获得可用的信号质量和相应的小区信息。
接下来是小区选择。
移动设备根据收到的小区广播信息，选择一个最佳的小区进行连接。
选择的依据可以是信号强度、小区负载等因素。
然后是多路径环境估计。
移动设备需要识别并估计信号传输过程中所处的多径环境，以便后续的信号处理和解码。
接着是寻呼和分配。
一旦移动设备完成小区选择，它会请求网络进行寻呼以注册到网络中。
网络会为移动设备分配一个临时标识，并通知移动设备在哪个频率和时间上进行下一步操作。
然后是随机接入。
移动设备在分配的频率和时间上，通过发送一个随机接入信令来请求网络的资源分配。
网络收到请求后会返回分配的资源。
接着是授权和安全过程。
网络会验证移动设备的身份，并通过认证过程分配相应的资源。
同时还会启动安全机制来保护用户数据的传输。
最后是连接和传输。
通过授权和安全过程后，移动设备和网络建立连接，并开始进行数据传输。
LTE使用OFDMA（正交频分复用）和MIMO（多输入多输出）技术来提高系统容量和吞吐量。
除了以上流程，LTE还涉及QoS（服务质量）、移动性管理和位置更新等功能来保证通信的稳定性和无缝性。
总的来说，LTE的完整信令流程包括了小区、小区选择、多路径环境估计、寻呼和分配、随机接入、授权和安全过程、连接和传输等步骤。
通过这些步骤，移动设备可以顺利地连接到LTE网络并传输数据。
这些流程不仅保证了通信的可靠性和稳定性，还提高了网络的容量和吞吐量。
常用信令流程汇总
位置管理的主要流程位置管理的主要流程是位置更新。
根据位置更新情况的不同，可分为如下几种：普通位置更新、周期性位置更新、IMSI附着、联合位置更新。
1．普通位置更新普通位置更新指移动台在开机或移动过程中，收到的位置区标识与移动台中存储的位置区识别不一致时，移动台发起位置更新请求通知网络更新该移动台的位置区识别。
根据位置更新请求消息中位置区是否属于同一MSC Server/VLR的位置区，是否需要IMSI参与，位置更新流程分为：同一个MSC Server/VLR区域内部的位置更新、跨越不同MSC Server/VLR区域的使用IMSI发起的位置更新、跨越不同MSC Server/VLR区域的使用TMSI发起的位置更新。
（1）同一个MSC Server/VLR区域内部的位置更新（仅涉及VLR）同一个MSC Server/VLR区域内部的位置更新（仅涉及VLR）①MS发起位置更新请求LOCATION UPDATING REQUEST，消息中携带MS的TMSI/IMSI、LAI号且注明是普通位置更新类型。
②MSC Server向VLR发送位置区更新UPDATE LOCATION AREA消息。
③VLR发起鉴权、加密流程，该流程可选。
④VLR进行位置更新处理，更新MS的位置消息，存储新的LAI号，并向MSC Server发送位置更新确认消息UPDATE LOCATION AREA ACK。
⑤MSC Server向MS发送位置更新接收消息LOCATION UPDATING ACCEPT，同时携带TMSI号码。
⑥MSC Server释放信道资源，完成位置更新流程。
（2）跨越不同MSC Server/VLR区域的位置更新（不能从PVLR取得用户数据）MS从MSC Server-A的一个位置区（LAI-1）移动到MSC Server-B的一个位置区（LAI-2）, 当MS进入新的VLR或MS首次登录，或相关网络数据丢失，此时MS使用IMSI发起位置更新。
GSM信令流程专题（鉴权位置更新）

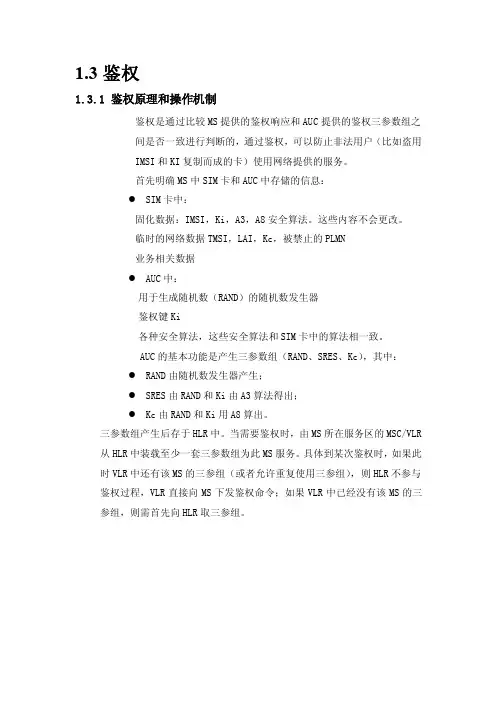

1.3鉴权1.3.1 鉴权原理和操作机制鉴权是通过比较MS提供的鉴权响应和AUC提供的鉴权三参数组之间是否一致进行判断的，通过鉴权，可以防止非法用户（比如盗用IMSI和KI复制而成的卡）使用网络提供的服务。
首先明确MS中SIM卡和AUC中存储的信息：●SIM卡中：固化数据：IMSI，Ki，A3，A8安全算法。
这些内容不会更改。
临时的网络数据TMSI，LAI，Kc，被禁止的PLMN业务相关数据●AUC中：用于生成随机数（RAND）的随机数发生器鉴权键Ki各种安全算法，这些安全算法和SIM卡中的算法相一致。
AUC的基本功能是产生三参数组（RAND、SRES、Kc），其中：●RAND由随机数发生器产生；●SRES由RAND和Ki由A3算法得出；●Kc由RAND和Ki用A8算出。
三参数组产生后存于HLR中。
当需要鉴权时，由MS所在服务区的MSC/VLR 从HLR中装载至少一套三参数组为此MS服务。
具体到某次鉴权时，如果此时VLR中还有该MS的三参组（或者允许重复使用三参组），则HLR不参与鉴权过程，VLR直接向MS下发鉴权命令；如果VLR中已经没有该MS的三参组，则需首先向HLR取三参组。
1.3.2 鉴权执行控制过程是否执行鉴权，取决于运营公司要求，一般每次呼叫建立、位置更新、无呼叫接续建立的补充业务激活、短消息交换、SMS，需执行鉴权，以保护运营商的利益。
1.3.3 VLR鉴权时的异常情况VLR不认识TMSI非法用户即非法用户不能对鉴权请求提供一个正确的鉴权响应本节课主要描述了鉴权的过程。
鉴权是数字网络区别与模拟网络的重要特性之一。
通过鉴权，系统可以为合法的用户提供服务。
对不合法的用户拒绝服务。
通过本课学习，主要了解鉴权的原理、鉴权中心的作用、系统判断非法用户的依据。
1.4位置更新1.4．1 位置更新类型●正常位置更新●周期位置更新●IMSI附着/分离●当HLR被置于故障指示时，VLR收到MS发出的业务操作1．4．2成功操作1.4.2.1 位置更新仅涉及VLRMS进入新位置内，新旧位置区在同一MSC覆盖区域内，即VLR并未改变。
(流程管理)信令消息诠释位置更新流程
GSM BSS信令消息诠释——位置更新流程目录位置更新流程信令消息诠释 (4)1.信令流程 (4)2.信令流程详解 (4)(1).Channel Request (4)(2).Channel Required (7)(3).Channel Activation (7)(4).Channel Activation Acknowledge (9)(5).Immediate Assignment Command (10)(6).SABM(Set Asynchronous Balanced Mode)帧 (13)(7).UA(Unnumbered Acknowledgement)帧 (14)(8).Establish Indication (14)(9).CR(Call Request)(CMP L3 Information) (17)(10).CC（Call Confirm） (19)(11).Location Updating Accept (19)(12).Location Updating Reject (19)(13).TMSI Reallocation Complete (20)(14).Clear Command (20)(15).Clear Complete (20)附录1：Element Identifier (21)9.3 Other Information Elements (21)9.3.1 Channel Number (22)9.3.2 Link Identifier (23)9.3.4 BS Power (25)9.3.5 Channel Identification (25)9.3.6 Channel Mode (25)9.3.7 Encryption information (27)9.3.8 Frame Number (28)附录2：MS Power Class and Level (28)4.1Output power (29)4.1.1Mobile Station (29)附录3：Channel Description (1)附录4：Message Type (7)10.4Message Type (7)附录5：Data Link Layer Structure (12)5 Overview of Data Link Layer Structure (12)5.1 Functional Composition (12)5.2 Identification of Data Link End Points (13)5.3 Data Link Procedure (14)5.4 Data link Distribution Procedure (14)5.5 Random Access Procedures (14)6 Specific Requirements (15)6.1 Mode of Operation and Allowed SAPIs (15)6.2 Acknowledged Mode of Operation (15)6.2.1 Window Size (15)6.2.2 Processing Capacity (15)附录6：CKSN(Ciphering Key Sequence Number) (16)附录7：Location Updating Type (17)附录8：Classmark (18)附件9：IMSI/TMSI (27)附件10：信令跟踪文件 (28)FAQ：如何下载GSM协议？ (29)GSM BSS信令消息诠释－位置更新流程骆瑛（162429）关键词：位置更新协议信令摘要：信令就如同设备之间的语言，设备之间的正常运行都是建立在这种语言也就是信令的正常交互基础之上的。
LTE基本信令流程
LTE基本信令流程LTE（Long Term Evolution）基本信令流程主要包括接入过程、数据传输过程和释放过程。
下面将详细介绍每个过程的信令流程。
一、接入过程（RRC连接建立过程）：1. 手机发起连接请求：手机向基站发送RRC连接请求信令（RRC Connection Request），并指定连接的原因（例如寻呼、位置更新等）。
2. 基站分配临时C-RNTI：基站接收到连接请求信令后，为手机分配临时C-RNTI（Cell Radio Network Temporary Identifier），并向手机发送RRC连接允许信令（RRC Connection Setup）。
4. 确认建立连接：基站接收到RRC连接确认信令后，向手机发送RRC连接重新配置信令（RRC Connection Reconfiguration），并携带基站的系统配置信息。
二、数据传输过程：1. 上行数据传输：手机向基站发送上行数据传输请求信令（UL Data Transfer Request），并携带上行数据（例如语音、视频或其他应用数据）。
2. 数据传输：基站接收到上行数据传输请求信令后，将上行数据转发到核心网，并向手机发送上行数据传输确认信令（UL Data Transfer Acknowledgement）。
3.下行数据传输：基站向手机发送下行数据（例如网页、视频流等）。
4. 数据接收确认：手机接收到下行数据后，向基站发送下行数据传输确认信令（DL Data Transfer Acknowledgement）。
三、释放过程：1. 释放请求：手机或基站发起释放请求，向对方发送RRC连接释放请求信令（RRC Connection Release）。
3.释放完成：发起方接收到释放确认信令后，释放连接。
除了上述基本信令流程外，LTE还包括以下一些重要的信令流程：1.小区：手机在上电或小区切换时，需要进行小区以找到合适的基站。
LTE核心网信令流程
LTE核心网信令流程LTE核心网信令流程（Long Term Evolution Evolved Packet Core Signaling Procedure）是指LTE网络中用于控制和管理移动通信的信令流程。
LTE核心网由多个功能节点组成，包括MME（Mobility Management Entity）、S-GW（Serving Gateway）、P-GW（Packet Gateway）等。
下面将详细介绍LTE核心网信令流程的各个步骤。
1. 包鉴定和加密过程（Inter-Ambassador）:在设备连接到LTE网络之前，需要进行包鉴定和加密过程，以确保数据的安全性。
这个过程中使用了从设备到LTE网络的SAE（System Architecture Evolution），并通过UE（User Equipment）和MME之间的接口进行连接。
2.接入过程（RAU，跟踪区切换）:当UE从一个区域切换到另一个区域时，会触发接入过程。
在这个过程中，UE与MME建立控制面和用户面电路的连接，并且在新位置进行注册。
MME将UE的会话信息发送给新的SGW和PGW。
3.PDP激活过程:在用户进行数据通信时，需要进行PDP（Packet Data Protocol）激活过程。
在这个过程中，UE向MME发送激活请求，MME将请求发送给SGW 和PGW，并返回会话标识以及目标SGW和PGW的地址。
UE使用这些信息建立用户数据通道。
4.用户数据传输:在UE成功激活PDP连接后，就可以进行用户数据传输。
用户数据通过SGW和PGW进行中继，SGW负责控制面和用户面的数据传输，PGW负责数据的计费和IP地址映射。
5. UE Context更新过程:当UE移动到另一个区域时，UE Context需要进行更新，以保持UE的会话信息的最新状态。
UE Context更新包括UE的位置更新、SGW的变化等。
UE Context更新通常与接入过程一起触发。
LTE网元间信令流程图
LTE网元间流程图1、位置区更新流程（TAU）注：UE在attach到GPRS网络或者E-UTRAN网络之后，在以下情况下会发起TAU过程：➢UE发现进入了新的TA，而此TA的TAI不在UE的TAI list中；➢周期性TAU定时器超时；➢UE之前的状态为UTRAN PMM_Connected状态，通过TAU重选到E-UTRAN网络；➢UE处于GPRS READY状态，通过TAU重选到E-UTRAN 网络；➢TIN指示为"P-TMSI"，UE重选到E-UTRAN；➢由于负载均衡，进行了RRC连接释放，原因值填写为"load re-balancing TAU required"；➢UE侧的RRC层向NAS层指示RRC连接失败；➢UE的网络能力，MS的网络能力和UE的DRX参数改变时；➢对于支持SRVCC能力的UE，如果MS Classmark2，MS Classmark 3或者Support Codecs改变时；➢UE手动选择一个CSG小区，而小区的CSG ID既不在UE的允许CSG列表中，又不在UE的运营商CSG列表中。
注：如果是在本MME发起的周期性TAU过程，则图中MME指本MME；如果是在其它MME起的TAU过程，则图中MME指T-MME。
第3步：UE收到e-NB下发的rrcConnectionSetup消息并成功配置后，向e-NB发送rrcConnectionSetup Complete消息，其中Nas PDU携带TAU REQUEST消息。
第4步：e-NB收到rrcConnectionSetup Complete消息后，向MME发送Initial UE Message消息，携带Nas PDU (TAU REQUEST)。
第5、6、7、8步：如果是在其它MME发起的TAU，则T-MME收到TAU REAUEST后，开始向S-MME 进行Context请求过程。
信令流程讲解-RRC流程
RRC建立的过程
UE发起连接请求
UE通过发送RRCConnectionRequest消息 向eNodeB发起建立RRC连接的请求。
eNodeB响应
eNodeB收到请求后，通过发送 RRCConnectionSetup消息向UE返回建立RRC连接 的响应。
RRC在移动通信网络中扮演着至关重要的角色，负责管理无线链路，包括建立、 配置、重新配置和释放无线资源，以确保无线资源的有效利用和可靠通信。
RRC的主要功能
建立、维护和释放无线承载
RRC负责建立、维护和释放无线承载， 以确保UE（用户设备）与eNodeB （基站）之间的数据传输。
测量控制
RRC通过测量报告和控制指令，管理 UE的测量活动，以确保无线链路的正
RRC重建可以在以下几 种情况下触发
当UE重新进入连接状态 时，如果之前处于空闲 状态，那么就需要进行 RRC重建。
如果网络侧无法正确寻呼 到UE，那么会发起RRC 重建请求。
当定时器超时时，网络 侧会发起RRC重建请求 。
RRC重建的过程
UE发起重建请求
UE会发起一个RRC重建请求，携带必要的信息，如安全上 下文和NAS安全上下文。
RRC参数更新的过程
准备阶段
设备检测到需要更新RRC参数，会向基站发送一个请求消 息，请求更新参数。
请求阶段
基站收到请求后，会根据设备的身份和当前状态，确定需 要更新的参数和相应的配置。
配置阶段
基站将新的RRC参数和配置信息打包成数据包，发送给设 备。
验证阶段
设备收到数据包后，会验证其中的参数和配置信息是否正 确。如果验证通过，设备会使用新的RRC参数；如果验证 失败，设备会继续使用旧的参数。
位置更新 切换----流程)
位置更新切换----流程A接口 2008-12-04 19:11:27 阅读228 评论0 字号：大中小订阅位置更新是修改VLR和HLR内数据库的过程，当然，只有在MS移动更改VLR 区时，HLR内的数据库才会被修改。
位置更新发生条件：1）当MS开机时,MS启动IMSI配属程序，换句话说，MS通知移动网络它进入激活状态。
当MS关机时，VLR除去以前设定的IMSI标志。
2）当MS处于空闲状态时，它时时从距离最近的基站（距离最近的BTS中的BCCH）接受广播信息，包括如位置区消息等的信息。
MS将从BCCH接受到的 LAI 和SIM卡中的LAI相比较，如果它们不同，MS启动位置更新程序，并修改成新的位置区信息，存入SIM卡。
当MS从一个位置区移动到另一个时，会发生这种位置更新。
3） MS中的SIM卡内存有周期位置更新时间，MS通过这个时间值周期性地启动位置更新程序。
周期位置更新时间参数由网络维护人员来定义。
为了启动位置更新程序，MS必须对本身进行鉴别，可以通过以下两种方式进行：1）用IMSI鉴别；2）用TMSI和LAI进行鉴别。
通过TMSI+LAI，VLR可以发现移动用户的IMSI。
如果VLR间的位置更新出现问题，目的地VLR会从HLR修改移动用户数据，并将结果返回HLR。
目的地VLR用移动用户的IMSI指向HLR。
为此，在MSC中必须建立起连接IMSI到 HLR 地址的分析，这个分析我们称为IMSI分析。
MSC/VLR不能依靠TMSI+LAI鉴别移动用户，IMSI通过无线方式进行发送。
当位置更新发生时，MS在以下情况时将IMSI传送给MSC：1） MS用新的SIM卡首次开机；2） MS移动到另一个PLMN区；3） MS移动到另一个VLR区，并且初始VLR重启动（复位）；4） VLR删除MS；另外，MS也可从SIM卡将TMSI和LAI发送给MSC，通过无线方式发送TMSI 比发送IMSI给MSC更安全。
GSM主被叫位置更新、紧急呼叫、重建信令流程表
信令过程表通话建立（主Page—1、被叫P—2、紧急呼叫P—3）、呼叫释放（手机先挂、后挂P—4）、位置更新P—5、呼叫重建P—5、DTMF协议控制P—6通话建立（手机作主叫）信令过程说明RR层连接建立RACH—UL：CHANNEL _REQUEST内容：建立原因和随机参考值（RAND）原因：MS发起呼叫、紧急呼叫、呼叫重建和寻呼响应等；RAND：有5 位，用来区别不同MS所发起的请求。
AGCH—DL：IMMEDIA TE_ASSINGMENT 在Um接口建立MS与系统间的无线连接（分配SDCCH）RR连接建立MM层连接的建立CCCH—UL：CM SERVICE_REQUEST 请求业务如电路交换连接、短信业务等SDCCH—DL：AUTH_REQUEST 鉴权请求SDCCH—UL：AUTH_RESPONSE 鉴权响应SDCCH—DL：CIPHERING_REQUEST 加密命令SDCCH—UL：CIPHERING_COMPLETE 加密完成CC层连接的建立SDCCH—UL：SETUP 请求建立呼叫内容：呼叫请求的业务种类及MS发送方式、编码标准等SDCCH—DL：CALL _PROCEEDINGSDCCH—DL：ASSIGNMENT_COMMANDSDCCH—UL：ASSIGNMENT_COMPLETE系统接受请求后开始处理呼叫分配TCH分配确认SDCCH—DL：ALERTING 振铃音SDCCH—DL：CONNECT 用户摘机或连接消息SDCCH—UL：CONNECT_ACKNOWLEDGE 连接确认，表示MS接受连接通话建立（手机作被叫）RR层连接建立CCCH—DL：PAGING_REQUEST 呼叫请求，触发信道接入内容：被叫用户的TMSI、IMSI等RACH—UL：CHANNEL _REQUEST内容：建立原因和随机参考值（RAND）原因：寻呼响应、紧急呼叫、MS发起呼和呼叫重建叫等；RAND：有5 位，用来区别不同MS所发起的请求。
(流程管理)信令流程(寻呼短信切换)
（流程管理）信令流程(寻呼短信切换)1 基本呼叫过程21.1 移动用户呼叫移动用户主叫侧完整过程（主叫释放）2 1.2 移动用户呼叫移动用户被叫侧完整过程（被叫释放）10 1.3 固定用户呼叫移动用户完整过程171.4 移动用户呼叫固定用户完整过程221.5 呼叫重建过程262 位置更新过程 272.1 第一次位置更新（TMSI再分配）272.2 VLR内部的位置更新292.3 改变VLR时的位置更新343 IMSI附着过程403.1 IMSI分离过程404 切换 444.1 小区内切换444.2 BSC内的小区间切换464.3 MSC内的BSC间切换484.4 MSC间切换504.5 强迫切换545 短消息传送过程565.1 空闲模式下MS发起的短消息传送565.2 空闲模式下MS终止的短消息传送605.3 专用模式下MS发起的短消息传送655.4 专用模式下MS终止的短消息传送676 高级语音呼叫过程 696.1 组呼的信令过程696.1.1 发起组呼的信令流程696.1.1.1 移动用户发起组呼的信令流程696.1.1.2 固定用户发起组呼的信令流程726.1.2 移动用户在主控MSC上申请上行链路的信令流程74 6.1.3 组呼挂断的信令流程766.1.3.1 主控MSC下的移动用户挂断组呼的信令流程1 76 6.1.3.2 中继MSC下的用户挂断组呼的信令流程 776.1.3.3 固定用户挂断组呼的信令流程786.2 语音广播呼叫过程796.2.1 语音广播呼叫建立信令流程796.2.2 语音广播挂断信令流程821 基本呼叫过程1.1 移动用户呼叫移动用户主叫侧完整过程（主叫释放）1移动用户呼叫移动用户主叫侧完整过程（主叫释放）流程1.Channel request ：该消息在RACH上以随机模式被传送，主要应用过程有IMSI附着、短消息、补充业务管理。
当寻呼触发信道请求时，由必需的信道IE提供寻呼指示。
位置更新具体信令流程
第4章位置更新具体信令流程4.1 概述在GSM系统中有三个地点需要明白位置信息，即HLR、VLR和MS。
当那个信息发生变化时，需要保持三者的一致，由位置更新流程实现。
位置更新流程是位置治理中的要紧流程，总是由MS发起。
位置更新流程是一个通用流程，在如下三类位置更新流程中要使用到：正常位置更新、周期性位置更新、IMSI附着位置更新流程。
正常位置更新用于更新网络侧关于MS的位置区信息，LOCATIONUPDATING REQUEST消息中包含位置更新流程的类型信息。
在网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为MM连接建立要求的响应。
为限制位置更新尝试次数，位置更新失败时要使用位置更新attempt counter计数器。
在MS开机或SIM卡刚插入时，该计数器清零。
MS中要保持一个"forbidden location areas for roaming"表和一个"forbiddenlocation areas for regional provision of service"表。
MS关机或SIM卡拔出时，将这两个表删除。
当MS收到位置更新拒绝消息，其缘故值为"Roaming notallowed in this location area"或"Location Area not allowed"时，从BCCH上收到的LAI信息触发位置更新要求的LAI要加到相应的表中。
这两个表的容量至少要有10个表项，当表项数目超过表的容量时，最早的表项内容删除。
成功的进行位置更新后，MS在SIM卡中置UPDATED状态位（UPDATED状态讲明最后一次位置更新要求成功，同时现在LAI、TMSI，加密的密钥和加密序列号都应该储存在SIM卡中），并储备新的位置区信息。
4.2 位置更新流程正常位置更新、周期性位置更新和IMSI附着位置更新流程差不多相同（不同之处在下面各小节中详细描述），流程如下图：B T S B SC M S C图4-1位置更新流程(1) MS在空中接口的接入信道上向BTS发送Channel Request（该消息内含接入缘故值为位置更新）；(2) BTS向BSC发送Channel Required消息；(3) BSC收到Channel Required后，分配信令信道，向BTS发送ChannelActivation；(4) BTS收到Channel Activation后，假如信道类型正确，则在指定信道上开功率放大器，上行开始接收信息，并向BSC发送Channel Activation Acknowledge；(5) BSC通过BTS向MS发送Immediate Assignment Command；(6) MS发SABM帧接入；(7) BTS回UA帧进行确认；(8) BTS向BSC发Establishment Indication，该消息中包含了LocationUpdate Request消息内容；(9) BSC建立A接口SCCP链接，向MSC发送Location Update Request，该消息中包含了当前小区的CGI信息；(10) MSC向BSC回链接确认消息；(11) MSC向MS回位置更新同意消息，讲明位置更新成功；(12) 在网络侧拒绝本次位置更新时，网络侧下发消息给MS；(13) 若MSC侧选择“位置更新时分配TMSI”为否，则在位置更新的过程中，MS没有“TMSI Reallocation Complete”消息的上报。
位置更新流程详解
包含用户签约的数据业务 列表，电信业务列表和补 充业务列表
Page 39
Update Location Cnf
HLR给VLR会的位置更新 确认消息中带有HLR地 址
Page 40
Identity Req
MSC向手机指示 其上报设备IMEI
Identity Rsp
手机上报IMEI 注：如果网络需要获取手机的设备IMEI号，则通过Identity Req向手 机下发请求
Common ID(3G)
MSC/VLR
HLR
MM Location Update Request
MAP Send Authentication Info Req MM Authentication Req MM Authentication Rsp MAP Update Location Req MAP Insert Subscriber Data Ind MAP Insert Subscriber Data Rsp MAP Update Location Cnf MM Identity Req(IMEI) MM Identity Rsp(IMEI) Security Mode Command Security Mode Complete MM Location Update Accept MM TMSI Reallocation Complete 加密管理 用户数据 管理 MAP Send Authentication Info Rsp 鉴权管理
•
• •
Page 10
小结
• 本章对位置更新 的基本概念和种 类进行了介绍
• 理解位置更新的 作用
• 掌握位置更新的 类型
Page 11
问题
• 手机为什么要进行位置更新？ • 位置更新都涉及那些网元?各网元在位 置管理中都有什么作用？
位置更新具体信令流程
第4章位置更新4.1 概述在GSM系统中有三个地方需要知道位置信息，即HLR、VLR和MS。
当这个信息发生变化时，需要保持三者的一致，由位置更新流程实现。
位置更新流程是位置管理中的主要流程，总是由MS发起。
位置更新流程是一个通用流程，在如下三类位置更新流程中要使用到：正常位置更新、周期性位置更新、IMSI附着位置更新流程。
正常位置更新用于更新网络侧对于MS的位置区信息，LOCATION UPDATINGREQUEST消息中包含位置更新流程的类型信息。
在网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为MM连接建立请求的响应。
为限制位置更新尝试次数，位置更新失败时要使用位置更新attempt counter 计数器。
在MS开机或SIM卡刚插入时，该计数器清零。
MS中要保持一个"forbidden location areas for roaming"表和一个"forbiddenlocation areas for regional provision of service"表。
MS关机或SIM卡拔出时，将这两个表删除。
当MS收到位置更新拒绝消息，其原因值为"Roaming not allowedin this location area"或"Location Area not allowed"时，从BCCH上收到的LAI信息触发位置更新请求的LAI要加到相应的表中。
这两个表的容量至少要有10个表项，当表项数目超过表的容量时，最早的表项内容删除。
成功的进行位置更新后，MS在SIM卡中置UPDATED状态位（UPDATED状态表明最后一次位置更新请求成功，同时此时LAI、TMSI，加密的密钥和加密序列号都应该保存在SIM卡中），并存储新的位置区信息。
4.2 位置更新流程正常位置更新、周期性位置更新和IMSI附着位置更新流程基本相同（不同之处在下面各小节中详细描述），流程如下图：图4-1位置更新流程(1) MS在空中接口的接入信道上向BTS发送Channel Request（该消息内含接入原因值为位置更新）；(2) BTS向BSC发送Channel Required消息；(3) BSC收到Channel Required后，分配信令信道，向BTS发送ChannelActivation；(4) BTS收到Channel Activation后，如果信道类型正确，则在指定信道上开功率放大器，上行开始接收信息，并向BSC发送Channel ActivationAcknowledge；(5) BSC通过BTS向MS发送Immediate Assignment Command；(6) MS发SABM帧接入；(7) BTS回UA帧进行确认；(8) BTS向BSC发Establishment Indication，该消息中包含了Location UpdateRequest消息内容；(9) BSC建立A接口SCCP链接，向MSC发送Location Update Request，该消息中包含了当前小区的CGI信息；(10) MSC向BSC回链接确认消息；(11) MSC向MS回位置更新接受消息，表明位置更新成功；(12) 在网络侧拒绝本次位置更新时，网络侧下发消息给MS；(13) 若MSC侧选择“位置更新时分配TMSI”为否，则在位置更新的过程中，MS没有“TMSI Reallocation Complete”消息的上报。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（流程管理）位置更新具体信令流程位置更新4.1 概述于GSM系统中有三个地方需要知道位置信息，即HLR、VLR和MS。
当这个信息发生变化时，需要保持三者的壹致，由位置更新流程实现。
位置更新流程是位置管理中的主要流程，总是由MS发起。
位置更新流程是壹个通用流程，于如下三类位置更新流程中要使用到：正常位置更新、周期性位置更新、IMSI附着位置更新流程。
正常位置更新用于更新网络侧对于MS的位置区信息，LOCATIONUPDATINGREQUEST消息中包含位置更新流程的类型信息。
于网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为MM连接建立请求的响应。
为限制位置更新尝试次数，位置更新失败时要使用位置更新attemptcounter计数器。
于MS开机或SIM卡刚插入时，该计数器清零。
MS中要保持壹个"forbiddenlocationareasforroaming"表和壹个"forbiddenlocationareasforregionalprovisionofservice"表。
MS关机或SIM卡拔出时，将这俩个表删除。
当MS收到位置更新拒绝消息，其原因值为"Roamingnotallowedinthislocationarea"或"LocationAreanotallowed"时，从BCCH上收到的LAI信息触发位置更新请求的LAI要加到相应的表中。
这俩个表的容量至少要有10个表项，当表项数目超过表的容量时，最早的表项内容删除。
成功的进行位置更新后，MS于SIM卡中置UPDATED状态位（UPDATED状态表明最后壹次位置更新请求成功，同时此时LAI、TMSI，加密的密钥和加密序列号均应该保存于SIM卡中），且存储新的位置区信息。
4.2 位置更新流程正常位置更新、周期性位置更新和IMSI附着位置更新流程基本相同（不同之处于下面各小节中详细描述），流程如下图：图4-1位置更新流程(1) MS于空中接口的接入信道上向BTS发送ChannelRequest（该消息内含接入原因值为位置更新）；(2) BTS向BSC发送ChannelRequired消息；(3) BSC收到ChannelRequired后，分配信令信道，向BTS发送ChannelActivation；(4) BTS收到ChannelActivation后，如果信道类型正确，则于指定信道上开功率放大器，上行开始接收信息，且向BSC发送ChannelActivationAcknowledge；(5) BSC通过BTS向MS发送ImmediateAssignmentCommand；(6) MS发SABM帧接入；(7) BTS回UA帧进行确认；(8) BTS向BSC发EstablishmentIndication，该消息中包含了LocationUpdateRequest消息内容；(9) BSC建立A接口SCCP链接，向MSC发送LocationUpdateRequest，该消息中包含了当前小区的CGI信息；(10) MSC向BSC回链接确认消息；(11) MSC向MS回位置更新接受消息，表明位置更新成功；(12) 于网络侧拒绝本次位置更新时，网络侧下发消息给MS；(13) 若MSC侧选择“位置更新时分配TMSI”为否，则于位置更新的过程中，MS没有“TMSIReallocationComplete”消息的上报。
(14) 从此处开始网络侧启动信道释放流程，详细解释见释放流程部分。
4.2.1 周期性位置更新周期性位置更新用于通知网络侧MS没有关机，采用正常位置更新流程实现，位置更新类型于LOCATIONUPDATINGREQUEST消息中给出；MS中的T3212定时器用于周期性位置更新。
如果该定时器没有启动，则MS于每次进入MMIDLE状态中的NORMALSERVICE或ATTEMPTingTOUPDATE子状态时，启动该定时器。
MS于离开MMIDLE 子状态（MMIDLE状态表明MS处于非激活态，即没有进行任何呼叫流程，仅处于侦听状态，例如当进行主叫、被叫等过程中，MS会离开MM_IDLE状态）时，T3212定时器继续运行直至超时。
于下列情况下，该定时器停止计时（同时MS重置T3212定时器为初始值以便下壹次位置更新）：-收到LOCATIONUPDATINGACCEPT或LOCATIONUPDATINGREJECT 消息时；-收到AUTHENTICATIONREJECT消息时；-第壹条MM消息（如位置更新接受，CMSERVICEACCEPT等）收到时，或于MM连接建立加密模式完成时（最近业务状态为LIMITEDSERVICE 除外）；-MS已响应寻呼，且正确地收到除RR消息外的层3消息；-T3212定时器超时；-MS去活(如关机或SIM卡拔出)；当T3212定时器超时，则启动位置更新流程。
如果MS于业务状态NOCELLAVAILABLE,LIMITEDSERVICE,PLMNSEARCH或PLMNSEARCH-NORMALSERVICE，且且T3212定时器超时，则MS于离开业务态时再启动位置更新流程。
如果T3212定时器超时时，系统消息指明不使用周期性位置更新，则不启动位置更新流程。
T3212定时器超时值于SYSTEMINFORMATIONTYPE3消息的ControlchanneldescriptionIE携载。
MS于NOCELLAVAILABLE,LIMITEDSERVICE,PLMNSEARCH和PLMNSEARCH-NORMALSERVICE等状态，T3212超时值不变。
于T3212定时器计时时，如果超时值进行更改（如：服务小区的变更、T3212超时值的广播），则MS以当时T3212定时器值模新的T3212值为初始值继续计时；当T3212停止计时时，MS以1～“新的初始值”之间的随机值为初始值重启新的定时器。
4.2.2 IMSI附着位置更新流程IMSI附着位置更新流程是IMSI分离流程的补充，表明MS于网络中处于活动态。
SYSTEMINFORMATIONTYPE3消息中有壹个ATT标志，指明IMSI附着和IMSI分离流程是否使用。
如果网络侧指明需要使用IMSI附着和IMSI分离流程，则MS于IMSI激活时触发IMSI附着流程。
当MS于网络覆盖区内进行IMSI激活或MS从非覆盖区进入覆盖区时，当且仅当updatestatus标志为UPDATED，且且存储的位置区和当前服务小区BCCH上广播的位置区相同时，才触发IMSI附着流程；否则不论ATT标志为何值，MS触发正常位置更新流程。
IMSI附着位置流程采用正常位置更新流程实现。
但位置更新类型必须于LOCATIONUPDATINGREQUEST消息中指明。
4.2.3 正常位置更新流程正常位置更新流程由MS发起时，所有正于计时的触发位置更新流程定时器停止计时，如：T3211,T3212定时器。
由于此时MS无RR连接，MM子层向RR子层请求RR连接，且进入WAITFORRRCONNECTION(LOCATIONUPDATE)状态。
MS向网络侧发送LOCATIONUPDATINGREQUEST消息发起位置更新流程，启动T3210定时器且进入LOCATIONUPDATINGINITIATED状态，该消息中包含位置更新类型信息。
1. 网络请求MS能力信息网络侧可能会发起类标更新流程获取MS的进壹步信息，如加密能力等。
2. 身份请求如果网络侧不能通过TMSI和LAI得到IMSI信息，网络侧可能会发起身份请求流程。
3. 鉴权流程收到LOCATIONUPDATINGREQUEST消息时，网络侧也可能发起鉴权流程。
4. 加密设置流程如果新的TMSI需分配，则网络侧可能会发起加密模式设置。
5. 位置更新Attempt计数器当位置更新失败时，为限制位置更新尝试次数，位置更新尝试计数器用于位置更新失败次数的计数，该计数器表示连续失败的位置更新次数。
每壹次位置更新失败，该计数器增1；下列情况该计数器清零：-MS开机时；-SIM卡插入时；-位置更新成功时；-位置更新带原因值#11,#12or#13完成时；-业务状态从ATTEMPTING向UPDATE改变时；-进入新的位置区时；-T3212定时器超时时；-位置更新由CM子层请求触发时；当T3211定时器超时，判断是否重新发起进行位置流程时使用位置更新尝试计数器。
6. 位置更新接受如果网络侧接受位置更新，则向MS发送LOCATIONUPDATINGACCEPT 消息。
于身份保密服务激活时，网络可进行TMSI重分配。
分配的TMSI和LAI 信息包含于LOCATIONUPDATINGACCEPT消息中。
此时，网络侧启动T3250定时器。
MS收到LOCATIONUPDATINGACCEPT消息后，存储LAI，T3210定时器停止计时，位置更新尝试计数器清零，置SIM卡中的更新状态标志为UPDATED。
如果消息中包含IMSI，没有给MS分配TMSI，则MS要删除TMSI。
如果该消息中包含TMSI，则MS存储TMSI于SIM中，且向网络侧发送TMSIREALLOCATIONCOMPLETE。
如果该消息中既不包含TMSI，也不包含IMSI，则MS将延用原TMSI。
如果LOCATIONUPDATINGACCEPT消息中包含的LAIorPLMNID信息于"forbiddenlists"列表中，则删除该列表的这些表项。
7. 位置更新拒绝如果网络侧不接受位置更新，则网络侧将给MS回送LOCATIONUPDATINGREJECT消息。
MS于收到LOCATIONUPDATINGREJECT消息后，T3210停止计时，存储被拒绝原因，启动T3240定时器，进入LOCATIONUPDATINGREJECTED状态，等待网络侧释放RR连接。
释放RR连接后，MS将根据不同的被拒绝原因进行不同的处理：#2(IMSIunknowninHLR),#3(IllegalMS),or#6(IllegalME):如果被拒绝原因为#2、#3、#6，MS将置位置更新状态为ROAMINGNOTALLOWED，删除TMSI，存储LAI和密钥序列，于关机之前认为IMSI非法。
#11(PLMNnotallowed):#12(LocationAreanotallowed):#13(Roamingnotallowedinthislocationarea):如果位置更新被拒绝原因为#11、#12、#13，MS会删除SIM卡中LAI,TMSI和密钥序列,位置更新尝试计数器清零，位置更新状态置为ROAMINGNOTALLOWED，存储LAI和PLMNID于关联禁止列表中，即如位置更新拒绝原因为#11，则将PLMNID存储于"forbiddenPLMNlist"中，如位置更新拒绝原因为#12，则将LAIID存储于"forbiddenlocationareasforregionalprovisionofservice"列表中，如位置更新拒绝原因为#13，则将LAI存储于"forbiddenlocationareasforroaming"列表中且且位置更新被拒绝原因为#13，MS于返回MMIDLE后，将重新启动网络选择流程而非消息选择流程。
