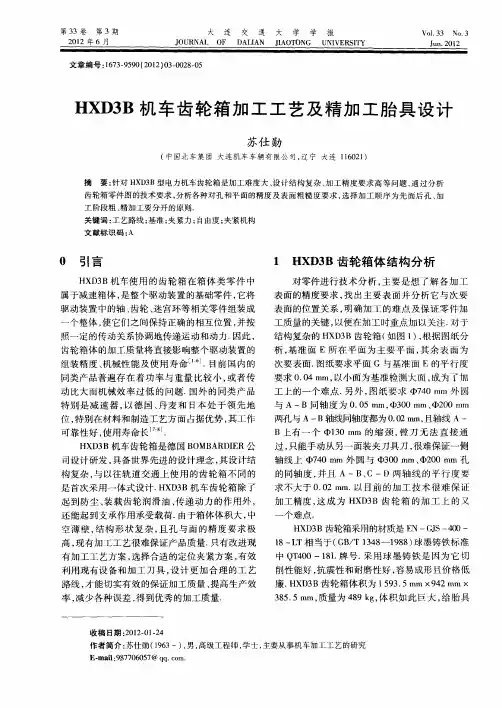

HXD3B机车齿轮箱加工工艺及精加工胎具设计
２ １１ 精 基准 的选择 ．． 选 择精 基准 时 ， 要 考 虑保 证 加 工 精 度 和 工 主 件 安 装 方便 可 靠 ． 择原 则 为 ： 准 重合 原 则 ， 选 基 即
要求 ０ ０ ｍ， ．４ｍ 以小 面 为基准 检测大 面 ， 为了加 成 工 上 的一个难 点 ． 另外 ， 纸 要求 ｑ７ ０ｌＤ外 圆 图 ｂ ４ ｌ ／－ ｉ 与 Ａ—Ｂ同轴 度 为 ０ ０ ｉ ￣３ ０ｌ ４ ０ ＩＩ ． ５１ ｂ ０ ｌ ２ ０ＩＩ Ｔ ｍ， ｔ ｍ、 Ｔ ／
也 遵循 了“ 准 统一 ” 基 的原 则．
图 １ ＨＸ ３ Ｄ Ｂ齿 轮 箱
２ 制定 ＨＸ ３ 齿 轮 箱 体 加 工 工 艺 ＤＢ 路 线
２ １ 定位 基准 的选择 ．
正确选 择定 位基 准 ， 别是 主要 的精 基准 ， 特 对 保 证零 件加 工精 度 、 理 安 排 加 工顺 序 起 决 定 性 合 的作用 ． 当用夹具 安装 工件 时 ， 为基 准 的选择 还 定
合 减小 误差 ， 齿 轮箱 底 面增 加 了 两个 工 艺 台阶 在 面， 将原 本 不 加 工 的 表 面 改 为 加 工 表 面 （ 图 ２ 如
（） ｂ
所 示 ） 通过 三个 平 面 为精 基 准定 位 ， ， 简单 方 便 的 限制 了齿轮 箱 的 ６个 自由度 ， 位稳定 可靠 ， 定 同时
组装精度 、 机械性能及使 用寿命 ． 目前国内的 同类产品普遍存在着功率与重量 比较小 ， 或者传 动 比大而机 械效 率 过低 的 问题 ． 国外 的 同类 产 品 特别是减速器 ， 以德 国 、 麦 和 日本 处 于 领 先 地 丹 位 ， 别在 材料 和制造 工艺 方面 占据优 势 ， 工作 特 其
第三届结构设计大赛赛题
西安工业大学第三届结构设计大赛（比赛说明书）结构制作建筑工程学院科协2015年3月18号第三届结构设计大赛比赛细则（桥梁承重）一、参赛说明1. 参赛要求各参赛队应独立设计、制作，桥梁承重组只允许每位参赛者参加一个队。
竞赛期间不得任意换人，若有参赛队员因特殊原因退出，则缺人竞赛。
每个参赛队只能提交一份作品，作品必须命名，模型名称应健康向上、突出特点，名称经组委会验证批准后生效。
各参赛队必须在规定时间内完成模型制作，迟交作品者作为自动弃权处理。
组委会将对所有参赛作品进行初审，对不符合要求的作品直接予以淘汰。
2. 方案设计与理论分析要求内容应包括：设计说明书设计说明书应包括对方案的构思、布局、功能、结构选型及其他有特色方面的说明；文本封面要求注明作品名称、参赛学生姓名、学号、设计说明书、方案图和计算书的顺序编排。
除封面外，其余页面均不得出现任何有关参赛队和个人的信息，否则取消参赛资格。
参赛队必须提交方案设计与理论分析文本的电子文档一份，并标明参赛队名和作品名称；同时用A4纸打印一式五份，在规定时间交到竞赛组委会，逾期作自动放弃处理。
二、模型设计要求1.设计制作模型结构设计符合赛题要求，各参赛队设计、制作模型仅限于使用所发材料（数量可根据模型进行自行增减），允许对所给材料进行适当加工、组合。
2.制作材料组委会将统一提供美工刀、白卡纸、乳白胶等种材料以及工具：3.模型重量结构模型的总重量不超过500克，超过者不能参加比赛。
4.模型尺寸模型的纵桥向长度要求在区间（800，810）mm范围内，纵桥向宽度要求在（90，100）mm 范围内，模型具体长度尺寸拟定请参考实验平台示意图。
模型最高点与最低点之间垂直距离不得超过500mm，从桥面层上开始计算，面层以下结构高度不得超过200mm。
并且桥梁主梁两端各留出27mm距离，此位置上不附加任何结构，供给桥梁固定使用。
不符合要求的模型直接取消比赛资格。
5.模型桥面（1）模型需设置相应桥面构造，用于移动小车加载。
铝合金车体前端结构抗撞性优化设计
结构 优化设 计 方法是 指在 满足 约束 条件 下按 预定 目标 求 出最 优方 案 的设 计 方法 ； 也就 是 基 于 某 一个 或 多个 目标 ， 在所 有 可 行 的方案 中选 出最 佳 设计 方案 ． 其 中， 在设计 中要 选优 的量 为设 计变
台： 即通过计算机模拟仿真设计出满足 车体耐撞 性， 轻量 化 ， 吸能最 大化等要求 的吸能结构 ． 为此本文以铝合金车体为载体 ， 对 头车撞击
Ｅ－ ｍａ ｉ ｌ ： ｃ ｈ ｅ ｎ ｂ ｉ ｎ ｇ ｚ ｈ ｉ ＠ｈ ｏ ｔ ｍａ ｉ ｌ ． ｃ ｏ ｎ． ｒ
第 ６期
陈秉智 ， 等： 铝合金 车体 前端结构抗撞性优化设计
ｉ Ｓ Ｉ Ｇ Ｈ Ｔ可 以 自动 控 制各 个 设 计 工具 之 间 的连 接 ， 将数 据从一个工 具传递 到另一个工 具 ， 使用 者 可 以
１ ． ２ 结构 优化 设计 方法
安全ｌ 生 分析的关键问题． 通过确定车体前端吸能部
件 的结构参 数优 化 吸能 装置 可 以在 大变形 过 程 中 吸取较大部 分 的撞击 能 量 ， 减 小 最大 撞击 力 ， 降低 加速度峰值 ， 而计 算机仿真 已经成为研 究大 变形碰 撞 的主要 方 法 ， 这 也 给本 文 研 究 提供 了思 想 与平
具用简单的图形界面组装成一个设计流程； 其次 ，
基金项 目： 国家 自然科学基金资 助项 目（ １ １ ２ ７ ２ ０ ７ ０ ） ； 铁道部科技研 究开发计 划资助项 目（ ２ ０ １ １ Ｊ ０ １ ３一Ｅ ） ； 国家科 技 支撑计划 资助项 目（ ２ ０ ０ ９ Ｂ Ａ Ｇ１ ２ Ａ一 ０ ４ ） ； 国际科技合作基金资助项 目（ ２ ０ １ ０ Ｄ Ｆ Ｂ ８ ０ ０ ５ ０—１ ） 作者简介 ： 陈秉智 （ １ ９ ７ １ 一） ， 男， 教授 ， 博士 ， 主要从事铁路 车辆碰撞 安全的研究
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁结构设计理论方案
作品名称途锐
参赛学校大连交通大学
参赛队员周权峰袁彬、魏剑锋
赵桐玉、杨馨胜专业名称土木工程
指导教师张涛
大连交通大学结构设计竞赛组委会
二○一一年
作品简介
考虑到本次竞赛题目要求为两跨双车道桥梁，在移动荷载以及均布静荷载作用下的加载，根据所学专业理论知识，认识到主要应该解决的是桥梁跨中的抗弯问题以及细节的抗扭问题、主梁的局部稳定性和支座处的抗剪能力。
从全国各高校的比赛情况来看，大多数模型均采用空腹式梁—桁架组合结构。
这种桥型不仅制作简单、计算方便、理论与实际吻合情况较好，而且可以通过变桁高来实现竖向抗弯刚度沿桥长方向的变化，从而最大程度减轻结构自重。
在主梁类型的选择上我们曾考虑两种截面形式——工字形截面和空心圆形截面。
在截面面积及杆件厚度相等的情况下（即控制“自重影响”这一变量），容易验证工字形截面比空心圆截面惯性矩大40%以上。
此外，前者节点处理较圆形截面简单，故最终可选用工字形截面。
注：作品简介应包括对方案的构思、造型和结构体系及其他有特色方面的说明（可加页）。
结构承重验算1.材料的强度特性
我们查阅了浙江大学土木系对结构设计大赛材料的性能试验数据，如下：
1
5
2
( 1 )( 2 )0.00 3.12
0.003.12
2.结构整体受力分析
我们对支座实际的约束情况加以分析，得到进行结构力学理论计算的杆件约束体系如下：
考虑到此次大赛规则有变，加载了均布的静荷载。
联系所学桥梁知识对主梁的连续及非连续不同情况做了对比，（单位均布力）
a. 中间为简支非连续梁在均布荷载下的弯矩图：
1.00
1.001
5
2
( 1 )
( 2 )5.00
5.00
M 图
1
5
2
( 1 )( 2 )-2.08
1.04
-2.08
-2.081.04
b.中间为简支连续梁在均布荷载作用下的弯矩图:
1
5
2
( 1 )
( 2 )
m =1m =1
M 图
由上述受力分析可知在单位均布荷载作用下，连续梁的跨中最大弯矩较小，仅有1.04NM,但是支座处弯矩交大，为2.08NM ；而非连续梁的跨中最大弯矩为较大的3.12NM ，但是支座处弯矩为0。
综合考虑不同情况下弯矩的影响，我们选择了中间连续梁的形式，因为这样整个梁的弯矩承受较小，只需在支座处稍加强即可，达到节约材料、减轻自重的目的。
C.移动单位荷载作用下距左端1/8处截面弯矩影响线：（左右对称）
( 1 )( 2 )
2
15
D.移动单位荷载作用下中间支座处截面弯矩影响线：
( 1 )( 2 )
2
15
3.荷载简化
由于计算机模拟分析纸质桥梁模型的局限性，我们对计算模型进行了下列简化和假定：
1.采用空间梁单元模拟桁架结构；
2.车轮荷载按横向线集度荷载在两片主桁间进行分配，等效为作用在纵梁上的集中荷载；
3.不考虑桥面板参与受力；
4.忽略桥面及桥面系局部加劲构造的作用；
5.两跨受力模式一样，仅取一跨进行计算分析。
应该承认，上述简化和假定会带来一定的计算误差。
考虑到理论分析用于纸质模型的指导性作用，这样的简化和假定是可以接受的。
采用简化计算模型，考虑将小车荷载转化为加载在左右两根纵梁上的移动点荷载来计算，将总重为100N的小车荷载简化为加载在两根纵梁上的竖向点荷载，即左右两个纵梁分别加载40N 和10N的力，简化后的等价小车荷载模式如图3所示。
图1 简化后的小车荷载（单位：mm）
4.模型单元编号
桁梁模型单元的编号见图2、图3。
鉴于纵梁的重要性，每节间的纵梁划分为3～5个单元；为使计算便捷，将其余杆件均视作一个单元。
图2 纵梁单元编号
图3腹杆单元编号
5.纵梁受力情况及挠度
腹杆单元可近似按轴心受压构件计算，根据Midas 软件的桁架单元内力分析结果可知53
号腹杆单元为控制单元；纵梁单元同时受轴向应力、弯曲应力和剪应力的作用，根据软件的应力分析结果可知68号梁单元为控制截面；跨中挠度的大小也为本次模型设计成功与否的关键因素。
模型的53号、68号单元内力和跨中挠度计算结果如表4所示： 表4： 单元内力和跨中挠度计算结果
中心距
53号腹杆 轴力(N)
68号纵梁轴向应力(MPa) 68号纵梁弯
曲应力(MPa) 68号纵梁剪
应力(MPa)
跨中挠度（mm ） 200mm
64.4425
3.87 16.1 2.6 11.85
腹杆轴力 221161.6291 5.90/14/10.44
c N N mm f N mm A σ=
==<= 采用第四强度理论计算模型68号纵梁单元的相当应力：
22222213(3.616.7)3 2.620.8/21/r c N mm f N mm σστ=+=++⨯=<=
6. 47号纸带单元截面尺寸的选取
基于浙江大学结构设计大赛的材料试验结果和补充试验数据，并参考有关资料，拟定20mm
宽的纸带的性能参数如表5所示。
表5 材料性能参数
名称 层数 面积 弹性模量
极限拉压应力（N/mm 2）
白卡纸1 1 0.3×20=6mm 2 1130 22.2/7.0 白卡纸2 2 0.6×20=12mm 2 1145 44.0/14.0 白卡纸3 3 0.9×20=18mm 2 1600 66.0/21.0 白卡纸4
4
1.2×20=24mm 2
1960
88.0/28.0
桥梁模型结构的各杆件单元采用不同层数的白卡纸制成，软件分析计算中采用表6中所列参数。
表 6 单元几何参数表（单位：mm ）
项目 材料 截面形状 宽 高
厚
纵梁 白卡纸3 工字 20 20 0.9 横梁 白卡纸2 矩形 10 20 0.3 腹杆 白卡纸1 矩形 15 20 0.6 下弦横联 白卡纸1 纸带
边长为20 0.3 纸带 一层纸带 白卡纸4 纸带
20 0.3 二层纸带 白卡纸4 纸带
20 0.6
47号纸带单元为桁架单元，主要承受拉力，由Midas 分析结果得其轴力为126.87N 。
1) 选取一层白卡纸： 22126.8752.86/[]22.2/2.4
F N mm N mm A σσ=
==>=，不满足要求； 2) 选取二层白卡纸：
22126.8726.43/[]44/4.8
F N mm N mm A σσ=
==<=，满足要求； 综上可知，两层8mm 的白卡纸可以满足要求，但处于结构的构造要求和47号纸带单元对结
构的重要性，最终我们选定47号纸带单元采用三层8mm 的纸带。
注：结构承重验算应包括结构选型、计算简图、荷载分析、内力分析、承载能力估算等（可加页）。
作品简图
我们最终采用的方案结构体系为两跨简支鱼腹式桁梁桥，为无竖杆的三角形桁架，模型按1015mm＋1015mm等跨布置，全长2030mm，宽200mm。
两纵梁中心距为170mm，桥面板自纵梁外缘向外各悬挑10mm，实际通车桥面宽200mm。
纵梁采用工字截面，梁高20mm,箱宽20mm；横梁采用单箱截面，不等间距布置，梁高20mm，宽10mm；腹杆为不等节间布置，截面采用15mm×20mm矩形空心管；下弦杆采用纸带，尺寸高1.2mm，宽20mm；下弦跨中横联采用纸带，边长为20mm；桥面采用经厚薄处理的整块纸张连续铺设。
图1～2分别为最终设计的立面、平面示意图。
图1 立面布置示意（不包括桥面和局部加劲构造单位：mm）
图2 平面布置示意（不包括桥面和局部加劲构造单位：mm）
注：作品简图应包括结构整体布置图、主要构件详图和方案效果图（可加页）。
