老虎板王使用常见问题

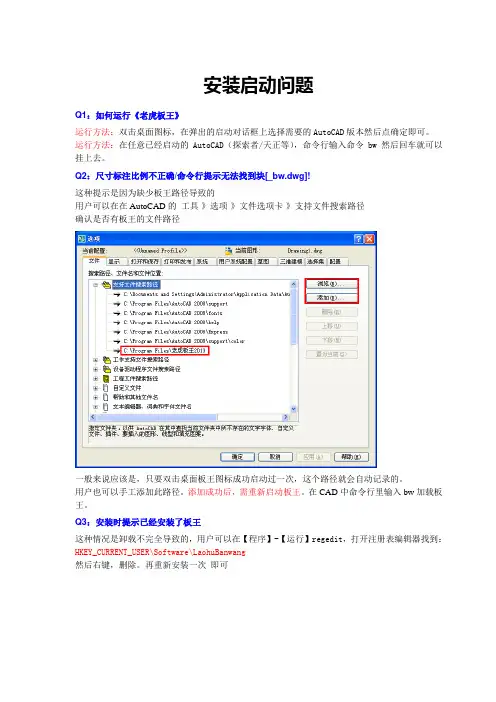

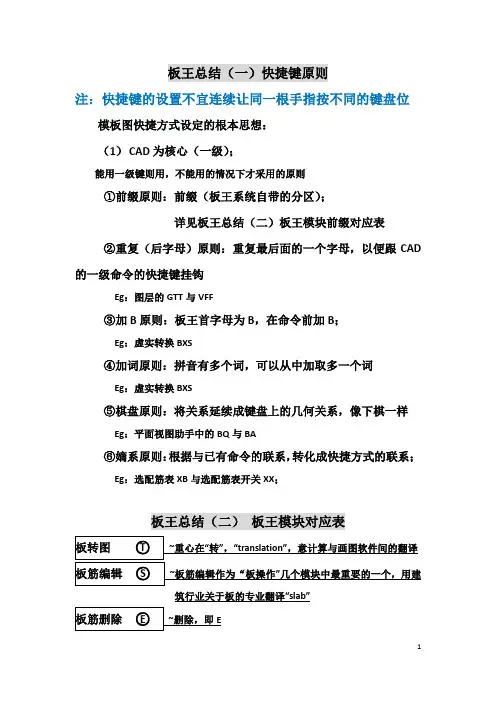

安装启动问题

Q1：如何运行《老虎板王》

运行方法：双击桌面图标，在弹出的启动对话框上选择需要的AutoCAD版本然后点确定即可。

运行方法：在任意已经启动的AutoCAD（探索者/天正等），命令行输入命令 bw 然后回车就可以挂上去。

Q2：尺寸标注比例不正确/命令行提示无法找到块[_bw.dwg]!

这种提示是因为缺少板王路径导致的

用户可以在在AutoCAD的工具-》选项-》文件选项卡-》支持文件搜索路径

确认是否有板王的文件路径

一般来说应该是，只要双击桌面板王图标成功启动过一次，这个路径就会自动记录的。

用户也可以手工添加此路径。添加成功后，需重新启动板王。在CAD中命令行里输入bw加载板王。

Q3：安装时提示已经安装了板王

这种情况是卸载不完全导致的，用户可以在【程序】-【运行】regedit，打开注册表编辑器找到：HKEY_CURRENT_USER\Software\LaohuBanwang

然后右键，删除。再重新安装一次即可

Q4：与探索者破解版的运行冲突

如果用户安装的是tssd破解版，即cad安装目录下有hid.dll或者setupapi.dll两个文件的。是一定需要显示盘符的。不能执行群共享里的工具----新锁设置不显示盘符.rar，如果已经执行了不显示盘符，再执行下----显示盘符.rar工具后，重新插拔密码锁就可以了。

Q5：新锁不是u盘不能存东西

新锁空间是虚的，不是u盘，放进去的东西拔掉锁之后就不见了。

如果不希望显示板王的盘符，可以执行群共享里的----新锁设置不显示盘符.rar

执行该工具后，重新插拔密码锁就不显示盘符了。

Q6：命令行提示：*.ARX无法找到所需的动态链接库或其他文件

这种提示是因为杀毒软件杀掉了板王的系统文件。

用户在杀毒软件里面恢复为信任，或者关闭杀毒软件重装下板王。可以这样操作恢复使用：

1、开始-》程序-》360-》360杀毒-》病毒隔离区：将Bw开头的文件恢复信任添加到白名单

2、360安全卫士-》木马查杀-》恢复区：也同样将Bw开头的文件添加为信任再重新启动程序

以上操作之后如果还不行，需要麻烦您先关闭杀毒软件，然后重新安装下板王。

Q7：设置备份与恢复

用户可以使用设置-》设置备份与恢复命令导出设置备份的，然后重装或者到其他电脑上，再使用这个命令导入备份的设置就行

如果没有备份就将板王卸载了，可以这样操作

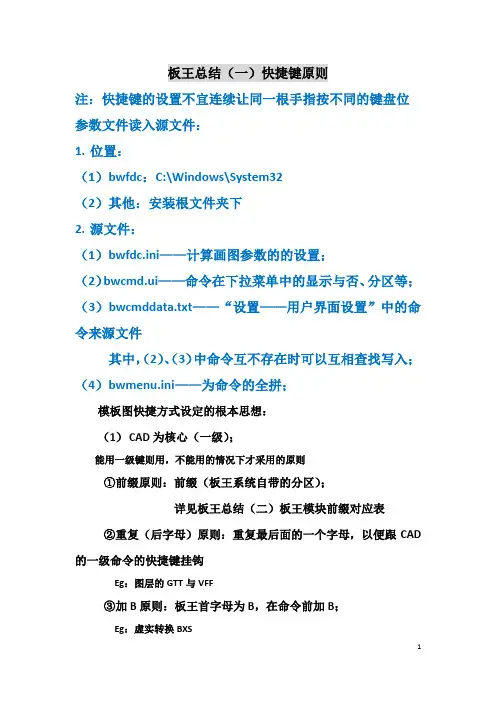

设置文件是：C：\WINDOWS\system32\bwfdc.ini

简化命令文件是：板王安装目录下的bwcmddata.txt文件。

用户可以先备份这两个文件，安装好后再拷贝过去

Q8：注册老虎空间

有关老虎空间注册码的问题是这样的，板王是“落户”在老虎空间，板王跟老虎论坛没有任何关系的，只是名字必须叫老虎XXX，所以我们没有办法为用户申请购买邀请码的，万分抱歉，还请您谅解。

功能使用问题

一、板图的操作

Q1：板图操作习惯

老虎板王结构绘图软件当前版本支持针对楼板施工图的四种工作习惯：

第一种情况：已经有了pkpm出的pm图(或者广厦的板施工图)，（因为建模时比较细心，模

型与实际差别不大，因此）觉得它大部分是可以用的，那么可以用【直接转换】，转图之后

再使用【位置调整】或图面调整、板筋编辑等后续处理命令。

第二种情况：有pkpm出的pm图(或者广厦的板施工图)，并且觉得它的配筋是正确、可采纳

的，但是因为建模时候可能不太准确（模型毕竟是模型，只要其误差能够满足工程精度的要

求，设计人员有时可能不会将模型建得跟施工图一样准确（比如常见的梁边平柱边或墙边等

等情况）。总之实际的模板图是工程师自己手画而不是采用pkpm的，这时候可以用【读原图

数据】然后【转换到用户图】，将pkpm的数据读进来再在用户自己的模板图上还原，程序自

动处理pm图和用户模板图之间的误差并将钢筋调整到正确位置。

第三种情况：用户完全不采用pkpm或广厦的板配筋，而是手工配筋。此时可在用户自己的

模板图上先【识别用户模板】，然后用【手动正、负筋】或者【任意正、负筋】进行非常方

便快捷的正、负筋绘制。或者用【自动绘板筋】命令进行全板图绘制。

第四种情况：板图是用别的软件绘制或者生成的，希望用板王的后续板筋编辑功能来操作，

那么可以先用【识别任意板】功能，识别下板图之后再使用其他后续板筋编辑功能。

Q2：镜像板筋需要这样操作：

1、板筋编辑-》识别任意板，只需指定好：板底筋层和支座筋层，注意需要把钢筋本身和它上面的规格编号长度等文字都指定上，然后点击确定按钮关闭对话框，之后按esc退出键；

2、使用板筋编辑-》镜像板筋命令，框住需要镜像的板即可。

Q3：无法使用板筋编辑下的功能：

先使用板筋编辑-》识别任意板功能指定图层，指定板底筋层和支座筋层的时候，注意需要把钢筋本身和它上面的规格编号长度等文字都指定上，然后点击确定按钮框选板图，识别板图，然后再使用其他后续板筋编辑功能

注意：比例是否和图中的比例一致最大最小梁宽是否合适

Q4：无法使用手动绘正负筋的功能：

先使用板筋绘制-》识别用户模板图，然后点击确定按钮框选板图，再使用其他绘制命令

注意：比例是否和图中的比例一致最大最小梁宽是否合适

Q5：板图比例问题：

目前板功能暂时只支持1：1和1：100的比例的情况的，程序内部默认的没法修改的。

如果用户需要转1：150的比例的情况，需要先在设置-》钢筋参数设置和图层文字设置命令里将钢筋宽度，钢筋字高等参数改为目前的1.5倍，然后再转图；

或者用户可以按照目前的转图或者自绘制完之后，再使用板筋编辑-》板筋放缩命令将板图放大1.5倍。

注：转图后的图纸暂时不支持放缩的；如果需要放缩板图可以先打开pkpm或者广厦原图进行放缩，然后后再用板转图命令

Q6：原图钢筋符号是%%129的形式转图后出现none的钢筋规格文字

用户可以先在设置-》参数编辑器中修改：将参数改为1，然后再用原图重新转图

Q7：标筋范围的操作

在板转图-》标筋范围这个命令

注意选取要保留的钢筋时，要点取钢筋，而非规格或标注文字。比如这种

处理后
