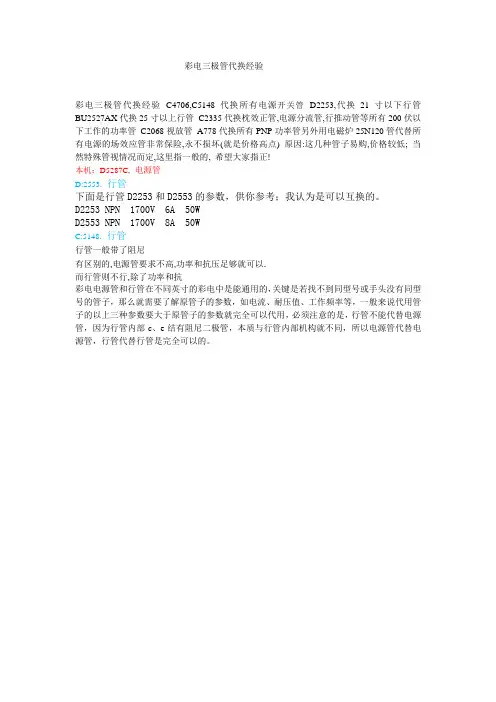

彩电三极管代换经验 - 用于合并

彩电三极管代换经验
彩电三极管代换经验C4706,C5148代换所有电源开关管D2253,代换21寸以下行管BU2527AX代换25寸以上行管C2335代换枕效正管,电源分流管,行推动管等所有200伏以下工作的功率管C2068视放管A778代换所有PNP功率管另外用电磁炉25N120管代替所有电源的场效应管非常保险,永不损坏(就是价格高点) 原因:这几种管子易购,价格较低; 当然特殊管视情况而定,这里指一般的, 希望大家指正!
本机：D5287C,电源管
D:2553.行管
下面是行管D2253和D2553的参数，供你参考；我认为是可以互换的。

D2253 NPN 1700V 6A 50W
D2553 NPN 1700V 8A 50W
C:5148.行管
行管一般带了阻尼
有区别的,电源管要求不高,功率和抗压足够就可以.
而行管则不行,除了功率和抗
彩电电源管和行管在不同英寸的彩电中是能通用的，关键是若找不到同型号或手头没有同型号的管子，那么就需要了解原管子的参数，如电流、耐压值、工作频率等，一般来说代用管子的以上三种参数要大于原管子的参数就完全可以代用，必须注意的是，行管不能代替电源管，因为行管内部c、e结有阻尼二极管，本质与行管内部机构就不同，所以电源管代替电源管，行管代替行管是完全可以的。

开关管代换资料

开关管代换资料彩电行管和电源开关管工作于高反压、大电流状态，是彩电中的关键元件，也是易损件。

由于彩电从设计到工程生产用料，不可能同一个模式，再加上彩电厂家不同、屏幕尺寸种类又多，彩电行管和电源开关管使用的型号也就五花八门，给我们维修人员带来一定的困难，有时查出故障所在，但因无同型号元件只好搁置一边，降低了维修效率。

通过大量的维修实践证明，彩电行管和开关管损坏后，如找不到原件，完全可以用代换件，只是代换时需遵循一定的原则。

一、封装上的区别常见的行管和开关管，有金属封装和塑料封装，金属封装的管子一般在早期生产的电视机中应用，现在的电视机都采用塑料封装的管子，这两种封装的管子互换时要注意的是安装孔、绝缘和散热等问题。

同样，塑料封装（塑封）的管子，有的散热金属片（与管芯集电极相连）裸露，我们叫它半塑封；有的把散热金属片全部用塑料绝缘，我们叫它全塑封。

显然，代换时最好选择同种封装的管子。

半塑封代换全塑封管时，应注意加垫上云母绝缘片和紧固螺钉的绝缘，以隔离散热片防止发生短路，并涂上导热硅脂压实以利散热；全塑封代换半塑封管时，应把原云母绝缘片拆除并涂硅脂以利散热。

二、带阻尼和不带阻尼的区别小屏幕（一般指21"以下）彩电行管，在其CE极间内置了阻尼二极管，BE极间也内置了一小阻值电阻，我们称它带阻尼行管；而大屏幕（一般指25"以上）彩电行管，由于增加了枕形校正电路，大多采用不带阻尼的三极管，但也有例外，如2SD2553就带阻尼，它大量用于大屏幕彩电的行输出管。

代换时应区分是否带阻尼，不带阻尼的行管，应急时可以代替带阻尼的行管，但要另外加并阻尼二极管。

当然，电源开关管是不带阻尼的，不能用带阻尼的管子去代换。

三、最大电参数行管和开关管最关键的电参数是VCEO、VCBO、ICM、PCM等。

通过实践总结，一般彩电行管和开关管使用原则是：1．21〃以下机行管：PCM=50W左右、ICM=5A左右、VCBO≥1500V、VCEO≥600V。

三极管代换手册

三极管代换手册
三极管（transistor）是一种重要的电子元件，常用于放大和开关电路中。

由于各种类型的三极管有不同的参数和规格，所以在实际应用中可能涉及到三极管的替代。

以下是
一些常见的三极管类型及其替代品的参考手册，供您参考：
1. NPN型三极管代替手册：
- 2N2222可以替代2N3904
- 2N4401可以替代2N2222
- BC548可以替代2N3904
- BC337可以替代2N2222
2. PNP型三极管代替手册：
- 2N3906可以替代2N3906
- 2N4403可以替代2N3906
- BC558可以替代2N3906
- BC327可以替代2N3906
请注意，替代三极管可能会对电路的工作特性产生一定的影响，因此在替代之前应确保替代元件的参数和规格与原始元件相匹配。

此外，还有一些通用型的三极管可以用作替代品，如
2N3904或2N3906等。

这些通用型的三极管具有较广泛的可用性和替代性，在许多应用中可以作为替代品使用。

最好的方法是参考特定型号的三极管的数据手册，以比较特定参数和规格，以确定最合适的替代品。

这样可以确保替代品能够提供与原始元件相近的性能和特性。

常用行管及开关管代换手册

常用行管及开关管代换手册彩电显像管和开关秦致岛的系统全世界也不好吗？更换前首先进行检查，以确定损坏是否由管道本身造成。

如果诱因来自外围，则必须首先消除外围故障，以防止二次不必要的二次损坏。

外围因素包括显示器触摸电极的短路、线路变压器(高压封装)的内部短路、线路管的激励端是过激励还是欠激励(这些行为不一定是先天性的，所获得的原件老化和恶化、引脚被焊接等)。

)，并且线管的散热也非常重要。

排除上述原因，我们将在下面看替代原则。

封装普通列管和开关管的区别包括金属封装和塑料封装。

金属封装管通常用于早期电视机。

目前的电视机都使用塑封管。

当两种封装的管子互换时，应注意安装孔、绝缘、散热等问题。

类似地，对于塑封(塑封)管，一些散热金属片(连接到管芯的集电极)是暴露的。

我们称之为半塑料封装；有些用塑料绝缘所有辐射金属片，我们称之为塑料包装。

显然，更换时最好选择同类型的包装管。

用半塑料包装替换全塑料包装管道时，应注意云母绝缘片和紧固螺钉的绝缘，以隔离散热器，防止短路，导热硅脂应涂上并压实，以利于散热。

当用全塑料包装替换半塑料管时，应去掉原来的云母绝缘片，并涂上硅脂，以便散热。

有阻尼和无阻尼小屏幕彩色电视显像管(以下统称为21)的区别在于，在其电容电极之间内置一个阻尼二极管，在其电容电极之间内置一个小电阻。

我们称之为阻尼管。

另一方面，由于增加了枕形校正电路，大多数大屏幕(一般为25个以上)彩色电视显像管使用无阻尼晶体管，但也有例外，如2SD2553带阻尼晶体管，它广泛用于大屏幕彩色电视显像管更换时，有必要区分是否使用带阻尼和不带阻尼的管路。

在紧急情况下，可以更换带阻尼的管路，但应增加一个二极管并进行阻尼。

当然，电源开关管是无阻尼的，不能用带阻尼的管代替。

列管和开关管最关键的电气参数是氯乙烯单体、VCBO、离子传导膜、相变材料等。

通过实践总结，彩色电视显像管和开关管的使用原则如下:21”或以下:PCM=50W，ICM=5A，VCBO≥1500伏，VCEO≥600伏25”至29”机器管道:动力系统控制模块≥50W，动力系统控制模块≥5A，VCBO≥1500伏，真空断路器≥600伏适用于21”以下机器的开关管:动力系统控制模块=50W，动力系统控制模块=5A，VCBO≥800伏，电压控制振荡器≥600伏25”至29”机器的开关管:动力系统控制模块≥100瓦，动力系统控制模块≥10瓦，VCBO≥800伏，电动气动执行机构≥600伏从以上数据可以看出，25”到29”的机器管和开关管可以用21”或更少的机器管和开关管代替，但成本稍高，而21”或更少的机器管不能用25”或更多的机器管代替换管和开关管的原则无阻尼管原则上可以代替电源开关管，但要考虑动力系统控制模块、信息控制模块和HFE等参数是否满足要求。

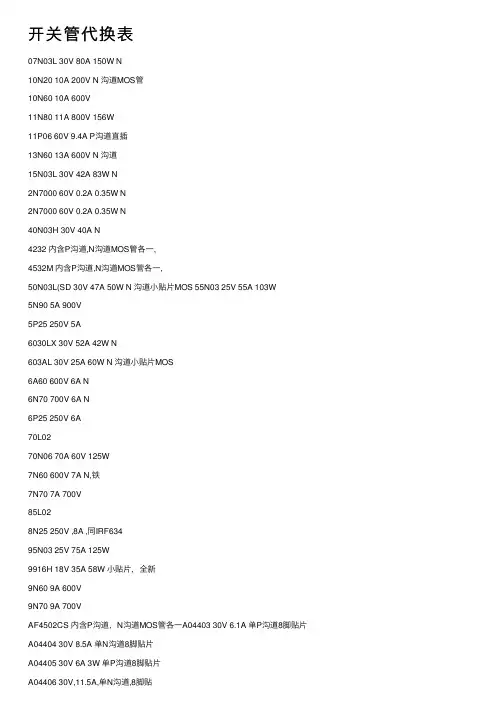

开关管代换表

开关管代换表07N03L 30V 80A 150W N10N20 10A 200V N 沟道MOS管10N60 10A 600V11N80 11A 800V 156W11P06 60V 9.4A P沟道直插13N60 13A 600V N 沟道15N03L 30V 42A 83W N2N7000 60V 0.2A 0.35W N2N7000 60V 0.2A 0.35W N40N03H 30V 40A N4232 内含P沟道,N沟道MOS管各⼀,4532M 内含P沟道,N沟道MOS管各⼀,50N03L(SD 30V 47A 50W N 沟道⼩贴⽚MOS 55N03 25V 55A 103W5N90 5A 900V5P25 250V 5A6030LX 30V 52A 42W N603AL 30V 25A 60W N 沟道⼩贴⽚MOS6A60 600V 6A N6N70 700V 6A N6P25 250V 6A70L0270N06 70A 60V 125W7N60 600V 7A N,铁7N70 7A 700V85L028N25 250V ,8A ,同IRF63495N03 25V 75A 125W9916H 18V 35A 58W ⼩贴⽚，全新9N60 9A 600V9N70 9A 700VAF4502CS 内含P沟道，N沟道MOS管各⼀A04403 30V 6.1A 单P沟道8脚贴⽚A04404 30V 8.5A 单N沟道8脚贴⽚A04405 30V 6A 3W 单P沟道8脚贴⽚A04406 30V,11.5A,单N沟道,8脚贴A04407 30V 12A 3W 单P沟道,8脚贴⽚A04407 30V 12A 3W 单P沟道,8脚贴⽚A04408 30V 12A 单N沟道,8脚贴⽚A04409 30V 15A P沟道场效应,8脚A04410 30V 18A 单N沟道8脚贴⽚A04411 30V 8A 3W P沟道场效应,8脚A04413 30V 15A 3W 单P沟道,8脚贴⽚A04413 30V 15A 3W 单P沟道,8脚贴⽚A04414 30V,8.5A,3WM 单N沟道，8脚A04418 30V 11.5A N沟道8脚贴⽚A04422 30V 11A N 沟道8脚贴⽚A04423 30V 15A 3.1W 单P沟道,8脚贴A04600 内含P沟道，N沟道MOS管各⼀A0D405 30V，18A，P⾼压板MOS管贴A0D408 30V，18A，P⾼压板MOS管贴A0D409 60V 26/18A P ⾼压板MOS 管贴A0D409 60V 26/18A P ⾼压板MOS 管贴A0D420 30V,10A,N⾼压板MOS管贴A0D442 60V，38/27A，N ⾼压板MOS管贴A0D442 60V38/27A,N⾼压板MOS管贴A0D444 60V,12A,N ⾼压板MOS管贴A0P600 内含P,N沟道各1,30V 7.5AA0P605 内含P,N沟道各1,30V 7.5AA0P607 内含P、N沟道各1，60V 4。

开关管与行管

34"~38"机行输出管 2SD2500、2SD2553、2SD2253
100Hz机行输出管 2SC5144、2SC4288、2SC5422
另附易损三极管，一般情况同种类可互换：
常用枕校调制三极管型号有：
NPN型：2SD1406、2SD1266、2SD880、2SD1052、2SD1499、2SD1761、2SD2012、3DD3852
21″以下机开关管：PCM=50W左右、ICM=5A左右、VCBO≥800V、VCEO≥600V。
25″~29″机开关管：PCM≥100W、ICM≥10A、VCBO≥800V、VCEO≥600V。
通过上面数据可知，25″~29″机行管、开关管可代换21″以下机行管、开关管，但成本稍高，而21″以下机的管子不能代换25″以上机的管子。
一般100Hz彩电行管要求其tf≤0.6us，电脑显示器就用这种行管，目前国内还无法生产这种管子，完全依赖进口，因而价格昂贵。常见的型号有2SC5144、2SC4288等。
彩电常用行管、开关管代换表
通过上面分析，大家对行管、开关管的代换原则有了一定的了解，当然在有原料的基础上尽量采用原料而不采用代料，因为原料的各项参数更能与电路相匹配。下面把目前彩电常用的行管、开关管列表示出，以方便维修。
查看文章
彩电行管和电源开关管的代换2008-08-14 11:40彩电行管和开关管损坏后，如找不到原件，完全可以用代换件，只是代换时需遵循一定的原则。
首先代换前的检查，确定损坏原因是否来自行管本身。如果来自外围的诱因，就要先排除外围的故障，防止带来二次不必要的二次损坏。外围因素包括显示器碰极短路，行变（高压包）的内部短路，行管的激励端是否过激励、欠激励（这些行为产生不一定是先天的，后天原件老化变质，管脚虚焊等），还有一个行管的散热也很重要。排除以上诸因，就看下边的代换原则了。

三极管参数大全型号功能代换

三极管参数大全名称封装极性功能耐压电流功率频率配对管D633 28 NPN 音频功放开关 100V 7A 40W 达林顿9013 21 NPN 低频放大 50V 0.5A 0.625W 90129014 21 NPN 低噪放大 50V 0.1A 0.4W 150HMZ 90159015 21 PNP 低噪放大 50V 0.1A 0.4W 150MHZ 90149018 21 NPN 高频放大 30V 0.05A 0.4W 1000MHZ8050 21 NPN 高频放大 40V 1.5A 1W 100MHZ 85508550 21 PNP 高频放大 40V 1.5A 1W 100MHZ 80502N2222 21 NPN 通用 60V 0.8A 0.5W 25／200NS2N2369 4A NPN 开关 40V 0.5A 0.3W 800MHZ2N2907 4A NPN 通用 60V 0.6A 0.4W 26／70NS2N3055 12 NPN 功率放大 100V 15A 115W MJ29552N3440 6 NPN 视放开关 450V 1A 1W 15MHZ 2N66092N3773 12 NPN 音频功放开关 160V 16A 50W2N3904 21E NPN 通用 60V 0.2A2N2906 21C PNP 通用 40V 0.2A2N2222A 21铁 NPN 高频放大 75V 0.6A 0.625W 300MHZ2N6718 21铁 NPN 音频功放开关 100V 2A 2W2N5401 21 PNP 视频放大 160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大 160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关 60V 50A 300W2N6277 12 NPN 功放开关 180V 50A 250W9012 21 PNP 低频放大 50V 0.5A 0.625W 90132N6678 12 NPN 音频功放开关 650V 15A 175W 15MHZ9012 贴片 PNP 低频放大 50V 0.5A 0.625W 90133DA87A 6 NPN 视频放大 100V 0.1A 1W3DG6B 6 NPN 通用 20V 0.02A 0. 1W 150MHZ3DG6C 6 NPN 通用 25V 0.02A 0.1W 250MHZ3DG6D 6 NPN 通用 30V 0.02A 0.1W 150MHZMPSA42 21E NPN 电话视频放大 300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频放大 300V 0.5A 0.625W MPSA42 MPS2222A 21 NPN 高频放大 75V 0.6A 0.625W 300MHZ 9013 贴片 NPN 低频放大 50V 0.5A 0.625W 90123DK2B 7 NPN 开关 30V 0.03A 0.2W3DD15D 12 NPN 电源开关 300V 5A 50W3DD102C 12 NPN 电源开关 300V 5A 50W3522V 稳压管 5VA634 28E PNP 音频功放开关 40V 2A 10WA708 6 PNP 音频开关 80V 0.7A 0.8WA715C 29 PNP 音频功放开关 35V 2.5A 10W 160MHZA733 21 PNP 通用 50V 0.1A 180MHZA741 4 PNP 开关 20V 0.1A 70／120NSA781 39B PNP 开关 20V 0.2A 80／160NSA928 ECB PNP 通用 20V 1A 0.25WA933 21 PNP 通用 50V 0.1A 140MHZA940 28 PNP 音频功放开关 150V 1.5A 25W 4MHZ C2073A966 21 PNP 音频激励输出 30V 1.5A 0.9W 100MHZ C2236 A950 21 PNP 通用 30V 0.8A 0.6WA968 28 PNP 音频功放开关 160V 1.5A 25W 100MHZ C2238 A1009 BCE PNP 功放开关 350V 2A 15WA1220P 29 PNP 音频功放开关 120V 1.5A 20W 150MHZA1013 21 PNP 视频放大 160V 1A 0.9W C2383A1015 21 PNP 通用 60V 0.1A 0.4W 8MHZ C18152N6050 12 PNP 音频功放开关 60V 12A 150W2N6051 12 PNP 音频功放开关 80V 12A 150WA1175 PNP 通用 60V 0.10A 0.25W 180MHZA1213 贴片 PNP 超高频 50V 0.15A 80MHZA719 ECB PNP 通用 30V 0.50A 0.625W 200MHZB12 G－PNP 音频 30V 0.05A 0.05WB1114 ECB PNP 通用贴片 20V 2A 180MHZB205 锗管 PNP 音频功放开关 80V 20A 80WB1215 BCE PNP 功放开关贴片 120V 3A 20W 130MHZ C294 6 NPN 栾生对管 25V 0.05A 200MHZC1044 6 NPN 视放 45V 0.3A 2.2GHZC1216 6 NPN 高速开关 40V 0.2A T，20ｎSC1344 ECB NPN 通用低噪 30V 0.10 230MHZC1733 6 NPN 栾生对管 30V 0.05A 2GHZC1317 21ECB NPN 通用 30V 0.5A 0.625W 200MHZC546 21ECB NPN 高放 30V 0.03A 0.15W 600MHZC680 11 NPN 音频功放开关 200V 2A 30W 20MHZC665 12 NPN 音频功放开关 125V 5A 50W 15MHZC4581 BCE NPN 电源开关 600V 10A 65W 20MHZC4584 BCE NPN 电源开关 1200V 6A 65W 20MHZC4897 BCE NPN 行管 1500V 20A 150WC4928 BCE NPN 行管 1500V 15A 150WC5411 BCE NPN 彩显行管17” 1500V 14A 60WHQ1F3P 贴片 NPN 功放开关 20V 2A 2WTIP132 28 NPN 音频功放开关 100V 8A 70W TIP137 A1020 21 PNP 音频开关 50V 2A 0.9WA1123 21 PNP 低噪放大 150V 0.05A 0.75WA1162 21D PNP 通用贴片 50V 0.15A 0.15WA1216 BCE PNP 功放开关 180V 17A 200W 20MHZ C2922 A1265 BCE PNP 功放开关 140V 10A 100W 30MHZ C3182 A1295 BCE PNP 功放开关 230V 17A 200W 30MHZ C3264 A1301 BCE PNP 功放开关 160V 12A 120W 30MHZ C3280 C3280 BCE NPN 功放开关 160V 12A 120W 30MHZ A1301 A1302 BCE PNP 功放开关 200V 15A 120W 30MHZ C3281 C3281 BCE NPN 功放开关 200V 15A 120W 30MHZ A1302 A1358 BCE PNP 120V 1A 10W 120MHZA1444 BCE PNP 高速电源开关 100V 15A 30W 80MHZA1494 BCE PNP 功放开关 200V 17A 200W 20MHZ C3858 A1516 BCE PNP 功放开关 180V 12A 130W 25MHZA1668 BCE PNP 电源开关 200V 2A 25W 20MHZA1785 BCE PNP 驱动 120V 1A 1W 140MHZA1941 BCE PNP 音频功放形状 140V 10A 100W C5198C5198 BCE NPN 音频功放形状 140V 10A 100W A1941A1943 BCE PNP 功放开关 230V 15AA 150W C5200C5200 BCE NPN 功放开关 230V 15A 150W A1943A1988 BCE PNP 功放开关B449 锗管 12 PNP 功放开关 50V 3.5A 22.5WB647 21 PNP 通用 120V 1A 0.9W 140MHZ D667D667 21 NPN 通用 120V 1A 0.9W 140MHZ B649B1375 BCE PNP 音频功放 60V 3A 2W 9MHZD40C BCE NPN对讲机用40V 0.5A 40W 75MHB688 BCE PNP 音频功放开关 120V 8A 80W D718B734 39B PNP 通用 60V 1A 1W D774B649 29 PNP 视放 180V 1.5A 20W D669D669 29 NPN 视频放大 180V 1.5A 20W 140MHZ B649B669 28 PNP 达林顿功放 70V 4A 40WB675 28 PNP 达林顿功放 60V 7A 40WB673 28 PNP 达林顿功放 100V 7A 40WB631K 29 PNP 音频功放开关 120V 1A 8W 130MHZ D600KD600K 29 NPN 音频功放开关 120V 1A 8W 130MHZ B631KC3783 BCE NPN 高压高速开关 900V 5A 100WB1400 28B PNP 达林顿功放 120V 6A 25W D1590B744 29 PNP 音频功放开关 70V 3A 10WB1020 28 PNP 功放开关 100V 7A 40WB1240 39B PNP 功放开关 40V 2A 1W 100MHZB1185 28B PNP 功放开关 60V 3A 25W 70MHZ D1762B1079 30 PNP 达林顿功放 100V 20A 100W D1559B772 29 PNP 音频功放开关 40V 3A 10W D882B774 21 PNP 通用 30V 0.1A 0.25WB817 30 PNP 音频功放形状 160V 12A 100W D1047B834 28 PNP 功放开关 60V 3A 30WB1316 54B PNP 达林顿功放 100V 2A 10WB1317 BCE PNP 音频功放 180V 15A 150W D1975B1494 BCE PNP 达林顿功放 120V 20A 120W D2256B1429 BCE PNP 功放开关 180V 15A 150WC380 21 NPN 高频放大 35V 0.03A 250MHZC458 21 NPN 通用 30V 0.1A 230MHZC536 21 NPN 通用 40V 0.1A 180MHZ2N6609 12 PNP 音频功放开关 160V 15A 150W ＞2MHZ 2N3773C3795 BCE NPN 高压高速开关 900V 5A 40WC2458 21ECB NPN 通用低噪 50V 0.15A 0.2WC3030 BCE NPN 开关管 900V 7A 80W. 达林顿C3807 BCE NPN 低噪放大 30V 2A 1.2W 260MHZC3858 BCE NPN 功放开关 200V 17A 200W 20MHZ A1494 D985 29 NPN 达林顿功放150V ±1.5A 10WC2036 29 NPN 高放低噪 80V 1A 1－4WC2068 28E NPN 视频放大 300V 0.05A 1.5W 80MHZC2073 28 NPN 功率放大 150V 1.5A 25W 4MHZ A940C3039 28 NPN 电源开关 500V 7A 50WC3058 12 NPN 开关管 600V 30A 200WC3148 28 NPN 电源开关 900V 3A 40WC3150 28 NPN 电源开关 900V 3A 50WC3153 30 NPN 电源开关 900V 6A 100WC3182 30 NPN 功放开关 140V 10A 100W A1265C3198 21 NPN 高频放大 60V 0.15A 0.4W 130MHZ3DK4B 7 NPN 开关 40V 0.8A 0.8W3DK7C 7 NPN 开关 25V 0.05A 0.3W3D15D 12 NPN 电源开关 300V 5A 50WC2078 28 NPN 音频功放开关 80V 3A 10W 150MHZC2120 21 NPN 通用 30V 0.8A 0.6WC2228 21 NPN 视频放大 160V 0.05A 0.75WC2230 21 NPN 视频放大 200V 0.1A 0.8WC2233 28 NPN 音频功放开关 200V 4A 40WC2236 21 NPN 通用 30V 1.5A 0.9W A966C1733 小铁 NPN 孪生对管 30V 2GHZC1317 21EBC NPN 通用 30V 0.5A 0.625W 200MHZC2238 28 NPN 音频功放开关 160V 1.5A 25W 100MHZ A968 C752 21 NPN 通用 30V 0.1A 300MHZC815 21 NPN 通用 60V 0.2A 0.25WC828 21 NPN 通用 45V 0.05A 0.25WC900 21 NPN 低噪放大 30V 0.03A 100MHZC945 21 NPN 通用 50V 0.1A 0.5W 250MHZC1008 21 NPN 通用 80V 0.7A 0.8W 50MHZC1162 21 NPN 音频功放 35V 1.5A 10WC1213 39B NPN 监视器专用 30V 0.5A 0.4WC1222 21 NPN 低噪放大 60V 0.1A 100MHZC1494 40A NPN 发射 36V 6A PQ=40W 175MHZC1507 28 NPN 视放 300V 0.2A 15WC1674 21 NPN HF/ZF 30V 0.02A 600MHZC1815 21 NPN 通用 60V 0.15A 0.4W 8MHZ A1015C1855 21F NPN HF/ZF 20V 0.02A 550MHZC1875 12 NPN 彩行 1500V 3.5A 50WC1906 21 NPN 高频放大 30V 0.05A 1000MHZC1942 12 NPN 彩行 1500V 3A 50WC1959 21 NPN 通用 30V 0.4A 0.5W 300MHZC1970 28 NPN 手机发射 40V 0.6A PQ=1.3W 175MHZC1971 28A NPN 手机发射 35V 2A PQ-7.0W 175MHZC1972 28A NPN 手机发射 35V 3.5A PQ=15W 175MHZC2320 21 NPN 通用 50V 0.2A 0.3W 200MHZC2012 21 NPN 高放 30V 0.03A 200MHZC2027 12 NPN 行管 1500V 5A 50WD814 BCE NPN 低噪放大贴片 150V 0.05A 150MHZC5142 BCE NPN 彩行 1500V 20A 200WD998 BCE NPN 音频功放开关 120V 10A 80W <1/3US D2253 BCE NPN 彩显行管 1700V 6A 50WD110 12 NPN 音频功放开关 130V 10A 100W 1MHZC2335 28 NPN 视频功放 500V 7A 40WC2373 28 NPN 功放 200V 7.5A 40WC2383 21 NPN 视频开关 160V 1A 0.9W A1013C3300 30 NPN 音频功放开关 100V 15A 100WC3310 28C NPN 电源开关 500V 5A 40WC3320 28C NPN 电源开头 500V 15A 80WC3355 21F NPN 高频放大 20V 0.1A 6500MHZC3358 40B NPN 高频放大 20V 0.1A 7000MHZC3457 BCE NPN 电源开关 1100V 3A 50WC3460 BCE NPN 电源开关 1100V 6A 100WC3466 BCE NPN 电源开关 1200V 8A 120WC3505 28B NPN 电源开关 900V 6A 80WC3527 BCE NPN 电源开关 500V 15A 100WC3528 BCE NPN 电源开关 500V 20A 150WC3866 BCE NPN 高压高速开关 900V 3A 40WC2443 大铁 NPN 功放开关 600V 50A 400WC2481 29 NPN 音频功放开关 150V 1.5A 20WC2482 21 NPN 视频放大 300V 0.1A 0.9WC2500 21 NPN 通用 30V 2A 0.9W 150MHZC2594 29 NPN 音频功放开关 40V 5A 10WC2611 29 NPN 视频放大 300V 0.1A 1.25WC2625 30 NPN 音频功放开关 450V 10A 80WC2682 29 NPN NF/Vid 180V 0.1A 8WC2688 29 NPN 视放管 300V 0.2A 10W 80MHZC2690 29 NPN 音频功放开关 120V 1.2A 20W 150MHZ A1220P C2751 BCE NPN 电源开关 500V 15A 120WC2837 30 NPN 音频功放开关 150V 10A 100WC3873 BCE NPN 高压高速开关 500V 12A 75W 30MHZC3886 BCE NPN 开关行管 1400V 8A 50W 8MHZC3893 28B NPN 行管 1400V 8A 50W 8MHZC3907 28B NPN 功放开关 180V 12A 130W 30MHZC3595 29 NPN 射频 30V 0.5A 1.2WC4059 BCE NPN 高速开关 600V 15V 130W 0.5/2.2USC4106 BCE NPN 电源开关 500V 7A 50W 20MHZ?C4111 BCE NPN 开关行管 1500V 10A 150WC3679 BCE NPN 电源开关 900V 5A 100W 6MHZC2898 28 NPN 音频功放开关 500V 8A 50WC2922 43 NPN 音频功放开关 180V 17A 200W 50MHZ A1216C3026 12 NPN 开关管 1700V 5A 50WD986 29 NPN 达林顿功放 150-80V ±1.5A 10WC3262 BCE NPN 功放 800V 10A 100WC3264 BCE NPN ＰＡ功放开关 230V 17A 200WB=170 A1295C3280 30 NPN 音频功放开关 160V 12A 120WB=100C3281 30 NPN 音频功放开关 200V 15A 150W 30MHZC3680 BCE NPN 电源开关 900V 7A 120W 6MHZC3688 BCE NPN 彩行 1500V 10A 150WC3720 12 NPN 彩行 1200V 10A 200WC3953 29 NPN 视放 120V 0.2A 1.3W 400MHZC3987 28 NPN 达林顿 50V 3A 20WC3995 BCE NPN 行管 1500V 12A 180WD1025 28 NPN 达林顿功放 200V 8A 50WC3997 BCE NPN 行管 1500V 15A 250WC3998 BCE NPN 行管 1500V 25A 250WC4024 BCE NPN 功放开关 100V 10A 35W 24MHZC4038 BCE NPN 门电路 50V 0.1A 0.3W 180MHZD1037 BCE NPN 音频功放开关 150V 30A 180WD1047 30 NPN 音频功放开关 160V 12A 100W B817C4119 BCE NPN 微波炉开关 1500V 15A 250WC4231 50C NPN 音频功放 800V 2A 30WC4237 BCE NPN 高压高速开关 1000V 8A 120W 30MHZ C4242 BCE NPN 高压高速开关 450V 7A 40WC4297 BCE NPN 电源开关 500V 12A 75W 10MHZC4429 BCE NPN 电源开关 1100V 8A 60WC4517 BCE NPN 音频功放 550V 3A 30W 6MHZC4532 BCE NPN 大屏行管 1700V 10A 200WC4582 BCE NPN 电源开关 600V 15A 75W 20MHZON4673 BCE NPNON4873 BCE NPNC5244 BCE NPN 彩行 1700V 15A 200WC5249 BCE NPN 功放开关 600V 3A 35W 6MHZC5250 BCE NPN 开关 1000V 7A 100WC5251 BCE NPN 彩行 1500V 12A 50WD1071 28 NPN 达林顿功放 300V 6A 40WC4706 BCE NPN 电源开关 900V 14A 130W 6MHZC4382 BCE NPN 功放开关 200V 2A 25W 20MHZ A1668 C4742 46 NPN 彩行 1500V 6A 50WC4745 46 NPN 彩行 1500V 6A 50WC4747 46 NPN 彩行 1500V 10A 50WC4769 BCE NPN 微机行管 1500V 7A 60WC4913 BCE NPN 大屏视放管 2000V 0.02A 35WC4924 BCE NPN 音频功放 800V 10A 70WC4927 BCE NPN 行管 1500V 8A 50WC4927 BCE NPN SONY29行管 1500V 8A 50WC4941 BCE NPN 行管 1500V 6A 65W 500/380NS C4953 BCE NPN 功放开关 500V 2A 25W t=300nS C5020 BCE NPN 彩行 1000V 7A 100WC5068 BCE NPN 彩行 1500V 10A 50WC5086 BCE NPN 彩行 1500V 10A 50WC5088 BCE NPN 彩行 1500V 10A 50WC5129 BCE NPN 彩显行管 1500V 8A 50WD1163A 28 NPN 行偏转用 350V 7A 40W 60MHZD1175 12 NPN 行偏转用 1500V 5A 100WC5132 BCE NPN 彩行 1500V 16A 50WC5144 BCE NPN 大屏彩行 1700V 20A 200WC5148 BCE NPN 大屏彩行 1500V 8A 50WC5149 BCE NPN 高速高频行管 1500V 8A 50WC5198 BCE NPN 功放开关 140V 10A 100WC5200 BCE NPN 功放开关 230V 15A 150W A1943 D1273 28 NPN 音频功放 80V 3A 40W 50MHZC5207 BCE NPN 彩行 1500V 10A 50WC5243 BCE NPN 彩行 1700V 15A 200WC5252 BCE NPN 彩行 1500V 15A 100WC5294 BCE NPN 彩行 1500V 20A ｔ＝200MSC5296 BCE NPN 开关管带阻 1500V 8A 80WC5297 BCE NPN 开关管 1500V 16A 60WC5331 BCE NPN 大屏彩显行管 1500V 15A 180WD325 BCE NPN 功放开关 50V 3A 25WD385 11 NPN 达林顿功放 100V 7A 30WD400 21 NPN 通用 25V 1A 0.75WD1302 21 NPN 音频 25V 0.5A 0.5W 200MHZD1397 BCE NPN 开关 1500V 3.5A 50W 3MHZD1398 BCE NPN 开关 1500V 5A 50W 3MHZD1403 BCE NPN 彩行 1500V 6A 120WD401 28 NPN 音频功放开关 200V 2A 20WD415 29 NPN 音频功放开关 120V 0.8A 5WD438 21 NPN 通用 500V 1A 0.75W 100MHZD560 BCE NPN 达林顿功放 150V 5A 30WD637 39E NPN 通用 60V 0.1A 150MHZD667 21 NPN 视频放大 120V 1A 0.9W 140MHZ B647 D1403 BCE NPN 彩行 1500V 6A 120WD1415 BCE NPN 功放电源开关 100V 7A 40W 达林顿D718 30 NPN 音频功放开关 120V 8A 80W B668D774 39B NPN 通用 100V 1A 1W B734D789 21 NPN 音频输出 100V 1A 0.90D820 12 NPN 彩行 1500V 5A 50WD870 12 NPN 彩行 1500V 5A 50WD880 28 NPN 音频功放开关 60V 3A 10WD882 29 NPN 音频功放开关 40V 3A 30W B772D884 28 NPN 音频功放开关 330V 7A 40WD898 12 NPN 彩行 1500V 3A 50WD951 12 NPN 彩行 1500V 3A 65WD965 21 NPN 音频 40V 5A 0.75WD966 21 NPN 音频 40V 5A 1WD633拆 28 NPN 音频功放开关 100V 7A 40W达林顿D1431 28B NPN 彩行 1500V 5A 80WD1433 28B NPN 彩行 1500V 7A 80WD1980 61B NPN 达林顿 100V 2A 10WD1981 EBC NPN 达林顿 100V 2A 1WD1993 45B NPN 音频低噪 55V 0.1A 0.4WD1416 BCE NPN 功放电源开关 80V 7A 40W 达林顿D1427 BCE NPN 彩行 1500V 5A 80W 带阻尼BU2525AF 30 NPN 开关功放 1500V 12A 150W 350NS D1428 28B NPN 彩行 1500V 6A 80W 带阻尼BU2525AX 30 NPN 开关功放 1500V 12A 150W 350NS D1439 BCE NPN 彩行 1500V 3A 80WD1541 28B NPN 彩行 1500V 3A 80WD1545 28B NPN 彩行 1500V 5A 50WD1547 BCE NPN 彩行 1500V 7A 80WBU2527AF 30 NPN 开关功放 1500V 15A 150WD1554 BCE NPN 彩行 1500V 3.5A 80WD1555 BCE NPN 彩行 1500V 5A 80WD1556 BCE NPN 彩行 1500V 6A 80WD1559 BCE NPN 达林顿功放 100V 20A 100W B1079 D1590 28 NPN 达林顿功放 150V 8A 25WD1623 28B NPN 彩行 1500V 4A 70WD1640 29 NPN 达林顿功放 120V 2A 1.2WD1651 SP NPN 彩行 1500V 5A 60W 3MHZD1710 BCE NPN 彩行 1500V 5A 50WD1718 28C NPN 音频功放 180V 15A 150W 20MHZD1762 BCE NPN 音频功放开关 60V 3A 25W 90MHZ B1185 D1843 BCE NPN 低噪放大 50V 1A 1WD1849 50A NPN 彩行 1500V 7A 120WD1850 50A NPN 彩行 1500V 7A 120WD1859 50A NPN 音频 80V 0.7A 1W 120MHZD1863 50A NPN 音频 120V 1A 1W 100MHZBD237 29 NPN 音频功放 100V 2A 25W BD238BD238 29 PNP 音频功放 100V 2A 25W BD237BU2520AF 30 NPN 开关功放 1500V 10A 150W 1/500NS BU2520DF 30 NPN 开关功放 1500V 10A 150W 1/500NS BU2520DX 30 NPN 开关功放 1500V 10A 50W 600NSBUH515 BCE NPN 行管 1500V 10A 80WBUH515D BCE NPN 行管 1500V 10A 80WBUS13A 12 NPN 开关功放 1000V 15A 175WD1997 45B NPN 激励管 40V 3A 1.5W 100MHZD2008 EBC NPN 音频功放 80V 1A 1.2WD2012 BCE NPN 音频功放 60V 3A 2W 3MHZD2136 EBC NPN 功放 80V 1A 1.2WD2155 53A NPN 音频功放 180V 15A 150WD2256 46 NPN 达林顿功放 120V 25A 125W B1494D2334 28B NPN 彩行 1500V 5A 80WD2335 BCE NPN 彩行 1500V 7A 100W 带阻尼D2349 BCE NPN 大屏彩显行管1500V ±10A 50WD1959 BCE NPN 彩行 1400V 10A 50WD2374 BCE NPN 功放开关 60V 3A 25W 30MHZD2375 BCE NPN 高放大倍数 80V 3A 25W 50MHZD2388 EBC NPN 达林顿 90V 3A 1.2WD2498 BCE NPN 彩行 1500V 6A 50WD2588 BCE NPN 点火器用DK55 BCE NPN 开关 400V 4A 60WBC307 21a PNP 通用 50V 0.2A 0.3WBC327 CBE PNP 低噪音频 50V 0.8A 0.625W BC337 BC337 21a NPN 音频激励低噪 50V 0.8A 0.625W BC327 BC338 21a NPN 通用激励 50V 0.8A 0.6WBC546 21a NPN 通用 80V 0.2A 0.5WBC547 CBE NPN 通用 50V 0.2A 0.5W 300MHZBD135 29 NPN 音频功放 45V 1.5A 12.5WBD136 29 PNP 音频功放 45V 1.5A 12.5W BD137BD137 29 NPN 音频功放 60V 1.5A 12.5W BD136BD138 29 PNP 音频功放 60V 1.5A 12.5W BD139BD139 29 PNP 音频功放 80V 1.5A 12.5W BD138BUS14A 12 NPN 开关功放 1000V 30A 250WBUT11A 28 NPN 开关功放 1000V 5A 100WBD243 28 NPN 音频功放 45V 6A 65W BD244BD244 28 PNP 音频功放 45V 6A 65W BD243BD681 29 NPN 达林顿功放 100V 4A 40W BD682BD682 29 PNP 达林顿功放 100V 4A 40W BD681BF458 29 NPN 视放 250V 0.1A 10WBU208A 12 NPN 彩行 1500V 5A 12.5WBU208D 12 NPN 彩行 1500V 5A 12.5WBU323 28 NPN 达林顿功放 450V 10A 125WBU406 28 NPN 行管 400V 7A 60WBU508A 28 NPN 行管 1500V 7.5A 75WBU508D 28 NPN 行管 1500V 7.5A 75WBU806 28 NPN 功放 400V 8A 60WBU932R 12 NPN 功放 500V 15A 150WBUT12A 28 NPN 开关功放 450V 10A 125WBU941 12 NPN 功放开关 500V 15A 175W 达林顿BU1508DX 28 NPN 开关功放 1500V 8A 35WBU2506DX 30 NPN 开关功放 1500V 7A 50W 600NSBU2508AF 30 NPN 开关功放 1500V 8A 125W 600NSBU2508AX 30 NPN 开关功放 1500V 8A 125W 600NSBU2508DF 30 NPN 开关功放 1500V 8A 125W 600NSBU2508DX 30 NPN 开关功放 1500V 8A 50W 600NSBUV26 28 NPN 音频功放开关 90V 14A 65W 250NSBU2522AF 30 NPN 开关功放 1500V 11A 150W 350NSMJ15024 12 NPN 音频功放开关 400V 16A 250W 4MHZ MJ15025 MJ15025 12 PNP 音频功放开关 400V 16A 250W 4MHZ MJ15024。

电视机常用行管和电源开关管的代换

电视机常用行管和电源开关管的代换小屏幕（一般指21"以下）彩电行管，在其CE极间内置了阻尼二极管，BE极间也内置了一小阻值电阻，我们称它带阻尼行管；而大屏幕（一般指25"以上）彩电行管，由于增加了枕形校正电路，大多采用不带阻尼的三极管，但也有例外，如2SD2553就带阻尼，它大量用于大屏幕彩电的行输出管。

代换时应区分是否带阻尼，不带阻尼的行管，应急时可以代替带阻尼的行管，但要另外加并阻尼二极管。

当然，电源开关管是不带阻尼的，不能用带阻尼的管子去代换。

最大电参数行管和开关管最关键的电参数是VCEO、VCBO、ICM、PCM等。

通过实践总结，一般彩电行管和开关管使用原则是：21″以下机行管：PCM=50W左右、ICM=5A左右、VCBO≥1500V、VCEO≥600V。

25″~29″机行管：PCM≥50W、ICM≥5A、VCBO≥1500V、VCEO≥600V。

21″以下机开关管：PCM=50W左右、ICM=5A左右、VCBO≥800V、VCEO≥600V。

25″~29″机开关管：PCM≥100W、ICM≥10A、VCBO≥800V、VCEO≥600V。

通过上面数据可知，25″~29″机行管、开关管可代换21″以下机行管、开关管，但成本稍高，而21″以下机的管子不能代换25″以上机的管子。

行管和开关管互换原则不带阻尼的行管原则上可代换电源开关管，但要考虑PCM、ICM、HFE等参数能否符合要求；电源开关管如要代换行管，除要考虑PCM、ICM外还要看其VCBO、VCEO等能否满足要求。

例如2SD1547行管能代换25″~29″机电源开关管，但2SD4706电源开关管就不能代换行管，因其VCBO、VCEO达不到要求。

行管工作频率不同的代换100Hz彩电行频为普通机的一倍，行管工作频率高，除要考虑正常的PCM、ICM、VCEO、VCBD等参数外，另一重要参数不容忽视，那就是管子的下降时间tf，普通行管的下降时间tf多在1us左右，如用在100HZ彩电行输出上，由于下降时间长,开关速率不够（也即从饱和到截止的时间长），行管将会严重发热而烧毁。

全系列三极管应用参数和代换大全

全系列三极管应用参数和代换大全名?? 称封装极耐压电?功 ??频?? 率配对管功 ????? 能流率性D63328音频功松开100V7A?? 40W达林顿NPN关901321NPN低频放大50V9012 901421NPN低噪放大50V?150HMZ9015 901521PNP低噪放大50V?150MHZ9014 901821NPN高频放大30V?1000MHZ 805021NPN高频放大40V?? 1W100MHZ8550 855021PNP高频放大40V?? 1W100MHZ8050 2N222221NPN通用60V25／200NS 2N23694A NPN开关40V800MHZ2N29074A NPN通用60V 26／70NS2N305512NPN功率放大100V15A115W MJ2955 2N34406NPN视放? 开关450V1A??? 1W15MHZ 2N66092N377312音频功松开160V16A?50W NPN关2N390421E NPN通用60V2N290621C PNP通用40V2N2222A21铁 NPN高频放大75V300MHZ2N671821音频功松开100V2A2W 铁 NPN关2N540121PNP视频放大160V100MHZ2N5551 2N555121NPN视频放大160V100MHZ2N54012N568512音频功松开60V50A300W NPN关2N627712NPN功放? 开关180V50A250W901221PNP低频放大50V90132N667812音频功松开650V15A175W15MHZ NPN关9012贴片 PNP低频放大50V9013 3DA87A6NPN视频放大100V??? 1W3DG6B6NPN通用20V150MHZ3DG6C6NPN通用25V250MHZ3DG6D6NPN通用30V150MHZMPSA4221E电话视频放300V MPSA92 NPN大MPSA9221E PNP电话视频放300V MPSA42大MPS2222A21 NPN 高频放大75V300MHZ9013贴片 NPN 低频放大 50V9012 3DK2B 7NPN 开关 30V3DD15D 12 NPN 电源开关 300V 5A50W 3DD102C 12 NPN 电源开关300V5A50W 3522V5V 稳压管A634 28E 音频功松开40V2A10WPNP关A708 6PNP 音频开关 80VA715C 29 音频功松开35V10W160MHZ PNP关A733 21 PNP 通用50V 180MHZ A741 4PNP 开关 20V 70／120NS A781 39B PNP 开关20V80／160NSA928ECB PNP 通用 20V 1AA933 21 PNP 通用50V140MHZA940 28 音频功松开150V25W4MHZ C2073PNP关A966 21 音频激励输30V100MHZC2236PNP出A950 21 PNP 通用30VA968 28 音频功松开160V25W100MHZC2238PNP关A1009BCE PNP 功松开关 350V 2A15WA1220P 29 音频功松开120V20W150MHZ PNP关A1013 21 PNP 视频放大 160V 1AC2383 A1015 21 PNP 通用60V8MHZC18152N6050 12 音频功松开60V12A 150WPNP关2N6051 12 音频功松开80V12A 150WPNP关A1175PNP 通用 60V 180MHZ A1213贴片 PNP 超高频 50V 80MHZ A719ECB PNP 通用 30V 200MHZB12G －音频 30V PNPB1114ECB PNP 通用贴片 20V 2A180MHZB205 锗音频功松开80V 20A 80W管PNP关B1215功松开关贴 120V 3A20W130MHZ BCE PNP片C294 6NPN 栾生对管 25V200MHZC1044 6NPN 视放 45VC1216 6NPN 高速开关 40VT ，20ｎSC1344 ECB NPN 通用低噪30V230MHZ C1733 6NPN 栾生对管 30V2GHZ C1317 21ECBNPN 通用 30V200MHZ C546 21ECBNPN 高放30V600MHZ C68011 音频功松开200V2A30W20MHZNPN关C66512 音频功松开125V5A 50W15MHZNPN关C4581 BCE NPN 电源开关 600V 10A 65W 20MHZ C4584 BCE NPN 电源开关 1200V 6A 65W 20MHZ C4897 BCE NPN 行管 1500V 20A 150W C4928 BCE NPN 行管1500V 15A150WC5411彩显行管 1500V14A 60WBCE NPN17”HQ1F3P 贴片 NPN 功松开关20V 2A 2WTIP132 28 音频功松开100V8A 70WTIP137NPN关A102021 PNP 音频? 开关 50V2AA1123 21 PNP 低噪放大150V A116221D PNP 通用? 贴片 50VA1216BCE PNP 功松开关 180V 17A 200W 20MHZ C2922 A1265BCE PNP 功松开关 140V 10A 100W 30MHZ C3182 A1295BCE PNP 功松开关 230V 17A 200W 30MHZ C3264 A1301BCE PNP 功松开关 160V 12A 120W 30MHZ C3280 C3280BCE NPN 功松开关 160V 12A 120W 30MHZ A1301 A1302BCE PNP 功松开关 200V 15A 120W 30MHZ C3281 C3281BCE NPN 功松开关 200V 15A 120W 30MHZ A1302 A1358 BCE PNP120V 1A10W120MHZ A1444高速电源开 100V15A 30W 80MHZBCE PNP关A1494 BCE PNP 功松开关 200V17A 200W 20MHZ C3858 A1516 BCE PNP 功松开关 180V 12A 130W 25MHZ A1668 BCE PNP 电源开关 200V 2A 25W 20MHZ A1785 BCE PNP 驱动120V 1A? 1W140MHZA1941音频功放形 140V10A 100W C5198BCE PNP状C5198音频功放形140V 10A 100WA1941BCE NPN状A1943BCE PNP功松开关230V15AA150W C5200C5200 BCE NPN 功松开关 230V15A 150WA1943A1988 BCE PNP 功松开关B449?? 12PNP 功松开关50V锗管B647 21 PNP 通用 120V 1A140MHZD667 D667 21 NPN 通用 120V 1A140MHZB649 B1375 BCE PNP 音频功放 60V3A? 2W 9MHZD40CBCE NPN40V 40W75MH对讲机用B688音频功松开120V 8A80WD718BCE PNP关B734 39B PNP 通用 60V 1A? 1W D774 B649 29 PNP 视放 180V 20W D669 D669 29 NPN 视频放大 180V20W 140MHZB649 B669 28 PNP 达林顿功放 70V 4A40W B675 28 PNP 达林顿功放 60V 7A 40W B673 28 PNP 达林顿功放 100V7A 40WB631K29 音频功松开120V1A? 8W 130MHZD600KPNP关D600K29 音频功松开120V1A? 8W 130MHZB631K NPN关C3783高压高速开900V 5A100W BCE NPN关B1400 28B PNP 达林顿功放 120V6A 25W D1590B74429 音频功松开70V3A10WPNP关B1020 28 PNP 功松开关 100V 7A 40WB1240 39B PNP 功放? 开关 40V 2A 1W 100MHZB1185 28B PNP 功放? 开关 60V 3A 25W 70MHZ D1762B1079 30 PNP 达林顿功放 100V20A 100W D1559B77229 音频功松开40V3A10WD882PNP关B774 21 PNP 通用 30VB81730 音频功放形160V12A 100WD1047PNP状B834 28 PNP 功松开关 60V 3A 30W B1316 54B PNP 达林顿功放 100V 2A 10W B1317 BCE PNP 音频功放 180V 15A 150W D1975 B1494 BCE PNP 达林顿功放 120V 20A 120W D2256B1429 BCE PNP 功松开关 180V 15A150WC380 21 NPN 高频放大 35V 250MHZ C458 21 NPN 通用 30V 230MHZ C53621 NPN 通用 40V180MHZ2N660912音频功松开160V15A150W＞ 2MHZ2N3773 PNP关C3795高压高速开900V5A40W BCE NPN关C245821ECBNPN通用低噪50VC3030BCE NPN开关管900V7A80W.达林顿C3807BCE NPN低噪放大30V2A260MHZC3858BCE NPN功松开关200V17A200W20MHZ A1494D98529NPN达林顿功放150V±10WC203629NPN高放低噪80V1A1－4WC206828E NPN视频放大300V80MHZC207328NPN功率放大150V25W4MHZ A940 C303928NPN电源开关500V7A50WC305812NPN开关管600V30A200WC314828NPN电源开关900V3A40WC315028NPN电源开关900V3A50WC315330NPN电源开关900V6A100WC318230NPN功松开关140V10A100W A1265 C319821NPN高频放大60V130MHZ3DK4B7NPN开关40V3DK7C7NPN开关25V3D15D12NPN电源开关300V5A50WC207828音频功松开80V3A10W150MHZ NPN关C212021NPN通用30V C222821NPN视频放大160V C223021NPN视频放大200VC223328音频功松开200V4A40W NPN关C223621NPN通用30V A966 C1733小铁 NPN孪生对管30V2GHZ C131721EBCNPN通用30V200MHZC223828音频功松开160V25W100MHZA968 NPN关C75221NPN通用30V300MHZ C81521NPN通用60VC82821NPN通用45VC90021NPN低噪放大30V100MHZ C94521NPN通用50V250MHZ C100821NPN通用80V50MHZ C116221NPN音频功放35V10WC121339B NPN监督器专用30VC1222 21 NPN低噪放大 60V100MHZC1494 40A NPN发射 36V 6APQ=40W175MHZ C1507 28 NPN 视放 300V 15WC1674 21 NPNHF/ZF 30V600MHZ C1815 21 NPN 通用60V8MHZ A1015 C1855 21F NPNHF/ZF 20V550MHZ C1875 12 NPN 彩行1500V 50WC1906 21 NPN 高频放大 30V 1000MHZ C1942 12 NPN 彩行 1500V 3A50WC1959 21 NPN 通用30V300MHZC1970 28 NPN 手机发射 40VPQ= 175MHZC1971 28A NPN 手机发射 35V 2A175MHZ C1972 28A NPN 手机发射 35V PQ=15W75MHZC2320 21 NPN 通用 50V200MHZ C2012 21 NPN 高放 30V200MHZ C2027 12 NPN 行管1500V 5A50WD814低噪放大贴150V150MHZBCE NPN片C5142 BCE NPN 彩行 1500V20A 200W D998音频功松开120V 10A 80W<1/3USBCE NPN关D2253 BCE NPN 彩显行管 1700V6A50WD11012 音频功松开130V10A 100W 1MHZNPN关C2335 28 NPN 视频? 功放 500V 7A40W C2373 28 NPN 功放 200V 40WC2383 21 NPN 视频开关 160V1AA1013C330030 音频功松开100V15A 100W NPN关C3310 28C NPN 电源开关 500V 5A 40W C3320 28C NPN 电源开头 500V 15A 80WC3355 21F NPN 高频放大 20V 6500MHZ C3358 40B NPN 高频放大 20V7000MHZC3457 BCE NPN 电源开关 1100V 3A 50W C3460 BCE NPN 电源开关 1100V 6A 100W C3466 BCE NPN 电源开关 1200V 8A 120W C3505 28B NPN 电源开关 900V 6A 80W C3527 BCE NPN 电源开关 500V 15A 100W C3528 BCE NPN 电源开关 500V20A 150W C3866高压高速开900V 3A40WBCE NPN关C2443大铁 NPN 功松开关 600V50A 400WC248129音频功松开150V20WNPN关C2482 21 NPN 视频放大 300VC2500 21 NPN 通用 30V 2A150MHZC259429 音频功松开40V 5A10WNPN关C2611 29 NPN 视频放大 300VC262530 音频功松开450V 10A80WNPN关C2682 29 NPN?NF/Vid 180V 8WC2688 29 NPN 视放管 300V10W 80MHZC269029 音频功松开 120V20W150MHZA1220PNPN关C2751 BCE NPN 电源开关 500V 15A120W C283730 音频功松开150V 10A100W NPN关C3873高压高速开500V 12A 75W30MHZBCE NPN关C3886 BCE NPN 开关? 行管 1400V 8A 50W 8MHZ C3893 28B NPN 行管 1400V 8A 50W 8MHZ C3907 28B NPN 功松开关 180V 12A 130W 30MHZC3595 29 NPN 射频 30VC4059 BCE NPN 高速开关 600V 15V 130WC4106 BCE NPN 电源开关 500V 7A 50W 20MHZ C4111 BCE NPN 开关? 行管 1500V 10A 150WC3679 BCE NPN 电源开关 900V 5A100W 6MHZ C289828 音频功松开500V 8A50WNPN关C292243 音频功松开180V 17A200W 50MHZ A1216NPN关C3026 12 NPN 开关管 1700V 5A 50W D986 29 NPN 达林顿功放 150-80V ± 10W C3262 BCE NPN 功放 800V 10A100WC3264ＰＡ功松开230V 17A 200WB=170 A1295BCE NPN关C328030 音频功松开160V 12A120WB=100NPN关C328130 音频功松开200V 15A150W 30MHZNPN关C3680 BCE NPN 电源开关 900V 7A 120W 6MHZ C3688 BCE NPN 彩行 1500V 10A 150W C3720 12 NPN 彩行 1200V 10A 200WC395329 NPN 视放 120V400MHZC3987 28 NPN达林顿 50V 3A 20WC3995 BCE NPN 行管1500V 12A 180WD1025 28 NPN达林顿功放 200V 8A 50WC3997 BCE NPN 行管 1500V 15A 250W C3998 BCE NPN 行管 1500V 25A 250W C4024 BCE NPN 功松开关 100V10A 35W24MHZ C4038 BCE NPN 门电路50V180MHZD1037音频功松开 150V30A 180W BCE NPN关D104730音频功松开160V12A 100WB817NPN关C4119微波炉? 开1500V 15A 250W BCE NPN关C4231 50C NPN 音频功放 800V2A 30WC4237高压高速开 1000V 8A120W 30MHZ BCE NPN关C4242高压高速开 450V 7A 40WBCE NPN关C4297BCE NPN 电源开关 500V 12A 75W 10MHZ C4429BCE NPN 电源开关 1100V 8A 60WC4517BCE NPN 音频功放 550V 3A 30W 6MHZ C4532BCE NPN 大屏行管 1700V 10A 200WC4582BCE NPN 电源开关 600V 15A75W 20MHZON4673 BCE NPN ON4873 BCE NPNC5244 BCE NPN 彩行 1700V 15A 200WC5249BCE NPN 功松开关 600V 3A 35W 6MHZ C5250 BCE NPN 开关 1000V 7A 100W C5251 BCE NPN 彩行 1500V12A 50W D1071 28 NPN 达林顿功放 300V6A 40WC4706BCE NPN 电源开关 900V 14A 130W 6MHZC4382BCE NPN 功松开关 200V 2A 25W 20MHZ A1668 C4742 46 NPN 彩行 1500V 6A 50W C4745 46 NPN 彩行 1500V 6A 50W C4747 46 NPN 彩行 1500V10A 50W C4769BCE NPN 微机行管 1500V 7A60W C4913BCE NPN 大屏视放管 2000V 35WC4924BCE NPN 音频功放 800V 10A 70W C4927 BCE NPN 行管 1500V 8A 50W C4927BCE NPNSONY29行管 1500V 8A 50WC4941BCE NPN行管1500V6A65W500/380NS C4953BCE NPN功松开关500V2A25W t=300nSC5020BCE NPN彩行1000V7A100WC5068BCE NPN彩行1500V10A50WC5086BCE NPN彩行1500V10A50WC5088BCE NPN彩行1500V10A50WC5129BCE NPN彩显行管1500V8A50WD1163A28NPN行偏转用350V7A40W60MHZD117512NPN行偏转用1500V5A100WC5132BCE NPN彩行1500V16A50WC5144BCE NPN大屏彩行1700V20A200WC5148BCE NPN大屏彩行1500V8A50WC5149高速高频行1500V8A50W BCE NPN管C5198BCE NPN功松开关140V10A100WC5200BCE NPN功松开关230V15A150W A1943 D127328NPN音频功放80V3A40W50MHZC5207BCE NPN彩行1500V10A50WC5243BCE NPN彩行1700V15A200WC5252BCE NPN彩行1500V15A100WC5294BCE NPN彩行1500V20Aｔ＝ 200MSC5296开关管带1500V8A80W BCE NPN阻C5297BCE NPN开关管1500V16A60WC5331大屏彩显行1500V15A180W BCE NPN管D325BCE NPN功松开关50V3A25WD38511NPN达林顿功放100V7A30WD40021NPN通用25V1AD130221NPN音频25V200MHZ D1397BCE NPN开关1500V50W3MHZ D1398BCE NPN开关1500V5A50W3MHZ D1403BCE NPN彩行1500V6A120WD40128音频功松开200V2A20W NPN关D41529音频功松开120V5W NPN关D43821NPN通用500V1A100MHZ D560BCE NPN达林顿功放150V5A30WD63739E NPN通用60V150MHZD66721NPN视频放大120V1A140MHZB647 D1403BCE NPN彩行1500V6A120WD1415功放电源开100V7A40W达林顿BCE NPN关D71830音频功松开120V8A80W B668 NPN关D77439B NPN通用100V1A1W B734 D78921NPN音频输出100V1AD82012NPN彩行1500V5A50WD87012NPN彩行1500V5A50WD88028音频功松开60V3A10W NPN关D88229音频功松开40V3A30W B772 NPN关D88428音频功松开330V7A40W NPN关D89812NPN彩行1500V3A50W D95112NPN彩行1500V3A65W D96521NPN音频40V5AD96621NPN音频40V5A1WD633拆28音频功松开100V7A40W达林顿NPN关D143128B NPN彩行1500V5A80W D143328B NPN彩行1500V7A80W D198061B NPN达林顿100V2A10W D1981EBC NPN达林顿100V2A1W D199345B NPN音频低噪55VD1416功放电源开80V7A40W达林顿BCE NPN关D1427BCE NPN彩行1500V5A80W带阻尼BU2525AF30NPN开关功放1500V12A150W350NSD142828B NPN彩行1500V6A80W带阻尼BU2525AX30NPN开关功放1500V12A150W350NSD1439BCE NPN彩行1500V3A80WD154128B NPN彩行1500V3A80WD154528B NPN彩行1500V5A50WD1547BCE NPN彩行1500V7A80WBU2527AF30NPN开关功放1500V15A150WD1554BCE NPN彩行1500V80WD1555BCE NPN彩行1500V5A80WD1556BCE NPN彩行1500V6A80WD1559BCE NPN达林顿功放100V20A100W B1079D159028NPN达林顿功放150V8A25WD162328B NPN彩行1500V4A70WD164029NPN达林顿功放120V2AD1651SP NPN彩行1500V5A60W3MHZD1710BCE NPN彩行1500V5A50WD171828C NPN音频功放180V15A150W20MHZD1762BCE音频功松开60V3A25W90MHZ B1185 NPN关D1843BCE低噪 ??? 放50V1A1W NPN大D184950A NPN彩行1500V7A120WD185050A NPN彩行1500V7A120WD185950A NPN音频80V1W120MHZD186350A NPN音频120V1A1W100MHZD172429NPN开关120V3A180MHZD187730NPN彩行1500V4A50W带阻尼D187930NPN彩行1500V6A60W带阻尼D188720NPN彩行1500V1070WD193021NPN达林顿100V2A达林顿D197553A NPN音频功放180V15A150W B1317 BU2532AW30NPN开关功放1500V15A150WD197821NPN达林顿120VD1994A EBC NPN音频驱动60V1A? 1WBD23729NPN音频? 功放100V2A25W BD238 BD23829PNP音频? 功放100V2A25W BD237 BU2520AF30NPN开关功放1500V10A150W1/500NSBU2520DF30NPN开关功放1500V10A150W1/500NSBU2520DX30NPN开关功放1500V10A50W600NSBUH515BCE NPN行管1500V10A80WBUH515DBCE NPN行管1500V10A80WBUS13A12NPN开关功放1000V15A175WD199745B NPN激励管40V3A100MHZD2008EBC NPN音频功放80V1AD2012BCE NPN音频功放60V3A? 2W3MHZD2136EBC NPN功放80V1AD215553A NPN音频功放180V15A150WD225646NPN达林顿功放120V25A125W B1494 D233428B NPN彩行1500V5A80WD2335BCE NPN彩行1500V7A100W带阻尼D2349BCE大屏彩显行1500V±10A50W NPN管D1959BCE NPN彩行1400V10A50WD2374BCE NPN功松开关60V3A25W30MHZ D2375BCE NPN高放大倍数80V3A25W50MHZ D2388EBC NPN达林顿90V3AD2445BCE NPN彩行1500V120WD2498BCE NPN彩行1500V6A50WD2588BCE NPN点火器用DK55BCE NPN开关400V4A60WBC30721a PNP通用50VBC327CBE PNP低噪? 音频50V BC337BC33721a音频激励低50V BC327 NPN噪BC33821a NPN通用? 激励50VBC54621a NPN通用80VBC547CBE NPN通用50V300MHZBD13529NPN音频? 功放45VBD13629PNP音频? 功放45V BD137 BD13729NPN音频? 功放60V BD136 BD13829PNP音频? 功放60V BD139 BD13929PNP音频? 功放80V BD138 BUS14A12NPN开关功放1000V30A250WBUT11A28NPN开关功放1000V5A100WBD24328NPN音频? 功放45V6A65W BD244 BD24428PNP音频? 功放45V6A65W BD243 BD68129NPN达林顿功放100V4A40W BD682 BD68229PNP达林顿功放100V4A40W BD681 BF45829NPN视放250V10WBU208A12NPN彩行1500V5ABU208D12NPN彩行1500V5ABU32328NPN达林顿功放450V10A125WBU40628NPN行管400V7A60WBU508A28NPN行管1500V75WBU508A28NPN行管1500V75WBU508D28NPN行管1500V75WBU80628NPN功放400V8A60WBU932R12NPN功放500V15A150WBUT12A28NPN开关功放450V10A125WBU94112NPN功松开关500V15A175W达林顿BU1508DX28NPN开关功放1500V8A35WBU2506DX30NPN开关功放1500V7A50W600NSBU2508AF30NPN开关功放1500V8A125W600NSBU2508AX30NPN开关功放1500V8A125W600NSBU2508DF30NPN开关功放1500V8A125W600NSBU2508DX30NPN开关功放1500V8A50W600NSBUV2628音频功松开90V14A65W250NS NPN关BU2522AF30NPN开关功放1500V11A150W350NSMJ1502412音频功松开?400V16A250W4MHZ MJ15025 NPN关MJ1502512音频功松开400V16A250W4MHZ MJ15024 PNP关MJE27129PNP达林顿100V2A15W6MHZBUV28A28音频功松开225V10A65W250NS NPN关BUV48A30音频功松开450V15A150W NPN关BUW13A30NPN功松开关1000V15A150WBUX4812NPN功松开关850V15A125WBUX8430NPN功松开关800V2A40WBUX98A12NPN功松开关400V30A210W5MHZ DK5528NPN功松开关400V4A65WDTA114PNP10K－ 10K160VDTC143NPN录像机用HPA100BCE大屏彩显行1500V10A150W NPN管HPA150BCE大屏彩显行1500V15A150W NPN管HSE830BCE PNP音频功放80V115W1MHZ HSE800 HSE838BCE NPN音频功放80V115W1MHZ HSE830 MN650BCE NPN行管1500V6A80WMJ80212音频功松开90V30A200W MJ4502 NPN关MJ295512音频功松开60V15A115W MJ3055 PNP关MJ305512音频功松开60V15A115W MJ2955 NPN关MJ450212音频功松开90V30A200W MJ802 PNP关MJ1001212NPN达林顿400V10A175WMJ1001512NPN电源开关400V50A200WMJ1001612NPN电源开关500V50A200WMJ1002512电源开关850V20A250WMJ1103212NPN电源开关120V50A300W MJ11033 MJ1103312PNP电源开关120V50A300W MJ11032 MJ1333312NPN电源开关400V20A175WMJ1101512PNP铁达林顿500V10AMJ1400312PNP????? 铁MJE34029NPN视放300V20W MJE350 MJE35029PNP视放300V20W MJE340 MJE2955TBCE PNP音频功松开60V10A75W2MHZ MJE3055T关音频功松开70V10A75W2MHZ MJE2955T MJE3055TBCE NPN关音频功松开500V8A80WMJE5822 BCE PNP关MJE9730 BCE NPNMJE1300329NPN功松开关400V14WMJE1300528NPN功松开关400V4A60WMJE1300728NPN功松开关1500V60WKSE80028NPN达林顿140V4A20WTIP31C BCE NPN功松开关100V3A40W3MHZ TIP32TIP32C BCE PNP功松开关100V3A40W3MHZ TIP31TIP35C30音频功松开100V25A125W3MHZ TIP36 NPN关TIP36C30音频功松开100V25A125W3MHZ TIP35 PNP关TIP41C30音频功松开100V6A65W3MHZ TIP42 NPN关TIP42C30音频功松开100V6A65W3MHZ TIP41 PNP关TIP10228音频功松开100V8A? 2W NPN关TIP10528音频功松开60V15A80W达林顿PNP关TIP12228音频功松开100V5A65W TIP127 NPN关TIP12728音频功松开100V5A65W TIP122 PNP关TIP13728音频功松开100V8A70W TIP132 PNP关TIP14230音频功松开100V10A125W TIP147 NPN关TIP142 大30音频功松开100V10A125W TIP147 NPN关TIP14730音频功松开100V10A125W TIP142 PNP关TIP147 大30音频功松开100V10A125W TIP142 PNP关TIP152BCE 电梯用达林400V3A65W 顿TL43121电压基准源BT33电压结晶体管UGN3144 SGO霍尔开关60MIAL1电磁／微波1000V60A300W 炉T30G40大功率开关400V30A300W BCE NPN管560921音频低频放50V5610 NPN大561021音频低频放50V5610 PNP大962621NPN通用。

常用三极管代换

常用三极管代换默认分类2010-07-05 22:52:51 阅读627 评论0 字号：大中小订阅25"~29"机电源开关管2SC3688AST、2SD3683、2SC4111、2SD4706、2SC5148、2SC1547、2SD3927、2SD2500、2SD140334"~38"机行输出管2SD2500、2SD2553、2SD2253100Hz机行输出管2SC5144、2SC4288、2SC5422另附易损三极管，一般情况同种类可互换：常用枕校调制三极管型号有：NPN型：2SD1406、2SD1266、2SD880、2SD1052、2SD1499、2SD1761、2SD2012、3DD3852PNP型：BD242、2SA1668、2SA1930、2SB940常用待机开关三极管型号有：2SC2335、BUT11、3DD2335常用待机控制三极管型号有：2SA1013、2N5401三极管代换表2SA608 代换型号:2SA1015、2SA733 备注:小功率三极管2SB1443 代换型号:2SB892 备注:中功率三极管2SB764 代换型号:2SB892、2SA940、2SB774、2SB985 备注:中功率三极管2SB834 代换型号:2SB892、2SA940 备注:中功率三极管2SC1384 代换型号:2SD1846、2SC4075、2SD1913、2SD400 备注:中功率三极管2SC1809 代换型号:2SC2216、2SC1674、2SC388A 备注:预放管2SC1835 代换型号:2SC2621 备注:视放管2SC2383 代换型号:2SC2482、2SC3332 备注:激励管2SC3732 代换型号:BSX20、PH2369 备注:调谐管2SC3852A 代换型号:2SD1640 备注:中功率三极管2SC388A 代换型号:2SC1674、2SC2216 备注:预放管2SC4585 代换型号:2SC4237（需加绝缘片）备注:开关管2SC4706 代换型号:2SC4429 备注:开关管2SC536 2SC1815、2SC945 备注:小功率三极管2SCD2068 代换型号:2SC4544、2SC2688、2SC2482、KSC2330 、F431、2SC2621 备注:视放管2SD1406 代换型号:2SD2012、3DD880、2SC1499、2SC1913 备注:枕校管2SD1555 代换型号:2SD1879、2SD1886、2SD1887 备注:行管D2SD2500 代换型号:2SD1886、2SD2253、2SD2553、2SD1547、2SD1887 行管BD435 代换型号:2SC2073 备注:中功率三极管BD436 代换型号:2SA940 备注:中功率三极管BUH-515 代换型号:2SC1710、2SC4429、2SD1554、2SD2498 备注:电源管BUH-515D 代换型号:2SD1651、2SC1879、2SC1886、2SD2499、2SD1426 备注:行管2SD1406 代换型号:NPN型：2SD1406、2SD1266、2SD880、2SD1052、2SD1499、2SD1761、2SD2012、3DD3852 PNP型：BD242、2SA1668、2SA1930、2SB940 备注:枕校管。

彩电行管和电源开关管的代换原则

彩电行管和电源开关管的代换原则彩电行管是电子设备中的一种重要元器件，主要用于电视图像信号的放大。

彩电行管通过对电子束进行控制来调整电视图像的亮度和对比度。

同时，彩电行管还具有高电压静电加速器、防射线辐射保护以及防震抗磁功能。

电源开关管是电子设备中的另一种重要元器件，主要用于控制电源的输入和输出。

电源开关管能够通过对电流的开关控制来实现电源的开启和关闭。

同时，电源开关管还能够提供保护和过载保护等功能，以确保电子设备的正常运行。

根据彩电行管和电源开关管的特点和故障原因，可以提出以下代换原则。

1.维修技术在更换彩电行管或电源开关管时，维修人员应具备一定的维修技术，能够熟练操作电子设备，了解彩电行管和电源开关管的工作原理和使用方法。

2.选择合适型号在更换彩电行管或电源开关管时，应选择与原有元器件相同或相似的型号。

这样可以确保新的元器件与电子设备的其他元器件相匹配，以避免出现不匹配或不兼容的问题。

3.清楚故障原因在更换彩电行管或电源开关管之前，应首先清楚故障的原因。

只有找到故障的根本原因，才能有效地进行更换工作。

如果只是更换元器件而不解决故障原因，那么故障很可能会再次发生。

4.高品质元器件在选择彩电行管或电源开关管时，应优先选择品质较好的元器件。

品质较好的元器件更加稳定可靠，寿命更长，能够更好地满足电子设备的需求。

5.按照规定操作在更换彩电行管或电源开关管时，应按照相关规定进行操作。

需要注意的是，彩电行管和电源开关管都与高电压有关，因此维修人员在操作时要注意安全，避免触电危险。

总之，彩电行管和电源开关管的代换原则是在维修和更换这两种电子元器件时需要遵循的基本原则。

只有按照这些原则进行操作，才能够确保电子设备的正常运行，延长其使用寿命，提高工作效率。

全系列三极管应用参数和代换大全

全系列三极管应用参数和代换大全1.三极管的基本参数：-输入电流（Ib）：三极管的输入电流，决定了三极管的工作状态和放大系数。

-输出电流（Ic）：三极管的输出电流，决定了三极管的输出功率和放大效果。

- 饱和电流（Isat）：当三极管处于饱和区时的最小输入电流。

2.常见的三极管类型：- NPN三极管：是一种常用的晶体管类型，常用于放大和开关电路中。

其代换参数为β（放大系数）和Vbe（基极-发射极电压）。

- PNP三极管：与NPN三极管相反，常用于负向逻辑电路中。

其代换参数为β和Vbe。

- JFET（结型场效应晶体管）：具有较高输入电阻和较低输出电阻，常用于低频放大电路。

其代换参数为Idss（漏源饱和电流）和Vp（栅源电压）。

3.三极管的常见应用参数和代换参数：-放大系数（β）：用于描述三极管的放大能力，β值越大，放大效果越好。

对于NPN三极管来说，β的典型值为100至1000。

- 输入电阻（Rin）：描述三极管对输入信号的电阻，输入电阻越大，对输入信号的影响越小。

对于NPN三极管来说，输入电阻的典型值为几十至几百千欧姆。

- 输出电阻（Rout）：描述三极管对输出信号的电阻，输出电阻越小，对输出信号的影响越小。

对于NPN三极管来说，输出电阻的典型值为几十至几百千欧姆。

- 最大电压（Vceo）：描述三极管的最大工作电压，超过该电压会损坏三极管。

对于NPN三极管来说，Vceo的典型值为20至40伏特。

-最大电流（Ic）：描述三极管的最大工作电流，超过该电流会损坏三极管。

对于NPN三极管来说，Ic的典型值为几十至几百毫安。

4.三极管的代换模型：-小信号模型：用于描述三极管的放大能力和频率特性。

小信号模型将三极管简化为电流放大器，包括输入电流、输出电流和放大系数等参数。

-大信号模型：用于描述三极管的开关能力和功率特性。

大信号模型将三极管简化为开关，包括饱和电流、截止电流和导通电压等参数。

总结：。

三极管代换

常用三极管代换2010-11-0116:4225"~29"机电源开关管2SC3688AST、2SD3683、2SC4111、2SD4706、2SC5148、2SC1547、2SD3927、2SD2500、2SD140334"~38"机行输出管2SD2500、2SD2553、2SD2253100Hz机行输出管2SC5144、2SC4288、2SC5422另附易损三极管，一般情况同种类可互换：常用枕校调制三极管型号有：NPN型：2SD1406、2SD1266、2SD880、2SD1052、2SD1499、2SD1761、2SD2012、3DD3852PNP型：BD242、2SA1668、2SA1930、2SB940常用待机开关三极管型号有：2SC2335、BUT11、3DD2335常用待机控制三极管型号有：2SA1013、2N5401三极管代换表2SA608代换型号:2SA1015、2SA733备注:小功率三极管2SB1443代换型号:2SB892备注:中功率三极管2SB764代换型号:2SB892、2SA940、2SB774、2SB985备注:中功率三极管2SB834代换型号:2SB892、2SA940备注:中功率三极管2SC1384代换型号:2SD1846、2SC4075、2SD1913、2SD400备注:中功率三极管2SC1809代换型号:2SC2216、2SC1674、2SC388A备注:预放管2SC1835代换型号:2SC2621备注:视放管2SC2383代换型号:2SC2482、2SC3332备注:激励管2SC3732代换型号:BSX20、PH2369备注:调谐管2SC3852A代换型号:2SD1640备注:中功率三极管2SC4585代换型号:2SC4237（需加绝缘片）备注:开关管2SC4706代换型号:2SC4429备注:开关管2SC5362SC1815、2SC945备注:小功率三极管2SCD2068代换型号:2SC4544、2SC2688、2SC2482、KSC2330、F431、2SC2621备注:视放管2SD1406代换型号:2SD2012、3DD880、2SC1499、2SC1913备注:枕校管2SD1555代换型号:2SD1879、2SD1886、2SD1887备注:行管D2SD2500代换型号:2SD1886、2SD2253、2SD2553、2SD1547、2SD1887行管BD435代换型号:2SC2073备注:中功率三极管BD436代换型号:2SA940备注:中功率三极管BUH-515代换型号:2SC1710、2SC4429、2SD1554、2SD2498备注:电源管BUH-515D代换型号:2SD1651、2SC1879、2SC1886、2SD2499、2SD1426备注:行管2SD1406代换型号:NPN型：2SD1406、2SD1266、2SD880、2SD1052、2SD1499、2SD1761、2SD2012、3DD3852PNP型：BD242、2SA1668、2SA1930、2SB940备注:枕校管。

开关电源集成电路代换表

开关电源集成电路代换表160种开关电源集成电路代换表本表收集整理了彩电LG、SVA、TCL、长虹、春兰、创维、东芝、飞利浦、福日、高路华、海尔、海信、金星、康佳、康力、乐华、日立、三星、三洋、松下、索尼、夏普、厦华、熊猫等二十四个机种的160种开关电源集成电路的代换资料，含盖了2000多种机型的开关电源的集成电路。

型号代换型号56A245-2 STR440, STR441, STR44656A246 IX0256CE, IX0512CE, IX0465CE, IX0654CE, STR40090, STR41090, HKD41090BU4020B HA17555PS, HA17555, HA17555GS, HD14020BHA17555 HA17555PS, BU4020B, HA17555GS, HD14020BHA17555GS HA17555, HA17555PS, BU4020B, HD14020BHA17555PS BU4020B, HA17555, HA17555GS, HD14020BHD14020B HA17555, HA17555PS, HA17555GS, BU4020BHG5312 STR5314, STR5395, STR5412, STR5418, HG5313, HKD5412, KWY5412HG5412 STR5312, STR454, STR5313, STR5314, STR5395, STR5418HG5313 STR5314, STR5395, STR5412, STR5418, HG5312, HD5412, KWY5412HKD0689 STK7358, IX9689CE, IX0689CKHKD40115 STR40115, STR4412, STR50103, STR50103A, STR50115BHKD41090 IX0256CE, IX0512CE, IX0465CE, IX0654CEHKD4211 STR4211, STR4211H, STR4060, STR4090, STR4090S HKD54041 STR54041, STR58041, STR59041, KWY54041HKD6020 STR6020, STR6020SHKD9502 STR450A, STR451, STR452, STR454, STR455, STR456, STR514, IX0205CEHM7941 HRL7101, HM7103, HRL7103HM8801G KM8901A, KM8901, KM8916, KM8951B, KM8951, KC8801GHM9101 HM9102, HRL9102, HRL201HM9102 HM9101, HRL9102, HRL201HM7103 HRL7101, HRL7103, HM7941HM9201 HM9203, HM9204, HM9205, HM9206, HM9207HM9203 HM9201, HM9205, HM9206, HM9207HM9204 HM9203, HM9205, HM9206, HM9207HM9205 HM9201, HM9203, HM9204, HM9206, HM9207HRL201 HM7941, HRL7101HRL7103 HRL7101, HM7103, HM7941HRL9102 HM9101, HM9102, HRL201HSY114 JU0003, JU0008, JU0086, JU0111,JU0114, JU0116, JU0130HRL7101 HM7103, HRL7103, HM7941IX0247CE STR4090, IX0323CEIX0205CE STR4501A, STR451, STR452, STR454, STR453, STR456, STR514, HKD9502IX0256CE IX0512CE, IX0465CE, IX0645CE, STR41090, STR40090IX0308 IX0308C, IX0308CE, IX0308CEZZ, STK7308, STK7309 IX0308C IX0308, IX0308CE, IX0308CEZZ, STK7308, STK7309 IX0308CE IX0308, IXO308C, IX0308CEZZ, STK7308, STK7309IX0308CEZZ IX0308, IX0308C, STK7308, STK7309IX0323CE STR4090, IX0247CEIX0387CE STR7308IX0465CE IX0512CE, IX0645CE, STR41090, STR40090, 56A246, HKD41090IX0467CE STK4060, STK4090, STK4090S, STR4060, STR4090, STR4090SIX0512CE IX0256CE, IX0465CE, IX0645CE, STR41090, STR40090IX0645CE IX0256CE, IX0512CE, IX0465CE, STR41010, STR40090, 56A246, HKD41090IX0689CE STR7358, IX0689CEZZ, STK73508, STK7359IX0689CEZZ STK7358, IX0689CE, STK73508, STK7359IX0689CK STK7358, HKD0689, IX0689CEJU0003 JU0008, JU0086, JU0111, JU0114, JU0116, JU0130, HSY114JU0008 JU0003, JU0086, JU0111, JU0114, JU0116, JU0130, HSY114JU0086JU0003, JU0008, JU0111, JU0114, JU0116, JU0130, HSY114 JU0111 JU0003, JU0008, JU0086, JU0114, JU0116, JU0130, HSY114JU0114 JU0003, JU0008, JU0086, JU0111, JU0116, JU0130, HSY114JU0116 JU0003, JU0008, JU0086, JU0111, JU0114, JU0130, HSY114JU0130 JU0003, JU0008, JU0086, JU0111, JU0114, JU0116, HSY114KG8801G KM8801G, KM8901A, KM8901, KM8910, KM8951B KM8901 KM8801G, KM8901A, KM8916, KM8951B, KM8951,KG8801GKM8901A KM8801G, KM8901, KM8916, KM8951B, KM8951, KG8801GKM8916 KM8801G, KM8901A, KM8901, KM8951B, KM8951, KG8801GKM8951 KM8801G, KM8901A, KM8901, KM8916, KM8951B, KG8801GKM8951B KM8801G, KM8901A, KM8901, KM8916, KM8951, KG8801GKWY54041 STR54041, STR59041, STR58041, HKD54041KWY5412 STR5314, STR5395, STR5412, STR5418, HG5312, HG5313, HKD5412LA5110 LA5112LA5112 LA5112H, LA5112NLA5112H LA5112, LA5112NLA5112N LA5112, LA5112HMC33066 MC34067MC34067 MC33066MC3520 UC3520MC44603 MC44603A, MC44603PMC44603A MC44603, MC44603PSTK4060 IX4067CE, STK4090, STK4090S, STR4060, STR4090, STR4090SSTK4090 IX0467CE, STK4060, STK4090S, STR4060, STR4090, STR4090SSTK5325 STK5326STK5326 STK5325STK5338 STK5340STK5372 STK5372H, STK5471STK5372H STK5372, STK5471STK5391 STK5392STK5471 STK5372, STK5372HSTK73010 STK7308, STK7308 IX0308CE, STK7309, STK73010, STK7310STK7309 STK7308, IX0308CE, STK73010, STK7310STK7310 STK7308, IX0308CE, STK7309, STK73010STK73508 STK7358, IX0689CE, IX0689CEZZ, STK7359STK7358 IX0689CE, IX0689CEZZ, STK73508, STK7359STK4090S IX0467CE, STK4060, STK4090, STR4060, STR4090, STR4090SSTR40115B STR-D4412, STR4015, STR4412, STR50103A, STR50115B, STR50213, STR50213M, STR51213, STR-D4512 STR40090 IX0256CE, IX0512CE, IX0465CE, IX0654CE, STR41090, 56A246, HKD41090STR4060 IX0467CE, STK4060, STK4090, STK4090S, STR4090, STR4090SSTR4090 IX0467CE, STK4060, STK4090, STK4090S, STR4060, STR4090SSTR4090S IX0467CE, STK4060, STK4090, STR4060, STR4090, STK4090SSTR41090 IX0256CE, IX0512CE, IX0465CE, IX0645CE, STR40090, 56A246, HKD41090STR440 56A245-2, STR441, STR442, STR446STR40115 STR-D4412, STR40115B, STR4412, STR-50103A, STR50115B, STR50213, STR50213M, STR51213, STR-D4512 STR4211 STR4211H, STR4060, STR4090, STR4090S, HKD4211 STR4211H STR4211, STR4060, STR4090, STR4090S, HKD4211 STR441 STR440, STR442, STR446, 56A245-2STR4412 STR-D4412, STR40115, STR40115B, STR50103A,STR50115B, STR50213, STR50213M, STR51213, STR-D4512 STR442 STR440, STR441, STR446, 55A245-2STR446 STR440, STR441, STR440, 56A245-2STR450A STR451, STR452, STR454, STR455, STR456, STR514, HKD9502, IX0205CESTR451 STR450A, STR452, STR455, STR456, STR514, HKD9502, IX0205CESTR452 STR450A, STR451, STR454, STR455, STR456, STR514, HKD9502, IX0205CESTR454 STR5312, HG5412, STR5313, STR5314, STR5395, STR5418STR455 STR450A, STR451, STR452, STR455, STR456, STR514, HKD9502, IX0205CESTR456 STR450A, STR451, STR452, STR455, STR514, HKD9502, IX0205CESTR50103 STR40115, STR4412, STR50103A, STR50115B, HKD40115STR50103A STR40115, STR4412, STR50103, STR50115B, HKD40115STR50115B STR40115, STR4412, STR50103, STR50103A, HKD40115STR50213 STR-D4412, STR40115, STR40115B, STR4412, STR50103A, STR50115B, STR50213M, STR51213, STR-D4512 STR50213M STR-D4412, STR40115, STR40115B, STR4412, STR50103A, STR50115B, STR50213, STR40115B, STR4412 STR514 STR450A, STR451, STR452, STR455, STR456STR5312 HG5412, STR454, STR5313, STR5314, STR5395, STR5418STR5313 STR45312, HG5412, STR454, STR5314, STR5395,STR5418STR5314 STR5395, STR5412, STR5418, HG5312, HG5313, HKD5412, KWY5412STR5395 STR5314, STR5412, STR5418, HG5312, HG5313, HKD5412, HWY5412STR54041 STR58041, STR59041, HWY54041, HKD54041STR5412 STR5314, STR5395, STR5418, HG5312, HG5313, HKD5412, HWY5412STR5418 STR5314, STR5395, STR5412, HG5312, HG5313, HKD5412, HWY5412STR-S6709 STR-S6707, STR-S6708, STR-S6708ASTR51213 STR50213, STR50213M, STR51213MSTR51213M STR50213, STR50213M, STR51213 IX0308CE, STK7309, STK7310STR58041 STR54041, STR59041, KWY54041, HKD54041STR6020 STR6020S, HKD6020STR6020S STR6020, HKD6020STR6308 STR-S6308STR-6658 STR-6658B, STR-F6654LF53, STR-6658BSTR-6658B STR-F6656, STR-F6654LF53, STR6658STR81145A STR81145C, STR83145LF55STR8145C STR81145A, STR83145LF55STR83145LF STR81145A, STR81145CSTR-D1706 STR-D1806, STR-D1706S, STR-D1806FASTR-D1706S STR-D1806, STR-D1706, STR-D1806FASTR-D1806 STR-D1706, STR-D1706S, STR-D1806FASTR-D1806FA STR-D1806, STE-D1706, STR-D1706SSTR-D4412 STR40115, STR40115B, STR4412, STR50103A,STR50115B, STR50213, STR50213M, STR51213, STR-D4512 STR-D6008X STR-D6009E, STR-D6009DSTR-D6009D STR-D6008X, STR-D6009ESTR-D6009E STR-D6008X, STR-D6009DSTR-D6601 STR-D6601MSTR-D6601M STR-D6601STR-F6626 STR-F6653STR-F6653 STR-F6626STR-F6654LF53 STR-F6656, STR-6658, STR-6658BSTR-F6656 STR-F6654LF53, STR-6658, STR-6658BSTR-G5653 STR-G8658STR-G8658 STR-G5653STR-S5471 STR-S5941STR-S5941 STR-S5471STR-S6707 STR-S6708, STR-S6708A, STR-S6709STR-S6708 STR-D6709, STR-S6709AN, STR-S6709ASTR-S6708A STR-S6707, STR-S6708, STR-S6709STR-S6709 STR-S6708, STR-S6709AN, STR-S6709ASTR-S6709A STR-S6709, STR-S6708, STR-S6709ANSTR-S6709AN STR-S6708, STR-S6709, STR-S6709A17种新型彩电开关电源集成电路资料1、KA3S0680RFB KA3S0880RFBKA3S0680RFB KA3S0880RFB是日本FAIRCHILD公司生产的开关电源电路，内置功率MOSFET和控制电路，其内部设有过流、过压、过热保护电路，低压限制电路、高压感应电路等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

彩电行管和电源开关管工作于高反压、大电流状态，是彩电中的关键元件，也是易损件。

通过大量的维修实践证明，彩电行管和开关管损坏后，如找不到原件，完全可以用代换件，只是代换时需遵循一定的原则。

一、封装上的区别
常见的行管和开关管，有金属封装和塑料封装，金属封装的管子一般在早期生产的电视机中应用，现在的电视机都采用塑料封装的管子，这两种封装的管子互换时要注意的是安装孔、绝缘和散热等问题。

显然，代换时最好选择同种封装的管子。

二、带阻尼和不带阻尼的区别
小屏幕（一般指21"以下）彩电行管，在其CE极间内置了阻尼二极管，BE极间也内置了一小阻值电阻，我们称它带阻尼行管；而大屏幕（一般指25"以上）彩电行管，由于增加了枕形校正电路，大多采用不带阻尼的三极管，但也有例外，如2SD2553就带阻尼，它大量用于大屏幕彩电的行输出管。

代换时应区分是否带阻尼，不带阻尼的行管，应急时可以代替带阻尼的行管，但要另外加并阻尼二极管。

当然，电源开关管是不带阻尼的，不能用带阻尼的管子去代换。

三、最大电参数
行管和开关管最关键的电参数是VCEO、VCBO、ICM、PCM等。

通过实践总结，一般彩电行管和开关管使用原则是：
1． 21〃以下机行管：PCM=50W左右、ICM=5A左右、VCBO≥1500V、VCEO≥600V。

2． 25〃~29〃机行管：PCM≥50W、ICM≥5A、VCBO≥1500V、VCEO≥600V。

3． 21〃以下机开关管：PCM=50W左右、ICM=5A左右、VCBO≥800V、VCEO≥600V。

4． 25〃~29〃机开关管：PCM≥100W、ICM≥10A、VCBO≥800V、VCEO≥600V。

通过上面数据可知，25〃~29〃机行管、开关管可代换21〃以下机行管、开关管，但成本稍高，而21〃以下机的管子不能代换25〃以上机的管子。

四、行管和开关管互换原则
不带阻尼的行管原则上可代换电源开关管，但要考虑PCM、ICM、HFE等参数
能否符合要求；电源开关管如要代换行管，除要考虑PCM、ICM外还要看其VCBO、VCEO等能否满足要求。

例如2SD1547行管能代换25〃~29〃机电源开关管，但2SD4706电源开关管就不能代换行管，因其VCBO、VCEO达不到要求。

五、行管工作频率不同的代换
100Hz彩电行频为普通机的一倍，行管工作频率高，除要考虑正常的PCM、
ICM、VCEO、VCBD等参数外，另一重要参数不容忽视，那就是管子的下降时间tf，普通行管的下降时间tf多在1us左右，如用在100HZ彩电行输出上，由于下降时间长,开关速率不够（也即从饱和到截止的时间长），行管将会严重发热而烧毁。

一般100Hz彩电行管要求其tf≤0.6us，电脑显示器就用这种行管，目前国内还无法生产这种管子，完全依赖进口，因而价格昂贵。

常见的型号有2SC5144、2SC4288等。

六、彩电常用行管、开关管代换表
通过上面分析，大家对行管、开关管的代换原则有了一定的了解，当然在有原料的基础上尽量采用原料而不采用代料，因为原料的各项参数更能与电路相匹配。

下面把目前彩电常用的行管、开关管列表示出，以方便维修。

21"以下机行输出管可互换型号
2SD1554、2SD1555、2SD2499、2SD2624、2SD1426、2SD1651、BU2508DF、BU4508DK、2SD1427
21"以下机电源开关管可互换型号
2SD1545、2SD2498、2SD1710、BUH515、2SC4458、BUT11AF、2SC5287、2SD2498、2SD1402、2SD2334
25"~29"机行输出管可互换型号
2SD1547、2SD2553、2SC5148、2SD2253、2SC5150、2SC5422、2SD2500、BU2525A、BUH1015D、2SD3927
25"~29"机电源开关管可互换型号
2SC3688AST、2SD3683、2SC4111、2SD4706、2SC5148、2SC1547、2SD3927、2SD2500、2SD1403
34"~38"机行输出管可互换型号
2SD2500、2SD2553、2SD2253
另附易损三极管，一般情况同种类可互换：
常用枕校调制三极管型号有：
NPN型：2SD1406、2SD1266、2SD880、2SD1052、2SD1499、2SD1761、2SD2012、3DD3852 PNP型：BD242、2SA1668、2SA1930、2SB940
常用待机开关三极管型号有：2SC2335、BUT11、3DD2335
常用待机控制三极管型号有：2SA1013、2N5401。
