井架知识介绍

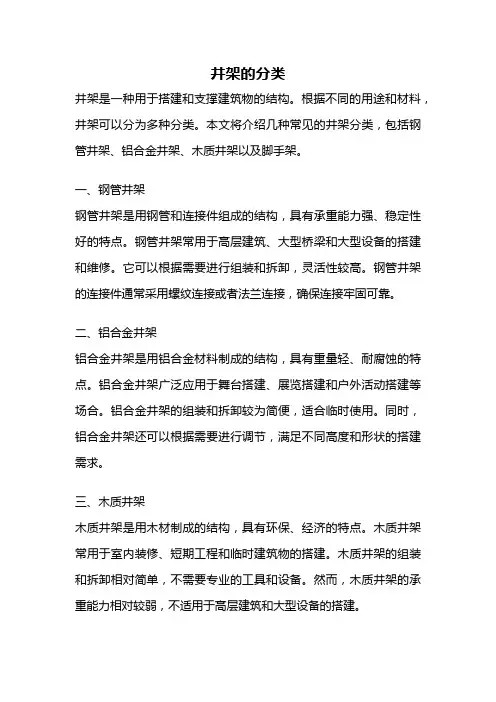

井架的分类
井架的分类井架是一种用于搭建和支撑建筑物的结构。
根据不同的用途和材料，井架可以分为多种分类。
本文将介绍几种常见的井架分类，包括钢管井架、铝合金井架、木质井架以及脚手架。
一、钢管井架钢管井架是用钢管和连接件组成的结构，具有承重能力强、稳定性好的特点。
钢管井架常用于高层建筑、大型桥梁和大型设备的搭建和维修。
它可以根据需要进行组装和拆卸，灵活性较高。
钢管井架的连接件通常采用螺纹连接或者法兰连接，确保连接牢固可靠。
二、铝合金井架铝合金井架是用铝合金材料制成的结构，具有重量轻、耐腐蚀的特点。
铝合金井架广泛应用于舞台搭建、展览搭建和户外活动搭建等场合。
铝合金井架的组装和拆卸较为简便，适合临时使用。
同时，铝合金井架还可以根据需要进行调节，满足不同高度和形状的搭建需求。
三、木质井架木质井架是用木材制成的结构，具有环保、经济的特点。
木质井架常用于室内装修、短期工程和临时建筑物的搭建。
木质井架的组装和拆卸相对简单，不需要专业的工具和设备。
然而，木质井架的承重能力相对较弱，不适用于高层建筑和大型设备的搭建。
四、脚手架脚手架是一种用于搭建和支撑建筑物的临时结构。
它由立杆、横杆、斜杆和连接件等部分组成。
脚手架通常用于建筑施工、装修和维修等工程。
脚手架的搭建需要遵循相关的安全规范，确保搭建稳固和安全可靠。
脚手架可以根据需要进行调节和移动，适应不同高度和形状的建筑物。
总结：井架是一种重要的建筑工程设施，根据不同的用途和材料，可以分为钢管井架、铝合金井架、木质井架和脚手架等分类。
钢管井架具有承重能力强、稳定性好的特点，适用于大型建筑和设备的搭建。
铝合金井架重量轻、耐腐蚀，适用于舞台搭建和户外活动。
木质井架环保经济，适用于室内装修和临时建筑物。
脚手架是一种临时结构，用于建筑施工和维修。
通过合理选择井架类型，并按照安全规范进行搭建和使用，可以提高工程效率和施工质量。
井架搭建、操作安全技术
井架搭建、操作安全技术一、井架搭建的概述井架是指用于支撑钻机设备，并固定钻杆，保证钻井作业安全和顺利进行的钻井设备。
井架的搭建工作必须符合相关的安全技术要求，以保证施工安全和人员健康。
二、井架搭建前的准备工作1. 施工前承包商应具备井架搭建和操作的相应安全技术资质和证书。
2. 搭建施工现场的场地应具备坚实的地基，无明显沉降和乱堆杂物等情况，确保施工安全。
3. 提前制定详细的施工方案和施工计划，包括井架搭建的顺序、方法和注意事项等，并对人员进行相关培训。
三、井架搭建操作安全技术要求1. 确保井架的稳定性：在搭建井架前，必须要进行地基的检测和评估，确保场地承重能力，避免施工过程中出现沉降和塌方等情况。
在搭建井架过程中，要注意选择适当的支撑材料，提高井架的稳定性。
2. 保证井架结构的合理和坚固：井架的结构要合理设计，满足强度和稳定性的要求。
使用的材料要选用优质的钢材，避免出现脆断和易损坏等情况。
井架连接部位要坚固可靠，避免出现松动和脱落等情况。
3. 正确使用和维护井架设备：井架操作人员必须具备相关的操作证书和技能，并定期接受培训和考核。
在操作井架设备时，要按照使用说明和相关规程操作，并及时进行设备的检查和维护。
如果发现设备存在问题或故障，应立即停止使用，并及时维修或更换。
4. 防止井架事故的发生：井架搭建过程中，要做好安全防范工作，加强工地标识和警示，设置安全警示线，保证作业区域的安全。
作业人员要穿戴好安全防护装备，尤其是需要佩戴头盔等，预防物体坠落造成的伤害。
四、井架搭建操作的注意事项1. 严禁违反作业规程操作，保持清醒和注意力集中。
2. 检查井架各部位的连接是否牢固，如有问题应及时修理。
3. 井架上不得有杂物和障碍物，保证通道和逃生通道畅通。
4. 严禁在井架上吸烟和使用明火，防止火灾事故的发生。
5. 严禁从井架上抛物、乱丢杂物，保持工地的整洁和安全。
6. 操作人员必须熟悉井架的使用方法和操作规程，并掌握急救和灭火等基本技能。
钻井设备-井架
二、钻机起升系统
钻机井架整体特征对比
类型
特点
塔型井架
制造容易，整体稳定性好，承载能力大， 井架内部空间大，司钻视野较好
K型(前开口)井架 结构简单，拆装安全、方便，移运迅速， 整体稳定性优于A型井架
A型井架
拆装方便、安全，移运迅速，钻台宽敞， 司钻视野开阔
桅型井架
结构简单、轻便，承载能力小，用于车 载钻机和修井机
改进型号： 用阿拉伯数字表示。
井架型式： T-塔型；K-前开口； A-A型；W-桅型。 分子—最大钩载，以10KN 为单位计； 分母—井架有效高度，m 。 井架代号
二、钻机起升系统
4、井架的结构类型
钻井井架结构主要有四种类型：塔型井架、前开口 (K)型井架、A型井架和桅型井架。
二、钻机起升系统
(1) 塔形井架
吊卡
卡瓦
二、钻机起升系统
三、起升系统相关名词
小鼠洞：存放钻杆单根 大鼠洞：存放方钻杆
顶驱钻机不需要方钻杆，所以不需要打大鼠洞。 拉猫头：借助猫头拉动大钳手柄，完成钻杆上卸扣操作。 猫头：绞车上的旋转部件，将大钳尾部的猫头绳缠绕在猫头
上，利用猫头旋转进行钻杆上卸扣。 顶天车：钻具在起升时，将天车撞下来。 正常钻井作业大循环：下钻—正常钻进—接单根—起钻—
二、钻机起升系统
作业题
1、简述井架的基本组成，解释JJ450/45-K的含义？ 2、井架的类型有哪些，各类型井架由哪些特点？
二、钻机起升系统
2、井架的组成
(1) 井架主体：空间桁架结构 (2) 人字架：起吊、维修天车 (3) 天车台：安装天车、天车架 (4) 二层台：起下钻工作场所 (5) 立管平台：拆装水龙带操作台 (6) 工作梯：井架工上下井架的通道 (7) 钻台：井口操作和工具摆放场所 (8) 底座：支撑钻台和转盘；提供防喷器安装空间
井架简介介绍
井架是石油钻井工程中重要的设备之 一，其主要作用是支撑和安装钻机、 提升和下放钻具，以及进行各种辅助 作业，如测井、固井、压裂等。
VS
在石油工业中，井架的地位非常重要 ，它是实现油气勘探和开发的关键设 备之一，也是衡量一个国家石油工业 技术水平的重要标志之一。
展望：井架未来的发展趋势与研究方向
未来井架的发展趋势将主要体现在以下几个 方面：一是向着更加高效、安全、环保的方 向发展；二是不断提升井架的自动化和智能 化水平；三是加强井架的可靠性和耐久性研 究，提高其使用寿命和维护性能。
针对不同的设备和操作过程，制定相应的安全操作规程，规范操作流程，确保设备运行安全和人员操作安全。
应急预案
针对可能出现的突发事件和紧急情况，制定相应的应急预案，包括应急组织、应急流程、应急资源等，确保在紧 急情况下能够迅速、有效地应对。
安全培训与演练
安全培训
定期对员工进行安全培训，包括安全基础知识、操作技能、应急处置等方面的培训，提高员工的安全 意识和安全操作技能。
井架的安全生产管理
安全管理制度与责任制
安全生产责任制
明确各级管理人员、技术人员和现场操作人员的职责和义务，确保各项安全制度 的贯彻执行。
安全管理制度
建立健全各项安全管理制度，包括安全生产责任制、安全检查制度、安全教育培 训制度等，确保安全生产有章可循、有据可查。
安全操作规程与应急预案
安全操作规程
安全演练
定期组织安全演练，模拟突发事件和紧急情况，检验应急预案的可行性和有效性，提高应急处置的能 力和水平。同时也可以让员工熟悉应急流程和操作方法，提高应对突发事件的能力。
06
井架在石油工业中的应用及前 景
井架在石油工业中的应用
井架及底座基础知识
ZJ40/2250CJD
ZJ50/3150L
ZJ50/3150DB-1
ZJ70/4500DZ
井架型号
JJ225/43-KC1
JJ315/44.5-K2
JJ450/45-K4
JJ450/45-K7
最大钩载kN
2250
3150
4500
4500
型式
K
K
K
K
工作高度 m
43
44.5
45
45.72
顶跨（正×侧）m
2
井架类型
前开口井架（cantilever masts）
井架本体由3～6段焊接空间桁架结构组成,段与段之间采用销子定位，抗剪销、螺栓联接。钻台具有较大的面积，便于操作和存放立根，整个井架的前面是敞开的。
这种井架可在地面水平拆装、整体起放和分段运输。为了满足运输的需要，井架的截面尺寸不能太大，比塔形井架的截面尺寸小。
定期向井架旋转部位加注锂基润滑脂，注油期限为每次起升前及每次下放前必须各注油一次。
二层台舌台、指梁架在翻转时应防止冲击，特别是在井架起升后将舌台翻下时应采用棕绳拉住，使其无冲击的放到工作位置。
01
在操作中应防止大钩、吊环、吊卡等游动部件碰撞二层台舌台等部件。
02
井架上的梯子一般仅供井架工操作及保养时上下井架使用，不允许两人以上同时登梯，非井架工上井架需经井队领导同意，并注意当一人上到二层台或天车台时，另一人方可开始登梯。
Associate Professor
井架及底座基础知识
Basic Knowledge of Derrick & Substructure
程 瑞 亮
第一部分 井架类型、原理及结构 第二部分 井架拆装、操作规程 第三部分 井架保养要求、故障原因分析 第四部分 底座类型、原理及结构 第五部分 底座拆装、操作规程 第六部分 底座保养要求、故障原因分析
石油钻井井架培训
安装人员可能缺乏专业的安装技能和经验，导致 井架安装不规范，没有达到设计要求。
3
维护保养制度不完善
石油钻井企业可能没有建立完善的井架维护保养 制度，或者没有严格执行制度，导致井架维护保 养工作不到位。
解决方案与改进措施
加强设计审查
在井架设计阶段，应加强对设计方案的审查，确保设计方案符合钻井作业的特殊要求和地 质条件，提高井架结构的稳定性和安全性。
。
停机维护
当井架需要停机进行维护 或修理时，应确保所有相 关人员都已离开井架，并 按照规定的安全程序进行
停机。
安全要求与防护措施
01
02
03
安全带使用
所有在井架上工作的人员 都必须佩戴安全带，并确 保安全带固定在稳定的支 撑点上。
禁止吸烟和饮酒
在井架周围禁止吸烟和饮 酒，以防止火灾和意外事 故。
禁止使用手机
安装过程中需根据钻井作 业的需求和场地条件进行 合理布局，确保井架的稳 定性和安全性。
02
井架操作规程与安全要求
井架操作规程
启动前检查
在启动井架前，应进行全 面检查，确保井架各部件 正常、无损坏，并确保所 有安全装置都已正确安装
并处于良好状态。
操作步骤
按照规定的操作步骤启动 井架，并确保在整个操作 过程中遵守所有安全规定
由于缺乏定期的维护保养，井架的各个部件 可能发生磨损、腐蚀或松动，导致井架性能 下降，影响钻井作业的安全性和效率。
井架安装不规范
在安装井架时，由于安装人员操作不规 范或安装环境不符合要求，可能导致井 架安装不牢固，容易发生倒塌等事故。
问题原因分析
1 2
设计缺陷
在井架设计阶段，可能由于设计人员对钻井作业 的特殊要求和地质条件了解不足，导致井架结构 设计不合理或选材不当。
井架知识介绍
第二区域：指梁台
第二区域：指梁台
第二区域：指梁台
第三区域：移动设备
顶驱 游车 滑车 维修吊篮 排管机机械手臂
第三区域：移动设备
第三区域：移动设备
第三区域：移动设备
第四区域：钻台和中层平台
V门滚轴 快绳稳定器 灯 平台护板
第四区域：钻台和中层平台
第四区域：钻台和中层平台
井架辅件：含立管操作台、套管扶正台、 大钳平衡重等。
底座
作用：用来安装钻井设备(钻 机绞车、转盘、传动机组、 柴油机等)、摆放钻杆钻铤、 安装井架，并提供井口装置 的安装空间和钻井作业的操 作平台。它承受钻井工作载 荷、井架起升载荷与设备自 重载荷，并把这些载荷传递 分配给基础与地基。
底座的分类
第四区域：钻台和中层平台
第四区域：钻台和中层平台
第五区域：下部结构和BOP平台
BOP BOP吊车 栏杆 灯
第五区域：下部结构和BOP平台
DROPS 井架策略
四.检验报告
记录每一个区域所检查部件的情况，附上图片 维保完毕后，交于井架现场监督签字确认.
“Devote to making our industry safer ”
防碰缓冲木
第4段：天车平台
风速风向仪 喇叭 摄像头 气体探测器 开口滑轮 灯 12''透气管
第4段：天车平台
第四段：主梁插销
第一区域：天车平台
第一区域：天车平台
第二区域：指梁台
指梁 LOGO 气动绞车 逃生装置 指梁接线箱 栏杆 梯子 格栅
第二区域：指梁台
井架主要结构（以无绷绳K型井架为例）
井架主体：一般分为4~5段，段间由销轴联 接成一体。上段为四边形封闭结构，其余各 段为前开口Л形结构，背后的刚架及斜撑杆 均可拆卸。
钻井井架
2. 结构组成
1）井架本体1：空间桁架结构；
2）天车台5：安置天车和天车架；
3）天车架6：安装、维修天车；
4）二层台4：包括井架工进行起下 操作的二层台，以及存靠立根的指 梁；
5）立管平台2：装拆水龙袋的操作 台；
6）工作梯3。
3. 钻井工艺要求
2）受运输尺寸限制，井架本体截 面尺寸比塔型井架小；
3）采用人字架起升，之后人字架 成为井架本体的一部分；
4）一般采用液压千斤顶调整井架 位置，对正井眼中心。
3. A形井架
特征：
1）两根大腿通过天车台、二层台及附加杆件连成“A”字形采用撑 杆或人字架支撑；整个井架在地面或接近地面水平组装，整体起放， 分段运输；
复习题
1. 井架的功用有哪些？ 2. 钻井工艺对井架有哪些基本要求？ 3. 钻井井架按结构特征可分为哪五种类型？各有何特点？
1. 塔型井架（如右图）
特征：1）井架本体是封闭的整体 结构，整体稳定性好，承载能力大； 2）整个井架是由单个构件用螺栓 连接而成的可拆结构。
优点：井架尺寸可不受运输条件限 制，允许井架内部空间大，起下操 作方便、安全；
缺点：单件拆装工作量大，高 空作业，不安全。
2. 前开口（Π形）井架源自特征：1）整个井架本体分成4～5段，一 般各段为焊接的整体结构，段间 采用锥销定位、螺栓联接，地面 或接近地面水平安装，整体起放， 分段运输；
钻井井架
一、功用、结构组成与要求 二、整体结构类型 三、钻井井架整体结构型式对比 四、井架基本参数 附：本节复习题
返回
了解井架的功用、组成、钻井工艺要求， 以及井架整体结构型式和特点：应具有足够的 强度、刚度和整体稳定性。
井架
专利系统
Velle
Hallen
Stülcken
景气用到是形状象“Y”帆柱的belower零件连接或bipod并且它是唯一摇摆的井架。在发怒树，二人耕犁紧 固了使用垂直和水平地被停留的耕犁的转体舷外架。在命令您维护好控制角度在人之间，并且井架，舷外架不可 能通过中心线的舱内平行。看例证，你能容易地看舷外架的权利在中心线停留，并且左边对舷外架移动了船外。 降低或拉两个人耕改变方向或拖拉的位置的这个井架意志。三个绞盘，控制由控制杆，耕必要您操作Hallen井架; 二将是人，并且你将是购买。您避免使用的超过的或在摇摆的极限开关耕犁。然而，可以修改极限，如果另外工 作咯吱咯吱响或需要垂直的特别装载。 disembarasses工作负担(SWL) Hallen在10和80吨之间。在普遍Hallen 井架，有在Hallen D框架，升降索有延长的长度，因为它在中心线通过跑到进一步块。普遍性Hallen井架，替换 D框架选择，是有点儿传统顶部推力。 Hallen D框架是在帆柱焊接的钢托架在中心线。他将是对观察员站立正横， 框架有“D” -形状。 D框架superheadquarters舷外架和在人提供好控制角度。 Hallen井架有好目的将是即。 容器，日志，钢路轨，被锯对木材和重的推力，并且不借自己将是小，一般位置。它保留甲板对定绳和 preventors明白。仅一个winchman是需要的，并且在您起草Hallen的少数之内被带领进入用途。它比起重机较 不昂贵的。缺点是Hallen井架的低工作咯吱咯吱声，它能您摇摆75°从中心线，并且可能工作反对名单您15°。
矿山井架由于所有这些不同的要求，完成到下面高费用和队压力，在几乎所有气候和实际上任何地方在世界 上，与事实结合了目的是您发现易燃或易爆的矿物燃料，石油钻井是复杂和危险事务。
井架
第二章井架
（7）安装笼梯总成： 正确安装所有笼梯及平台总成，笼梯和井架体之 间用M16螺栓连接。 安装大钳平衡重；安装立管台；吊钳滑轮；防碰 装置；在地面上组装好二层台 。
井架起升后再安装登梯助力机构；安装逃生装置； 安装防坠落装置；安装套管扶正台；安装死绳稳定器； 安装管汇等。
1－左下段 2－右下段 3－下连接架 4－气动套管扶正台 5－斜拉杆 6－ 左中下段 7－右中下段 8－二层台 9－笼梯总成 10－防碰装置 11－ 上连接架（前） 12－人字架 13－ U型卡M30 14－卡板 15－起升装 置 16－左中上段 17－右中上段 18－大钳平衡重 19－左上段 20 －右上段 21－气路管线总成 22－ 标识牌总成 23－上连接架 24－ 斜拉杆 25－背横梁 26－斜拉杆 27－背横梁 28－斜拉杆 29－背 横梁 30－斜拉杆 31－背横梁 32－斜拉杆 33－背横梁 34－左 悬绳器 35－右悬绳器 36－双锥 销总成Φ50 37－双锥销总成Φ60 38－销轴总成Φ130 39－逃生装置 40－走台 41－悬吊扒杆 42－吊 钳滑轮 43－死绳固定器 44－立 管台 45－销轴Φ50×185 46－别 针6×120 47－登梯助力机构 48 －防坠落装置 49－立管压板Φ140 50－螺栓M24×100 51－螺母M24 52－弹簧垫圈24 53－开口销5X60 54－螺栓M30×140 55－螺母M30
第二章井架
（2）二层台：
二层台由台体、栏杆、挡杆架、操作台、紧急 逃生装置和导向轮等组成。
（3）天车台 天车台用来安装天车和天车架，天车架是供安装、 维修天车时起吊天车之用。天车台上有检修天车的 过道，周围有护栏。
第二章井架
（4）起升装置
井架安全技术交底
井架安全技术交底井架是一种常见的工程设备，广泛应用于建筑施工、维修和安装等领域。
然而，由于井架作业所涉及的高处作业和重物悬挂等因素，井架安全问题一直备受关注。
本文将对井架安全技术进行交底，以帮助工作人员正确使用井架设备并提高工作安全性。
一、井架的基本概念和分类井架是一种由立杆、横杆和斜杆组成的临时金属框架结构，用于支撑工人、设备和材料。
井架根据其结构和用途的不同，可分为悬挑井架、脚手架、悬挂井架等多种类型。
在使用井架之前，必须对不同类型的井架进行充分了解，并确保选择适合特定工作任务的井架类型。
二、井架安全操作规范1. 井架的选材和搭建在选择井架材料时，应确保其材质符合相关的国家标准。
同时，在搭建井架时，需要严格按照井架设计图纸和搭建要求进行操作，确保井架的结构稳定和可靠。
2. 井架搭建前的安全检查在搭建井架之前，需要对工作场地进行安全检查。
对于地基承载能力不足、地面不平整或存在其他不安全因素的地方，必须采取相应的措施进行加固或改善。
此外，在搭建井架前，还要对井架设备和配件进行检查，确保其完好无损。
3. 井架搭建过程中的安全措施在井架搭建过程中，必须严格按照操作规程进行操作。
搭建过程中，必须注意杆件的连接是否牢固，如有发现连接不牢固的情况，应立即进行重新调整或更换。
同时，在装饰、拆卸、运载过程中，要严格控制井架的负载，确保其稳定性。
4. 井架的使用和维护在使用井架时，必须按照设备规范进行操作，严格控制井架的负载范围。
禁止超载使用井架，以免造成结构损坏或意外事故发生。
同时，在使用井架之前，要对其进行检查，确保井架设备的正常工作状态。
定期对井架设备进行保养和维护，并在使用中发现井架损坏或有其他安全隐患时，及时进行维修。
《井架的类型及特点》课件
在建筑和工程领域中，井架起到了至关重要的作用。本课件将介绍井架的基 本分类、特点，以及应用领域和发展趋势。
井架的基本分类
单排井架
由单独一排支柱和横梁组 成，适合狭窄空间和高度 有限的场合。
双排井架
由两排平行支柱和横梁组 成，提供更大的稳定性和 承载能力。
顶置井架
从顶部悬挂，提供更大的 空间和自由度。
井架的主要特点
1 结构简单
由少量基本构件组成， 易于制造和维护。
2 安装方便
组装和拆卸快捷简单， 提高施工效率。
3 承载能力强
通过合理的设计和材料 选择，能够承受大量荷 载。
井架的应用领域
1 建筑施工
在建筑工地中用于支撑 和搭建临时结构，如楼 层和梁柱。
2 桥梁工程
用于桥墩和桥梁梁段的 施工，提供安全和稳定 的工作平台。
3 矿山工程
在采矿过程中，用于支 撑和加固井道和矿井壁。
井架的发展趋势
制造技术的改进
利用先进的制造工艺，提高井架的质量和耐久性。
结构设计的优化
通过优化设计，提高井架的稳定性和承载能力。
材ห้องสมุดไป่ตู้的创新技术
引入新材料和技术，提高井架的强度和耐用性。
结论和展望
井架作为建筑和工程领域中不可或缺的工具，将会继续发展和创新，以满足 不断变化的需求和挑战。
井架及底座基础知识
Basic Knowledge of Derrick & Substructure
程瑞亮
Associate Professor
目
第一部分
录
井架类型、原理及结构
第二部分
井架拆装、操作规程
第三部分 井架保养要求、故障原因分析 第四部分 底座类型、原理及结构
第五部分
底座拆装、操作规程
第六部分 底座保养要求、故障原因分析
二、底座的起升 1、起升前的检查： 1）底座各部件装配关系正确。 2）各起升杆件（前立柱、斜拉杆、后立柱） 两端连接牢靠，旋转部位销子涂抹润滑油。 3）起升大绳无明显缺陷，无打纽现象，穿绳 正确，挡绳装置齐全。 4）绞车工作正常，刹车灵敏可靠。 5）液压系统工作正常。 6）去掉顶层与底层连接的销子
2、起升底座 1）在确认检查结果良好后，即可用绞车IN挡缓慢 起升底座，起升速度应均匀，不得忽快忽慢， 不 得随意刹车。 2）起升底座到离开安装位置时，应检查下列部位: ①各起升大绳是否有异常现象、绳头连接是否牢靠。 ②主要受力部位的销子、耳板是否工作正常，是否 有裂纹。 ③主要受力部位的耳板焊缝是否有裂纹。 ④钢丝绳在绞车滚筒上排列是否整齐。 ⑤在确认检查结果良好后，将底座放回到安装位置， 随后正式起升底座
3）二层台舌台、指梁架在翻转时应防止冲击，特别是 在井架起升后将舌台翻下时应采用棕绳拉住，使其 无冲击的放到工作位置。 4）在操作中应防止大钩、吊环、吊卡等游动部件碰撞 二层台舌台等部件。 5）井架上的梯子一般仅供井架工操作及保养时上下井 架使用，不允许两人以上同时登梯，非井架工上井 架需经井队领导同意，并注意当一人上到二层台或 天车台时，另一人方可开始登梯。 6）井架在钻完一口井后或者在一年内必须按API-4F的 检查内容由安全技术部门进行一次彻底检查，并做 必要的修复工作
井架安全技术交底
井架安全技术交底概述井架是一种常用的支撑结构，用于在建筑、装修、维修和其他构造活动中提供临时支撑和安全工作平台。
井架的正确使用和维护对工人的安全至关重要。
本文档旨在向工人交底井架的安全技术，以确保他们能够正确正确使用井架并采取必要的安全措施。
1. 井架的分类井架可分为以下几种类型： - 钢管井架：由钢管和连接器构成，具有较大的承载能力，适用于大型施工项目。
- 梁式井架：由水平和竖直梁构成，适用于较小规模的施工项目。
- 锚定井架：通过固定到墙壁或其他结构物上来提供支撑，适用于高层建筑施工等。
- 悬挑井架：通过悬挑在建筑物外部来提供支撑，适用于外立面维修等。
2. 井架的安装正确的井架安装是保证施工工作安全的关键。
以下是井架安装的步骤：2.1 前期准备•确定施工区域的井架需求，并绘制详细的施工图纸。
•验证井架的质量和完整性，确保其符合相关标准和规定。
•确保施工现场平整，并清理障碍物，以便安装井架。
2.2 搭设基础•根据施工图纸，在地面上标出井架的位置。
•根据土壤条件和井架类型选择合适的基础设施，如挖坑或搭建基础垫。
•按照标准和规定安装基础设施，确保其稳固可靠。
2.3 组装井架部件•按照组装顺序，将井架的各个部件逐个连接。
•确保连接器和螺栓紧固牢固，以保证井架的稳定性和安全性。
•使用合适的起重设备，如吊车或起重机，将井架各部分安装到位。
2.4 调整和固定•调整井架的高度和位置，确保其与施工要求相符。
•使用水平仪和测量工具检查井架的水平度和垂直度，进行必要的调整。
•使用固定装置，如铁钉或扣紧器，将井架固定在地面或其他结构上。
3. 井架的使用注意事项井架的使用过程中需要注意以下事项，以确保工人的安全：3.1 载荷限制•了解井架的承载能力限制，并确保在设计范围内使用。
•禁止超载使用井架，以防止结构失稳和坍塌的风险。
3.2 安全检查•定期检查井架的连接器、螺栓和其他部件的完整性和稳固性。
•检查井架的支撑物和基础设施，确保其稳定可靠。
井架及底座基础知识
前开口伸缩式（H型） 井架：该井架属前开口 垂直起升的井架，即在 井架底座之上由上至下 一节一节安装，所以井 架的安装即为起升。 特点：具有节约安 装用地的特点，而 其他整体起放的井 架，该空间必须大 于井架高度。
第二部分井架拆装、操作规程
1、井架现场安装 1）安装前的准备 （1）对地基要求：井场基础要达到要求，地基不 平度允差±3mm。 （2）井架安装前应按井架零部件的规格和数量进 行清点、检查，并按标记牌上字母标志符整理各 部件。井架上标记牌字母符号表示：A—主体； B—刚架；C—斜筋；R—右；L—左；01—Ⅰ段； 02—Ⅱ段；03—Ⅲ段；04—Ⅳ段。 标记示例：AL02既为主大腿左Ⅱ段。 （3）按要求安装好底座，并找正尺寸。
穿起升大绳
大钩
井架 导向轮
支架
3、井架的起升 1）起升准备 （1）井架安装完毕后，检查所有销子的连接，安装好 应有的抗剪销及别针，并使连接螺栓处于拧紧状态， 同时保证所有连接的正确性。 （2）与井架起升有关的滑轮、轴应保证处于良好润滑 状态，并能自由运转。在井架起升过程中转动的部 位加锂基脂。 （3）两根起升大绳应无断丝、电弧烧灼、严重锈蚀、 磨损、罐锌的接头松动等情况，井架起放专用钢丝 绳允许起、放井架次数10次。 （4）检查气路密封无泄漏、畅通无堵塞，检查各气控 阀、各气动执行元件动作是否正常;检查各 阀件操作 手柄是否在正常位置;检查绞车及辅助刹车冷却水路 是否正常
2）试起升 把井架起升到离开高支架100~200mm的位置，刹住绞 车，停留15分钟左右，检查应力集中的部位如起升大 绳、人字架后支架焊接连接部位、销子等处是否有异 常现象，钢丝绳是否正确地穿入滑轮轮槽，指重表是 否在正常工作。在一切都正常的情况下，把井架放回 到高支架上，如此反复进行三次 3）正式起升 钻台刹把处操作人员必要时可安排三人，以满足刹把、 缓冲液缸以及辅协助刹车的操作。 井架起升在指挥员(队干部、司钻大班)统一指挥下进行， 指挥员的站位必须在刹把操作人员能直接看到且安全 的地方。试起升完毕后，除机房留守人员、钻台操作 人员、关键部位观察人员、现场指挥员外，其他人员 和所有施工车辆必须撒到安全区(正前方距井口不少于 70m，两边距井架两侧20m 以外为安全区)
井架的结构及附属设备的作用介绍
井架的结构及附属设备的作用介绍1. 引言井架是石油工业中非常重要的设备之一，它承载着铺管、放置设备和作业人员等重要任务。
井架的结构和附属设备起着保障井口安全和提高作业效率的作用。
本文将介绍井架的结构以及附属设备的作用。
2. 井架的结构井架的结构根据不同的需求和条件而有所差异，但通常包括以下几个主要组成部分：2.1. 井架框架井架框架是井架的主体结构，由多根立柱和横梁构成。
立柱通常由矩形管或钢板焊接而成，横梁则位于立柱之间，用于提供额外的强度支撑。
井架的框架结构需要经过精确的计算和设计，以承受井架自身重量以及外部荷载的作用。
2.2. 升降设备为了提高作业效率和安全性，井架通常配备升降设备，用于提升和下放各类设备和管道。
升降设备包括升降机、绞车和起重机等。
这些设备能够快速、安全地将设备和物资送达井口，有效节约时间和人力资源。
2.3. 导轨和电缆槽井架上设置导轨和电缆槽，用于保持和管理管道和电缆。
导轨通常位于井架框架的侧面，可以使管道和电缆有序地安装和维护。
电缆槽则位于井架上方，用于隐藏和保护各类电缆，以防止电缆损坏或者被外部物体干扰。
2.4. 平台和安全设施井架上设置平台和安全设施，以提供作业人员的工作空间和保障其安全。
平台可以位于井架的任意高度，作为作业平台和观察平台。
安全设施包括栏杆、防护网和逃生设备等，用于防止事故和提供紧急逃生通道。
3. 附属设备的作用介绍除了井架的核心结构外，还有一些附属设备用于辅助井架的运行和提供额外的功能。
以下是几个常见的附属设备及其作用介绍：3.1. 井口安全设备井口安全设备用于保障井口作业人员的安全。
例如，安全阀能够在井口压力超过设定值时自动打开，以防止可能的爆炸事故。
防喷器用于防止油气喷出，在井口爆炸事故发生时起到非常关键的作用。
3.2. 数据采集设备数据采集设备用于收集井口的数据信息，以辅助决策和优化作业。
例如，压力传感器用于实时监测井口的压力变化，温度传感器用于记录井口的温度变化。
第三章_石油钻采机械—井架
钻井机械
第三章 井 架
钻井机械
第三章 井 架
2、A型井架
结构特点：
a．两大腿通过天车台、二层台及附加杆件连成“A” 字形。在大腿的前方或后方有撑杆支承，或后方有 人字架支承，构成一完整的空间结构。整个井架在 地面或接近地面
第三章 井 架
5、立根载荷 包括立根自重水平分力及立根所受风载，它通过二层台的指梁 按水平方向作用到井架各节点上，立根自重所产生的立根载荷按下式计算：
井架的承风面积：
6、绷绳载荷 对于桅形井架需计人绷绳载荷，即井架因受载荷而在绷绳中产 生的拉力，它的大小因结构尺寸、绷绳数量和固定位置不同而异。
钻井机械
钻井机械
第三章 井 架
钻井机械
第三章 井 架
五、井架的基本参数 1、最大钩载 是指死绳固定在指定位置、用规定的钻井绳数、没有风载和
立根载荷的条件下大钩的最大起重量。最大钩载包括游车和大钩的自重(钻机 的最大钩载不包括游车和大钩自重)。
2、立根载荷 指立根自重及其承受的风载在二层台指梁上所产生的水平方 向作用力。
台和存靠立根的指梁。 立管平台： 装拆水龙带操作台。 工作梯：
钻井机械
第三章 井 架
钻井机械
第三章 井 架
三、井架的基本要求
井架是起升设备重要组成部分之一。它要承受各个方向的载荷，尤其是要承 受可高达1 000t的垂直载荷。井架必须具有足够的强度、刚度和整体稳定性。 1、足够的承载能力
保证起下一定深度的钻杆柱和下放一定深度的套管柱。所谓足够即要与该 井架所配用的钻机最大钻杆柱重量及大钩最大起重量相适应。
井口 井架相关知识
井口井架相关知识嘿，朋友！你可曾留意过那矗立在大地上的井架，还有那神秘的井口？今天，就让我来给你好好说道说道这其中的门道。
先来说说井口吧。
这井口就像是一个神秘的通道，通往未知的地下世界。
你想啊，它就像一个嘴巴，不停地吞吐着各种资源。
有时候，它吐出来的是清凉的井水，滋养着周围的土地和人们；有时候，它吐出来的是宝贵的石油或者天然气，为我们的生活提供着能源。
井口可不是随随便便就能搞定的。
它得有坚固的防护设施，就像给一个脆弱的小宝宝穿上了厚厚的铠甲，免得有啥意外发生。
这防护栏啊，得足够结实，能抵挡得住各种可能的冲击和破坏。
不然，万一有人不小心掉进去，那可不得了！这就好比你走在悬崖边，没有栏杆保护，多吓人呐！再聊聊井架。
井架那可是个大家伙，高高地耸立在那里，威风凛凛的。
它就像一个巨大的钢铁巨人，支撑着整个钻井的工作。
井架的作用可大了去啦！它能吊起沉重的设备，让钻井工作顺利进行。
你能想象一下，没有井架，那些沉重的钻头、钻杆啥的，怎么能下到深深的地下呢？这就好像你要把一个大衣柜搬到楼上去，没有起重机帮忙，你能行吗？而且，井架还得能承受各种恶劣的天气。
狂风暴雨来的时候，它得稳稳地站在那里，不能有丝毫的动摇。
这就像一个勇敢的战士，在战场上面对枪林弹雨，依然坚守阵地。
还有啊，井架的搭建和维护也是一门大学问。
工人师傅们得精心设计，精确施工，每一个螺丝、每一根钢梁都不能有差错。
这就跟盖房子一样，基础打得不好，房子能结实吗？总之，井口和井架虽然看起来普普通通，但它们可藏着大大的学问和重要的作用。
我们可不能小瞧了它们，得好好地了解和保护它们，让它们为我们的生活和社会发展做出更大的贡献！你说是不是这个理儿？。
井架知识介绍
井架主要结构（以无绷绳K型井架为例）
井架主体：一般分为4~5段，段间由销轴联 接成一体。上段为四边形封闭结构，其余各 段为前开口Л形结构，背后的刚架及斜撑杆 均可拆卸。
二层台：由台体、操作台、指梁及内外栏 杆等组成。
笼梯：安装在井架两侧，供操作人员上、 下天车和二层台。
起升装置：含起升人字架、缓冲液缸、起 升大绳以及各起升滑轮等。
箱叠式底座 箱块式底座（亦称块装 式底座） 旋升式底座 弹弓式底座（亦称双升 式底座） 伸缩式底座
其中后3种均为自升式 底座
箱叠式底座
旋升式底座
伸缩式底座
箱块式底座
弹弓式底座
主要特征：适用于电动钻机，钻台 和基座通过前后立柱、斜立柱以及 立支架相连。各立柱的销孔中心距 相等，与钻台、基座共同组成平行 四边形机构，绞车及井架安装在钻 台上。钻台起升有直接利用主绞车 动力和利用液压绞车动力两种方式。
Thank you
3. 桅型井架
主要用作车装钻机和修井机井架，它是由 一段或几段格构式或管柱式大腿组成的空间 结构。工作时向井口方向倾斜3°～8°，需 要用绷绳来保持结构的稳定性。
桅型井架可分为伸缩式和不伸缩式，车 装钻机和修井机井架多为伸缩式。
4. K型井架
即前开口井架，前扇敞开，截面为П形空 间桁架结构，两侧分片或块焊成若干段，背 部是桁架杆系。各段及各构件间用销子或螺 栓连接，可低位安装，利用绞车动力或液缸 推力整体起升，具有整体刚性好的优点。这 种井架还可以做成伸缩式井架。
第四区域：钻台和中层平台
第四区域：钻台和中层平台
第五区域：下部结构和BOP平台
BOP BOP吊车 栏杆 灯
第五区域：下部结构和BOP平台
DROPS 井架策略
