型班用单帐篷使用说明书
81型班用单帐篷说明书
1型班用单帐篷(迷彩)使用说明书秦皇岛天恩帐篷有限公司(原中国人民解放军第三五二四工厂)二零零七年四月1用途主要供野外条件下住宿、办公用。
2主要结构形式81型班用单帐篷系底部为正方形,篷顶为四坡尖顶的支杆式帐篷。
前后围墙上各有一个门和两个窗,前后坡顶上各有一个可任意开关的天窗,两侧围墙各有两个窗。
篷身为一整体,靠一根中柱(4节)、十根围墙柱(2节)十根拉绳、十跟地桩支撑和拉紧的联合作用将其牢牢地固定在地面上。
围墙四角用套绊连接,需要时可以解开套绊把围墙撩起。
3规格尺寸及使用面积长4.8m、宽4.8m、围墙高1.6m、中心顶高3.2m。
使用面积23.04m2。
包装运输总质量45kg,体积0.128 m3。
4主要材料4.1 篷身:采用400D X400D涤纶沙漠迷彩防水帆布及210D X 210D丛林迷彩防水牛津布。
4.2篷架:中柱为© 2篷架:中柱为© 38X焊接钢管,边柱为© 25 X焊接钢管;拉绳:© 6mm草绿色涤纶包芯绳;地桩:全部为30X 30 X 4角钢,长450mm。
5帐篷的零部件及分类包装每顶帐篷所有的零部件分类包装后,共计2件。
详见表一。
-1-表一帐篷的零部件及分类包装6架设与撤收6.1 架设6.1.1选择地势较为平坦的地方,清理帐篷预定架设地面的杂物,使场地平整6.1.2打开所有包装件,清点核对零部件的品名、数量。
6.1.3先将分为三节的中柱插接在一起,将柱顶管插入篷顶洞眼内。
将天窗钢丝框取出装入袋形天窗盖内,扎紧袋口扎带,试拉天窗拉绳,看天窗是否开关自如。
然后由一至二人将篷布用中柱支起,其余人员在四周把篷布拉住,并把围墙柱插入围柱洞内,把拉绳套在围墙柱顶管上,再用地桩把拉绳固定于地面上。
地桩位置应使拉绳与地面成60°〜45°角为宜,四角拉绳对准篷顶脊线。
帐篷支起后,如地桩位置不合适,应进行调整,拉绳松紧以帐篷平展为宜,风大地区可适当拉紧些。
单帐篷技术标准
1.1 样式救灾专用 12m2单帐篷为长方形双坡面直墙建筑样式。
两端山墙上开三角通风窗,一端山墙开门另一端山墙开窗户一个,两侧墙各开两个窗户,侧墙可支起成阳篷,整体帐篷通过拉绳拉起,用三角桩加固,其样式、结构及主要尺寸见图1及表1(单位为毫米)。
图1 样式、结构及主要尺寸表1 成品各部位主要尺寸单位为毫米1.2 结构及主要尺寸1.2.1 救灾专用 12m2单帐篷由篷体、框架及配件(含三角桩、拉绳)三部分组成。
1.2.2 篷体各部件名称、结构及主要尺寸见附录A中图A.1~图A.9 (单位为毫米)。
1.2.3 框架由通用杆、立杆、山墙地杆、阳篷杆和端架三通、中架四通、地杆四通及钢丝拉绳组成,各部件名称、结构及主要尺寸见图2及附录B中图B.1~B.9(单位为毫米)。
图中未注公差的线性尺寸公差按GB/T 1804—2000中的中等级规定。
图2 框架各部件名称、结构及主要尺寸1.2.4 各配件名称、结构及主要尺寸见附录C中图C.1~图C.5(单位为毫米)。
1.3 材料规格主辅材料规格与质量要求、用途见表2。
表2 主辅材料规格与质量要求、用途表2 (续)主辅材料规格与质量要求、用途1.4 篷体外观质量1.4.1 篷体面料应符合附录G的规定,面料颜色为天蓝色,涂层颜色应与面料颜色一致或浅于基布颜色,色相及织物组织的选择按主管部门审查批准的标样。
篷体各部位色差不低于GB/T 250-2008规定的3-4级。
1.4.2 白色的印字应端正、清晰、色度饱满、牢固,不得露底色,不得脏污。
做防雨性能试验时,不得有褪色、掉色和流淌油墨现象。
1.4.3 篷体应平展、整洁,表面污迹面积不得大于100 mm2,限五处,污迹面积小于50 mm2的不计,但不得密集。
1.4.4 缝制部位返工修复残留针眼长度不得超过100 mm,非缝制部位不得有残留针眼。
1.5 篷体缝制质量1.5.1 缝纫部位表面应平展、整洁、线迹直顺、针码均匀,各配件位置准确。
露营设备操作说明书
露营设备操作说明书一、引言露营是一项令人兴奋和有趣的户外活动,而正确操作和使用露营设备是确保安全和顺利度过露营经历的关键。
本操作说明书将为您提供有关各种常见露营设备的操作方法和使用技巧,确保您能够充分利用这些设备,获得愉快而安全的露营体验。
二、帐篷1. 设备准备- 打开帐篷包装袋,并确保所有配件齐全。
- 检查帐篷是否有损坏或磨损,并及时更换或修复。
- 在找到合适的露营地点之前,不要展开帐篷,以免损坏。
2. 布置帐篷- 找到一个平坦的地面,并清理任何尖锐的物体或碎石。
- 将帐篷展开并确认所有支架完好无损。
- 按照帐篷说明书上的指示逐步安装支架。
- 使用帐篷绳索固定帐篷,确保其稳固。
3. 帐篷维护- 在使用前和使用过程中,确保帐篷干燥。
- 避免将帐篷暴露在阳光下过长时间,以免材料损坏。
- 注意保持帐篷内干净整洁,避免食物残渣吸引昆虫。
三、睡袋和垫子1. 睡袋- 根据当地气温选择合适的睡袋厚度。
- 在使用前,确保睡袋内干燥无异味。
- 不要将睡袋长时间压缩,以免降低保暖效果。
2. 垫子- 选择合适的垫子类型,如充气垫子或泡沫垫子。
- 在使用前,确保垫子无漏气现象。
- 使用垫子前,清理地面以防止尖锐物体损坏垫子。
四、炉具和野餐用具1. 炉具- 阅读并理解炉具操作指南。
- 在使用前,确保炉具干燥并无损坏。
- 在露营时,避免使用炉具在帐篷内,以防火灾和一氧化碳中毒。
2. 野餐用具- 准备轻便且易于清洗的野餐用具。
- 注意垃圾分类,将餐后垃圾妥善处理。
五、户外用具和工具1. 指南针和地图- 熟悉指南针和地图的使用方法。
- 在出发前,确定目的地,并规划好路线。
2. 头灯和手电筒- 检查电池电量并及时更换。
- 在夜晚携带头灯或手电筒,以方便照明和应急使用。
3. 多功能刀具- 使用多功能刀具时,确保安全操作。
- 露营结束后,将多功能刀具清洗并储存在安全可靠的地方。
六、露营安全提示1. 人员安全- 在露营地点附近设置明确的边界,确保孩子和宠物不会迷路。

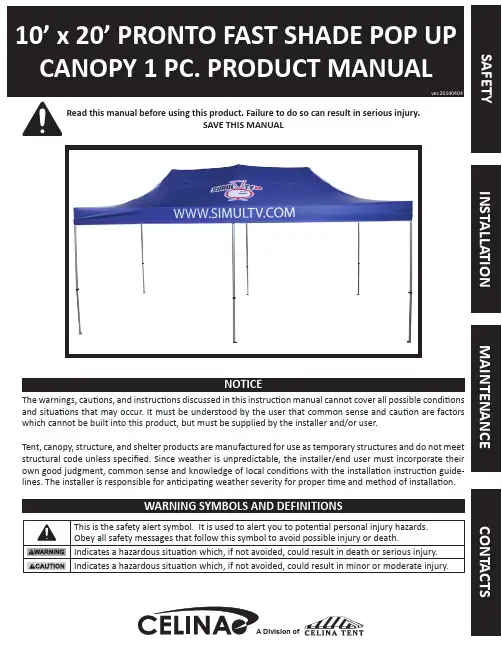

帐篷、遮阳篷、结构和庇护所产品使用说明书
Read this manual before using this product. Failure to do so can result in serious injury.SAVE THIS MANUALThe warnings, cautions, and instructions discussed in this instruction manual cannot cover all possible conditions and situations that may occur. It must be understood by the user that common sense and caution are factors which cannot be built into this product, but must be supplied by the installer and/or user.Tent, canopy, structure, and shelter products are manufactured for use as temporary structures and do not meet structural code unless specified. Since weather is unpredictable, the installer/end user must incorporate their own good judgment, common sense and knowledge of local conditions with the installation instruction guide -lines. The installer is responsible for anticipating weather severity for proper time and method of installation.NOTICEWARNING SYMBOLS AND DEFINITIONSMAINTENANCEINSTALLATION CONTACTSSAFETYMAINTENANCE INSTALLATIONCONTACTSFast Shade Tent SpecificationsWidth Length AreaEave Height Overall HeightPitchComplete Weight Aluminum Complete Weight Steel Series / Brand ClassCenter Pole Style / Shape ExpandableCustom Printing Available Fabric MaterialFabric Material Weight Fabric Translucency Water Repellency Flame Resistant UV ResistantMold and Mildew Resistant Frame / Pole Material Persons required for setup OccupancyDescription10’ x 20’ Pronto Fast Shade Pop Up Canopy, 1 PieceThe Pronto! tops are built with marketing companies in mind. This top is manufactured with the same high-quality materials as the original Fast Shade top, but we have modified the design and finishing options to reduce manufacturing costs. This product is a great value and is designed to convey your brand message with high quality dye sublimation printing while keeping costs within your budget. The Pronto! can be paired with standard Fast Shade accessories included backdrops, sidewalls, rail skirtsand much more by special order.Site selection is extremely important. Review the following conditions at the proposed site and plan accordingly. The best site qualities are:• Location: Elevated, level, and clear of debris • Soil Conditions: Adequate for stable anchoring• Space: Adequate space for the perimeter and stake lines • Surface Type: Grass, Gravel, Concrete, Asphalt, Wood• Site Access: Materials and services can easily be delivered to the site Also allow for:• Overhead Obstructions: Electrical/telephone lines, tree branches• Underground Utilities: Electric, Gas, Oil, Steam, Telephone, CATV, Water, Sewer• Weather Effects: Monitor for extreme weather conditions and evacuate if necessary • Emergency Exit Capabilities: Provide evacuation routes in case of a fire or bad weatherSTAY ALERT: Watch what you are doing, and use common sense when installing/striking a tent, canopy, structure, or shelter. Do not setup/strike while under the influence of drugs, alcohol, or medication. A moment of inattention may result in serious personal injury.DO NOT OVER LIFT: The equipment may be heavy and may require 2 or more people to lift and move.DO NOT OVERREACH: Keep proper footing and balance at all times. Use a ladder when necessary.DRESS PROPERLY: Do not wear loose clothing or jewelry. Contain long hair. Keep hair, clothing, and hands/gloves away from power equipment and snag or pinch points.USE SAFETY EQUIPMENT: Eye protection, safety shoes, hard hats, or hearing protection must be used for appropriate conditions.Since weather is unpredictable, the installer/end user must incorporate their own judgment, common sense and knowledge of local conditions with the installation instruction guidelines. The installer is responsible for antici -pating weather severity for proper time and method of installation.•Rain: Rain water can collect on the tent fabric and cause ‘ponding’ or ‘water pocketing’ under cer -tain weather conditions, especially if the tent is not installed and tensioned correctly. The additional weight from the water will cause the tent to sag and ponding will continue to get worse.• Wind: Wind or wind and rain can cause the tension of the tent to change by loosening. It is very important to do routine maintenance checks and maintain proper tension.• Lightning: Immediately evacuate the tent until the chance of a lightning strike is no longer present.• Snow: The Fast Shade is not designed to carry any type of snow loading. These products should not be used if snow of any kind is present, and must be evacuated immediately.SAFETY CONTACTSCelina fabrics are inherently flame resistant. Open flames should never be used under any tent, canopy, structure, or shelter. Fabrics meet or exceed one or more of the following flammability specifications:NFPA-701CPAI-84ASTM D 6413BS 5438BS 7837 (1996)DIN 4102-B1Set Up Instructions1. Place your Pronto Fast Shade frame in the center of the set-up area. With a partner on the opposite side of the frame, hold onto the two outer legs and lift slightly for clearance, then take a few steps back until you extend the frame to a full arm’s length, approximately 4 feet.2. Place the Pronto Fast Shade top over the frame. Unfold and align the corners and peaks with the frame. Loop fasteners on the fast shade top will align with the hook fastener on the corner of each leg.10’ x 20’ Pronto Fast Shade Pop Up Canopy, 1 PieceDescription (Key)Size/ Color Qty.Steel OR Aluminum Frame 10’x20’1Anchoring Pin 4Ropes 4Tent Top10’x20’1 pc.CONTACTSINSTALLATION INSTRUCTIONSCONTACTS3. Grab the bottom of the center frame section where if forms a “V”. Lift slightly and slowly walk backward untilthe frame is fully extended.4. At each corner, hold the leg (or place your foot on the foot pad of the leg) of the frame with one hand and lift the leg slider. It should lock into place with the spring-leaded lever / pin going into the leg hole. Be sure to avoid pinching your hands or fingers.5. Secure the 6 hook and loop straps around the inside of the frame.6. The adjustable legs offer multiple height levels. Starting on one side of the tent move the slider / thumb lever and lift a legs. The telescopic inner leg pin will pop into the desired height releasing the slider / thumb lever.Repeat on opposite side of the tent, then the center legs.SAFETYCONTACTS8. The Pronto Fast Shade frame has an adjustable center posts that can be adjusted using the center mounted crank. Use this to adjust the tension of the top to remove any slack in the top. Do not tension too much as dam-age to the seams can result.7. Use the anchors stakes & ropes (for soil) or weights (for hard surfaces) to secure the canopy frame to the ground. Tie the rope to the tab located on each corner of the canopy top then attached the rope to the stake.Repeat on all 4 corners.Striking InstructionsNOTE: The Pronto Fast Shade top may remain in place for easier subsequent set-up. However, to prolong the life of the fabric, we recommend that you remove the top when storing your Fast Shade.Before storing your Pronto Fast Shade, be sure the top is not wet or damp. Storing your Pronto while it is even slightly damp may cause mildew. Allow the top to completely dry before taking it down. If you must take down your Pronto while it is damp, remove the top from the frame by unfastening the hooks. Fold up the frame and lay the top out, fully open, as soon as possible and allow it to dry completely.1. Remove all stakes from the ground or weights from the legs. Remove all accessories and release the clips around the frame. Lower the Fast Shade to the lowest height setting.2. At each corner (inside the tent), pull the lever to release the leg slider. Be careful not to pinch your hands by keeping away from the bottom of the slider (where the plastic ends) as the slider will move down when released. If the pin is difficult to release, relieve tension by lifting on the rectangular frame bar attached to the slider.3. Remove and fold the tent top.4. Grab the top of the center frame section where it forms an inverted “V”. Lift slightly and walk towards your partner as the frame folds in. Keep walking until the frame is about halfway closed. Be sure to avoid pinching your hands or fingers. Hold the outside legs and continue closing the canopy as you walk towards your partner. The folded canopy should stand on its own.5. With the canopy standing, unzip the roller bag and place the top / frame in the bag. Carefully zip the roller bag, being sure to keep the zipper free of the top as this could result in damaging the top.For maximum life of Celina fabrics, Celina recommends hand washing with a soft brush using mild soap and water. Thorough rinsing and drying is required before storing the fabric. Never use harsh detergents, abrasives or bleach. Do not machine wash.To improve the opening and closing action of your Fast Shade frame you may spray a small amount of silicone lubricant on the legs (silicone not included).Things that will cause premature degradation and may reduce life expectancy of a tent:• Improper handling during installation/dismantling on rough surfaces will create pinholes and abrasions.ALWAYS USE A DROP CLOTH/GROUND CLOTH DURING INSTALLATION AND DISMANTLING.• Walking on the fabric during installation/dismantling will create pinholes and abrasions.• Extended use of the tent without cleaning.• Storage of fast shade that has not been dried thoroughly. Even a slightly damp product can promote the growth of mildew when folded and stored. Mold and mildew may require harsh cleaners to remove, which may cause premature wear. The best solution is to take every precaution to keep mold and mildew from growing in the first place. NEVER STORE THE FAST SHADE IN A WET OR DAMP CONDITION.• High-abrasive cleaners, including wire brushes, power wasters and/or commercial washing machines will result in premature wear and deterioration of tent fabrics.Celina Tent Inc. warrants that this product will be free from defects in material and workmanship for a period of one (1) year following the date of purchase. Defects are limited to any defect which is a result of the manufac-turing process. Excluded are holes, punctures, or other damages which can be caused during normal installation of a tent whenever proper procedures are not followed. Celina at its option will repair or replace this product or any component of product found to be defective during this warranty period. This warranty is valid for the origi-nal purchaser only, and is not transferable. This warranty does not cover normal wear or damage resulting from negligent use or misuse of the product, use contrary to instructions, repairs or alterations by anyone other than Celina, or forces of nature. Celina Tent is not responsible for methods that installers may choose to erect and se-cure the tent to the ground. Celina’s responsibility is limited to the manufacture of the tent parts and materials. This warranty is in lieu of all other warranties, and there are no warranties, expressed or implied, including war-ranties of merchantability of fitness for a particular purpose, which extend beyond the description on the face hereof. Celina Tent Inc. shall not be liable for any incidental or consequential damages. Some jurisdictions do not allow the exclusion of implied warranties or the imitation on incidental or consequential damages, so the above exclusions and limitations may not apply to you.For technical questions or replacement parts, please contact:Celina Tent, Inc. / 5373 State Route 29Celina, Ohio 45822-9210 USATelephone: 419-586-3610Fax: 419-584-0949 Website: Email:**********************YouTube: /user/celinatent Facebook: /celinatent Google +: http://goo.gl/qvVdvTwitter: /celinatentLinkedIn: /company/celina-tent-fabric-structures。
韶光帐篷使用说明
韶光帐篷使用说明单顶帐篷架设1.选择地势较为平坦、隐蔽的地方,清理帐篷预定架设地面的杂物、积雪、石块等,使场地平整。
2.打开所有包装件,清点核对零部件的品名、数量。
3.两人一榀顶架,抽出立柱,将三榀顶架全部拉开呈三角形,平行落位于地面上,三人分别将三榀顶架扶稳,另三人将六根檀条卡进顶架对应的卡口板内,这时顶架已稳定,人员可松手。
4.六人将篷顶抬起覆盖在顶架上,以脊线和中间一榀顶为轴线调整好位置。
然后在拉绳对应位置打好地桩。
5.六人每人各持一根立柱,将架子抬起后,将立柱插入顶架两支点的插套内。
调整篷顶适当拉紧拉绳(拉绳要对称位,不可在帐篷单面用力拉,以免损坏帐篷)。
若遇大风天,可由三人将一侧的篷顶拉住,余三人将另一侧拉绳调整好长度挂在地桩上后,迅速抬起这一侧,插上柱子,适当拉紧拉绳后,再到另一侧,六人一起以同样的方法拉起柱子,拉紧八根拉绳。
系好内部系带。
将顶篷内的拉筋和弦筋位置调整好,拉紧固定。
6.系好内部钢绳弦筋,并将钢丝绳上下弦筋拉紧固定。
7.将前、后山墙安装在篷顶上(有门的为前山墙)。
上端的铝蓬圈与篷顶檐布上的环套的连接方式如图三所示。
对准山墙与围墙的正中,开始穿套连结,套结完毕后系好各柱的困柱带,装好窗玻璃。
8.在压土布上压土,并修简易排水沟。
9.调整篷布、立柱位置和拉绳松紧度,使帐篷舒展平整。
(二)撤收1.撤收方法、步骤与架设呈反序进行。
2.按照包装尺寸,将篷布叠好,按照前述帐篷零部件分类包装明细表将篷架捆好。
3.按照帐篷零部件分类包装明细表,清点各种包装件内零部件,核查无误后,依次放入包装袋内,适当整形后,包好包装袋。

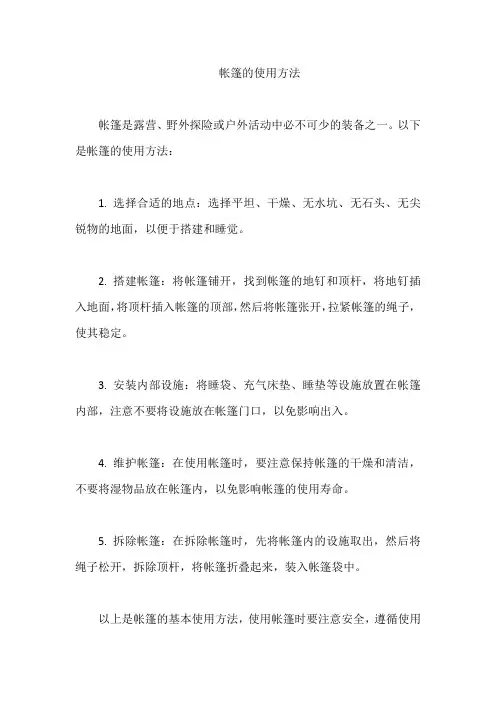

帐篷的使用方法
帐篷的使用方法
帐篷是露营、野外探险或户外活动中必不可少的装备之一。
以下是帐篷的使用方法:
1. 选择合适的地点:选择平坦、干燥、无水坑、无石头、无尖锐物的地面,以便于搭建和睡觉。
2. 搭建帐篷:将帐篷铺开,找到帐篷的地钉和顶杆,将地钉插入地面,将顶杆插入帐篷的顶部,然后将帐篷张开,拉紧帐篷的绳子,使其稳定。
3. 安装内部设施:将睡袋、充气床垫、睡垫等设施放置在帐篷内部,注意不要将设施放在帐篷门口,以免影响出入。
4. 维护帐篷:在使用帐篷时,要注意保持帐篷的干燥和清洁,不要将湿物品放在帐篷内,以免影响帐篷的使用寿命。
5. 拆除帐篷:在拆除帐篷时,先将帐篷内的设施取出,然后将绳子松开,拆除顶杆,将帐篷折叠起来,装入帐篷袋中。
以上是帐篷的基本使用方法,使用帐篷时要注意安全,遵循使用
规则,以免发生意外。
84A帐篷说明书
84A型班用寒区帐篷使用说明书一、用途主要供寒区部队野营条件下住宿使用。
亦适用于南方地区部队。
二、主要性能简介1、帐篷为双坡面框架式结构,长3.90m、宽3.70m、顶高2.602m、檐高1.70m。
占地面积14.43㎡。
包装后总质量201.0㎏、贮运体积0.574m ³。
其架设后的展开状态见图一、平面布置见图二。
图一”84A型班用寒区帐篷”展开状态全貌图图二“84A型班用寒区帐篷”平面布置示意图7、床边杆和帆布床的安装,应配套同步,先上后下,从左到右顺次进行。
安装前先将床边杆穿入帆布床面一边锯齿形的套内,再将传遍杆两端的铆钉头扣在边立柱与中立柱、边床梁与中床梁对立的卡口板内,然后收紧帆布床面另一边和两端的拉紧带即可。
8、前围墙和后围墙的安装,应首先判明两者之间的区别和位置。
有门的是前围墙,无门的是后围墙。
后围墙应安装在靠布置床铺一侧。
两围墙在帐篷端部正中立柱处合拢。
位置确定后,将篷顶四周的连环套穿入前、后围墙上沿对应的铝篷圈内,连环套与连环套之间再互相连环(见图三),最后打结。
两围墙合拢部位的连接方法与此相同。
图三连环套与铝篷圈连环方法示意图9、卷起门帘、装上透明玻璃钢板、系好篷内外全部捆扎带、粘合所有密封尼龙撘扣等。
10、进一步调整篷布、立柱位置、风绳松紧度等,使帐篷舒展平整。
11、住用时间较长时应修设简易排水沟,边挖边向压土布上培土即可。
(二)撤收1、帐篷的撤收过程与架设相反,撤收时参照假设的方法、步骤反序进行即可。
2、折叠篷顶和前、后围墙时,要根据篷身包装箱的箱底尺寸,按照先1 / 5四、架设与撤收(一)架设1、清除帐篷预定架设地面积雪、碎石等杂物,并适当平整场地。
2、打开所有包装件,清点核对零部件的品名、数量。
3、六人分三组将三榀顶架拉开呈三角状,按1.95m左右间距,由三人将其平行扶立与地面上。
另三人随机把6根檩条两端的铆钉头扣在顶架脊点和两落地端对立的卡口板内,使之形成一个基本稳定,可承受一定自重荷载的空间顶架受力体系。
班用棉帐篷使用说明书
1 0 班用棉帐篷使用说明书二O—六年六月泰州华新特种装备有限公司《98—10班用棉帐篷》使用说明书一、用途:主要供野战条件下寒区部队住宿、办公等使用。
二、主要性能简介:1•帐篷为双坡面框架式结构。
展开状态全貌见图一。
支架结构示意见图二。
图一《98—10班用棉帐篷》展开状态全貌图图二《98—10班用棉帐篷》支架示意图2•帐篷使用面积20.24m2,包装运输总质量118kg、体积0.42m3。
3•帐篷面布采用28X2/28X2涤纶迷彩防水帆布,其抗拉、抗撕裂、耐老化、防雨等性能优良。
保温层采用合纤针刺毡(厚3mm )。
内层为13X 1/13X1涤纶军绿色平布。
正常使用寿命可达3年以上。
4•帐篷结构合理,安全可靠。
可承受8级风力、自重和8cm厚的积雪荷载。
5•帐篷构造简单,架撤撤收方便。
25分钟/6人可架设完毕,20分钟/6人可撤收完毕。
三、帐篷的零部件分类包装与标志:每顶帐篷所有的零部件分类包装后,共计3件。
详见表1。
表1《98—10班用棉帐篷》零部件的分类包装明细表注:3件总质量118kg、体积0.42m3四、架设和撤收:(一)单顶帐篷架设1•选择地势较为平坦、隐蔽的地方,清理帐篷预定架设地面的杂物、积雪、石块等,使场地平整。
2.打开所有包装件,清点核对零部件的品名、数量。
3•两人一榀顶架,抽出立柱,将三榀顶架全部拉开呈三角形,平行落位于地面上,三人分别将三榀顶架扶稳,另三人将六根檀条卡进顶架对应的卡口板内,这时顶架已稳定,人员可松手。
4•六人将篷顶抬起覆盖在顶架上,以脊线和中间一榀顶为轴线调整好位 置。
然后在拉绳对应位置打好地桩。
5•六人每人各持一根立柱,将架子抬起后,将立柱插入顶架两支点的插套 内。
调整篷顶适当拉紧拉绳(拉绳要对称位,不可在帐篷单面用力拉,以免损 坏帐篷)。
若遇大风天,可由三人将一侧的篷顶拉住,余三人将另一侧拉绳调整好 长度挂在地桩上后,迅速抬起这一侧,插上柱子,适当拉紧拉绳后,再到另一 侧,六人一起以同样的方法拉起柱子,拉紧八根拉绳。
帐篷说明书
1. All poles and stakes must be placed in the storage bag to prevent damage to the fabric items placed in the carry case. 2. Make sure tent is clean and dry before placing in carry case. 3. Remove rainfly, spread out on floor of tent, then unzip door & vents before taking tent down for storage. 4. Neatly fold tent to width of pole storage bag, place on tent, roll tightly, and place in carry case. 5. Store in a clean, dry area.
Things You Should Know:
t Under certain conditions (cold weather, high humidity, etc.) condensation will form on the inside of your tent. Condensation is caused by water vapor from your breath, perspiration, or any wet clothing inside the tent. It is NOT LEAKAGE through the tent fabric. It can be minimized by removing wet clothing from your tent and by providing good ventilation through the tent.
【精品推荐】怎么搭建81型班用帐篷
怎么搭建81型班用帐篷
小编希望怎么搭建81型班用帐篷这篇文章对您有所帮助,如有必要请您下载收藏以便备查,接下来我们继续阅读。
本文概述:81型班用单帐篷系底部为正方形,篷顶为四坡尖顶的支杆式帐篷。
前后围墙上各有一个门和两个窗,前后坡顶上各有一个可任意开关的天窗,两侧围墙各有两个窗,下面跟着小编一起来了解一下怎么搭建81型班用帐篷吧?
帐篷的支撑应选在相对平坦的地段,地上尽量不要有太多的尖锐物体,比如石头、草根、树枝之类。
如果有,一定要清理掉。
即使是折断的树枝、树杈也很容易扎坏帐底。
出入口应背向风口,地面应相对干燥,若有薄草坪为最佳,如地面稍有坡度,出口应选在下坡处,这样便于挖沟排水,那搭建帐篷时该注意什么呢?户外帐篷特别是新购帐篷,一定要在家里先试一下,检查是否存在问题,包括帐篷布料有无损坏,各部分零件是否有遗漏,这样在露营时才不会遇到麻烦,还可以带上一些容易损坏的备用零件,以防万一;不可在近水之处,避免涨水。
不可在悬崖之下,避免落石。
不可在高凸之地,避免强风。
不可在独立树下,避免电击。
不可在草树丛之中,避免蛇虫。
比较理想的营地应选在干燥、平坦、视线辽阔、上下都有通路、能避风排水且取水方便的地方,那么怎么搭建81型班用帐篷呢?
1、选地势相对平坦的地方搭户外用品帐篷,地面要清理,把内帐放在地上,把折。
帐篷使用手册
帐篷使用手册
领取的部件拆开后包括气垫套装及帐篷组件
●气垫套装包括床垫(1个)、枕头(2个)、充气筒(1个)
●帐篷组件包括、外帐、支架杆、地钉、绳及配件
首先,对气垫套装进行充气:拧开充气口, 连接手压式充气筒后进行充气。
然后,我们开始搭建帐篷。
第一步:将支架杆的各连接处进行对接。
第二步:将连接好的2根支架杆以十字交叉的角度穿入外帐,支撑起外帐的顶部。
第三步:支起帐篷前沿透气窗.
第四步:用内帐上的挂钩将内帐固定在外帐内侧
第五步:外帐底部的边沿用地钉插入泥地起
到固定作用。
此时应注意地钉插入泥土的角
度以防止滑出。
第六步:绳子可以用作固定帐篷,用以抗风。
绳子可固定于树干或者用地钉固定于泥土中。
也可以用绳子更加牢固的连接内帐跟外帐支架底部.
此时帐已基本搭建完毕。
可将床垫,枕头等移入帐篷内,并进行整理。
帐篷使用说明书
帐篷使用说明书第一节:背景介绍帐篷是一种用于户外露营、野外探险或临时住所的设备。
它提供了一个安全、便捷和舒适的休息场所,为人们在大自然中度过美好的时光提供了可能。
本使用说明书旨在向用户提供有关帐篷的正确使用和保养方法,以确保使用者的安全和舒适。
第二节:装配与搭建1. 准备工作在搭建帐篷之前,请确保您已具备以下物品:- 帐篷本身- 地布/垫子- 支撑物(如铁钉或固定绳)- 大型锤子或橡胶锤- 帐篷和杆子的配置说明书2. 搭建步骤按照以下步骤正确搭建帐篷:步骤一:选择一块地面,确保它平整,远离水源和危险物体。
步骤二:将地布或垫子铺在地面上,并确保其覆盖整个帐篷底部。
步骤三:根据配置说明书,将支撑杆插入对应的杆道中,然后将其与帐篷连接。
步骤四:一次一个,将各个支撑杆插入指定的孔中,并用锤子轻轻敲打以确保其稳固。
步骤五:拉紧帐篷的各个角落,确保其牢固固定。
步骤六:拉起帐篷的门帘,并用拉链或扣子将其牢固关闭。
步骤七:检查帐篷是否平整,确保其与地板贴合完全。
第三节:注意事项1. 安全注意事项- 在使用帐篷前,仔细检查帐篷是否有损坏或磨损的部分。
如发现问题,请勿使用,以避免意外发生。
- 避免使用电热设备或明火炉具等容易引起火灾的装置在帐篷内使用,以确保帐篷的安全。
- 如果使用帐篷时遇到强风或恶劣天气,请尽早撤离并寻找安全场所。
2. 帐篷保养- 每次使用之前和使用之后,请将帐篷晾晒并清洁干净,确保帐篷内部和外部的卫生。
- 如帐篷受潮或被水湿,及时晾晒并保持干燥,以防霉菌滋生。
- 在解除帐篷结构并收纳时,请按照配置说明书的指示进行,以放置帐篷结构损坏。
第四节:使用小贴士- 帐篷内的地板可以铺设地垫或地气垫,提供额外的舒适度和保暖。
- 在帐篷内部放置一些照明设备,以提供良好的可见性。
- 使用防蚊喷雾或蚊帐,以避免蚊虫叮咬。
- 随时保持帐篷内的适当通风,以确保空气流通。
第五节:紧急事态处理- 在突发紧急事态下,如将帐篷用作避雨或避寒场所,请保持冷静并及时采取预防措施。
12㎡棉帐篷使用说明书
12㎡救灾专用棉帐篷使用说明书1、用途供平原地区安置灾民使用。
可容纳5人左右临时性住用。
2、主要技术性能与特点(1)帐篷为双坡面直立墙形式。
框架为插接式结构,设有落地横杆。
能在自重和8级风力下安全使用。
(图1:样式、结构及主要尺寸)(2)帐篷长3.7m、宽3.2m、顶高2.6m、檐高1.75m,使用面积12㎡。
(3)组装时间:15分钟/6人。
(4)正常情况可连续使用2年以上。
3、架设(1)打开单篷体包装袋和框架包装袋,取出产品包装单清点各部件数量。
(2)取通用杆8根和已压合固定好钢丝拉绳的三组端架三通、中架四通摆成三组人字形并连接。
(3)取通用杆4根与端架三通、中架四通组成框架。
(图2:框架各部件名称、结构及主要尺寸)(4)将整体棉内胆套在三组人字架上,调整位置使棉内胆篷顶对准人字架中间杆。
(5)将篷顶套放在三组人字架棉内胆外面,并调整位置。
(6)取立杆6根分别插入端架三通和中架四通,用6人同时将篷顶支起,与已摆放的地杆件连成一体。
(7)将棉内胆侧墙与棉内胆山墙通用锦丝搭扣带扣合,并调整位置。
(8)将单篷体各立杆部位的捆扎带穿过棉内胆的铝篷圈后捆扎在各立杆上。
(9)各部位捆扎带系紧,尼龙拉链扣合,并调整帐篷位置,与框架各杆件连接。
(10)将地铺与单篷体侧墙、山墙通过搭扣带扣合。
(11)在地面相应位置打入三角桩,固定拉绳,调整松紧,并将橡塑桩头套戴在三角桩端面。
(12)整理帐篷,沿帐篷四周培土埋上。
4、撤收(1)帐篷的撤收过程与架设相反,撤收时参照架设的方法、步骤反序进行即可。
(2)折迭单帐篷时,要根据篷身包装袋的尺寸迭好,放入包装袋内。
(3)帐篷杆及零部件按包装明细表清点无误后,依次放入篷杆包装袋。
5、使用维护注意事项(1)架设和撤收时,切勿在地面上拖拉单篷体,以免弄脏和撕裂,造成不必要的破损。
(2)使用过程中,要注意保持内外篷布的洁净。
(3)雨、雪和大风后要检查篷体及四周地面有无积水、积雪和拉绳松脱等情况,及时清理和调整,以保证帐篷处于正常使用状态。
98-10班用棉帐篷使用说明书
98—10班用棉帐篷使用说明书二○一六年六月泰州华新特种装备有限公司《98—10班用棉帐篷》使用说明书一、用途:主要供野战条件下寒区部队住宿、办公等使用。
二、主要性能简介:1.帐篷为双坡面框架式结构。
展开状态全貌见图一。
支架结构示意见图二。
图一《98—10班用棉帐篷》展开状态全貌图图二《98—10班用棉帐篷》支架示意图2.帐篷使用面积20.24m2,包装运输总质量118kg、体积0.42m3。
3.帐篷面布采用28×2/28×2涤纶迷彩防水帆布,其抗拉、抗撕裂、耐老化、防雨等性能优良。
保温层采用合纤针刺毡(厚3mm)。
内层为13×1/13×1涤纶军绿色平布。
正常使用寿命可达3年以上。
4.帐篷结构合理,安全可靠。
可承受8级风力、自重和8cm厚的积雪荷载。
5.帐篷构造简单,架撤撤收方便。
25分钟/6人可架设完毕,20分钟/6人可撤收完毕。
三、帐篷的零部件分类包装与标志:每顶帐篷所有的零部件分类包装后,共计3件。
详见表1。
表1 《98—10班用棉帐篷》零部件的分类包装明细表序号名称数量(件)单件质量(kg)合计质量(kg)备注1篷顶 1 39.2 39.2正面:98—10型班用棉帐篷(篷身、附件)质量71kg 体积0.36m3包装尺寸:1000×600×600两端:3—1风绳、木板8 0.19 1.5前山墙 1 8.8 9.4后山墙 1 8.8 9.4地桩8 1 8铁锤 1 1.5 1.5地桩袋 1 0.4 0.4软玻璃 4 0.4 1.6篷身包装袋 1 1.6 1.6钢绳 3 0.3 0.92顶架 3 8.77 26.3正面:98—10型班用棉帐篷(顶架、立柱)质量34.5kg 体积0.04m3包装尺寸2740×140×100两端:3—2立柱 6 1.3 7.8包装袋 1 0.56 0.563檀条 6 1.96 11.76正面:98—10型班用棉帐篷(檀条)质量12.5kg 体积0.02m3包装尺寸:2150×85×60两端:3—3包装袋 1 0.5 0.5注:3件总质量118kg、体积0.42m3。
帐篷的多种使用方法介绍
帐篷的多种使⽤⽅法介绍
帐篷的多种使⽤⽅法介绍
帐篷是必带的装备之⼀,⼀年四季都可户外出⾏,帐篷的使⽤有⼩技巧,yjbys⽹教你如何使⽤吧。
夏季使⽤
属单层,相当通风,是⼀种⾬棚加⼀层尼龙的底部,相当通风,属低海拔露营式,它可以抵抗⼩⾬,设计的考量著重於通风其次是抵抗天候,通常顶盖为通风的纱窗⽹,底层为尼龙布,有外帐,⾊彩淡不会让内部过於⽇晒另⼈⽆法忍受,⽆法抵抗强风带,搭外帐仅能抵挡⼩⾬。
三季使⽤
指⾮雪期使⽤的帐篷,它的差异於营柱,它能抵抗强风与稍许的积雪,⼤多数的帐篷有能透⽓的尼龙内帐与防⽔佳的外帐,帐门是双层,⼀层是纱⽹,帐篷内部的湿⽓可以透出,帐门较⼤,此种帐篷适⽤於三天⾄⼀星期的活动,最好是森林或不会过份暴露的开阔营地地形。
四季使⽤
帐篷的材质较硬,能⽀撑积雪与强风,双门式易进出营地於恶劣天候,此类帐篷设计考量雪期的器材取放问题与内外帐空间是否⾜以炊事的问题,相当适⽤於森林界限下的雪期暴风雪。
⾼⼭使⽤
你⼤部份的⾼⼭的⽓流都相当旺盛,帐篷的营柱必须⽀撑与抵抗突发的`恶劣天候,帐篷设计须适合攀岩或健⾏者的需求,质轻易携带住的舒适。
防⽔布
防⽔布是⼀种相当轻便,少花费的扎营⽅式,它能⽒⽤於低海拔森林或亚⾼⼭森林的环境,对於热能的释出与防风或昆⾍的侵扰防御能⼒差,塑胶制的防⽔布易搭建,最好四⾓打孔⽅便褡盖,否则使⽤⼀些⼩圆⽯包住再绑细绳。
【帐篷的多种使⽤⽅法介绍】相关⽂章:
1.
2.
3.
4.
5.
6.
7.
8.。
便携式五人单帐篷使用说明书
便携式五人单帐篷使用说明书
二〇一六年三月
便携式五人单帐篷使用说明书
一、用途:野营住宿使用。
二、主要技术性能简介
1.帐篷长2米,宽3米,顶高1.95米,边高0.9米,使用面积6㎡.总质量2
2.1㎏、包装体积0.06m3。
面料采用600D 草绿牛津布,前山墙1个门,1个窗,后山墙2个窗。
帐篷结构合理、使用安全可靠。
可承受8级风力荷载。
2.帐篷构造简单,展开方便。
5分钟左右/4人即可架设或撤收完毕。
3.篷内设有地布,门窗开启面积较大并设有纱网,具有防潮、防尘土、防蚊蝇、防虫害、通风密闭等功能,能较好地适应湿热气候条件下南方地区的使用要求。
展开后的外貌及平面如图所示:
正面透视图
平面示意图
三、架设与撤收
1.确定架设位置后,清除场内杂物。
2.打开包装箱,将篷布置于预定架设位置,将地布基本展平,确定平面四边高 975
顶高 1946
角四点位置。
3.将六根地桩对应于拉绳位置,顺序打入地面。
4.将二根中柱上段插入中柱下段的套管内,然后将二根中柱和四根边柱依次插入布套上端的带孔垫圈内。
5.将六根拉绳套在地桩头上适当收紧,调整篷布、立柱位置及拉绳拉紧度,打开门、窗帘,使帐篷舒展平整。
6.往帐篷四周的埋土布上培土,并随修简易排水沟。
7.撤收步骤与架设过程返序进行即可。
四、使用注意事项
1.选择平整场地,切勿拖拉帐篷
2.不要使帐篷接触腐蚀性和油污物品
3.启用、包装时清点零部件
4.帐篷支起后,四周修排水沟。
型班用单帐篷使用说明书
81型班用单帐篷使用说明书二〇一五年十二月81型班用单帐篷使用说明书一、用途:主要是供热区部队野外住宿和办公用。
二、主要性能简介:“81型班用单帐篷”系底部为正方形,篷顶为四坡尖顶的支杆式帐篷。
前后围墙上各有一拉门和两个带纱网的窗,前后顶坡面上方各有一个可任意开关的天窗,两侧围墙各有两个带纱网窗。
篷身为一整体,靠一根中心支柱(两节),十根围墙立柱、十根拉绳与十根地桩支撑和拉紧的联合作用,将其牢牢地固定在地面上。
围墙四角用套绊连接,需要时可以解开套绊把围墙掀开。
三、规格尺寸:帐篷长4.8m、宽4.8m、围墙高1.6m、顶高3.2m,使用面积23㎡,住用人数12人。
包装后总质量57.5kg,总体积0.128 m3。
外观见图:“81型班用单帐篷”展开示意图四、主要材料:篷身采用28×2/28×2草绿涤纶防水帆布。
其防霉性能,防水性能优良。
支杆为焊接钢圆管,每顶帐篷包装2件,详见包装明细表。
五、支撑与拆卸:1.选择平整场地,清除地面的杂物。
2.将篷身展开,先将四角边柱支起,在拉绳对应的地面上呈45°角打好地桩,拉绳套在地桩上,拉紧拉绳。
3.再将分为两节的中柱插接在一起,柱上方顶管插入篷顶洞眼内将篷布支起。
4.调整四角立柱的位置,支起其余边柱,拉紧拉绳。
5.进行适当的调整,使支起的帐篷平展、美观,并修好排水沟。
6.拆卸方法与架设呈反序进行。
六、注意事项:1.选择平整场地,切勿拖拉帐篷。
2.不要使帐篷接触腐蚀性和油污物品。
3.启用、包装时清点零部件。
4.帐篷支起后,四周修排水沟。
包装明细表序号部件名称数量包装规格2-1篷布1件尺寸:680×480×320mm质量:39.5㎏拉绳、木板10套地桩10根铁锤1把2-2 中柱1根(2节)尺寸:?120×1700mm质量:18㎏边柱10根合计重量:57.5kg 体积:0.128m3。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
81 型班用单帐篷使用说
明书二◦一五年十二月
81 型班用单帐篷使用说明书
一、用途:主要是供热区部队野外住宿和办公用。
二、主要性能简介:
“ 81 型班用单帐篷”系底部为正方形,篷顶为四坡尖顶的支杆式帐篷。
前后围墙上各有一拉门和两个带纱网的窗,前后顶坡面上方各有一个可任意开关的天窗,两侧围墙各有两个带纱网窗。
篷身为一整体,靠一根中心支柱(两节),十根围墙立柱、十根拉绳与十根地桩支撑和拉紧的联合作用,将其牢牢地固定在地面上。
围墙四角用套绊连接,需要时可以解开套绊把围墙掀开。
三、规格尺寸:
帐篷长4.8m、宽4.8m、围墙高1.6m、顶高3.2m,使用面积23川,住用人数12人。
包装后总质量57.5kg,总体积0.128 m 3。
外观见图:
“81 型班用单帐篷”展开示意图
四、主要材料:
篷身采用28 X 2/28 X 2草绿涤纶防水帆布。
其防霉性能,防水性能优良。
支杆为焊接钢圆管,每顶帐篷包装2 件,详见包装明细表。
五、支撑与拆卸:
1.选择平整场地,清除地面的杂物。
2.将篷身展开,先将四角边柱支起,在拉绳对应的地面上呈45°角打好地桩,拉绳套在地桩上,拉紧拉绳。
3.再将分为两节的中柱插接在一起,柱上方顶管插入篷顶洞眼内将篷布支起。
4.调整四角立柱的位置,支起其余边柱,拉紧拉绳
5.进行适当的调整,使支起的帐篷平展、美观,并修好排水沟
6.拆卸方法与架设呈反序进行。
六、注意事项:
1.选择平整场地,切勿拖拉帐篷。
2.不要使帐篷接触腐蚀性和油污物品。
3.启用、包装时清点零部件。
4.帐篷支起后,四周修排水沟。
包装明细表。
