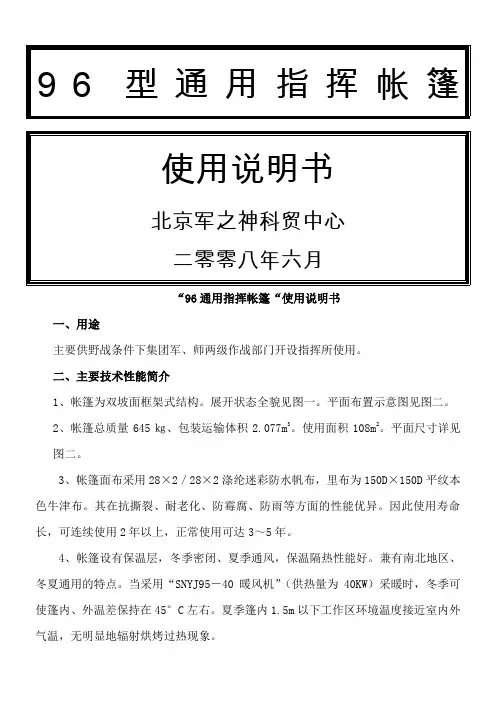

96通用指挥帐篷说明方案

精心整理

色牛津布。其在抗撕裂、耐老化、防霉腐、防雨等方面的性能优异。因此使用寿命长，可连续使用2年以上，正常使用可达3～5年。

4、帐篷设有保温层，冬季密闭、夏季通风，保温隔热性能好。兼有南北地区、冬夏通用的特点。当采用“SNYJ95－40暖风机”（供热量为40KW）采暖时，冬季可使篷内、外温差保持在45°C左右。夏季篷内1.5m以下工作区环境温度接近室内

外气温，无明显地辐射烘烤过热现象。

5、帐篷结构合理、安全可靠。可承受自重80㎜积雪和9级风力荷载的作用。

6、帐篷构造简单、架设与撤收方便、速度快。无需扶梯进行登高作业及任何辅助工具。1小时／15人即可完成架设或撤收。

7、篷内宽敞、明亮、干净。配有地布，门窗设有纱网，住用舒适。

8、篷内四角处的专用工作室分别由四片分隔吊围形成，悬挂、拆除方便。

四、架设与撤收

1、选择地势较为平坦，隐蔽的地方，平整场地后，消除碎石、杂物、积雪等。

2、打开所有包装件，清点核对零部件的品名、数量。

3、将地布取出展开防在预定架设帐篷的地面上。

4、按图三示意图位置将篷架所有零部件平放在地布及地布四周。

5、按图四、图五将6对12根1＃主跨斜梁分别插入相应的通头内，使之呈人字形状，垂直于地面。再用5×3=15根3＃檩条（端架垂直杆）将其联系在一起，组成空间人字架。

6、空间人字架托起，迅速插入7＃边跨垂直杆。

7、按图四、图五将2＃边斜梁和4＃边跨水平杆插入相应通头内，使之呈三角形状，然后与7＃边跨垂直杆上下两端插接在一起。再用5×2=10根3＃檩条(端架垂直杆)于2＃与4＃杆交汇处将其联系在一起。

8、挂上主跨拉筋，转动螺旋扣，适当收紧至拉筋不下挠为止。

9、按图五所示分别将1根3＃檩条（端架垂直杆）2根3＃端架水平杆插接在两端架相应位置。至此帐篷顶架形成。

10、调整顶架，使之纵横平直，并使顶架四周落位于地布四周的小圆孔上。

11、将篷顶展开，覆盖在顶架上，并使篷顶内的纵横布筋与对应的篷杆重合，然后从篷脊开始，沿两坡将篷顶上的所有扣带与顶架连接在一起。

12、将两山墙连接在篷顶两端，山墙两斜边的铝篷圈与篷顶两端檐布上环套的连接方法如图六所示。

13、按图三、图四、图五所示，12人各持5＃立柱1根，于7＃杆触地端同时将顶架向上托起，随即将5＃立柱插入7＃下端的通头，再将其余6×2=12根5＃立柱插入篷架两边的通头内。

14、将两围墙连接在篷顶两檐口，上端的铝篷圈与篷顶两檐口布上环套的连接方法如图六所示。

15、将四周3＃立柱的外侧地面上各打入地桩一根，（地桩位置以保持风绳与地面成45°～60°夹角为准）

16

17

18将19

20

五、使用维护注意事项

1

布和破坏篷架。

2

3

4

5

6
