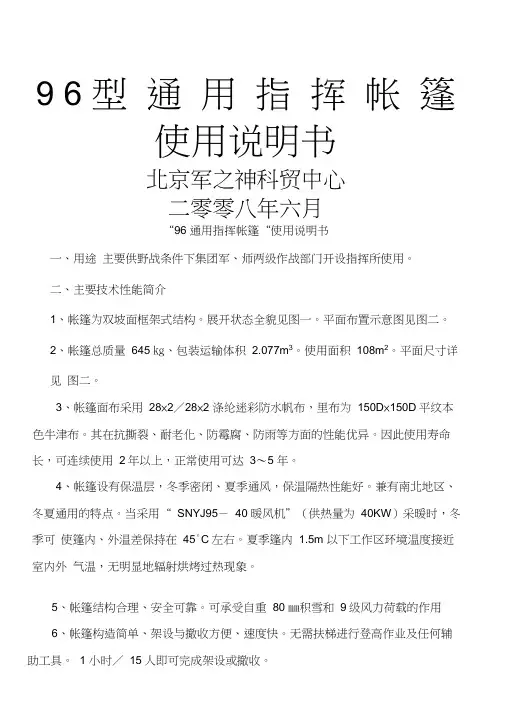

“96通用指挥帐篷“使用说明书

一、用途

主要供野战条件下集团军、师两级作战部门开设指挥所使用。

二、主要技术性能简介

1、帐篷为双坡面框架式结构。展开状态全貌见图一。平面布置示意图见图二。

2、帐篷总质量645㎏、包装运输体积2.077m3。使用面积108m2。平面尺寸详见图二。

3、帐篷面布采用28×2／28×2涤纶迷彩防水帆布，里布为150D×150D平纹本色牛津布。其在抗撕裂、耐老化、防霉腐、防雨等方面的性能优异。因此使用寿命长，可连续使用2年以上，正常使用可达3～5年。

4、帐篷设有保温层，冬季密闭、夏季通风，保温隔热性能好。兼有南北地区、冬夏通用的特点。当采用“SNYJ95－40暖风机”（供热量为40KW）采暖时，冬季可使篷内、外温差保持在45°C左右。夏季篷内1.5m以下工作区环境温度接近室内外气温，无明显地辐射烘烤过热现象。

5、帐篷结构合理、安全可靠。可承受自重80㎜积雪和9级风力荷载的作用。

6、帐篷构造简单、架设与撤收方便、速度快。无需扶梯进行登高作业及任何辅助工具。1小时／15人即可完成架设或撤收。

7、篷内宽敞、明亮、干净。配有地布，门窗设有纱网，住用舒适。

8、篷内四角处的专用工作室分别由四片分隔吊围形成，悬挂、拆除方便。

9、帐篷具有接长功能，必要时可将两顶帐篷沿纵方向联接在一起使用，使用面积可扩大一倍，满足某些场合的临时性特殊需要。

10、帐篷撤收后，包装形体规则，便于车载运输、仓库存放，单件包装质量、体积可人工短途搬运、装卸。

三、帐篷的零部件分类、包装与标志

每顶帐篷所有的零部件分类包装后，共件。详见表一《96通用指挥帐篷》零部件分类及包装明细表。

“96通用指挥帐篷”零部件及包装明细表（表一）

“96通用指挥帐篷”零部件及包装明细表（续表一）

“96通用指挥帐篷”零部件及包装明细表（续表二）

注：帐篷包装后的总质量为645㎏、包装运输体积2.077 m3。

四、架设与撤收

1、选择地势较为平坦，隐蔽的地方，平整场地后，消除碎石、杂物、积雪等。

2、打开所有包装件，清点核对零部件的品名、数量。

3、将地布取出展开防在预定架设帐篷的地面上。

4、按图三示意图位置将篷架所有零部件平放在地布及地布四周。

5、按图四、图五将6对12根1＃主跨斜梁分别插入相应的通头内，使之呈人字形状，垂直于地面。再用5×3=15根3＃檩条（端架垂直杆）将其联系在一起，组成空间人字架。

6、空间人字架托起，迅速插入7＃边跨垂直杆。

7、按图四、图五将2＃边斜梁和4＃边跨水平杆插入相应通头内，使之呈三角形状，然后与7＃边跨垂直杆上下两端插接在一起。再用5×2=10根3＃檩条(端架垂直杆)于2＃与4＃杆交汇处将其联系在一起。

8、挂上主跨拉筋，转动螺旋扣，适当收紧至拉筋不下挠为止。

9、按图五所示分别将1根3＃檩条（端架垂直杆）2根3＃端架水平杆插接在两端架相应位置。至此帐篷顶架形成。

10、调整顶架，使之纵横平直，并使顶架四周落位于地布四周的小圆孔上。

11、将篷顶展开，覆盖在顶架上，并使篷顶内的纵横布筋与对应的篷杆重合，然后从篷脊开始，沿两坡将篷顶上的所有扣带与顶架连接在一起。

12、将两山墙连接在篷顶两端，山墙两斜边的铝篷圈与篷顶两端檐布上环套的连接方法如图六所示。

13、按图三、图四、图五所示，12人各持5＃立柱1根，于7＃杆触地端同时将顶架向上托起，随即将5＃立柱插入7＃下端的通头，再将其余6×2=12根5＃立柱插入篷架两边的通头内。

14、将两围墙连接在篷顶两檐口，上端的铝篷圈与篷顶两檐口布上环套的连接方法如图六所示。

15、将四周3＃立柱的外侧地面上各打入地桩一根，（地桩位置以保持风绳与地面成45°～60°夹角为准），然后将风绳挂在地桩头上，适当拉紧。

16、对帐篷进行适当整形后，系好各桩捆带，卷起窗帘装入窗玻璃。

17、在帐篷四周挖简易排水沟，边挖边向压土布上培土。

18、当两顶帐篷沿纵向接长使用时，只需将架设好的两顶帐篷合拢，取下该处的两块山墙，将篷顶两端斜边上的长方形挂钩钩住和尼龙搭扣搭上即可。

19、帐篷的撤收方法和过程与架设基本相同，其区别是程序正好相反。

20、两个耳房帐篷的架设与撤收方法同一般的小型军用帐篷使用方法相同。

五、使用维护注意事项

1、架设与撤收时，不得在地面上随意拖拉篷布，用铁锤敲击杆、通头等，以免弄脏、撕裂篷布和破坏篷架。

2、使用过程中，要注意保护，以保持内外篷布的洁净。

3、雨、雪和大风后要核查篷顶、四周地面上有无积水、积雪和拉绳松动托落的情况，若有，须及时清理和调整，以保证帐篷经常处于正常的使用状态。

4、天撤收的帐篷不允许长期存放，事后必须尽快开包晾晒干燥后，方能入库。

5、帐篷所有的零部件一律不得挪为它用，更不许将篷杆等受力构件作为撬、抬杠使

用。

6、帐篷包装袋（套）应妥善保存，防止丢失，以备下次再用。
