蓄电池在线监测系统解决方案
蓄电池检测系统设计

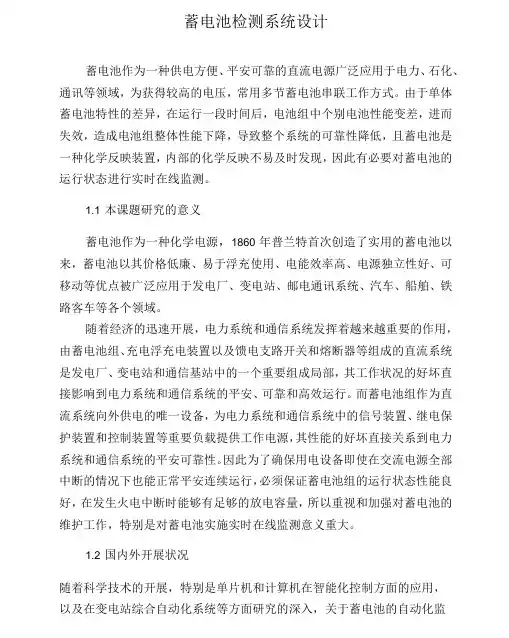

蓄电池检测系统设计蓄电池作为一种供电方便、平安可靠的直流电源广泛应用于电力、石化、通讯等领域，为获得较高的电压，常用多节蓄电池串联工作方式。
由于单体蓄电池特性的差异，在运行一段时间后，电池组中个别电池性能变差，进而失效，造成电池组整体性能下降，导致整个系统的可靠性降低，且蓄电池是一种化学反映装置，内部的化学反映不易及时发现，因此有必要对蓄电池的运行状态进行实时在线监测。
1.1 本课题研究的意义蓄电池作为一种化学电源，1860年普兰特首次创造了实用的蓄电池以来，蓄电池以其价格低廉、易于浮充使用、电能效率高、电源独立性好、可移动等优点被广泛应用于发电厂、变电站、邮电通讯系统、汽车、船舶、铁路客车等各个领域。
随着经济的迅速开展，电力系统和通信系统发挥着越来越重要的作用，由蓄电池组、充电浮充电装置以及馈电支路开关和熔断器等组成的直流系统是发电厂、变电站和通信基站中的一个重要组成局部，其工作状况的好坏直接影响到电力系统和通信系统的平安、可靠和高效运行。
而蓄电池组作为直流系统向外供电的唯一设备，为电力系统和通信系统中的信号装置、继电保护装置和控制装置等重要负载提供工作电源，其性能的好坏直接关系到电力系统和通信系统的平安可靠性。
因此为了确保用电设备即使在交流电源全部中断的情况下也能正常平安连续运行，必须保证蓄电池组的运行状态性能良好，在发生火电中断时能够有足够的放电容量，所以重视和加强对蓄电池的维护工作，特别是对蓄电池实施实时在线监测意义重大。
1.2 国内外开展状况随着科学技术的开展，特别是单片机和计算机在智能化控制方面的应用，以及在变电站综合自动化系统等方面研究的深入，关于蓄电池的自动化监测问题也提到日程上来。
近几年以来，很多人开始研究蓄电池的自动化监测。
蓄电池监测系统中，主要内容是对单电池电压的监测。
其中，关于温度和电流的测量都属常规测量，而且在这些方而的测量技术都己成熟。
在电压的测量方法上，对单个电压量的测量方法非常简单。
蓄电池组在线监测维护系统研究与设计
ｓ ｓ ｍ ｅ ｅａｕｅｉ ｔｅｄｓｈ ｒｅｃ ｕｓ ． ｈ ｙｔｍ ｄ ｐｓｐ ｌｅｗ ｄｈｍｏ ｕａｉｎ（ Ｗ Ｍ）ｃ ｎｒｌ ｅｈ ｏｏ ｙ ｙｔ ｔｍｐ ｒｔｒ ｈ ｉ ａｇ ｏ ｒｅ Ｔ ｅｓ ｓ ｅ ｎ ｃ ｅ ａ ｏ ｔ ｕｓ— ｉｔ ｄ ｌｔ ｏ Ｐ ｏ ｔ ｃ ｎ ｌｇ ｏｔ
（ 阳理工学院 电气工程与 自动化 系， 洛 河南 洛 阳 ４ １ ２ ） ７ ０ ３
摘 要 ： 研究评设计’ 实现 ＿ ・ ｒ 种在线式蓄电池组监测、维护和大功率恒流放 电智能负载控制系统 。该系统以单片机为核心控制蓄电 池组 的恒流放Ｅ 刚时， ； 存放电过程 中测量 电池 电压 、放 电电流、系统温度并记录数据。系统采用了 Ｐ ＷＭ 控制技术 ， 电流控 制精 度高 ， 电电流稳定 ， 放 避免了朋正温度系数负载稳定性 和可控性差 的缺点。 关键词 ： 蓄电池组 ； 在线式 ； 监洲 ； 维护； 容量测试
Ｓｙ ｔｍ ｒ ｔ ｒｇ ａｔｒ ｓ ｓｅ ｆ ｏ ａ ｅＢ ｔ ｉ ｏＳ ｅｅ
Ｄ ｎ ｏ ｇｚ ｅ ｇ Ｙ Ｏ Ｌ ｉ ｅ Ｓ Ｎ Ｌ－ ｎ Ｂ ｉｇ Ｇ Ｏ Ｃ ａ ｏ ｇＨ ｎ － ｎ ， Ａ ｅ ｂ ， Ｏ Ｇ ｉ ｕ ， Ｕ Ｔｎ ， Ｕ ｈ ｏ ｈ － ｊ
恒 流放 电控制模 块和 电池剩 余容量 评估模 块 。 在线参数 监测模块 实时对各 蓄 电池 的电压 、 电流 、 温度 进行 在线 监测 。 系统 采用 光继 电器 切换 的方 式 依次 获取 每只 电池
Ｉ 分类 号 ： １ ］ ＴＭ９２ １ 文献 标识 码 ： Ｂ 文章 编 号 ：０ ３ ２ １ ０００ ０ ６ ０ １ ０—７４ （ １）７ ０ ６，４ ２
Ｒｅ ｅ ｒｈａ ｄ Ｄｅ ｉｎｏ ｌ ｅ Ｍｏ ｉ ｒ ｇａ ｄ Ｍａｎ ｅ ａ ｃ ｓ ａ ｃ ｎ ｓｇ ｆ Ｏｎｉ ｎｔ ｉ ｎ ｉｔ ｎ ｎ ｅ ｎ ｏｎ
蓄电池在线监测系统的设计与实现
五、结语 蓄电池质量与性能的好坏影响着整一个电力系统能否 安全稳定的运行，所以在蓄电池的监测工作下不可以有半点 的粗心大意。本文叙述了蓄电池里面比较重要的几项属性 应该如何去进行监测，通过这几项属性的监测才可以确保蓄 电池在安全地运作当中。同时就蓄电池的工作特点进行探 讨，要掌握了特性 才 可 以 更 好 地 进 行 监 测 的 工 作 ，还 对 基 于 GRPS 的新型监测系统进行了阐述。严格地把握好蓄电池监 测的关口，对电力系统的稳定运作、提高蓄电池的工作效率、 延长蓄电池的寿命都有着积极的作用。
四、新型的蓄电池监测系统 目 前 对 于 蓄 电 池 的 维 护，一 般 的 监 测 工 作 就 是 日 常 维 护，如保持蓄电池 的 清 洁 度、检 查 接 触 装 置 或 接 触 口 有 没 有 接触不良的问题、导线的连接是否可靠和定期进行蓄电池的 放电充电等等。除了这些日常的监测工作，还有相当一部分 的工作是需要用专门的监测工作来进行对蓄电池实时或者 离线，以便于及时地发现有问题的有故障的蓄电池。现在随 着电力事业的发展，需要在边远的地区建立变电站。这样无 疑增大了对蓄电 池 的 监 测 工 作，由 于 交 通 等 原 因，技 术 人 员 和监测人员很难实时或者日常对在边远地区变电站的蓄电 池进行详细长时间的监测和维护。所以单单依靠现有的蓄 电池在线监测系统是不能给所有电力系统的安全稳定运行 提供保障的。 下面介绍一种加入了高科技元素的新型蓄电池在线监 测系统，就是把蓄电池的监测建设在在线 GPRS 的基础上，利 用高科技网 络 的 信 息 传 播 速 度 快、支 持 庞 大 数 据 的 高 速 传 输、适时在线，按照 流 量 收 费 等 特 点 去 实 现 电 力 系 统 中 蓄 电 池工作状况的实时监控。一旦蓄电池出现了故障和意外，马 上就会以短信息或者 E － mail 的形式发到维修人员或者监控 人员的手机邮箱里面，这一种及时的反馈可以保证蓄电池监
