预制装配式剪力墙结构住宅建筑的设计
05预制装配整体式剪力墙结构体系
预制装配整体式剪力墙结构体系来源：沈阳卫德住宅工业化科技有限公司“装配式混凝土结构”的英语翻译是precast concrete structure，英文简称PC。
预制混凝土构件或部件通过各种可靠的连接方式装配而成的混凝土结构称之为装配式混凝土结构。
“装配剪力墙结构”是“装配式混凝土结构”的一种类型，其定义是主要受力构件剪力墙、梁、板部分或全部由预制混凝土构件（预制墙板、叠合梁、叠合板）组成的装配式混凝土结构。
在施工现场拼装后，采用墙板间竖向连接缝现浇、上下墙板间主要竖向受力钢筋浆锚连接以及楼面梁板叠合现浇形成整体的一种结构形式。
结构设计预制装配整体式剪力墙结构宜简单、规则、均匀及对称，不应采用严重不规则的结构体系，并应符合下列要求：1 应具有必要的承载能力、刚度和良好的延性；2 结构的竖向和水平布置宜具有合理的刚度和承载力分布，应避免局部突变和扭转效应而形成薄弱部位以及产生过大的应力集中或塑性变形集中，对可能出现的薄弱部位，应采取有效措施予以加强或采用隔振、减震措施；3 应避免因部分结构或构件的破坏而导致整个结构丧失承受重力荷载、风荷载和地震作用的能力；4 结构在两个主轴方向的动力特性宜相近。
预制装配整体式剪力墙结构的高宽比不宜超过6。
预制装配整体式剪力墙结构的抗震等级应根据抗震设防烈度、结构高度按有关现行国家标准确定相应的抗震等级，并采取相应的计算和构造措施。
预制构件间连接设计应满足传力明确和构造可靠的要求。
对有抗震设防要求的结构，尚应满足抗震要求。
预制构件间连接钢筋应不低于预制构件该部位不连续钢筋强度等级及直径。
结构布置预制装配整体式剪力墙结构平面和竖向布置应符合现行国家标准《高层建筑混凝土结构技术规程》JGJ3的相关规定。
在预制装配整体式剪力墙结构平面横向墙体布置时，两侧端部山墙宜布置预制承重墙板；内墙可根据结构横向抗侧力需要设置预制承重墙板或预制轻质填充墙板。
在预制装配整体式剪力墙结构平面纵向墙体布置时，纵向内、外剪力墙的承重墙板布置可根据纵向抗侧力的需要设置；阳台及门窗部位周边部位可根据需要设置非承重的预制轻质填充墙板。
预制装配式剪力墙结构及其连接技术
预制装配式剪力墙结构及其连接技术一、概述随着现代建筑技术的快速发展，预制装配式建筑结构在全球范围内得到了广泛的关注和应用。
预制装配式剪力墙结构作为一种高效、环保、节能的建筑形式，尤其受到了业内人士的青睐。
本文旨在深入探讨预制装配式剪力墙结构及其连接技术，以期为提高建筑质量、优化建筑工艺、推动建筑行业绿色发展贡献力量。
预制装配式剪力墙结构，即将剪力墙的主要受力构件在工厂预制完成，然后运输至施工现场进行装配的一种建筑形式。
这种结构形式通过精确的预制和高效的装配，大幅提高了施工速度，减少了现场湿作业，降低了能耗和环境污染。
同时，预制装配式剪力墙结构还具有良好的抗震性能、整体稳定性和耐久性，对于提高建筑安全性和使用寿命具有重要意义。
在预制装配式剪力墙结构中，连接技术是关键。
连接点的设计和施工质量直接影响到结构的整体性能。
本文将对各种连接技术进行详细介绍和分析，包括钢筋连接、预应力连接、焊接连接、机械连接等。
我们将从连接原理、施工工艺、质量控制等方面进行深入探讨，以期为实际工程应用提供有力支持。
预制装配式剪力墙结构及其连接技术是现代建筑领域的重要研究方向。
本文将从概述、结构特点、连接技术等方面进行全面阐述，以期为推动建筑行业的技术进步和绿色发展提供有益的参考。
1. 预制装配式建筑的背景和发展趋势预制装配式建筑，尤其是预制装配式剪力墙结构，是近年来在我国应用最多、发展最快的装配式混凝土结构技术。
这种结构形式以预制或半预制墙板为主要构件，经现场装配、部分现浇而成，具有建造质量高、生产速度快、保护环境、节约资源等优点，符合建筑行业的发展趋势。
在发展趋势方面，未来将逐步完善预制装配剪力墙结构体系关键技术，发展高强混凝土技术和预应力技术，进一步研发预制预应力框架结构体系和预制预应力框架剪力墙结构体系，形成系列化、多样化的技术体系支撑。
同时，随着建筑业的快速发展和人们对环境保护的重视，装配式剪力墙结构的市场需求将不断增长。
DB11T 970-2013. 装配式剪力墙住宅建筑设计规程
北京市地方标准备案号：JYYxxx-2013编号：DB11/T 970-2013装配式剪力墙住宅建筑设计规程Regulation For Residential Building With Precast Share Wall2013-03-18发布2013-07-01实施北京市质量技术监督局联合发布北京市规划委员会前言根据北京市规划委员会《北京市“十二五”时期城乡规划标准化工作规划》和北京市质量技术监督局《关于印发2012年北京市地方标准制修订项目计划的通知》（京质监标发[2012]20号）的要求，北京市建筑设计研究院有限公司、北京市住房和城乡建设委员会科技促进中心会同有关单位经广泛调查研究，认真总结相关试验数据，并结合北京市的实际情况，在广泛征求意见的基础上形成本规程。
本规程共分10章，主要内容包括：基本规定、建筑模数协调、平面设计、预制墙体设计、楼面设计、内装修与设备管线设计等。
本规程由北京市规划委员会归口管理，北京市建筑设计研究院有限公司负责具体技术内容的解释工作。
标准日常管理机构为北京市城乡规划标准化办公室。
在执行本规程过程中，各单位如发现需要修改和补充之处，请将有关意见和建议反馈给北京市建筑设计研究院有限公司（地址：北京市西城区南礼士路62号，邮编：100045，传真：68027014）。
北京市城乡规划标准化办公室联系电话：68058071。
邮箱：bjbb3000@本规程主编单位：北京市建筑设计研究院有限公司北京市住房和城乡建设委员会科技促进中心本规程参编单位：北京市预制建筑工程研究院有限公司万科企业有限公司本规程主要起草人员：樊则森赵丰东李禄荣陈彤杜佩韦王炜杜娟王颖陈静马涛郭惠琴蒋勤俭秦珩刘昕张晨肖杨帆李文李新伟本规程主要审查人员：(以姓氏拼音为序)李晓明刘东卫苗桂彤钱稼如王富青王建明张建周燕珉目次1 总则 (4)2 术语 (5)3 基本规定 (6)4 建筑模数协调 (7)5 平面设计 (10)6 预制墙体设计 (11)6.1预制外墙设计 (11)6.2外墙防水设计 (11)6.3 外墙饰面设计 (13)6.4 预制内墙设计 (13)6.5 门窗设计 (13)7 楼面设计 (15)8 建筑节能设计 (16)9 内装修设计 (17)10 建筑设备及管线设计 (18)10.1一般规定 (18)10.2 供暖通风空调系统及管线设计 (18)10.3 给排水系统及管线设计 (19)10.4 电气和管线设计 (19)本规程用词说明 (20)引用标准名录 (21)附：条文说明 (22)CONTENTS1 General provisions (4)2 Terms (5)3 Basic requirements (6)4 Coordination of building modulus (7)5 Layout Design (9)6 Design of precast wall (10)6.1 Design of precast exterior wall (10)6.2 Design of exterior wall with waterproof (10)6.3 Design of exterior decorative panel (13)6.4 Design of precast interior wall (13)6.5 Installation of doors and windows (13)7 Design of slab (15)8 Design of building energy conservation (16)9 Design of full decoration (17)10 Design of building utilits and layout of piping (18)10.1 General requirements (18)10.2 Design of heating,ventilation, airconditioning (HA VC) and layout of piping (18)10.3 Design of water supply, drainage system and layout of piping (19)10.4 Electrical design and layout of piping (19)Explanation of wording in This regulation (18)List of quoted standards (19)Addition：Explantation of provisions (20)1 总则1.0.1 为推进北京市住宅产业化工作，规范我市住宅产业化项目的管理，提高住宅建设的质量和水平，实现节能减排，制定本规程。
预制装配式剪力墙结构设计及若干问题

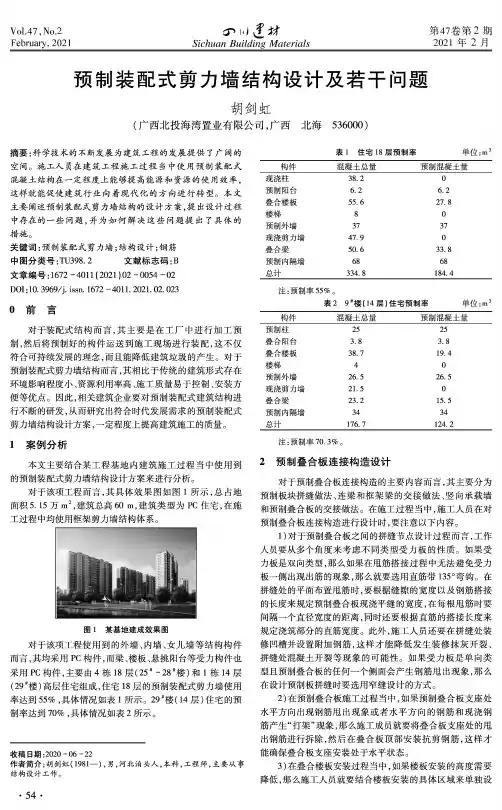

6g坊Sichuan Building Materials 第47卷第2期2021年2月Vol.47,No.2February,2021预制装配式剪力墙结构设计及若干问题胡剑虹（广西北投海湾置业有限公司，广西北海536000）摘要:科学技术的不断发展为建筑工程的发展提供了广阔的空间。

施工人员在建筑工程施工过程当中使用预制装配式混凝土结构在一定程度上能够提高能源和资源的使用效率，这样就能促使建筑行业向着现代化的方向进行转型。
本文主要阐述预制装配式剪力墙结构的设计方案,提出设计过程中存在的一些问题，并为如何解决这些问题提出了具体的措施。
关键词：预制装配式剪力墙；结构设计；钢筋中图分类号:TU398.2文献标志码:B文章编号：1672-4011（2021）02-0054-02DOI：10.3969/j.issn.1672-4011.2021.02.0230前言对于装配式结构而言，其主要是在工厂中进行加工预制，然后将预制好的构件运送到施工现场进行装配，这不仅符合可持续发展的理念，而且能降低建筑垃圾的产生。
对于预制装配式剪力墙结构而言，其相比于传统的建筑形式存在环境影响程度小、资源利用率高、施工质量易于控制、安装方便等优点。
因此,相关建筑企业要对预制装配式建筑结构进行不断的研发，从而研究出符合时代发展需求的预制装配式剪力墙结构设计方案，一定程度上提高建筑施工的质量。
1案例分析本文主要结合某工程基地内建筑施工过程当中使用到的预制装配式剪力墙结构设计方案来进行分析。
对于该项工程而言，其具体效果图如图1所示，总占地面积5.15万n?,建筑总高60m,建筑类型为PC住宅，在施工过程中均使用框架剪力墙结构体系。
图1某基地建成效果图对于该项工程使用到的外墙、内墙、女儿墙等结构构件而言，其均采用PC构件，而梁、楼板、悬挑阳台等受力构件也采用PC构件,主要由4栋18层（25#〜28#楼）和1栋14层（29#楼）高层住宅组成，住宅18层的预制装配式剪力墙使用率达到55%，具体情况如表1所示。
