锂电池充电管理芯片__概述说明以及概述
锂电池充电管理芯片概述说明以及概述1. 引言1.1 概述锂电池充电管理芯片是一种关键性的电子元件，广泛应用于各种设备和系统中，用于控制和管理锂电池的充电过程。
随着现代科技的不断进步和锂电池在移动设备、可穿戴设备、电动汽车以及能源存储系统等领域的广泛应用，对高效安全的充电管理方案的需求也越来越迫切。
本文将对锂电池充电管理芯片进行全面概述，并介绍其定义、原理、功能特点以及应用领域。
此外，还将详细解释充电管理芯片的工作原理，包括充电控制功能、温度监测和保护机制以及电压和电流检测技术。
在实际应用案例分析部分，我们将通过手机电池充电管理芯片实践案例、电动汽车充电管理芯片实践案例以及太阳能储能系统中的充电管理芯片实践案例来展示该技术在不同领域中的应用情况。
最后，在结论与展望部分将总结文章中主要观点和要点，并对未来发展趋势提出展望和建议。
通过深度理解锂电池充电管理芯片的特点和工作原理，有助于推动相关技术的创新发展，提升锂电池充电效率和安全性。
本文旨在为读者提供关于锂电池充电管理芯片的全面介绍，并激发对该领域研究的兴趣，促进更广泛的应用和进一步发展。
2. 锂电池充电管理芯片2.1 定义和原理：锂电池充电管理芯片是一种集成电路，它主要用于监测和控制锂电池的充电过程。
它通过与锂电池进行连接，并采集关键参数，如温度、电压和电流等。
然后，根据这些数据，利用内部算法实现对充电过程的精确控制。
锂电池充电管理芯片的工作原理基于以下几个关键方面：首先，它能够对输入的直流信号进行转换和处理，以获得所需的信息。
例如，可以通过采样来测量锂电池的电压和充放电过程中的实时电流。
其次，芯片具备自我保护机制，能够在有异常情况出现时及时断开充电回路，从而防止因过热、过压或其他故障导致锂电池发生损坏或事故。
此外，在不同情况下（如温度变化、大功率输入等）还可以根据芯片内部预设的算法调整充电策略和参数设置。
2.2 功能和特点：锂电池充电管理芯片具备以下主要功能：1) 充电控制功能：芯片可根据充放电状态实时调整充电方式和策略，确保锂电池的安全和高效充电。
TP4056锂电池充电管理IC 中文技术手册
设计的线性充电器电路，利用芯片内部的功率
晶体管对电池进行恒流和恒压充电。充电电流
可以用外部电阻编程设定，最大持续充电电流
可达 1A，不需要另加阻流二极管和电流检测电
阻。TP4056 包含两个漏极开路输出的状态指示
输出端，充电状态指示端
和电池故障状态
指示输出端
。芯片内部的功率管理电路
在芯片的结温超过 145℃时自动降低充电电流，
输入电源电压
输入电源电流
稳定输出（浮充）电压
BAT 引脚电流: (电流模式测试条件是
VBAT=4.0V)
涓流充电电流 涓流充电门限电压 涓流充电迟滞电压 VCC 欠压闭锁门限 VCC 欠压闭锁迟滞 VCC-VBAT 闭锁门限电压
C/10 终止电流门限 PROG 引脚电压
充电模式，RPROG=1.2K 待机模式（充电终止） 停机模式（RPROG 未连接， VCC<VBAT，或 VCC<VUV）
100mV 以下的时间超过 tTERM (一般为 1.8ms)
时，充电被终止。充电电流被锁断，TP4056 进 入待机模式，此时输入电源电流降至 55μA。 （注：C/10 终止在涓流充电和热限制模式中失 效）。
充 电时 ， BAT 引 脚 上 的 瞬变 负载 会 使 PROG 引脚电压在 DC 充电电流降至设定值的 1/10 之间短暂地降至 100mV 以下。终止比较器
用于指示充电、结束的 LED 状态引脚。
特点
绝对最大额定值
·高达 1000mA 的可编程充电电流 ·无需 MOSFET、检测电阻器或隔离二极管 ·用于单节锂离子电池、采用 SOP 封装的完整
线性充电器 ·恒定电流/恒定电压操作，并具有可在无过热
充电ic原理
充电ic原理充电IC原理。
充电IC（Integrated Circuit，集成电路）是一种集成了充电管理功能的芯片，广泛应用于移动电源、充电宝、无线充电器等产品中。
充电IC的原理是通过内部电路对输入电流进行调控和管理，以实现对电池的充电，并保证充电过程的安全和高效。
下面我们将详细介绍充电IC的原理和工作过程。
首先，充电IC的核心功能是充电管理，它能够监测电池的电压、电流和温度等参数，根据监测结果对充电过程进行控制。
充电IC内部通常包含了电压检测、电流检测、温度检测、充电控制和保护功能等模块。
当外部电源输入时，充电IC 会对输入电流进行检测，并根据电池的状态和充电需求进行调节，以实现最佳的充电效果。
其次，充电IC还具有多种保护功能，包括过流保护、过压保护、过温保护、短路保护等。
这些保护功能能够有效地保护电池和充电设备，防止因充电过程中出现异常情况而导致的安全问题。
当充电IC监测到电池电压过高或过低、充电电流过大或过小、温度异常或短路时，会立即采取相应的保护措施，以确保充电过程的安全和可靠。
此外，充电IC还支持多种充电模式，如恒流充电、恒压充电、温度补偿充电等。
这些充电模式能够根据电池的特性和充电需求进行智能切换，以实现最佳的充电效果。
同时，充电IC还支持快充功能，能够根据充电设备的支持情况和电池的状态进行快速充电，提高充电效率和用户体验。
总的来说，充电IC通过内部电路对输入电流进行监测、调节和管理，以实现对电池的安全、高效充电。
它具有充电管理、保护功能和多种充电模式，能够满足不同充电设备和电池的需求。
在移动电源、充电宝、无线充电器等产品中，充电IC扮演着至关重要的角色，为用户提供安全、便捷的充电体验。
通过以上介绍，我们对充电IC的原理和工作过程有了更深入的了解。
充电IC 作为充电设备中的关键部件，其稳定、高效的工作原理为移动电源和充电宝等产品的安全充电提供了有力保障。
希望本文能够对大家有所帮助，谢谢阅读！。
锂电池充电管理芯片
锂电池充电管理芯片现在，锂电池作为一种高能量密度和长寿命的电池，被广泛应用于各种便携设备和电动车辆中。
而锂电池充电管理芯片则起到了对锂电池进行安全、高效充电的重要作用。
本文将对锂电池充电管理芯片的工作原理、应用领域和优势进行探讨。
锂电池充电管理芯片，也被称为锂电池充电管理IC，是一种集成电路芯片，能够对锂电池的充电过程进行监控和控制，确保充电过程安全、高效。
锂电池充电管理芯片通常包括电压监测、温度监测、电流控制和通信接口等功能模块。
在锂电池充电管理芯片中，电压监测模块可以实时监测锂电池的电压变化，并对其进行采样和检测。
通过电压监测模块，锂电池的电压状态可以被实时反馈，从而实现对充电过程的控制和保护。
温度监测模块则可以监测锂电池的温度情况，避免过高或过低的温度对锂电池的安全性造成影响。
电流控制模块是锂电池充电管理芯片中非常重要的部分，它可以根据锂电池的实际情况，调整充电电流的大小和方向。
通过电流控制模块，锂电池的充电速度和充满程度可以得到有效控制，从而实现锂电池的高效充电。
此外，锂电池充电管理芯片通常还会提供与其他设备进行通信的接口，如I2C、SPI等接口。
通过这些接口，锂电池充电管理芯片可以和电池管理系统（BMS）等设备进行数据传输和控制，实现对锂电池的全面管理和保护。
锂电池充电管理芯片在很多领域都有广泛的应用。
在便携设备方面，锂电池充电管理芯片可以保证手机、平板电脑等设备的安全充电和长寿命使用。
在电动车辆领域，锂电池充电管理芯片可以实现对电动车辆电池组的充电管理，确保电动车辆的行驶安全和电池寿命。
锂电池充电管理芯片相比传统充电管理方式有很多优势。
首先，锂电池充电管理芯片集成度高，能够在一个小芯片上实现多种功能模块，从而减小了电路板面积，提高了系统的稳定性。
其次，锂电池充电管理芯片具有高效、精确的充电控制和保护功能，可以有效提高锂电池的充电效率和安全性。
最后，锂电池充电管理芯片具有与其他设备进行通信的接口，能够与电池管理系统等设备配合工作，实现电池的全面管理。

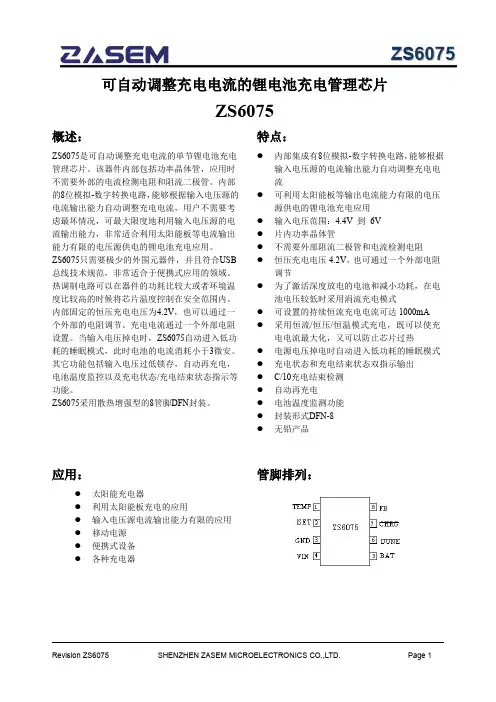

太阳能充电管理ic ZS6075中文
电气参数：
(VIN=5V, 除非另外注明，TA=－40℃ 到 85℃, 典型值在环境温度为25℃时测得)
参数
符号
测试条件
最小 典型 最大
输入电源电压
VIN
4.4
6
工作电流 电源电压过低锁存阈
值
IVIN BAT端无负载 Vuvlo VIN下降
400
650
950
3.7
3.9
电源电压过低检测阈
Huvlo
0.1
Page 3
功能框图：
Tdie 115 C ISET
+ Tamp -
+ Iamp
-
VIN 8-bit ADC
充电ic芯片
充电ic芯片充电IC芯片，简称充电芯片，是一种集成电路，在充电装置和充电设备之间进行能量传输的关键设备。
充电IC芯片的主要功能是监测和控制充电过程中的电流、电压和功率等参数，确保充电安全和高效。
充电IC芯片的工作原理是通过与充电设备进行通信，实时获取充电参数，并通过内部算法对输入和输出等参数进行监测和控制。
例如，当充电设备的电压和电流超出安全范围时，充电IC芯片会及时停止充电，以保护设备和用户的安全。
充电IC芯片通常由外围电路和控制器组成。
外围电路主要包括电流传感器、电压传感器、开关器件等，用于监测和调节充电过程中的电流和电压。
控制器则负责数据处理和控制命令的执行，以确保充电过程的安全和稳定。
充电IC芯片的特点有以下几点：1. 安全性高：充电IC芯片具有精确的电流和电压控制功能，能够及时检测和处理电压过高、过低、电流过大等异常情况，保护充电设备和用户的安全。
2. 高效率：充电IC芯片能够根据充电设备的需求，自动调节充电电流和电压，以提高充电效率并减少能量损耗。
3. 兼容性强：充电IC芯片支持多种充电标准和协议，可以适配不同类型的充电设备，如智能手机、平板电脑、无人机等。
4. 体积小：充电IC芯片采用SMT封装技术，集成度高，体积小，适合于小型充电设备的应用。
5. 低功耗：充电IC芯片采用低功耗设计，在充电过程中能够最大程度地降低功耗，提高使用效率。
6. 具备通信功能：充电IC芯片可以与充电设备进行通信，实现双向数据传输，可以实时监测和调整充电过程中的参数，提高充电效果。
充电IC芯片的应用非常广泛，主要应用于智能手机、平板电脑、电动车、无人机、移动电源等充电设备上。
随着电动汽车的普及和充电设备的多样化，对充电IC芯片的需求也在不断增加，未来充电IC芯片将进一步提高安全性、兼容性和高效性，以满足不断变化的市场需求。
