混凝土边沟排水沟截水沟,急流槽,现浇混凝土
路基排水工程施工方案
路基排水工程施工方案一、工程概况本标段路基排水形式为:浆砌片石边沟、排水沟、截水沟和急流槽四种形式.1、边沟所有挖方路段均设置暗埋式边沟。
边沟采用0.5m×0。
6m的矩形横断面,沟身采用M7。
5浆砌片石加固,厚度30cm，砌体底部设10cm厚砂砾垫层,上设钢筋混凝土盖板；每隔20m设置1处雨水口，上设钢筋混凝土雨水篦子。
当挖方路段有超高时，暗埋式边沟尺寸加深为1.0m×0。
6m。
为汇集流到路堤坡脚处的路面水流,在路堤坡脚外2。
0m处设置边沟,并将边沟水引排至桥涵或天然沟渠中。
路堤坡脚处边沟采用梯形断面，底宽0.6m，沟深0.6m，两侧坡率1：1，边沟采用M7.5浆砌片石砌筑，沟壁厚30cm，砌体底部设10cm厚砂砾垫层。
分离式路堤中间部位及互通区、服务区场地内侧边沟均采用暗埋式边沟,边沟断面型式、尺寸及材料同挖方路段边沟。
2、截水沟当地面横坡陡峻时，堑顶截水沟采用矩形横断面，沟宽0。
6m，沟深0.8m，底部设10cm厚砂砾垫层，采用M7。
5浆砌片石加固,厚度0.3m；其它地段采用梯形横断面，底宽0.6m，沟深0。
6m,两侧坡率1:1。
0，其下设10cm厚砂砾垫层,采用M7.5浆砌片石加固,加固厚度0。
3m.当路堤边坡上侧汇入路界的地表径流量较大时,在路堤坡脚2.0m以外设置路堤截水沟与边沟功能合二为一。
截水沟断面为梯形，底宽0.6m，深0.8m,两侧坡率1:1.0，其下设10cm厚砂砾垫层，采用M7.5浆砌片石加固，加固厚度0.3m。
3、排水沟为将边沟水流、截水沟、边坡和路基附近的积水及路面水引至桥、涵或路基范围之外,设置排水沟。
排水沟尺寸同路堤坡脚处边沟.为减少坡面冲刷,路堑边坡平台设置平台排水沟。
一般路段排水沟采用矩形断面，沟深0.4m，沟宽0.4m,壁厚30cm，采用M7。
5浆砌片石加固，底部设10cm厚砂砾垫层。
4、急流槽边沟、排水沟、截水沟出水口受地形限制落差较大时,设置急流槽.急流槽断面形式为矩形，槽深0.7m，槽宽0.4m,槽身采用30cm厚M7。
现浇混凝土排水沟及挡土墙施工方案
混凝土挡土墙工程
1、基槽挖土方：本工程挖基槽土方采用人工配合挖掘机进行开挖。挖基配合墙体施工分段进行，先测量放线，定出开挖中线及边线，起点及终点，设立标桩，注明高程及开挖深度，用1m3反铲挖掘机开挖，多余的土方装车外运弃土。在施工过程中，应根据实际需要设置排水沟及集水抗进行施工排水，保证工作面干燥以及基底不被水浸。
2、混凝土的浇筑
（1）原材料检验
①水泥：如对来料水泥的性能有怀疑时，可对来的水泥抽取不同部位20处（如随机抽20袋每袋抽1kg左右），总量至少12kg，后送试验室做强度测试和安定性试验，待试验结果合格后才可以作为混凝土材料来用。
②砂、石：一般低于或等于C20强度等级以下的混凝土，其砂、石通过有经验的观察触摸，可以不做筛分析和有机物含量的其他测试。而当混凝土强度大于C25以上时，砂、石必须抽样，即来料堆上分中间、四角等不同部位取10kg以上送试验室进行测试。

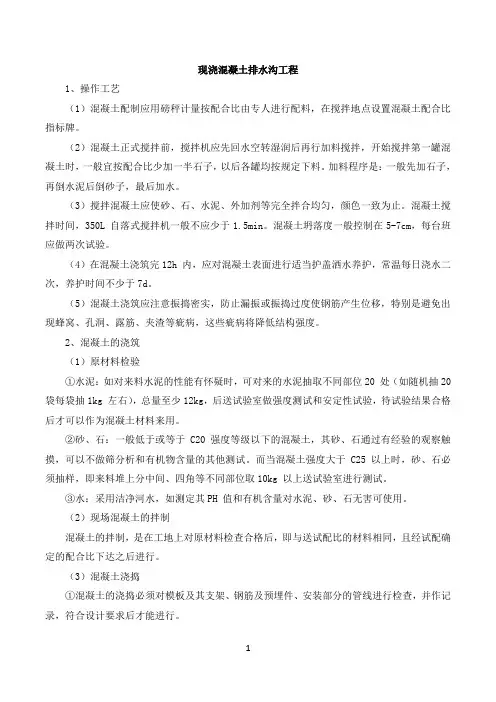

现浇混凝土排水沟工程
1、操作工艺
（1）混凝土配制应用磅秤计量按配合比由专人进行配料，在搅拌地点设置混凝土配合比指标牌。
（2）混凝土正式搅拌前，搅拌机应先回水空转湿润后再行加料搅拌，开始搅拌第一罐混凝土时，一般宜按配合比少加一半石子，以后各罐均按规定下料。加料程序是：一般先加石子，再倒水泥后倒砂子，最后加水。
（3）搅拌混凝土应使砂、石、水泥、外加剂等完全拌合均匀，颜色一致为止。混凝土搅拌时间，350L自落式搅拌机一般不应少于1.5min。混凝土坍落度一般控制在5-7cm，每台班应做两次试验。
（4）在混凝土浇筑完12h内，应对混凝土表面进行适当护盖洒水养护，常温每日浇水二次，养护时间不少于7d。
（5）混凝土浇筑应注意振捣密实，防止漏振或振捣过度使钢筋产生位移，特别是避免出现蜂窝、孔洞、露筋、夹渣等疵病，这些疵病将降低结构强度。

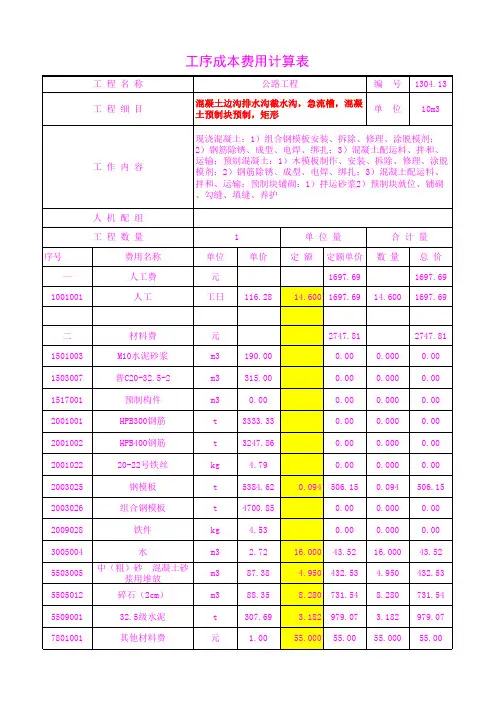

1304.13混凝土边沟排水沟截水沟,急流槽,混凝土预制块预制
1
单位
单价
元
工日 116.28
单位量
合计量
定 额 定额单价 数 量 总 价
1697.69
1697.69
14.600 1697.69 14.600 1697.69
二
材料费
元
2747.81
2747.81
1501003M10水泥砂浆来自m3190.00
0.00 0.000 0.00
1503007
普C20-32.5-2
0.00 0.000 0.00
2003025
钢模板
t
5384.62
0.094 506.15 0.094 506.15
2003026
组合钢模板
t
4700.85
0.00 0.000 0.00
2009028
铁件
kg
4.53
0.00 0.000 0.00
3005004
水
m3
5503005
中（粗）砂 混凝土砂 浆用堆放
m3
315.00
0.00 0.000 0.00
1517001
预制构件
m3
0.00
0.00 0.000 0.00
2001001
HPB300钢筋
t
3333.33
0.00 0.000 0.00
2001002
HPB400钢筋
t
3247.86
0.00 0.000 0.00
2001022
20-22号铁丝
kg
4.79
工程名称 工程细目
工作内容
人机配组
工程数量
序号
费用名称
一
人工费
1001001
路基排水系统分类
路基排水系统路基排水的目的是减少路基的湿度，保证路基常年处于干燥或中湿状态，确保路基路面的结构稳定。
路基水的来源有地面水和地下水。
地面水有雨、雪和江河湖水。
地下水有泉水、毛细水和间隙水等。
它们都会便路基湿软，降低承载力。
造成滑坡坍方或冻害翻浆等破坏。
公路排水系统分为：地面排水系统和地下排水系统。
地面排水系统有：边沟排水沟截水沟跌水急流槽虹吸管(涵) 拦水带蒸发池等。
1.边沟挖方路段及高度小于边沟深度的路堤应设置边沟。
边沟一般为梯形断面，内侧边坡为1：1.0—1：1.5，外侧边坡与挖方边坡相同。
边沟的宽度和深度一般为0.4m。
高速公路和一级公路则不小于0.6m。
边沟纵坡宜与路线纵坡一致，并不小于0.5％，以利排水畅通。
2.排水沟排水沟是将边沟、截水沟和路基附近积水引排于路基之外。
沟渠构造与截水沟相同。
排水沟应与各种水沟联接顺畅，其长度不宜超过500m。
3.截水沟截水沟【intercepting ditch】，又称天沟，指的是为拦截山坡上流向路基的水，在路堑坡顶以外设置的水沟。
当截水沟设置时主要考虑位置。
在无弃土堆的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则；路基上方有弃土堆时，截水沟应离开弃土堆1~5m，弃土堆坡脚离开路基挖方坡顶不应小于10m，弃土堆顶部应设2%倾向截水沟的横坡；山坡上路堤的截水沟离开路堤坡脚至少2m，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2%的护坡道或土台，使路堤内侧地面水流入截水沟排出截水沟用以汇集并排除路基边坡上侧的地表径流。
挖方路基截水沟应设在坡顶5m以外，填方路堤上侧的截水沟距填方坡脚的距离不应小于2m。
截水沟宽度和深度不宜小于0.5m，梯形断面边坡常用1：1.0-1：1.5，沟底纵坡不应小于0.5％。
4..跌水在陡坡或深沟地段设置的沟底为阶梯形，水流呈瀑布跌落式通过的沟槽。
使上游渠道或水域的水安全地自由跌落入下游渠道或水域的落差建筑物。
排水沟、边沟、急流槽施工工艺
图纸量没有片石砼挡土墙的边沟，顺接即可
注意事项：1.技术 10m内偏位≤30mm；成品上口尺寸±30mm 2.环保 应及时清扫落地材料，保持现场环境整洁 完工效果：急流槽施工完成后，达到线形美观协调。
完工后效果
边沟工程概况
设置条件：所有挖方路段及高度小于边沟深度的填方路段一般设置边沟。
边沟形式：对于长挖方路段及高边坡挖方路段采用梯形断面，汇水量较小的浅挖方路段设置浅碟形 施工工艺：Ⅰ Ⅱ Ⅲ Ⅳ型边沟宜采用现浇C25砼滑膜施工，Ⅴ型边沟采用支模现浇C25砼施工。 作用：将路面排水引排至桥涵或自然沟谷中。 采用类型：主线采用Ⅰ Ⅲ Ⅴ型边沟，连接线采用Ⅳ Ⅴ型边沟，两河口立交匝道全部采用Ⅳ型边沟。
当处于河滩时， 填筑高度高于常 水位3m，分层 回填碾压土方
油水分离池施工工艺流程 边沟施工工艺流程
现浇边坡基 础C20砼
清理、夯实边 沟底、沟壁及 碎落台 底板、边坡绑 扎垫层钢筋网 （注意预埋管 口加固筋） 铺设边坡 30*30cm ∅6钢 筋网 铺设复合土工 布 基坑开挖边坡 按设计图纸 现浇边坡C20 砼（注意泄水 孔） 开挖外侧排水 沟铺设复合土 工膜 填筑并夯实碎 石透水层 分段开挖浇筑 隔离栅C25砼 浇筑C25砼碎 落台12cm厚、 边沟10cm厚 水池池壁内侧 2cm厚1:2水泥 砂浆抹平 浇筑外侧排水 树坑1*1m 沟C20 砼 间距 3m
衔接处不漏水
全断面夯实沟 槽底及消力池 底
沟槽底及消力 池铺设10cm厚 砂砾垫层
夯实沟槽底及 消力池底砂砾 垫层
塑料薄膜覆盖 养生
浇筑C20砼
顺接沥青砼拦 水带、片石砼 挡墙、消力池、 排水沟
每5米设沥青 木屑板伸缩缝 宽度2cm
按设计图纸尺 寸支模并加固
边沟、排水沟
常用的路基地面排水设备，包括边沟、截水沟、排水沟、跌水与急流槽等，必要时还有渡槽、倒虹吸及积水池等。
一、边沟设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水的纵向人工沟渠。
边沟的横断面形式，有梯形、矩形、三角形及流线形等，如图所示。
边沟横断面一般采用梯形，梯形边沟内侧边坡为1：1～1：1.5，外侧边坡坡度与挖方边坡坡度相同。
二、截水沟设置在挖方路基边坡坡顶以外（图）或山坡路堤上方的适当位置，用以拦截路基上方流向路基的地面水，减轻边沟的水流负担，保护挖方边坡和填方坡脚（图）不受流水冲刷和损害的人工沟渠，称为截水沟（又称天沟）。
截水沟的横断面形式，一般为梯形，边坡坡度一般采用1：1.0～1：1.5。
三、排水沟排水沟主要用于引水，将路基范围内各种水源的水流（如边沟、截水沟、取土坑、边坡和路基附近积水），引至桥涵或路基范围以外的指定地点。
排水沟的横断面，一般采用梯形，尺寸大小应经过水力水文计算选定。
用于边沟、截水沟及取土坑出水口的排水沟，横断面尺寸根据设计流量确定，底宽与深度不宜小于0.5m，土沟的边坡坡度约为1：1～1：1.5。
排水沟应具有合适的纵坡，以保证水流畅通，不致流速太大而产生冲刷，亦不可流速太小而形成淤积，宜通过水文水力计算择优选定。
一般情况下，可取0.5%～1.0%，不小于0.3%，亦不宜大于3%。
排水沟与原水道成锐角相交，即交角不大与45º，有条件可用半径R=10b（b为沟顶宽）的圆曲线朝下游与其它水道相接（图）。
四、跌水与急流槽跌水与急流槽是路基地面排水沟渠的特殊形式，用于陡坡地段，沟底纵坡可达45°。
通常应采用浆砌块石或水泥混凝土预制块砌筑，并具有相应的防护加固措施。
急流槽的纵坡，比跌水的平均纵坡更陡，结构的坚固稳定性要求更高，是山区公路回头曲线沟通上下线路基排水及沟渠出水口的一种常见排水设施。
五、倒虹吸与渡水槽当水流需要横跨路基，同时受到设计标高限制，可以采用管道或沟槽，从路基底部或上部架空跨越，前者称倒虹吸，后者为渡水槽。
路基边沟、排水沟、截水沟、急流槽施工工艺及方法
路基边沟、排水沟、截水沟、急流槽施工方法及工艺一、施工方法在路基排水施工中，首先核查全线路基排水系统的设计是否完备和妥善，必要时应予以补充或修改，并提出变更申请，使全线的沟渠，管道、桥涵组成完整的排水系统。
此处，还应根据现场实际情况和需要，设置施工现场的临时排水措施，以保证路基土石方及附属结构在正常条件下进行施工作业，消除路基基底和土体内部与水有关的隐患，保证路基工程质量，提高施工工作效率。
1、边沟、排水沟的施工挖方地段边沟施工要待路槽成型后进行，填方路段排水沟可与路基同步进行施工。
边沟开挖后，应用轻质木板钉成的边沟及排水沟样板进行检查，以保证开挖的边坡的深、宽断面尺寸，并检查边沟及排水沟的纵坡是否符合设计和规范要求，检查合格后才能进行预制板的安装拼接。
2、截水沟的施工截水沟亦称为天沟，设在路基边坡上方的山坡上，用于拦截山坡流向路基的地面迳流；减轻边沟的水流负担，保护挖方边坡和填方坡脚不受水流冲刷，山坡截水沟宜安排在挖方边坡开挖前进行，具体操作可根据现场实际情况安排施工，但应保证挖方边坡及填方坡脚不受水流冲刷损害。
截水沟开挖后，同样应用木制轻质样板进行检查，以保证截水沟的断面尺寸符合设计要求，检查合格后方可以进行混凝土的浇筑。
3、急流槽（含消能池）的施工山坡截水沟两端和挖填分界处边沟、排水沟连接（跌水较大处）设置急流槽。
急流槽的施工同边沟、截水沟等同步进行，施工方法同边沟基本相同，施工时注意消能池的设置适当。
二、施工工艺1、测量放样（1）根据路基有关参数，用全站仪放出路基边沟和排水沟的位置中轴线，并测出相应标高；（2）在地面上标出里程桩号以及标高，并根据所测结果对施工人员进行交底；（3）用石灰或者线绳拉出沟的相应轮廓线，示出相应的挖槽深度。
2、施工工序（1）排水沟、边沟、截水沟的测量放样统一采用全站仪精确放样，确保沟体线形美观，直线线型顺直，曲线线形圆滑。
（2）放样一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进出水口顺利连接。
1304.02混凝土边沟排水沟截水沟急流槽,边沟排水沟,混凝土
54.50 0.270 49.50 5.000 5.00
0.270 5.000
54.50 49.50 5.00
合计
四 五 六 七 八 九 编制： 时间：
工料机小计 企业管理费
利润 税金 不含税综合单价 含税综合单价
%
9.00
%
7.00
%
9.00
4491.63
审核：
4491.63 4491.63 404.25 342.71 471.47 5238.59 5710.06
3001001
石油沥青
t
4529.91
0.00 0.000 0.00
3005004
水
m3
5503005
中（粗）砂 混凝土砂 浆用堆放
m3
5505012
碎石（2cm）
m3
2.72 87.38 88.35
16.000 43.52 16.000 43.52 4.950 432.53 4.950 432.53 8.280 731.54 8.280 731.54
m3
315.00
0.00 0.000 0.00
1517001
预制构件
m3
0.00
0.00 0.000 0.00
2003025
钢模板
t
5384.62
0.052 280.00 0.052 280.00
20ቤተ መጻሕፍቲ ባይዱ3026
组合钢模板
t
4700.85
0.00 0.000 0.00
2009028
铁件
kg
4.53
0.00 0.000 0.00
工程名称 工程细目
工作内容
人机配组
浆砌排水沟截水沟、急流槽施工技术方案1
浆砌排水沟、截水沟施工技术方案排工程施主要有排水沟、边沟、平台截水沟、堑顶截水沟、急流槽组成。
均采用M7.5浆砌片石砌筑、浆砌片石按设计图进行分段挤浆法施工，施工要求及砌筑工艺同挡土墙。
一、排水沟施工工艺：1、施工放样：排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
2、施工方法：〔1〕、沟槽开挖：护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸时，改以人工挖掘。
人工修整至设计尺寸〔见路基横断面图中的边沟设计标高〕，不能扰动沟底及坡面原土层，不允许超挖。
开挖清理完毕后，然后请监理检验。
〔2〕、砂砾垫层：按图纸或监理工程师的要求，在清理的基底上铺筑符合要求的砂砾垫层，设计砂砾垫层厚10cm．施工中应防止砂砾受到污染。
〔3〕、片石砌筑：沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术标准及招标文件的施工技术要求。
〔4〕、材料要求：①、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，片石强度应大于30MPa，外表清洁无污染。
②、砂浆使用强制式拌和机现场拌和，材料使用中〔粗〕砂，且为河砂，过筛后机拌3~5min后使用。
砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
③、施工现场不堆放不合格材料，废弃的材料及时清理出场。
〔5〕、沟体片石砌筑：排水沟采用挤浆法分层砌筑，砌筑厚度30cm，分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯穿。
较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，假设外表有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。
边沟、截水沟、排水沟、盲沟施工要求
边沟施工要求2008-08-14 10:33(1)挖方地段和填方地段均应按图纸规定设置边沟。
路堤靠山一侧应设置不渗水的边沟。
(2)边沟应按图纸规定施工，边沟和涵洞接合处应与涵洞洞口建筑配合，以便水流通畅进入涵洞。
(3)平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象发生。
曲线外侧边沟应适当加深，其增加值等于超高值，但曲线在坡顶时可不加深边沟。
(4)边沟的具体加固地段和尺寸应按图纸规定，如图纸无明确规定时，应按监理工程师的指示办理。
对于土质地段，当沟底纵坡大于3％时，边沟必须采取加固措施。
采用干砌片石对边沟进行铺砌时，应选用有平整面的片石，各砌缝要用小石子嵌紧；采用浆砌片石铺砌时，砌缝砂浆应饱满，沟身不漏水；若沟底采用抹面时，抹面应平整压光。
2.截水沟施工要求(1)截水沟的位置：在无弃土的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则。
如系一般土质，至少应离开坡顶5m；对黄土地区，不应小于10m，并应进行防渗加固。
截水沟挖出的土，应及时平整夯实，使沟两侧形成平顺的斜面。
路基上方有弃土堆时，截水沟应离开弃土堆坡脚1~5m，弃土堆坡脚离开路基挖方坡顶不应小于10m，弃土堆顶部应设2%倾向截水沟的横坡。
(2)山坡上路堤的截水沟离开路堤坡脚至少2m，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2％的护坡道或土台，使路堤内侧地面水流入截水沟排出。
(3)截水沟长度超过250m时，应选择适当地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口；截水沟必须有牢靠的出水口，必要时需设置排水沟、跌水或急流槽；截水沟的出水口必须与其他排水设施平顺衔接。
(4)为防止水流下渗和冲刷，截水沟应进行严密的防渗和加固处理。
地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段以及沟底纵坡较大的土质截水沟和截水沟的出水口等，均应采取加固措施防止渗漏和冲刷沟底及沟壁。
现浇钢筋混凝土排水沟施工方案
现浇混凝土排水沟施工方案1 施工准备技术准备1.水沟施工前，必须验槽，经签认合格后方可进行下道工序施工。
2.根据设计图纸进行施工测量，定出水沟中线、高程和宽度，确定水沟变形缝的位置，并对控制桩进行加密和保护。
3.对原材料和半成品进行检验、试验。
2 材料要求1.水泥：水泥宜采用普通硅酸盐水泥。
水泥应具有出厂合格证和检验报告单，进场后应取样复试合格，其质量符合国家现行标准的规定和设计要求。
2.砂：宜选用质地坚硬、级配良好的中粗砂，其含泥量不应大于3%。
3.石子：石子最大粒径不得大于结构截面最小尺寸的1/4，不得大于钢筋最小净距的3/4，且不得大于40mm。
其含泥量不得大于1％，吸水率不应大于1.5%。
4.混凝土拌合用水：宜采用饮用水。
当采用其他水源时，其水质应符合国家现行标准《混凝土拌合用水标准》（JGJ 63）的规定。
2.3 机具设备1.机械：混凝土搅拌机、混凝土搅拌运输车等。
2.机具：插人式混凝土振捣器、平板振捣器、刮杠、溜槽、铁锹、木抹子、铁抹子等。
2.4 作业条件1.土方开挖、基坑支护已经完成，经有关方面验收合格。
2.现场“三通一平”满足施工需要。
3.沟槽一侧堆土距离槽边上口1.5m以外。
4.基坑地下水已经降至基底以下0.5m。
3 施工工艺3.1 工艺流程基槽开挖→底板模板安装→底板混凝土浇筑→侧墙、顶板内模安装→侧墙、顶板钢筋绑扎→侧墙、顶板外模安装→侧墙、顶板混凝土浇筑3.2 操作工艺1.底板模板安装(1)模板选择：基础底板模板可采用组合钢模板或胶合板模板现场拼装。
对于周转次数多或有特殊要求的部位（变形缝、后浇带等），也可采用加工专用或组合式钢模板与钢支架，以适应特殊需要。
(2)底板吊模安装：墙体下部施工缝宜留于距底板面或梗斜以上不少于200mm～300mm 的墙身上，该部位采用吊模处理，吊模底部应采用同强度等级细石混凝土垫块与钢筋三角架支顶牢固。
(3)变形缝橡胶止水带加固：当结构底板变形缝部位设计有橡胶止水带时，应特别注意橡胶止水带的加固与就位正确，在结构内的部分通过加设钢筋支架夹紧，结构外的部分可采用方木排架固定。
混凝土现场浇筑水沟施工工艺
混凝土现场浇筑水沟施工工艺9.3.1工艺概述混凝土现浇水沟是利用模板支模，现场浇筑混凝土成型水沟的施工工艺，适用于客运专线和高速铁路路基侧沟、排水沟、天沟以及横向排水沟或暗沟等排水设施。
9.3.2作业内容1.沟槽开挖，2.模板支立，3.混凝土浇筑，4.拆模养护，5.盖板预制，6.盖板安装等。
9.3.3质量标准及验收方法一、原材料检验混凝土现浇水沟所用的砂、石、水泥、钢筋等的品种、规格、质量应符合设计要求，进场时应进行验收。
1.钢筋：钢筋进场时，应有产品合格证和检验报告单；进场时必须按批次抽取试件做力学性能和工艺性能试验，其质量应符合《钢筋混凝土用热轧光圆钢筋》（GB13013）和《钢筋混凝土用热轧带肋钢筋》（GB1499）等的规定。
2.水泥：选用符合现行国家标准的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥。
（1）水泥进场时，应有产品合格证及检验报告单，应对水泥的品种、标号、包装、数量、出厂日期等进行检查验收，并对其强度、安定性进行试验，其质量必须符合标准。
（2）同厂家、同品种、同批号、同等级、同出场日期水泥组成检验批。
散装水泥每500t为一批，袋装水泥每200t 为一批。
不足上述数量时，亦按一批计。
（3）每批应进行强度、安定性、凝结时间试验，其取样及试验方法应符合现行国家标准的有关规定。
（4）出厂日期超过三个月或受潮的水泥，必须经试验确定其符合要求后，方可使用。
（5）严禁使用已结块变质的水泥。
3.外加剂：混凝土外加剂进场时，必须按批次对减水率、凝结时间差、抗压强度比进行检验，其质量应符合《混凝土外加剂》（GB8076）、《混凝土外加剂应用技术规范》（GB50119）和有关环境保护的规定。
4.砂：宜采用中粗砂。
砂的质量标准应符合混凝土工程相应材料的质量标准。
5.碎石：选用的碎石应质地坚硬、洁净、粒形及级配良好。
碎石的颗粒级配、压碎指标、针片状颗粒含量应符合《铁路混凝土工程施工质量验收标准》（TB10424）的规定。
1304.09混凝土边沟排水沟截水沟,水沟盖板,混凝土预制,矩
3.400 16.29 3.400 16.29
2003025
钢模板
t
5384.62
0.016 86.15 0.016 86.15
2003026
组合钢模板
t
4700.85
0.00 0.000 0.00
2009028
铁件
kg
4.53
0.00 0.000 0.00
3005004
水
m3
5503005
中（粗）砂 混凝土砂 浆用堆放
m3
315.00
0.00 0.000 0.00
1517001
预制构件
m3
0.00
0.00 0.000 0.00
2001001
HPB300钢筋
t
3333.33
0.00 0.000 0.00
2001002
HPB400钢筋
t
3247.86
0.00 0.000 0.00
2001022
20-22号铁丝
kg
4.79
1
单位
单价
元
工日 106.28
单位量
合计量
定 额 定额单价 数 量 总 价
1636.71
1636.71
15.400 1636.71 15.400 1636.71
二
材料费
元
2317.70
2317.70
1501003
M10水泥砂浆
m3
190.00
0.00 0.000 0.00
1503007
普C20-32.5-2
工程名称 工程细目
工作内容
人机配组
工程数量
序号
费用名称
现浇钢筋混凝土排水沟施工方案
现浇混凝土排水沟施工方案１施工准备技术准备1、水沟施工前,必须验槽,经签认合格后方可进行下道工序施工。
2.根据设计图纸进行施工测量,定出水沟中线、高程与宽度,确定水沟变形缝的位置,并对控制桩进行加密与保护。
３.对原材料与半成品进行检验、试验。
2材料要求1、水泥:水泥宜采用普通硅酸盐水泥。
水泥应具有出厂合格证与检验报告单,进场后应取样复试合格,其质量符合国家现行标准的规定与设计要求。
2、砂:宜选用质地坚硬、级配良好的中粗砂,其含泥量不应大于３%。
3、石子:石子最大粒径不得大于结构截面最小尺寸的１/４,不得大于钢筋最小净距的3/4,且不得大于40mm。
其含泥量不得大于1%,吸水率不应大于１、５%。
4、混凝土拌合用水:宜采用饮用水。
当采用其她水源时,其水质应符合国家现行标准《混凝土拌合用水标准》(JGＪ6３)的规定。
2、3机具设备1、机械:混凝土搅拌机、混凝土搅拌运输车等。
2、机具:插人式混凝土振捣器、平板振捣器、刮杠、溜槽、铁锹、木抹子、铁抹子等。
２、４作业条件１、土方开挖、基坑支护已经完成,经有关方面验收合格。
2、现场“三通一平”满足施工需要。
3、沟槽一侧堆土距离槽边上口1、5m以外。
４、基坑地下水已经降至基底以下0、5m。
３施工工艺3、1 工艺流程基槽开挖→底板模板安装→底板混凝土浇筑→侧墙、顶板内模安装→侧墙、顶板钢筋绑扎→侧墙、顶板外模安装→侧墙、顶板混凝土浇筑3、２操作工艺1.底板模板安装(１)模板选择:基础底板模板可采用组合钢模板或胶合板模板现场拼装。
对于周转次数多或有特殊要求的部位(变形缝、后浇带等),也可采用加工专用或组合式钢模板与钢支架,以适应特殊需要。
(2)底板吊模安装:墙体下部施工缝宜留于距底板面或梗斜以上不少于200mm~300mm 的墙身上,该部位采用吊模处理,吊模底部应采用同强度等级细石混凝土垫块与钢筋三角架支顶牢固。
(3)变形缝橡胶止水带加固:当结构底板变形缝部位设计有橡胶止水带时,应特别注意橡胶止水带的加固与就位正确,在结构内的部分通过加设钢筋支架夹紧,结构外的部分可采用方木排架固定。
边沟急流槽施工技术方案
边沟急流槽施工技术方案根据工程进展和计划要求，我们标段将进行浆砌排水沟、截水沟和边沟急流槽的施工。
以下是我们的施工技术方案：一、设计概况：当排水沟、边沟、截水沟内的水需要排入附近的自然水沟或涵洞时，我们需要设立急流槽。
急流槽采用C20混凝土现浇，为“U”型槽结构，混凝土厚度为10cm。
急流槽部分采用1：2的坡度，当急流槽较长时，我们会在每5-10m处设一道伸缩缝，伸缩缝宽1cm，缝内用沥青麻筋填塞。
急流槽上设有1m宽50cm高的防滑台，防滑台水平间距不大于3m。
出水部分设有4个消力坎分两排布置。
防滑台和消力坎均采用C20混凝土现浇。
边沟和急流槽的底部及两侧外壁铺设“二布一膜”防水土工布，外侧铺设高度为40cm。
土工膜下铺设10cm的砂垫层。
二、施工前的准备：1.我们已经组织技术人员熟悉图纸及有关资料，并召开技术交底会。
2.施工前首批原材料已进场，并检验合格。
所用的原料来自具有一定规模的正规生产厂家，水泥每个批次都带有出厂合格证。
3.大部分边沟已砌筑完毕，并得到监理工程师的认可。
4.施工配合比已做出，并得到试验监理工程师的认可。
5.人员安排：我们项目部安排了经验丰富的施工队进行施工，并配有专业的质检工程师负责，以保证施工质量。
三、施工工艺：1.流程图2.工艺要求：收集检验报告取样检验材料进场场地平整施工放样复核放样桩位点开挖基槽土方挖防滑平台铺设土工布及砂垫层现浇C20混凝土槽现浇消力坎洒水养生技术资料整理1.开挖前做好放样定位工作，画好边线，尽量做到不超挖，如超挖必须挖台阶用机械夯实。
2.急流槽开挖及整修成型后，铺设“二布一膜”防水土工布。
接边沟的急流槽底部和两侧外壁铺设“二布一膜”防水土工布，外侧铺设高度为40cm。
接排水沟的急流槽，梯形部分全断面铺设，矩形部分外侧铺设高度为40cm。
土工布之间采用10cm 缝合接缝。
3.复合土工布采用Ⅱ级无纺土工织物，技术要求满足《公路土工合成材料应用技术规范》（JTJ/T 019-98）、《公路土工合成材料试验规程》（JTJ/T 060）及《公路土工试验规程》（JTJ/T 051）的相关规定。
边沟、排水沟、截水沟施工方案
一、边沟、排水沟、截水沟、急流槽、拦水带
1）．根据设计图纸，测出边沟（截水沟、排水沟、急流槽）的位置、断面尺寸及开挖深度，并挂好线。
2）．土质基坑采用人工配合挖掘机开挖，石质基坑采用小型风钻爆破，人工辅助挖掘机开挖，自卸汽车运输。
3）．人工清理并修整基坑。
4）．制作安装沟型断面样板，并挂好线，制作砂浆配合比标志牌。
5）．采用挤浆法浆砌片石。
根据施工配合比严格控制砂浆拌合；片石大面朝下，丁顺结合，面石经精心修整，错缝砌筑。
实验室现场取样制作砂浆试件。
6）．勾缝采用M7.5砂浆，勾凹缝。
砂浆初凝后，对已完砌体进行覆盖洒水养护，养护时间不小于14天。
急流槽、平台排水沟施工方案
G316平梁至涧池段公路改建工程LJ-1标合同段（K0+000～K10+100）急流槽、平台排水沟施工技术方案核工业长沙中南建设工程集团公司G316平梁至涧池段公路改建工程LJ-1标二〇一七年四月目录目录 0一、工程概况 (1)二、施工要求 (3)三、施工机械设备及人员配置 (4)1、现场人员配置表 (4)2、机械设备表 (4)四、施工计划安排 (4)五、施工工艺及流程 (4)1、测量放线 (4)2、基槽开挖 (5)3、施工准备 (5)4、急流槽、平台排水沟砼浇筑方法 (5)六、安全文明工期保证措施 (6)1、工期保证措施 (6)2、安全文明施工措施 (7)七、质量保证措施 (7)1、保证工程质量技术组织措施 (7)2、主要分项工程质量控制点及具体措施 (8)八、环境保护措施 (8)急流槽施工方案一、工程概况本合同段在路堑及填方边坡均按照设计要求设置急流槽，急流槽共有两种，一种为进水接排水沟或截水沟，出口接排水沟、构筑物及自然沟渠，一种为进水接边沟，出口接排水沟、构筑物及自然沟渠。
急流槽：采用C20现浇混凝土，路基排水急流槽共有C20现浇混凝土44.79m³，平台排水沟急流槽共有C20现浇混凝土35.88m³，工程内容：施工放样-基槽的开挖-急流槽浇筑-养生等。
路基排水工程数量表（急流槽）平台排水沟：采用C20现浇混凝土，本标段共设计两处K8+690～K8+740右侧第一级平台排水沟，长50m，K8+955～K9+040右侧第一级平台排水沟，长85m，平台排水沟共有C20现浇混凝土16.2m³。
路基排水工程数量表（平台排水沟急流槽）路基排水工程数量表(平台排水沟)二、施工要求1、技术交底在开工前，由项目总工按照设计文件、施工规范及质量检验标准对技术人员、施工人员进行技术交底，进一步提高他们的业务能力和操作水平，各级人员需依照技术交底中的相关要求和说明严格执行和落实，严格控制工程质量。
路基边沟、排水沟、截水沟施工标准
路基边沟、排水沟、截水沟施工标准1 排水沟、边沟、截水沟的测量放样应适当加密施工放样点,确保沟体线形美观、顺适，并按设计要求设置沉降缝。
2 路基排水应按设计及规范要求施工，依照实际地形选择合适的位置将地面水和地下水排导出路基外，并与自然水系相衔接。
3 截水沟应在路基施工前先施工，截水沟加固后，在山坡上方一侧的砌体与山坡上体连接处,容易产生渗漏水，应严格进行夯实和防渗处理，特别是地质不良地段、土质松软路段、透水性大或岩石裂隙较多地段，截水沟应采取沟底、沟壁、出水口加固措施,以防止顺山坡下来的水渗入而影响山体稳定.4 截水沟顶面应略低于自然坡面，若遇冲沟应设缺口将水导入截水沟。
5 截水沟的长度超过500m时应设置出水口，将水引入自然河沟或桥涵进水口.截水沟的出水口，宜设置排水沟、急流槽或跌水，与其他排水设施平顺衔接。
6 截水沟出水口一般应设深度不小于1m的截水墙或消能设施，以免出水口在水流作用下损坏;排水系统应完善,不得随意排放或直接冲刷边坡或路基。
7 边沟、排水沟施工放样一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进出水口衔接顺畅。
8 为防止边沟水流满溢或冲刷,应尽可能利用当地的有利地形条件，采取相应措施，将边沟水流分段设置出水口排出路基外.三角形边沟每段长度不宜超过200 m，多雨地区梯形边沟每段长度不宜超过300m。
9 边沟纵坡应与弯道路段沟底纵坡平顺衔接，不允许弯道内侧有积水或外溢现象。
弯道外侧边沟深度应适当加深。
10 排水沟长度不宜过长,以免流量过大造成漫溢，一般不超过500m。
11 排水沟的出水口应用跌水和急流槽将水流引入路基以外或桥涵构造物处。
12 沟槽开挖接近设计标高时，应留出5～10cm由人工修整至设计标高,确保边沟、排水沟的边坡平整、稳定,严禁贴坡。
沟槽开挖后,需进行沟底高程复测，确保沟底纵坡衔接平顺。
13 施工建设期间永久性排水应与临时排水相结合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作内容
人机配组
工程数量
序号
费用名称
一
人工费
1001001
人工
工序成本费用计算表
公路工程
编号
混凝土边沟排水沟截水沟，急流槽，现浇 混凝土
单
位
1304.15 10m3
现浇混凝土：1）组合钢模板安装、拆除、修理、涂脱模剂； 2）钢筋除锈、成型、电焊、绑扎；3）混凝土配运料、拌和、 运输；预制混凝土：1）木模板制作、安装、拆除、修理、涂脱 模剂；2）钢筋除锈、成型、电焊、绑扎；3）混凝土配运料、 拌和、运输；预制块铺砌：1）拌运砂浆2）预制块就位、铺砌 、勾缝、填缝、养护
1
单位
单价
元
工日 106.28
单位量
合计量
定 额 定额单价 数 量 总 价
1498.55
1498.55
14.100 1498.55 14.100 1498.55
二
材料费
元
2333.30
2333.30
1501003
M10水泥砂浆
m3
190.00
0.00 0.000 0.00
1503007
普C20-32.5-2
m3
5505012
碎石（2cm）
m3
2.72 87.38 88.35
12.000 32.64 5.000 436.90 8.360 738.61
12.000 5.000 8.360
32.64 436.90 738.61
5509001
32.5级水泥
t
307.69
3.213 988.61 3.213 988.61
合计 四 五 六 七 八 九
编制：
工料机小计 企业管理费
利润 税金 不含税综合单价 含税综合单价
%
9.00
%
7.00
%
9.00
3879.87
审核：
3879.87 3879.87 349.19 296.03 407.26 4525.10 4932.36
时间
m3
315.00
0.00 0.000 0.00
1517001
预制构件
m3
0.00
0.00 0.000 0.00
2001001
HPB300钢筋
t
3333.33
0.00 0.000 0.00
2001002
HPB400钢筋
t
3247.86
0.00 0.000 0.00
2001022
20-22号铁丝
kg
4.79
7801001
其他材料费
元
1.00
14.900 14.90 14.900 14.90
三 8005002 8099001
机械使用费
强制式混凝土搅拌机 出 料量L 250以内
小型机具使用费
元 台班 元
177.86 1.00
48.02 0.270 48.02
0.00
0.270 0.000
48.02 48.02 0.00
0.00 0.000 0.00
2003025
钢模板
t
5384.62
0.00 0.000 0.00
2003026
组合钢模板
t4700.85源自0.020 94.02 0.020 94.02
2009028
铁件
kg
4.53
6.100 27.63 6.100 27.63
3005004
水
m3
5503005
中（粗）砂 混凝土砂 浆用堆放
