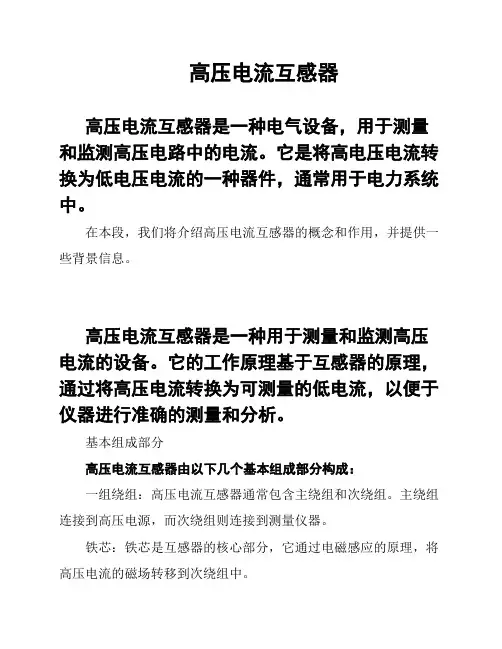

高压电流互感器

高压电流互感器高压电流互感器是一种电气设备，用于测量和监测高压电路中的电流。

它是将高电压电流转换为低电压电流的一种器件，通常用于电力系统中。

在本段，我们将介绍高压电流互感器的概念和作用，并提供一些背景信息。

高压电流互感器是一种用于测量和监测高压电流的设备。

它的工作原理基于互感器的原理，通过将高压电流转换为可测量的低电流，以便于仪器进行准确的测量和分析。

基本组成部分高压电流互感器由以下几个基本组成部分构成：一组绕组：高压电流互感器通常包含主绕组和次绕组。

主绕组连接到高压电源，而次绕组则连接到测量仪器。

铁芯：铁芯是互感器的核心部分，它通过电磁感应的原理，将高压电流的磁场转移到次绕组中。

绝缘材料：高压电流互感器的绝缘材料在工作时起到绝缘作用，确保电流传输的安全性。

工作时的安全性措施在高压电流互感器的工作过程中，需要注意以下安全性措施：绝缘保护：由于高压电流的特性，必须使用合适的绝缘材料和绝缘包装，以确保测量和传输过程中的安全。

安装固定：高压电流互感器的安装必须牢固可靠，以避免任何摇晃或松动，从而降低潜在的危险和错误读数的可能性。

人员保护：工作人员在操作高压电流互感器时，应遵循相关的安全操作规程，并采取适当的个人防护措施。

请注意，在实际应用高压电流互感器时，应遵循相关的安全规范和标准，确保工作的安全性和准确性。

在这篇文档中，我们将探讨高压电流互感器的应用领域，包括电力系统、工业场所和实验室等。

我们还会提及一些具体的应用案例，并说明如何选择合适的型号和规格。

高压电流互感器主要应用于以下领域：电力系统：高压电流互感器在电力系统中广泛应用，用于测量和监测高压电流。

它们可以帮助电力公司监控电网的运行状态，并确保高压线路的安全运行。

工业场所：高压电流互感器在工业场所中用于检测和测量高压电流，保护设备和工人的安全。

它们被广泛应用于高压电机、变压器和发电机等设备的监测和控制。

实验室：高压电流互感器在实验室中用于进行电力实验和研究。

高压电流互感器

五、电流互感器的二次额定电流
电流互感器的二次额定电流如何选择?
电流互感器二次电流的选择主要决定于经济技术
比较。在相同一次额定电流，相同额定输出容量的情
况下，二次电流采用5A时，其体积小，价格便宜，但电缆及接入同样的二次设备时，二次负载将是1A的25倍。
五、电流互感器的二次额定电流
电流互感器的二次额定电流如何选择?
⑵光电式电流互感器：通过光电变换原理实现电流变换
一、电流互感器的分类
4.按电流变比分
⑴单电流比电流互感器：即一、二次绕组匝数固定，电流比不能改变，只能实现一种电流变换的互感器 ⑵多电流比电流互感器：即一次绕组或二次绕组匝数可以改变，电流比可以改变，可以实现不同电流比变换 ⑶多个铁芯电流互感器：这种电流互感器有多个各自具有铁芯二次绕组，以满足不同精度的测量和多种不同的继电保护装置的需要。为了满足某些装置的要求，其中某些二次绕组具有多个抽头
一、电流互感器的分类
1.按用途分
TP类(TP意为暂态保护)保护用电流互感器：该类电流互感器的准确限值是考虑一次电流中同时具有周期分址和非周期分量，并按某种规定的暂态工作循环时的峰值误差来确定的。该类电流互感器适用于考虑短路电流中非周期分量暂态影响的情况，包括TPS、TPX 、TPY TPZ级。
• 智能电网：就是电网的智能化，也被称“电网2.0”。
–集成的、高速双向通信网络； –运用先进的传感和测量技术、设备技术、控制方法以及决策支持系统技术； –实现电网的可靠、安全、经济、高效、环境友好和使用安全的目标。 • 形象描述：有插座的地方就有能源，有插座的地方就有信息互动。消费者既可以是电力客户，也可能成为风能、太阳能、氢电池、生物沼气灯小型电力供应商。

高压电流互感器

高压电流互感器概述高压电流互感器（High Voltage Current Transformer）是一种专门用于测量高压电力系统中电流的装置。

它可以将高电压的电流信号转换为低电压的信号，以满足检测、测量、控制、保护、计量等电力系统功能需求。

高压电流互感器一般分为电流互感器和电压互感器两种，而本文主要介绍电流互感器。

原理电流互感器的工作原理是基于电磁感应的。

当高压线路中的电流通过互感器的一侧线圈时，就会在另一侧感应出与原电流成比例的电流。

这样，电流互感器就能将原本难以测量的高电流信号转化为在测量仪器范围内方便测量的低电流信号。

结构电流互感器的结构通常由铁芯、一次侧线圈、二次侧线圈、外壳、支架等几个部分组成。

其中，铁芯是互感器最为重要的组成部分之一，其材质通常为硅钢板或纯铁心。

一次侧线圈和二次侧线圈各自固定在铁芯上，通过铜箔或铜线相连接，并由支架固定整体装在互感器外壳内。

分类根据互感器输出信号的电流等级和应用领域的不同，电流互感器可以分为多个不同的分类。

1.按输出信号电流等级分：100A、500A、1000A、2000A、5000A等2.按应用领域分：保护性互感器、计量互感器、采样互感器、信号互感器等3.按使用环境分：户外互感器、户内互感器、GIS互感器等4.按结构特点分：油浸式互感器、干式互感器、母线互感器等应用电流互感器是电力系统中不可缺少的基础设备之一，其主要应用领域包括：1.保护与控制：在电力系统中，电流互感器常用来保护和控制变压器、发电机、线路等设备的运行，并实现对电路中电流和功率的控制。

2.计量与结算：电力公司通过电流互感器中转换出来的低电流信号实现对电网中的电能进行精确的测量，以方便计量与结算。

3.监测与诊断：电流互感器能够帮助电力系统实时监测设备的状态，并根据电流信号的变化提供相应的诊断信息，以预防和避免设备的故障和损坏。

总结高压电流互感器的作用在电力系统中不可忽视。

通过电流互感器，我们可以方便地获取高压线路中的电流信息，并将其转化为易于测量和控制的低电流信号。

电流互感器(TA)二次侧开路产生高压的根本原因

电流互感器（TA ）二次侧开路产生高压的根本原因运行中的电流互感器二次侧如果发生开路，会在二次侧断口处产生一定的高压。

如果流过电流互感器的负荷较大时，甚至肉眼可见在断口处发生火花电弧。

该电弧容易造成人身伤害，可能烧毁接线端子引起火灾，也可能造成继电保护误动。

有人认为电流互感器类似于一个变压器，一次侧只有一匝，二次侧成百上千匝，类似于一个升压变压器。

这个升压变压器把一次侧导体上的压降 U 变换到二次侧而产生高压U2。

如图1.I 一次电流UU2如果上述说法成立的话，那给二次绕组接上负载Z后（如图2），二次侧仍然会传变一个高压 U2。

这显然与事实不符，实际在二次侧负载运行时，二次侧实际上只有非常低的电压。

图1图2也有人认为电流互感器二次侧开路的时候，全部一次电流用于励磁，缺少二次电流的去磁作用，使得电流互感器铁芯饱和，造成二次高压。

一次电流I二次电压图3图3是电流互感器开路时的等效电路图。

可知二次侧开路时，断口电压就是一次电流I 在励磁阻抗Zm 上的电压降。

U2=I1×Zm ;而当电流互感器铁芯饱和时，励磁阻抗Zm 是降低的，所以饱和不会使二次侧产生高压。

还有一种说法认为在电流互感器饱和的瞬间，也就是在基本磁化曲线的拐点处，因 E=dØ/dtdØ/dt 在拐点处不可导，造成波形畸变而产生高压。

如图4电流互感器开路产生高压的真实原因是励磁电流过大导致铁芯磁通快速上升。

对此有两个误区。

一个是拐点并非是一个瞬时的点，而是一个区域，在这个区域内，磁通是可导的。

另外，在拐点附近区域，斜率是明显偏小的，虽然此时磁通Ø很大，但其变化率dØ/dt却很小;这也说明在饱和瞬间的磁通不是二次侧产生高压的原因。

一次电流图5图4如图5，当一次设备流过电流I,二次侧感应出的电流i对铁芯的磁通起去磁作用。

在电流互感器没有饱和的区域，铁芯中的磁通是很小的。

根据E=4.44ωNΦ, E即为二次侧电压。

高压电流互感器原理

高压电流互感器原理
高压电流互感器是一种用于测量高压电流的装置。

它的原理基于法拉第电磁感应定律，根据高压电流线圈与次级线圈之间的电磁耦合来实现电流的测量。

高压电流互感器通常由一个主线圈和一个次级线圈组成。

主线圈由高导磁材料制成，一端与高压电源相连，另一端接地。

主线圈的长度和截面积通常要比待测电流所通过的导线要大。

次级线圈则位于主线圈的附近，它也是由高导磁材料制成。

次级线圈中通过的电流与主线圈中通过的电流成正比。

在次级线圈中产生的感应电动势通过连接线路传递到检测仪表中，进而实现电流的测量。

当高压电流通过主线圈时，由于主线圈与次级线圈之间的电磁耦合，导致次级线圈中产生感应电动势。

根据法拉第电磁感应定律，感应电动势与导线中通过的电流成正比。

为了提高测量精度，通常在次级线圈中使用了多层绕组和铁芯来增加线圈的磁通量。

这样可以进一步增强次级线圈中感应电动势的大小。

高压电流互感器通常与检测仪表一起使用，检测仪表能够测量次级线圈中的感应电动势，并根据互感器的标定参数将感应电动势转换为对应的电流数值。

总而言之，高压电流互感器通过主次线圈之间的电磁耦合来测量高压电流，利用法拉第电磁感应定律完成测量过程。

高压电流互感器

We must take into account the Joule effect (temperature rise) in the primary and secondary windings. 我们必须考虑在一次绕组和二次绕组中的焦耳效应。（合计小于180W） The emitting of heat will be limited by core housing, the combined highest temperature rise should be considered. 受到铁心外壳对散热的限制，最高温升必须予以综合考核
2
膨胀器头部铁心一次端子板一次导体头部外壳铁心保护壳高强瓷套器身支持钢管电容均压层二次端子内部故障短路电流接地线接地端子二次端子箱底座密封板
为电网提供一流产品
3
油/纸绝缘电流互感器
油膨胀盒的油量和温度均受到严格控制！绝缘油的膨胀系数 : 0.07% / °C 每个膨胀盒最小容积和最大容积，可有14升绝缘油弹性量，可保证 OSKF 550 在最低温度下（如－25℃）和最高运行温度下（105℃），满足全工况油膨胀要求。膨胀盒德多少取决于，总体设备内部充油量。
Temperature 温度 [°C]
50
75
100
Um 252~550 kV
介质损耗随含水量和温度的提高而急剧增大
Water < 20 ppm
在正常条件下，纸中的含水量为8-10%。通过真空干燥处理后，含水量降到0.1%以下。
15
油/纸绝缘电流互感器
器身绝缘真空干燥工艺过程
真空干燥工艺过程对器身绝缘的质量及其重要。
上海雷兹采用传统的两步干燥工艺法。常态下绝缘纸含有大量水分，在高温高真空的处理过程中，纸层的高度失水（原来绝缘纸含水8％左右，下降到0.2%，失水约20L）一定使器身绝缘体起皱和移位，就像股埃及的Mummy。在器身首次真空干燥后，对不符合技术要求的绝缘体发生的位移和皱褶予以修正。然后整体装配后，再进行第二次真空干燥和注油。两次干燥工艺的工艺过程较长，制造成本较高。但内在质量却得到了保证，辛苦在雷兹，利在用户。其实，其它互感器公司采用总体装配后一次真空干燥注油的工艺方法，这种绝缘变形和位移也同样存在，由于已经完全装配完成，不能在修正了。雷兹的OSKF油浸式电流互感器的工艺是非常严格的，采用小型卧式真空烘箱，对升温过程和真空过程都有严格的工艺要求，对每台的工艺数据都严格控制。工艺记录卡

高压电流电压互感器

LB7-220（GY）（W1.W2.W3），LB7-245（TA，TH）（GY）（W1.W2.W3）
LB6-110（GY）（W1.W2.W3），LB6-132（TA，TH）（GY）（W1.W2.W3）
LVB-110（GY）（W1.W2.W3），LVB0132，145（TA，TH）（GY）（W1.W2.W3）
0.5/10P
33
LZZBJ1(A)-10(GY)W1
(B.C)/3
10-500/5
0.5/0.5/10P
600-1250/5
0.5/0.5/10P
1500-2000/5
0.5/0.5/10P
2500-3150/5
0.5/0.5/10P
34
LZZBJ1(A)-10(GY)W1
(B.C)/4
10-500/5
0.5/10P
54
LZZBJ18-10/150b/2（AS12/150b/2）
10-500/5
0.5/10P
600-1250/5
0.5/10P
1500-2500/5
0.5/10P
55
LZZBJ18-10/150b/4（AS12/150b/4）
10-500/5
0.5/10P
600-1250/5
0.5/10P
5-1000/5
0.5/10P
1200-1600/5
0.5/10P
2000-2500/5
0.5/10P
52
LZZBJ12-10(A.B.C)
10-500/5
0.5/10P
600-1000/5
0.5/10P
1200-3150/5
0.5/10P
53
LZZBJ12-10D

220k电流互感器结构

220k电流互感器结构
220k 电流互感器具有特殊的结构和设计，以满足高精度、高稳定性的电流测量和保护需求。

以下是其主要结构特点：
1. 铁芯结构：220kv电流互感器采用全密封的磁芯结构，由高导磁材料制成，以确保在大电流下具有良好的磁通密度和低的饱和磁通。

2. 绕组结构：采用多级绕组结构，分为一次绕组和二次绕组。

一次绕组直接连接至高压电网，承受220k的高压电流；二次绕组则连接至电流互感器，用于测量和保护电流。

3. 绝缘结构：采用高绝缘材料和结构设计，确保在高压和大电流下具有优异的绝缘性能，防止短路和地电流对人身和设备造成危害。

4. 冷却结构：采用自然风冷或强迫风冷结构，以确保在高温和大电流下保持良好的冷却效果，防止过热和损坏。

总之220k电流互感器具有特殊的结构和材料设计，能够满足高精度、高压力、高稳定性和高安全性的电流测量需求。

高压电流互感器的选择

电流互干器该如何选择？文章类别：强电设计与施工网站目录: 网站首页—> 强电设计与施工转载自：[求助]：电流互干器该如何选择？好象没听说过要考虑短路电流的，如果发生短路，断路器应该瞬跳的，瞬时过电流应该对互感器影响不大吧，这是俺的个人理解，不知对否？根据负荷电流选择电流互感器，根据短路电流校验电流互感器的动热稳定。

电流互感器变比的选择在10kV配电所设计的过程中，10kV电流互感器变比的选择是很重要的，如果选择不当，就很有可能造成继电保护功能无法实现、动稳定校验不能通过等问题，应引起设计人员的足够重视。

10kV电流互感器按使用用途可分为两种，一为继电保护用，二为测量用；它们分别设在配电所的进线、计量、出线、联络等柜内。

在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。

例如笔者就曾发现：在一台630kV A站附变压器(10kV侧额定一次电流为36.4A)的供电回路中，配电所出线柜内电流互感器变比仅为50/5（采用GL型过电流继电器、直流操作）,这样将造成电流继电器无法整定等一系列问题。

对于继电保护用10kV电流互感器变比的选择，至少要按以下条件进行选择:一为一次侧计算电流占电流互感器一次侧额定电流的比例; 二为按继电保护的要求; 三为电流互感器的计算一次电流倍数mjs小于电流互感器的饱和倍数mb1;四为按热稳定; 五为按动稳定。

而对于测量用10kV电流互感器的选择,因其是用作正常工作条件的测量，故无上述第二、第三条要求；下面就以常见的配电变压器为例，说明上述条件对10kV电流互感器的选择的影响，并找出影响电流互感器变比选择的主要因素。

一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为: N=I1RT /(0.7*5);I1RT ----变压器一次侧额定电流, A；变压器容量/17.32/3.5(60.62)=变比NN----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kV A变压器按此原则选择时,电流互感器的最大变比：400kV A I1RT =23A N=6.6 取40/5=8500kV A I1RT =29A N=8.3 取50/5=10630kV A I1RT =36.4A N=10.4 取75/5=15800kV A I1RT =46.2A N=13.2 取75/5=151000kV A I1RT =57.7A N=16.5 取100/5=201250kV A I1RT =72.2A N=20.6 取150/5=301600kV A I1RT =92.4A N=26.4 取150/5=30从上表可以看出, 对于630kV A变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64/5=72.8%。

110KV干式电流电压互感器项目简介

110kV干式电流互感器调研报告一、概况目前国内电网的110kV高压电流互感器,主绝缘方式有:油浸式、六氟化硫、有机绝缘薄膜包绕干式三种。

油浸式电流互感器的一次绕组和二次绕组均装在一个充满绝缘油的容器中，其绝缘易老化，抗污闪能力差，其内部产生电弧放电时会造成绝缘裂解，从而释放出大量可燃气体易引起火灾和爆炸，且器身容易渗油。

六氟化硫高压电流互感器的一次绕组和二次绕组均装在一个充满SF6的容器中，其在电场易产生电晕，放电时会分解出F、S22 SF2等多种有毒带腐蚀性的气体，泄漏时会威胁工作人员生命安全。

上述两种互感器在运行中容易造成环境污染，需经常进行检测维修，既不环保又不经济。

110kV干式电流互感器是继油浸式和SF6高压电流互感器后的一种新型高压电流互感器，将低压贯穿式电流互感器套在“U”形干式高压套管上，通过箱体和机械紧固件组合在一起。

它具有无瓷（瓷套），无油（变压器油），无气（SF6）等特点。

它主要由一次绕组、二次绕组、箱体和硅橡胶伞群等组成（外形见图1），弥补了油浸式和SF6互感器存在的上述不足，满足了无油、无气、无瓷、耐污防爆、免维修的要求，已经在电网中得到推广使用，而且成为高压电网的主流产品。

图1油浸式、SF6 与干式高压电流互感器的性能比较见下表二、产品结构介绍这种干式互感器采用有机绝缘薄膜作主绝缘，主绝缘中有长度和位置逐渐变化的三个电屏，它们共同构成电容性均在结构上实现绝缘要求。

一次绕组由一次导体，接线端子，刚性骨架，绝缘层，电容屏，外护套硅橡胶伞群及地屏引出线构成（见图2）。

二次绕组套装在一次绕组上，在二次绕组及其引线管上包固体绝缘材料。

图2 结构图图2中：1指一次绕组；2指连接器；3指二次绕组；4指外壳一次导体通常用纯铜棒或铜绞合线（根据单匝或多匝结构确定），其导电截面积则根据额定电流和短路电流的要求选取，接线端子一端与一次导体连接，一端与变电站的线路连接。

刚性骨架是用不导磁的钢管折成U字型。

高压电流互感器

高压电流互感器什么是高压电流互感器？高压电流互感器，简称电流互感器，是一种用于测量高电流的电气设备。

它通常用于电力系统中，用来适配电流传感器和仪表的不同电流等级。

高压电流互感器的原理高压电流互感器的原理是利用互感器的基本原理，即通过磁性耦合的作用，把高电流传送到仪表中，进行电流的测量和显示。

互感器是由铁心、线圈和外壳组成的。

铁心由铁片叠压而成，铁心上绕有一定匝数的主线圈，电流经过主线圈，产生磁通量。

当铁心中间插入一根带电导线时，在主线圈中将产生感应电势，通过这个原理，互感器成为一种测量电流的传感器。

高压电流互感器分两种：铁芯和非铁芯，铁芯互感器结构简单，线圈绕制在铁心上，具有小体积、重量轻的特点，而非铁芯互感器则是充分利用铁心外壳的磁通量来提高传递电流的能力。

高压电流互感器的分类1.根据使用场合不同，可以将电流互感器分为接地式电流互感器、非接地式电流互感器和整并电流互感器。

2.根据分界值不同，可以将电流互感器分为一次侧额定电流和二次侧额定电流互感器。

3.根据结构形式不同，可以将电流互感器分为R型电流互感器、T型电流互感器，简形式电流互感器和整形电流互感器。

高压电流互感器的应用高压电流互感器的主要应用是测量电力系统中的高电流，以及传递信号为后段仪表和保护装置提供正确的电流信号。

具体的应用场景包括：1.电力系统中的电流测量。

2.发电机侧的电流测量。

3.变电站中的电流测量。

4.母线架电流测量。

高压电流互感器的注意事项在使用高压电流互感器的过程中，需要注意以下事项：1.采用相应的电流互感器来匹配采集仪表和保护装置，确保电流测量的准确性和稳定性。

2.采用不同类型的电流互感器来满足不同应用场合的需求。

3.根据品质和使用周期的变化，定期检测和维护电流互感器。

总的来说，高压电流互感器是电力系统中非常重要的测量设备，它可以保障电路在流过高电流时的正确控制和保护，确保电力系统的稳定运行。

高压低压配电柜的电流互感器的选型与安装指南

高压低压配电柜的电流互感器的选型与安装指南高压低压配电柜作为电力系统中的重要组成部分，承担着对电流进行检测和测量的关键任务。

而电流互感器作为一种非常常见的电力测量设备，其选型与安装对于保证电力系统的稳定与正常运行至关重要。

本文将结合实际情况，就高压低压配电柜中电流互感器的选型与安装进行详细的介绍和指导。

一、电流互感器的选型1. 根据额定电流选择互感器级别在选购电流互感器时，首先需要了解系统中的额定电流范围。

根据配电柜的额定电流以及电流测量范围，选择合适的互感器级别。

一般来说，电流互感器的额定电流应略大于或等于系统的额定电流，以保证测量的准确性和稳定性。

2. 考虑电流互感器的精度等级电流互感器的精度等级是指其在测量电流时的准确性和误差范围。

根据工程实际需要，选择合适的精度等级。

一般来说，对于对电流测量要求较高的系统，如重要的生产线或关键设备，可以选择高精度等级的互感器，以提高测量的准确性。

3. 考虑电流互感器的负载特性电流互感器在使用中会产生一定的负载，因此需要考虑其负载特性，如额定负载阻抗、负载容量等。

根据实际负载需求，选择具有合适负载能力的互感器，以确保其正常运行和准确测量。

4. 考虑电流互感器的绝缘性能和耐久性作为一种电力设备，电流互感器的绝缘性能和耐久性是非常重要的。

在选购时，需要确保电流互感器具有良好的绝缘性能，能够适应电力系统的工作环境，并具有较长的使用寿命。

同时，还需注意互感器的防护等级和耐久性，以满足实际使用的需求。

二、电流互感器的安装指南1. 安装位置的选择电流互感器的安装位置应尽量接近电流测量点，以减小电流变换时的误差。

同时，应避免阳光直射、潮湿、有腐蚀性气体或灰尘较多的环境，以确保互感器的安全和正常运行。

2. 安装导线的注意事项在安装互感器时，应尽量缩短导线的长度，减小电流传输时的电阻和电感，以提高测量的准确性。

同时，还需注意导线的绝缘性和接触良好，确保测量信号的传输和接收的稳定性。

电流互感器分类和作用

电流互感器分类和作用
根据电流互感器的不同分类标准，可以分为以下几类：
1.按照功能分类：
2.按照结构分类：
3.按照用途分类：
电流互感器主要有高压变电站用互感器、中压箱变用互感器、配电用
互感器和电子装置用互感器四种。

其中，高压变电站用互感器用于电压等
级在110kV以上的高压电气设备；中压箱变用互感器用于电压等级在
35kV至110kV之间的中压电气设备；配电用互感器用于电压等级在
0.33kV至35kV之间的配电装置；电子装置用互感器主要用于电流采样和
电流保护等电子装置中。

1.测量电流：
2.为电力系统提供保护：
3.用于电力系统的控制和监控：
4.减小电力系统的损耗：
在电力输电和配电过程中，电流互感器能够将高电压的电流转换为低
电压的小电流，从而减小电力系统中的电能损耗。

这对于提高电力系统的
效率和节能降耗具有重要意义。

综上所述，电流互感器是电力系统中不可或缺的重要设备，它既能够
准确测量电流，又能够为电力系统的保护、控制和监控等提供可靠的支持。

随着电力系统的发展和电能计量技术的进步，电流互感器的应用前景将更加广阔。

高压220KV母线电流互感器的选择

高压220KV母线电流互感器的选择额定电压为220KV，计划选LCWB7-220W型电流互感器，其主要技术参数如下表所示：表6-9 LCWB7-220W型电流互感器主要技术参数流比正常工作电流大1/3。

热稳定电流31.5KA、动稳定电流为80KA。

1.一次回路额定电压：220KV2.一次回路额定电流的选择（变比的选择）：仍选主变至220KV母线处的断路器所安电流互感器进行校验。

此时CT的最大持续工作电流在为：Imax= 1.05PN/ UNcosΦ=(1.05x200x1000)/(0.85x3x220)=648.38ACT变比应选1250/53.准确度级的选择：由于互感器要供给计费电能表用，所以全部选用0.5级即可满足。

一般测量仪表与保护装置宜分别接于不同的二次绕组。

当一个二次绕组的容量不能满足要求时，可将两个二次绕组串联使用或两个CT串联。

4.母线CT二次负荷有：电流表，有功功率表，无功功率表，三相三线有功电能表及三相三线无功电能表。

表6-10各项负荷统计表最大相负荷阻抗：ra=Pmax/22NI=2.55/25=0.102(Ω) CT为完全星形接线，连接线的计算长度为：LC=L L为电流互感器与测量仪表的距离，取60米。

Z2N=2ΩS≥ρ⨯L/( Z2N-ra-rc)=1.75x108-x60/(2-0.102-0.1) =1.01 x106-(m2)=1.01(mm2)选用标准截面为1.5mm2的铜线。

5.热稳定校验：I2 t t=（31.5）24⨯> Qk=16.336.122⨯）（热稳定满足要求。

6.动稳定校验：内部动稳定能力校验：ies=80(kA)> ish=33.17(KA)由于此电流互感器为瓷绝缘型电流互感器，固需校验外部动稳定。

Fal ≥0.5x1.73x107-2shial⨯=9.51 x10al5-Fal-作用于电流互感器瓷帽端部的允许力(N) 动稳定满足要求。

高压电流互感器的选择

电流互感器该如何选择？文章类别：强电设计与施工[求助]：电流互干器该如何选择？好象没听说过要考虑短路电流的，如果发生短路，断路器应该瞬跳的，瞬时过电流应该对互感器影响不大吧，这是俺的个人理解，不知对否？根据负荷电流选择电流互感器，根据短路电流校验电流互感器的动热稳定。

10kV电流互感器按使用用途可分为两种，一为继电保护用，二为测量用；它们分别设在配电所的进线、计量、出线、联络等柜内。

在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。

对于继电保护用10kV电流互感器变比的选择，至少要按以下条件进行选择：一为一次侧计算电流占电流互感器一次侧额定电流的比例；二为按继电保护的要求；三为电流互感器的计算一次电流倍数mjs小于电流互感器的饱和倍数mb1；四为按热稳定；五为按动稳定。

而对于测量用10kV电流互感器的选择，因其是用作正常工作条件的测量，故无上述第二、第三条要求；下面就以常见的配电变压器为例，说明上述条件对10kV电流互感器的选择的影响，并找出影响电流互感器变比选择的主要因素。

一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条件下，仪表的指示在量程的70%~100%处，此时电流互感器最大变比应为：N=I1RT /(0.7*5)；I1RT ----变压器一次侧额定电流，A；变压器容量/17.32/3.5(60.62)=变比N----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小，下面列出400~1600kV A 变压器按此原则选择时，电流互感器的最大变比：400kV A I1RT =23A，N=6.6 取40/5=8500kV A I1RT =29A ，N=8.3 取50/5=10630kV A I1RT =36.4A ，N=10.4 取75/5=15800kV A I1RT =46.2A ，N=13.2 取75/5=151000kV A I1RT =57.7A ，N=16.5 取100/5=201250kV A I1RT =72.2A ，N=20.6 取150/5=301600kV A I1RT =92.4A ，N=26.4 取150/5=30从上表可以看出，对于630kV A变压器，电流互感器的最大变比为15，当取50/5=10时，额定电流仅占电流量程36.4/50=72.8%。

110kV电流互感器

招标编号：40-B284C-D04 110千伏金银湖变电站工程110千伏电流互感器技术规范书中南电力设计院2003年10月目录1 总则1.1 标准1.2 投标书中应提供的资料图纸1.3 备品备件、专用工器具和仪表1.4 技术文件1.5 文件发送2 技术要求2.1 使用环境条件2.2 基本要求2.3 电气要求2.4 机械强度要求2.5 绝缘油2.6 镀锌和防锈2.7 其他3 试验附录1 备品备件附录2 专用工器具和仪表附录3 投标者应提供的技术数据及图纸资料附录3.1 技术数据一览表附录3.2 须提供的其他资料货物需求一览表1总则✧本技术条件的使用范围为110kV金银湖变电站110kV电流互感器。

它包括110kV电流互感器本体及辅助设备的功能设计、结构、性能、安装等方面的技术要求。

✧本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。

承包方应提供符合本技术条件书和国家标准及行业标准的产品。

✧本技术条件书为订货合同的附件，与合同正文具有同等效力。

✧投标者应生产过三套或以上同类产品，并已成功运行3年及以上；应通过ISO9000认证。

✧本技术条件书以外的未尽事宜，应由采购方与承包方共同解决。

1.1 标准合同设备应至少符合且不限于以下最新版的国家标准:GB/T 5582 高压电力设备外绝缘污秽等级GB 311.1 高压输变电设备的绝缘配合GB 311.2～311.6 高电压试验技术GB 5583 互感器局部放电测量GB 11604 高压电器设备无线电干扰测试方法GB/T 13540 高压开关设备地震性能试验GB 507 绝缘油介电强度测定法GB 1208 电流互感器GB 2536 变压器油1.2 投标书中应提供的资料投标商应在投标书中提供下列技术文件资料：·产品两部鉴定文件。

·技术数据表和有关技术资料，详见附录3。

·设备外形尺寸图、组装图。

简述选择高压电流互感器的方法

简述选择高压电流互感器的方法
选择高压电流互感器的方法首先，要考虑互感器工作的技术要求，比
如电流互感器的变比、有效额定值和变比精度、测量高压电流范围、最大
安装环境温度、工作温度、超调比率、绝缘等级、耐压等，这些参数均会
影响电流互感器的性能及精度。

其次，要考虑对环境和安全的影响，即对污染物和爆炸物质的防护，
对电流互感器的外壳材料、防护等级以及绝缘等级做要求。

此外，要根据使用场合考虑安装方便性，如外形尺寸大小、安装方式、接线端子的数量和类型、互换性等，来确定电流互感器的外形和安装方式。

最后，根据使用费用来决定高压电流互感器的型号，比如传统的油浸
变压器、声学变比技术等，来选择最合适的型号。

总之，选择高压电流互感器要根据自身的需求，综合考虑技术要求、
环境及安全影响、安装方便性等，以及成本等因素，最后确定最合适的型
号及性能参数。

高压三相一体式电流互感器参数表

高压三相一体式电流互感器参数表
高压三相一体式电流互感器（High Voltage Three-phase Integrated Current Transformer）的参数表通常包括以下几个参数：
1.额定电流（Rated Current）：互感器所能测量的最大电流值，通常以安培（A）为单位。

2.准确等级（Accuracy Class）：用于表示互感器的测量准确度，通常以百分比的形式表示。

例如，准确等级为0.5表示互感器的测量误差小于等于0.5%。

3.额定频率（Rated Frequency）：互感器所能适用的电力系统频率，通常为50Hz或60Hz。

4.额定短时热电流（Rated Short-time Thermal Current）：互感器所能承受的最大瞬时电流
值，通常以安培（A）为单位。

5.额定短路持续时间（Rated Short-circuit Duration Time）：互感器能够承受的最大短路持续
时间，通常以秒为单位。

6.额定输出（Rated Output）：互感器所能输出的最大电压或电流值，通常以毫伏（mV）
或安培（A）为单位。

7.绝缘水平（Insulation Level）：互感器所采用的绝缘材料和结构，用于保证互感器的安全
可靠运行。

8.外形尺寸（Outline Dimension）：互感器的外形尺寸，通常包括长、宽、高等参数，用于
方便安装和布置。

以上参数是高压三相一体式电流互感器常见的参数，具体参数值会根据不同的互感器型号和应用需求而有所差异。
