信息系统分析(数据流程图)

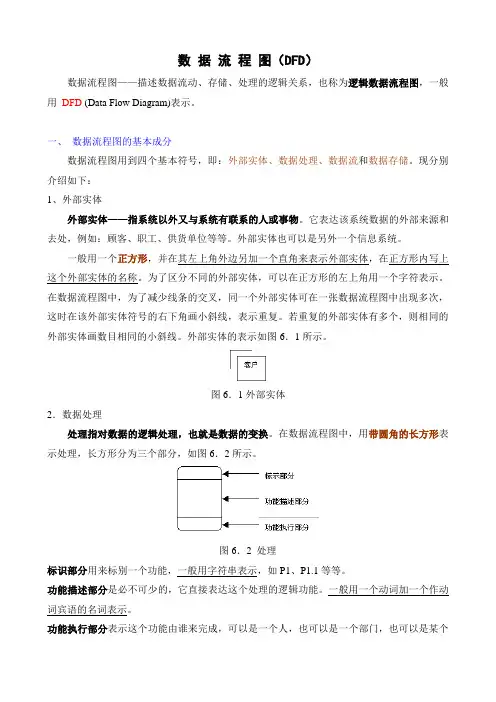

讲义：数据流程图dfd
数据流程图（DFD）数据流程图——描述数据流动、存储、处理的逻辑关系，也称为逻辑数据流程图，一般用DFD (Data Flow Diagram)表示。
一、数据流程图的基本成分数据流程图用到四个基本符号，即：外部实体、数据处理、数据流和数据存储。
现分别介绍如下：1、外部实体外部实体——指系统以外又与系统有联系的人或事物。
它表达该系统数据的外部来源和去处，例如：顾客、职工、供货单位等等。
外部实体也可以是另外一个信息系统。
一般用一个正方形，并在其左上角外边另加一个直角来表示外部实体，在正方形内写上这个外部实体的名称。
为了区分不同的外部实体，可以在正方形的左上角用一个字符表示。
在数据流程图中，为了减少线条的交叉，同一个外部实体可在一张数据流程图中出现多次，这时在该外部实体符号的右下角画小斜线，表示重复。
若重复的外部实体有多个，则相同的外部实体画数目相同的小斜线。
外部实体的表示如图6．1所示。
图6．1外部实体2．数据处理处理指对数据的逻辑处理，也就是数据的变换。
在数据流程图中，用带圆角的长方形表示处理，长方形分为三个部分，如图6．2所示。
图6．2 处理标识部分用来标别一个功能，一般用字符串表示，如P1、P1.1等等。
功能描述部分是必不可少的，它直接表达这个处理的逻辑功能。
一般用一个动词加一个作动词宾语的名词表示。
功能执行部分表示这个功能由谁来完成，可以是一个人，也可以是一个部门，也可以是某个计算机程序。
3．数据流数据流是指处理功能的输人或输出，用一个水平箭头或垂直箭头表示。
箭头指出数据的流动方向。
数据流可以是信件、票据，也可以是电话等。
一般说来，对每个数据流要加以简单的描述，使用户和系统设计员能够理解一个数据流的含义。
对数据流的描述写在箭头的上方，一些含义十分明确的数据流，也可以不加说明，如图6．3所示。
图6．3数据流4．数据存储数据存储表示数据保存的地方。
这里"地方"并不是指保存数据的物理地点或物理介质，而是指数据存储的逻辑描述。
管理信息系统数据流程图与业务流程图
管理信息系统数据流程图与业务流程图概述在管理信息系统（Management Information System, MIS）的设计和开发过程中，数据流程图和业务流程图是两个重要工具。
数据流程图用于描述信息系统中的数据流动和处理过程，而业务流程图则用于描述与业务相关的流程和活动。
本文将介绍这两种流程图的定义、用途以及如何使用Markdown文本格式来绘制。
数据流程图数据流程图是一种表示信息系统中数据流动和处理过程的图形工具。
它包括一系列符号和箭头，用于表示数据输入、处理和输出的过程。
数据流程图通常用于可视化信息系统的数据流动路径，帮助人们理解和分析系统的数据处理过程。
数据流程图的符号以下是一些常用的数据流程图符号：•实体符号（rectangle）：代表数据的源头或目标。
例如，一个实体符号可以表示一个数据库、文件或外部系统。
•过程符号（oval）：代表对数据进行操作或处理的过程。
例如，一个过程符号可以表示数据的转换、计算或验证。
•数据流符号（arrow）：代表数据在不同实体、过程之间流动的箭头。
例如，一个数据流符号可以表示数据从一个过程传递到另一个过程。
•数据存储符号（parallel lines）：代表数据的存储或持久化位置。
例如，一个数据存储符号可以表示一个数据库表或文件。
数据流程图的步骤以下是创建数据流程图的一般步骤：1.确定要建模的信息系统的范围。
2.识别信息系统中的实体（源头和目标）、过程和数据存储。
3.对每个实体、过程和数据存储确定其功能，并绘制相应的符号。
4.使用箭头将实体、过程和数据存储连接起来，表示数据的流动路径。
5.根据需要添加适当的标签和注释，以增加图的可读性。
示例数据流程图下面是一个简单的数据流程图示例：实体A --> 过程B --> 数据存储C^ || |+----------+在此示例中，实体A的数据流向过程B，然后进一步流向数据存储C。
箭头表示数据的流动方向。
医院管理信息系统分析报告（含业务流程图及数据流程图）[
医院管理信息系统分析报告组员：****************1.引言1.1摘要开发系统名称：医院管理信息系统目标：本文设计的医院管理系统在实际工作中目标达到以下作用：⑴降低了工作强度，提高了劳动效率，达到了事半功倍的效果。
⑵避免了统计错误，做到了资料详实，为决策提供了科学的根据。
⑶病人可以随时查询到当前的所有费用，让病人做到明白就医。
功能：⑴系统管理：设置本医院的一些基本信息和对其它软件模块的一些功能控制，比如：医院有哪些医生，有哪些科室，有哪些人员操作电脑，允许使用哪些模块等。
⑵门诊挂号⑶门诊收费：“门诊收费划价系统”是处理门诊病人消费记录的软件模块，安装在收费室的工作电脑上。
主要的功能有：处方划价与收费、诊疗项目的划价与收费、退费、操作员的结帐、及各种报表的查询与统计等，支持磁卡管理。
⑷住院管理：“住院病人管理系统”是处理住院病人诊治过程的软件模块，一般安装在收费室或住院记帐处的工作电脑上，主要进行“入院办理”“押金管理”“一日清单”“出院结算”“收入报表”等操作。
⑸药库管理：药品的入库、出库等管理以及库存查询等功能。
⑹药房管理：“药房管理系统”模块，一般安装在医院的药房中的工作电脑上，管理药房药品的“进销存”，它接收由“库房管理系统”的“出库”操作调拨而来药品并“核对”后增加库存，然后处理门诊病人和住院病人的处方，核对监督处方划价是否有误，进行“发药”操作进行减库存，并能统计开单医院的工作量。
⑺医嘱管理：此子系统包括门诊医嘱和门诊病历，完成医生对病人的病史记录、处方、检查、检验、治疗、处置、手术、收入院等全部医疗过程的计算机处理、存储和查询，可同时方便的接诊和处理多个病人。
采用多种病历模板，提高医生的工作效率。
⑻护士工作站：“护士工作站系统”是以处理“医嘱”为主的软件模块，一般安装在各病区的护士工作科室中，以“医嘱录入”的形式对本科室的在院病人进行“记帐”。
与“住院病人管理系统”共同对住院病人的诊治过程进行管理。
管理信息系统的系统分析流程图
L2 3
1 L1 2 L3 4
5
L4
42
L1 2.1
2.2 L2 2.2 L3 2.4 L4
画DFD指导原则
✓2.分解的深度与宽度 ➢DFD深度和宽度没有绝对标准,视系统复杂程度而定 ➢每个加工分解最好不要超过7+2个子加工。
43
画DFD应注意的问题
✓3.对于加工 ✓表示对数据进行操作,如“处理选课单” 、“生 成发票” ✓加工编号,说明这个加工在层次分解中的位置(分 层DFD) ✓加工的命名
3.如果第一层仍很复杂需对其继续分解,得到第二层
DFD,编号DFD/2,加工编号分别为P1.1、P1.2,P2.1,P2.2..; 直到分到都是基本加工为止。
4.对草图进行检查和合理布局,是否有遗漏/重复/冲突。 5.装配数据流图总图。
24
顶层 1层
DFD的分层表示
S
(基本系统模型)
2
1
3
(系统的子功能)
35
36
画DFD举例
✓ 画出储蓄所储蓄业务的DFD ➢ 经调查,该储蓄所处理系统能完成储户的存/取款要求
处理。如果是存款,如果是新储户,则将该储户数据记 入存款帐文件;如果是老储户,则按储户编号在存款帐 中查找该记录,填写存款额并修改余额;如果是取款,先 检查是否超支。存/取款后应修改存款帐和储户存折, 将存折交给储户。
37
Step1 画出顶层DFD
存取款单 P0 新存折 储户 存折 储蓄管理
储户
顶层DFD
38
DFD/1
存取款单
P1
存折 划分业务类型
存款单 存折
取款单 存折
非法取款单
P2
存款处理

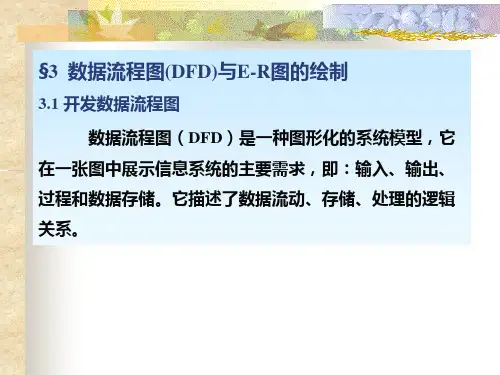

数据流程图
一旦把数据流程图中的四种成份都分离出来之后，就可 着手绘制系统的数据流程图了。数据流程图的绘制也是采 用自顶向下的方法，由粗到细，逐层细化，最后形成一套 完整的拟建系统的数据流程图。
D1 库存信息
仓管
事务
1.0
员
B 1 A
C
2 F
E
4G
3 D
对加工3细化 的子图：
3.3 E
3.1
缺少C
3.2 D
加工3
处理编号
处理的编号原则： 子图图号为分解的父图中的处理号,
同级子图在最后数字以序号区别。
顶层
（不编号）
S
1层 1
2层 2.1
2.2 2.3
2 3
3.1
3.2
分解的程度
分解的深度与层次： 按功能情况定，一般设深度为3-5； 如超过5个加工最好分解画，否则容易出错。
怎样画DFD 了解DFD的特性 画分层DFD
1） DFD的特性
与程序流程图不同，DFD不表示程序的控制结构，只 描述数据的流动
DFD分成多层(子图、父图概念)表示, 从而逐步展开 数据流和功能的细节。
顶层 1层
DFD的分层表示
S
(基本系统模型)
2
1
(系统的子功能)
3
2层 2.1
2.2 2.3
在E-R图中矩形代表数据实体，连接矩形的直线代表 数据实体间的关系。
考虑处理：问题给出“采购部需要报表”，因此 必须有一个用于产生报表的处理。输入事务的结果 是改变材料库存量，然而任何改变数据的操作都是 处理，因此对事务进行的加工是另一个处理。
信息系统分析与设计第三章业务流程图和数据流程图
采购申请单
P1
处理订 单
D1 采购订单
P4 汇总统计结果
汇总统
经理
计
供应商
财务部门
P2
收货管 理
采购退货单 采购退货单
P3
申请收 付款
D1 采购订单
供应商
采 购 退 货 单
送货单
P2.1 检验商品
不合格商品信息
合格商品信息
P2.2
编制采购 退货单
P2.3
编制采购入库 申请单
库存部门
采购入库申请单
D4 采购入库申请单
数据存储的地方 避免处理与处理之间的直接联系，以保持数据处理的独立性 就整个数据流程图而言，数据存储有输入有输出
编号一般用D+数字，如D1
编 号
文件名称
确定关联图 关联图——非常概括地反映出信息系统最主要的逻辑功能、外部实体、输入和输出数据流。内容应尽可能
少，使人立即知道系统的主要功能和组成部分 自顶而下，逐层分解，直至所有单元成为基本处理单元 分解自然，保持功能的一致性 上层分解的快些，下层分解的慢些 在不影响以理解性时，层数尽可能少
以采购部的数据流图
采购部
库存信息 库存与需求查询
用户需求
缺货明细
制定购货计划
订货计划表
采购部
采购收货单
发货
供货商
验货
不合格货单
合格货单
仓库
验货
流水库存账 目
采购部
库存信息 库存与需求查询
用户需求
缺货明细
制定购货计划
订货计划表
采购部
采购收货单
发货
供货商
验货
不合格货单
合格货单
仓库
(完整版)管理信息系统数据流程图和业务流程图
审核 财务总 监
部门总 审核 监
采购通知单
财务部
S1 物料采购信息
F4验收单
财务部
P4 收货处理
P1
编制采购 通知单
F1采购通知 单
P2
审核采购 通知单
F1采 购通 知单
F3发货单
供应商
F2采购信息
P3 处理采购单
S2
库存信息
10．某公司加班申报及核对流程描述如下： 班组长每天在加班前填写本组人员加班申报表，由部门主管签字批准后提交给行政助理修改加班记录；班组长填报前日加班异常表，由部门主管签
R=15% ，否则看该客户是否为 20 年以上老客户，是则折扣率 R=10%，不
请绘制决策树。
决策表（共 7 分）
决策规则号
1 2 34
条件 交易额少于等于 50000
Y N NN
客户无欠款
-- Y N N
客户是 20 年以上老顾客
-- -- Y N
采取 的行 动
R=0 R=5% R=10%
× ×
×
5 年工作经验以
上，并且是营销专业毕业的研究生，则直接进入四面，有
5 年工作经验以上，是营销专业毕业的本科生，则进入三面，如果是非营销专业的研究生则进
入二面，否则进入一面；如果工作年限低于
5 年，营销专业毕业的硕士研究生进入三面，营销专业毕业的本科生进入二面，非营销专业的人员进入一面。
管理信息系统数据流程图详解PPT
它通过图形符号将系统中的数据 流、数据存储、数据处理和数据 源等元素进行抽象表示。
数据流程图的作用
描述系统功能和数据处理 流程
数据流程图能够清晰地展示系统中的数据处 理流程，帮助理解系统的功能和运作方式。
发现和解决系统问题
通过绘制数据流程图，可以发现系统中的瓶颈、冗 余数据处理等问题，为优化系统提供依据。
系统设计
基于数据流程图，可以进行系统架构 设计、数据库设计、功能模块划分等 ，确保系统能够满足业务需求。
系统实施与测试阶段
编码实现
开发人员根据数据流程图进行编码实现，确保系统功能与数据流程图一致。
系统测试
通过数据流程图进行测试用例设计，对系统的功能和数据流进行全面测试，确保系统质 量。
系统运行与维护阶段
数据流程图是团队之间沟通的桥梁，有助 于不同背景和专业的人员理解系统的数据 需求和逻辑。
简化分析
需求明确
通过数据流程图，可以对系统进行简化分 析，快速识别出数据流的关键路径和瓶颈 。
数据流程图能够明确地表达数据处理和数 据流动的需求，为后续的系统设计、开发 和测试提供依据。
数据流程图的缺点
手工绘制
外部实体表示数据流程图中的数据来 源和数据去处，通常用矩形表示，标 明实体名称和描述。
例如，客户、供应商、银行等都可以 作为外部实体。
数据流
数据流表示数据在系统中的流动路径， 通常用箭头表示，标明数据流名称和 描述。
数据流描述了数据的传递过程，包括 数据的输入、处理和输出。
处理逻辑
处理逻辑表示系统对数据的处理过程，通常用圆圈表示，标明处理逻辑的名称和 描述。
06
管理信息系统数据流程图的发展 趋势与展望
发展趋势
管理信息系统数据流程图详解
数据流程图图例：
a
2020/11/5
管理信息系统
2
外部项 （S）
指不受系统控制，在系统以外的事物或人，它表达了该 系统中数据的外部来源或去处。如图所示：
a
e
b
a
顾 客
供 应 商
顾 客
外部项
2020/11/5
重复的外部项
管理信息系统
3
• 源点和终点(又称端点)是系统外的实体，称作外部项。它 们存在于环境之中，与系统有信息交流，从源点到系统 的信息叫系统的输入；从系统到终点的信息称系统的输 出。同—个端点可以是人或其它系统。在DFD中引入源 点和终点是为了便于理解系统，所以不需要详细描述它 们。它们可有编号，以“S”开头。
数据流（F）
数据的流动方向，可以是多个记录、组合项或基本项。数据流的符号最
简单，一个箭线（水平箭头或垂直箭头）。
出 /入 库 单
修改
F F
库存
库管员
库存帐
查询要求 查询 库存
回答
2020/11/5
管理信息系统
5
数据流的描述
合格订货单
合格订货单
计算应收款
编制 财务 报表
经理
数据流的描述
不需要描述的数据流
A C
B
A
1D
3E G6
C
B 2F5
图0
L G
M
N P 图2
3 1
Q G
R
L
…
.3
S
M
图2.1
.2
数据流图的绘制原则
• 绘制数据流图的主要原则
• （1）明确系统界面。 • （2）自顶向下逐层扩展。 • （3）合理布局。 • （4）数据流图绘制过程，就是系统的逻辑模型的形成
管理信息系统第六章系统分析--数据流程图的画法
数据流程图1.定义：是一种能全面描述信息系统逻辑模型的主要工具。
用少数几种符号反映信息在系统中的流动、处理和存储情况。
2.特点：抽象性：表现在它完全舍去了具体的物质，只剩下数据的流动、加工处理和存储。
概括性：表现在它可以把信息中的各种不同业务处理过程联系起来，形成一个整体。
3.符号库存台帐数据存储外部实体处理数据流外部实体：指本系统之外的人或单位，凡本系统之外的人或单位，都可以称为外部实体。
数据流：表示流动着的数据，它可以是一项数据，也可以是一组数据，也可以用来表示对数据文件的存储操作。
处理（功能）：又称功能。
数据存储：指通过数据文件、文件夹或账本等存储数据。
4.某企业成品销售管理的数据流程图。
销售科负责成品销售及成品库管理。
该科计划员将合同登记人合同台帐，并定期根据合同台帐查询库存台帐，决定是否可以发货。
如果可以发货，则填写出库单交成品库保管员。
保管员按出库单和由车间送来的入库单填写库存台帐。
出库单得另外两联分送计划员和财务科。
计划员将合同执行情况登入合同台帐。
销售部门的负责人定期进行销售统计并上报厂办。
数据流程图如下：5. 画出银行储蓄存取款过程数据流程图储户将填好的存（取）单及存折送交分类处理处。
分类处理安三种不同情况分别处理。
如果存折不符或存（取）单不合格，则将存折及存（取）单直接退还储户重新填写；如果是存款，则将存折及存款单送交存款处处理。
存款处理处取出底帐登记后，将存折退还给储户；如果是取款，则将存折及取款单送交取款处理处，该服务台取出底帐及现金，记账后将存折与现金退给储户。
从而完成存（取）款处理过程。
试按此画出数据流程图。
数据流程图如下：。
(整理)管理信息系统-教务系统分析,数据字典,流程图
第1章前言在学校，教务管理工作是非常重要的一项工作，它负责整个学校的日常教学安排，学生的学籍管理等等.以前都是人工进行操作.随着学校规模扩大，教务处的教务管理工作量大大加重。
随着计算机应用的发展，教务工作者急切希望能够将大部分繁琐的工作交由计算机来处理，减轻人工的压力并提高工作效率。
近年来，随着社会对人才需求的不断提高，以培养人才为根本目标的教育教学活动正在进行前所未有的改革,因此对教学管理提出来了更高的要求.用传统的人工方法进行愈来愈多的教务管理工作，不但效率低下，而且容易出错，浪费大量的人力财力.为了提高教务工作的效率,很多单位、部门、公司都曾着手开发了教务管理软件，但由于各高校具体情况不同，管理方法也存在很大差异,很难做出一套各高校普遍实用的教务管理软件。
鉴于此，依据我校具体设置、管理方法，以教学计划和师生管理为核心，制作一套实用性强的教务管理系统就显得十分重要了，从而以技术的现代化，使我校教学管理向科学化、合理化、规范化推进.第7章系统概述2.1系统特点随着教育的发展，学校的教育方针政策逐渐改变：学生自主选择专业及专业方向与课程的选修机制、实验预约、成绩审核、学分制等管理方式的改革向传统管理软件提出了新的挑战。
高校教务管理工作是高等教育中的一个极为重要的环节，是整个院校管理的核心和基础。
面对种类繁多的数据和报表，手工处理方式已经很难跟上现代化管理的步伐，教务管理系统的出现较好地解决了一些问题.教务系统有以下这些特点:（1)高效性。
加快了信息发布速度，减少了人力的开销，缩短了从采集到发布的时间周期,而且由于管理周期缩短和人力开销的减少，可以在高校信息化中获得更多的好处。
（2）高实用性。
由于教务管理工作不同于其它行业的管理工作，管理软件在市场上没有专业的管理软件；找软件开发公司单独开发软件所需费用又太高，至少需要几千元，并且实用性不强,日后的维护升级等问题也不易解决。
教务管理信息系统并不需要特别高的配置，编写管理信息系统的软件在市面上也十分便宜。
管理信息系统数据流程图案例
数据处理逻辑的实现
数据处理逻辑设计
根据管理信息系统的需求，设计 相应的数据处理逻辑，包括数据 筛选、整合、转换等操作。
算法实现
根据数据处理逻辑，选择合适的 算法进行实现，提高数据处理效 率和准确性。
数据存储
将处理后的数据存储在数据库或 其他存储介质中，以便后续查询 和使用。
数据展示界面的设计
界面布局
提高业务效率
优化后的业务流程能够更加高效地处理数据和信 息，提高业务处理的效率和响应速度。
提升业务决策水平
准确、及时的数据处理和分析能够为业务决策提 供有力支持，提高决策的科学性和准确性。
05
总结与展望
本次案例的收获与不足
收获
通过本次案例，我们深入了解了管理信息系统数据流程图的绘制方法和应用场景，掌握了数据流程图的绘制技巧 和规范，提高了对信息系统的理解和分析能力。
03
数据输出设计需考虑数据可视化效果，提高数据的可
读性和易用性。
03
数据流程图实现
数据源的选择与连接
数据源选择
根据管理信息系统的需求，选择合适的数据源，如数据库、API接 口、文件等。
数据连接
建立数据源与系统之间的连接，确保数据能够顺利传输到系统中。
数据清洗
对传入的数据进行清洗和预处理，确保数据的准确性和完整性。
减少数据错误
通过数据流程图的规范化和标准化，可以减少数据 输入和处理的错误，提高数据的准确性。
数据质量监控
数据流程图可以作为数据质量监控的工具， 及时发现和解决数据质量问题，确保数据的 准确性和可靠性。
优化业务流程
业务流程优化
通过数据流程图的分析和优化，可以发现业务流 程中的瓶颈和低效环节，进而进行优化和改进。
数据流图&数据流程图-百度百科
数据流图百科名片数据流图（Data Flow Diagram）：简称DFD，它从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程，是结构化系统分析方法的主要表达工具及用于表示软件模型的一种图示方法。
目录编辑本段简介数据流图是结构化分析方法中使用的工具,它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。
数据流图英文缩写DFD（Data Flow Diagram）它是描绘信息流和数据从输入移动到输出的过程中所经受的变换。
数据流图从数据传递和加工的角度，以图形的方式刻画数据流从输入到输出的移动变换过程。
数据流程图包括：a．指明数据存在的数据符号，这些数据符号也可指明该数据所使用的媒体；b．指明对数据执行的处理的处理符号，这些符号也可指明该处理所用到的机器功能；c．指明几个处理和（或）数据媒体之间的数据流的流线符号；d．便于读、写数据流程图的特殊符号。
在处理符号的前后都应是数据符号。
数据流程图以数据符号开始和结束（除9．4规定的特殊符号外）编辑本段数据流数据流是一组数据。
在数据流图中数据流用带箭头的线表示，在其线旁标注数据流名。
在数据流图中应该描绘所有可能的数据流向，而不应该描绘出现某个数据流的条件。
加工（处理）在数据流图中加工用圆圈表示，在圆圈内写上加工名。
一个处理框可以代表一系列程序、单个程序或者程序的一个模块。
编辑本段组成元素数据流图数据流程图中有以下几种主要元素：→：数据流。
数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。
如订票单由旅客姓名、年龄、单位、身份证号、日期、目的地等数据项组成。
由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。
□：数据源（终点）。
代表系统之外的实体，可以是人、物或其他软件系统。
○：对数据的加工（处理）。
《管理信息系统》系统分析(数据流程分析)
一、数据流程分析含义与特征1.数据流程图的定义（Data Flow Diagram，DFD）数据流程图是一种能全面地描述信息系统逻辑模型的主要工具，它可以用少数几种符号综合地反映出信息在系统中的流动、处理和存储情况。
2.数据流程图的特征（1）抽象性在数据流程图中具体的组织机构、工作场所、人员、物质流等等都已去掉，只剩下数据的存储、流动、加工、使用的情况。
这种抽象性能便于我们总结出信息处理的内部规律性。
（2）概括性把系统对各种业务的处理过程联系起来考虑，形成一个总体。
而业务编程图只能孤立在分析各个业务，不能反映出各业务之间的数据关系。
二、数据流程分析基本符号和绘制1、数据流程图的基本图例符号：（1）外部实体：是指在所研究系统外独立于系统而存在的，但又和系统有联系的实体，它表示数据的外部来源和去向。
（2）数据流：表示流动着的数据，用带有名字的箭头表示。
（3）数据存储：指逻辑意义上的数据存储环节，即信息系统处理功能需要的、不考虑存储的物理介质和技术手段的数据存储环节。
（4）处理逻辑（加工）：是对数据进行的操作，包括变换数据的组成和在原有的数据内容基础上增加新的内容。
2.数据流程图画法采用自顶向下，逐层分解的方法。
也就是说，数据流程图是分层次的，绘制时，先将整个系统按总的处理功能画出顶层的流程图，然后逐层细分，画出下一层的数据流程图。
对于具体的数据流程图，首先确定有哪些外部实体、处理逻辑、数据流（输入、输出等）、存储文件等，之后依业务顺序画出草稿，然后修改，核实。
绘制步骤：（1）绘制数据流程图首先从系统的最高层开始，在这个层次上把系统看作一个整体来处理，以便能看出系统与外部的情况。
编号为0。
加工编号为0。
（2）顶层图绘制完成后，按照业务处理过程对顶层图的处理（加工）进行分解，得到的数据流程图为第一层图，编号为1。
加工编号为1，2，3等。
（3）如果第一层图中的加工仍然较复杂，则应对这些加工进行更进一步的分解，绘制出第二层数据流程图。
信息系统需求分析流程图
信息系统需求分析流程图信息系统需求分析是信息系统开发过程中非常重要的一步，它的目标是明确用户需求，为开发团队提供明确的方向和目标。
本文将介绍信息系统需求分析的流程图，并详细解析每个步骤。
流程图一：用户需求获取用户需求获取是信息系统需求分析的第一步，它的目标是与用户进行有效的沟通，准确地了解用户的需求。
具体步骤如下：1. 确定需求获取的方式：可以通过面对面的访谈、问卷调查、观察等方式获取用户需求。
根据具体情况选择适合的方式。
2. 进行需求访谈：与用户面对面进行访谈，主要目的是获取用户的工作流程、业务需求等信息。
3. 设计问卷调查：设计合适的问卷，并向用户发放，收集用户对信息系统的期望和需求。
4. 观察用户操作：通过观察用户的工作过程和操作习惯，获取对信息系统的需求。
流程图二：需求分析与整理需求分析与整理是在获取用户需求后，对所有的需求进行梳理和整理，确保所有的需求都被记录下来并准确地理解。
具体步骤如下：1. 收集需求：将上一步中获取到的用户需求记录下来，包括文字描述、功能需求、性能需求等。
2. 需求分类：对收集到的需求进行分类，分为基本需求、附加需求、优先需求等。
3. 需求整理：整理需求，去除冗余和重复的需求，确保需求的准确性和完整性。
4. 验证需求：和用户进行反馈，确认整理后的需求是否准确地反映了用户的期望和需求。
流程图三：需求分析与建模需求分析与建模是在需求整理后，将需求进一步具体化、明确化，为系统设计提供依据。
具体步骤如下：1. 需求细化：将整理后的需求进行细化，明确每个需求的具体内容和表达方式，以便于后续的系统设计。
2. 数据建模：根据需求，进行数据建模，包括实体-关系模型、数据流图等，明确系统中的数据流动和关系。
3. 功能建模：根据需求，进行功能建模，明确系统的各个功能模块和功能之间的关系。
4. 接口建模：根据需求，进行接口建模，明确系统与外部系统之间的接口需求和交互方式。
流程图四：需求确认与评审需求确认与评审是在需求建模后，与用户进行沟通和确认，确保需求的准确性和完整性。
信息系统逻辑模型数据流程图
信息系统逻辑模型数据流程图数据流程图（Data Flow Diagram，DFD / Data Flow Chart）数据流程图概述数据流程图（DFD）是一种能全面地描述信息系统逻辑模型的主要工具，它可以用少数几种符号综合地反映出信息在系统中的流动、处理和存储情况。
数据流程图是表示操作或数据的方向。
数据流图有四种基本图形符号：∙箭头：表示数据流；∙圆或椭圆：表示加工；∙双杠：表示数据存储；∙方框：表示数据的源点或终点。
数据流程图的基本成分系统部件包括系统的外部实体、处理过程数据存储和系统中的数据流四个组成部分如下图所示：1,外部实体外部实体指系统以外又和系统有联系的人或事物，它说明了数据的外部来源和去处，属于系统的外部和系统的界面。
外部实体支持系统数据输入的实体称为源点，支持系统数据输出的实体称为终点。
通常外部实体在数据流程图中用正方形框表示，框中写上外部实体名称，为了区分不同的外部实体，可以在正方形的左上角用一个字符表示，同一外部实体可在一张数据流程图中出现多次，这时在该外部实体符号的右下角画上小斜线表示重复.2,处理过程处理指对数据逻辑处理，也就是数据变换，它用来改变数据值。
而每一种处理又包括数据输入、数据处理和数据输出等部分。
在数据流程图中处理过程用带圆角的长方形表示处理，长方形分三个部分，标识部分用来标识一个功能，功能描述部门是必不可少的，功能执行部门表示功能由谁来完成。
3,数据流数据流是指处理功能的输入或输出。
它用来表示一中间数据流值，但不能用来改变数据值。
数据流是模拟系统数据在系统中传递过程的工具。
在数据流程图中用一个水平箭头或垂直箭头表示，箭头指出数据的流动方向，箭线旁注明数据流名。
4,数据存储数据存储表示数据保存的地方，它用来存储数据。
系统处理从数据存储中提取数据，也将处理的数据返回数据存储。
与数据流不同的是数据存储本身不产生任何操作，它仅仅响应存储和访问数据的要求。
在数据流程图中数据存储用右边开口的长方条表示。
医院管理信息系统分析报告(含业务流程图及数据流程图)
《医院管理信息系统》需求分析报告报告名称医院管理信息系统专业计算机科学与技术班级2011级(1)班姓名***学号*********指导教师***1 引言1.1摘要开发系统名称：医院管理信息系统目标：本文设计的医院管理系统在实际工作中目标达到以下作用：⑴降低了工作强度，提高了劳动效率，达到了事半功倍的效果。
⑵避免了统计错误，做到了资料详实，为决策提供了科学的根据。
⑶病人可以随时查询到当前的所有费用，让病人做到明白就医。
功能：⑴系统管理：设置本医院的一些基本信息和对其它软件模块的一些功能控制，比如：医院有哪些医生，有哪些科室，有哪些人员操作电脑，允许使用哪些模块等。
⑵门诊挂号⑶门诊收费：“门诊收费划价系统”是处理门诊病人消费记录的软件模块，安装在收费室的工作电脑上。
主要的功能有：处方划价与收费、诊疗项目的划价与收费、退费、操作员的结帐、及各种报表的查询与统计等，支持磁卡管理。
⑷住院管理：“住院病人管理系统”是处理住院病人诊治过程的软件模块，一般安装在收费室或住院记帐处的工作电脑上，主要进行“入院办理”“押金管理”“一日清单”“出院结算”“收入报表”等操作。
⑸药库管理：药品的入库、出库等管理以及库存查询等功能。
⑹药房管理：“药房管理系统”模块，一般安装在医院的药房中的工作电脑上，管理药房药品的“进销存”，它接收由“库房管理系统”的“出库”操作调拨而来药品并“核对”后增加库存，然后处理门诊病人和住院病人的处方，核对监督处方划价是否有误，进行“发药”操作进行减库存，并能统计开单医院的工作量。
⑺医嘱管理：此子系统包括门诊医嘱和门诊病历，完成医生对病人的病史记录、处方、检查、检验、治疗、处置、手术、收入院等全部医疗过程的计算机处理、存储和查询，可同时方便的接诊和处理多个病人。
采用多种病历模板，提高医生的工作效率。
⑻护士工作站：“护士工作站系统”是以处理“医嘱”为主的软件模块，一般安装在各病区的护士工作科室中，以“医嘱录入”的形式对本科室的在院病人进行“记帐”。
管理信息系统数据流程图详解
EX2
仓库
缺货通知单
订货
催货单
供货单位
订货单
取货通知
订货合同单
EX3：请根据以下储蓄所存款过程画出数据流程图：储户将填写好的存款单、存折和存款交储蓄所，查对储户帐，将不合格的存款单退给储户重填，合格的存款单交存款处理，处理时要修改储户帐，并将存折交还储户，而将存款放入现金库。
实验项目三：
*
*
管理信息系统
绘制数据流图举例 (1）储户将填好的取款单、存折交银行，银行做如下处理： ①审核并查对帐目，将不合格的存折、取款单退回储户，合格的存折、取款单送取款处理。 ②处理取款修改帐目，将存折、利息单、结算清单及现金交储户，同时将取款单存档。
画出银行取款处理数据流图。 第一步，画出关联数据流图。注意，现金是实物，不能作为数据流。
数据流程图图例：
*
*
管理信息系统
外部项 （S）
指不受系统控制，在系统以外的事物或人，它表达了该系统中数据的外部来源或去处。如图所示： 外部项 重复的外部项
*
*
管理信息系统
源点和终点(又称端点)是系统外的实体，称作外部项。它们存在于环境之中，与系统有信息交流，从源点到系统的信息叫系统的输入；从系统到终点的信息称系统的输出。同—个端点可以是人或其它系统。在DFD中引入源点和终点是为了便于理解系统，所以不需要详细描述它们。它们可有编号，以“S”开头。
订货报表
图 (a) 订货系统的顶层数据流程图
考虑处理：问题给出“采购部需要报表”，因此必须有一个用于产生报表的处理。输入事务的结果是改变材料库存量，然而任何改变数据的操作都是处理，因此对事务进行的加工是另一个处理。 考虑数据流：系统把订货报表送给采购部，因此订货报表是一个数据流；仓库需要将每笔事务输入到系统中，显然事务是另一个数据流。
信息系统分析工工具
汽车配件公司：第一层数据流程图
配件库存
1 订货单 顾客 发货单 处理 业务 发货单 订货单 供应 商
汽车配件公司：第二层数据流程图
向供应商的订货单
订货单
1－ 1
销售
到货通知
1－ 2
采购
订货单
顾客
发货单
发货单
供应 商
应 付 款 通 知
收 据
配件库存
1－ 3
会计
应用举例
某订货系统功能说明如下：
假设某一企业采购部门每天需要一张订货报表，报表 按材料编号排序，报表中列出所有需要再次订货的材 料。对于每种需要再次订货的材料应列出下列数据： 材料编号、名称、订货数量、目前价格（或参考价 格）、主要供应单位、第二供应单位等。材料入库或 出库称为事务，通过放在仓库的CRT终端把事务报告 给订货系统。当某种材料的库存数量少于库存量临界 值时就应该再次订货。
订货报表 供应商
D5供应商
产生报表
CRT
顶层数据流程图的绘制：首先应根据系统 可行性分析确定的范围和目标、用户的需 求，划定系统的界面。界面内的，作为具 体分析的系统；界面外的、与系统有数据 联系的部门和事物，则视为外部实体。
低层次数据流程图 ： 在顶层数据流程图的基础上，将处理 功能（逻辑功能）逐步分解，可得到不同 层次的数据流程图。
4.考虑数据存储。从问题的阐述中，可以看出产
生报表和处理订单、处理事务这两个处理在时间上 明显不匹配，每当有一个事务 / 订单发生时就必须立 即处理事务，而每天只产生一次订货报表。因此，
用来产生订货报表的数据必须存放一段时间，也就 是应该有一个数据存储。 另外，“当某种材料的库
存数量少于库存量临界值时就应该再次订货”，这 个事实意味着必须 在某个地方有材料库存量和库存 量临界值这样的数据 。因此，需要有一个保存清单 的数据存储。 此外，考虑到订货报表中的材料编号和供应商信息， 也应有相应的数据存贮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验内容及要求：
1. 根据下述借书处理过程绘制数据流程图。
读者交索书单,首先查找书库文件,如无书通知读者, 有书再查读者.通过查询读者记录文件,查看是否有人阅读,如果有人阅读通知读者, 无人阅读通知取书.取书后通知读者借书成功, 并做修改读者记录处理。
2．供应商送来发货单及货物，供应科作如下处理：
（1）审核发货单。
经核对合同文件，将不合格的发货单及货物退回供应商。
（2）处理到货。
对货物进行质量检验，将不合格货物和发货单退给供应商；检查合格的货物开入库单，将入库单及货物存档和入库，并向财务科发出付款通知，发货单存档。
请根据以上提供的信息绘出数据流程图。
（考研题）
3.储户将存折和填好的取款单一并交给银行工作人员检查；工作人员则需核对款帐.存折和取款单，若发现不符应退回储户；核对合格后将存折和取款单送交取款处理，处理时要修改存款账户，处理的结果是将存折.利息单和现金交储户，同时将取款单存档。
