电容的ESR

电容的ESR

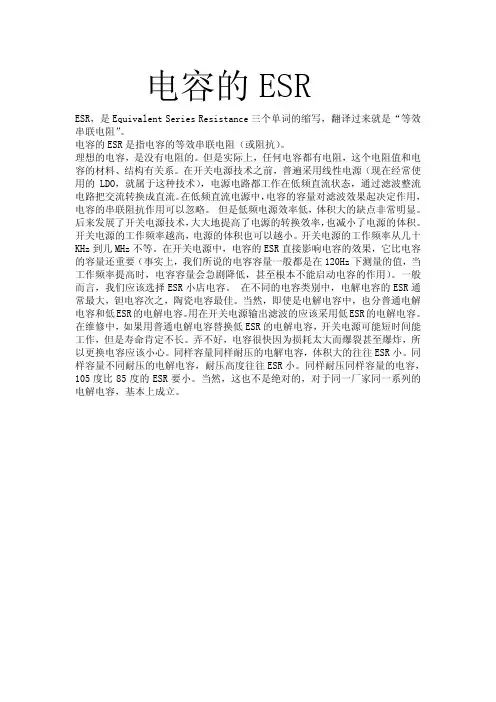

电容的ESRESR,是Equivalent Series Resistance三个单词的缩写,翻译过来就是“等效串联电阻”。

电容的ESR是指电容的等效串联电阻(或阻抗)。

理想的电容,是没有电阻的。

但是实际上,任何电容都有电阻,这个电阻值和电容的材料、结构有关系。

在开关电源技术之前,普遍采用线性电源(现在经常使用的LDO,就属于这种技术),电源电路都工作在低频直流状态,通过滤波整流电路把交流转换成直流。

在低频直流电源中,电容的容量对滤波效果起决定作用,电容的串联阻抗作用可以忽略。

但是低频电源效率低,体积大的缺点非常明显。

后来发展了开关电源技术,大大地提高了电源的转换效率,也减小了电源的体积。

开关电源的工作频率越高,电源的体积也可以越小。

开关电源的工作频率从几十KHz到几MHz不等。

在开关电源中,电容的ESR直接影响电容的效果,它比电容的容量还重要(事实上,我们所说的电容容量一般都是在120Hz下测量的值,当工作频率提高时,电容容量会急剧降低,甚至根本不能启动电容的作用)。

一般而言,我们应该选择ESR小店电容。

在不同的电容类别中,电解电容的ESR通常最大,钽电容次之,陶瓷电容最佳。

当然,即使是电解电容中,也分普通电解电容和低ESR的电解电容。

用在开关电源输出滤波的应该采用低ESR的电解电容。

在维修中,如果用普通电解电容替换低ESR的电解电容,开关电源可能短时间能工作,但是寿命肯定不长。

弄不好,电容很快因为损耗太大而爆裂甚至爆炸,所以更换电容应该小心。

同样容量同样耐压的电解电容,体积大的往往ESR小。

同样容量不同耐压的电解电容,耐压高度往往ESR小。

同样耐压同样容量的电容,105度比85度的ESR要小。

当然,这也不是绝对的,对于同一厂家同一系列的电解电容,基本上成立。

esr等效串联电阻

esr等效串联电阻

esr等效串联电阻esr,即等效串联电阻,是指在电容器电极材料中存在的电阻,它在交流电路中起到重要作用。

本文将介绍什么是esr,它对电路的影响以及如何选择合适的电容器。

首先,我们来了解一下什么是esr。

在电容器中,电极材料和电解质的特性会导致一定的电阻产生。

这个电阻被称为等效串联电阻(esr)。

esr是一个很小的电阻,通常以欧姆为单位。

然而,在某些情况下,esr的影响会变得非常显著。

esr的存在会导致电容器在交流电路中出现能量损耗,并引起温度升高。

这是因为esr会限制通过电容器的交流电流,使电容器不能完全充电或放电。

这样,电容器就无法正常工作,甚至可能对电路产生负面影响。

那么,esr与电路有哪些关系呢?esr的值与电容器的尺寸、导电材料的特性以及电解液的性质有关。

在高频电路中,esr会导致电容器无法正常工作,甚至可能引起电路的震荡。

因此,在设计电路时,需要特别注意esr的值。

为了避免esr对电路的影响,我们需要选择合适的电容器。

首先,我们应该选择esr较小的电容器。

通常,固态铝电解电容器和固态钽电解电容器的esr较小,适用于高频电路。

其次,我们应该选择工作电压适当的电容器,以防止电容器因超过其额定电压而引起故障。

最后,我们还应该选择电容器具有良好稳定性和长寿命的特点。

总之,esr作为电容器中的等效串联电阻,在交流电路中起到重要作用。

它会导致电容器不能正常工作,并对电路产生负面影响。

因此,在设计电路时,我们需要选择esr较小的电容器,并注意其工作电压、稳定性和寿命等特性。

通过合理选择电容器,我们可以确保电路的正常运行,提高其性能和可靠性。

等效串联电阻与电感ESR、ESL

等效串联电阻与电感ESR、ESL

由ESR引发的电路故障通常很难检测,而且ESR的影响也很容易在设计过程中被忽视。

简单的做法是,在仿真的时候,如果无法选择电容的具体参数,可以尝试在电容上人为串联一个小电阻来模拟ESR的影响,通常的,钽电容的ESR通常都在100毫欧以下,而铝电解电容则高于这个数值,有些种类电容的ESR甚至会高达数欧姆。

ESR值与纹波电压的关系可以用公式V=R(ESR)×I表示。

这个公式中的V 就表示纹波电压,而R表示电容的ESR,I表示电流。

可以看到,当电流增大的时候,即使在ESR保持不变的情况下,纹波电压也会成倍提高。

2.等效串联电感ESL (Equivalent Series Inductance ) ESL和ESR(等效电阻)是电容的两个参数一只电容器会因其构造而产生各种阻抗、感抗,比较重要的就是ESR等效串联电阻及ESL等效串联电感—这就是容抗的基础。

电容器提供电容量,要电阻干嘛?故ESR及ESL也要求低…低;但low ESR/low ESL通常都是高级系列。

ESR的高低,与电容器的容量、电压、频率及温度…都有关连,当额定电压固定时,容量愈大 ESR愈低。

有人习惯用将多颗小电容并接成一颗大电容以降低阻抗,其理论是电阻并联阻值降低。

但若考虑电容接脚焊点的阻抗,以小并大,不见得一定会有收获。

反过来说,当容量固定时,选用高WV额定电压的品种也能降低 ESR;故耐压高确实好处多多。

频率的影响:低频时ESR高,高频时ESR低;当然,高温也会造成ESR的提升。

串联等效电阻ESR的单位是mΩ,高级系列电容常是low ESR及low ESL。

若比较低内阻及低漏电流两种特性,则低内阻容易达成,故标示low ESR的电容倒很常见。

ESR与损失角有关联,ESR=tanδ/(ω×Cs),Cs是电容量。

有时电容器规格上会有Z,它与ESR的意义不同,但Z的计算示与ESR有关,同时也考虑到容抗及感抗,是真正的内阻。

电容esr(CapacitanceESR)

电容esr(CapacitanceESR)

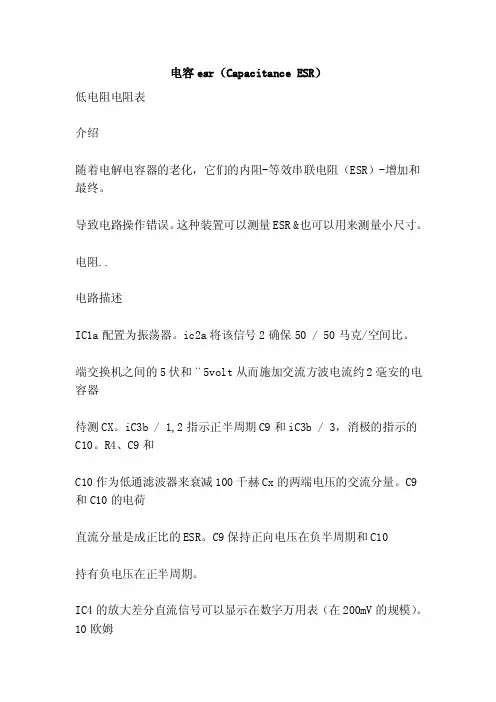

电容esr(Capacitance ESR)低电阻电阻表介绍随着电解电容器的老化,它们的内阻-等效串联电阻(ESR)-增加和最终。

导致电路操作错误。

这种装置可以测量ESR &也可以用来测量小尺寸。

电阻..电路描述IC1a配置为振荡器。

ic2a将该信号2确保50 / 50马克/空间比。

端交换机之间的5伏和¨5volt从而施加交流方波电流约2毫安的电容器待测CX。

iC3b / 1,2指示正半周期C9和iC3b / 3,消极的指示的C10。

R4、C9和C10作为低通滤波器来衰减100千赫Cx的两端电压的交流分量。

C9和C10的电荷直流分量是成正比的ESR。

C9保持正向电压在负半周期和C10持有负电压在正半周期。

IC4的放大差分直流信号可以显示在数字万用表(在200mV的规模)。

10欧姆将由100毫伏表示,1欧姆10 MV,等。

校准调整小一获得100 TP3千赫。

探针连接在一起在IC4的调整/ 6 0mV P4。

分离探针。

设置P2以平衡R2的正电流和负电流,如下所示。

使用- 5V 至TP2。

连接TP4和B、注电流之间的万用表(约2 Ma)。

转移到TP1和TP2 - 5V的调整P2直到获得相同的电流(幅度,忽略信号)。

从TP1删除- 5V。

在A和B之间连接万用表。

将探头应用到一个10欧姆电阻上并调整P3直到多用表。

读100毫伏。

带电电容器的保护。

在测试其ESR之前,始终确保被测试的电容器放电。

然而,事故会发生,所以R3,D1和D2保护充电至少20伏的电容器。

R4,D3和D4的至少32伏。

如果电压是大于这些,这些组件的生存将取决于存储在电容器上的能量。

关于电压和电容。

Len考克斯林山澳大利亚血沉及低电阻测试仪简介电解电容器的年龄,他们的内部阻力-等效串联电阻(ESR)-增加和最终导致电路故障该装置可以测量的ESR及也可以用来测量小。

电阻..电路描述IC1A配置为振荡器。

ic2a这2分,以确保信号50 / 50 /空间比例马克。

电容esr测量标准

电容esr测量标准

电容esr测量标准全文共四篇示例,供读者参考第一篇示例:电容ESR测量是评价电子元器件性能的重要指标之一,对于电容器来说,ESR(等效串联电阻)是其内部损耗的体现,直接影响着电路的性能和稳定性。

制定一套严谨的电容ESR测量标准是非常必要的。

电容ESR测量标准的制定可以帮助厂家和用户更加准确地评估电容器的性能,并且可以保证产品的质量。

在制定标准的过程中,需要考虑以下几个方面:应明确电容ESR的定义和测量方法。

ESR是指电容器内部等效串联电阻的值,通常以欧姆(Ω)为单位表示。

测量电容的ESR可以使用专门的仪器,如ESR表或LCR表。

需要明确电容ESR的测量范围和精度要求。

不同类型的电容器具有不同的ESR值,因此需要针对不同的电容类型确定相应的测量范围和精度要求。

一般来说,电容ESR的测量范围应从几毫欧姆到几百欧姆不等。

应考虑电容ESR测量的环境条件。

在进行电容ESR测量时,需要确保仪器和电路处于稳定的环境条件下,避免外部干扰对测量结果造成影响。

温度、湿度等环境因素也会对测量结果产生影响,因此需要在标准中规定相应的环境条件。

还应规定电容ESR测量的操作流程和技术要求。

操作流程包括样品的准备、测量前的校准和调试、测量过程中的数据采集和分析等,需要确保测量的准确性和可重复性。

技术要求包括仪器的精度和稳定性要求、操作人员的培训和素质要求等,确保测量过程中可以保证数据的可靠性和准确性。

还可以考虑在电容ESR测量标准中加入一些特殊要求或注意事项。

在测量特定类型的电容器时,可能需要考虑其工作频率、工作温度范围、负载条件等因素,需要对这些因素进行特殊的规定和要求。

电容ESR测量标准的制定是非常重要的,可以帮助厂家和用户更好地评估电容器的性能,保证产品的质量和可靠性。

通过遵守标准的要求,可以确保电容ESR测量结果的准确性和可靠性,提高电子元器件的生产和应用水平。

希望未来能够有更加完善和严格的电容ESR测量标准,为电子元器件行业的发展和进步做出更大的贡献。

电容的ESR效应

电容的ESR效应

ESR,是Equivalent Series Resistance三个单词的缩写,翻译过来就是“等效串联电阻”。

理论上,一个完美的电容,自身不会产生任何能量损失,但是实际上,因为制造电容的材料有电阻,电容的绝缘介质有损耗,各种原因导致电容变得不“完美”。

这个损耗在外部,表现为就像一个电阻跟电容串联在一起,所以就起了个名字叫做“等效串联电阻”。

ESR的出现导致电容的行为背离了原始的定义。

比如,我们认为电容上面电压不能突变,当突然对电容施加一个电流,电容因为自身充电,电压会从0开始上升。

但是有了ESR,电阻自身会产生一个压降,这就导致了电容器两端的电压会产生突变。

无疑的,这会降低电容的滤波效果,所以很多高质量的电源啦一类的,都使用低ESR的电容器。

同样的,在振荡电路等场合,ESR也会引起电路在功能上发生变化,引起电路失效甚至损坏等严重后果。

所以在多数场合,低ESR的电容,往往比高ESR的有更好的表现。

不过事情也有例外,有些时候,这个ESR也被用来做一些有用的事情。

比如在稳压电路中,有一定ESR的电容,在负载发生瞬变的时候,会立即产生波动而引发反馈电路动作,这个快速的响应,以牺牲一定的瞬态性能为代价,获取了后续的快速调整能力,尤其是功率管的响应速度比较慢,并且电容器的体积/容量受到严格限制的时候。

这种情况见于一些使用mos管做调整管的三端稳压或者相似的电路中。

这时候,太低的ESR反而会降低整体性能。

ESR是等效“串联”电阻,意味着,将两个电容串联,会增大这个数值,而并联则会减少之。

实际上,需要更低ESR的场合更多,而低ESR的大容量电容价格相对昂贵,所以很多开关电源采取的并联的策略,用多个ESR相对高的铝电解并联,形成一个低ESR的大容量电容。

牺牲一定的PCB空间,换来器件成本的减少,很多时候都是划算的。

和ESR类似的另外一个概念是ESL,也就是等效串联电感。

早期的卷制电容经常有很高的ESL,而且容量越大的电容,ESL一般也越大。

电容esr等效电路

电容esr等效电路

电容esr等效电路全文共四篇示例,供读者参考第一篇示例:电容ESR(Equivalent Series Resistance等效电路)是指电容器内部存在的等效电阻。

在理想情况下,电容器只具有电容性质,即可以存储电荷并产生电场,而没有任何损耗。

然而在现实中,电容器的内部结构会导致一定的电阻存在,这就是ESR。

电容的ESR对于电路的性能有着重要的影响,因此在设计电路时需要充分考虑ESR的影响。

ESR是电容器内部电阻的简称,也叫动态电阻。

它由电容器内部的电解液或电极的电阻引起,主要由电解液的电导率决定。

ESR的存在会导致电容器在充电和放电时损耗能量,产生热量,使得电容器效率降低。

ESR还会影响电容器的响应速度和稳定性。

在电路设计中,ESR是一个非常重要的参数。

对于一些对性能要求较高的电路,如功率电源、滤波器等,ESR的影响更加明显。

如果不考虑ESR,可能会影响电路的稳定性、效率和性能。

为了更好地理解ESR的影响,我们可以将电容器和其等效电路进行对比。

电容器的等效电路主要由电容性量element(C)、ESR(R)、电感(L)和介质损耗角(tanδ)四个元素组成。

对于一个实际的电容器,我们可以用一个等效电路来表示其实际情况,如下图所示:[图片描述:电容ESR等效电路图]在这个等效电路中,C是电容器的电容值,R是ESR的电阻值,L 是电容器内部的电感值,tanδ是介质损耗角,表示电容器内部损耗的能量。

将电容器看作这个等效电路,可以更好地理解电容器的实际工作原理。

ESR的大小取决于电容器的类型、材料、尺寸等因素。

一般来说,电容器的ESR越小,其性能越好。

常见的电解电容器和液体电解电容器的ESR相对较高,而固态电容器的ESR较低。

在选择电容器时,需要根据具体的应用场景来选择适合的电容器类型和ESR值。

为了减小ESR的影响,可以采取一些措施。

一是选择ESR较小的电容器,比如固态电容器或专门设计的低ESR电容器。

铝电解电容器等效串联电阻ESR

铝电解电容器等效串联电阻ESR

铝电解电容器等效串联电阻ESR一、等效串联电阻ESRESR是EquivalentSeriesResistanee 三个单词的缩写,翻译过来就是“等效串连电阻”。

理论上,一个完美的电容,自身不会产生任何能量损失,但是实际上,因为制造电容的材料有电阻,电容的绝缘介质有损耗,各种原因导致电容变得不“完美”。

这个损耗在外部,表现为就像一个电阻跟电容串连在一起,所以就起了个名字叫做“等效串连电阻”。

ESR的出现导致电容的行为背离了原始的定义。

比如,我们认为电容上面电压不能突变,当突然对电容施加一个电流,电容因为自身充电,电压会从0开始上升。

但是有了ESR电阻自身会产生一个压降,这就导致了电容器两端的电压会产生突变。

无疑的,这会降低电容的滤波效果,所以很多高质量的电源啦一类的,都使用低ESR 的电容器。

同样的,在振荡电路等场合,ESR也会引起电路在功能上发生变化,引起电路失效甚至损坏等严重后果。

所以在多数场合,低ESR的电容,往往比高ESR的有更好的表现。

不过事情也有例外,有些时候,这个ESR也被用来做一些有用的事情。

比如在稳压电路中,有一定ESR的电容,在负载发生瞬变的时候,会立即产生波动而引发反馈电路动作,这个快速的响应,以牺牲一定的瞬态性能为代价,获取了后续的快速调整能力,尤其是功率管的响应速度比较慢,并且电容器的体积/ 容量受到严格限制的时候。

这种情况见于一些使用mos管做调整管的三端稳压或者相似的电路中。

这时候,太低的ESF反而会降低整体性能。

ESF是等效“串连”电阻,意味着,将两个电容串连,会增大这个数值,而并联则会减少之。

实际上,需要更低ESR的场合更多,而低ESR的大容量电容价格相对昂贵,所以很多开关电源采取的并联的策略,用多个ESR相对高的铝电解并联,形成一个低ESR的大容量电容。

牺牲一定的PCB空间,换来器件成本的减少,很多时候都是划算的。

和ESR类似的另外一个概念是ESL也就是等效串联电感。

电容器的等效电阻(ESR)

电容器的等效电阻(ESR)

电容的ESR参数对电路的影响电容器的ESR(等效串联电阻)参数电容器的主要技术指标有电容量、耐压值、耐温值。

除了这三个主要指标外,其他指标中较重要的就是等效串联电阻(ESR)了。

有的电容器上有一条金色的带状线,上面印有一个大大的空心字母“I”,它表示该电容属于LOWESR低损耗电容。

有的电容还会标出ESR值(等效串联电阻),ESR越低,损耗越小,输出电流就越大,电容器的品质越高。

ESR是Equivalent Series Resistance的缩写,即“等效串联电阻”。

理想的电容自身不会有任何能量损失,但实际上,因为制造电容的材料有电阻,电容的绝缘介质有损耗。

这个损耗在外部,表现为就像一个电阻跟电容串联在一起,所以就称为“等效串联电阻”。

和ESR类似的另外一个概念是ESL,也就是等效串联电感。

早期的卷制电感经常有很高的ESL,容量越大的电容,ESL一般也越大。

ESL经常会成为ESR的一部分,并且ESL会引起串联谐振等现象。

但是相对电容量来说,ESL的比例很小,出现问题的几率很小,后来由于电容制作工艺的提高,现在已经逐渐忽略ESL,而把ESR作为除容量、耐压值、耐温值之外选用电容器的主要参考因素了。

串联等效电阻ESR的单位是毫欧(mΩ)。

通常钽电容的ESR通常都在100毫欧以下,而铝电解电容则高于这个数值,有些种类电容的 ESR甚至会高达数欧姆。

ESR的高低,与电容器的容量、电压、频率及温度都有关系,当额定电压固定时,容量愈大 ESR愈低。

同样当容量固定时,选用高的额定电压的品种也能降低 ESR;故选用耐压高的电容确实有许多好处;低频时ESR高,高频时ESR 低;高温也会造成ESR的升高。

现在电子技术正朝着低电压高电流电路的设计方向发展,供应给元器件的电压呈现越来越低的趋势,但对功率的要求却丝毫没有降低。

按P=UI的公式来计算,要获得同样的功率,电压降低了,那就必须得增大电流。

例如INTEL、AMD 的最新款CPU,电压均小于2V,和以前3、 4V的电压相比低得多。
