液压传动系统基本回路
第三章液压传动基本回路
液压与气压传动主编：郭晋荣本书目录第一章绪论第二章液压传动系统的基本组成第三章液压传动基本回路第四章典型液压传动系统第五章气压传动系统的基本组成第六章气压传动基本回路第七章典型气压传动系统第八章液压与气压传动系统的安装调试和故障分析第三章液压传动基本回路第一节方向控制回路第二节压力控制回路第三节速度控制回路第四节多缸动作回路第五节液压伺服系统一、换向回路1.采用双向变量泵的换向回路液压基本回路是指能实现某种规定功能的液压元件组合。
方向控制回路是通过控制进入执行元件的油液的通、断或方向，从而实现液压系统中执行元件的启动、停止或改变运动方向的回路。
在容积调速的闭式回路中，可以利用双向变量泵控制油液的方向来实现执行元件的换向。
如下图所示，控制换向变量泵的方向，即可改变液压马达的旋转方向。
一、换向回路2.采用换向阀的换向回路电磁换向阀换向回路手动换向阀换向回路二、锁紧回路1.用换向阀的锁紧回路锁紧回路的作用是使控制执行元件能在任意位置停留，且停留后不会因外力作用而移动位置。
如下图所示,利用Ｏ型或Ｍ型中位机能的三位四通换向阀，封闭液压缸两腔进出油口，使液压缸锁紧。
由于换向阀的泄漏，这种锁紧回路能保持执行元件的锁紧时间短，锁紧效果较差。
三位换向阀的锁紧回路图下图是采用液控单向阀的锁紧回路。
换向阀左位工作时，压力油经左液控单向阀进入液压缸左腔，同时将右液控单向阀打开，使缸右腔的油液能流回油箱，活塞向右运动；同理，当换向阀右位工作时，压力油进入缸右腔，同时将左液控单向阀打开，缸左腔回油，活塞向左运动。
当换向阀处于中位或液压泵停止供油时，两个液控单向阀立即关闭，活塞停止运动。
为了保证中位锁紧可靠，换向阀宜采用Ｈ型或Ｙ型机能。
由于液控单向阀密封性能好，泄漏少。
因此，锁紧精度高，能保证执行元件长期锁紧。
用液控单向阀的锁紧回路图二、锁紧回路2.用液控单向阀的锁紧回路一、调压回路1.单级调压回路单级调压回路即用单个溢流阀实现调压的回路，这在前面溢流阀的应用中已有2.二级调压回路图（a）所示二级调压回路，先导式溢流阀4的外控口K串接一个二位二通换向阀3和一个远程调压阀2（小规格的溢流阀）。
液压传动系统基本回路

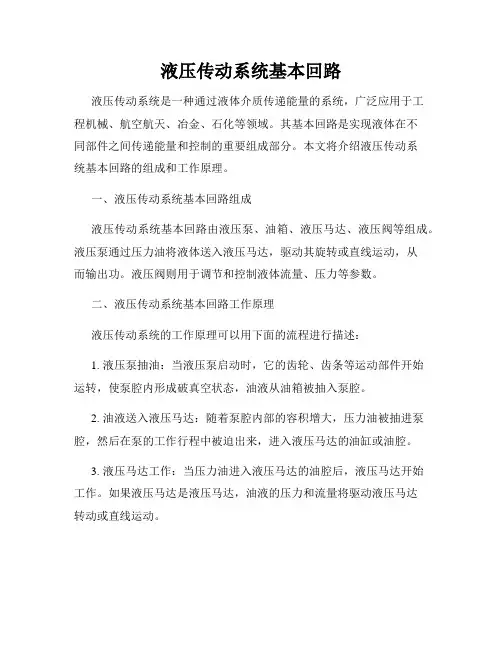

液压传动系统基本回路液压传动系统是一种通过液体介质传递能量的系统，广泛应用于工程机械、航空航天、冶金、石化等领域。
其基本回路是实现液体在不同部件之间传递能量和控制的重要组成部分。
本文将介绍液压传动系统基本回路的组成和工作原理。
一、液压传动系统基本回路组成液压传动系统基本回路由液压泵、油箱、液压马达、液压阀等组成。
液压泵通过压力油将液体送入液压马达，驱动其旋转或直线运动，从而输出功。
液压阀则用于调节和控制液体流量、压力等参数。
二、液压传动系统基本回路工作原理液压传动系统的工作原理可以用下面的流程进行描述：1. 液压泵抽油：当液压泵启动时，它的齿轮、齿条等运动部件开始运转，使泵腔内形成破真空状态，油液从油箱被抽入泵腔。
2. 油液送入液压马达：随着泵腔内部的容积增大，压力油被抽进泵腔，然后在泵的工作行程中被迫出来，进入液压马达的油缸或油腔。
3. 液压马达工作：当压力油进入液压马达的油腔后，液压马达开始工作。
如果液压马达是液压马达，油液的压力和流量将驱动液压马达转动或直线运动。
4. 油液返回油箱：液压泵将通过压力油送入液压马达的油液压力升高，流动速度增加，从而形成驱动力，使马达得以运转。
马达工作时，压力油将被排出液压马达，并返回油箱。
在液压传动系统的工作中，液压阀发挥着重要的作用。
液压阀可以根据需要控制和调节液体流量、压力，以满足系统的工作要求。
同时，液压阀还可以实现流量方向的控制，将压力油导向不同的液压执行元件，从而实现系统的运动控制。
三、液压传动系统基本回路的应用液压传动系统基本回路的应用广泛。
在工程机械领域，液压传动系统被用于操纵各类工程机械的液压动力系统，包括挖掘机、铲车、起重机等。
在航空航天领域，液压传动系统被应用于飞机、导弹等飞行器的液压传动系统，实现操纵用、起落架、襟翼等功能。
在冶金、石化领域，液压传动系统被应用于高温高压环境下的各种液压机械和液压设备。
液压传动系统基本回路的优点在于具有稳定、平稳、可控性好、传动效率高等特点。
液压与气压传动 第七章 液压基本回路
课时授课计划教学过程：复习： 1、滤油器的结构及功能2、蓄能器的功能3、油箱的结构4、管路、接头、热交换器的种类。
新课：第七章液压基本回路第一节能量回路一、定量泵—溢流阀组成的液压能源回路图7-1所示的能源回路的优点是：结构简单，反应迅速，压力波动比较小。
缺点是：由于定量泵不能改变输出流量，在负载不需要全流量工作时，多余的流量通过溢流阀流回油箱，所以效率较低，尤其当负载流量为零时，泵的流量几乎全部由溢流阀溢流，泵的输出功率绝大部分消耗在溢流阀的节流口上，这将产生大量的热，使油温很快升高。
因此，这种能源一般用在供油压力较低的液压系统中。
能源系统的流量按系统的峰值流量设计，如果伺服所需要的峰值流量的持续时间很短，并且允许供油压力有一定变动，则可以用蓄能器贮存足够的能量以适应短期峰值流量的要求，以减小泵的容量，并使功率损失和油温升高小些。
蓄能器还可起到减小泵的压力脉动和冲击的作用，使系统工作更加平稳。
二、定量泵—蓄能器—自动卸荷阀组成的液压能源回路图7-2所示的液压能源回路克服了图7-1所示回路溢流损失大的缺点，其特点是结构比较简单，功率损失小，适用于高压，但压力波动较大，并且由于供油压力在一定范围内缓慢变化，对伺服系统将引起伺服放大系数的变化，因而对某些要求较高的系统不合适。
另外，所用元件较多，为了使泵有较长时间的卸荷，蓄能器的容量较大，整个能源装置的体积、重量都较大。
这种能源回路一般用在峰值流量系统只有很微小的运动的间歇工作系统中。
三、恒压力变量泵式（自动调压泵）液压能源回路图7-3所示为恒压力变量泵式（自动调压栗〉液压能源回路。
这种能源回路的优点是输出流量取决于系统的需要，因而效率高，经济效果好，适用于高压和大功率系统，既适用于流量变化很大的系统，也适用于间歇工作的系统，为目前航空液压伺服系统所广泛采用。
第二节基本回路一、顺序动作回路顺序动作回路是实现多个并联液压缸顺序动作的控制回路。
按控制方式不同，可分为压力控制、行程控制和时间控制三类。
液压传动-第7章液压基本回路
第7章液压基本回路•液压基本回路是为了实现特定的功能把有关的液压元件组合起来的典型油路结构；•液压基本回路是组成液压系统的基础。
液压基本回路包括：*压力控制回路*速度控制回路*方向控制回路*多执行元件回路7.1 压力控制回路功能：控制液压系统整体或局部的压力，主要包括：▪调压回路▪减压回路▪增压回路▪卸荷回路▪平衡回路▪保压回路1、调压回路•功能：调定和限制液压系统的压力恒定或不超过某个数值。
•一般用溢流阀来实现这一功能。
•调压回路的分类：•单级调压回路•多级调压回路•无级调压回路先导式溢流阀电液比例溢流阀2、减压回路•功能：使液压系统中某一部分油路的压力低于主油路的压力设定值。
•一般用减压阀来实现这一功能。
•减压回路的分类：•单级减压回路•多级减压回路•无级减压回路3、增压回路•功能：提高系统中局部油路中的压力，使局部压力远高于系统油源的压力。
•单作用增压回路：只能间歇增压。
4、卸荷回路•功能：在执行元件短时间不工作时，不需要频繁启、停原动机，而是使泵源在很小的输出功率下运转。
•卸荷的实质：使液压泵的输出流量或者压力接近于零，分别称为流量卸荷与压力卸荷。
•卸荷方式：•用换向阀中位机能的卸荷回路（压力卸荷）•用先导型溢流阀的卸荷回路（压力卸荷）•限压式变量泵的卸荷回路（流量卸荷）•采用蓄能器的保压卸荷回路换向阀M、H、K型中位机能均可实现压力卸荷限压式变量泵可实现保压卸荷用先导型溢流阀实现的压力卸荷卸荷时采用蓄能器补充泄漏保持液压缸大腔的压力限压式变量泵工作原理及特性曲线5、平衡回路•功能：使承受重力作用的执行元件的回油路保持一定背压，以防止运动部件在悬空停止期间因自重而自行下落，或因自重而超速失控。
采用单向顺序阀不可长时间定位采用液控单向阀定位可靠单向节流阀用于平稳下行6、保压回路•功能：使系统在执行元件不动或仅有微小位移的工况下保持稳定的压力。
•保压性能有两个指标：保压时间和压力稳定性。
电接触式压力表4监视预设压力的上下限值，控制换向阀2动作，液控单向阀3实现保压蓄能器保压卸荷回路7.2 速度控制回路控制与调节液压执行元件的速度。
液压与气动传动第七章液压基本回路
图7-13b 调速特性曲线
q1
当进入液压缸的工作流量为 、泵的供油
q q 流量应为
，供油压力p为 ，1 此时
p 液压缸工作腔压力的p正常工作范围是
p2
A2 16）
回路的效率为 ：
c
(p1
p2 AA12)q1 ppqp
p1 p2 pp
A2 A1
（7-17）
（2）差压式变量泵和节流阀的调速回路
图7-6a 采用电接触式压力表控制的保压回路
2. 采用蓄能器的保压回路 图7-6b 采用蓄能器的保压回路
3.采用辅助泵的保压回路 图7-6c 采用辅助泵的保压回路
7.2 速度控制回路
7.2.1 速度调节与控制原理 7.2.2 定量泵节流调速回路 7.2.3 容积调速回路 7.2.4 快速运动回路
7.1.5 平衡回路 平衡回路的作用： 1.采用单向顺序阀的平衡回路
图7-5a 采用单向顺序阀的平衡回路
2.采用液控单向阀的平衡回路 图7-5b 采用液控单向阀的平衡回路
3.采用远控平衡阀的平衡口路 图7-5c 采用远控平衡阀的平衡回路
7.1.6 保压回路 保压回路的功能： 1．采用电接触式压力表控制的保压回路
（3）三种调速回路的刚度比较。根据式（7-12），可得速度负载 特性曲线，如图7-9b所示。
（4）三种调速回路功率损失的比较。旁路节流调速回路只有节流 损失，而无溢流损失，因而功率损失比进油和回油两种节流阀调 速回路小，效率高。
（5）停机后的启动性能。长期停机后，当液压泵重新启动时，回 油节流阀调速回路背压不能立即建立会引起瞬间工作机构的前冲 现象。而在进油节流调速回路中，因为进油路上有节流阀控制流 量，只要在开车时关小节流阀即可避免启动冲击。
液压传动系统的基本回路
同兴液压总汇：贴心方案星级服务液压传动系统的基本回路由有关液压元件组成，用来完成特定功能的典型油路。
任何一个液压传动系统都是由几个基本回路组成的，每一基本回路都具有一定的控制功能。
几个基本回路组合在一起，可按一定要求对执行元件的运动方向、工作压力和运动速度进行控制。
根据控制功能不同，基本回路分为压力控制回路、速度控制回路和方向控制回路。
压力控制回路用压力控制阀(见液压控制阀)来控制整个系统或局部范围压力的回路。
根据功能不同，压力控制回路又可分为调压、变压、卸压和稳压4种回路。
①调压回路：这种回路用溢流阀来调定液压源的最高恒定压力，图中的溢流阀就起这一作用。
当压力大于溢流阀的设定压力时，溢流阀开口就加大，以降低液压泵的输出压力，维持系统压力基本恒定。
②变压回路：用以改变系统局部范围的压力，如在回路上接一个减压阀则可使减压阀以后的压力降低；接一个升压器，则可使升压器以后的压力高于液压源压力。
③卸压回路：在系统不要压力或只要低压时，通过卸压回路使系统压力降为零压或低压。
④稳压回路：用以减小或吸收系统中局部范围内产生的压力波动，保持系统压力稳定，例如在回路中采用蓄能器。
速度控制回路通过控制介质的流量来控制执行元件运动速度的回路。
按功能不同分为调速回路和同步回路。
①调速回路:用来控制单个执行元件的运动速度,可以用节流阀或调速阀来控制流量，如图中的节流阀就起这一作用。
节流阀控制液压泵进入液压缸的流量（多余流量通过溢流阀流回油箱），从而控制液压缸的运动速度，这种形式称为节流调速。
也可用改变液压泵输出流量来调速，称为容积调速。
②同步回路：控制两个或两个以上执行元件同步运行的回路，例如采用把两个执行元件刚性连接的方法，以保证同步；用节流阀或调速阀分别调节两个执行元件的流量使之相等,以保证同步；把液压缸的管路串联,以保证进入两液压缸的流量相同，从而使两液压缸同步。
方向控制回路控制液压介质流动方向的回路。
用方向控制阀控制单个执行元件的运动方向，使之能正反方向运动或停止的回路，称为换向回路，图中的换向阀即起这一作用。
液压传动第9章 其他基本回路
2)、慢进： 进油路： 换向阀3(右)、换向阀2(左)→ 活 塞缸7(左)和增速缸→活塞慢速向右移动； 回油路：活塞缸7(右)→换向阀2(左)→油箱。 3)、返回： 进油路：换向阀2(右)、换向阀3(右) →活塞缸7(右)→活塞快速向左返回；
27
回油路： • 增速缸6→换向阀2(右)→油箱； • 活塞缸7(左)→液控单向阀→副油箱； • 活塞缸7(左) →换向阀3(右)→换向阀 2(右)→油箱。 特点 这种回路可以在不增加液压泵 流量的情 况下获得较快的速度， 使功率利用比较合理，但结构比较复 杂。
48
三、多缸快慢速互不干扰回路
功用
防止液压系统中的几个液压缸因 速度快慢的不同(因而是工作压力不 同)而在动作上相互干扰。
特点
1)、液压缸6、7各自要完成“快进→工进→快退”的 自动工作循环。 2)、这个回路之所以能实现快慢运动互不干扰，是由 于快速和慢速各由一个液压泵来分别供油，再通过相 应电磁阀进行控制的缘故。
16
1、溢流阀 2、换向阀 3、单向顺序阀
五、保压回路
功 用
使系统 在液压缸不 动或仅有极微小 的位移下稳定地 维持住压力。
1、溢流阀 2、换向阀 3、液控单 向阀 4、电接触 式压力表
17
1、工作原理 • 当换向阀右位接入回路时→缸上腔成为 压力腔→压力到达预定上限值时→电接 触式压力表发生信号→换向阀切换成中 位→这时液压泵卸荷→液压缸由液控单 向阀保压； • 当液压缸上腔压力下降到预定下限值时 →压力表发出信号→换向阀右位接入回 路→泵给缸上腔补油，使其压力上升。 2、特点： 这种回路保压时间长，压力稳定性 高，适用于保压性能较高的高压系统。
24
3、通过增速缸来实现快速运动的回路
液压传动与控制----液压基本回路.
1
2
Δ
节
B
1
B
图3-54
进口节流调速回路
特点-工作过程中 ①泵的流量Q和泵供油压力pB是不变的，带动 泵的电动机功率也是不变的； ②流量Q和油压pB ，却按最高速度和最大负载 来选择； ③当系统在低速、轻载下工作时，有相当大的 一部分功率被损耗掉，损失的功率变成热能 使系统油温升高； ④由于液压缸回油腔没有背压，所以运动平稳 性较差；
缓冲与补油 回路等。
一、限压回路 作用-限制液压系统的额定工作压力和最高工作 压力，保证系统的安全。
图3-29 定量泵系统压力调定回路
图3-30 变量泵系统安全回路
二、调压回路 作用-系统有若干个工作压力的需要，为满足系 统的需求，则有几级工作压力的限制。 1.二级调压回路 （下页图） 图中有两个溢流阀，各自调整的压力不同，但 需要与其他阀配合使用。
（2）用二位电磁铁组成的卸荷回路
（附图）
这两种方法简单，但换向阀切换时会产生换向 冲击（液压冲击），仅适用于低压、小流量 （<40L/min）的系统中。
2.电磁溢流阀组成的卸荷回路 该回路适用于大流量的液压系统中，电磁阀与 溢流阀共阀体，选择规格较大的阀。
电磁溢流阀组成的卸荷回路
（动画7-3先导型溢流阀卸载）回路.swf)
△
节
图3-57
旁路节流调速回路
特点－ ①节流阀开口为零时，液压缸速度最大。随着 节流阀开口的增大，液压缸速度逐渐减小； ②当节流阀开口增大后液阻很小，液压泵压力 就不会高，系统的承载能力将显著减小； ③这种回路，节流阀的开度不能过大，只能在 小流量范围内进行调节，调节范围小。 从调速范围、小流量稳定性及承受负负载力等 方面来看出口节流调速性能最好，进口节流 调速次之，旁路式最差。
液压与气压传动基本回路ppt课件
5.1.3 增压回路 • 单作用增压缸的增压回路 • 双作用增压缸的增压回路
12
5.1.4 卸荷回路 •电磁溢流阀卸荷回路
液压系统工作时，执行元件短时间停止工作，不宜 采用开停液压泵的方法，而应使泵卸荷（如压力为零 ）。利用电磁溢流阀可构成调压-卸荷回路。
换向居上位，溢流阀 遥控口通油箱，卸压
注意:节流调速回路速度负载特性比较软，变载荷下的运动平稳性
比较差。为了克服这个缺点，回路中的节流阀可用调速阀来代33替。
5.2.3 容积调速回路
容积调速回路有泵-缸 式回路和泵-马达式回路。 这里主要介绍泵-马达式 容积调速回路。
5.2.3.1 变量泵-定量马达式 容积调速回路
马达为定量,改变泵排量 VP可使马达转速nM随之 成比例地变化.
图为用于工件 夹紧的减压回路。 夹紧时，为了防止 系统压力降低油液 倒流，并短时保压， 在减压阀后串接一 个单向阀。图示状 态，低压由减压阀1 调定；当二通阀通 电后，阀1出口压力 则由远程调压阀2决 定，故此回路为二 级减压回路。
换向阀居左位，减压阀 由阀1弹簧调压为5MPa
换向阀居右位，减压阀 由远程阀2调压为3MPa
15
利用平衡阀的平衡回路
16
用单向顺序阀的平衡回路
1
为了防止立式 液压缸与垂直运动 的工作部件由于自 重而自行下落造成 事故或冲击，可以 采用平衡回路。
用单向顺序阀的平衡回路
17
调节单向顺序阀1的开启压力,
使其稍大于立式液压缸下腔的
背压.活塞下行时,由于回路上存
1
在一定背压支承重力负载,活塞
将平稳下落;换向阀处与流量阀调节相吻合，无△P溢，η高。 2）进入执行元件的qV与F变化无关，且自动补
第七章 液压传动系统基本回路
一、调压回路
调压回路的功用是调节、稳定或限定液压系统主油 路或局部油路压力的回路。
调压回路的显著特征是必有溢流阀存在。在定量泵 系统中，溢流阀起调压、稳压作用；在变量泵系统中， 溢流阀则起限定系统最高压力，防止系统过载的作用
7.2 压力控制回路
1、单级调压回路
在液压泵出口处设置并联 溢流阀2即可组成单级调 压回路，从而控制了液压 系统的工作压力。在定量 泵系统中，液压泵的供油 压力可以通过溢流阀来调 节。在变量泵系统中,用安 全阀来限定系统的最高压 力，防止系统过载。若系 统中需要二种以上的压力， 则可采用多级调压回路。
液压基本回路可分为方向控制回路、压力控制 回路、速度控制回路（调速回路）和多执行元件控 制回路。其中，速度控制回路是液压系统的核心部 分，其主要功能是传递动力。其他回路起辅助作用， 同样也是液压系统正常工作不可缺少的组成部分， 其功用不在于传递动力，而在于实现某些特定的功 能。
第七章 液压传动系统基本回路
A1
P1= pp
q1 Δq
pp qp
A2
v
P2
F
q2
△p
AT
节流调速回路
变压式节流调速 回路（旁路节流）
1、回路特征
节流阀位于旁路 上，与执行元件并联。 溢流阀在此处作安全 阀。油泵出口压力随 负载变化而变化
A1
A2
液压传动基本回路
5、采用调速阀的调速回路
特点: 1) 速度稳定性大大提高； 2) 功率损失比同类采用节流阀的大。
双 点 划 线
虚线
6、调速阀（调速回路）与节流阀（调速回路） 比较： 1）压力-流量特性
2）速度-流量特性
v
AT1 AT2 AT3
AT1 > AT2 > AT3
v
AT1
AT1 < AT2< AT3
0
Rmax
的油路被关闭，泵 单独供油给缸；当 阀2复位后，蓄能器 供油给缸的有杆腔
快退。
因多了蓄
能器的功能所以用 二位五通换向阀。
三、减速回路
四、速度换接回路（速度切换回路、亦属换向回路）
AT2
AT1
快速－慢速的换接回路
采用调速阀串联的慢 速－慢速的换接回路
AT2
AT1
AT2
AT1
AT1 ≠AT2 采用调速阀并联的慢速－慢速的换接回路
AT1
① R一定时，小开度比大开 度好； ② AT一定时，R增加则速度 减小；重载区域的速度刚度 比轻载时的小。 R
0
Rmax
（2）特点
① ∵P2=0，没有背压，∴运动平稳性差；随负载变化， 速度变化，速度稳定性差。即V-R特性软。
② 压力油经节流阀进入液压缸，油的温升使系统泄漏增 加。 ③ 泵在恒压下工作，功率利用不合理。 ④ 存在溢流和节流损失，回路效率低。
4、连续、按比例进行压力调节回路
采用先导式比例电磁溢流阀，调节进入阀的输 入电流（或电压）的大小，即可实现系统压力的无 级调节。
优点：简单，压力切换平稳，更容易实现远距离控制或程控。
二、减压回路 作用：使系统某一部分油路(夹紧回路、控制回路、润 滑回路)具有较低的稳定压力。 1、单级减压回路 通主油路
液压第八章 液压传动基本回路
8.3 速度控制回路——节流调速回路
节流调速回路根据所用流量控制阀的不同，有两种：
定量泵与普通的节流阀组成的节流调速回路 定量泵与调速阀组成的节流调速回路
又根据流量控制阀在回路中的位置不同，有三种
进油节流调速回路
回油节流调速回路
旁路节流调速回路
1、进口节流调速回路(采用节流阀） 定义: 将节流阀放在定量泵与执行元件之间，利用节 流阀来改变过流面积的大小，调节进入执行元 件的流量，而让多余的流量通过溢流阀流回油 箱，从而实现执行元件调速 特点：①节流阀放在执行元件的进口； ②溢流阀作定压阀用，有溢流； ③保证泵的出口压力基本恒定；
2、多级级调压回路 注意： 远程调压阀的压力应小于先导阀的调定压力， 否则远程调压阀不起作用。 此时系统有二级压力。 即P1调＜P3调 ,
8.2 压力控制回路——调压回路
2、多级级调压回路
图为三级调压回路 先导式溢流阀1的遥控口通过 三位四通换向阀4分别接具有 不同调定压力的远程调压阀2 和3。换向阀中位时，图示状 态，由先导阀1来调定系统的 最高压力，当换向阀左位时， 压力由阀2调定；换向阀右位 时，压力由阀3调定。要求： P1>P3, P1>P2, P2和P3相互无关。
要求的最大速比；
2）提供驱动执行元件所需的力或转矩；
3）负载变化时，已调好的速度稳定不变或在允许的 范围变化， 即液压系统具有足够的速度刚性； 4）功率损失小；
8.3 速度控制回路——调速回路
液压系统中若不考虑油液压缩性和泄漏：
执行元件为油缸：V= q/A，当油缸A一定，速度的控
制就是流量的控制；
最高压力必须至少比系统压力低0.5MPa。 二、当分支油路的压力较主油路压力低得多， 而需要的流量又很大时，为减少功率损耗，常 采用高压低压液压泵分别供油的办法以提高系 统效率。
液压系统基本回路
液压传动
2、多级调压回路
液压传动
(二)减压回路 功用：使液压系统某一支路获得低于主油路压
力（或泵的压力）的稳定压力。 分类：
单级减压——用一个减压阀即可
＜ 多级减压——用减压阀+远程调压阀即可 无级减压——用比例减压阀即可
液压传动
容积调速回路分类
开式 按油路循环方式 < 闭式 泵—缸式
按所用执行元件不同<
变——定 泵—马达式 < 定——变 变——变
液压传动
（1）泵-定量马达（或缸）容积调速回路
液压传动
变量泵和定量马达容积调速回路工作特性
①
nM = qP/VM ∵ VM = 定值 ∴ 调节qP即可改变nM ② 若不计损失，在调速范围内， T = pPVM/2π=C ∴ 称恒转矩容积调速
→②
←④
← ③
液压传动
2)用压力继电器控制顺序动作回路
工作原理
1YA+，A缸右行完成动作1，碰上挡 铁后，系统压力升高，压力继电器发 讯，使2YA+，B缸右行完成动作2。
液压传动
2、用行程控制顺序动作回路
动作顺序
← ③
A < → ① B< → ②
←
④
液压传动
(二)同步回路
同步回路功用 使两个或两个以上的执行元件能够按照 相同位移或相同速度运动，也可以按一定 的速比运动。
持稳定，或安全保护。
液压传动
压力控制回路分类 调压回路 减压回路 基本回路＜
卸荷回路 平衡回路
液压传动
(一)调压回路 功用：
液压传动系统基本回路
液压传动系统的应用范围和优 势
液压传动系统广泛应用于航空、工程机械、冶金、石油、化工和汽车等领域。 其优势包括高效、可靠、精准控制和适应性强，能满足复杂工况和高要求的 动力传递需求。
液压阀控制液体的流量和压力，起到分配和调节的作用。常见的液压阀有溢 流阀、换向阀、节流阀和比例阀等。根据操作方式或工作原理，液压阀可分 为手和种类
液压缸将液体的压力能转化为机械能，产生推力和运动。常见的液压缸有活塞式液压缸、柱塞式液压缸和气动 液压缸等。不同种类的液压缸适用于不同的工作环境和任务。
液压传动系统的基本组成部分
液压传动系统由液压泵、液压阀、液压缸和管路等组成。液压泵提供动力， 液压阀控制流量和压力，液压缸产生推力和运动。
液压泵的作用和特点
液压泵是液压传动系统的动力源，将机械能转化为液压能量。常用的液压泵有齿轮泵、柱塞泵和叶片泵。特点 包括高效、低噪音和可靠性。
液压阀的作用和分类
液压传动系统基本回路
液压传动系统是一种利用液体在密闭管路中传递能量的系统。它由泵、阀、 缸和管路等组成，广泛应用于航空、工程机械和汽车等领域。
液压传动系统的定义和基本工作原理
液压传动系统利用液体的特性，在密闭管路中传递能量。通过液压泵向油缸提供液压能量，控制液压阀调节流 量和压力，以及利用液压缸产生推力和运动。
液压与气压传动项目五 液压基本回路的安装与调试
任务1 方向控制回路的安装与调试
在液压缸的进、回油路中都串接液控单向 阀(又称液压锁),活塞可以在行程的任何位 置锁紧。其锁紧精度只受液压缸内少量的 内泄漏影响，因此，锁紧精度较高。采用 液控单向阀的锁紧回路,换向阀的中位机 能应使液控单向阀的控制油液卸压(换向 阀采用H型或Y型),此时,液控单向阀便立 即关闭,活塞停止运动。
任务2 压力控制回路的安装与调试
二、减压回路 当泵的输出压力是高压而局部回路或支路要求低压时，可以采用减压回路。 减压回路多用于工件的夹紧、导轨的润滑及系统的控制油路。 减压支路的压力稳定在减压阀调定压力下的条件是支路负载压力大于或等
于减压阀调定压力，先导阀开启、主阀阀口关小。为了使减压支路压力不 受主油路压力的影响，在减压阀与液压缸之间应串联一个单向阀。 减压回路比较简单，一般就是在所需低压的支路上串接减压阀。采用减压 回路虽能方便地获得某支路稳定的低压，但压力油经减压阀口时会产生压 力损失，这是它的缺点。
在变量泵系统中或旁路节流调速系统中用溢流阀 (当安全阀用)限制系统的最高安全压力。
若系统在不同的工作阶段内工作压力相差较大时， 可采多级调压或无级调压（电液比例系统），此 时的溢流阀应是先导型溢流阀，利用其遥控口及 远程调压阀来实现。
任务2 压力控制回路的安装与调试
1.单级调压回路
如图5-2(a)所示，这是最基本的调压回路。通过液压泵1和溢流阀2
任务1 方向控制回路的安装与调试
2、采用改变双向变量泵的输油方向的换 向回路
在闭式系统中可用双向变量泵控制油流的 方向来实现液压执行元件的换向。如果执 行元件是双作用单活塞杆液压缸，回路中 应考虑流量平衡问题。
任务1 方向控制回路的安装与调试
锁紧回路 为了使工作部件能在任意位置上停留,以
第七章 液压基本回路 - 其他回路
5
3
2 Y
2 1Y
1
适用于保压 时间短、对 保压稳定性 要求不高的 场合。
液压传动课件
2.液压泵自动补油的保压回路
4
3 5
2Y
1Y
2 1
采用液控单 向阀、电接 触式压力表 发讯使泵自 动补油。
液压传动课件
3.采用蓄能器的保压回路
当液压缸加压完毕
要求保压时，由压力
继电器发讯使3YA通
3YA
电，泵卸荷，蓄能器
这种回路同步精度较高，回 路效率也较高。
用串联液压缸的同步回路
注意:回路中泵的供油压力至少 是两个液压缸工作压力之和。
液压传动课件
3. 用同步马达的同步回路（容积式）
两个马达轴刚性连接，把 等量的油分别输入两个尺寸相 同的液压油缸中，使两液压缸 实现同步。
消除行程端点两缸的位置误差
用同步马达的同步回路
5
4 6
3
2Y
1Y
2
1
7
8
3Y
9
液压传动课件
7-3 多缸工作控制回路
液压传动课件
一、同步回路
能保证系统中两个或多个执行元件克服负载、摩擦阻 力、泄漏和结构变形上的差异，在运动中以相同的位移或 相等的速度运动，前者为位置同步，后者为速度同步。在 液压系统中，很难保证多个执行元件同步。因此，在回路 的设计、制造和安装过程中，通过补偿它们在流量上所造 成的变化，来保证运动速度或位移相同。同步回路多才用 速度同步。
怎样才能实现呢？
液压传动课件
思考
在运动的中间切断手 动阀，会怎样？ 在运动的中间液压泵 停止工作，再启动时 怎样运动？
液压传动课件
三 多缸互不干扰回路
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压传动系统基本回路
液压传动系统是一种常用的力传递和控制装置，其基本组成部分是液压元件、液压控制阀和液压能源单元。
而液压传动系统的基本回路则是指通过液压元件将液压能源转化为机械能的系统。
液压传动系统的基本回路可以分为两大类：单向回路和双向回路。
单项回路又可分为单向控制回路和单向控制回路。
下面将详细介绍这两类液压传动系统的基本回路。
一、单项回路
单项回路是指通过液压元件将液压能源转化为机械能的系统。
单项回路中的液压元件通常包括液压缸和液压马达。
1. 单向控制回路
单向控制回路是指通过单向阀控制液压元件的液压油流的流向，从而实现工作机构的单向运动。
单向控制回路通常由液压泵、阀组、液压缸和单向阀等组成。
液压泵负责提供压力油液，阀组用来控制油液的流向和压力，液压缸则利用压力油液来驱动工作机构。
单向阀的作用是使液压油只能在一个方向上流动，从而控制液压缸的单向运动。
2. 单向反控制回路
单向反控制回路是指通过单向阀和控制阀控制液压元件的液压油流的流向，从而实现工作机构的反复往复运动。
单向反控制回路通常由液压泵、阀组、液压缸、双向控制阀和单向阀等组成。
液压泵负责提供压力油液，阀组用来控制油液的流向和压力，液压缸利用压力油液来驱动工作机构。
而双向控制阀的作用是控制液压油液的流动方向，使液压缸能够实现反复往复的运动。
二、双向回路
双向回路是指通过液压元件将液压能源转化为机械能的系统，能够实现工作机构的双向运动。
双向回路通常由液压泵、阀组、液压缸和双向阀等组成。
液压泵负责提供压力油液，阀组用来控制油液的流向和压力，液压缸则利用压力油液来驱动工作机构。
双向阀的作用是使液压油可以在两个方向上流动，从而实现液压缸的双向运动。
总结：
液压传动系统的基本回路包括单向回路和双向回路。
单向回路可以分为单向控制回路和单向反控制回路，通过控制液压油流的流向实现工作机构的单向运动和反复往复运动。
而双向回路则能够实现工作机构的双向运动。
通过合理选择和布置液压元件、液压控制阀和液压能源单元，可以设计出不同类型和功能的液压传动系统，满足不同工况下的力传递和控制需求。
