锂电池检测标准

锂电池检测标准锂电池检测标准锂电池是目前应用最广泛的可充电电池之一，广泛用于手机、平板电脑、笔记本电脑等便携式电子设备中。

为了确保锂电池的质量和安全性，制定了一系列的锂电池检测标准。

1. 外观检测首先，对锂电池的外观进行检测。

主要包括外壳的完整性、无明显变形或损伤、无渗漏等。

外壳的完整性是确保电池内部不受外界环境影响的重要因素，任何外壳的损坏都可能导致电池内部发生短路或其他故障。

2. 容量检测锂电池的容量是指电池能够存储的电荷量，通常以毫安时（mAh）为单位。

容量检测是判断锂电池性能好坏的重要指标之一。

常用的测试方法有充放电测试和恒流放电测试。

通过这些测试，可以得出锂电池的实际容量，并与标称容量进行比较，以判断是否符合要求。

3. 内阻检测内阻是指电池内部对电流流动的阻力，也是判断锂电池性能好坏的重要指标之一。

内阻检测可以通过交流阻抗法进行，通过测量锂电池在不同频率下的阻抗值，计算出其内阻大小。

内阻越小，说明锂电池的性能越好。

4. 充放电性能检测充放电性能是指锂电池在实际使用过程中的表现，包括充电速度、放电时间、循环寿命等。

充放电性能检测可以通过充放电测试仪进行，通过模拟实际使用场景对锂电池进行充放电测试，评估其性能是否符合要求。

5. 安全性能检测锂电池的安全性是非常重要的，因为锂电池在充放电过程中可能会发生热失控、短路、过充、过放等危险情况。

安全性能检测主要包括过充、过放、短路、温度升高等测试，以确保锂电池在正常使用过程中不会出现安全问题。

6. 环境适应性检测锂电池在不同环境条件下的性能可能会有所变化，因此需要进行环境适应性检测。

主要包括高温、低温、湿度等环境条件下对锂电池进行充放电测试，评估其在不同环境下的性能表现。

以上就是锂电池检测的一些基本标准和方法。

通过对锂电池进行全面的检测，可以确保其质量和安全性，提高用户的使用体验，并为相关行业提供可靠的动力源。

同时，锂电池检测也为生产厂家提供了一个评估产品质量和改进产品性能的重要手段。

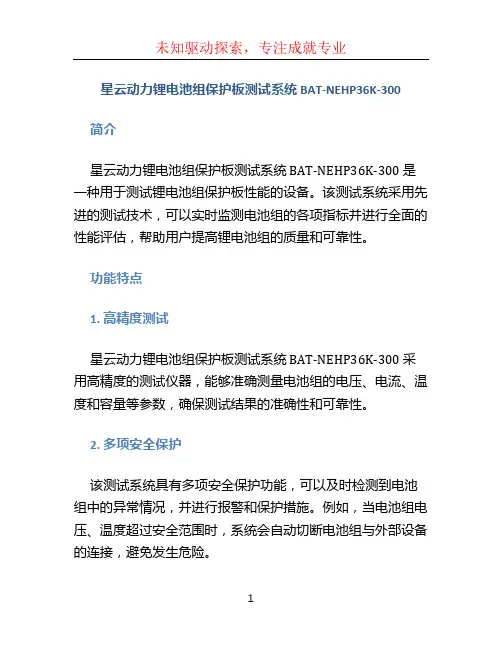

星云动力锂电池组保护板测试系统BAT-NEHP36K-300

星云动力锂电池组保护板测试系统 BAT-NEHP36K-300简介星云动力锂电池组保护板测试系统 BAT-NEHP36K-300 是一种用于测试锂电池组保护板性能的设备。

该测试系统采用先进的测试技术，可以实时监测电池组的各项指标并进行全面的性能评估，帮助用户提高锂电池组的质量和可靠性。

功能特点1. 高精度测试星云动力锂电池组保护板测试系统 BAT-NEHP36K-300 采用高精度的测试仪器，能够准确测量电池组的电压、电流、温度和容量等参数，确保测试结果的准确性和可靠性。

2. 多项安全保护该测试系统具有多项安全保护功能，可以及时检测到电池组中的异常情况，并进行报警和保护措施。

例如，当电池组电压、温度超过安全范围时，系统会自动切断电池组与外部设备的连接，避免发生危险。

3. 自动化测试BAT-NEHP36K-300 具有自动化测试功能，可以根据用户的设定进行连续、定时或定量的测试，并自动生成测试报告。

这种自动化测试方式可以提高测试效率，节省时间和人力成本。

4. 多种接口该测试系统支持多种通信接口，包括USB、RS232、以太网等，方便与其他设备进行联接，实现数据的传输和管理。

同时，还具备远程控制和监测功能，用户可以通过网络远程监控测试状态和获取测试数据。

5. 易于操作BAT-NEHP36K-300 设计简洁，操作界面友好，具备用户友好的图形界面和操作指导。

即使对于没有专业电池测试经验的用户，也可以轻松上手，快速进行测试操作。

应用领域星云动力锂电池组保护板测试系统 BAT-NEHP36K-300 主要应用于锂电池组的生产、研发和质量控制过程中。

它可以对电池组的保护板进行全面测试和评估，确保电池组达到设计要求，并提供性能数据和分析报告，帮助用户改进产品质量，提高市场竞争力。

技术规格•测试通道数：36•测试电流范围：0~300A•测试电压范围：0~100V•测试温度范围：-10℃~60℃•测试精度：电流 0.1A，电压 0.01V，温度 0.1℃•通信接口：USB、RS232、以太网•输入电源：AC 220V•外形尺寸：400mm × 300mm × 200mm•重量：10kg使用说明注意：在操作之前，请确保已经详细阅读并理解用户手册中的操作规程和安全要求。

锂电池安全测试标准

锂电池安全测试标准锂电池是一种高能量密度的电池，被广泛应用于电动汽车、便携式电子设备和储能系统中。

然而，由于其化学特性和高能量密度，锂电池在使用过程中存在一定的安全隐患。

为了确保锂电池的安全性能，制定了一系列的安全测试标准，以评估锂电池的安全性能和稳定性。

首先，锂电池的安全测试标准包括外观检查、充放电性能测试、短路测试、过充测试、过放测试、高温测试、振动测试等多个方面。

外观检查主要是检查锂电池外壳是否有破损、变形等情况，以确保外壳的完整性。

充放电性能测试则是评估锂电池在充放电过程中的性能表现，包括容量、循环寿命、内阻等指标。

短路测试是为了模拟锂电池在受到外部短路时的安全性能，以确保锂电池在短路情况下不会发生爆炸或火灾。

过充测试和过放测试则是评估锂电池在过充和过放条件下的安全性能，以确保锂电池在异常工作条件下不会出现安全隐患。

高温测试和振动测试则是评估锂电池在高温和振动条件下的安全性能，以确保锂电池在极端环境下依然能够安全可靠地工作。

除了以上测试外，锂电池的安全测试标准还包括了热失控测试、穿刺测试、冲击测试等更加严苛的测试项目。

热失控测试是为了评估锂电池在受到外部热源刺激时的安全性能，以确保锂电池不会因外部热源而发生热失控。

穿刺测试和冲击测试则是为了评估锂电池在受到外部物理损伤时的安全性能，以确保锂电池在受到损伤时不会发生爆炸或火灾。

总的来说，锂电池的安全测试标准涵盖了多个方面，旨在评估锂电池在各种工作条件下的安全性能。

通过严格的安全测试，可以确保锂电池在使用过程中不会出现安全隐患，从而保障人们的生命财产安全。

因此，在生产和使用锂电池时，必须严格遵守相关的安全测试标准，确保锂电池的安全可靠性能。

锂电池保护板设计与测试实验报告

锂电池保护板设计与测试实验报告综合实验题目：锂电池保护板设计与测试锂电池保护板设计与测试【摘要】购买3串（3个18650电池或聚合物锂电池串联组合）的锂电池保护板，型号HX-3S-01通过Altiumdesigner绘制电路原理图和PCB原理图，再在室温下通过模拟充放电过程测试保护板过充、过放范围及保护性能，测试结果表明在各电池电压低于 2.35V时电池处于过放状态，在各电池电压高于4.IV时电池处于过充状态。

锂电池保护版性能良好。

1.引言1.1锂电池保护板的由来锂电池（可充型）之所以需要保护，是由它本身特性决定的。

由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。

锂电池的保护功能通常由保护电路板和PTC等电流器件协同完成，保护板是由电子电路组成，在-40℃至+85C的环境下时刻准确的监视电芯的电压和充放回路的电流，及时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。

1.2保护板的组成及元器件简介保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件FUSE、PTC、NTC、ID、存储器等。

其中控制IC,在一切正常的情况下控制M0S开关导通，使电芯与外电路导通，而当电芯电压或回路电流超过规定值时，它立刻控制M0S开关关断，保护电芯的安全。

①、电阻：起限流、采样作用；②、电容：对直流电而言电阻值“8“，对交流电而言阻值接近零，电容两端电压不能突变，能起瞬间稳压作用，滤波作用；③、FUSE：熔断保险丝，起过流保护作用；④、PTC：PTC是Positivetemperaturecoefficient的缩写，意即正温度系数电阻，（温度越高，阻值越大），可以防止电池高温放电和不安全的大电流的发生，即过流保护作用。

⑤、NTC：是Negativetemperaturecoefficient的缩写，意即负温度系数，在环境温度升高时，其阻值降低，使用电设备或充电设备及时反应、控制内部中断而停止充放电。

锂电池性能测试简介

锂电池性能测试简介锂离子电池具备如下几个特性高能量密度、高操作电压、高输出功率、快速充电及低公害.所以虽然在单位能量价格上比起其它电池仍然偏高但仍为近年来各种先进电池中最被重视的商品化电池.所以在此以介绍锂离子电池为主. 1、极板性能测试锂离子电池一般是由正极含锂氧化物与负极碳材搭配组成.在组装一批新电池前正、负极材料将会被个别的制作Coin Cell半电池如LiMn2O4/Li半电池,藉此来测试单位电容量及充放电特性.藉由定电位仪所测得的电容量C-电压V变化关系.可从C-V曲线的最佳电位区间来决定充电截止电压与放电截止电压,再以实际活化物总量换算理论电容量,并估算充放电电流值.1、定电流定电压充电充电开始：以一定电流进行充电,待电池充电电压达设定值时再以设定电压值进行充电之方式.当锂离子电池于不当的电压充电时极易影响到循环寿命甚至将使电解液分解而产生危险.因此不能使用像镍镉、镍氢电池所通用的定电流充电法,以避免上述的问题.锂离子电池较宜使用定电压充电法,但必须有精确充电截止电压位准控制,否则仍会有充电不足或循环寿命降低的问题.准定电压式充电就是一例.定电流定电压充电法CC-CV既有CC充电的速率充电即可达充电截止电压又有CV的精准.曲线C-V曲线是描充电池在充电、放电过程中电压及电容量间的关系.充电曲线能让工程师了解如何设计电池充电器,而放电曲线能使工程师在设计电路时正确的掌握电池的特性.例如最佳的工作电压、不同温度C-rate下的电池电容量.我们也可从电池目前的电压对照C-V 曲线：以斜率大小负值概略估算电池的残存容量Residual Capacity.因此C-V 曲线是了解电池的重要工具. 2、分电池Cell 性能测试已组装之分电池,俗称单位电池以下简称电池.在组装后静置8-12小时后为让电解液充份浸润极板,即依下列程序进行测试作业.3、测量电池内部阻抗电池上架化成俗称活化之前及下架后皆经测量电池阻抗值.待测试后此数据合并电池电容量值以为电池组分级选之用.一般状况下,电池阻抗愈低,电池性能愈好,整体表现也愈佳. 2.电池化成活化Formation锂离子电池的化成：除了是使电池作用物质藉第一次充电转成正常电化学作用外也是使负极极板生成钝化膜的重要程序.一般相信钝化膜在锂离子电池的电化学反应中对于电池的稳定扮演着相当重要的角色.也因此各电池制造商除将材料及制程列为机密外化成条件也被列为该公司电池制造的重要机密.相同于极板测试：将电池实际活化物总量换算理论电容量,以低C-rate 作为充电电流值.☆以定额电流将电池在N 小时内做完全放电获得在此电流下之N 小时率容量C N .因此充、放电电流可以C-rate 即C N 的系数来表示其大小,关系如下式：I=M C NI ：充、放电电流大小mA M ：倍率C-ratehr -1C：N小时内完全放电的额定电容量mAhrN=300mAhr,则C-rate为之充、放电电流大小将例如：电池之5小时率容量C5是：I=M C= hr-1300mAhr=150mA5电池化成过程中会有大量的能量耗损,最可能是用于钝化膜的形成.3.电池电容量测试一般电池电容量测试是选取化成后电池三组每组3至5颗再依下列步骤进行充放电.充放电过程以10分钟为一个取样单位记录每一电池的电池电压、充放电流另外对充、放电容量采取积分记录.电池化成后最初的几次充放电会因为电池的不可逆反应使得电池的放电电容量在初期会有减少的情形.电池的放电电容量自向下减少.待电池电化学状态稳定后电池容容量即趋平稳.因此有些化成程序亦包含了数十次的充放电循环以达到稳定电池的目的.不同C-rate的放电会影响到放电容量.4.循环寿命测试选取化成后电池三组每组3到5颗依下列步骤充放电.充放电过程以20分钟为一个取样单位记录每一电池的电池电压、充放电流另外对充、放电容量采取积分记录.于测试结束后将各电池之放电电容量除以标称电容量.由测试结果可得知不同C-rate放电会影响到电池的循环寿命.5.自放电率测试选取化成后电池四组每组2到3颗并依下列步骤充电.每隔7日放电一组如下列步骤放电记录平均每一电池的电池压压、充放电流另外下放电容量采取积分记录.于第28日完成自放电率测试由结果可看出锂离子电池的自放电率每月不超过5%.6.温度测试一般温度测试是选取化成后电池九组每组2到3颗在不同温度下依序完下列步骤充放电.充放电过程以20分钟为一个取样单位记录每一电池的电池电压、充放电电池另外对充、放电容量采取积分记录.电能的储存与释放是由电化学的反应而来温度高低会直接影响化学反应速率尤其在低温及高温下特别明显.一般来说-20° C~0° C较不适合电池反应在-10° C环境下充放电使得电池的放电电容量比室温下减少将近25^.高温下虽没有明显变化但长期下来将会影响到电池循环寿命.倒是建议可在温度测试时一并加入不同温度下的自放电率看看会不会有明显的差异.7.性能测试之安全注意事项研发单位或学术研究所使用的专业充放电机具应该具个电池安全限制的设定功能.例如超过电压、电流、温度的安全设定范围时充放电机应该停止作业.此目的可有效防止因人为过失、程序设计失当或电池瑕疵所产生的危害.如众所知,锂离子电池因不当的过充或过放皆会造池或是设备的伤害、甚至人员遭受损伤.轻者电池功能丧失稍重者超出压力阀限制使敬害气体及电解液外漏如为电池瑕疵甚至有可能燃烧起火.又如逆充电极性接反将破坏电池化学性能而丧失机能.因此安全限制定要详查再三而电池上架也应该谨慎.一般电池测试作业尤其是电池循环寿命测试动辄数周或数月.因此应该有定期的检查作业来稽核如工业安全卫生自动检查作业并能详载记录以确保场所安全.结论电池性能测试是研发单位、制造商内部的作业流程主要目的是为提供电池性能数据做为材料、制程改进或提供客户设计开发商品的依据.如再多做各项安全测试将会使使用者获得更多的保障.C是以电池标称容量对照电流的一种表示方法如电池是1000mAh的容量1C 就是充电电流1000mA就是10mA.。

锂离子电池测试标准

锂离子电池测试标准
锂离子电池是当前电子产品中最常见的电池类型之一，它具有高能量密度、长
循环寿命和轻量化的特点，因此被广泛应用于手机、笔记本电脑、电动汽车等领域。

然而，由于锂离子电池的特殊性质，其测试标准显得尤为重要。

首先，锂离子电池的测试标准需要包括安全性能的测试。

由于锂离子电池在充
放电过程中可能会发生过热、短路、过充或过放等安全问题，因此需要进行短路、过充、过放、高温、冲击等多方面的安全测试，以确保其在使用过程中不会出现安全隐患。

其次，锂离子电池的性能测试也是测试标准中的重要部分。

包括但不限于容量
测试、循环寿命测试、内阻测试、自放电测试等。

这些测试项目可以全面评估锂离子电池的性能表现，为产品的研发和生产提供参考依据。

另外，环境适应性测试也是锂离子电池测试标准中不可或缺的一部分。

锂离子
电池在不同的环境条件下可能会表现出不同的性能，因此需要进行低温、高温、湿热等环境适应性测试，以评估电池在不同环境下的性能表现。

此外，对于特定用途的锂离子电池，还需要进行特殊的测试。

比如用于电动汽
车的动力电池需要进行快充性能测试，用于储能系统的电池需要进行长周期循环寿命测试等。

总的来说，锂离子电池测试标准需要全面、系统地评估其安全性能、性能表现
和环境适应性，以确保其在各种应用场景下能够稳定可靠地工作。

因此，制定和遵守严格的测试标准对于保障锂离子电池产品质量和安全性具有重要意义。

锂电池保护板比较完整的性能测试

锂电池保护板比较完整的性能测试一、管理IC（如TI、O2，MCU等）数据写入部份的:1、I2C资料写入及核对，如O2、DS、TI、及各家MCU方案等2. 写入生产日期(当天日期)和系列号--- Write Serial Number and Manu date备注：SMBUS,I2C，HDQ通信口等；A.Current/Voltage Offset 校正B.Voltage Gain 校正及读值比较Voltage CalibrationC.Temperature 校正及读值比较Temperature CalibrationD. Current Gain 校正及读值比较--- Current Calibration※二、基体特性部份:3.开路电压测试：测量加载电压后，MOS管是否能正常打开；4. 带载电压测试：测量保护板的带载能力，从而反应保护直流阻抗5. VCC电压测量（芯片的工作电压是否正常）6. 芯片的工作频率测量（芯片的工作晶振频率）7. 导通电阻测量（MOS管及FUSE阻值测量）；8. 识别电阻—IDR测量；9. 热敏电阻---THR；10. 正常状态的静态功耗电流&休眠静态功耗（sleep）11、关断状态的（Shout Down）静态功耗电流；三：保护特性部分测试：12. 单节电池过充保护测试（COV），A、保护下限：测试保护板是否提前保护，影响电池容量值；B、保护上限：测试保护板是否有保护，影响电池的安全性；C、保护延时间上、下限：保护延时间是否在设计范围；D、恢复测试：保护后，是否能恢复，关系电池能否再次使用问题。

13. 单节电池过放保护测试（CUV）；A、保护值上下限:一个是，电池能否放到最底值，容量能否完全放出来，一个是一定要保护，否则影响电池的寿命；B、保护延时间：保护延时间是否在设计范围，C、恢复值、恢复时间：保护后，是否能恢复，关系电池能否再次使用问题。

14. PACK电池过压保护测试（POV）保护值、保护延时间、恢复值、恢复时间（如果有测COV，POV不用测，一般比较不建议只测POV，因为总组的POV即使有保护，并不代表每一节的都能够保护，万一有某一节不保护了，那就很危险。

浅谈锂离子电池保护板测试方法及原理

浅谈锂离子电池保护板测试方法及原理作者：朱里来源：《科学与财富》2016年第14期摘要：锂离子电池保护板是锂离电电池安全使用的重要保障，在实际电池生产过程中，对保护板进行单独的电性能测试是必不可少的一个环节，本文将对保护板测试的一些基本测试项进行简单的分析与介绍。

关键词：锂离子电池；保护板；电性能测试随着新能源科技的不断发展，锂离子电池目前广泛应用于各类产品，大到公交汽车、新能源汽车，电动自行车，小到家用笔记本、手机数码相机、ipad等，都离不开锂离子电池，由于其循环性能优越、可快速充放电、充电效率高达100%，而且输出功率大，使用寿命长，不含有毒有害物质，被称为绿色电池。

然而锂离子电池在使用过程中的一个重要问题就是安全问题，一旦使用不当，轻者影响电池性能和寿命，严重的可引起电池燃烧、爆炸，为此在生产过程中对电池增加防护措施时必不可少的。

锂离子电池保护板就是防止锂离电池在使用过程中出现的一些违规操作而破坏电池正常功能的一种产品，其本质是一块带有保护芯片的PCB板，板上一般设有B+、B1、B2…Bn、B-，P+、P-、CH-等基本功率输入输出端以及TH、ID等信息读取端，B+、B1、B2…Bn、B-和电芯的输出端直接相连，P+、P-、CH-和负载相连。

在实际生产锂离电池过程中，为了保证成品锂电池的产品质量，检测部门必须对新进的保护板进行功能测试，本文将对生产过程中的一些基本测试项进行简单介绍。

1 过充保护测试所有的锂离子电池，包括聚合物锂离子电池、锂铁电池等等，都非常害怕过充，充电时间过长，发生的爆炸的可能性就会加大。

此测试项的目的是检验保护板对于电池在充电过程中由于长时间的充电导致电芯电压过大而及时采取的切断充电线路的保护措施。

首先用一定数量的开关电源连接B+、B1、B2…Bn、B-，用以模拟电芯电压，然后用万用表检测B-，CH-的电压（部分产品CH-和P-为一个点），这个电压值是充电保护MOS管的压值，在正常在没有保护的情况下MOS管处于导通状态，电压为0，逐步改变某一节的电芯电压值，当万用表的数值出现大于0.3v的时候，证明MOS管关断，此时的电芯电压值便是此节保护板的电压过充保护值2 过放保护测试锂离子电池的额定电压为3.6V（有的产品为3.7V），终止放电电压为2.5-2.75V（电池厂给出工作电压范围或给出终止放电电压，各参数略有不同）。

电池保护板检测标准

电池保护板检测标准
1. 目的
本标准旨在规定电池保护板检测的方法、指标和合格标准，以确保电池保护板在安全性能和使用性能方面达到预期要求。

2. 检测项目
2.1 外观检测
检查电池保护板的外观质量，包括表面处理、色泽、划痕、气泡等。

2.2 尺寸检测
测量电池保护板的各项尺寸，如长、宽、高、厚度等，以确保其符合设计要求。

2.3 电气性能检测
检测电池保护板的导电性能、电阻值、绝缘性能等电气性能指标。

2.4 保护功能检测
测试电池保护板对电池的过充保护、过放保护、过流保护等保护功能是否正常。

2.5 耐久性检测
通过模拟实际使用环境，对电池保护板进行充放电循环、冲击测试等，以评估其耐久性和稳定性。

2.6 安全性检测
检测电池保护板在异常情况下的安全性能，如过温保护、短路保
护等。

3. 合格标准
3.1 外观无明显缺陷，表面处理良好，色泽均匀，无划痕、气泡等。

3.2 尺寸符合设计要求，公差在允许范围内。

3.3 电气性能指标符合相关标准要求。

3.4 保护功能正常，能够在过充、过放、过流等情况下有效保护电池。

3.5 耐久性测试后无明显性能下降，能保持稳定运行。

3.6 安全性检测无异常情况发生，安全性能可靠。

锂电池保护板测试方法

锂电池保护板测试方法锂电池保护板测试方法可真是个挺有趣又超级重要的事儿呢！那咱先说说测试步骤吧。

第一步得看看外观呀，就像你挑水果得先看看外表有没有坏的地方一样。

这时候得仔细瞅瞅保护板有没有明显的损坏痕迹，焊点是不是牢固。

这可不能马虎呀，要是焊点不牢，那不就像盖房子地基没打稳吗？多可怕呀！接着就是测试它的过充保护功能啦。

把锂电池连接上保护板，然后用专门的充电器给它充电，一直充到超过正常的充电电压。

这时候如果保护板能及时切断充电电路，哇塞，那就太好啦，就像一个超级英雄及时阻止了一场灾难。

要是不能切断呢，哎呀，那可就糟透了，这锂电池就有爆炸的危险呢，这不是在玩火吗？再就是过放保护功能的测试。

把锂电池放电放到低于正常的放电电压，好的保护板会马上停止放电。

这就如同一个忠诚的卫士，坚决不让危险发生。

如果不这样，锂电池过度放电的话，那它的寿命可就大打折扣啦，就像一个人过度劳累身体就容易垮掉一样。

还有短路保护测试呢。

直接把电池输出端短路一下，好的保护板应该瞬间切断电路。

这要是不切断，那就像汽车没有刹车一样危险啊，想想都让人害怕！在测试过程中的安全性可太重要啦。

锂电池本身就像个小炸弹，要是保护板测试的时候出了岔子，那后果不堪设想。

测试环境得安全，周围不能有易燃物，测试人员也得小心谨慎，就像走在钢丝上一样，容不得半点差错。

稳定性也不能忽视啊，保护板得持续稳定地发挥作用，要是时好时坏，那可就像一个靠不住的朋友，你敢把重要的事儿交给他吗？锂电池保护板的应用场景可多啦。

在我们日常用的手机、笔记本电脑里面都有它的身影。

在电动汽车里更是关键呢，就像汽车的安全气囊一样重要。

它的优势很明显呀，能延长锂电池的使用寿命，保障我们使用锂电池设备的安全。

举个实际案例吧，就说某品牌的手机。

它的锂电池保护板经过了严格的测试，在用户使用过程中，不管是充电的时候不小心插着充了很久，还是手机用到快没电了，保护板都能很好地工作。

用户从来没有遇到过因为电池过充或者过放而导致手机出问题的情况，这多让人省心啊！在我看来，锂电池保护板测试方法虽然看起来有点复杂，但是每一步都至关重要。

动力锂电池的检测标准

动力锂电池的检测标准动力锂电池的检测标准通常包括多个方面，旨在确保其安全性、性能和质量。

以下是一些常见的动力锂电池检测标准：安全性测试：短路测试：检测电池是否在短路条件下发生异常反应。

过充电测试：模拟电池过充电情况，验证其过充电保护机制的有效性。

过放电测试：模拟电池过放电情况，验证其过放电保护机制的有效性。

温度稳定性测试：在高温或低温条件下测试电池的性能和稳定性。

电性能测试：容量测试：测量电池的实际容量，确保其符合规定标准。

放电性能测试：测试电池在不同负载条件下的放电性能。

充电性能测试：测试电池在不同充电条件下的充电性能。

内阻测试：测量电池的内部电阻，评估电池的电导率和功率性能。

循环寿命测试：充放电循环测试：模拟电池在正常使用条件下的充放电循环，评估其寿命和稳定性。

快充循环测试：测试电池在快速充电条件下的循环寿命。

环境适应性测试：温度适应性测试：在不同温度条件下测试电池的性能，确保其在广泛的温度范围内能够正常工作。

湿度适应性测试：测试电池在高湿度环境下的性能。

外观和结构检测：外观检查：检查电池外壳、连接器等外观部分，确保没有明显的缺陷或损坏。

尺寸和形状检测：测量电池的尺寸和形状，确保符合规定标准。

标签和标识检测：标签完整性检查：检查电池上的标签是否完整、清晰可辨，包括规定的标识和警告标语。

运输和储存测试：振动测试：模拟电池在运输和使用中的振动环境，确保其结构和性能不受影响。

冲击测试：检测电池在运输和使用中的冲击耐受性。

这些测试标准可以根据电池的具体用途和规模而有所不同。

制造商通常会遵循国际标准、行业标准和客户要求来进行动力锂电池的检测和认证。

锂电池保护板好坏检测教程

锂电池保护板好坏检测教程一、确保采样线（排线）接法正确。

以7串电池8pin线做个示例B-线接电池总负极B1线接第1串电池正极B2线接第2串电池正极B3线接第3串电池正极B4线接第4串电池正极B5线接第5串电池正极B6线接第6串电池正极B7线接第7串电池正极PS:7串电池第7串的电池正极也是总正极，同理可类推到任何串电池组上。

二、通过万用表确定电池排线接线正确1、通过用万用表黑色表笔压住B-线端子和万用表红色表笔压信B1线端子，得到第1串电池电压是3.584V。

2、通过用万用表黑色表笔压住B1线端子和万用表红色表笔压信B2线端子，得到第2串电池电压是3.584V。

...3、通过此方法测量，得出：第1串电池电压：3.584V第2串电池电压：3.584V第3串电池电压：3.585V第4串电池电压：3.585V第5串电池电压：3.583V第6串电池电压：3.583V第7串电池电压：3.584V此7串电压都是3.58V，排线接线正确，而且电池电压相差低于0.002V，电池一致性好。

PS:电池每串电压应是：三元锂电压在3.0-4.2V;磷酸铁锂电压2.0-3.6V左右；钛酸锂在1.5-2.75V左右。

如果有任何一串电压相差超过2V，则表明排线接错，需要重新接线。

三、测量电压正常后，将排线插上保护板，测量保护板B-和P-之间的电阻，电阻是0，则说明他们之前畅通无阻，保护板是好的。

四、或者可通过接上B-线，测量B-和电池总正极的电压和P-和电池总正极的电压电压一致，说明保护板正常（保护板相当于开关，开关已经打开，电流可安全通过）示例测试得:B-到电池总正极电压是25.11VP-到电池总正极电压是25.11V两个电压一致表示保护板正常。

如果P-通过大电流放电，会有轻微压降，保护板发热（50度左右），属于正常现象。

注意：①测量每串电压时表笔放正确，碰到一起会短路冒烟②接保护板时，一定要先接好排线再插好保护板，插好好保护板接可能导致烧坏保护板。

保护板测试报告

保护板测试报告1. 引言本文旨在对保护板进行全面测试，并对测试过程和结果进行详细记录和分析。

保护板是一种用于保护电子设备免受过电流、过电压等异常情况的装置。

该测试报告将包含测试目的、测试环境、测试步骤、测试结果以及结论等内容。

2. 测试目的本次测试的主要目的是验证保护板在面对各种异常情况时的性能和可靠性。

具体来说，我们将测试保护板在过电流、过电压、短路等异常情况下是否能够有效保护所连接的电子设备。

3. 测试环境为了保证测试的准确性和可重复性，我们使用了以下测试环境： - 一台保护板 - 一台电子设备 - 电流、电压和短路模拟器 - 测试仪器（如示波器、万用表等）4. 测试步骤4.1 过电流保护测试1.将保护板正确连接到电子设备上。

2.使用电流模拟器产生过电流情况，并逐步增加电流值，直到达到设定的保护板额定电流。

3.使用测试仪器监测电流值，并记录是否触发保护板进行过流保护。

4.2 过电压保护测试1.将保护板正确连接到电子设备上。

2.使用电压模拟器产生过电压情况，并逐步增加电压值，直到达到设定的保护板额定电压。

3.使用测试仪器监测电压值，并记录是否触发保护板进行过压保护。

4.3 短路保护测试1.将保护板正确连接到电子设备上。

2.使用短路模拟器在电子设备的输入端口产生短路情况。

3.使用测试仪器监测电流值，并记录是否触发保护板进行短路保护。

5. 测试结果5.1 过电流保护测试结果在过电流保护测试中，我们逐步增加电流值，直到达到保护板额定电流。

测试结果显示，保护板在额定电流下能够及时触发过流保护，并有效地将电流限制在安全范围内。

5.2 过电压保护测试结果在过电压保护测试中，我们逐步增加电压值，直到达到保护板额定电压。

测试结果显示，保护板在额定电压下能够及时触发过压保护，并有效地将电压限制在安全范围内。

5.3 短路保护测试结果在短路保护测试中，我们在电子设备的输入端口产生短路情况。

测试结果显示，保护板能够迅速识别短路情况，并断开电路，确保电子设备的安全运行。

浅谈锂离子电池保护板测试方法及原理

浅谈锂离子电池保护板测试方法及原理锂离子电池是目前市场上常见的一种充电电池，有着高能量密度、自放电率低、使用寿命长等优点，因此在消费电子、通讯、电动汽车等领域广泛应用。

但是，为了确保锂离子电池的安全性，保护板（BMS）的测试变得越来越重要。

本文将浅谈锂离子电池保护板测试方法及原理。

一、保护板测试的目的保护板的主要功能是监测锂离子电池的状态并实现过充、过放、短路、过温等保护措施。

然而，由于不同的电池和保护板有着不同的参数和规格，这使得保护板的测试变得必要。

保护板测试的目的是为了验证它的保护功能是否达到设计要求，并且通过测试能够找出电路中的潜在错误，从而改善保护板的稳定性和可靠性。

二、保护板测试的方法1. 电压测试电压测试是保护板测试的重要环节。

首先需要将电池充满，并使其稳定在室温下。

然后将电池连接到测试设备上，通过读取锂电池的电压值来确定电池的实际状态。

在测试过程中，需要注意保护板的响应速度，以确定电池在过充或过放时保护板的响应速度是否快速。

2. 温度测试温度测试时需要将电池加热，通常是加热到50-60摄氏度，在这个温度范围内进行测试。

测试时需要监测电池的温度变化，并通过保护板检测到电池的高温状态。

如果保护板没有对高温做出响应，那么则说明它的保护功能存在缺陷。

3. 过充测试过充测试是测试保护板的必要环节之一。

在过充测试中，需要在充电时将电池电压增加到略高于最大电压值。

在这种情况下，如果保护板能够及时地切断电池，那么说明它档案的充电管理策略是可行的。

4. 过放测试除了过充测试外，过放测试也是其中一个必要的测试环节。

需要在放电时将电池电压降低到最低电压值，如果保护板能够及时地切断电池，那么说明保护板对电池下限保护的控制是合理的。

三、保护板测试的原理保护板的测试原理基于BMS保护电路的电路设计和信号反馈的管理方式。

保护板依靠测量锂离子电池的电压、电流、温度等参数，并通过电路设计实现充电、放电、保护措施等操作。

锂电池保护板测试仪

锂电池保护板测试仪简介随着锂电池在消费电子、电动工具、新能源汽车等领域的应用越来越广泛，锂电池的性能和安全问题引起了越来越高的关注。

为了保证锂电池的安全性和使用寿命，锂电池保护板的测试变得越来越重要。

而锂电池保护板测试仪就是一种专门用来测试锂电池保护板的仪器。

功能锂电池保护板测试仪的主要功能是测试锂电池保护板的各项指标，如过充保护、过放保护、短路保护、温度保护等，以确保锂电池保持良好的安全性和稳定性。

具体来说，锂电池保护板测试仪可以完成以下功能：1.测试锂电池保护板的过充保护功能。

即在充电时，当电池电压达到一定值时，保护板将停止充电，以避免电池过充。

2.测试锂电池保护板的过放保护功能。

即在使用电池时，当电池电压降低到一定值时，保护板将停止输出电压，以避免电池过放。

3.测试锂电池保护板的短路保护功能。

即当电池输出引线短路时，保护板将停止输出电压，以避免短路引起火灾等危险。

4.测试锂电池保护板的温度保护功能。

即当电池工作温度过高时，保护板将停止输出电压，以避免电池发生热失控等危险。

使用方法使用锂电池保护板测试仪需要遵循以下步骤：1.连接测试仪到锂电池保护板。

根据测试仪的说明书，找到正确的连接方式，并将测试仪与保护板连接起来。

2.打开测试仪。

根据测试仪的说明书，启动测试仪，并设置需要测试的指标和参数。

3.开始测试。

按下测试仪上的开始按钮，测试仪将开始测试锂电池保护板的各项指标，并记录测试结果。

4.分析测试结果。

根据测试仪的输出信息，分析测试结果，并对锂电池保护板进行评估。

常见问题1. 如何选择适合的锂电池保护板测试仪？在选择锂电池保护板测试仪时，需要考虑以下因素：1.测试仪的测试范围。

不同的锂电池保护板有不同的测试要求，测试仪的测试参数需要满足锂电池保护板的测试要求。

2.测试仪的精度和灵敏度。

测试仪的测试结果需要准确可靠，否则将会对锂电池的使用产生影响。

3.测试仪的价格。

不同的测试仪价格差异较大，选择合适的测试仪需要考虑自己的预算和实际需求。

星云动力锂电池组保护板过流测试原理

星云动力锂电池组保护板过流测试原理星云动力锂电池组保护板过流测试原理1. 引言在实际应用中，锂电池组的过流问题是一个非常关键的安全隐患。

为了保护锂电池组的安全运行，星云动力开发了一种过流保护板，本文将从浅入深，介绍该保护板的过流测试原理。

2. 过流保护板的作用过流保护板是用来监测和控制锂电池组中的电流是否超过了安全范围。

一旦发现过流情况，保护板将会采取相应的措施来避免电池组过热、甚至短路等安全问题。

3. 过流测试原理概述过流测试是通过监测电流大小来判断是否发生过流事件。

保护板会将电流传感器与控制电路相连，实时获取电流数值，并进行判断和控制。

4. 过流测试原理详解电流传感器电流传感器是过流测试的核心部件，它负责将电流信号转换成电压信号，以便保护板能够读取和处理。

ADC转换保护板中的模数转换器（ADC）负责将电压信号转换为数字信号。

通过对电流传感器输出信号进行采样和转换，保护板可以获取到精确的电流数值。

数值判断和控制基于ADC转换得到的电流数值，保护板会进行一系列的判断和控制。

例如，当电流超过预设的阈值时，保护板会发出警报并采取相应的措施，如切断电流或调整电池组的工作状态。

5. 总结通过以上的介绍，我们了解到，星云动力锂电池组保护板的过流测试原理主要包括电流传感器、ADC转换以及数值判断和控制等环节。

这些环节相互配合，实现了对电池组过流问题的检测和保护。

锂电池组的安全运行离不开过流保护板的可靠性和精确性。

通过深入理解过流测试原理，我们能更好地使用和维护锂电池组，确保其安全运行，为我们的生活和工作提供可靠的能源支持。

6. 应用领域和进一步研究方向过流保护板广泛应用于电动车、储能系统、无人机等领域，保护电池组的安全运行。

随着技术的不断进步和需求的不断增长，相关研究也在不断深入。

未来，可以从以下几个方面进一步研究过流测试原理：提高过流测试的精确性和响应速度目前，过流测试能够较好地检测电池组的过流情况，但仍有提高的空间。

PTS-2008C锂电保护板测试仪
