流程图中的管道流程线均用粗实线表示。
对于辅助管道、公用系统管道只绘出与设备（或主流程 管道）连接的一小段；对于带仪表控制点的管道流程图，应 画出所有管道，即各种物料的流程线，并在管道线上标注物 料代号及辅助管道或公用系统管道所在流程图的图号；对于 各流程图间相衔接的管道，应在始（或末）端注明其连续图 的图号及所来（或去）的设备位号或管道号。
5.安全生产、试车、开停车和事故处理在图上 需要说明的事项，包括工艺系统对自控、管 道等有关专业的设计要求和关键设计尺寸。
ppt课件
13
通过工艺管道及仪表流程图可以了解：
（1）设备的数量、名称和位号。 （2）主要物料的工艺流程。 （3）其他物料的工艺流程。 （4）通过对阀门及控制点分析，了解生产过程
2.用规定的图形符号和文字代号，详细表示所 需的全部管道、阀门、主要管件（包括临时 管道、阀门和管件）、公用工程站和隔热等， 并进行编号和标注。
ppt课件
12
3.用规定的图形符号和文字代号表示全部检测、 指示、控制功能仪表，包括一次性仪表和传 感器，并进行编号和标注。
4.用规定的图形符号和文字代号表示全部工艺 分析取样点，并进行编号和标注。

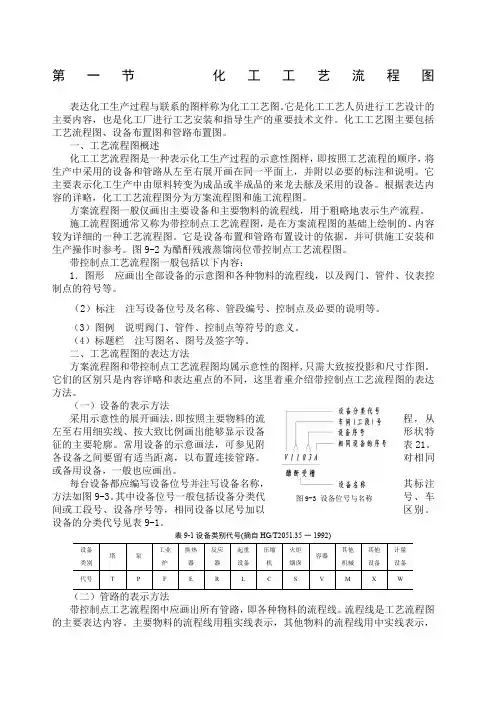

化工工艺流程图
图9-3 设备位号与名称 第一节 化工工艺流程图表达化工生产过程与联系的图样称为化工工艺图。
它是化工工艺人员进行工艺设计的主要内容，也是化工厂进行工艺安装和指导生产的重要技术文件。
化工工艺图主要包括工艺流程图、设备布置图和管路布置图。
一、工艺流程图概述化工工艺流程图是一种表示化工生产过程的示意性图样，即按照工艺流程的顺序，将生产中采用的设备和管路从左至右展开画在同一平面上，并附以必要的标注和说明。
它主要表示化工生产中由原料转变为成品或半成品的来龙去脉及采用的设备。
根据表达内容的详略，化工工艺流程图分为方案流程图和施工流程图。
方案流程图一般仅画出主要设备和主要物料的流程线，用于粗略地表示生产流程。
施工流程图通常又称为带控制点工艺流程图，是在方案流程图的基础上绘制的、内容较为详细的一种工艺流程图。
它是设备布置和管路布置设计的依据，并可供施工安装和生产操作时参考。
图9-2为醋酐残液蒸馏岗位带控制点工艺流程图。
带控制点工艺流程图一般包括以下内容：1．图形 应画出全部设备的示意图和各种物料的流程线，以及阀门、管件、仪表控制点的符号等。
（2）标注 注写设备位号及名称、管段编号、控制点及必要的说明等。
（3）图例 说明阀门、管件、控制点等符号的意义。
（4）标题栏 注写图名、图号及签字等。
二、工艺流程图的表达方法方案流程图和带控制点工艺流程图均属示意性的图样,只需大致按投影和尺寸作图。
它们的区别只是内容详略和表达重点的不同，这里着重介绍带控制点工艺流程图的表达方法。
（一）设备的表示方法 采用示意性的展开画法，即按照主要物料的流程，从左至右用细实线、按大致比例画出能够显示设备形状特征的主要轮廓。
常用设备的示意画法，可参见附表21。
各设备之间要留有适当距离，以布置连接管路。
对相同或备用设备，一般也应画出。
每台设备都应编写设备位号并注写设备名称，其标注方法如图9-3。
其中设备位号一般包括设备分类代号、车间或工段号、设备序号等，相同设备以尾号加以区别。
化工工艺流程图 ppt课件
对于表中未列出的设备和机器图例，可按实际外形 简化绘制，但在同一流程图中，同类设备的外形应 一致。
ppt课件
18
设备类别
表7-2 工艺流程图上的设备、机器图例
代号
图例
塔
T
反应器 R
ppt课件
19
设备类别
代号
图例
容器 （槽、罐） V
泵
P
ppt课件
20
2.管道流程线的表示方法
用规定的图形符号和文字代号，详细表示所需的全部管道、 阀门、主要管件（包括临时管道、阀门和管件）、公用工程 站和隔热等。
2003
产 品 分 馏 塔 C202上 部
PIC
TI
TI
2002
2043
2044
E205 A203 循 环 冷 水 VN1E205
VOP205
P205
PI 2029
VIP205
VOP204
D202
LIC 2006
VIP206
VI1P206 VI2P206
VOP206
P206
LIC
TI
2005 2045
TI
FC
3103
3102
E-3103/A-F
TC
原 料-蜡 油 回 流 换 热 器
3102
E-3102/A-F 原 料 -蜡 油 换 热 器
E -3 1 0 1/A -H 原 料 -柴 油 换 热 器
接 C-102底 液 控 原 料 油 去 分 馏 塔 底
蜡 油 自 P-3108来
蜡油回流去分馏塔 蜡油去 E3106
ppt课件
11
某丙烯酸甲酯装p置pt课局件部工艺原则流程图
12
ppt课件
18
设备类别
表7-2 工艺流程图上的设备、机器图例
代号
图例
塔
T
反应器 R
ppt课件
19
设备类别
代号
图例
容器 （槽、罐） V
泵
P
ppt课件
20
2.管道流程线的表示方法
用规定的图形符号和文字代号，详细表示所需的全部管道、 阀门、主要管件（包括临时管道、阀门和管件）、公用工程 站和隔热等。
2003
产 品 分 馏 塔 C202上 部
PIC
TI
TI
2002
2043
2044
E205 A203 循 环 冷 水 VN1E205
VOP205
P205
PI 2029
VIP205
VOP204
D202
LIC 2006
VIP206
VI1P206 VI2P206
VOP206
P206
LIC
TI
2005 2045
TI
FC
3103
3102
E-3103/A-F
TC
原 料-蜡 油 回 流 换 热 器
3102
E-3102/A-F 原 料 -蜡 油 换 热 器
E -3 1 0 1/A -H 原 料 -柴 油 换 热 器
接 C-102底 液 控 原 料 油 去 分 馏 塔 底
蜡 油 自 P-3108来
蜡油回流去分馏塔 蜡油去 E3106
ppt课件
11
某丙烯酸甲酯装p置pt课局件部工艺原则流程图
12
化工制图工艺流程图(40页)
27
➢1．管道的画法 ➢管道画法的原则规定可参阅国家标准
和化工行业有关规定。
28
29
30
➢2、管道的标注
31
➢每段管道上都标有相应的标注，一般 横向管线标注在管线的上方，竖向管 线则标注在管线的左方；若标注位置 不够时，可将标注中的部分内容移至 管线下方或右方。不得已时，也可用 指引线引出标注。标注内容应包括三 个组成部分：即管道号、管径和管道 等级。
6
➢二、工艺流程草图： ➢工艺流程草图亦称方案流程图、流程
示意图、流程简图，是用来表达整个 工厂或车间生产流程的图样。它是设 计开始时供工艺方案讨论常用的流程 图，亦是工艺流程图设计的依由原料转化成产品的变化， 流向顺序以及生产中采用的各种化工 单元及设备。
➢生产工艺流程草图一般由物料流程、 图例和设备一览表等三个部分组成。
11
➢(3) 文字注解 ➢①在流程图的下方或图纸的其他空白
处列出各设备的编号和名称。 ➢②在管线的上方或右方用文字注明物
料的名称。 ➢③在流程线的起始和终了处注明物料
的名称来源及去向。
12
➢2．图例 ➢图例中只须标出管线图例。阀门、仪
表等无须标出。
13
➢3．设备一览表 ➢设备一览表也只包括序号、位号、设
在有关管道上，并大致按安装位置用 代号、符号给以表示。字母代号和阿 拉伯数字编号组合起来，就组成了仪 表的位号。
36
➢(1)图形符号： ➢(2)字母代号：表示被测变量和仪表功
能的字母代号。 ➢(3)仪表位号：在检测控制系统中，一
个回路中的每一个仪表（或元件）都 应标注仪表位号。
37
➢在管道及仪表流程图中，标注仪表位 号的方法是将字母代号填写在圆圈的 上半部分，数字编号填写在圆圈的下 半部分。
➢1．管道的画法 ➢管道画法的原则规定可参阅国家标准
和化工行业有关规定。
28
29
30
➢2、管道的标注
31
➢每段管道上都标有相应的标注，一般 横向管线标注在管线的上方，竖向管 线则标注在管线的左方；若标注位置 不够时，可将标注中的部分内容移至 管线下方或右方。不得已时，也可用 指引线引出标注。标注内容应包括三 个组成部分：即管道号、管径和管道 等级。
6
➢二、工艺流程草图： ➢工艺流程草图亦称方案流程图、流程
示意图、流程简图，是用来表达整个 工厂或车间生产流程的图样。它是设 计开始时供工艺方案讨论常用的流程 图，亦是工艺流程图设计的依由原料转化成产品的变化， 流向顺序以及生产中采用的各种化工 单元及设备。
➢生产工艺流程草图一般由物料流程、 图例和设备一览表等三个部分组成。
11
➢(3) 文字注解 ➢①在流程图的下方或图纸的其他空白
处列出各设备的编号和名称。 ➢②在管线的上方或右方用文字注明物
料的名称。 ➢③在流程线的起始和终了处注明物料
的名称来源及去向。
12
➢2．图例 ➢图例中只须标出管线图例。阀门、仪
表等无须标出。
13
➢3．设备一览表 ➢设备一览表也只包括序号、位号、设
在有关管道上，并大致按安装位置用 代号、符号给以表示。字母代号和阿 拉伯数字编号组合起来，就组成了仪 表的位号。
36
➢(1)图形符号： ➢(2)字母代号：表示被测变量和仪表功
能的字母代号。 ➢(3)仪表位号：在检测控制系统中，一
个回路中的每一个仪表（或元件）都 应标注仪表位号。
37
➢在管道及仪表流程图中，标注仪表位 号的方法是将字母代号填写在圆圈的 上半部分，数字编号填写在圆圈的下 半部分。
3第三章 化工工艺图 第一节
3-1
三、管路的表示方法
①工艺流程图中一般应画出所有工艺材料和辅 助物料的管道，当辅助管道比较简单时，可将 总管绘制在流程图的上方，向下引支管至有关 设备。 当辅助管道系统比较复杂时，需另绘制辅助管 道系统图予以补充。 ②一般情况下主工艺物料管道用粗实线绘制， 辅助管线用中实线绘制，仪表及信号传输管线 用细实线或细虚线绘制。
四、阀门及管件的表示法
在流程图上，阀门和各种管路附件（化工 部HG20519.32—92）用细实线按规定的符号 在相应处画出。见表3-1、表3-2 。
闸阀
截止阀
五、仪表控制点的表示方法
工艺流程图中应给出和标注与工艺有关的检测仪表、 调节控制系统、分析取样点和取样阀。 在施工流程图中，仪表控制点以细实线在相应的管路 上并大致在安装位置用符号画出。 1．参量代号(见表3—3) 2．功能代号(见表3—4) 3．仪表控制点的符号(见表3—5，用细实线绘制)
设备一览表一般在图例下面，所用线条遵循设备 轮廓线用细实线、物料管线用粗实线、辅助管线用中 实线的基本原则，绘制技术不要求十分精确。
所有工艺流程图不按精确比例绘制，一般设备 (机器)图例只取相对比例． 允许实际尺寸过大的设备(机器)按比例适当缩 小，实际尺寸过小的设备(机器)按比例可适当 放大，可以相对示意出各设备位置高低，整个 图面要协调、美观。
广州中冠安泰石油化 工有限公司仓储一部 工艺流程图
生产工艺流程设计就是如何从原料通过化工过 程和设备，经过化学或物理变化逐步变成需要 的产品，即化工产品。 在复杂的化工生产过程中，原料不是直接变成 产品的，与此同时还会产生副产品、废渣、废 液和废气等，而生产的三废又必须经过合格处 理后才能抛弃和排放。
CAD课件_化工工艺图(PPT52页)
方案流程图一般仅画出主要设备和主要物料的流程线，
用于粗略的表示生产流程。包含以下内容：1
2
3
1.图形：生产用设备的示意图形和工艺流程线。
2.标注：设备的位号、名称、物料的来源、去向的说明。
3.标题栏：注写图号、图名、设计阶段、签名等。
工艺流程图
二、方案流程图的作图 用细实线按流程顺序依次画出设备示意图形，
只标注决定设备位置的定位尺寸。在平面图上，一般选用建 筑定位轴线作为尺寸基准，立式设备以设备的中心线为基准，卧 式设备以中心线和靠近定位轴线一端的支座为基准。
二、工艺管道及仪表流程图的画法
绘制单元：一般以工段为单位绘制
比例：1：100或1：200，较小的也可采用1：50 图幅：A1或A2图幅 作图与标注： 设备的作图与标注 管道的作图与标注 阀门、管件、仪表控制点的表示方法 工艺管道及仪表流程图的阅读
（一）设备的作图与标注
1、设备的画法
用细实线画出，设备图形按规定符号画出，没有规定 的设备图形可画出设备的简略外形和内部结构特征（如反 映釜的搅拌装置）。
化工工艺流程图是一种表示化工生产过程的示意性 图样即按照工艺流程的顺序，将生产中采用的设备 从左至右展开画在同一平面上，并附有必要的标注 和说明，它主要表示化工生产中由原料转变为成品 和半成品的来龙去脉及采用的设备。
化工工艺流程图分为：
方案流程图
物料流程图
工艺管道及仪表流程图
一、方案流程图的作用和内容
3. 了解阀门、仪表控制点的情况。从图中看出有压力表8个，温度表1个，分析记 录表2个，物位表1个。阀门有多个旋塞阀和截止阀。
工艺管道及仪表流程图
第二节 设备布置图
一、建筑制图的基本知识 二、设备布置图 三、管口方位图
化工专业工艺流程图形绘制
12
类别
塔（T）
填 料
塔
反应器
固 定 床 反 （R） 应 器
换 热 器 （E）
常用设备标准图例
图
例
HG20519.31-2009
板
喷
式
淋
塔
塔
沸
M
列
腾
管
定
反
式
床
应
反
反
釜
应
应
器
器
13
类别
容 器 (V)
泵 (P)
机 械 (M)
电机 压缩机 (C)
常用设备标准图例 (续)
图
例
尖顶罐
平顶罐
立式罐
M
M
卧式罐
❖ 形象地反映了化工生产由原料进入到产品输出的过程， 其中包括物料和能量的变化，物料的流向以及生产中 所经历的工艺过程和使用的设备仪表。工艺流程图集 中地概括了整个生产过程的全貌。
3
工艺流程图
概述
方案流程图
在工艺路线选定后，进行概念性 设计时完成，不编入设计文件
物料流程图
在初步设计阶段，完成物料衡算 时绘制
带控制点的工艺流程图
❖ 仪表控制点的画法与标注
PIC 102
仪表控制回路的表示方法
27
带控制点的工艺流程图
❖ 仪表控制点的画法与标注
S
M
气动执行 电动执行 活塞执行 电磁执行
执行机构图示
28
带控制点的工艺流程图 ❖ 图幅和附注
施工流程图一般采用A1图幅，横幅绘制，特别简单 的用A2图幅，不宜加宽和加长。
管段序号采用两 位数字，从01开 始，至99为止， 相同类别的物料 在同一主项内以 流向先后为序， 顺序编号
类别
塔（T）
填 料
塔
反应器
固 定 床 反 （R） 应 器
换 热 器 （E）
常用设备标准图例
图
例
HG20519.31-2009
板
喷
式
淋
塔
塔
沸
M
列
腾
管
定
反
式
床
应
反
反
釜
应
应
器
器
13
类别
容 器 (V)
泵 (P)
机 械 (M)
电机 压缩机 (C)
常用设备标准图例 (续)
图
例
尖顶罐
平顶罐
立式罐
M
M
卧式罐
❖ 形象地反映了化工生产由原料进入到产品输出的过程， 其中包括物料和能量的变化，物料的流向以及生产中 所经历的工艺过程和使用的设备仪表。工艺流程图集 中地概括了整个生产过程的全貌。
3
工艺流程图
概述
方案流程图
在工艺路线选定后，进行概念性 设计时完成，不编入设计文件
物料流程图
在初步设计阶段，完成物料衡算 时绘制
带控制点的工艺流程图
❖ 仪表控制点的画法与标注
PIC 102
仪表控制回路的表示方法
27
带控制点的工艺流程图
❖ 仪表控制点的画法与标注
S
M
气动执行 电动执行 活塞执行 电磁执行
执行机构图示
28
带控制点的工艺流程图 ❖ 图幅和附注
施工流程图一般采用A1图幅，横幅绘制，特别简单 的用A2图幅，不宜加宽和加长。
管段序号采用两 位数字，从01开 始，至99为止， 相同类别的物料 在同一主项内以 流向先后为序， 顺序编号
化工工艺图样—方案流程图绘制方法(化工制图课件)
化工制图及CAD
知识点3：方案流程图绘制方法
1、设备的画法
① 用细实线画设备的大致轮廓和示意结构，甚至可以用一个方框代替。 ② 设备间以及接管口相对位置、设备自身高低不要求准确，但应大致符合实际情况。各设备
之间保留适当距离，以便布置流程线，两设备之间的流程线上，至少应有一个流向箭头。
③ 备用设备一般省略不画，相同位置位置的设备可以只画一个。但设备一般都要编号，并在 图纸空白处按编号顺序集中列出设备名称,并大致与相应设备一一对应。。
在流程线开始和终止的上方，用文 字说明介质的名称、来源和去向
设备序号 相同设备的序号
C 06 01 A-C 上方或下方靠近设备示意 图的位置排成一行
2、流程线的画法
① 物料管线用粗实线画出，动力管线用中粗实线画出。在管线上用箭头表示物料的流向。 ② 应画出全部物料管线和一部分动力管线（如水、蒸汽、压缩空气和真空等)。 ③ 流程线一般画成水平线和垂直线（不用斜线），转弯一律画成直角。
3、方案流程图标注
车间或工段号
➢①在流程图的下方或图纸的其他空白处列出各设备的编号和名称。 设备分类号 ➢②在管线的上方或右方用文字注明物料的名称。 ➢③在流程线的起始和终了处注明物料的名称来源及去向。
知识点3：方案流程图绘制方法
1、设备的画法
① 用细实线画设备的大致轮廓和示意结构，甚至可以用一个方框代替。 ② 设备间以及接管口相对位置、设备自身高低不要求准确，但应大致符合实际情况。各设备
之间保留适当距离，以便布置流程线，两设备之间的流程线上，至少应有一个流向箭头。
③ 备用设备一般省略不画，相同位置位置的设备可以只画一个。但设备一般都要编号，并在 图纸空白处按编号顺序集中列出设备名称,并大致与相应设备一一对应。。
在流程线开始和终止的上方，用文 字说明介质的名称、来源和去向
设备序号 相同设备的序号
C 06 01 A-C 上方或下方靠近设备示意 图的位置排成一行
2、流程线的画法
① 物料管线用粗实线画出，动力管线用中粗实线画出。在管线上用箭头表示物料的流向。 ② 应画出全部物料管线和一部分动力管线（如水、蒸汽、压缩空气和真空等)。 ③ 流程线一般画成水平线和垂直线（不用斜线），转弯一律画成直角。
3、方案流程图标注
车间或工段号
➢①在流程图的下方或图纸的其他空白处列出各设备的编号和名称。 设备分类号 ➢②在管线的上方或右方用文字注明物料的名称。 ➢③在流程线的起始和终了处注明物料的名称来源及去向。
化工制图工艺流程图
二、工艺流程草图： 工艺流程草图亦称方案流程图、流程 示意图、流程简图，是用来表达整个 工厂或车间生产流程的图样。它是设 计开始时供工艺方案讨论常用的流程 图，亦是工艺流程图设计的依据。
定性地标出由原料转化成产品的变化， 流向顺序以及生产中采用的各种化工 单元及设备。
生产工艺流程草图一般由物料流程、 图例和设备一览表等三个部分组成。
3、管道的表示方法 图上一般应画出所有工艺物料和辅助 物料（如蒸汽、冷却水、冷冻盐水等） 的管道。
当辅助管道系统比较简单时，可将其总 管绘制在流程图的上方，其支管则下引 至有关设备；当辅助管道系统比较复杂 时，待工艺管道布置设计完成后，另绘 辅助管道及仪表流程图予以补充，此时 流程图上只绘出与设备相连接位置的一 段辅助管道（有时包括操作所需要的阀 口等）。公用管道比较复杂的系统，通 常还需另绘公用系统管道及仪表流程图。
(1) 比例：图上的设备图形及其高低间 相对位置大致按相对比例进行绘制。 整个图形因展开等种种关系，实际上 并不全按比例绘制，因此在标题栏中 的“比例”一栏，不予注明。
(2) 图幅：由于图样采用展开图形式， 图形多呈长条形，因而以前的图纸幅 面常采用标准幅面加长的规格。加长 后的长度以方便阅读为宜。近年来， 考虑到图样绘读使用和底图档案保管 的方便，有关标准已有统一规定，一 般均采用A1图幅，特别简单的可采用 A2图幅，且不宜加长或加宽。
2、设备的表示方法 1）设备的画法 (1)图形：化工设备在图上一般按比例 用细实线绘制，画出能够显示形状特 征的主要轮廓。
(2)相对位置：设备间的高低和相对位 置，一般也按比例绘制。低于地面的 需相应画在地平线以下，尽可能地符 合实际安装情况。对于有位差要求的 设备，还要注明其限定尺寸。
三、工艺管道及仪表流程图： 工艺管道及仪表流程图又称施工流程 图或带控制点的工艺流程图。与之配 套的尚有辅助管道及仪表流程图、公 用系统管道及仪表流程图。
