磁性浮子液位计
磁性浮子液位计日常故障分析
磁性浮子液位计日常故障分析1.读数不准确当磁性浮子液位计的读数不准确时，可能是由于浮球卡住、导磁柱损坏或传感器故障等原因引起的。
解决方案是首先检查浮球是否顺畅运动，如果浮球受阻，则可以采取清洗浮球或更换浮球的方法解决问题；其次，检查导磁柱是否完好，如发现破裂或损坏，需要更换新的导磁柱；最后，检查传感器是否正常运行，如果传感器损坏需要更换。
2.无显示或显示异常如果磁性浮子液位计没有显示或显示异常，可能是由于电源故障、电路故障或显示器故障等原因引起的。
解决方案是首先检查电源是否正常，如果电源故障需要修复或更换电源；其次，检查电路是否正常，如发现电路故障需要进行维修或更换相关部件；最后，检查显示器是否损坏，如发现显示器故障需要更换新的显示器。
3.液位计漏液如果磁性浮子液位计出现泄漏现象，可能是由于密封件老化、密封不良或连接松动等原因引起的。
解决方案是首先检查密封件是否老化，如发现老化需要更换新的密封件；其次，检查密封是否良好，如发现密封不良需要重新密封；最后，检查连接部分是否松动，如有松动现象需要进行紧固。
4.温度影响由于磁性浮子液位计是利用磁力原理进行测量，温度的变化可能会对磁性浮子液位计的测量结果产生影响。
解决方案是在安装磁性浮子液位计时，注意避免暴露在高温或低温环境中，并进行定期校准以保证测量的准确性。
总结而言，磁性浮子液位计的日常故障分析大致可分为读数不准确、无显示或显示异常、液位计漏液和温度影响四个方面。
解决这些问题需要检查浮球、导磁柱、传感器、电源、电路、显示器、密封件和连接部分的状态，并采取相应的维修或更换措施。
定期进行检查和维护，能有效预防和解决磁性浮子液位计的故障，确保测量的准确性和可靠性。
磁翻版液位计工作原理
磁翻版液位计工作原理
磁翻版液位计是一种常用的液位检测仪器，它通过磁翻的原理来实现液位的测量。
其工作原理如下：
1. 磁翻板：磁翻版液位计由一个浮子和一个带有磁性材料的翻板组成。
浮子上装有一个磁铁，在液位变化时可以上下移动。
液位上升时，浮子上升，翻板也翻转。
液位下降时，浮子下降，翻板复位。
2. 磁性材料：翻板上的磁性材料可以产生磁场，当翻板翻转时，磁场的方向也发生改变。
翻板上方和下方分别有一个磁场传感器，可测量磁场的方向。
翻板翻转时，磁场的方向就会在传感器之间发生变化。
3. 传感器：磁翻版液位计采用磁场传感器来检测翻板的翻转情况。
当磁场的方向发生变化时，传感器会输出一个电信号。
4. 信号处理：液位计还包括一个信号处理模块，用于接收传感器的电信号并将其转换为相应的液位信号。
处理模块可以将磁场方向变化所对应的液位信息显示在液晶屏上或输出到控制系统。
5. 工作原理：当液位上升时，浮子上升，翻板翻转，磁场的方向发生变化，传感器输出一个电信号。
根据信号处理模块的设定，这个信号被转换为液位上升的信号，并通过液晶屏或控制系统进行显示。
当液位下降时，浮子下降，翻板复位，磁场的方向再次发生变化，传感器输出一个不同的电信号。
信号处理
模块将这个信号转换为液位下降的信号。
磁翻版液位计通过磁翻的原理来测量液位变化，具有结构简单、可靠性高、精度较高的特点，被广泛应用于各种液位监测场合。
UHZ磁浮子液位计安装说明书
2.液位上升时，以红色显示液位高度；红色上部为白色，显示无液部分。
根据HG/T21584-95化工部标准4.5条规定：
a).水压试验时，浮子，浮球按1.25倍公称压力单独进行，不参与工艺容器耐压强度试验：
b).主体管水压试验，按1.5倍公称压力进行，但须将浮子取出。
二、技术参数
1、测量范围：350～12000mm（也可根据用户要求定做）
2、测量精度：
≤±10mm
3、介质压力：
-1.0～10.0Mpa
4、介质温度：
≤400℃
5、介质粘度：
≤0.15pas
6、介质比重：
≥0.45g/cm3
7、管体材质：
由具体介质确定
8、安装xx：
标准DN
20、DN25（也可以根据用户要求）
9、排污阀：
（Q11f－″）内螺纹管式球阀
放气孔：
″管堵头
三、安装
a)用户在收到产品时应认真检查产品，是否在运输中受到的损害，并且检查是否和定货要求一致。检查完好后按照以下顺序准确安装.
b)浮子和测量管分开包装。移除底部法兰，保持浮子顶部向上，将浮子装入测量管内，将底部法兰安装好。然后与被测容器连接.
c)浮子中的磁性体与显示板上色条中的磁体作用，色标翻转，红色表示有液，白色表示无液.
注意：
浮子要轻拿轻放，以免损坏；在安装前必须将显示条用浮子全部调整为白色，以免影响读数。
四、运行
1、关闭底部排污阀
2、慢慢打开阀，随之浮子腔内的压力缓慢增大，如果压力迅速增大，有可能是浮子向上撞击而损害浮子。浮子将随液面移动，浮子和显示条通过磁耦合作用，旋转180度色标由白色变成红色，以此反映液位。
磁浮子液位计工作原理

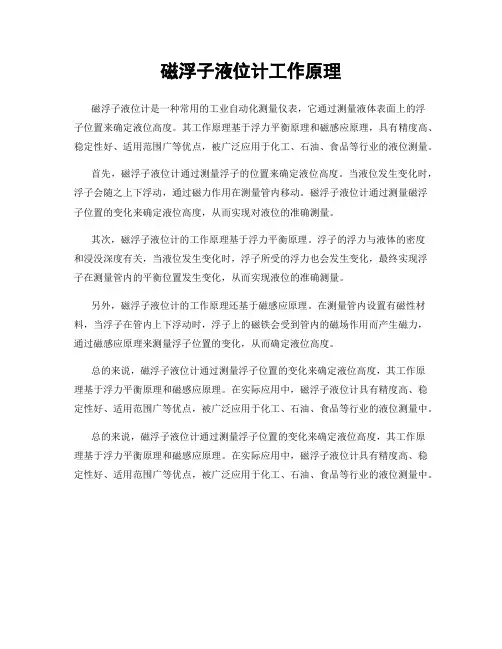

磁浮子液位计工作原理
磁浮子液位计是一种常用的工业自动化测量仪表，它通过测量液体表面上的浮
子位置来确定液位高度。
其工作原理基于浮力平衡原理和磁感应原理，具有精度高、稳定性好、适用范围广等优点，被广泛应用于化工、石油、食品等行业的液位测量。
首先，磁浮子液位计通过测量浮子的位置来确定液位高度。
当液位发生变化时，浮子会随之上下浮动，通过磁力作用在测量管内移动。
磁浮子液位计通过测量磁浮子位置的变化来确定液位高度，从而实现对液位的准确测量。
其次，磁浮子液位计的工作原理基于浮力平衡原理。
浮子的浮力与液体的密度
和浸没深度有关，当液位发生变化时，浮子所受的浮力也会发生变化，最终实现浮子在测量管内的平衡位置发生变化，从而实现液位的准确测量。
另外，磁浮子液位计的工作原理还基于磁感应原理。
在测量管内设置有磁性材料，当浮子在管内上下浮动时，浮子上的磁铁会受到管内的磁场作用而产生磁力，通过磁感应原理来测量浮子位置的变化，从而确定液位高度。
总的来说，磁浮子液位计通过测量浮子位置的变化来确定液位高度，其工作原
理基于浮力平衡原理和磁感应原理。
在实际应用中，磁浮子液位计具有精度高、稳定性好、适用范围广等优点，被广泛应用于化工、石油、食品等行业的液位测量中。
总的来说，磁浮子液位计通过测量浮子位置的变化来确定液位高度，其工作原
理基于浮力平衡原理和磁感应原理。
在实际应用中，磁浮子液位计具有精度高、稳定性好、适用范围广等优点，被广泛应用于化工、石油、食品等行业的液位测量中。
磁性浮子液位计安全操作及保养规程
磁性浮子液位计安全操作及保养规程磁性浮子液位计是一种常用的液位检测仪器，在工业生产中广泛使用。
为了确保磁性浮子液位计的工作稳定，保护设备，保证生产安全，以下是使用及保养规程。
一、安全操作规程1. 操作前的准备工作•操作前应认真查看仪器的安装位置是否正确，各种配件和设备是否已安装齐全。
•检查仪器的安全阀是否关闭。
•在开启仪器前，先确认风机和排气口已关闭。
2. 开启仪器•在保证安全的情况下，开启主电源开关，等待指示灯亮起。
•打开电源开关前，要注意电源线的连接是否正确，电压是否符合要求。
•打开电源开关后，应等待磁力浮子显得准确，测量值稳定后方可进行实际操作。
3. 操作过程•在操作过程中，应避免碰撞仪器或各种配件，以防对仪器造成损坏或影响测量的准确性。
•在清洗部件或更换仪器的配件之前，务必先关闭仪器并确认无电源供应。
此外，当配件拆卸时，需要在排气口处排放内部气体。
•当仪器超出使用范围时，应立即关闭仪器。
如果测量值不符合预期，不能将其强制调整到预期值，而应检查更正操作是否正确。
4. 关闭仪器•操作完成后，应先关闭电源开关，等待仪器磁力浮子显示到最低测量值后方可关闭主电源开关。
•关闭仪器前，也要确认所有阀门均已关闭，荷重传感器的输出信号已打断。
二、保养规程1. 经常检查设备•经常检查液位计设备的电路、电气元器件和与储槽连接的管道，确定其完整无损，防止漏油、漏电等现象。
•经常检查仪表的仪表盘和标尺尺标是否正确，确认测量值的准确性。
•定期检查液位计设备的电路和行程开关，保证其灵敏度和可靠性。
必要时，进行小修小补。
2. 保持清洁•液位计检测液体的性质、粘稠度、特定重力、腐蚀性都不同，查看使用说明书，根据不同的液体，选用不同的清洗剂进行清洁。
•定期检查仪表部件，并进行清洗和油润处理。
3. 定期维护•液位计设备应定期进行维护检查，主要是对电气、机械和液压部分进行检查，防止设备老化堵塞、故障或损坏。
维护周期一般为半年或一年一次。
磁性浮子液位计详细说明
0c67f0e 密度计
的工作情况和液位高度。配上液位变送器就能远 距离传送液面的位置信号。通过一定的电气装置 达到自动控制和测量液位的目的。液位计是具有 可靠的安全性的检测仪表。由于具有磁
翻板液位计还要考虑介质的腐蚀性和使用寿命， 因为磁翻板是工艺介质里装有磁性浮筒，浮筒耐 腐蚀性和厚度也要考虑！?
0c67f0e 密度计
0c67f0e 密度计
但不能只设置磁翻板液位计，要同时设置玻璃板 液位计，磁翻板液位计只能做参考用。另外较重 要的液位（与工艺安全、设备安全相关）例如， 汽包液位，不推荐用磁翻板液位计。磁
0c67f0e 密度计
计组合。有着单体进行全量程测量。设备少开孔， 显示清晰，标志醒目，读数直观等优点。当液位 计直接配带显示仪时可省去该系统信号检测的中 间变送，从而提高其传输精度。MH
0c67f0e 密度计
7120液位计采用连通器的原理。使容器内液体等 高引入到液位计主体管内。在主体管内的漂浮浮 球组件，根据浮力原理和磁性藕合原理。在主体 管外附靠着能反映磁现象的翻柱作
0c67f0e 密度计
被测容器的上下分液管间最各装一只截止阀门以 便打开或总装液位计，另一方面为维修液位带来 方便。在上下截止阀门关闭时，可打开液位计底 部排污法兰或卸下排污螺钉，注入清水
0c67f0e 密度计
0c67f0e 密度计
来观察各种容器内介质的液位高度。它适用于石 油、化工等工业领域的液位指示，该液位计结构 简单，观察直观、清晰，不堵塞、不渗漏，安装 方便，维修简单。玻璃板液位计上、下
磁翻板液位计详细介绍
• 高温高压型 • 承受最大工作压力：超 过10MPa（20 MPa以下） • 最高工作温度：200～ 450℃ • 测量范围：0~6m • 测量介质密度： • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
• 防爆型 • 承受最大工作压力：： 10Mpa以下 • 最高工作温度：120℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
磁位计：又叫磁浮子液 位计，磁翻柱液位计。 原理：连通器原理，根据浮力 原理和磁性耦合作用研发而 成，当被测容器中的液位升 降时，浮子内的永久磁钢通 过磁耦合传递到磁翻柱指示 面板，使红白翻柱翻转180°， 当液位上升时翻柱由白色转 为红色，当液位下降是翻柱 由红色转为白色，面板上红 白交界处为容器内液位的实 际高度，从而实现液位显示。
• • • • • • • • • • •
磁翻板液位计 分类： 1、 普通型 2、防腐型 3、伴热型 4、防霜型 5、高温型 6、高压型 7、防爆型 8、高温高压型 9、低密度型 10、顶装型
1: 旋塞 2: 测量管 3: 指示器标记 4: 玻璃板 5: 刻度盘
6: 浮子 11: 零刻度 7: 液位 12: 厂标牌 8: 指示器显示的位置 13: 排污阀 9: 磁浮子指示器 14: 铭牌 10: 测量零点（法兰中心）
• 顶装型 • 承受最大工作压力： 1.6MPa • 最高工作温度：200℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
基本参数： 测量长度、介质、密度、压力、温度、 安装方式、连接形式、其他特殊要求 （如电信号、通讯协议、截止阀等）
磁浮子液位计详细说明
磁浮子液位计详细说明磁性浮子式液位计具有显示直观醒目、不需电源，安装方便可靠，维护量小，维修费用低的优点，是玻璃管，玻璃板液位计的升级换代产品。
可广泛应用于石油，化工，电站，制药，冶金，船舶工业，水/污水处理等行业的罐，槽，箱等容器的液位检测。
介绍：磁浮子液位计是以磁性浮子为感应元件，并通过磁性浮子与显示色条中磁性体的耦合作用，反映被测液位或界面的测量仪表。
磁浮子液位计工作原理磁浮子式液位计和被测容器形成连通器，保证被测量容器与测量管体间的液位相等。
当液位计测量管中的浮子随被测液位变化时，浮子中的磁性体与显示条上显示色标中的磁性体作用，使其翻转，红色表示有液，白色表示无液，以达到就地准确显示液位的目的。
用户还可根据工程需要，配合磁控液位计使用，可就地数字显示，或输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。
也可以配合磁性控制开关或接近开关使用，对液位监控报警或对进液出液设备进行控制。
磁性浮子液位计各类型产品1.（基本型）2.UHZ-592磁性浮子液位计（夹套型）3.UHZ-593磁性浮子液位计（防霜型）4.UHZ-594磁性浮子液位计（防腐型)5.UHZ-595磁性浮子液位计（顶装型）6.UHZ-596磁性浮子液位计（吊绳型）7.UHZ-597磁性浮子液位计（内衬型）8.UHZ-598磁性浮子液位计（液化气型）9.UHZ-599磁性浮子液位计（界面型)（三）技术参数1、测量范围：根据用户要求（最大6000mm）UHZ5952、测量精度：≤±10mm3、介质压力：-1.0－6.0Mpa4、介质温度：-40℃～450℃5、介质粘度：≤10-4㎡/S6、介质比重：≥0.35g/cm37、管体材质：由具体密度而定8、安装法兰：标准DN20。
也可以根据用户要求9、排污阀：（Q11f－15PC1/2’’）内螺纹管式球阀放气孔：GZ1/2” 管堵头磁浮子液位计安装a) 用户在收到产品时应认真检查产品，是否在运输中受到的损害，并且检查是否和定货要求一致。
【浮子液位计】浮子液位计三个常见问题
【浮子液位计】浮子液位计三个常见问题1.顶装式浮子液位计产品顶装式浮子液位计产品是以浮球为测量元件，通过连杆上磁钢将液位变化传递给现场指示器，使指示醒目地指示出液位的高度。
顶装式浮子液位计结构原理：是由现场指示部分及其辅佑襄助装置（液位掌控开关和液位远传变送装置）二部分构成，用户也可以单独选用现场指示部分。
液位计是以浮球为测量元件，通过连杆上磁钢将液位变化传递给现场指示器，使指示醒目地指示出液位的高度。
是由现场指示部分及其辅佑襄助装置（液位掌控开关和液位远传变送装置）二部分构成，用户也可以单独选用现场指示部分。
液位计是按阿基米德定理和磁性材料同性相斥，异性相吸的原理研制而成。
依据上述原理，将液位变化线性地传递至液位指示器上。
红色为液相，白色为气相，从而达到现场测量液位的目的。
掌控器是依据上述磁钢特性，通过液位掌控开关使转换器触点按液位给定值动作从而达到液位掌控的目的，液位掌控开关安装在液位计所需掌控的位置。
远传变送装置亦是依据磁性感应原理，将液位的变化线性转换成直流4～20mA电流信号，进行远传并和二次仪表配套实现液位的远距离测量、记录和掌控。
列顶（底）装式磁性浮子液位计可以和本公司生产的液位掌控开关和液位远传变送装置配套使用，可实现液位的上、下极限报警及限位掌控，液位远传变送器装置可将液位变化转换成4～20mA线性电流信号，实现远距离的指示、检测、掌控和记录。
2.磁性浮子液位计的故障处理磁性浮子液位计是液位计常用产品类型，具有显示直观、不需电源、维护量小、维护和修理费用低等优点，是玻璃板液位计更新换代的升级产品。
磁性浮子液位计日常故障分析：1、磁性浮子液位计调校正常，投用后发觉浮子在某一位置显现一段时间的“吸住”现象。
这紧要是液位计穿过钢制平台安装时，与钢板距离过近产生的。
因此，穿过钢制平台安装需要特别注意液位计连通管管壁与平台切割边线的间距。
依据现场使用阅历，此间距在100㎜左右即能保证对磁性浮子不产生影响。
磁性浮子液位计选型技术参数
磁性浮子液位计选型技术参数雷特视镜整理磁性浮子液位计概述：UHZ-52型系列磁性浮子液位计由现场指示部分及其辅助装置（液位控制开关和液位远传变送器）二部分组成，用户也可以单独选用现场指示部分。
该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。
该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。
它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。
由于测量显示部分不与介质直接接触，所以对高温、高压、有毒、有害、强腐蚀介质更显其优越性。
因此，它比传统的玻璃板（管）液位计具有更高的可靠性、安全性、先进性、实用性。
UHZ-51型系列磁性浮子液位计与液位控制开关和液位远传变送装置配套使用，可以对液位进行远距离控制及显示。
因此它被广泛地应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
磁性浮子液位计结构原理液位计根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
磁性浮子液位计特点●适合容器内液体介质的液位、界面的测量。
除现场指示，还可配远传变送器、报警开关、检测功能齐全。
●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
●测量范围大，不受贮槽高度的限制。
●结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
磁性浮子液位计主要技术指标●测量范围：500~8000mm●精确度：±5mm ±10mm（高温型）●工作压力：≤2.5MPa（普通型）≤10.0MPa（高压型）≤32.0MPa（超高压型）≤2.5MPa（防腐型）●介质密度：0.45~2g/cm●介质密度差：≥0.15g/cm（测量界位）●介质温度：-80℃~+450℃●介质粘度：≤0.4Pa.s，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热夹套式液位计。
磁浮式液位计工作原理
磁浮式液位计工作原理
磁浮式液位计是一种常用的液位测量仪器，其主要工作原理是利用磁浮体在液体中浮力平衡的原理来测量液位。
磁浮式液位计由测量部分和显示/输出部分组成。
测量部分通
常由浮子、导向管和测量管组成。
浮子通常由磁性材料制成，在液体中能够浮起或沉没，其位置的高低与液位密切相关。
导向管用于引导浮子在测量管内运动，并限制其运动范围，确保测量的准确性。
测量管是用来固定浮子和导向管的管道。
磁浮式液位计的工作原理是利用浮子和导向管之间的磁力耦合来实现液位的测量。
在测量管的上部和下部分别安装有感应线圈，感应线圈中通有交变电流。
感应线圈中的电流会产生磁场，当浮子在液体中上浮或下沉时，浮子上的磁体会随之运动。
当浮子上浮时，磁体离开感应线圈，导致感应线圈中的磁场变弱。
与此同时，感应线圈中的电流也会发生变化。
通过检测感应线圈中的电流变化，系统可以确定浮子的位置，从而得知液位的高度。
磁浮式液位计具有高精度、稳定性好、适用于测量各种介质的优点。
它广泛应用于石油、化工、食品等工业领域中的液位监测和控制。
磁致液位计原理
磁致液位计原理一、磁性浮子磁性浮子是磁致液位计的核心部件，它由一个永磁体和一块导磁体组成。
永磁体通常被固定在一个浮子内部，导磁体则与浮子一起随着液位的升降而上下移动。
当液位发生变化时，浮子会随之上下移动，并改变浮子内部的磁场分布。
二、测量管测量管是磁致液位计的另一个重要组成部分，它由一个非磁性材料制成。
测量管内壁附着一层导磁材料，形成一条条磁力线。
当液位发生变化时，导磁体随之上下移动，并改变测量管内壁上的磁场分布。
三、磁力线磁力线是磁致液位计进行测量的基础。
在测量管内壁的导磁材料上，磁场会形成一系列的闭合磁路。
当导磁体移动时，这些磁路会发生变化，并产生相应的感应电动势。
感应电动势的大小与液位的变化成正比。
四、磁性液体磁性液体是一种特殊的液体，它具有磁性。
在磁致液位计中，磁性液体被用于填充测量管和浮子之间的间隙。
当液位发生变化时，磁性液体也会随之移动，并传递液位的变化到浮子和测量管上。
五、信号转换在磁致液位计中，信号转换是将磁场的变化转换成电信号的过程。
这个过程是通过测量管内壁上的导磁材料和与之相连的线圈来实现的。
当导磁体移动时，磁场会发生变化，并在线圈中产生感应电动势。
感应电动势的大小与液位的变化成正比。
六、测量电路测量电路是磁致液位计的最后一个组成部分，它负责将感应电动势转换成标准信号输出。
这个过程通常由一个放大器和滤波器来完成，以消除噪声和提高测量的准确性。
输出的信号可以与计算机或其他控制系统相连，以实现自动化控制和管理。
总之，磁致液位计是通过利用磁场的变化来测量液位的升降。
这种液位计具有结构简单、精度高、可靠性好等优点，因此在工业自动化领域得到了广泛应用。
磁性浮子液位计说明书(标准版)
最新磁性浮子液位计的使用说明和安装保养●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。
该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。
这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。
●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。
另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。
磁翻板液位计常见故障及原因分析 液位计常见问题解决方法
磁翻板液位计常见故障及原因分析液位计常见问题解决方法磁翻板液位计常见故障及原因分析：我们说的磁翻板液位计（也可称为磁性浮子液位计）依据浮力原理和磁性耦合作用研制而成的。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180，当液位上升时翻柱由白色变化为红色，当液位下降时翻柱由红色变化为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清楚的指示。
1、显示面板显示异常造成这种故障的原因通常有以下几种：翻片与导轨间的间隙设计不合理或过小，从而导致摩擦力过大，翻片不翻转；显示面板与浮筒的距离过大，浮子的磁钢驱动力不足，导致翻片不翻转；翻片中的磁钢过小或磁力消失，导致翻片不翻转或翻转异常；水或灰尘等杂质渗入显示面板，导致翻片翻转困难；环境温度过低，导致介质结冰，浮子无法移动，翻片不能正常显示液位。
2、就地显示正常，远传显示不正常一般来说，造成这种故障通常有以下几个原因：国产玻璃管干簧管易碎，干簧管短路或者开路，会导致远传异常；电阻虚焊；干簧管的金属触点间隙很小，当介质温度过高，其受热时金属薄片膨胀，简单显现闭合状态；压力超出额定值，导致开关损坏。
3、远传和磁翻板都不动这种故障现象通常就是浮子异常导致，有以下两种表现：现象一：浮子被卡住，导致显示面板指示不正确。
故障分析：磁翻板液位计里的浮子被卡住，通常有以下几个原因：当浮子使用一段时间后，浮子可能会由于杂质的存在而卡住，不能上升或下降；浮筒的安装角度小于87度，导致倾斜，影响浮子的上下移动；浮子由于本身的磁性吸附铁屑或其它污物导致被卡住；环境温度过低，导致介质结冰，浮子无法移动。
现象二：浮子损坏，导致显示面板指示不正确。
故障分析：磁翻板液位计里的浮子损坏，通常有以下几个原因：浮子由于强度设计不对，导致受到过压力时向里面凹陷，变瘪；在焊接处没焊透或漏焊，导致浮子受到压力时焊缝裂开，浮子进水；浮子由于使用时间长或者长期高温使用，显现退磁，导致无法使用；浮子中的磁钢松动，导致浮子无法工作。
磁性液位计工作原理
磁性液位计工作原理磁性液位计是一种常用的液位检测仪器，它通过测量液体表面上的磁场强度来确定液位高度。
其工作原理基于液体对磁场的影响，下面我们来详细了解一下磁性液位计的工作原理。
首先，磁性液位计由磁性浮子和传感器组成。
磁性浮子通常由永磁材料制成，它能够随着液位的变化而上下浮动。
传感器则安装在液体容器的壁上，用于检测磁性浮子周围的磁场强度。
当液位上升时，磁性浮子随之上升，使得传感器周围的磁场强度发生变化。
传感器会实时监测这种磁场强度的变化，并将其转化为电信号。
这个电信号随着液位的变化而相应地发生变化，因此可以通过检测电信号的变化来确定液位的高度。
另外，磁性液位计还可以通过测量磁场的强度来确定液体的种类。
不同种类的液体对磁场的影响程度不同，因此可以通过检测磁场强度的变化来区分不同种类的液体。
总的来说，磁性液位计的工作原理是基于磁性浮子随液位变化而上下浮动，从而改变传感器周围的磁场强度，传感器通过检测磁场强度的变化来确定液位的高度和液体的种类。
除了以上介绍的工作原理，磁性液位计还有一些特点和优势。
首先，它适用于各种液体，包括腐蚀性液体和高温高压液体。
其次，磁性液位计不受液体温度、压力和介质的影响，能够稳定准确地测量液位。
此外，磁性液位计具有结构简单、维护方便、使用寿命长等优点，因此在工业领域得到了广泛的应用。
综上所述，磁性液位计通过测量磁场强度来确定液位高度和液体种类，其工作原理简单而有效。
在实际应用中，磁性液位计能够稳定准确地监测液位，为工业生产提供了重要的技术支持。
希望本文对磁性液位计的工作原理有所帮助，谢谢阅读！。
磁浮子液位计用途
磁浮子液位计用途磁浮子液位计是一种常用的液位测量仪表，它广泛应用于各个行业和领域。
以下是关于磁浮子液位计的用途的详细解释：1. 工业过程控制：磁浮子液位计常常用于工业过程控制中，帮助监测和控制各种液体的液位。
例如，在化工、石油、制药等行业中，磁浮子液位计可以用于监测反应釜、储罐、管道和其他设备中的液位，以确保生产过程的正常运行。
通过及时准确地测量液位，磁浮子液位计可以帮助防止溢流、过度注入或干涉装置的液位变化。
2. 环境监测：磁浮子液位计也常用于环境监测中，例如地下水位监测、水库水位监测和河流水位监测等。
这些数据对于水资源管理、水质保护和防洪工程等领域具有重要意义。
磁浮子液位计可以准确地测量水位的变化，并将数据传输给监测系统，以便及时采取相应的措施。
3. 储罐管理：在储罐管理中，磁浮子液位计也扮演着重要的角色。
储罐通常用于存储各种液体或气体，如石油、化学品、食品等。
磁浮子液位计可以实时测量储罐内液位的变化，并通过信号输出给监测系统。
这有助于确保储罐的安全运行，避免液位过高或过低引发的问题，同时也有助于优化储罐的利用率。
4. 食品和饮料行业：在食品和饮料行业中，磁浮子液位计常用于监测和控制酿造、发酵、储存和配送过程中的液位。
例如，在酿酒过程中，磁浮子液位计可以帮助监测发酵罐中的酒液液位，以确保酵母正常发酵。
在食品生产中，磁浮子液位计可以用于监测储存罐中的原料液位，以确保生产过程的连续性和稳定性。
总结起来，磁浮子液位计在工业过程控制、环境监测、储罐管理以及食品和饮料行业中具有广泛的用途。
通过准确地测量液位，它帮助保证生产过程的正常运行，防止事故和损失的发生，同时也提供了重要的数据支持，以便及时采取相应的措施。
磁浮球液位计工作原理
磁浮球液位计工作原理
磁浮球液位计是一种常用于测量液体水平高度的仪器。
它的工作原理基于磁浮力和阻力平衡的原理。
磁浮球液位计通常由一个浮球、浮子杆和感应装置组成。
浮球由磁性材料制成，其所处的液位会影响浮球的上下浮动，从而间接测得液体的高度。
在液位计的外部框架内，有一个或多个磁石被固定在测量范围内的特定位置。
当测量液位时，浮球通过浮子杆固定在测量系统中，使其与被测液体接触。
当液体的高度变化时，浮球的位置也会跟随发生变化。
当浮球上升时，与之相配对的磁石也会随之上升。
通过感应装置检测被测磁石位置的变化，可以判断液位的高度。
感应装置通常使用磁电感传感器或霍尔效应传感器，通过测量磁场的变化来计算液位的高度。
这些传感器可以将液位高度转化为电信号，然后通过电子仪器进行处理和显示。
磁浮球液位计工作原理简单可靠，适用于各种粘度的液体测量。
在使用过程中需要注意防止液体中含有气体等杂质，以免影响测量结果。
同时，仪器的安装和调试也需要按照相关要求进行，以确保测量的准确性和可靠性。
UHZ-SS磁翻板液位计说明
UHZ-SS 磁性浮子翻板液位计一、 基本原理UHZ-SS 翻板式就地显示磁性浮子液位计是UHZ 系列液位计中最常用、最基本的型式。
它主要由主管、磁性浮子与翻板液位指示器等组成，见图1。
主管通过法兰与储罐连接，翻板指示器用抱箍捆绑在主管外上。
磁性浮球装在主管内，随液位上下升降，磁感应使管子外边指示器内翻板片跟随翻转。
翻板片正面为白色，反面红色，储罐中无液体时翻板片显示为白色，当液位上升，翻板片受管子内部上升的磁性浮球吸引翻转180度变为红色。
反之，液位下降，浮球下落，磁性感应使色片反过来转动180度后复位成白色，所以正常工作状态下，翻板液位指示面板上显示有液体部分为红色，无液体部分为白色。
红白色界限分明，一目了然。
翻板指示器与液体完全隔离，拆装方便，安全可靠。
整个液位计无任何易碎件，坚固耐用。
且整个液体高度指示过程为磁感应运动后双色显示高度变化，无需通电，安全可靠，可长期使用而无需维护！二、 基本结构三、 主要技术指标图四、安装1．安装前最好清除容器内的垃圾，尤其是法兰对接处的铁磁性垃圾，以免铁屑等磁性物质随液体流入液位计，吸附在磁性浮球上阻碍磁性浮球的正常运动。
安装如图2、图3所示。
卧 罐2．为防止运输途中丢失磁性浮球，，浮球出厂已安装在液位计管子内部，第一次安装步骤如下，打开液位计底部的浮球安装入口，按照浮球上的箭头方向( 箭头朝上 )将浮子装入液位计，上紧螺丝。
后期维护时还可以根据浮球重的一头即有磁性吸力的一头朝上塞入安装。
3．在液位计与贮槽之间一般均应安装球阀或截止阀,以便检修与更换液位计。
4．首次安装液位计需要把液位计拿在手里稍微倾斜抖动一下，使管子里面的磁性浮子慢慢往复运动一次，把面板颜色全部翻转成白色再安装，这样在首次调试的时候，液位进去后会慢慢上升翻转成红色，也可以用附带的调整棒复位指示器颜色。
5．翻板指示器松绑后可在270°范围内任意旋转，调节安装角度后固定。
以方便监测人员观察！五、调试与维护1.零点位置：将液位计和浮子按说明安装后，液位计内部无液体，此时翻板显示应在零位。
磁浮子液位计工作原理
磁浮子液位计工作原理
磁浮子液位计是一种基于浮力平衡原理测量液位的仪器。
它由测量部分和指示部分组成。
测量部分包括浮子和浮子轴，浮子轴上有几个固定的密度小于液体的磁性浮子，它们通过细线或者杆连接起来。
测量部分放在液体中，液体的液位变化将使浮子轴上的浮子上升或下降。
指示部分由指示器和磁系统组成。
指示器是一个显示液位高度的仪表，磁系统是由固定在液位计外壳内的磁体和浮子上磁体组成。
在正常工作状态下，磁系统的磁体所产生的磁场将浮子吸引到磁体附近，并保持浮子轴处于平衡状态，即浮子的浮力与液体对它的浮力相等。
当液位上升时，浮子轴上的浮子会随之上升，磁系统的磁力减小，指示器会相应地显示液位升高的数值；反之，当液位下降时，浮子的位置也会相应下降，指示器显示液位降低的数值。
总之，磁浮子液位计通过测量浮子的位置来确定液体的液位，实现液位的远程监测和控制。
浮子液位计的电气原理
浮子液位计的电气原理
浮子液位计是一种常用的检测液位的装置，其测量原理基于浮力定理。
浮子液位计的电气原理是指在浮子液位计中传感器所采用的电气信号
转换原理。
浮子液位计中采用的传感器主要有磁性浮子传感器和电容式浮子传感
器两种。
磁性浮子传感器通过磁场感知浮子的位置，从而实现液位的
测量，其电气原理是将磁性浮子通过磁性力量绑在一根导杆上，当浮
子随着液位的变化上下移动时，磁性浮子会沿导杆上下滑动，从而驱
动磁感应器在导杆内部产生感应电信号。
根据感应电信号的强度变化，可间接推算出液位的高度。
而电容式浮子传感器则是利用金属浮子与液位接触面积的变化来改变
电容量，进而转化为电信号输出，其电气原理是将金属浮子作为平行
板式电容器的一极板，而将容器底部作为另一极板，当浮子随着液位
上下波动时，电容器间隙的长度随之改变，进而改变电容量的大小。
通过实时测量电容容量的变化，就可以获得液位高度的变化量。
需要注意的是，浮子液位计电气原理的准确性和稳定性与传感器的设
计参数有关。
传感器中的电路组件要精密、稳定，还必须有良好的防
抗干扰能力，以保证测量精度和稳定性。
而通常情况下，浮子液位计
的制造企业会针对不同的液体材料开发不同参数的测量设备，以确保不同的液体材料都可以获得准确的液位测量值。
总之，浮子液位计的电气原理是基于各种传感器的信号转换原理，通过电信号的传输和测量，实现对液位高度的准确测量。
基于其原理的设计和制造，需要实现高精度、稳定和可靠的电气参数，以保证其在工业生产和其他领域中的广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁性浮子液位计由液位控制开关和液位远传变送器两部分组成。
该系列的液位计弥补了玻璃管液位计的一些缺陷，具有更高的可靠性和安全性。
接下来由安徽康斐尔电气有限公司为您进行简单介绍，希望给您带来一定程度上的帮助。
磁性浮子液位计是利用磁耦合原理进行工作的，产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点。
有侧装和顶装二种安装方式，无论那种方式都可以捆绑远传装置，使液位计即可以就地显示液位，又可以远程监控液位。
捆绑后的磁翻板液位计可称为远传型磁翻板液位计。
制作磁翻板液位计的工艺虽然很简单，但磁翻板液位计作为计量仪表，特别是远传型磁翻板液位计，如果未经质监局审核，没有生产许可证，产品质量是难以得到保证的。
因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家，价格可能略高一点,但产品质量有保证,售后服务有保证。
磁性液位计的使用
玻璃板液位计可直接用来观察各种容器内介质的液位高度。
它适用于石油、化工等工业领域的液位指示，该液位计结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。
玻璃板液位计上、下端安装法兰与容器相连接构成连通器，透过玻璃板可直接观察到容器内液位的实际高度。
上下阀门装有安全钢珠，当玻璃因意外损坏时，
钢珠在容器内压的作用下自动密封，防止容器内液体外溢，并保证操作人员安全。
安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市，是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
主要产品：电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。
仪器仪表系列：压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。
公司拥有雄厚的技术力量、精良的制造工艺和科学的管理手段。
公司严格执行产品标准及行业标准，按照国内各工矿企业的使用环境条件和工艺要求，制定严格的工艺流程，使产品工艺精良。
公司自主研制、开发、生产的产品主要有六大系列，400多个品种。
被广泛应用于航天、军工、电力、水处理等行业，产品销往国内29个省市自治区，在许多重点工程中使用，获得用户高度评价。
