水力发电厂电力一次系统设计

合集下载

水力发电厂继电保护设计导则

水力发电厂继电保护设计导则

水力发电厂继电保护设计导则1.概述水力发电厂继电保护设计导则的目的是确保水力发电厂的继电保护系统能够准确、可靠地对电力系统中的故障进行检测、定位和隔离,确保水力发电厂的安全运行和电网的稳定性。

2.设计原则(1)可靠性:继电保护系统应具备高可靠性,能够在各种工况下正常工作,及时发现故障并采取正确的操作措施。

(2)可调节性:继电保护系统应具备可调节性,以便根据电力系统的变化和发电厂的运行模式进行调整,以确保系统的灵活性和适应性。

(3)互斥性:不同保护装置之间应设置适当的互斥逻辑,防止误动作或多重动作导致的系统停电。

(4)灵敏度:继电保护系统应具备足够的灵敏度,能够快速检测到电力系统中的故障,并及时做出反应,以减轻故障对电力系统的影响。

(5)可操作性:继电保护系统应具备良好的可操作性,保护设置参数的调整、保护功能的测试和维护应简便、方便。

(6)完整性:继电保护系统应覆盖水力发电厂的各个关键部位,能够对主变压器、发电机、输电线路等进行全面有效的保护。

3.继电保护装置的选型与设置(1)根据水力发电厂的具体情况和电力系统的特点,选择适合的继电保护装置,并对其进行合理设置。

常见的继电保护装置包括过电流保护装置、距离保护装置、差动保护装置、零序保护装置等。

(2)设置合适的保护区域和保护范围,确保继电保护系统能够覆盖到位于水力发电厂内以及连接到电网的各个主要设备和线路。

(3)对继电保护装置的参数进行合理调整,确保其满足不同工作条件下的保护要求。

4.继电保护系统的测试与维护(1)定期对继电保护系统进行测试和校准,确保其性能符合设计要求,避免误动作和漏动作的发生。

(2)建立完善的继电保护系统巡检制度,定期对各个保护装置进行巡检和维护,清除污秽、检查电缆连接等,确保装置的正常运行。

(3)建立故障记录和维护记录,对继电保护系统的运行情况进行记录和分析,及时发现问题并采取相应的措施。

5.继电保护系统的接地与安全(1)保证各个继电保护装置的可靠接地,减少因接地不良导致的故障和误动作。

第3章 电气一次系统

第3章 电气一次系统

5.水电厂的特点
(1)水电厂可以综合利用水力资源。 (2)水电厂不用燃料,发电成本低,仅为同容量的火电厂的25%~35%,效率高。 (3)水电厂运行灵活,启停迅速,无最低负荷限制,适于承担调峰、调频、事故备 用。 (4)水电厂设备简单,意外停机概率小,时间短 (5)水能可存储和调节。 (6)水能发电不污染环境。 (7)水电厂投资较大,工期较长。 (8)水电厂受水文条件制约,枯水期发电功率只有丰水期的30%,全年最大负荷利 用小时数低。 (9)由于水库的兴建,造成淹没土地,影响生态环境。
3. 低于1KV的低压系统,考虑到单相负荷的使用, 均采用中性点直接接地运行方式
3.2.1电气主接线的基本要求与倒闸操作的基本原则
1.电气主接线的基本要求
(1)运行可靠性要求。保证连续供电,在事故状态下尽 量缩小停电范围和停电时间,在设备检修时尽可能不 停电,因此要求结线灵活。 (2)灵活性要求。在满足可靠性的条件下,主要体现在 操作、调度和扩建的方便性上。 (3)经济性要求。在满足可靠性和灵活性的前提下要注 意节省一次投资,减少占地面积,减少电能损耗。
C
c)中性点直接 接地
优点:这种方式下的非故障相 对地电压不变,电气设备绝缘 按相电压考虑,绝缘要求不高。 在中性点直接接地的低压配电 系统中,如为三相四线制供电, 可 提 供 380 / 220V 两 种 电 压 , 供电方式更为灵活,在非故障 相可接入单相负荷。
运行方式选择
1. 我国电力系统中,110KV以上的高压系统,为降 低绝缘要求,多采用中性点直接接地运行方式 2. 6~35KV中压系统为提高供电可靠性首选中性点 不接地运行方式,当接地电流太大时,可采用经 消弧线圈或者电阻接地的运行方式
(2)氢直接产生蒸汽发电。

天花板水电站电气一次设计

天花板水电站电气一次设计
2 0 k 出 线 设 备 布 置 在 主 变 开 关 楼 屋 顶 , 地 面 2 V
高 程 9 95 m 。 电 站 2 0 k 出 线 1回 引 至 永 丰 变 电 9 . 2 V
1 0 0 /2 2 0 02 0, 共 2 台 , 额 定 频 率 为 5 , 额 定 容 量 0Hz
2 0 k GI 2 V S进 线 采 用 S 6管 道 母 线 ,S 6管 道 F F
母 线 在 9 40 I 高 程 与 主 变 压 器 的 油 气 套 管 相 连 后 . 7 . I T
为 1 1 ( 么 值 ) . 95 标 0 ,纵 轴 超 瞬 变 电抗 d 01 77 , .9 为 ( 么 值 ),横 轴 同 步 电 抗 。 06 6 1 ( 么 值 ) 标 为 .6 标 , 横 轴 超 瞬 变 电抗 。为 0 1 9 3 ( 么 值 ) ” .9 标 ,定 子 绕 组
定 子 接 法 为 Y 接 , 额 定 励 磁 电 压 2 0 V, 额 定 励 磁 9 电 流 1 1 0 A, 励 磁 方 式 为 自并 激 静 止 可 控 硅 励 磁 , 3
旋 转 方 向 为 俯 视 顺 时 针 ,效 率 为 9 .% ( 证 值 ) 81 保 ,
转 子 转 动 惯 量 G 为 5 5 0 t i 纵 轴 同 步 电 抗 Dz 0 . , n
厂 房 机 组 段 分 发 电 机 层 、母 线 层 、 水 轮 机 层 、 蜗 壳
层 , 发 电 机 层 高 程 9 80 1 .母 线 层 高 程 9 32 m . 6 . 1 1 6 . 水 轮 机 层 高 程 9 90m,蜗 壳 层 高 程 9 15 m。 5 . 5 .
42 主 变 压 器 布 置 。
防 雷及 接地 等 方 面 的 技 术 问题 进 行 了论 述 和 总 结 ,为今 后 同类 型 水 电 站 的 电气 一 次 设 计 提 供 参考 实 例 。 关 键 词 :电气 主 接 线 ;设 备选 型 ;厂 坝 区供 电 ;防雷 及 接 地 ;天 花 板 水 电 站

水力发电厂自动化设计技术规范(可编辑优质文档)

水力发电厂自动化设计技术规范(可编辑优质文档)

水力发电厂自动化设计技术规范(可编辑优质文档)(可以直接使用,可编辑完整版资料,欢迎下载)水利发电厂自动化设计技术规定Specifications for design of automation of hydroelectric powerplants0DL/T 5081—1997主编部门:电力工业部水利部北京勘测设计研究院批准部门:中华人民共和国电力工业部批准文号:电综[1998]30 号施行日期:1998 年6月1日前言本标准是根据原水利电力部水利水电规划设计总院下达的任务编制的。

接受任务后,北京勘测设计研究院在调研和收集资料的基础上,编写了本标准的征求意见稿,并向有关设计院征求意见,对本标准进行修改,编写了本标准的送审稿。

原能源部、水利部水利水电规划设计总院于1993 年召开了本标准送审稿的审查会议,北京勘测设计研究院根据审查意见反复进行修改后定稿。

本标准对水电厂进水闸阀自动化、机组及其辅助设备和全厂公用设备的自动化、励磁及电制动、同期系统及全厂综合自动化的设计原则作出了规定。

本标准由电力部水电水利规划设计总院提出并归口。

本标准起草单位:电力部水利部北京勘测设计研究院。

本标准主要起草人:盛世儒、梁见诚、雷旭、姜树德。

本标准由水电水利规划设计总院负责解释。

包括在本规范范围的内容有:1 范围1)机组快速(事故)闸门、蝶阀、球阀、筒形阀的自动控制;2)水轮发电机组的自动控制;3)可逆式抽水蓄能机组的自动控制;4)机组辅助设备、全厂公用设备的自动控制;5)非电量监测;6)励磁系统及电制动设备;7)同期系统;8)全厂综合自动化。

桥式起重机、门式起重机、泄洪闸门、升船机、船闸、过船过木设施、消防系统、通风系统等的自动控制以及综合自动化计算机监控系统、工业电视不包括在本规范范围内。

1.0.2 本规范适用于按少人值班设计、机组的单机容量为10MW~400MW 的新建或扩建、改建的大中型水力发电厂(含抽水蓄能电厂)的自动化设计。

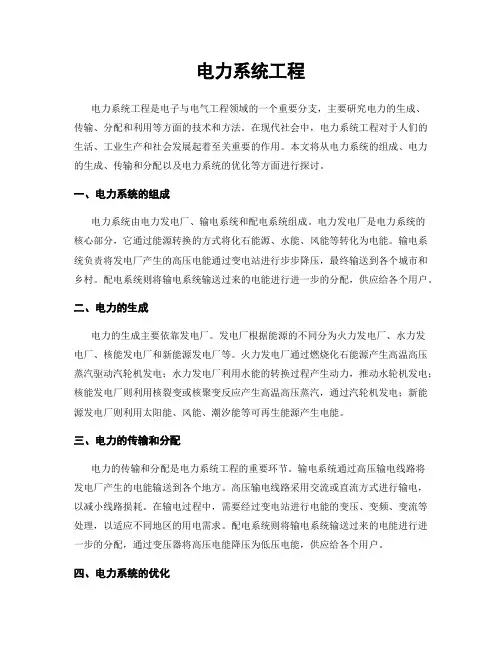

电力系统工程

电力系统工程

电力系统工程电力系统工程是电子与电气工程领域的一个重要分支,主要研究电力的生成、传输、分配和利用等方面的技术和方法。

在现代社会中,电力系统工程对于人们的生活、工业生产和社会发展起着至关重要的作用。

本文将从电力系统的组成、电力的生成、传输和分配以及电力系统的优化等方面进行探讨。

一、电力系统的组成电力系统由电力发电厂、输电系统和配电系统组成。

电力发电厂是电力系统的核心部分,它通过能源转换的方式将化石能源、水能、风能等转化为电能。

输电系统负责将发电厂产生的高压电能通过变电站进行步步降压,最终输送到各个城市和乡村。

配电系统则将输电系统输送过来的电能进行进一步的分配,供应给各个用户。

二、电力的生成电力的生成主要依靠发电厂。

发电厂根据能源的不同分为火力发电厂、水力发电厂、核能发电厂和新能源发电厂等。

火力发电厂通过燃烧化石能源产生高温高压蒸汽驱动汽轮机发电;水力发电厂利用水能的转换过程产生动力,推动水轮机发电;核能发电厂则利用核裂变或核聚变反应产生高温高压蒸汽,通过汽轮机发电;新能源发电厂则利用太阳能、风能、潮汐能等可再生能源产生电能。

三、电力的传输和分配电力的传输和分配是电力系统工程的重要环节。

输电系统通过高压输电线路将发电厂产生的电能输送到各个地方。

高压输电线路采用交流或直流方式进行输电,以减小线路损耗。

在输电过程中,需要经过变电站进行电能的变压、变频、变流等处理,以适应不同地区的用电需求。

配电系统则将输电系统输送过来的电能进行进一步的分配,通过变压器将高压电能降压为低压电能,供应给各个用户。

四、电力系统的优化电力系统的优化是电力系统工程中的重要研究内容。

通过对电力系统的优化设计和运行管理,可以提高电力系统的效率、稳定性和可靠性。

电力系统的优化包括输电线路的合理布局、电力负荷的合理分配、电力系统的稳定性分析和电力系统的经济调度等方面。

优化电力系统可以提高电力系统的供电质量,减少能源的浪费,降低电力系统的运行成本。

DLT 5186—2004 水力发电厂机电设计规范 条文说明

DLT 5186—2004 水力发电厂机电设计规范 条文说明

DLT 5186—2004 水力发电厂机电设计规范条文说明中华人民共和国电力行业标准PDL/T5186-2004条文讲明中国电力出版社水力发电厂机电设计规范主编部门:水电水利规划设计总院批准部门:中华人民共和国国家经济贸易委员会2004 北京目次1 范畴52 引用标准53 总则54 水力机械54.1 水轮机选择 54.2 进水阀214.3 调速系统及调剂保证244.4 主厂房起重机304.5 技术供、排水系统及消防给水32 4.6 压缩空气系统414.7 油系统464.8 水力监测系统485. 电气515.1 水电厂接入电力系统515.2 电气主接线 565.3 水轮发电机/发电电动机74 5.4 主变压器815.5 高压配电装置875.6 厂用电及厂坝区供电925.7 过电压爱护和接地装置1015.8 照明 1065.9 电缆选型与敷设1076. 操纵爱护和通信1116.1 总体要求 1116.2 全厂集中监视操纵1156.3 励磁系统 1266.4自动操纵1276.5 运算机监控系统1286.6 继电爱护 1366.7 电测量和电能计量1376.8 二次接线 1376.9 厂用直流及操纵电源1416.10 通信 1457 机电设备布置及对土建和金属结构的要求1477.1 一样要求1477.2 主厂房1507.3 副厂房1537.4 变压器场地 1547.5 高压配电装置布置1587.6 中央操纵室及其它1657.7 直流设备室1717.8 水轮机/水泵水轮机输水系统1727.9 电梯1758 辅助设施1768.1 机械修配厂 1768.2 电气实验室 177附录A 水力机械术语、符号1781 范畴无需讲明。

2 引用标准无需讲明。

3 总则无需讲明。

4 水力机械4.1 水轮机选择4.1.1 水轮机型式及适用水头范畴见表1。

表1 水轮机型式及适用水头范畴混流式30~700 冲击式射流式水斗式300~1700当水电厂的水头段有两种以上机型可供选择时,应从技术特性(D1、nr、t、Hs)、经济指标(机组设备及起重设备造价、厂房土建工程量及其估价、多年平均发电量)、运行可靠性(包括水轮机运行的水力稳固性、设备使用的成熟可靠程度),以及设计制造体会、制造难度等方面,经技术经济比较后选定。

电力系统说明书

电力系统说明书

电力系统说明书一、引言本说明书旨在提供关于电力系统的详细信息,以帮助用户了解其组成、功能和操作方法。

电力系统作为一种重要的能源供应设施,对于现代社会的正常运行至关重要。

本文将从以下几个方面进行介绍:电力系统概述、组成部分、功能特点、操作方法以及维护保养等。

二、电力系统概述电力系统是指由发电厂、输电网和配电网组成的能量转换和传输系统。

其主要功能是将发电厂产生的电能经过输电网传输到各个用户终端,以满足人们的用电需求。

电力系统的稳定运行对于保障电力供应的可靠性和质量至关重要。

三、组成部分1. 发电厂发电厂是电力系统的起点,通常由燃煤发电厂、水电站、核电站等组成。

发电厂通过能源转换的方式将燃料、水力或核能转化为电能,并将其注入输电网。

2. 输电网输电网是将发电厂产生的高压电能进行传输的网络系统。

它由高压输电线路、变电站和开关设备等组成。

输电网的主要任务是将发电厂产生的电能输送到各个地区的配电网。

3. 配电网配电网是将输电网输送的高压电能转变为低压电能并分配到各个用户的网络系统。

它由变电站、配电变压器、配电线路和用户终端等组成。

配电网的主要任务是将电能送达用户终端,满足用户的用电需求。

四、功能特点1. 供电可靠性电力系统具有高度可靠性,通过合理的设计和运行管理,确保电力供应的连续性和稳定性。

系统中的备用设备和自动切换装置可以在发生故障时实现快速切换,以保障用户的用电不受影响。

2. 能效优化电力系统通过优化能源利用和输电损耗控制,提高能源利用效率。

采用先进的输电技术和设备,减少能量损耗,降低系统的运行成本。

3. 安全性保障电力系统具备完善的安全保护措施,包括过流保护、过压保护、短路保护等,以确保系统运行时的安全性。

此外,系统还具备防雷击、防火和防爆等功能,以应对各种意外情况。

五、操作方法1. 电力系统的启动与停止在操作电力系统时,需要按照规定的程序进行启动和停止操作。

启动时,应逐步投入各个设备,确保系统的平稳运行;停止时,应按照相反的顺序逐步停机,避免设备损坏或事故发生。

对发电厂及电力系统专业的认识

对发电厂及电力系统专业的认识

对发电厂及电力系统专业的认识发电厂及电力系统专业是电力工程领域中的重要学科,主要研究发电厂的运行原理和电力系统的设计、建设、运行及管理等方面的知识。

本文将从发电厂和电力系统两个方面进行介绍。

一、发电厂介绍1.发电厂的概念发电厂是指利用各种能源进行能量转换,将能源转化为电能的设施。

常见的发电厂有火力发电厂、核能发电厂、水力发电厂、风力发电厂和太阳能发电厂等。

2.火力发电厂火力发电厂主要通过燃烧煤炭、石油、天然气等燃料来产生高温高压的蒸汽,然后通过蒸汽驱动汽轮机发电。

火力发电厂具有建设周期短、投资成本低的优点,但也存在着燃料消耗大、污染排放高的问题。

3.核能发电厂核能发电厂利用核裂变反应释放的能量来产生蒸汽驱动汽轮机发电。

核能发电厂具有功率密度大、燃料消耗少的优点,但也存在着核废料处理和核安全等问题。

4.水力发电厂水力发电厂利用水能转换为机械能,再通过水轮机驱动发电机发电。

水力发电厂具有可再生能源、不产生二氧化碳排放的优点,但也存在着对水资源的依赖和水库蓄水带来的环境影响等问题。

5.风力发电厂风力发电厂利用风能驱动风力涡轮机,再通过发电机发电。

风力发电厂具有可再生能源、不产生污染的优点,但也存在着风速不稳定和占地面积大的问题。

6. 太阳能发电厂太阳能发电厂利用光能转化为电能,通过光伏电池板将太阳能转化为直流电能,再通过逆变器转化为交流电能。

太阳能发电厂具有可再生能源、不产生污染的优点,但也存在着天气条件的限制和光伏电池板的制造成本高的问题。

二、电力系统介绍1. 电力系统的概念电力系统是指由发电厂、输电网、配电网和用户构成的一个完整的电力供应和分配系统。

它包括了各种电力设备、线路和变电站等。

2.输电网输电网是将发电厂产生的电能通过高压输电线路输送到不同地区的电力系统。

输电网主要包括了高压输电线路、变电站和输电塔等。

3.配电网配电网是将输电网输送的电能通过变压器进行变压和分配到各个用户的电力系统。

配电网主要包括了变电站、配电线路和配电箱等。

水力发电厂自动化设计技术规范[DL T5081-1997]

水力发电厂自动化设计技术规范[DL T5081-1997]

ٛ >
中华人民共和国行业标准
水力发电厂自动化设计技术规范
发布实施
中华人民共和国电力工业部发布
中华人民共和国行业标准
水力发电厂自动化设计技术规范
主编部门电力工业部
水利部
北京勘测设计研究院
批准部门中华人民共和国电力工业部
批准文号号
目次
前言
范围
引用标准
总则
水轮发电机组的自动控制
可逆式抽水蓄能机组的自动控制
非电量监测
励磁系统及电制动设备
同期系统
全厂综合自动化
前言
接受任务后北京勘
并向有关设计院征求意
本标准起草单位
本标准主要起草人
范围
包括在本规范范围的内容有
引用标准
大中型水电机组自动化元件及其系统基本技术条件
大中型水轮发电机静止整流励磁系统及装置技术条件
水力发电厂计算机监控系统设计规定
水力发电厂水力机械辅助设备系统设计技术规定
电测量仪表装置设计技术规程
水利水电枢纽工程等级划分及设计标准
大中型水轮发电机基本技术条件
总则
闸门
在回路设计中应满足闸门正常关闭以及当机
蝶阀的自动控制
开启蝶阀必须具备以下条件
从而复
球阀的自动控制
开启球阀必须具备以下条件
通过开阀元件自动完成
向球阀
充满水
球阀全开后应接通球阀开启信号灯并复归球阀开启回路
元件自动完成
向球阀
球阀全关后
密封盖内腔
筒形阀的自动控制
开启筒形阀需具备以下条件
当具备
正常关闭筒形阀需具备下列条件
当具备
当机组过速或事故停机遇剪断销剪断时只要满足中前两项条件无论导叶处于何

水力发电厂电气一次部分设计罗开元

水力发电厂电气一次部分设计罗开元

实用文档发电厂电气部分电气设计报告题目:水力发电厂电气一次部分设计班级: K0312417:罗开元学号: K031241723老师:高仕红2015年 07 月 06 日信息工程学院课程设计任务书摘要本文为4×15MW水力发电厂电气一次部分设计。

通过对原始资料的详细分析,根据设计任务书的要求,进行了电气主接线方案的经济技术比较,厂用电设计,短路电流计算和电气设备的选择和校验,配电装置设计。

编制了设计说明书,绘制了主接线图,厂用电接线图。

关键字:主接线、短路计算、设备选择、配电装置、设计说明书、主接线图、厂用电AbstractThis article is 4 x 15 mw hydropower plant electrical part design at a time. Through detailed analysis of original data, according to the requirements of the design plan descriptions of the economic and technical comparison, the main electrical wiring scheme design of auxiliary power, short circuit current calculation and selection of electrical equipment and calibration, power distribution equipment design. Compiled the design specification, draw the main wiring diagram, auxiliary power wiring diagram.The keyword :The main connection, short circuit calculation, equipment selection, power distribution equipment, design specifications, main wiring diagram, auxiliary power目录1综合课程设计任务 (2)1.1题目…………………………………………………………………................ .21.2原始资料 (2)1.3设计任务 (2)1.4设计成果 (2)1.5备注 (2)2、发电厂电气主接线设计 (3)2.1主接线的方案设计 (3)2.2主接线方案的经济技术比较 (5)3、短路电流计算 (11)4、导体,电器设备选择及校验 (15)4.1导体设备选择概述 (15)4.2导体的选择与校验 (15)4.3导体和电气设备的选择成果表 (17)5、配电装置设计 (20)参考文献 (21)附录 (22)1、综合课程设计任务1.1题目水力发电厂电气一次系统设计1.2原始资料(1城镇名称工业发展远景负荷增长A 农业用电、地方小型工业10MWB 有色金属、煤、钢铁企业120MWC 化工、纺织、水泥55MWD 钢铁、机械制造、化肥、农机厂115MWE 食品工业、农业用电、轻工业29MW(2度34.1℃,户外最低气温40.1℃;水电站装机4x15MW,最大利用小时数5000小时,110kV 出现3回,其中一回线供20MW的I类负荷,水电站附近负荷3MW(不包括自用电和枢纽用电),全系统最大负荷340MW,最小负荷225MW。

小型水电站设计2×15MW的水力发电机组

小型水电站设计2×15MW的水力发电机组

小型水电站设计2×15MW的水力发电机组课程设计目录一选题背景 (3)1.1原始资料 (3)1.2设计任务 (3)二电气主接线设计 (3)2.1对原始资料的分析计算 (3)2.2电气主接线设计依据 (4)2.3 主接线设计的一般步骤 (4)2.4 技术经济比较 (4)2.4.1 发电机电侧电压(主)接线方案 (4)2.4.2 主接线方案拟定 (4)三变压器的选择 (7)3. 1主变压器的选择 (7)3.1.1相数的选择 (7)3.1.2绕组数量和连接方式的选择 (7)3.2 厂用变压器的选择 (8)四.短路电流的计算 (9)4.1电路简化图8: (9)4.2计算各元件的标么值 (10)4.3短路电流计算 (11)4.3.1 d1点短路电流计算 (11)4.3.2 d2点短路 (13)五电气设备选择及校验 (15)5.1电气设备选择的一般规定 (15)5.1.1 按正常工作条件选择 (15)5.1.2 按短路条件校验 (16)5.2 导体、电缆的选择和校验 (16)5.3 断路器和隔离开关的选择和校验 (17)5.4 限流电抗器的选择和校验 (17)课程设计5.5 电流、电压互感器的选择和校验 (18)5.6 避雷器的选择和校验 (18)5.6.1 避雷器的选择 (18)5.6.2 本水电站接地网的布置 (19)六.设计体会 (19)附录 (20)参考文献 (21)一选题背景1.1原始资料(1)、待设计发电厂为水力发电厂;发电厂一次设计并建成,计划安装2×15MW的水力发电机组,利用小时数4000小时/年;(2)、待设计发电厂接入系统电压等级为110kV,距系统110kV发电厂45km;出线回路数为4回;(3)、电力系统的总装机容量为600MV A、归算后的电抗标幺值为0.3,基准容量Sj =100MV A;(4)、低压负荷:厂用负荷(厂用电率)1.1%;(5)、高压负荷:110kV电压级,出线4回, Ⅲ级负荷,最大输送容量60MW,cos φ=0.8;(6)、环境条件:海拔<1000m;本地区污秽等级2级;地震裂度<7级;最高气温36℃;最低温度-2.1℃;年平均温度18℃;最热月平均地下温度20℃;年平均雷电日T =56日/年;其他条件不限。

供配电系统组成及配电设计的思路

供配电系统组成及配电设计的思路

供配电系统组成及配电设计的思路一、供配电系统的组成供配电系统是指将电力从发电厂输送到用户终端的系统,它包括电源系统、变电系统、配电系统和用户终端。

1. 电源系统:电源系统是供电系统的起点,它包括发电厂和电力输送线路。

发电厂根据不同的能源(如燃煤、水力、核能等)将能源转化为电能,并通过输电线路将电能输送到变电站。

2. 变电系统:变电系统是将高压电能进行变压、变流、变频等处理,使其适应不同的电力需求。

变电系统包括变电站和变压器。

变电站用于将高压电能转换为较低的电压级别,同时对电能进行监测和保护。

变压器用于变换电压级别,以满足不同用户的电力需求。

3. 配电系统:配电系统将变电站输出的低压电能进行进一步分配和控制,将电能输送到各个用户终端。

配电系统包括配电变压器、开关设备、保护设备和配电线路等。

配电变压器将电能进一步降压,使其适应用户的电力需求。

开关设备用于控制电能的分配和传输。

保护设备用于保护电路和设备的安全运行。

配电线路将电能输送到终端用户的用电设备。

4. 用户终端:用户终端是供配电系统的终点,包括各种用电设备和设施,如家庭、工业厂房、商业建筑等。

用户终端根据不同的用电需求,选择合适的用电设备和配电装置,以满足日常生活和生产需求。

二、配电设计的思路配电设计是指根据用户的用电需求和供配电系统的特点,合理设计配电方案,确保电能的安全、稳定和高效供应。

1. 了解用户需求:首先要了解用户的用电需求,包括用电负荷、用电特点、用电设备等。

根据不同用户的需求确定供电方式、电压等级和配电系统的容量。

2. 考虑供电方式:根据用户的用电需求和供电条件,选择合适的供电方式,如交流供电或直流供电。

交流供电常用于家庭和商业建筑,而直流供电常用于工业生产和通信设备。

3. 设计配电系统的容量:根据用户的用电负荷和用电特点,确定配电系统的容量,包括变电站容量、配电变压器容量、开关设备容量等。

要确保配电系统能够满足用户的用电需求,并预留一定的容量用于未来的扩展。

220kV变电站一次系统设计探讨

220kV变电站一次系统设计探讨

220kV变电站一次系统设计探讨随着人们生活水平的不断提高,对电力的需求可谓与日俱增。

大型水力、火力发电厂发出的电流通过高压变电站输送,走进千家万户。

由此可见,220kV高压变电站是电力系统中的重要组成部分之一,其通过变换、分配和控制电压,根据需要升高或降低电压,进行功率转换,保证着城镇人民的生活需求。

变电站的设计在很大程度上会影响电网的可靠性,一旦变电站出现故障,整个电力系统的运行将会受到严重影响。

对变电站的设计一般分为一次和二次2个部分,其中一次设计主要有主接线设计、电气设备选择、接地及防雷设计等内容。

以下将针对这几方面的内容进行重点分析,给出220kV高压变电站的一次设计要点,为电网建设提供参考依据。

1.220kv变电站电气一次系统重要作用近些年我国的电力系统发展比较迅速,对于变电站的应用与优化也逐渐提高,这对电网的使用安全与稳定具有重要的意义。

但是我国的变电站一次设备与系统还是存在一定的问题与缺陷。

这些问题极易造成安全事故的发生,从而给社会的发展带来严重的损失。

所以,为了提高变电站的一次回路与设备的安全,需要科学地对电气一次系统进行合理的设计与应用。

全面考虑各种影响因素的危害,保证电气一次系统设计的科学性,从而在实际的一次系统应用中发挥最大的作用,为变电站的整体运行提供坚实的基础。

2.220kV变电站一次系统设计的原则变电站设计是城市电网建设中的重点内容,为保证城市用需要遵循的原则主要有充足的变电容量。

对于城市电网建设,变电站的变电容量不仅要满足目前城市的供电需求,也要考虑到该区域中长期规划所预测的电力需要。

(2)结构紧凑,占地面积小。

在城市建设中,土地资源十分宝贵,变电站作为服务于城市的电网设备应尽量减小占地面积,减轻城市负担。

(3)可靠性高。

基于变电站的工作性质,必须保证其具有较高的可靠性,只有这样才能保证城市的安全平稳用电。

较高的自动化程度以及较低的通信误码率是保证变电站可靠性的必要条件。

水力发电厂接地设计技术导则

水力发电厂接地设计技术导则

水力发电厂接地设计技术导则水力发电厂,这个名字听上去就像是科技与自然的完美结合,对吧?想想看,水在大山里奔腾而下,碰撞着岩石,发出咕噜咕噜的声音,然后,哗啦啦就变成了电,供咱们用。

可别忘了,光有水是不够的,咱们还得把这些电的“家”——水力发电厂,搞得安全稳妥。

而这个安全的“根基”,就是接地设计。

接地设计听上去有点儿复杂,但其实它就像咱们生活中的保险,确保在电流失控时,设备能安全地“回家”,不给人带来麻烦。

1. 接地设计的重要性1.1 为啥接地设计这么重要?你要知道,水力发电厂的设备可不是小玩意儿,它们都是动辄几百上千伏的大家伙。

如果没有合理的接地设计,那简直就是把火药放在了火炉边,危险得很。

接地系统的主要任务就是确保当设备发生故障时,电流能够安全地流入大地,而不是咱们的身体。

想象一下,如果不接地,电流随便流动,那可真是“电闪雷鸣”,真相大白时,后果可想而知!1.2 接地设计的基本原则说到接地设计,咱们得遵循几个简单明了的原则。

首先,接地电阻要尽可能小,越小越好。

就像咱们在大街上走,越多的人聚在一起,就越容易“聚餐”,电流也是同样的道理。

其次,接地系统要有足够的可靠性和耐用性,毕竟咱们可不想这系统一有风吹草动,整个发电厂就鸡飞狗跳。

此外,接地设计还得考虑环境因素,比如土壤的湿度、盐分等。

这就像是给电流挑一个好“住址”,不能让它住在泥坑里。

2. 接地系统的组成2.1 接地电极接地电极就是咱们接地设计中的“主力军”。

它们通常是埋在地下的金属棒,负责将电流导入大地。

听起来简单,但这里面有门道!电极的材质、长度、埋设深度等都影响着接地效果。

举个例子,如果电极埋得不够深,就像是在沙滩上建房子,风一吹就倒;而埋得太深,又可能会增加施工难度。

嘿,找个平衡点真是不容易啊!2.2 接地连接接地连接就像是电流的“桥梁”,把各种设备通过导线连接到接地电极上。

这里的选材可不能马虎,铜线、铝线都有自己的特点,得根据实际情况来选。

工程原理稳态系统和非稳态系统举例

工程原理稳态系统和非稳态系统举例

工程原理稳态系统和非稳态系统举例工程原理稳态系统和非稳态系统举例在工程领域中,稳态系统和非稳态系统是两个重要的概念。

稳态系统是指在长时间内保持稳定的系统,其输出值不随时间的变化而发生明显的变化。

相反,非稳态系统是指其输出值在一定时间范围内出现明显的变化。

下面我将举例说明稳态系统和非稳态系统的特点及应用领域。

1. 稳态系统的例子稳态系统在很多工程领域都有广泛的应用。

以下是几个稳态系统的例子:1.1 电力系统:电力系统是一个典型的稳态系统。

在电力系统中,电网在长时间内保持稳定的频率和电压。

家用电力系统会在供电不间断的情况下,稳定地提供稳定的交流电。

这是因为电力系统中的发电机、变压器和传输线路等组成部分都经过精确的设计和调整,以保持系统的稳定性。

1.2 水力发电厂:水力发电厂也是一个稳态系统的例子。

水力发电厂依靠水流驱动涡轮发电机产生电能。

在水力发电厂中,水的流量和压力维持在一个稳定的范围内,以保持发电机的输出稳定。

通过调整水闸和发电机的控制系统,可以实现稳定的电力输出。

1.3 交通信号灯:交通信号灯是城市交通中常见的稳态系统。

信号灯通过定时控制红绿灯的转换,以维持道路交通的有序进行。

在长时间内,信号灯系统可以保持稳定的周期和绿灯时间,确保道路上交通流量的平衡。

2. 非稳态系统的例子非稳态系统通常涉及到某种变化或过渡的过程,其输出值会随时间的变化而发生明显的变化。

以下是几个非稳态系统的例子:2.1 电容充放电电路:电容充放电电路是一个非稳态系统的例子。

当电容器充电或放电时,输出电压会随时间的变化而变化。

在初始状态下,电容器充电时电压呈指数增长,而放电时则呈指数衰减。

这种非稳态过程在电子电路和储能系统中经常遇到。

2.2 加热设备的温度变化:加热设备的温度变化也是一个非稳态系统的例子。

当加热设备开始加热时,温度会随时间的增加而增加。

然而,一旦加热设备达到热平衡,温度将保持稳定。

这种非稳态过程在热能领域中是常见的。

水力发电厂厂用电设计规程

水力发电厂厂用电设计规程

水力发电厂厂用电设计规程水力发电厂是利用水能来发电的工程,具有经济、可靠、寿命长等优点,因此在我国能源结构中占据重要地位。

水力发电厂的设计涉及到各种方面,其中之一就是厂用电系统的设计。

下面针对水力发电厂厂用电设计的规程进行简要介绍。

一、设计原则1. 安全、可靠、合理。

厂用电系统是水力发电厂正常运行的保障,必须保证系统的安全、可靠和合理性,尽可能地防止故障和事故的发生。

2. 经济、节能。

在满足安全、可靠、合理等条件的基础上,应尽量降低能耗和成本,提高系统的经济性和节能性。

二、电气负荷计算电气负荷计算是厂用电系统设计的重要环节,它的结果将直接影响到系统的安全、可靠和经济性。

根据水电站的工况、设备及其他用电设备的特点,合理地确定电气负荷是非常必要的。

1. 计算方法。

一般采用容量法或负荷法进行计算。

容量法是指按照电器设备的额定容量计算电气负荷,适用于水电站中大多数设备所使用的方法。

负荷法是指按照实际使用负荷进行计算,适用于电力电子传动和柔性交流输电等设备的使用。

2. 负荷类型。

水电站的电气负荷可分为生产负荷、设备运行负荷和办公宿舍负荷等。

生产负荷是指发电设备和厂区内其他相关设备的负荷;设备运行负荷是指给水泵、排水泵、闸门机、滑轮机、卸料机、叉车、汽油机等负荷;办公宿舍负荷是指中控室、办公楼、工人宿舍建筑物内及其它交流电器所需用电负荷。

三、电气配电系统设计电气配电系统是水电站厂用电系统的重要组成部分,将发电厂的高压电能通过变电站变成适用于各种电动设备和照明设备等的低压电能。

它包括进线柜、变电所、配电柜、低压柜和配电室等设备。

电气配电系统的设计应该遵循以下原则:1. 安全、可靠。

电气配电系统应具有可靠性,尽可能地减少故障和事故的发生,同时考虑到灾害损失,具有较好的安全性。

四、电缆设计电缆是电气配电系统的重要组成部分,是将电能输送到各设备的载体。

在水力发电厂的厂用电设计中,电缆的设计具有重要意义。

其设计应满足以下要求:1. 安全可靠。

电力技术设计规程

电力技术设计规程
第 3.1.5 条 网络结构必须满足《电力系统安全稳定导则》中保持稳定运行的标准。 对核电厂送出线路出口还应满足发生三相短路不重合时保持稳定运行和网络正常供电。 对受端主干网络应满足发生三相短路不重合时保持系统稳定运行和网络正常供电,但初 期受端主干网络尚未形成多回路网络结构时允许采取切机措施和损失部分负荷。 系统间有多回联络线时,交流一回线或直流单极故障,应保持稳定运行并不损失负荷。 第 3.1.6 条 对网络中的不平衡电流、谐波电流应按照《电力工业技术管理法规》、《电 力系统谐波管理暂行规定》(SD126—84)及《城市电力网规划设计导则》有关规定执行。
第 2 节 电压等级及网络结构 第 3.2.1 条 选择电压等级应符合国家电压标准。我国已确定的 220kV 及以上的网络额 定电压标准为:220、330、500、750kV。 第 3.2.2 条 选择电压等级应根据网络现状,今后 10~15 年的输电容量,输电距离的发 展进行论证。 各方案应既能满足远景发展的需要,又能适应近期过渡的可能性,在技术经济指标相差 不大的情况下,应优先推荐电压等级较高的方案,必要时可考虑初期降压运行过渡。 第 3.2.3 条 在主干网络上不应有“|”接的变电所,不得设置由用户管辖的变电所, 不宜有短线成串、成环等使系统继电保护困难的网络结构。 第 3.2.4 条 发电厂的接入系统方式、出线电压等级及回路数的选定,应考虑以下因素: 一、发电厂的规划容量,单机容量,输电方向、容量和距离及其在系统中的地位与作用; 二、简化网络结构及电厂主接线,减少电压等级及出线回路数,降低网损,调度运行及 事故处理灵活; 三、断路器的断流容量对限制系统短路水平的要求; 四、对系统安全稳定水平的影响; 五、对各种因素变化的适应性。 第 3.2.5 条 发电厂接入系统的电压不宜超过两种。 容量为 100~125MW 的机组,当系统有稳定要求时应直接升压至 220kV 电压;容量为 500MW 及以上的机组宜直接升压至 330kV 或 500kV 电压;其它容量的机组直接升压至哪一级 电压应进行论证。 第 3.2.6 条 每一组送电回路*的最大输送功率占其受端总负荷的比例不宜过大,具体比 例可结合受端系统具体条件确定。 * 容易同时故障跳开的几回输电线路(如同一走廊)称为一组送电回路。 送端电厂之间及向同一方向输电的几组送电回路之间连接与否应进行论证,在技术经济 指标相差不大的情况下,应优先推荐不连接的方案。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

信息工程学院课程设计报告书题目: 水力发电厂电气一次系统设计专业:电气工程及其自动化班级: 17学号:学生姓名:指导教师:2015年 7月 12 日综合课程设计任务1、题目水力发电厂电气一次系统设计2、原始资料1、发电厂的建设规模1:待设计发电厂类型(水利发电厂)。

2:发电厂一次设计并建成,计划安装(4 15MW)的水力发电机组,最大利用小时数(5000小时/年)。

2、发电厂与电力系统连接情况1:待设计发电厂接入系统电压等级为(110kv),出线回路为(3回),其中一回线供20MW的一类负荷,水电站附近负荷3MW。

2:电力系统的总装机容量为(396MVA),全系统最大负荷340MW,最小负荷225MW。

3、环境条件最热月地面下0.8m土壤平均温度28.6 C,多年最低气温-4 C;室内最热月平均温度34.1 C,户外最低气温40.1 C。

4、水电站位置和发展水电站位于某河流上游,附近有城镇5座,各城镇发展远景如下:5、系统连接图如下:3、设计任务1:电气主接线设计2:厂用电设计3:短路电流计算和电气设备选择4:配电装置设计4、设计成果1:设计说明书一份2:图纸3张(电气主接线图、屋内配电装置图、屋外配电装置图)摘要本文为4×15MW水力发电厂电气一次部分设计。

通过对原始资料的详细分析,根据设计任务书的要求,进行了电气主接线方案的经济技术比较,厂用电设计,短路电流计算和电气设备的选择和校验,配电装置设计。

编制了设计说明书,绘制了主接线图,厂用电接线图。

关键字:主接线、短路计算、设备选择、配电装置、设计说明书、主接线图、厂用电AbstractThis article is 4 x 15 mw hydropower plant electrical part design at a time. Through detailed analysis of original data, according to the requirements of the design plan descriptions of the economic and technical comparison, the main electrical wiring scheme design of auxiliary power, short circuit current calculation and selection of electrical equipment and calibration, power distribution equipment design. Compiled the design specification, draw the main wiring diagram, auxiliary power wiring diagram.The keyword :The main connection, short circuit calculation, equipment selection, power distribution equipment, design specifications, main wiring diagram, auxiliary power目录1 发电厂电气主接线设计 (1)1.1主接线的方案设计 (1)1.2主接线方案的经济技术比较 (3)1.3确定最优主接线设计方案 (5)1.4发电机,主变及厂用变容量选择 (6)1.5厂用电设计 (7)2 短路电流计算 (9)3 导体,电器设备选择及校验 (13)3.1导体设备选择概述 (13)3.2导体的选择与校验 (13)3.3导体和电气设备的选择成果表 (16)4 配电装置设计 (18)参考文献 (19)附录 (20)1 发电厂电气主接线设计1.1主接线的方案设计简述:电气主接线代表了发电厂或变电站电气部分主体结构,是电力系统网络结构的重要组成部分,其直接影响发电厂或变电站运行的可靠性、灵活性并对电器选择、配电装置布置、继电保护有决定性的关系。

对电气主接线的基本要求包括可靠性、灵活性和经济性三个方面。

本次设计根据《水电站机电设计手册》、《电力工程设计手册》以及相关参考书目的规定,结合设计任务的要求拟订2个可行的主接线方案,进行技术和经济比较,得出最佳接线方案。

(1):本次设计的重点是:水电厂高低两级电压电气主接线的拟订和水电厂机端10.5KV电压配电装置、110KV高压配电装置、厂用电配电装置等设备的选择。

难点是:对电厂整个电气主接线的短路电流计算及各种电器的继电保护配置。

(2):发电机与主变压器的接线形式的确定:本次设计发电机的形式根据水电厂实际情况采用合适型号,因其单机容量在15MW,无厂用电分支,其机端电压等级采用10.5KV,根据发电厂主变压器确定原则:发电厂主变台数定为2台总容量应大于或等于电厂总装机容量。

采用10.5KV/110KV两级电压,三相两绕组(3):主接线方案初步拟订在对设计原始资料分析的基础上,结合对电力系统电气主接线的可靠性、经济性及灵活性等基本要求综合考虑,在满足技术、经济政策的前提下,本次设计力争使其成为技术先进、发电可靠、经济合理的主接线方案。

可靠发电是本设计水电厂应该考虑的首要问题,兼顾到经济性和水电厂升压站场地狭窄等问题,设计主接线应保证其丰期满发,不积压发电能力。

主接线方案从以下几个方面考虑:(1)、线路、断路器、主变或母线故障或检修时,对机组的影响,对发电机出力的影响。

(2)、本水电厂有无全厂停电的可能性。

(3)、主接线是否具有足够的灵活性,能适应各种运行方式的变化,且在检修事故状态下操作方便、调度灵活、检修安全等。

(4)、在满足技术要求的前提下。

尽可能考虑投资省、占地面积小、电能损失小和年运行费用少。

(5)、是否适宜于实现自动化和实现无人值守。

通过对原始资料的分析,现将各电压等级可能的较佳方案列出,进而优化组合,形成最佳可比方案。

(1)、10.5KV电压级,本设计水电厂装机共4台,每台单机容量为15MW。

根据《电力工程设计手册规定》,发电机电压配电装置宜采用单母分段或双母分段接线,其原则是每段母线上发电机总容量或负荷为24MW及以上时,一般采用双母线分段接线,考虑到本设计水电厂是小型水电厂,成本不宜过高,在技术允许的情况下可以考虑单母线分段接线,以减少成本。

(2)、110KV电压级,由前水电厂出线回路数和导线选择可知,本设计110KV 出线3回,考虑到选用主变数量为2台,110KV馈线(进出线)最终为5回,考虑选用110KV母线接线形式为双母线分段接线。

根据以上分析组合,本设计提出两种可能接线方案:方案一:10.5kv基端母线-单母接线,110kv母线-双母分段。

方案二:10.5kv基端母线-双母分段接线,110kv母线-双母分段。

主接线方案分析比较10.5kv基端单母线接线-110kv母线双母线分段接线从以上分析可以看出,初选两种方案各有优缺点,但均能满足本设计水电厂作为地方性小型水电厂的生产运行要求。

将通过经济技术比较做进一步选择。

1.2主接线方案的经济技术比较一、主接线方案经济技术比较的方法经济计算是从国民经济整体利益出发,计算电气主接线各个比较方案的费用和效益,为选择经济上的最优方案提供依据。

本设计采用初步选择设备及配电装置型式进行比较,计算主要设备及配电装置的综合投资和年运行费用,运用主接线经济比较的方法:静态比较法进行比较。

二、主接线方案的经济初步比较1、主接线方案的投资初步比较方案投资比较表项目方案一 方案二 10kv接线15 19.4 110kv接线75.7 75.7 主变108 108 本体投资198.7 203.1 综合投资377.53 385.89由综合投资比较可知:Z1>Z22、年运行费用计算 主接线中电气设备的运行费用主要包括主变压器的电能损耗及设备的检修、维护折旧等费用。

计算公式是21Z Z A a U ++∆=(万元)其中A ∆为变压器电能损失,为年运行费用的计算的主要内容其计算公式为T S S Q k P n Q k P n A n k k ∑⎪⎪⎭⎫ ⎝⎛∆+∆+∆+∆=∆])(1)([200 ⑴、方案一年运行费用①主变电能损失主变型号 SFP7-40000KVA 其技术参数如下表 型号 额定容量(KV A)额定电压(KV) 高压 中压 低压 SFP7-40000/11040000 110±2×2.5% 10.5 阻抗电压(%)连接组别 功率因数 空载电流(%) 损耗(kw) 空载 短路 10.5 YN,d11 Cos φ=0.8 0.846 174 取年运行费用中无功经济当量k=0.02 var 100(%)00k I Q n =∆ var 100(%)k S Ud Qk n =∆ 则计算得)(1386700kwh A =∆②、年运行费用据公式2+∆=(其中检修维护费Z1=0.058×综合投资,U+a1ZZA折旧费Z2=0.022×综合投资)得:U1=72.53(万元)U2=73.19(万元)U1<U2本次设计不必运用静态比较法即可确定在技术经济上最优方案为方案一即采用2台主变,110KV采用双母线分段接线,10KV采用单母线分段接线的主接线方案。

1.3确定最优主接线设计方案通过1.1节和1.2节对方案一、二的综合比较见下表10.5kv 基端单母线接线-110kv 母线双母线分段接线经过定性分析和可靠性及经济性分析计算,本设计水电厂电气主接线方案最终确定为方案一。

1.4发电机,主变及厂用变容量选择 1、发电机的选择及主要参数根据设计题目所给的参数,查相关设计手册和参考资料,本设计确定发电机型式如下 以上参数查《电力系统课程设计及毕业设计参考资料》附录一,主要设备规 格及参数。

P95页2、变压器的选择及主要参数(1)、主变选择根据查《电力系统课程设计及毕业设计参考资料》P102页选择本设计主变压 器技术参数如下型号额定容量(KVA)额定电压(KV)SFP7-40000/110 40000高压中压低压110±2×2.5%10.5阻抗电压(%)连接组别功率因数空载电流(%)损耗(kw)空载短路10.5 YN,d11 Cosφ=0.8 0.8 46 174 (2)、厂用变选择查《电力系统课程设计及毕业设计参考资料》选用厂用变压器参数如下型号额定容量(KVA)额定电压(KV)S9-2000 2000高压中压低压10.5±2.5%0.4阻抗电压(%)连接组别功率因数空载电流(%)损耗(kw)4.5 Y,Y0N Cosφ=0.8 1.0 空载短路2.45 141.5厂用电设计1、厂用电的作用和负荷要求如前所述,本设计水电厂属地方性小型水电厂,其最基本的厂用负荷仅考虑直流系统、励磁系统、水轮机调速系统、润滑系统的油泵、压缩空气系统的空压机、冷却系统和润滑系统的水泵,全厂辅机系统的电动机、启闭设备、照明等设施用电,因此本设计厂用电负荷采用380V/220V供电。

相关文档
最新文档
