10kV配电线路线损分析及降损措施

10kV配电线路线损分析及降损措施随着能源消耗的增长，配电线路的线损问题日益突出。

线损率高不仅浪费电能，同时也会加重环境污染。

因此，减少线损率成为提高能源利用效率的重要手段之一。

本文以某地10kV配电线路为例，通过对其线路损耗情况的分析，提出相应的降损措施，以期达到减少线路损耗的目的。

一、线路损耗分析1. 损耗计算公式线路损耗由电阻损耗和电感损耗两部分组成。

其中，电阻损耗与电流平方成正比，与线路长度成正比，与导线的截面积成反比；电感损耗与电流平方成正比，与线路长度、电感大小成正比，与频率成正比。

因此，线路损耗可以用以下公式计算：线路损耗=电阻损耗+电感损耗电阻损耗=I²R电感损耗=2πfL I²L其中，I为电流，R为线路电阻，L为线路电感，f为电源频率。

2. 实际线路损耗通过对某地10kV配电线路的实测数据进行统计，得出其线路损耗情况表。

| 线路名称 | 电流(A) | 电阻损耗(W) | 电感损耗(W) | 线路损耗(W) | 线损率(%) || -------- | ------ | ---------- | ---------- | --------- | -------- || A | 80 | 369.6 | 101.5 | 471.1 | 3.5 || B | 77 | 312.3 | 89.7 | 402.0 | 3.0 || C | 75 | 255.0 | 79.7 | 334.7 | 2.5 || D | 71 | 195.3 | 66.6 | 261.9 | 1.9 |从表中可以看出，各线路的线损率在1.9%~3.5%之间，其中线路A的线损率最高，达到了3.5%。

二、线路降损措施1. 优化线路设计线路设计是影响线路损耗的重要因素之一。

合理的线路设计能够减轻线路电阻和电感，从而降低线路损耗率。

首先，可以采用材料电阻率比较小的金属作为线路导体。

其次，可以增加导线的截面积以减小电阻，同时采用多股导线的形式使得线路电感减小。

线路损耗及电阻计算公式

线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。

通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。

所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。

线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。

线损理论计算的方法很多，各有特点，精度也不同。

这里介绍计算比较简单、精度比较高的方法。

理论线损计算的概念1.输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。

(1)单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率，W;I--负荷电流，A;R--导线电阻，Ω(2)三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。

铜铝导线电阻温度系数为a=0.004。

在有关的技术手册中给出的是20℃时的导线单位长度电阻值。

但实际运行的电力线路周围的环境温度是变化的;另外;负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。

为了减化计算，通常把导线电阴分为三个分量考虑：1)基本电阻20℃时的导线电阻值R20为式中R--电线电阻率，Ω/km，;L--导线长度，km。

2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数，铜、铝导线a=0.004;tP--平均环境温度，℃。

3)负载电流附加电阻Rl为Rl= R204)线路实际电阻为R=R20+Rt+Rl(4)线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。

铁损对某一型号变压器来说是固定的，与负载电流无关。

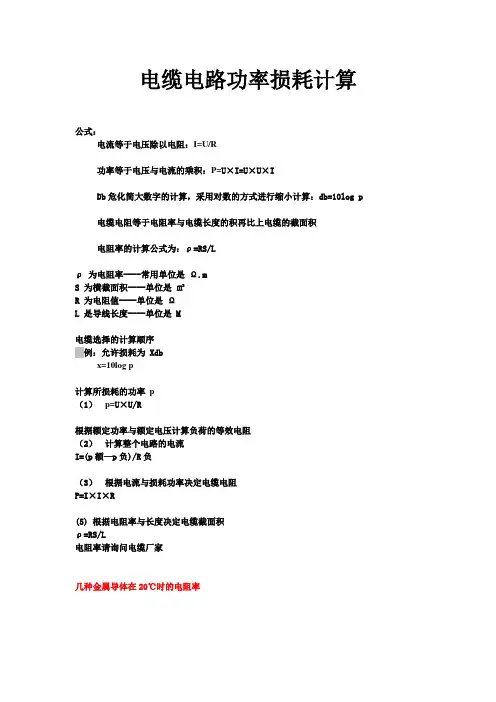

电缆电路功率损耗计算

电缆电路功率损耗计算公式：电流等于电压除以电阻：I=U/R功率等于电压与电流的乘积：P=U×I=U×U×IDb危化简大数字的计算，采用对数的方式进行缩小计算：db=10log p 电缆电阻等于电阻率与电缆长度的积再比上电缆的截面积电阻率的计算公式为：ρ=RS/Lρ为电阻率----常用单位是Ω.mS 为横截面积----单位是㎡R 为电阻值----单位是ΩL 是导线长度----单位是 M电缆选择的计算顺序例：允许损耗为 Xdbx=10log p计算所损耗的功率p（1）p=U×U/R根据额定功率与额定电压计算负荷的等效电阻（2）计算整个电路的电流I=(p额—p负)/R负（3）根据电流与损耗功率决定电缆电阻P=I×I×R(5) 根据电阻率与长度决定电缆截面积ρ=RS/L电阻率请询问电缆厂家几种金属导体在20℃时的电阻率已知电缆长度，功率，电压，需要多粗电缆电压380V，电压降7％，则每相电压降=380×0.007/2=13.3V功率30kw，电流约60A，线路每相电阻R=13.3/60=0.2217Ω长度1000M，电阻0.2217铝的电阻率是0.0029，则电缆截面S=1000×0.0029/0.2217=131㎜ 2 铜的电阻率是0.0017，则电缆截面S=1000×0.0017/0.2217=77㎜ 2由于电机启动电流会很大，应选用150㎜2以上的铝缆或95㎜2以上的铜缆电压降7％意味着线路损耗7％这个损耗实际上是很大的。

如果每天使用8小时一月就会耗电500度，（农电规程中电一年就是6000度。

压380V的供电半径不得超过500米）电缆选型表基本含义：H—电话通信电缆 Y—实心聚氯乙烯或聚乙烯绝缘 YF—泡沫聚烯轻绝缘 YP—泡沫/实心皮聚烯轻绝缘 V—聚乙烯 A—涂塑铝带粘接屏蔽聚乙烯护套 C—自承式 T—石油膏填充 23—双层防腐钢带线包铠装聚乙烯外被层 33—单层细钢丝铠装聚乙烯外被层 43—单层粗钢丝铠装聚乙烯外被层 53—单层钢丝带皱纹纵包铠装聚乙烯外被层 553—双层钢带皱纹纵包铠装聚乙烯外被层。

10kV配电线路线损分析及降损措施

10kV配电线路线损分析及降损措施随着电力行业的不断发展，节能环保不断成为我们的热门话题。

其中，配电线路损耗一直是电力系统中一项重要的经济技术指标。

本文以某10kV配电线路为例，对其线损进行分析并提出降损措施。

一、损耗分析该线路的数据如下图所示。

（此处省略了线路参数表）表中可知，该线路最大负载电流为210A，线路长度为5km。

根据公式（1），该线路的总线损为：P=(I²R+I²X)×L=(210²×0.316+210²×0.146)×5=9.05kW其中，电阻损耗P_r=I²R×L=2.09kW；电感损耗P_x=I²X×L=6.96kW。

由此可知，该线路的线损主要是由电感损耗导致的。

接下来，针对该线路的电感损耗进行详细分析。

①电源电压的稳定性该线路的电源电压应保持稳定，一旦电源电压波动，就会影响线路的负载及电能损耗。

因此，应该对电源电压进行监测和管理，保持其稳定性和可靠性。

②线路故障的影响线路故障会导致电阻、电感和电容等参数的变化，从而影响线路的电阻和电感损耗，因此应该对线路的故障进行监测和维护。

③负载的合理安排该线路的最大负载电流为210A，实际负载在160A左右，因此可以安排更多的负载，从而减少线路的电感损耗。

④导线截面的优化导线的截面面积决定了线路的电阻和电感损耗，应该根据实际情况进行优化。

⑤用电设备的能效改善用电设备的能效与线路的电感损耗密切相关，因此应该加强用电设备的能效改善，从而降低线路的电感损耗。

二、降损措施综合上述分析，针对该线路的电感损耗，应采取以下措施：1.加强电源电压的监测和管理，保持其稳定性和可靠性；2.加强线路故障监测和维护；3.合理安排负载，增加线路的用电量；4.优化导线的截面，减少线路的电阻和电感损耗；5.加强用电设备的能效改善，降低线路的电感损耗。

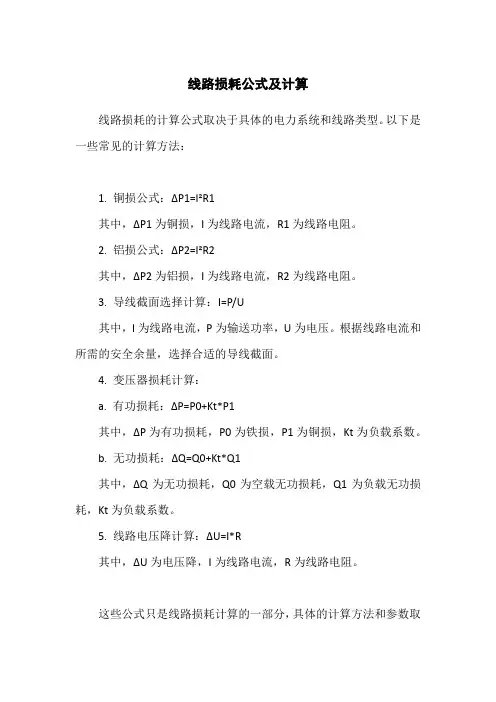

线路损耗公式及计算

线路损耗公式及计算
线路损耗的计算公式取决于具体的电力系统和线路类型。

以下是一些常见的计算方法：
1. 铜损公式：ΔP1=I²R1
其中，ΔP1为铜损，I为线路电流，R1为线路电阻。

2. 铝损公式：ΔP2=I²R2
其中，ΔP2为铝损，I为线路电流，R2为线路电阻。

3. 导线截面选择计算：I=P/U
其中，I为线路电流，P为输送功率，U为电压。

根据线路电流和所需的安全余量，选择合适的导线截面。

4. 变压器损耗计算：
a. 有功损耗：ΔP=P0+Kt*P1
其中，ΔP为有功损耗，P0为铁损，P1为铜损，Kt为负载系数。

b. 无功损耗：ΔQ=Q0+Kt*Q1
其中，ΔQ为无功损耗，Q0为空载无功损耗，Q1为负载无功损耗，Kt为负载系数。

5. 线路电压降计算：ΔU=I*R
其中，ΔU为电压降，I为线路电流，R为线路电阻。

这些公式只是线路损耗计算的一部分，具体的计算方法和参数取
值应根据实际情况而定。

同时，这些公式仅适用于稳态条件下的计算，对于暂态过程和动态过程的线路损耗计算，需要采用更为复杂的方法和模型。

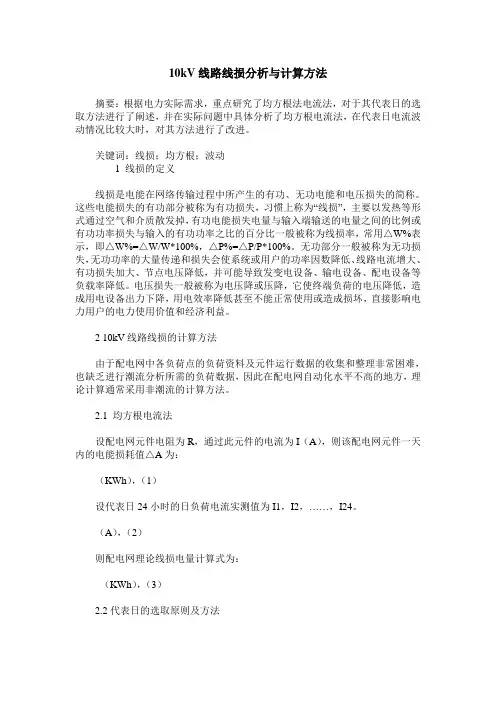

10kV线路线损分析与计算方法

10kV线路线损分析与计算方法摘要：根据电力实际需求，重点研究了均方根法电流法，对于其代表日的选取方法进行了阐述，并在实际问题中具体分析了均方根电流法，在代表日电流波动情况比较大时，对其方法进行了改进。

关键词：线损；均方根；波动1 线损的定义线损是电能在网络传输过程中所产生的有功、无功电能和电压损失的简称。

这些电能损失的有功部分被称为有功损失，习惯上称为“线损”，主要以发热等形式通过空气和介质散发掉，有功电能损失电量与输入端输送的电量之间的比例或有功功率损失与输入的有功功率之比的百分比一般被称为线损率，常用△W%表示，即△W%=△W/W*100%，△P%=△P/P*100%。

无功部分一般被称为无功损失，无功功率的大量传递和损失会使系统或用户的功率因数降低、线路电流增大、有功损失加大、节点电压降低，并可能导致发变电设备、输电设备、配电设备等负载率降低。

电压损失一般被称为电压降或压降，它使终端负荷的电压降低，造成用电设备出力下降，用电效率降低甚至不能正常使用或造成损坏，直接影响电力用户的电力使用价值和经济利益。

2 10kV线路线损的计算方法由于配电网中各负荷点的负荷资料及元件运行数据的收集和整理非常困难，也缺乏进行潮流分析所需的负荷数据，因此在配电网自动化水平不高的地方，理论计算通常采用非潮流的计算方法。

2.1 均方根电流法设配电网元件电阻为R，通过此元件的电流为I（A），则该配电网元件一天内的电能损耗值△A为：（KWh），（1）设代表日24小时的日负荷电流实测值为I1，I2， (I24)（A），（2）则配电网理论线损电量计算式为：（KWh），（3）2.2代表日的选取原则及方法均流法的有点是计算方法简单，易于计算机编程。

此方法的缺点是代表日的选取影响计算结果，选取不当计算容易产生较大误差。

为使线损理论计算结果具有代表性，代表日的选定应遵循一定的原则[1]。

一种较为合理的代表日提取法是[2]：将记录时段缩小为一星期，再增加一些特殊用电日的记录值，在此基础上进行代表日聚类分群，然后从每一群中，任取一天的记录作为该群的代表数值，从而可筛选出较符合实际的代表日记录。

10kV配电线路线损分析及降损措施

10kV配电线路线损分析及降损措施一、引言随着工业化和城市化的不断发展，电力供应的需求越来越大。

而在电力输送和分配的过程中，线路损耗是一个重要的问题。

10kV配电线路是城市供电的主要输电线路之一，其线损情况直接关系到城市电网的安全稳定运行以及供电成本。

对10kV配电线路的线损进行分析，并采取相应的降损措施，具有重要的意义。

二、10kV配电线路线损分析1. 线损的成因10kV配电线路的线损是指电能在输电输送过程中由于电阻导致的能量损失。

其主要成因包括电线自身的电阻损耗、绝缘损耗以及接地电流损耗等。

线路的长度、负载率、线路负载的合理配置等也会影响线损的大小。

2. 线损率的计算线损率是衡量线路损失情况的重要指标。

线损率的计算公式为:线损率 = （线损功率 / 输送功率）×100%线损功率是指线路输送的电能中由于损耗而消耗的功率，输送功率是指线路输送的电能的总功率。

线损率的计算可以帮助我们了解线路的损耗情况，为降低线损提供依据。

3. 典型线路的线损率分析在实际运行中，我们可以针对不同的10kV配电线路进行线损率分析。

通过对典型线路的线损率进行分析，可以发现其损耗较大的部分，有针对性地采取降损措施。

1. 选用低损耗材料在建设10kV配电线路时，应选用优质的电线电缆材料，以降低电线本身的电阻损耗。

采用优质的绝缘材料，可以降低绝缘损耗。

在设备选择和铺设过程中，还应尽量减少接头数量，以降低接头损耗。

2. 合理配置负载合理配置10kV配电线路的负载，可以避免线路出现过载或欠载情况，从而降低线路的损耗。

通过负载均衡，可以减少线路的功率损耗。

3. 采用智能化管理系统采用智能化的线路管理系统，可以实时监控10kV配电线路的运行情况，及时发现并处理线路的故障和异常情况，从而减少线路因故障而导致的损耗。

4. 加强维护管理加强对10kV配电线路的维护管理，定期进行线路的巡视和检修，及时处理老化和损坏的设备，可以有效减少线路的绝缘损耗和接头损耗。

10kV配电线路线损分析及降损措施

10kV配电线路线损分析及降损措施一、概述配电线路线损是指在输送电能过程中由于线路本身电阻、电感等因素导致的功率损耗。

线路线损是影响电力系统经济运行的重要因素之一，也是影响电网供电质量的重要指标之一。

线路线损不仅会消耗大量的电能，也会导致电压质量下降，甚至影响供电可靠性和安全性。

对10kV配电线路线损进行分析并采取降损措施具有重要的现实意义。

二、线损分析1. 线损计算对于10kV配电线路的线损计算，通常采用下述公式进行计算：线损 = P - P'P为线路输入的功率，P'为线路输出的功率，即负荷端的功率。

对于线路上的每一段，可以根据上述公式计算线路上的线损情况。

2. 线损率分析线损率是指线损占输入功率的百分比，通常用来评价线路线损的程度。

线损率的计算公式为：线损率 = 线损/ P × 100%线损率是评价线路线损程度的重要指标，通常情况下，线损率在5%左右为正常水平，超过10%则属于严重线损。

3. 线损分布分析对于10kV配电线路的线损情况，需要对线损进行分布分析。

通过线损分布分析，可以了解各个部分的线损情况，进而有针对性地采取降损措施。

三、降损措施1. 优化线路走向通过优化线路走向，可以减少线路长度，降低线路电阻和电感，从而降低线路线损。

2. 优化导线材质和截面采用低电阻、低电感的导线材质，适当增大截面，可以有效降低线路线损。

3. 合理设置变压器通过合理设置变压器，减少电压降低，可以降低线路线损。

4. 优化负荷分布通过合理调整负荷分布，减少线路负荷，可以降低线路线损。

5. 加强设备运行管理加强设备运行管理，及时发现设备故障，减少损耗，降低线路线损。

6. 实施节能措施通过实施节能措施，减少用电量，从源头上降低线路线损。

四、结语10kV配电线路线损分析及降损措施对于提高电网供电质量、降低供电成本具有重要意义。

通过科学合理的线损分析及降损措施的实施，可以有效降低线路线损，提高电能利用率，保障电网供电的可靠性和安全性。

10KV电缆的线路损耗及电阻计算公式

通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。

所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。

线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。

线损理论计算的方法很多，各有特点，精度也不同。

这里介绍计算比较简单、精度比较高的方法。

理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。

(1) 单一线路有功功率损失计算公式为△ P= I2R式中△ P--损失功率，W；I--负荷电流，A；R-导线电阻，Q(2) 三相电力线路线路有功损失为△ P=^ PAPBPO 3I2R(3) 温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。

铜铝导线电阻温度系数为a= 0.004。

在有关的技术手册中给出的是20C时的导线单位长度电阻值。

但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。

为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20C 时的导线电阻值R20为R20=RL式中R--电线电阻率，Q/km ,;L--导线xx，km。

2）温度附加电阻Rt 为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，C。

3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U 为△ U=U 1－U2=LZ2．配电变压器损耗（简称变损）功率△PB配电变压器分为铁损（空载损耗）和铜损（负载损耗）两部分。

铁损对某一型号变压器来说是固定的，与负载电流无关。

铜损与变压器负载率的平方成正比。

配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。

电缆长度损耗计算公式

电缆长度损耗计算公式
电缆长度损耗是指在电缆传输过程中电信号随着电缆长度的增加而逐渐衰减的现象。

为了计算和补偿电缆长度损耗，我们需要了解电缆长度损耗的计算公式。

以下是电缆长度损耗计算公式的详细解释：
电缆长度损耗计算公式如下：
L = 10 log(1 + (R×L)/G)
其中，L是电缆长度损耗（单位为dB），R是电缆电阻（单位为ohm/m），L是电缆长度（单位为m），G是电缆电导（单位为siemens/m）。

这个公式用于计算电缆长度损耗。

当电信号在电缆中传输时，会遇到电缆电阻和电导的影响而衰减。

电缆长度越长，电信号衰减越明显，损耗越大。

该公式可以帮助我们计算出电缆长度损耗的大小，以便在设计电缆传输系统时进行补偿。

该公式中的参数可以通过电缆规格书或测试获得。

电缆的电阻是衡量电信号在电缆中遇到电阻阻力的程度，电缆的电导是衡量电信号在电缆中遇到电导阻力的程度。

通过测量电缆的电阻和电导，我们可以计算出电缆长度损耗。

在实际应用中，为了保证电信号传输的质量和稳定性，我们需要将电缆长度损耗
补偿回来。

通过补偿，我们可以确保电信号在传输过程中衰减不超过一定的范围，从而保证电信号的质量。

线路损耗及电阻计算公式

线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。

所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。

线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。

线损理论计算的方法很多，各有特点，精度也不同。

这里介绍计算比较简单、精度比较高的方法。

理论线损计算的概念1.输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。

铜铝导线电阻温度系数为a=0.004。

在有关的技术手册中给出的是20℃时的导线单位长度电阻值。

为了减化计算，通常把导线电阴分为三个分量考虑：1)基本电阻20℃时的导线电阻值R20为式中R--电线电阻率，Ω/km，;L--导线长度，km。

2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数，铜、铝导线a=0.004;tP--平均环境温度，℃。

铁损对某一型号变压器来说是固定的，与负载电流无关。

线损的计算公式

线损的计算公式：有功线损=单位长度线路电阻线路长度10-3有功总抄见电量+总有功变损的平方 +无功总抄见电量+总无功变损的平方/额定电压的平方线路运行时间其中线路运行时间小时额定电压千伏安单位长度线路电阻欧姆有功总抄见电量千瓦时6.5.1 计算电费时,对客户采用专用变压器实施高供低计的,应加计变压器的损耗电量;6.5.2 计算电费时,对客户采取专用线路包括电缆供电和产权所有线路包括电缆达到以下长度,并采取受电端计量的,应加计线路损耗电量;①380伏为0.2km；②6—10千伏线路为0.1km；③35千伏及以上线路为0.5km;6.5.3变压器损耗电量的计算：①△P变=△P0×T1+〔Sδ/SH2×△PH× T2〕②△Q变=△Q0×T1+〔Sδ/SH2×△QH ×T2〕以上两式中：△P变和△Q变分别为变压器有功、无功损耗电量千瓦时；△T1 为变压器月带电时间小时；△T2 变压器负载时间小时；△Sδ为变压器的月平均负荷千瓦；SH 为变压器的额定容量千伏安;6.5.4 线路有功功率损失的计算：△P线==×Sδ/U2×R×T2式中：△P线 ----线路的有功功率损失千瓦时；U----线路电压千伏；R----线路总电阻统一取用当温度为200C时的电阻值欧姆；Sδ、T2 ----参见以上各式;6.5.5 平均负荷的计算Sδ =WN/ T2 ×cosφ2式中：Sδ----变压器的月平均负荷；WN ----月抄见有功电量度；T2 ----变压器负载时间小时；cosφ2 -----变压器二次侧月加权平均力率已实行两部制电价的客户按二次侧有功、无功电度表计算；未装无功表的客户统按计算;。

10kV配电网线损计算方法研究

１０ｋＶ配电网线损计算方法研究赵　阳（国网山西省电力公司平遥县供电公司）摘　要：在配电网巡检工作中，线损理论计算是一项重要的工作，其为科学管理线损提供理论依据。

本文主要介绍了线损理论计算的均方根电流法、平均电流法、最大电流法、电压损失法、等值电阻法、潮流计算法，并论述了它们在实际应用过程中的优缺点。

最后，对这几种计算方法进行总结归纳。

关键词：线损计算；均方根电流法；平均电流法；最大电流法；潮流计算法０　引言配电网线损理论计算是实现电网节能降损、增加供电公司效益、提高线损管理水平的重要手段。

通过对配电网线损的理论计算分析，可整理出配电网损耗的分布规律，有效发现配电网线损治理的问题与存在的不足。

根据发现的问题，科学地指导配电网如何有效地开展节能降损工作。

因此，定期对配电网开展线损理论计算分析，是配电网运行中必不可少的一部分［１２］。

目前，１０ｋＶ配电网线损理论计算多样，但是配电网的线损理论计算存在着支线复杂、负荷繁重、所需数据庞杂等问题，这些问题给配电网的理论计算带来了很大的难度。

配电网线损计算常用的方法有均方根电流法、平均电流法、最大电流法、电压损失法、等值电阻法、潮流计算法等，选择不同的方法，其计算精度也不尽相同。

１　均方根电流法目前，均方根电流法是１０ｋＶ配电网线损理论计算最常用的计算方法之一［３］。

运用该方法前，首先假设１０ｋＶ配电网线路电阻值为Ｒ，当电流Ｉ流过配电线路时，产生的三相有功损耗为ΔＰ：ΔＰ＝３Ｉ２Ｒ（１）２４ｈ损失的电量为：ΔＡ＝３∫２４０ｉ２Ｒｄｔ（２）其中，ｉ代表电流随机变量。

均方根电流法计算时，从配电线路的末端节点开始逐段向前计算，然后将每段的配电线路损耗相加，得到总损耗。

该方法的优点是计算所需数据量小，计算过程简单。

但是，均方根电流法采用了近似的计算方式，使得该方法计算出的结果误差较大。

因此，均方根电流法仅适用于负荷曲线平坦的配电网线损计算，其它负荷曲线由于计算误差较大，通常不采用该方法。

10KV电缆的线路损耗及电阻计算公式

所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。

线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。

线损理论计算的方法很多，各有特点，精度也不同。

这里介绍计算比较简单、精度比较高的方法。

理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。

(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。

铜铝导线电阻温度系数为a＝0.004。

在有关的技术手册中给出的是20℃时的导线单位长度电阻值。

为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线xx，km。

2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。

3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。

铁损对某一型号变压器来说是固定的，与负载电流无关。

铜损与变压器负载率的平方成正比。

配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。

10kv线路损耗计算公式

10kv线路损耗计算公式10kV线路损耗计算公式是用来计算10kV电力线路中的功率损耗的一种数学表达式。

在电力系统中，电力线路的输送过程中会有一定的电能损耗，这些损耗主要来自于线路的电阻、电感和电容等特性。

了解和计算线路损耗对于电力系统的运行和管理非常重要。

计算10kV线路损耗的公式如下：线路损耗 = P线路损耗 + Q线路损耗其中，P线路损耗表示有功线路损耗，Q线路损耗表示无功线路损耗。

P线路损耗 = 3 * I^2 * R其中，I表示线路电流，R表示线路电阻。

Q线路损耗 = 3 * I^2 * X其中，X表示线路电抗。

根据以上公式，可以得出10kV线路损耗的具体数值。

为了更好地理解和应用该公式，下面将对公式中的各个参数进行解释和分析。

线路电流是指电力线路中的电流大小，它与线路的负载有关。

线路负载越大，电流越大，线路损耗也会相应增加。

线路电阻是指电力线路中的电阻大小，它是由线路的导线材料、线径和长度等因素决定的。

电阻越大，线路损耗也会越大。

线路电抗是指电力线路中的电抗大小，它与线路的电感和电容有关。

电感和电容是线路的特性参数，它们会影响线路的电抗大小，进而影响线路损耗。

根据以上分析，可以得出以下结论：要降低10kV线路的损耗，可以采取以下措施：1. 优化线路设计：通过合理设计线路的导线材料、线径和长度，可以降低线路的电阻，从而减少线路损耗。

2. 优化线路负载：合理安排线路的负载，避免过载和不平衡负载，可以降低线路的电流，从而减少线路损耗。

3. 优化线路电抗：通过合理设计线路的电感和电容，可以降低线路的电抗，进而减少线路损耗。

4. 定期检测和维护线路：定期检测线路的电阻、电感和电容等参数，及时发现和修复线路故障，可以保证线路的正常运行，减少线路损耗。

10kV线路损耗计算公式是一种用来计算10kV电力线路损耗的数学表达式。

了解和应用该公式，可以帮助我们更好地管理和优化电力系统，降低线路的损耗，提高电力传输效率。

10KV电缆的线路损耗及电阻计算公式

10KV电缆的线路损耗及电阻计算公式
1.10KV电缆线路损耗计算公式
电缆线路损耗是由于电缆本身导体的电阻而引起的能量损耗。

当电流
通过导体时，由于导体存在有限电阻，电流会消耗一部分能量，产生热量。

电缆线路的损耗可以根据以下公式计算：
线路损耗=I^2*R
其中，线路损耗（Loss）单位为瓦特（W），I为电流（Amperes），
R为电缆的总电阻（Ohm）。

电阻=(ρ*L)/A
其中，电阻（R）单位为欧姆（Ohm），ρ为电缆材料的电阻率
（Ohm-meter），L为电缆的长度（meter），A为电缆的横截面积
（square meter）。

需要注意的是，电缆的电阻率是电缆材料的一个重要参数，可以从电
缆的技术手册或技术参数表中获取。

3.10KV电缆的线路损耗与电阻计算实例
以一根10KV电缆为例，电流为100A，电缆总电阻为1.5Ω，电缆长
度为1000m，电缆材料的电阻率为0.02Ω-meter，电缆的横截面积为
4mm^2
电阻=(0.02*1000)/4=5Ω。

高压电缆损耗计算书

高压（交流）电缆的线路损耗及电阻计算公式当负荷电流通过线路时，在线路电阻上会产生功率损耗。

(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3) 导线（电缆）的电抗计算：1)三相导线（电缆）的电抗估算。
