第三节 建筑空间的剖面组合与空间 利用


一、建筑剖面空间组合设计的原则
在实际工作中，房屋建筑剖面组合设计是与平面组合设计一 起考虑的。例如平面中房间的分层安排和剖面中房屋层数的 通盘考虑，大厅式平面中不同高度房间竖向组合的平、剖面 关系，以及垂直交通联系部分楼梯间的位置和进深尺寸的确 定等，都需要平、剖面密切结合同时考虑。建筑剖面空间组 合，主要是分析建筑物各部分应有的高度、建筑层数、建筑 空间在垂直方向上的组合和利用以及建筑剖面和结构、构造 的关系等问题。
上一页 下一页 返回
第三节 建筑空间的剖面组合与空间 利用


则位于建筑的上部。 （2）根据房屋各部分的高度，分析建筑的空间剖面组合关系。 不同功能的房间有不同的高度要求，而建筑则是集多种用途 的房间为一体的综合体。在建筑的剖面组合设计中，需要在 功能分析的基础上，将有不同高度要求的大小空间进行归类 整合，按照建筑空间的剖面组合规律，进行内部空间的组织， 使建筑各个部分在垂直方向上取得协调和统一。
上一页 下一页 返回
ห้องสมุดไป่ตู้
第二节 建筑各部分高度和层数的确 定



三、室内外地面高差
为了防止室外雨水流人室内造成墙身受潮，室内外地面之间 应有一定高差。一般民用建筑的室内外地面高差数值不应低 于150mm，通常取450mm，高差过大，室内外联系不便，建筑 造价提高；高差过小，不利于建筑的防水防潮。室内地面高 差值应根据通行要求、防水防潮要求、建筑物沉降量、建筑 物使用性质、建筑标准、地形条件，综合确定。一些大型公 共建筑或纪念性建筑，也通过设置大台阶、高基座以创造出 庄严、肃穆的气氛。
上一页 下一页 返回
第二节 建筑各部分高度和层数的确 定

建筑设计中，一般取底层室内地坪相对标高为正负0.000。建 筑其他部位及室外设计地坪的标高均以此为标准，高于底层 室内地坪为正值，低者为负值。


四、建筑层数和总高度的确定
影响建筑物层数和总高度的因素大致有以下几种：（1）城市 规划要求。（2）建筑物的使用要求。（3）建筑结构、材料 和施工要求。（4）城市消防能力要求。（5）经济要求。
上一页
返回
第二节 建筑各部分高度和层数的确 定


一、房间的净高与层高
建筑物的每部分高度是该部分使用高度、结构高度和设备所 占用高度的总和。房间的净高是指楼地面到结构层（梁、板） 底面或顶棚下表面之间的垂直距离。房间的层高是指该层楼 地面到上一层楼地面之间的距离，如图5-1所示。


二、窗台和门的高度

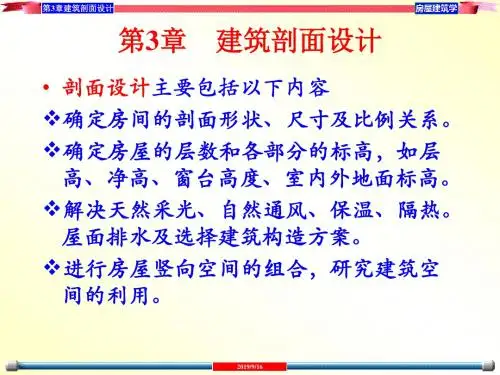

第五章 建筑剖面设计



第一节 房间的剖面形状及构造要求 第二节 建筑各部分高度和层数的确定 第三节 建筑空间的剖面组合与空间利 用 本章小结
第一节 房间的剖面形状及构造要求


一、房间的剖面形状
房间的剖面形状主要是根据使用要求和特点来确定的。同时 也要结合具体的物质技术条件、经济条件及特定的艺术构思 来考虑，使之既满足使用又能达到一定的艺术效果。 房间的剖面形状分为矩形和非矩形两类。大多数民用建筑均 采用矩形，这是因为矩形剖面简单、规整、便于竖向空间组 合，容易获得简洁而完整的体型，同时结构简单，施工方便。 非矩形剖面常用于有特殊功能要求的房间。 房间的剖面形状除了满足使用要求外，还必须考虑建筑的结 构形式、材料选择和施工因素的影响。
窗台的高度主要根据房间使用要求、人体尺度和家具设备的 高度来确定。在民用建筑中，一般的生活、学习、工作用房， 窗台高度常取900～1000mm，以保证书桌上有充足的光线。托 儿所、幼儿园的窗台，由于考虑到儿童的身高和家具尺寸， 高度一般采用600～700mm，而浴室、厕所、卫生间等窗
下一页 返回
第二节 建筑各部分高度和层数的确 定


上一页 下一页 返回
第一节 房间的剖面形状及构造要求


大，但房间地面升起坡度也越大；设计视点愈高，视野范围 愈小，地面升起坡度就越平缓。 （2）有音质要求的房间主要是指剧院、会堂等建筑，因为这 些建筑对音质要求很高，在剖面设计中要特别注意顶棚、墙 面、地面处理。一般情况，凸面可使声音扩散，声场均匀分 布；凹曲面和拱顶易产生声音聚焦，声场分布不均匀，设计 时应尽量避免。 2.室内采光和通风要求 一般房间由于进深不大，侧窗已经能满足室内采光和通风等 卫生要求，剖面形式比较单一，多以矩形为主。
下一页 返回
第三节 建筑空间的剖面组合与空间 利用


二、建筑空间的剖面组合原则
（1）根据建筑的功能和使用要求，分析建筑空间的剖面组合 关系。在剖面设计中，不同用途的房间有着不同的位置要求， 应根据功能和使用要求以及组合的可能性来进行考虑。一般 情况下，对外联系密切、人员出入频繁、室内有较重设备的 房间应位于建筑的底层或下部；而那些对外联系较少、人员 出入不多、要求安静或有隔离要求、室内无大型设备的房间， 可以放在建筑的上部。如在高等学校综合科研楼设计中，就 常把接待室和有大型设备的实验室放在底层；把人数多、人 流量较大的综合教室放在建筑的下部；而使用人数较少、相 对安静的研究室、研究生教室、普通办公室等用房，


台高度可适当提高，一般采用1800mm，展览陈列室等，往往 需要沿墙布置陈列品，为了消除和减少眩光，常设高侧窗或 天窗窗台。为满足窗台到陈列品的距离>14度保护角的要求， 窗台高度常提高到距地面2500mm以上。 门的高度是指门的洞口高度，宜采用3M模数数列，门的净高 即是门的通行高度通常等于门扇高度。门净高一般不小于2m。 门顶不设亮子时，门高常用2.1m和2.4m，当门顶设亮子时， 门高常用2.4m和2.7m。


下一页 返回
第一节 房间的剖面形状及构造要求



二、房间的构造要求
1.房间的使用要求 （1）有视线要求的房间主要是指影剧院的观众厅、体育馆的 比赛大厅、教学楼中的阶梯教室等。这类房间除平面形状、 大小需满足一定的视距、视角要求外，地面应有一定的坡度， 以保证视线没有遮挡。 地面升起的坡度与设计视点的选择、后排与前排的视线升高 差、前后排对位或错位排列、排距有关。 设计视点是指按设计要求所能看到的极限位置，以此作为视 线设计的主要依据。各类建筑由于功能不同，观看对象不同， 设计视点的选择也不一致。设计视点愈低，视觉范围愈
