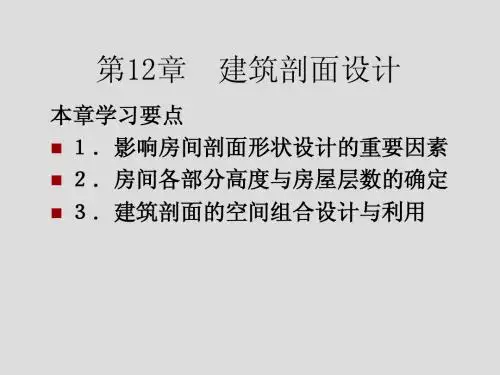

房屋建筑学建筑剖面设计精品PPT课件

(一)室内使用性质和活动特点的要求
(四)设备要求
(三)结构类型的要求
室内的净高
(二)采光、通风的要求 (五)室内空间比例要求
室内使用性质和活动特点的要求
与平面设计中房间的 面积定额指标一样，许多 大量建造的建筑类型，国 家或地区设计主管部门， 也常制订这些建筑类型主 要使用房间的高度指标 。
一、房间的净高和层高：
（七）地面坡度的确定方法 ：
1、 图解法（绘图法） 2、 数解法（计算法）（三角法）
（八）视距：
1、 什么是视距：观众与对象间的直线距离。 以看到对象的某些细部表情或球体为准。
2、 影响视觉的因素：
① 剧种
② 照度强弱
③ 色彩的明暗对比 ④ 表演区的深度
3、最大视距：
最大视距：最后一排观众到设计视点的水平直线距离。
二、房间高度的确定主要考虑的内容：
1、人体活动及家具设备的要求。一般情况下 室内最小净高应满足人举手不接触到顶棚。
如：①房屋净高≮2.2m ②住宅h（2.8~3.0）m，h≮2.4m。 ③教室h 3.3~3.6m ④公共建筑（商店等营业厅） 底层h (4.2~6.0)m，二层（3.6~5.1）m ⑤其它有特殊设备的可参考相关手册。 如医院、演播厅等。
1、净高：指楼地面到结构层（梁、板） 底面或顶棚下表面间距。
2、层高：指该层楼地面到上一层楼面 间距。
房屋各部分高度的确定
层高的确定 层高是该层的地坪或楼板面到上层楼板面的距离，即该层房 间的净高加上楼板层的结构厚度，在满足卫生和使用要求的 前提下，适当降低房间的层高，从而降低整幢房屋的高度， 对于减轻建筑物的自重，改善结构受力情况，节省投资和用 地都有很大意义。
设计视点要选择观看对象最不利的部位，否则 地坪升起不够，将引起严重遮挡 。
室内使用性质和活动特点的要求
房间中由于音质方面的要求，以及电影放映、 体育活动等其他使用特点的考虑．也都对房间 的高度、体积和剖面形状有一定的影响 。
四、采光和通风：
（一）采光的影响因素：
1、房间的进深 2、开间和净高 3、窗面积大小 4、窗的位置 5、室外建筑物等
如：①话剧为25m ②歌舞剧33m ③京剧为38m ④电影36m ⑤乒乓球45m ⑥蓝球55m ⑦足球150~180 m
4、视线角度：
①水平控制角。 两侧观众到不利点角度。α大于570
②水平视角。β（400--550）
③垂直控制角。 γ（俯角和仰角）γ俯角≯250，γ仰角≯450
（九）声学方面：
设计视点：是指按设计要求所能看到的极限 位置，作为视线设计的主要依据。
如：1、电影院定在银幕底边中点
2、体育馆定在蓝球场边线或边线上空 300—500mm。 3、当地面坡度＞1：6时应做成台阶形
（五）视线设计的要求：
1、看的见（视线无阻） 2、看得好（视觉质量）
（六）专业名词：
1、起始距离：前排观众眼睛到设计视点距离 2、起始高度：前排观众眼睛到设计视点高度 3、升起值：观众自己眼睛到头顶的高度 4、升起段长度：椅背间距或前后观众眼睛距离
建筑剖面设计
房间剖面形状
建筑剖面设计
建筑剖面图：是表示建筑物在垂直方向房屋各部分的组合关系。 实例：萨伏伊别墅
应有的高度
建筑剖面设计
剖面设计
建筑层数
建筑空间的组合和利用
建筑剖面图：
剖面设计主要包括的内容：
1、确定房间的剖面形状、尺寸及比例关系。 2、确定房屋的层数和各部分的标高 。
3、解决天然采光、自然通风、保温、隔热、屋 面排水及选择建筑构造方案。 4、选择主体结构与围护结构方案。
采光、通风的要求
单侧采光的房间里，提高侧窗上沿高度，对改善室 内照度的均匀性效果显著。
（三）窗台高度的依据：
1、使用要求 2、人体尺度
3、家具及设备高度
4、通风要求 如：一般民建窗台高900mm左右，幼儿园 700mm左右，展览馆可达1.8m
采光、通风的要求
单层房屋中进深较大的房间 从改善室内采光条件考虑 常在屋顶设置各种形式的天 窗
(四)通风的要求：
1、民建主要利用风压差，组织好穿堂风。 2、特殊要求采取相应措施。 如食堂，顶部设置气楼 。 3、工业建筑的通风相对复杂。以后详述。
采光、通风的要求
室内进出风口在剖面上的高低位置，也对房 间净高的确定有一定影响。
采光、通风的要求
设有气楼的厨房剖面形状和室内通风排气路线示意
3.2房屋各部分高度的确定
5、进行房屋竖向空间的组合，研究建筑空间的利用。
3.1房间剖面ቤተ መጻሕፍቲ ባይዱ状
一、房间剖面形状影响因素：
1、物质技术 2、经济条件 3、特定的艺术构思
二、房间剖面形状分类：
1、矩形： 特点：
①剖面简单
②规整
③便于竖向空间组合
④结构简单 ⑤施工方便
2、非矩形：用于有特殊要求的房间。
三、房间的使用要求：
（一）有视线要求的房间：
室内光线的强弱和照度是否均匀，除了和平面窗户的宽度及 位置有关外．还和窗户在剖面中的高低有关。
（二）采光的构造要求：
1、进深越大，要求侧窗上沿位置越高，净高 也高一些 。
2、单侧采光时，窗上沿高度应大于房间进深 长度的一半 。
3、双侧采光时，房间净高≮总进深的1/4。 如6m进深的单侧采光教室，窗上沿提高100mm ，室内最不利位置的照度可提高1%
4、混响时间控制。声音的传播在一般室温下341m/s
影响因素： ①吸声材料面积
②吸声系数
③铺设位置
④分布办法
室内使用性质和活动特点的要求
一些室内人数较多、面积较大具有视听等使用特点的活动房 间的高度和剖面形状……. 以视线要求为例来分析，对室内 地坪的剖面形状就有一定的要求。
室内使用性质和活动特点的要求
1、足够的声强和均匀的响度（不产生回声） 2、清晰度 3、丰满度 4、无噪声 5、消除声音缺陷
（十）建筑设计应满足声学要求
1、房间体量的控制。体量即体积。 电影院3.5—4.5m3/人，音乐厅6—8m3/人 2、房间形状的选择（声波、反射）
①矩形
②钟形
③扇形
④六角形
⑤卵形
⑥圆形
3、台口、侧墙、天花等细部处理。 做成折面起反射作用。
1、影剧院的观众厅 2、体育馆比赛厅 3、教学楼阶梯教室
（二）构造要求：
1、平面形状、大小满足一定视距 2、地面应有一定的坡度 3、视觉舒适，无遮挡对象
（三）地面升起坡度的影响因素：
1、设计视点的选择 2、座位排列方式（前后排对位或错位） 3、排距 4、视线升高值（前后排的视线升高差）
（四）设计视点：
