房屋建筑学地基PPT课件
三、建筑物的分类
按使用性质分类
民用建筑 工业建筑 农业建筑
居住建筑 公共建筑
按承重结构的材料分类
木结构 混合结构 钢筋混凝土结构
钢结构
木
结
木檩条
构
木屋架
建
筑
木柱
台基
砖
木屋架
木
木檩条
结
构
建
筑
承重墙
木楼面
哈尔滨市游泳馆砖木混合结构）
砖
砖拱屋顶
石
结
构
建
筑
承重墙
毛石基础
按承重结构的承重方式分类
核心筒结构建筑
膜结构
网架结构
薄壳结构
悬索结构
（四）按建筑的层数或总高度分
1、住宅建筑
1—3层 低层
4—6层
多层
7—9层 中高层
10层以上 高层
2、公共建筑
高度超过24m为高层（不包括高度超过24m的单层
建筑）
不超过24m为非高层
进 搜 1 gb入 索 k词条
（五）按建筑的规模和数量分 大量性民用建筑 规模小、数量多、与生活密切相关。 大型性民用建筑 规模大、体量大、数量少、城市代表。
（b）完整性被破坏――楼板、隔墙等具有分隔作用的 构件，在试验中，当出现穿透裂缝或穿火的孔隙 时，表明试件的完整性被破坏。
（c）失去隔火作用――具有防火分隔作用的构件，试 验中背火面测点测得的平均温度升到140°C（不 包括背火面的起始温度）或背火面测温点任一测 点的温度到达220°C时，则表明试件失去隔火作 用。
第一节 民用建筑的分类与等级
（二）建筑的含义 建 筑—体现人生活方式的空间。包括建筑
物和构筑物。 建 筑 物—直接供人们生活、居住、工作、学
地基与基础培训幻灯片
实践证明：换土垫层可以 有效地处理某些荷载不大的建 筑物地基问题。换土垫层按其回填的材料 可分为砂垫层、碎石垫层、灰土垫层等。 ※ 砂垫层的主要作用：
1.提高地基承载力； 2.减少沉降量； 3.加速基底下软弱土层的排水固结； 4.防止冻胀； 5.消除膨胀土的胀缩作用。
《建筑地基处理技术规范》 (JGJ79-2002)中规定：
3. 地基质量检验
主要采用原位测试法。 常用的原位测试法有圆锥动力触探法 (DPT)、静力触探法(CPT)、标准贯入试验 法(SPT)、旁压试验法(PMT)、载荷试验、 现场剪切试验、波速测试。
3. 1 圆锥动力触探
圆锥动力触探试验是利用一定质量的 落锤,以一定高度的自由落距将标准规格的 圆锥形探头打入土层重,根据探头贯入的难 易程度(可用贯入一定距离的锤击数、贯入 度或探头单位面积动贯阻力来表示)判定土 层的性质。
分为：轻型、重型和超重型三种
类型
落 锤的重量（kg） 锤 落距（mm） 探 直径（mm） 头 锤角（°）
探杆直径（mm）
圆锥动力触探类型和规格
轻型
10 50 40 60
25
重型
63.5 76 74 60
42
超重型
120 100 74 60
50～60
指标
贯入30cm的锤击数 贯入10cm的锤击 贯入10cm的锤击
地基与基础培训幻 灯片
优选地基与基础培训
1. 地基及基础的概念
建筑物
上部结构 基础 地基
建筑物的全部荷载均由其下的地层来承 担。受建筑物影响的那一部分地层称为地 基；建筑物向地基传递荷载的下部结构称 为基础。
上部结构
基础 地基
建筑物三部分示意图
※ 地基基础设计必须满足的基本条件
地基基础讲义ppt课件(共139张PPT)
faE= afa ex、 Mx=（ Fk+ Gk）.
二、内力计算
1、简化计算方法
（1〕静定分析法
（2〕倒梁法
2、弹性地基梁法
（1〕对基础宽度不小于可压缩层厚度二倍的薄压 缩层地基，地基的压缩性比较均匀，可按文克勒地 基上梁的解析解。
（2） 对基础宽度不小于可压缩层厚度二倍的薄 压缩层地基，地基的压缩性不均匀，可按文克勒 地基上梁的数值分析法。
由式3-34节点i的竖向位移：
bx，by—分别为x，y方向基础的底面宽度
Sx，Sy —分别为x，y方向基础梁的特征长度
x， y—分别为x，y方向基础梁的柔度特征值 Ix，Iy—分别为x，y方向基础梁的截面惯性矩
根据变形协调条件
将静力平衡条件代入可解得：
对一端外伸的角柱节点
y=0，Zy=4
对无外伸的角柱节点
（2〕工程实测： （3〕物理模拟：根据相似理论推导相似准则
设计模型试验 （4〕数值模拟：将构件离散成有限个单元
数值模拟 （1〕有限元：ANSYS、ADINS、SAP、I-DIASD 等
（2〕有限差分法：FLAC
（3〕边界元： （4〕离散元：
ANSYS简介：
b、相邻柱荷载及柱距变化较大 Fk——作用于筏基上的竖向荷载总和
例题3-1
例题3-2
第六节、柱下条形基础
适用范围： （1〕地基较软弱，承载力低，地基压缩性
不均匀 （2〕荷载分布不均匀，不均匀沉降较大 （3〕上部结构对基础沉降较敏感
一、构造要求
1、为了使 与基础底面形心重合， 基底压力均匀分布， 基础梁的两端应外伸
2、肋梁的高h由计算定，以为柱距的〔1/4~1/8〕l1
3、翼板的高hf由计算定，当200mm<hf<250mm采用等 厚度，当hf>250mm采用宜采用变厚度翼板，i<1:3
二、内力计算
1、简化计算方法
（1〕静定分析法
（2〕倒梁法
2、弹性地基梁法
（1〕对基础宽度不小于可压缩层厚度二倍的薄压 缩层地基，地基的压缩性比较均匀，可按文克勒地 基上梁的解析解。
（2） 对基础宽度不小于可压缩层厚度二倍的薄 压缩层地基，地基的压缩性不均匀，可按文克勒 地基上梁的数值分析法。
由式3-34节点i的竖向位移：
bx，by—分别为x，y方向基础的底面宽度
Sx，Sy —分别为x，y方向基础梁的特征长度
x， y—分别为x，y方向基础梁的柔度特征值 Ix，Iy—分别为x，y方向基础梁的截面惯性矩
根据变形协调条件
将静力平衡条件代入可解得：
对一端外伸的角柱节点
y=0，Zy=4
对无外伸的角柱节点
（2〕工程实测： （3〕物理模拟：根据相似理论推导相似准则
设计模型试验 （4〕数值模拟：将构件离散成有限个单元
数值模拟 （1〕有限元：ANSYS、ADINS、SAP、I-DIASD 等
（2〕有限差分法：FLAC
（3〕边界元： （4〕离散元：
ANSYS简介：
b、相邻柱荷载及柱距变化较大 Fk——作用于筏基上的竖向荷载总和
例题3-1
例题3-2
第六节、柱下条形基础
适用范围： （1〕地基较软弱，承载力低，地基压缩性
不均匀 （2〕荷载分布不均匀，不均匀沉降较大 （3〕上部结构对基础沉降较敏感
一、构造要求
1、为了使 与基础底面形心重合， 基底压力均匀分布， 基础梁的两端应外伸
2、肋梁的高h由计算定，以为柱距的〔1/4~1/8〕l1
3、翼板的高hf由计算定，当200mm<hf<250mm采用等 厚度，当hf>250mm采用宜采用变厚度翼板，i<1:3
GB51004—建筑地基基础工程施工规范精品PPT课件
11
二、《建筑地基基础工程施工规范》 制订背景、依据
• 2、地基基础工程施工的重要性也日趋显现，特 别是高层、超高层建筑的地基基础工程的施工技 术越显重要。
• （1）地基基础工程施工技术，没有统一的的认 识和意见，没有统一的标准予以规范。
• （2）建设各方对地基基础工程施工技术不够重 视，特别是投资方片面节省投资，地基基础工程 存在严重隐患；地基基础工程施工事故时有发生， 有的甚至造成重大伤亡事故。
•
虽然地基基础工程的标准规范有《建筑地基基础工程
设计规范》和《建筑地基基础工程施工质量验收规范》，
去年4月1日开始实施的《建筑深基坑工程施工安全技术规
范》。但是一直没有地基基础工程施工方面的标准规范。
•
9
一、地基基础工程施工的现状和存在问题
最近，住房和城乡建设部批准颁布了《建筑地基 基础工 程施工规范》（GB51004-2015），填补这方 面的空白，为建筑施工企业和施工人员提供了地基基 础工程施工方面的标准规范，是建筑施工企业和建筑 施工人员的一件大事，应认真组织学习和贯彻。
地下空间也越来越受到重视，各类建筑（构）物，特别是
高层建筑的地下部分所占空间越来越大，埋置深度越来越
深，随之而来的基坑开挖面积已达数万平方米，深度20m
左右的已属常见，最深已超过30m；
•
特别是各个大城市，由于市内交通踊堵，各地纷纷兴
建规道交通（地铁），地铁车站普遍埋深在30m左右，最
深的已超过50m。
（2）施工人员素质和技术水平参差不齐
由于目前建筑施工队伍的人员素质和技术水平参 差不齐，施工质量很不稳定，质量或安全事故时有发 生，甚至发生重大伤亡事故，给国家和有关单位财产 及人民生命造成了重大损失。因此，很有必要通过规 范标准的宣贯来提高施工人员的技术素质，促进施工 质量的提高，改善安全生产状况。
二、《建筑地基基础工程施工规范》 制订背景、依据
• 2、地基基础工程施工的重要性也日趋显现，特 别是高层、超高层建筑的地基基础工程的施工技 术越显重要。
• （1）地基基础工程施工技术，没有统一的的认 识和意见，没有统一的标准予以规范。
• （2）建设各方对地基基础工程施工技术不够重 视，特别是投资方片面节省投资，地基基础工程 存在严重隐患；地基基础工程施工事故时有发生， 有的甚至造成重大伤亡事故。
•
虽然地基基础工程的标准规范有《建筑地基基础工程
设计规范》和《建筑地基基础工程施工质量验收规范》，
去年4月1日开始实施的《建筑深基坑工程施工安全技术规
范》。但是一直没有地基基础工程施工方面的标准规范。
•
9
一、地基基础工程施工的现状和存在问题
最近，住房和城乡建设部批准颁布了《建筑地基 基础工 程施工规范》（GB51004-2015），填补这方 面的空白，为建筑施工企业和施工人员提供了地基基 础工程施工方面的标准规范，是建筑施工企业和建筑 施工人员的一件大事，应认真组织学习和贯彻。
地下空间也越来越受到重视，各类建筑（构）物，特别是
高层建筑的地下部分所占空间越来越大，埋置深度越来越
深，随之而来的基坑开挖面积已达数万平方米，深度20m
左右的已属常见，最深已超过30m；
•
特别是各个大城市，由于市内交通踊堵，各地纷纷兴
建规道交通（地铁），地铁车站普遍埋深在30m左右，最
深的已超过50m。
（2）施工人员素质和技术水平参差不齐
由于目前建筑施工队伍的人员素质和技术水平参 差不齐，施工质量很不稳定，质量或安全事故时有发 生，甚至发生重大伤亡事故，给国家和有关单位财产 及人民生命造成了重大损失。因此，很有必要通过规 范标准的宣贯来提高施工人员的技术素质，促进施工 质量的提高，改善安全生产状况。
精编版课件建筑地基基础设计规范宣讲课件资料
6.6.6 地基基础设计等级为丙级且荷载较小的建筑物，当 符合下列条件之一时，可不考虑岩溶对地基稳定性的影响。 1 基础底面以下的土层厚度大于独立基础宽度的3倍或条 形基础宽度的6倍，且不具备形成土洞的条件时； 2 基础底面与洞体顶板间土层厚度小于独立基础宽度的3 倍或条形基础宽度的6倍，洞隙或岩溶漏斗被沉积物填满， 其承载力特征值超过150kPa，且无被水冲蚀的可能性时； 3 基础底面存在面积小于基础底面积25％的垂直洞隙，但 基底岩石面积满足上部荷载要求时。6.6.7 不符合本规范 第6.6.5、6.6.6条的条件时，应进行洞体稳定性分析；基 础附近有临空面时，应验算向临空面倾覆和沿岩体结构面
察水位变化、抽水量变化等确认帷幕的止水效果和质量； 3 当隔水帷幕不能有效切断基坑深部承压含水层时，可在承 压含水层中设置减压井，通过设计计算，控制承压含水层的 减压水头，按需减压，确保坑底土不发生突涌。对承压水进 行减压控制时，因降水减压引起的坑外地面沉降不得超过环 境控制要求的地面变形允许值。 9.9.5 基坑地下水控制设计应与支护结构的设计统一考虑， 由降、排水和支护结构水平位移引起的地层变形和地表沉陷 不应大于变形允许值。 9.9.6 高地下水位地区，当水文地质条件复杂，基坑周边环 境保护要求高，设计等级为甲级的基坑工程，应进行地下水 控制专项设计，并应包括下列内容： 1 应具备专门的水文地质勘查资料、基坑周边环境调查报告 及现场抽水试验资料； 2 基坑降水风险分析及降水设计； 3 降水引起的地面沉降计算及环境保护措施； 4 基坑渗漏的风险预测及抢险措施； 5 降水运营、监测与管理措施。
6.6.9 对地基稳定性有影响的岩溶洞隙，应根据其位置、 大小、埋深、围岩稳定性和水文地质条件综合分析，因地 制宜采取下列处理措施： 1 对较小的岩溶洞隙，可采用镶补、嵌塞与跨越等方法处 理； 2 对较大的岩溶洞隙，可采用梁、板和拱等结构跨越，也 可采用浆砌块石等堵塞措施以及洞底支撑或调整柱距等方 法处理。跨越结构应有可靠的支承面。梁式结构在稳定岩 石上的支承长度应大于梁高1.5倍； 3 基底有不超过25%基底面积的溶洞（隙）且充填物难以 挖除时，宜在洞隙部位设置钢筋混凝土底板，底板宽度应 大于洞隙，并采取措施保证底板不向洞隙方向滑移。也可 在洞隙部位设置钻孔桩进行穿越处理。 4 对于荷载不大的低层和多层建筑，围岩稳定，如溶洞位 于条形基础末端，跨越工程量大，可按悬臂梁设计基础，

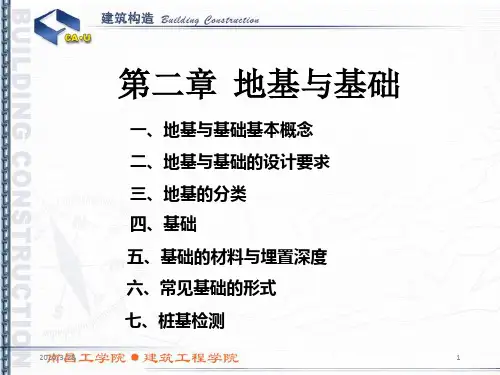

建筑构造第二讲——地基与基础PPT课件
四周桩孔混凝土护壁完成后，可保留少量桩孔先不浇筑桩身混凝土， 而做为排水井，以方便其它孔位的施工。
2020/3/28
24
6 锤击管桩
• 早期的锤击桩采用的是钢筋混凝土预制实心桩，这种桩挤土量大，引起土体隆起， 对周围环境造成很大影响,所以只适用于郊外空地施工。为减少挤土效应对周围环 境的危害，预应力钢筋混凝土管桩、钢管桩、H型钢桩等应运而生。
• 3、静载试验——桩的承载力 • （另外还有声波透射和钻芯检测法，这里不做介绍）
2020/3/28
31
基本原理：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播 过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底 面时，将产生反射波，检测分析反射波的传播时间、幅值和波形特征， 就能判断桩的完整性。检测结果分为四类：Ⅰ类桩身完整；Ⅱ类桩身有 轻微缺陷，不会影响桩身结构承载力的正常发挥；Ⅲ类，桩身有明显缺 陷，对桩身结构承载力有影响；Ⅳ类：桩身存在严重缺陷。
捣器振实。
7 对于开挖深度较大的人工挖孔桩，每次下人前，先将麻雀等鸟类放入至
坑底，三分钟后取出，确认其状态正常后方可下人；对挖深较大的桩孔，
须保持向孔内持续送风。
重点提示 合理安排 施工顺序
桩孔施工，先浅后深
较浅桩孔施工后，对上部土层的稳定起到加固作用，能减少深孔施 工时的压力。
含水土层施工，先四周后中间
特点：这种基础抗弯刚度大、整体性好，具有调整不均匀沉降的能 力。适用于软弱地基上的高层、重型或对不均匀沉降有严格要求的 建筑物。 箱型基础是由钢筋混凝土的底板、顶板、外墙和内隔墙组成的有一 定高度的整体空间结构。与筏板基础相比，有更大的抗弯刚度，只 能产生大致均匀的沉降或整体倾斜，从而基本上消除了因地基变形 而使建筑物开裂的可能性。箱型基础埋深较大，基础中空，从而使 开挖卸去的部分土重抵偿了上部结构传来的荷载，因此，与一般实 体基础相比，它能显著减小基底压力，降低基础沉降量。此外，还 有较好的抗震性能。
2020/3/28
24
6 锤击管桩
• 早期的锤击桩采用的是钢筋混凝土预制实心桩，这种桩挤土量大，引起土体隆起， 对周围环境造成很大影响,所以只适用于郊外空地施工。为减少挤土效应对周围环 境的危害，预应力钢筋混凝土管桩、钢管桩、H型钢桩等应运而生。
• 3、静载试验——桩的承载力 • （另外还有声波透射和钻芯检测法，这里不做介绍）
2020/3/28
31
基本原理：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播 过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底 面时，将产生反射波，检测分析反射波的传播时间、幅值和波形特征， 就能判断桩的完整性。检测结果分为四类：Ⅰ类桩身完整；Ⅱ类桩身有 轻微缺陷，不会影响桩身结构承载力的正常发挥；Ⅲ类，桩身有明显缺 陷，对桩身结构承载力有影响；Ⅳ类：桩身存在严重缺陷。
捣器振实。
7 对于开挖深度较大的人工挖孔桩，每次下人前，先将麻雀等鸟类放入至
坑底，三分钟后取出，确认其状态正常后方可下人；对挖深较大的桩孔，
须保持向孔内持续送风。
重点提示 合理安排 施工顺序
桩孔施工，先浅后深
较浅桩孔施工后，对上部土层的稳定起到加固作用，能减少深孔施 工时的压力。
含水土层施工，先四周后中间
特点：这种基础抗弯刚度大、整体性好，具有调整不均匀沉降的能 力。适用于软弱地基上的高层、重型或对不均匀沉降有严格要求的 建筑物。 箱型基础是由钢筋混凝土的底板、顶板、外墙和内隔墙组成的有一 定高度的整体空间结构。与筏板基础相比，有更大的抗弯刚度，只 能产生大致均匀的沉降或整体倾斜，从而基本上消除了因地基变形 而使建筑物开裂的可能性。箱型基础埋深较大，基础中空，从而使 开挖卸去的部分土重抵偿了上部结构传来的荷载，因此，与一般实 体基础相比，它能显著减小基底压力，降低基础沉降量。此外，还 有较好的抗震性能。
房屋建筑构造(地基与基础)PPT课件
40
第四节 基础中特殊问题的处理
一、基础沉降缝的做法 双墙式
基础平行，沉降缝两侧 墙体位于基础中心，两 墙之间有较大距离。
基础平行，两墙间距 小，基础受偏心荷载 作用，适合小型建筑
41
第四节 基础中特殊问题的处理
一、基础沉降缝的做法 交叉式
• 将沉降缝两侧基础交叉放置
• 在各自的基础上支承基础梁
荷
基础
载
建筑物埋在地面以下的承重构件
持力层
地基中直接承受建筑物荷载的土层
下卧层
持力层以下的土层
4
第一节 概 述
二、地基的分类
天然地基
人工地基
天然土层本身具有足 够的承载力，可直接 在其上建造房屋。
天然土层承载力较差或虽 土层较好，但其上的荷载 较大，要经过人工加固处 理后才能承载。
5
第一节 概 述
换土范围：由计算确定
7
第一节 概 述 五、对基础的要求
1、强度要求 基础应具有足够的强度，才能稳定将荷载传递给
地基，为整个建筑物的安全起到重要的保证作用。
2、耐久性要求
应与上部建筑物的使用年限相适应
3、经济性要求
10
第二节 基础的埋置深度 一、基础埋置深度的定义
室外设计地坪到基础底面的距离
室外地坪
4、冻结深度
基础底面必须置于冰冻线以下100~200mm
18
二、影响基础埋深的原因
5、相邻基础埋深
新建房屋荷载对原有房屋基础的影响必须考虑
新建建筑物基础埋深大于原有建筑物基础 埋深时，两基础间应保持一定的水平距离
19
第三节 基础的分类和构造
一、基础的类型
砖基础
毛石基础
地基规范宣讲PPT参考幻灯片
基的整体稳定性；
4 当土岩组合地基位于山间坡地、山麓洼地或冲沟地
带，存在局部软弱土层时，应验算软弱下卧层的强度及不
均匀变形。
原6.2节由原来的6条变为7条
1.7 增加岩石地基设计内容；
6.5 岩 石 地 基
6.5.1 岩石地基基础设计应符合下列规定：
1 置于完整、较完整、较破碎岩体上的建筑物可仅进行
地基承载力计算；
2 地基基础设计等级为甲、乙级的建筑物，同一建筑物
的地基存在坚硬程度不同，两种或多种岩体变形模量差异
达2倍及2倍以上，应进行地基变形验算；
3 地基主要受力层深度内存在软弱下卧岩层时，应考虑
软弱下卧岩层的影响进行地基稳定性验算；
8
4 桩孔、基底和基坑边坡开挖应控制爆破，到达持力层
后，对软岩、极软岩表面应及时封闭保护；
并经生物化学作用形成，其天然含水量大于液限、天然孔
隙比大于或等于 1.5的粘性土。当天然含水量大于液限而
天然孔隙比小于1.5但大于或等于1.0的粘性土或粉土为淤
泥质土。含有大量未分解的腐殖质，有机质含量大于60%
的土为泥炭，有机质含量大于等于10%且小于等于60%的
土为泥炭质土。
4
,
5
6
7
3 在岩土界面上存在软弱层（如泥化带）时，应验算地

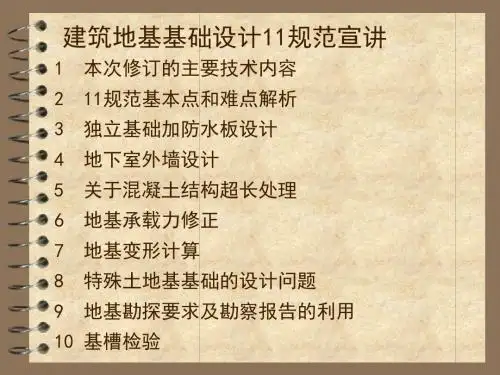

建筑地基基础设计11规范宣讲
1 本次修订的主要技术内容
2 11规范基本点和难点解析
3 独立基础加防水板设计
4 地下室外墙设计
5 关于混凝土结构超长处理
6 地基承载力修正
7 地基变形计算
8 特殊土地基基础的设计问题
9 地基勘探要求及勘察报告的利用
10 基槽检验
1
地基基础规范PPT课件
图8.2.4 预制钢筋混凝土柱与杯口基础的连接示意
2、基础的杯底厚度和杯壁厚度，可按表8.2.4-2 选用； 3、当柱为轴心受压或小偏心受压且t/h2≥0.65 时，或大偏心 受压且t/h2≥0.75 时，杯壁可不配筋；当柱为轴心受压或小 偏心受压且0.5≤t/h2＜0.65 时，杯壁可按表8.2.4-3 构造配筋；其他情况下，应按计算配筋。
1、柱为轴心受压或小偏心受压，
基础高度大于等于1200mm；
2、柱为大偏心受压，基础高度
大于等于1400mm。
图8.2.3 现浇柱的基础中插筋构造示意
11
8.2 扩展基础
8.2.4 预制钢筋混凝土柱与杯口基础的连接(图8.2.4)，应符合 下列规定：
1、柱的插入深度，可 按表8.2.4-1 选用， 并应满足本规范第 8.2.2 条钢筋锚固长 度的要求及吊装时柱 的稳定性；
问题：基础底部用300厚C15素混凝土，其上用 MU10砖、M5水泥砂浆砌筑。计算并绘出基础剖 面图？
6
8.2 扩展基础
8.2.1 扩展基础的构造，应符合下列要求： 1. 锥形基础的边缘高度，不宜小于200mm，且两个方向的坡度不 宜大于1：3；阶梯形基础的每阶高度，宜为300-500mm； 2. 垫层的厚度不宜小于70mm，垫层混凝土强度等级不宜低于C10； 3. 扩展基础受力钢筋最小配筋率不应小于0.15%，底板受力钢筋 的最小直径不宜小于10mm，间距不宜大于200mm，也不宜小于 100mm。墙下钢筋混凝土条形基础纵向分布钢筋的直径不宜小于 8mm；间距不宜大于300mm；每延米分布钢筋的面积应不小于受力 钢筋面积的15% 。当有垫层时钢筋保护层的厚度不应小于40mm； 无垫层时不应小于70mm；
b2---基础台阶宽度； tanα ---基础台阶宽高比b2:H0，
房屋建筑学5地基与基础PPT课件
• 混凝土基础的断面可以做成矩形、阶梯形和锥形。当基础宽度小于350mm时，多做 成矩形；大于350mm时，多做成阶梯形。
• 常在混凝土中加入粒径不超过300mm的毛石，这种混凝土称为毛石混凝土。
第29页/共53页
（二）柔性基础
钢筋混凝土基础称为柔性基础。
第30页/共53页
二、按基础的构造型式分类
三、基础埋深的确定原则
• 1、建筑物：用途、 荷载的大小、。 • 2、工程地质和水位条件：基础应尽量埋置得浅
些，但不能小于0.5米；基础埋深尽可能设在地 下水位以上。
第18页/共53页
三、基础埋深的确定原则
• 3、相邻基础：当深于原有建筑物或构筑物的基础时，两基础间应保持一定 距离，一般可采取两基础底面高差的1～2倍。
第51页/共53页
本章结束
第52页/共53页
感谢您的观看！
第53页/共53页
• 3）冲填土
第6页/共53页
（二）地基土的特性
• 1、压缩与沉降
• 地基沉降是由于建筑物的荷载作用使地基土层 产生变形，所以土的压缩量与建筑物有关；土的 压缩需要一定的时间 。
• 1）均匀沉降
案例分析
• 2）不均匀沉降
• 原因：地基土层薄厚不匀；上部结构荷载轻重变 化比较大；建筑物四周发生较大变化。
土承台梁，承台梁上接 墙体。 • 在寒冷地区，为了防止 承台梁下的土受冻膨胀 使承台梁破坏，一般在 承台梁下铺设100mm～ 200mm的粗砂或炉渣。
第44页/共53页
第三节 地下室的构造
• 地下室是指建筑物底层以下的房间。
• 一、地下室的类型
• 按顶板标高可分为：
• 全地下室﹕即地下室地面低于室外地面的高度，超过该房间净高一半时称全地 下室。
• 常在混凝土中加入粒径不超过300mm的毛石，这种混凝土称为毛石混凝土。
第29页/共53页
（二）柔性基础
钢筋混凝土基础称为柔性基础。
第30页/共53页
二、按基础的构造型式分类
三、基础埋深的确定原则
• 1、建筑物：用途、 荷载的大小、。 • 2、工程地质和水位条件：基础应尽量埋置得浅
些，但不能小于0.5米；基础埋深尽可能设在地 下水位以上。
第18页/共53页
三、基础埋深的确定原则
• 3、相邻基础：当深于原有建筑物或构筑物的基础时，两基础间应保持一定 距离，一般可采取两基础底面高差的1～2倍。
第51页/共53页
本章结束
第52页/共53页
感谢您的观看！
第53页/共53页
• 3）冲填土
第6页/共53页
（二）地基土的特性
• 1、压缩与沉降
• 地基沉降是由于建筑物的荷载作用使地基土层 产生变形，所以土的压缩量与建筑物有关；土的 压缩需要一定的时间 。
• 1）均匀沉降
案例分析
• 2）不均匀沉降
• 原因：地基土层薄厚不匀；上部结构荷载轻重变 化比较大；建筑物四周发生较大变化。
土承台梁，承台梁上接 墙体。 • 在寒冷地区，为了防止 承台梁下的土受冻膨胀 使承台梁破坏，一般在 承台梁下铺设100mm～ 200mm的粗砂或炉渣。
第44页/共53页
第三节 地下室的构造
• 地下室是指建筑物底层以下的房间。
• 一、地下室的类型
• 按顶板标高可分为：
• 全地下室﹕即地下室地面低于室外地面的高度，超过该房间净高一半时称全地 下室。
建筑地基基础设计 PPT
•
由砖、毛石、混凝土或毛石混凝土、灰土和三合土等材
料组成的，且不需配置钢筋的墙下条形基础或柱下独立基础。
• 2．1．13 桩基础 Pile foundation
• 础。
由设置于岩土中的桩和连接于桩顶端的承台组成的基
• 2.2.1 作用和作用效应
• Fk——相应于作用的标准组合时，上部结构传至基础顶面的竖向 力值；
基本术语和符号-1
• 2．1．1 地基 Subgrade, Foundation soils
•
支承基础的土体或岩体。
• 2．1．2 基础 Foundation
• 。
将结构所承受的各种作用传递到地基上的结构组成部分
• 2．1．3 地基承载力特征值 Characteristic value of subgrade bearing capacity
3 计算挡土墙、地基或滑坡稳定以及基础抗浮稳定时，作用效 应应按承载能力极限状态下作用的基本组合，但其分项系数 均为1.0；
4 在确定基础或桩基承台高度、支挡结构截面、计算基础或支 挡结构内力、确定配筋和验算材料强度时，上部结构传来的 作用效应和相应的基底反力、挡土墙土压力以及滑坡推力， 应按承载能力极限状态下作用的基本组合，采用相应的分项 系数。当需要验算基础裂缝宽度时，应按正常使用极限状态 作用的标准组合（混凝土规范规定：计算裂缝时取准永久组
地基基础设计时荷载组合
3.0.5 地基基础设计时，所采用的作用效应与相应的抗力限值 应符合下列规定：
1 按地基承载力确定基础底面积及埋深或按单桩承载力确定桩 数时，传至基础或承台底面上的作用效应应按正常使用极限 状态下作用的标准组合。相应的抗力应采用地基承特征值或 单桩承载力特征值载力；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.6.9 对地基稳定性有影响的岩溶洞隙，应根据其位置、 大小、埋深、围岩稳定性和水文地质条件综合分析，因地 制宜采取下列处理措施： 1 对较小的岩溶洞隙，可采用镶补、嵌塞与跨越等方法处 理； 2 对较大的岩溶洞隙，可采用梁、板和拱等结构跨越，也 可采用浆砌块石等堵塞措施以及洞底支撑或调整柱距等方 法处理。跨越结构应有可靠的支承面。梁式结构在稳定岩 石上的支承长度应大于梁高1.5倍； 3 基底有不超过25%基底面积的溶洞（隙）且充填物难以 挖除时，宜在洞隙部位设置钢筋混凝土底板，底板宽度应 大于洞隙，并采取措施保证底板不向洞隙方向滑移。也可 在洞隙部位设置钻孔桩进行穿越处理。 4 对于荷载不大的低层和多层建筑，围岩稳定，如溶洞位 于条形基础末端，跨越工程量大，可按悬臂梁设计基础，
7 对于节理、裂隙发育及破碎程度较高的不稳定岩体，
可采用注浆加固和清爆填塞等措施。
6.5.2 对遇水易软化和膨胀、易崩解的岩石，应采取保
护措施减少其对岩体承载力的影响。
原第6章由7节变为8节
9
10
除此之外，原“岩溶与土洞”6.5.2—9皆有变化，变化为 如下条款： 6.6.3 地基基础设计等级为甲级、乙级的建筑物主体宜避开 岩溶强发育地段。 6.6.4 存在下列情况之一且未经处理的场地，不应作为建筑 物地基： 1 浅层溶洞成群分布，洞径大，且不稳定的地段； 2 漏斗、溶槽等埋藏浅，其中充填物为软弱土体； 3 土洞或塌陷等岩溶强发育的地段； 4 岩溶水排泄不畅，有可能造成场地暂时淹没的地段。 6.6.5 对于完整、较完整的坚硬岩、较硬岩地基，且符合下 列条件之一时，可不考虑岩溶对地基稳定性的影响： 1 洞体较小，基础底面尺寸大于洞的平面尺寸，并有足够 的支承长度；
并经生物化学作用形成，其天然含水量大于液限、天然孔
隙比大于或等于 1.5的粘性土。当天然含水量大于液限而
天然孔隙比小于1.5但大于或等于1.0的粘性土或粉土为淤
泥质土。含有大量未分解的腐殖质，有机质含量大于60%
的土为泥炭，有机质含量大于等于10%且小于等于60%的
土为泥炭质土。
4
,
5
6Leabharlann 73 在岩土界面上存在软弱层（如泥化带）时，应验算地
11
2 顶板岩石厚度大于或等于洞的跨度。
6.6.6 地基基础设计等级为丙级且荷载较小的建筑物，当 符合下列条件之一时，可不考虑岩溶对地基稳定性的影响。 1 基础底面以下的土层厚度大于独立基础宽度的3倍或条 形基础宽度的6倍，且不具备形成土洞的条件时； 2 基础底面与洞体顶板间土层厚度小于独立基础宽度的3 倍或条形基础宽度的6倍，洞隙或岩溶漏斗被沉积物填满， 其承载力特征值超过150kPa，且无被水冲蚀的可能性时； 3 基础底面存在面积小于基础底面积25％的垂直洞隙，但 基底岩石面积满足上部荷载要求时。6.6.7 不符合本规范 第6.6.5、6.6.6条的条件时，应进行洞体稳定性分析；基 础附近有临空面时，应验算向临空面倾覆和沿岩体结构面
5 当基岩面起伏较大，且都使用岩石地基时，同一建筑
物可以使用多种基础形式；
6 当基础附近有临空面时，应验算向临空面倾覆和滑移
稳定性。存在不稳定的临空面时，应将基础埋深加大至下
伏稳定基岩；亦可在基础底部设置锚杆，锚杆应进入下伏
稳定岩体，并满足抗倾覆和抗滑移要求。同一基础的地基
可以放阶处理，但应满足抗倾覆和抗滑移要求；
基的整体稳定性；
4 当土岩组合地基位于山间坡地、山麓洼地或冲沟地
带，存在局部软弱土层时，应验算软弱下卧层的强度及不
均匀变形。
原6.2节由原来的6条变为7条
1.7 增加岩石地基设计内容；
6.5 岩 石 地 基
6.5.1 岩石地基基础设计应符合下列规定：
1 置于完整、较完整、较破碎岩体上的建筑物可仅进行
建筑地基基础设计11规范宣讲
1 本次修订的主要技术内容
2 11规范基本点和难点解析
3 独立基础加防水板设计
4 地下室外墙设计
5 关于混凝土结构超长处理
6 地基承载力修正
7 地基变形计算
8 特殊土地基基础的设计问题
9 地基勘探要求及勘察报告的利用
10 基槽检验
1
11 桩基有关设计要点 12 基础结构施工图审核要点 13 CFG桩设计要点 14 桩筏基础结构设计案例分析 15 筒仓基础结构设计案例分析 16 基坑围护结构设计案例分析 17 弹性地基梁概念宣讲 结语
2
1 本次修订的主要技术内容 1.1增加地基基础设计等级中基坑工程的相关内容：
3.0.1：
3
1.2 将原表3.0.2列为3.0.3条款，再加上一条：“ 地基基
础设计使用年限不应小于建筑结构的设计使用年限”，第
3章由原来的5条变为7条款；
1.3 增加泥炭、泥炭质土的工程定义；
4．1．12 淤泥为在静水或缓慢的流水环境中沉积，
滑移稳定性。 12
6.6.8 土洞对地基的影响，应按下列规定综合分析与处理： 1 在地下水强烈活动于岩土交界面的地区，应考虑由地下 水作用所形成的土洞对地基的影响，预测地下水位在建筑物 使用期间的变化趋势。总图布置前，应获得场地土洞发育程 度分区资料。施工时，除已查明的土洞外，尚应沿基槽进一 步查明土洞的特征和分布情况； 2 在地下水位高于基岩表面的岩溶地区，应注意人工降水 引起土洞进一步发育或地表塌陷的可能性。塌陷区的范围及 方向可根据水文地质条件和抽水试验的观测结果综合分析确 定。在塌陷范围内不应采用天然地基。并应注意降水对周围 环境和建构筑物的影响。 3 由地表水形成的土洞或塌陷，应采取地表截流、防渗或堵 塞等措施进行处理。应根据土洞埋深，分别选用挖填、灌砂 等方法进行处理。由地下水形成的塌陷及浅埋土洞，应清除 软土，抛填块石作反滤层，面层用粘土夯填；深埋土洞宜用 砂、砾石或细石混凝土灌填。在上述处理的同时，尚应采用 梁、板或拱跨越。对重要的建筑物，可采用桩基处理。 13
地基承载力计算；
2 地基基础设计等级为甲、乙级的建筑物，同一建筑物
的地基存在坚硬程度不同，两种或多种岩体变形模量差异
达2倍及2倍以上，应进行地基变形验算；
3 地基主要受力层深度内存在软弱下卧岩层时，应考虑
软弱下卧岩层的影响进行地基稳定性验算；
8
4 桩孔、基底和基坑边坡开挖应控制爆破，到达持力层
后，对软岩、极软岩表面应及时封闭保护；
