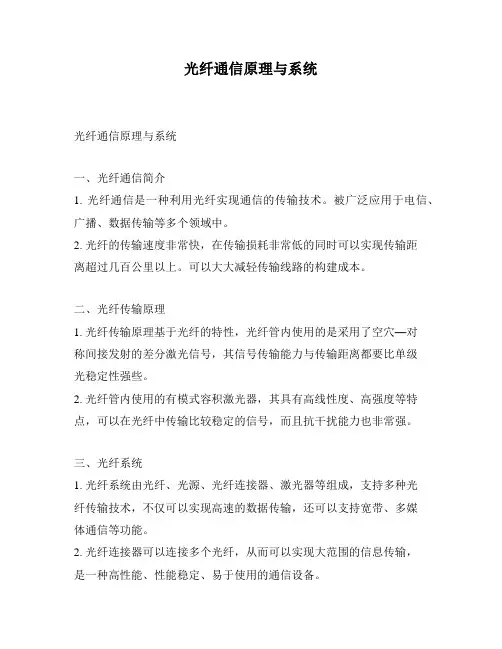

光纤通信原理与系统
光纤通信原理与系统
光纤通信原理与系统
光纤通信原理与系统
一、光纤通信简介
1. 光纤通信是一种利用光纤实现通信的传输技术。
被广泛应用于电信、广播、数据传输等多个领域中。
2. 光纤的传输速度非常快，在传输损耗非常低的同时可以实现传输距
离超过几百公里以上。
可以大大减轻传输线路的构建成本。
二、光纤传输原理
1. 光纤传输原理基于光纤的特性，光纤管内使用的是采用了空穴—对
称间接发射的差分激光信号，其信号传输能力与传输距离都要比单级
光稳定性强些。
2. 光纤管内使用的有模式容积激光器，其具有高线性度、高强度等特点，可以在光纤中传输比较稳定的信号，而且抗干扰能力也非常强。
三、光纤系统
1. 光纤系统由光纤、光源、光纤连接器、激光器等组成，支持多种光
纤传输技术，不仅可以实现高速的数据传输，还可以支持宽带、多媒
体通信等功能。
2. 光纤连接器可以连接多个光纤，从而可以实现大范围的信息传输，
是一种高性能、性能稳定、易于使用的通信设备。
3. 激光器用于把电信号变成光信号，并在光纤中传输，是整个光纤传
输系统的核心，它可以大大提高光纤传输系统的性能。
四、其它
1.另外，光纤传输设备也需要控制器、光纤连接器以及双头线来实现，可以根据不同的应用需求完成设备的布置，可以充分发挥光纤的传输
和通讯能力，
2.同时在应用时，也要注意防止噪声污染，保证光纤中传输的信号纯净，并且要安装光纤信号衰减补偿装置，来避免光纤信号的衰减问题。
光纤通信
光纤通信技术的应用与发展趋势卢仲男13934323什么叫光纤通信?光通信是利用光波作为载体来传递信息的通信。
早在公元两千多年以前，我们的祖先就在都城和边境堆起一些高高的土丘，遇到敌人入侵，就在这些土丘上燃起烟火传递受到入侵的信息，各地诸侯看见烟火就立刻领兵来救援，这种土丘叫烽火台，是一种古老的光通信设备。
我国于20世纪70年代初就开始了光纤通信的基础研究，随着技术的进步，市场需求的增长，现代社会对通信的依赖越来越大，网络的生存性显得至关重要，通信发展和运行环境的变化对光纤通信提出了更高的要求。
新技术不断涌现，大幅提高了通信能力，并使光纤通信的应用范围不断扩大。
一、光纤通信技术原理及传输系统1、光纤通信的原理在发送端首先将欲传送的信息（如声音、图像和数据等）变为电信号，然后调制到激光器发出的激光束上，转换成光信号，并通过光纤传输到信宿；在接收端，检测器收到光信号后把光信号进行光／电转换，经解调后恢复原信息。
可见，光纤通信与电缆通信相比，主要有两点不同，其一传输信号使用光信号而非电信号；其二传输介质选用光纤而非电缆。
2、基本光纤传输系统1、光发射机光发射机的功能是把输入电信号转换为光信号，并用耦合技术把光信号最大限度地注入光纤线路。
光发射机由光源、驱动器和调制器组成，光源是光发射机的核心。
目前广泛使用的光源有半导体发光二极管(LED) 和半导体激光二极管(也称激光器)（LD)，以及谱线宽度很小的动态单纵模分布反馈(DFB) 激光器和固体激光器。
光发射机把电信号转换为光信号的电/光转换是通过电信号对光的调制实现的。
2、直接调制和间接调制直接调制是用电信号直接调制激光器或发光二极管的驱动电流，使输出光随电信号频率变化。
这种方案技术简单，成本较低，容易实现，但调制速率受激光器的频率特性所限制。
间接调制(外调制)把激光的产生和调制分开，用独立的调制器调制激光器的输出光而实现的。
目前有多种调制器可供选择，最常用的是电光调制器。

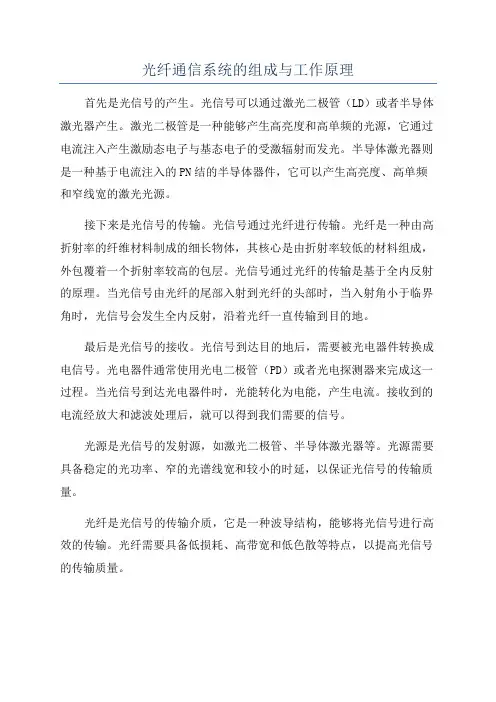

光纤通信系统的组成与工作原理
光纤通信系统的组成与工作原理首先是光信号的产生。
光信号可以通过激光二极管（LD）或者半导体激光器产生。
激光二极管是一种能够产生高亮度和高单频的光源，它通过电流注入产生激励态电子与基态电子的受激辐射而发光。
半导体激光器则是一种基于电流注入的PN结的半导体器件，它可以产生高亮度、高单频和窄线宽的激光光源。
接下来是光信号的传输。
光信号通过光纤进行传输。
光纤是一种由高折射率的纤维材料制成的细长物体，其核心是由折射率较低的材料组成，外包覆着一个折射率较高的包层。
光信号通过光纤的传输是基于全内反射的原理。
当光信号由光纤的尾部入射到光纤的头部时，当入射角小于临界角时，光信号会发生全内反射，沿着光纤一直传输到目的地。
最后是光信号的接收。
光信号到达目的地后，需要被光电器件转换成电信号。
光电器件通常使用光电二极管（PD）或者光电探测器来完成这一过程。
当光信号到达光电器件时，光能转化为电能，产生电流。
接收到的电流经放大和滤波处理后，就可以得到我们需要的信号。
光源是光信号的发射源，如激光二极管、半导体激光器等。
光源需要具备稳定的光功率、窄的光谱线宽和较小的时延，以保证光信号的传输质量。
光纤是光信号的传输介质，它是一种波导结构，能够将光信号进行高效的传输。
光纤需要具备低损耗、高带宽和低色散等特点，以提高光信号的传输质量。
光电器件是光信号的接收器件，如光电二极管、光电探测器等。
光电器件能够将光信号转换为电信号，并经过电子电路的处理从而得到所需的信息。
除了以上的主要组成部分，光纤通信系统还包括光纤连接器、光纤调制器、光纤分光器等其他辅助设备，以提供更加稳定和高效的光信号传输。
总之，光纤通信系统是一种利用光纤进行光信号传输的通信系统。
它的工作原理基于光的全内反射原理，通过光源产生光信号，光纤进行光信号的传输，并通过光电器件将光信号转换为电信号。
光纤通信系统的组成包括光源、光纤和光电器件等主要部分，还包括其他辅助设备。
光纤通信系统的应用广泛，使用光纤传输可以实现高速、大容量和低延时的信息传输。
初二物理光纤通信技术解析
初二物理光纤通信技术解析光纤通信技术作为一种新兴的通信方式，正逐渐走进我们的日常生活。
它采用光纤作为传输介质，通过光的反射和折射，将大量的信息传输到远离的地方。
本文将对初二物理光纤通信技术进行深入解析，探讨其原理、特点及应用。
一、光纤通信技术的原理光纤通信技术的核心原理是利用光的反射和折射，将信息信号传输到目标位置。
光纤通信系统由光源、调制器、光纤、光检测器和接收器五部分组成。
1. 光源：光源是光纤通信系统中产生光信号的部分。
常见的光源有激光器和发光二极管。
激光器产生的光线单一、方向性好，适用于长距离传输。
发光二极管则结构简单、价格低廉，适用于短距离传输。
2. 调制器：调制器负责将信息信号转换成光信号，使其能够传输到光纤中。
调制器可以将电信号转换成光强的变化，通过改变光的强弱来传输信息。
3. 光纤：光纤是光信号传输的通道，由一种具有高折射率的芯和外面包裹的低折射率的包层组成。
光信号通过芯层，利用全反射的原理在光纤内部传输。
4. 光检测器：光检测器用于接收传输在光纤中的信息信号。
光检测器将光信号转化为电信号，再通过解调信号，提取出原始信息。
5. 接收器：接收器将光信号转换成可读的信息，使其能够被人类或其他设备解读和理解。
二、光纤通信技术的特点光纤通信技术具有许多独特的特点，使其成为现代通信领域不可或缺的一部分。
1. 大容量：相比传统的电信号传输方式，光纤通信技术具备更大的传输容量。
由于光信号传输速度快，频率高，能够传输的信息量也更大。
2. 低损耗：光纤通信技术中的光信号传输时几乎没有损耗。
光纤作为传输介质，具有非常低的衰减率，使得光信号在传输过程中质量不会受到太大损失。
3. 抗干扰性强：光纤通信技术对于外界干扰的抵抗能力很强。
光信号在光纤中传输时不受电磁波、电磁辐射等外界干扰的影响，有助于保持信号的稳定性。
4. 传输距离远：光纤通信技术可以实现长距离、大容量的通信传输。
由于光信号传输速度快，衰减小，能够在远距离传输信号，实现全球通信连接。

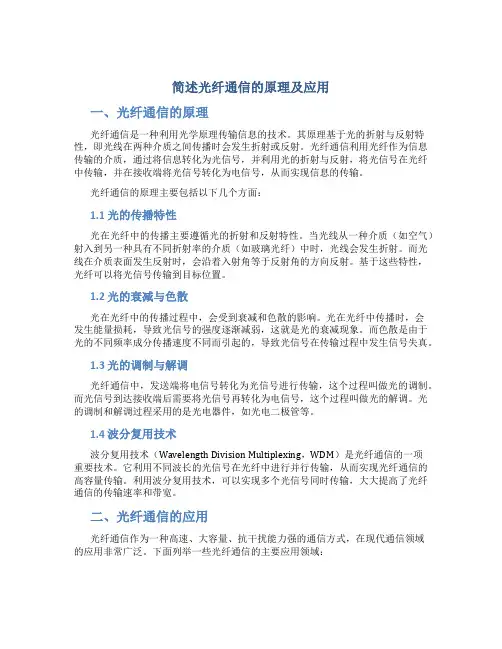

简述光纤通信的原理及应用
简述光纤通信的原理及应用一、光纤通信的原理光纤通信是一种利用光学原理传输信息的技术。
其原理基于光的折射与反射特性，即光线在两种介质之间传播时会发生折射或反射。
光纤通信利用光纤作为信息传输的介质，通过将信息转化为光信号，并利用光的折射与反射，将光信号在光纤中传输，并在接收端将光信号转化为电信号，从而实现信息的传输。
光纤通信的原理主要包括以下几个方面：1.1 光的传播特性光在光纤中的传播主要遵循光的折射和反射特性。
当光线从一种介质（如空气）射入到另一种具有不同折射率的介质（如玻璃光纤）中时，光线会发生折射。
而光线在介质表面发生反射时，会沿着入射角等于反射角的方向反射。
基于这些特性，光纤可以将光信号传输到目标位置。
1.2 光的衰减与色散光在光纤中的传播过程中，会受到衰减和色散的影响。
光在光纤中传播时，会发生能量损耗，导致光信号的强度逐渐减弱，这就是光的衰减现象。
而色散是由于光的不同频率成分传播速度不同而引起的，导致光信号在传输过程中发生信号失真。
1.3 光的调制与解调光纤通信中，发送端将电信号转化为光信号进行传输，这个过程叫做光的调制。
而光信号到达接收端后需要将光信号再转化为电信号，这个过程叫做光的解调。
光的调制和解调过程采用的是光电器件，如光电二极管等。
1.4 波分复用技术波分复用技术（Wavelength Division Multiplexing，WDM）是光纤通信的一项重要技术。
它利用不同波长的光信号在光纤中进行并行传输，从而实现光纤通信的高容量传输。
利用波分复用技术，可以实现多个光信号同时传输，大大提高了光纤通信的传输速率和带宽。
二、光纤通信的应用光纤通信作为一种高速、大容量、抗干扰能力强的通信方式，在现代通信领域的应用非常广泛。
下面列举一些光纤通信的主要应用领域：•宽带接入光纤通信作为宽带接入的主要手段，能够提供高速、稳定的网络连接，满足了人们对于宽带网络的需求。
光纤宽带接入常见的应用包括光纤到户（FTTH）、光纤到楼（FTTB）等，广泛用于家庭、办公楼、学校等场所，提供高速互联网接入服务。
光纤通信 知识点总结
光纤通信知识点总结引言光纤通信是一种通过光纤传输光信号的通信技术，它使用光纤作为传输媒质，通过光的反射、折射和传播来实现信息的传输。
光纤通信具有带宽大、传输速度快、抗干扰性强、安全可靠等优点，因此在现代通信中得到了广泛的应用。
本文将对光纤通信的相关知识点进行总结，包括光纤通信的基本原理、组成结构、传输特点、光纤通信系统的组成和工作原理、光纤通信的发展趋势等内容。
一、光纤通信的基本原理1. 光的特性光波是一种电磁波，具有波粒二象性，既可以表现为波动又可以表现为微粒。
光波的主要特性包括波长、频率、相速度、群速度等。
2. 光纤的基本原理光纤是一种通过光的全反射来传输光信号的一种传输媒质。
它的基本结构是由一根纤维芯和包覆在外的包层组成，通过这样的结构使得光信号可以沿着光纤的传输方向不断进行反射和传播。
二、光纤通信的组成结构1. 光纤的结构光纤由芯和包层构成，芯是由单质或复合材料制成，包层是由低折射率的材料构成，使得光可以在芯和包层的界面上发生全反射。
2. 光纤的连接器连接器是光纤通信中的重要部分，它用于将光纤连接在一起，保证光信号的传输质量。
3. 光纤的光源和接收器光源是产生光波的设备，用于向光纤中输入光信号；接收器是用于接收光纤传输过来的光信号，并将其转换为电信号。
三、光纤通信的传输特点1. 带宽大光纤通信的带宽远远大于传统的铜线通信，可以传输更多的信息。
2. 传输距离远光纤通信的传输距离远远大于铜线通信，可以满足更长距离的通信需求。
3. 传输速度快光纤通信的传输速度远远快于铜线通信，可以实现更快的数据传输。
4. 抗干扰性强光纤通信的信号传输过程中不受电磁干扰，抗干扰性能强。
5. 安全可靠光纤信号传输过程中不会泄露电磁波，安全可靠。
四、光纤通信系统的组成和工作原理1. 光纤通信系统的组成光纤通信系统由光源、光纤、接收器、调制解调器、复用器、解复用器等组成。
2. 光纤通信系统的工作原理光源产生光信号，光信号经过调制解调器进行调制，然后通过光纤进行传输，接收器接收光信号并将其转换为电信号，经过复用器和解复用器将多个信号合并或分解，最终传输到目标设备。
光纤通信技术的原理和接入网络设计
光纤通信技术的原理和接入网络设计光纤通信作为现代通信领域的重要技术，其高速传输能力和大容量的数据传输特点被广泛应用于各个领域。
本文将介绍光纤通信技术的原理和接入网络设计。
一、光纤通信技术的原理光纤通信技术是利用光的传输来实现信息交流的一种通信方式。
其原理基于光信号在光纤中传输时发生的全反射现象。
光信号在光纤芯中由于折射率的差异产生全反射，从而沿着光纤传输。
光纤通信系统主要由三个部分组成：光发射器、光纤传输介质以及光接收器。
光发射器将电信号转换为光信号，光纤传输介质作为光信号的传输通道，光接收器再将光信号转换为电信号。
在光纤传输介质中，光纤主要由一个或多个玻璃纤维组成。
光传输的核心技术是利用不同折射率的介质构成光纤的芯和包层结构。
光信号通过光纤的芯层传输，而包层的折射率较低，可以使光信号保持在芯层中，从而减少信号损耗和干扰。
在光接收器中，光信号经过光探测器转换为电信号。
光探测器通常采用光电二极管或光电三极管，通过检测光信号的强度和频率来还原原始的电信号。
二、光纤通信接入网络设计光纤通信接入网络设计是指如何将光纤通信技术应用于用户的接入网络，以实现高速、稳定的网络连接。
下面将重点介绍两种常见的光纤通信接入网络设计：光纤到户（FTTH）和光纤到楼（FTTB）。
1. 光纤到户（FTTH）光纤到户是指将光纤引入到每个用户的住宅或办公场所，实现用户终端设备与光纤网络的直接连接。
光纤到户的设计中，通常采用光纤分纤器将光纤信号分发给不同的用户。
在光纤到户中，用户终端设备通常需要使用光猫（光纤模块）进行信号的转换和接入。
光猫将光纤传输的信号转换为可被用户设备识别的电信号，例如以太网信号。
光猫还可以提供电源供给用户设备。
光纤到户的设计能够实现较长距离的高速数据传输，满足用户对大带宽和高速网络连接的需求。
然而，光纤到户的建设成本较高，需要在基础设施和光纤布线方面进行一定的投资。
2. 光纤到楼（FTTB）光纤到楼是指将光纤引入到大楼或小区的交换机室，然后通过传统铜线（如电话线或同轴电缆）将信号传输至各个用户单元。
光纤通信原理及基础知识
光纤通信原理及基础知识光纤通信是一种利用光信号传输信息的通信技术。
它基于光波在光纤中的传输，具有高带宽、低损耗、抗干扰等优点，因此在现代通信领域得到广泛应用。
下面将介绍光纤通信的原理和一些基础知识。
1.光纤通信原理光纤通信的原理基于光的全内反射。
光纤是由一个或多个折射率不同的材料构成，光信号通过光纤中的光核进行传输。
当光信号从一个折射率较高的材料传到折射率较低的材料时，会发生全内反射，光信号会在光纤中沿着光核一直传输。
光纤通信系统主要包括光源、光纤和光接收器三个部分。
光源产生光信号并将其注入光纤中，光纤将光信号传输到目标位置，光接收器将光信号转化为电信号进行处理。
这样就完成了光纤通信的整个过程。
2.光纤类型根据应用场景和使用材料的不同，光纤可以分为多种类型。
常见的光纤类型有单模光纤和多模光纤。
单模光纤（Single-Mode Fiber，SMF）是一种具有较小光纤芯径的光纤，适用于远距离传输。
它可以在光纤中传输一个光模式，具有较低的传输损耗和较小的色散效应。
单模光纤主要用于长距离通信和数据传输。
多模光纤（Multi-Mode Fiber，MMF）是一种具有较大光纤芯径的光纤，适用于短距离传输。
多模光纤可以在光纤中传输多个光模式，但由于折射率不同，不同光模式的传输速度会有差异。
多模光纤主要用于局域网、数据中心等短距离通信场景。
3.光纤连接方式光纤连接主要有两种方式：直连和连接器。
直连是将两根光纤通过激光焊接技术直接连接起来。
直连具有较低的插损和回波损耗，但连接时需要专业操作，一旦连接失败将无法更换。
连接器是将光纤端面抛光并用连接器将两根光纤连接在一起。
连接器具有灵活性，连接和更换方便，但具有一定的插损和回波损耗。
4.光纤通信的关键参数光纤通信中，有几个重要的参数需要关注。
带宽是指光纤传输信号的频率范围。
带宽越大，传输速率越高。
损耗是光信号在光纤中传输时丢失的能量。
损耗越小，信号传输的距离越远。
色散是指光信号在光纤中传输时信号传播速度与光波长之间的关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 目前，干线光纤通信最高传送速率可达8Tb/s以上
– 干线光通信系统以OTN/IP/Any over WDM为主，语音业务比例占电信总业务很小一部分，移 动数据业务开始大发展，个人移动终端的娱乐业务和固定终端的多媒体业务（4K高清TV） 驱动互联网业务为主流数据业务
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 23
信息爆炸
语音终端的发展 数据终端的发展
机 房 的 变 化
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 24
光纤通信中单光纤速率的增长
• 20世纪80年代到90年代初期，干线光纤最高传送速率140Mb/s
CONFIDENTIAL 5
光纤通信系统历史
• 0，1916年，爱因斯坦的“受激辐射”理论诞生 • 1，1966年，高锟理论预言光纤作为光波导传输光信号的可能性 • 2，1970年，Corning研制出低损高纯石英玻璃单模光纤(<20dB/km)，经过不断
改进，光纤的损耗已经小于0.2dB/km • 3，1962年，半导体激光器问世 • 4，1970年，室温工作的“双异质结”半导体激光器问世 • 5，1986年，掺铒光纤放大器(EDFA)问世，使波分复用(WDM)技术得以商用化 • 6，2000年：160*10Gb/s(C+L波段)，主要的干线通信系统，部分城域 • 7，2013年：中国100G商用元年 • 8，2014年：400G系统实验网试运行
CONFIDENTIAL 22
带外前向纠错技术FEC
FEC带外前向纠错技术是一种信号数据处理技术，以牺 牲带宽的代价实现超强纠错功能。FEC技术包括发送端 编码和接收端解码。 发送端编码－在发送端将特定算法产生的冗余码与数据 一起发送。 接收端解码－在接收端根据相应算法，利用冗余码检测 并纠正在传输过程中可能产生的比特错误并还原信号。 利用FEC技术，可以增强传输的容错能力，从而降低系 统对信噪比的要求，延长传输距离。 满足G.975/G.709标准，等效增加的OSNR约5－6dB，误 码率可以从1E-4改善成1E-12。 缺点是FEC会增加传送速率。如OC-192未使用FEC是速率 为9.953Gbps，使用GFEC速率为10.7Gbps，使用EFEC速 率为12.4Gbps。
O
PA1
Pan
LAC
DCM
BA
C
I
O
D
U
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 21
光层保护机制
主光通道保护机制
OP板内实 现双发选收
内环：共享 保护通道
A
光波长级保护机制
外环： 工作通道
倒换开关
C
倒换前业务 路由
B
D
倒换后业 务路由
SIFOTONICS TECHNOLOGIES
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 29
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 11
光纤的损耗
损耗(dB/km)
2.5
第一传输窗口
第二传输口
第三传输窗口
瑞利散射
红外吸收
0.2
紫外吸收
850
1300 波长(nm)
1550
光纤损耗谱特性
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 12
CONFIDENTIAL 18
EDFA Gain Block 模块结构
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 19
光纤通信网络拓扑结构
G.691 G.692/G.959.1
客
OTU1
户
侧
OTU2
OBA
信
O
号
OTU3
M
发
U
...
送
端
OTUn
客
OTU1
户
OPA
侧 信
OTU2
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 25
从业务的复杂化到网络复杂化
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 26
云计算和云存储
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 27
存储网络业务（Fiber channel）的发展
O
号
OTU3
D
接
U
...
收
端
OTUn
OLA OLA
点对点WDM系统
G.692/G.959.1 G.691
OTU1
客
OPA
户
O
OTU2
侧 信
D
OTU3
号
U
接
...
收
OTUn
端
OBA
OTU1客户O NhomakorabeaU2O
侧 信
M OTU3
号
U
发
...
送
OTUn
端
OADM
OADM
OADM
环形WDM系统
OADM
复杂型WDM系统
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 20
DWDM 160波系统框架--部分单元名称来自ZTE已有设备
C band
OTU
C+ band
L band
OTU
L+ band
OTM
O M U
O
C
BA
I
LAC
O
O
M
B
U
M
O
M
U
O
C
BA
LAC
I
O M U
OLA
PA1
Pan
LAC
光纤通信原理与系统
NANO科技（北京）有限公司 田力
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 1
光通信的传说
• 《东周列国志》第二回 褒人赎罪献美女 幽王烽火戏诸侯
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 2
自由空间光通信
以大气作为媒介来传播光信号。发明于1960年左右，北约军事保密通信 电话。Free Space Optics－FSO
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 9
光通信系统对电中继系统的优势
波分复用技术优势 不同波长的光信号(信道)在同一根光纤中传输，用一个光放大器放
大所有光波长信道，比电中继廉价，简单。
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 10
认识光纤光缆
SIFOTONICS TECHNOLOGIES
CONFIDENTIAL 28
100G网络的驱动力
• IP流量的激增（手机3G/4G网络的开通、互联网+新经济形态对传统生 活彻底改变、云计算/存储的需要、4K高清）；
• 降低每比特的成本（同样的网络基础投资，传送内容增加数倍）； • 提供新的收益机会（厂家也需要生产新产品赚钱）； • 对已有光纤的利用，提高投资回报率（平摊基础建设费用）； • 降低网络的时延（网络游戏、股票实时交易等）。 • 100G技术逐渐成熟，满足商用指标。
纤（G.655) • 放大器：掺铒光纤放大器(Erbium-Doped Fiber Amplifier-EDFA)，Raman拉曼放大
器 • 半导体光放大器(Semiconductor Optical Amplifier-SOA) • 接收机：半导体血崩型二极管APD型（数字系统），PIN型（模拟系统） • 复用/解复用器：介质模滤波器，波导阵列光栅 • 其它有源、无源器件：耦合器，隔离器，环形器，光衰减器，法兰盘，跳线等。
DCM
BA
LAC
O
O
B
B
M
M
PA1
Pan
LAC
DCM
BA
LAC
OAD PA
OADM
O
PA1
Pan
LAC
DCM
BA
C
I
O
C
DCM
BA
LAC
I
O
O
B
OAD
B
M
PA
M
O
PA1
Pan
LAC
DCM
BA
C
I
O
C
DCM
BA
LAC
I
OTM O D U
PA
O
D
U
O
PA1
Pan
LAC
DCM
BA
C
I
O
DRA
B
M
O
D
PA
U
– 干线光通信系统以PDH系统为主，语音业务为主流电信业务
• 20世纪90年代到21世纪初期，干线光纤最高传送速率为10Gb/s
– 干线光通信系统以SDH系统为主，语音业务为电信总业务一半以上，数据业务以X.25网络和 帧中继网络为主，主要是科研教学等性质的流量为主
• 21世纪初期十年，干线光纤最高速率1Tb/s以上
。
。
耦合器型(熔融拉锥型)
阵列波导光栅型(AWG)
SIFOTONICS TECHNOLOGIES
