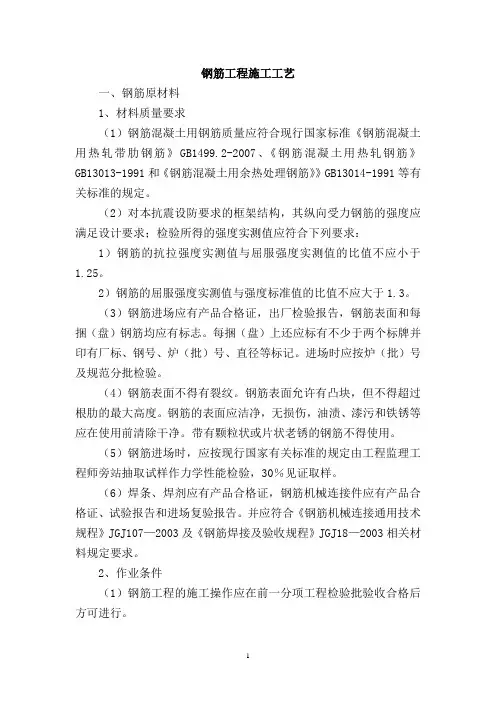

钢筋工程施工工艺(钢筋连接接头)

箍筋弯心符合主筋直径，且与主筋绑扎到位。
对柱、过梁箍筋要求直径，间距符合设计要求。凡 要求箍筋加密的，其间距按5d且10cm控制。即大于 Φ20以10cm控制，小于Φ20以5d控制。
剪力墙水平分布钢筋应伸至墙端，并向内水平弯折 10d后截断。
5）保护层要求： 设置间距600mm×600mm，呈梅花形布置。 柱筋垫块设置在砼面到最外层钢筋面上（即箍筋，
13扣
3.0
45
14.5扣
公差±1
公差±1扣
连接套长度 （mm） 40 45 50 55 60 65 75 80 90 公差±2
钢筋直螺纹丝头头部未切平， 加工好的丝头未加保护帽
钢筋直螺纹丝头头部切平， 禁止出现马蹄形切口
钢筋直螺纹接头外露丝扣较多， 一般外露1.5个丝扣
（五）梁、柱类构件钢筋搭接箍筋配置 在梁、柱类构件的纵向受力钢筋搭接长度范围内，应
3、板钢筋 1)起步筋要求：第一根板筋距墙/梁边尺寸
≤50mm。
2)绑丝要求：相邻绑丝呈“八”字扣。
马凳直接搁置在模板上
马凳垫于上下层钢筋之间
3）马凳设置： 马凳高度=板厚-保护层×2-两排钢筋直径。严禁马凳
直接搁置在模板上。 设置间距不大于1米，且高度满足保护层要求，制作
符合要求， 马凳应与板筋扎牢。
直螺纹连接，竖向钢筋采用电渣压力焊连接。 小于等于14的钢筋采用搭接接头。
三、钢筋的连接接头及质量通病
钢筋接头 （一）电弧焊
1、双面搭接焊，焊缝长度：5d 2、单面搭接焊，焊缝长度：10d 应用于梁板、基础筏板钢筋等水平方向受力的结构构件。 （二）闪光对焊：只适用于水平方向受力梁板等构件 （三）电渣压力焊：只适用于竖向受力的柱墙等构件
（四）钢筋直径测量方法及规范要求
测量方法： 一种是一边卡在外肋上一边卡在光面上；一
种是一次卡在外肋上，一次卡在光面上，两 次相加再除2。测量的结果是否在允许偏差 范围之内。 除了以上的测量方法：还有一种测量方法， 直接测量钢筋的内径，通过测量内径是否在 允许偏差范围之内。
二、钢筋绑扎基本知识及施工图识图
（五）钢筋的表示方法
（六）常用钢筋代号
我国目前钢筋混凝土和预应力钢筋混凝土中 常用的钢筋和钢丝主要有热轧钢筋、冷拉钢 筋和热处理钢筋、钢丝四大类。其中热轧钢 筋和冷拉钢筋又按其强度由低到高分为 HPB235、HRB335、HRB400、RRB400。
三、钢筋的连接接头及质量通病
钢筋连接
大于等于22的钢筋接头采用直螺纹连接； 大于等于16--小于等于20的钢筋接头，水平钢筋采用
纵筋净距符合要求
√
×
钢筋规整
钢筋歪斜
3）梁箍筋与主筋要垂直，不得歪斜。
起步箍筋 4）梁距墙柱边箍筋起步≤50mm。
梁柱接头处箍筋未加密，加密长度不足。
5）主次梁相交处，在次梁两侧主梁箍筋加密三 道，间距50mm。当设计设置附加吊筋时，箍筋加 密三道，间距50mm。
6）梁拉筋水平间距为非加密区箍筋间距的2倍。
（四）钢筋的弯钩
螺纹钢与混凝土粘结良好，末端不需要做弯 钩。光圆钢筋两端需要做弯钩，以加强混凝 土与钢筋的粘结力，避免钢筋在受拉区滑动。
（1）标准的半圆弯钩：一个弯钩需增加长度为6.25d。 例如，直径为20的钢筋弯钩长度为 6.25×20=125mm， 一般取130 mm。
（2）箍筋弯钩：根据箍筋在构件中的作用不同，箍筋 分为封闭式、开口式和抗扭式三种。封闭式和开口 式箍筋弯钩的平直部分长度同半圆弯钩一样。抗扭 式箍筋弯钩的平直部分长度按设计确定，有抗震设 计要求的箍筋也采用抗扭箍筋。
钢筋混凝土梁受力示意图
（二）钢筋的作用和分类
（1）受力钢筋（主筋）。在构件中以承受拉应力和压应力 为主的钢筋称为受力钢筋。受力筋用于梁、板、柱等各 种钢筋混凝土构件中。分为直筋和弯起筋；还可分为正 筋（拉应力）和负筋（压应力）两种。
（2）箍筋。承受一部分斜拉应力（剪应力），并为固定受 力筋、架立筋的位置所设的钢筋称为箍筋，箍筋一般用 于梁和柱中。
检查数量:在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3 件；对墙和板，应按有代表性的自然间抽查10%，且不少于3 间；对大空间结构，墙可按 相邻轴线间高度5m 左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不 少于3 面；模板内应无饭盒、塑料袋、包装纸、木条、木屑、手套等杂物。 注：1 、检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。
（七）绑扎搭接连接区段长度为1.3L1（ L1是纵向受拉钢 筋抗震搭接长度），接头中点位于1.3 L1范围内均属 同一连接区段，同一连接区段内，纵向受拉钢筋搭接 接头面积百分率应符合设计要求，无要求时，对梁类、 板类及墙类构件不宜大于25％，对柱类构件不宜大于 50％。
四、钢筋绑扎的规范和图集基本要求
目录
钢筋原材料 钢筋基本知识及识图 钢筋连接接头及质量通病 钢筋绑扎规范和图集基本要求 钢筋图集关于锚固长度的计算
一、钢筋原材料
（一）热轧光圆钢筋 Q235碳素结构钢轧制而成，其牌号为
HPB235，按强度等级分为Ⅰ级。具有 强度较低、塑性好，便于弯折成型， 易焊接等特点。 应用范围较广：中小型混凝土结构的 主要受力钢筋、构件的箍筋以及冷轧 带肋钢筋和冷拔低碳钢丝的原材料。
2 、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上， 且不得有超过表中数值1.5倍的尺寸偏差。
（三）重点检查验收内容
1、墙柱钢筋
清理干净
1）墙、柱根部钢筋上水泥浆应清理干净。
2）起步筋要求： 柱第一根箍筋距两端
≤50mm。 剪力墙第一根水平墙筋距
离混凝土板面≤50mm。 剪力墙暗柱第一根箍筋距
按设计要求配置箍筋 受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径
的5倍，且不应大于100mm 受压搭接区段的箍筋间距不应大于搭接钢筋较小直径
的10倍，且不应大于200mm 当柱中纵向受力钢筋直径大于25mm时，应在搭接接头
两端外100mm范围内各设置两个箍筋，其间距宜为50mm。
（六）受力钢筋机械连接及焊接接头连接区段的长度为 35d（d为受力钢筋较大直径）且不小于500mm，凡接头 中点位于连接区段内的均属于同一连接区段，同一连 接区段受力钢筋，接头面积在受拉区不宜大于50％。 直接承受动力荷载的结构构件中不宜采用焊接接头； 当采用机械连接时，不应大于50％。
11G101图集54页中混凝土保护层厚度指最外层钢筋外 边缘至混凝土表面的距离），墙筋垫块设置在墙水平 筋上。
2、梁钢筋
√×
二排筋位置正确
负筋位置过低
×
梁底筋跑到腰筋位置
1）梁主筋必须设在箍筋四角，梁各层纵筋净 间距不应小于25mm。
2）梁上部纵筋净距≥30mm 且≥1.5d；梁下部纵筋 净距≥25mm且≥1.0d。
（一）主控项目
钢筋安装时，受力钢筋的品种、级别、规格 和数量必须符合设计要求。
检查数量:全数检查。 检验方法:观察，钢尺检查。
（二）一般项目
钢筋安装位置的允许偏差范围
绑扎钢筋网
项目
长、宽
网眼尺寸
允许偏差(mm) ±10
±20
检验方法 钢尺检查
钢尺量连续三档，取最大值
绑扎钢筋骨架 受力钢筋
长 宽、高 间距
电渣压力焊焊包不饱满
电焊机电流过大，造成烧筋
单面焊焊缝不饱满，夹渣、孔洞
Φ20钢筋焊缝长度过短，不满足规范要求
（四）直螺纹机械连接
直螺纹机械连接方法就是将待连接钢筋端部 的纵肋和横肋用滚丝机采用切削的方法剥掉 一部分，然后直接滚轧成普通直螺纹，用特 制的直螺纹套筒连接起来，形成钢筋的连接。
板
受力筋 （直筋） 受力筋
（弯起筋）
分布筋
（三）钢筋保护层
为了使钢筋在构件中不被锈蚀，加强钢筋与 混凝土的粘结力，在各种构件中的受力筋外 面，必须要有一定厚度的混凝土，这层混凝 土就被称为保护层。保护层的厚度因构件不 同而异，一般情况下，梁和柱的保护层厚为 25 mm，板的保护层厚为10～15 mm。
（二）热轧带肋钢筋 由HRB和钢材的屈服点最小值表示，牌
号分别有HRB335，HRB400，HRB500。H 表示热轧，R表示带肋，B表示钢筋， 后面的数字表示屈服点最小值。
(a)等高肋钢筋；(b)月牙肋钢筋
（三）杜绝现场使用瘦身钢筋
所谓瘦身钢筋：人为拉细的钢筋，通过卷扬机 对盘圆、盘螺钢筋在调直的过程中，通过对钢 筋进行张拉，进行调直，一般的1吨钢筋每拉 细1mm，相应的会多出0.2吨左右。
（4）分布钢筋。简称分布筋，用于各种板内。分布筋与板 的受力钢筋垂直设置，其作用是将承受的荷载均匀地传 递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所 引起的温度变形。
（5）其它钢筋。除以上常用的四种类型的钢筋外，还会因 构造要求或者施工安装需要而配制构造钢筋，如腰筋， 用于高断面的梁中；预埋锚固筋，用于钢筋混凝土柱上 与墙砌在一起，起拉结作用，又叫拉结筋；吊环，在吊 装预制构件时使用。
钢筋直螺纹丝头加工长度参数表
钢筋规格 Ф16 Ф18 Ф20 Ф22 Ф25 Ф28 Ф32 Ф36 Ф40
螺距（mm） 2.5
旋合长度（mm）
丝头完整有效扣 数
20
8扣
2.5
22.5
8.5扣
2.5
25
10扣
2.5
来自百度文库
27.5
11扣
3.0
30
10扣
3.0
32.5
10.5扣
3.0
37.5
12扣
3.0
40
（4）钢筋具有良好的抗拉强度，且与混凝土有良好的 粘结力，其热膨胀系数与混凝土接近。在混凝土中 配置一定数量的钢筋，使之与混凝土结合成一整体， 即钢筋混凝土，两者协同作用，共同承担外力。
（5）钢筋混凝土构件按施工方式有： 预制构件：在预制构件加工厂或在工地预制完成后 吊装就位 现浇构件：在施工现场安装绑扎就位直接浇筑
排距
保护层 厚度
基础 柱、梁 板、墙
±10 ±5 ±10
±5
±10 ±5 ±3
钢尺检查 钢尺检查
钢尺量两端、中间各一点取最大值
钢尺检查 钢尺检查 钢尺检查
绑扎箍筋、横向钢筋间距
±20
钢尺量连续三档，取最大值
预埋件
钢筋弯起点位置 中心线位置 水平高差
20 5 +3，0
钢尺检查 钢尺检查 钢尺和塞尺检查
4）垫块间距不大于600mm，梅花形设置。 5）板面预留洞，周围钢筋预留洞直径大于200mm
，小于300mm时，板筋应弯曲绕管通过。 6）下部纵向受力钢筋伸入支座的锚固长度≥5d且
（一）构件受力状况 （1）钢筋混凝土构件是由钢筋和混凝土两种材料组合
而成。 （2）混凝土的抗压强度高，而抗拉强度比抗压强度低
得多，仅为抗压强度的1/10～1/20。 （3）混凝土的强度等级分为C15、C20、C25、C30、
C35、C40、C45、C50、C55、C60、C65、C70、C75、 C80十四个等级，数字越大表示抗压强度越高。
（3）架立钢筋。又叫架立筋，用以固定梁内钢筋的位置， 把纵向的受力钢筋和箍筋绑扎成骨架。
柱
架立筋 受力筋 （弯起筋）
梁
弯起筋弯起的顺序一般是先内层后外层、先内侧后外侧， 弯起钢筋与梁轴线的夹角（称弯起角）一般是45°；当 梁高h〉800mm时，弯起角为60°。梁底层钢筋中的角 部钢筋不应弯起，顶部钢筋中的角部钢筋不应弯下。
×
搭接区未加密
4）绑扎：
箍筋的接头应沿柱子立 筋交错布置绑扎，箍筋 与立筋要垂直，绑扣丝 头应向里。绑扣相互间 应成八字形。
√
八字扣
箍筋弯钩尺寸应满足135度，弯钩平直长度不 少于10d，且不少于75mm
弯钩尺寸应满足135度，现场拉钩加工成 90度，不满足规范要求
√
×
主筋绑扎到位
主筋位置不到位
危害：钢筋拉长变细，它的性能也发生了根本 变化，破坏了钢筋的延伸性，也就是说钢筋变 脆了，这对建筑质量的影响主要体现在抗震方 面。楼房在受到地震等巨大外力作用时，伸张 力强的钢筋会随建筑的变形被拉长，从而延长 建筑物倒塌的时间，为建筑里的人争取更多的 逃生时间。而被过度冷拉变脆的钢筋，在受到 地震等巨大外力时会突然断裂。
离混凝土板面≤30mm。(暗 柱箍筋与墙水平筋错开 20mm以上，不得并在一 起。) 暗柱边第一根墙筋距柱边 的距离≤1/2竖向分布钢筋 间距。 连系梁距暗柱边箍筋起步 ≤50mm。
×
起步钢筋过高
3）墙柱竖筋搭接要求
长度满足设计及规范，搭接 处保证有三根水平筋。绑扎 范围不少于三个扣。墙柱立 筋50%错开，其错开距离不 小于相邻接头中—中1.3倍 搭接长度。搭接区加密
