动态平衡电动二通阀
动态平衡电动二通阀工作原理
动态平衡电动二通阀工作原理
动态平衡电动二通阀是一种电子控制阀门，具有自动调节和维持水流量的功能。
其工作原理如下：
在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化。
具体来说，当进口压力P1升高时，电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，电动阀阀芯向下运动，使P1、P2间开度增大，阀芯压力P2升高。
无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。
因此这种动阀的抗干扰能力强，具有动态平衡的功能。
此外，当直行程电动执行器接受控制信号使阀轴延A—B向上下运动（或角行程电动执行器接受控制信号使阀轴延R向旋转）时，P2、P3间的开度也随之变化。
VPF系列动态平衡电动二通阀
杭州 电话 : (0571) 8779 7796 传真 : (0571) 8779 7048
冷冻项目中心 电话 : (021) 6276 6509 传真 : (021) 6299 3086
© 2012 Johnson Controls, Inc.
PPUUBLB-LX-X7X0X17ZZHH(X(0X9X1X2))
流量型号表
型号
VPF015L02-C VPF015L05-C VPF015L08-C VPF020L02-C VPF020L03-C VPF020L04-C VPF020L05-C VPF020H06-C VPF020H07-C VPF020H08-C VPF020H10-C VPF025L04-C VPF025L05-C VPF025H06-C VPF025H08-C VPF025H10-C
压差(kPa) 20-150 20-150
30-200 20-150 30-200
执行器(VA-7078-23)接线
蓝色
AC230V 褐色
N
L
执行器(VA-7078-23)尺寸图
61 Ø 44
h (max) h (min)
h (max.)
NC 66 NO 64
执行器详见VA-707x样本
h (min.) 59
选型指南阀门口径kpa流量编号产地平衡阀ffcu用平衡阀01dn1020dn2002dn2l2010h0200详见流量选型表中国vpvpf动态平衡阀vpf阀门及va70782执行器流量型号表技术参数阀门阀门口径dn1525额定压力25bar关断压力250kpa介质温度0110材质阀体黄铜黄铜密封epdm螺纹连接iso71流量见流量型号表流量精度5阀门行程27mm32mm尺寸见尺寸图执行器va707823电压230vac105060hz控制方式开关动作常闭通电时轴缩回功耗运行25启动150ma额定力125运行时间35分钟接线075mm保护等级ip54en60529与阀门连接规格m3015工作条件550无冷凝运输条件2570无冷凝阀门最大温度100重量净重02kg不包括包装认证ceemc2004108ec低电压200695ec型号规格流量m压差kpavpf015l02cdn1504820150vpf015l05c070vpf015l08c108vpf020l02cdn2007020150vpf020l03c080vpf020l04c094vpf020l05c108vpf020h06c11630200vpf020h07c124vpf020h08c133vpf020h10c151vpf025l04cdn2509420150vpf025l05c108vpf025h06c11630200vpf025h08c133vpf025h10c151规格重量dn1510010573rp12760gdn2010010573rp34690gdn2511010875rp800g阀门尺寸阀体铭牌执行器va707823接线执行器va707823尺寸图min
电动二通阀(共5张PPT)

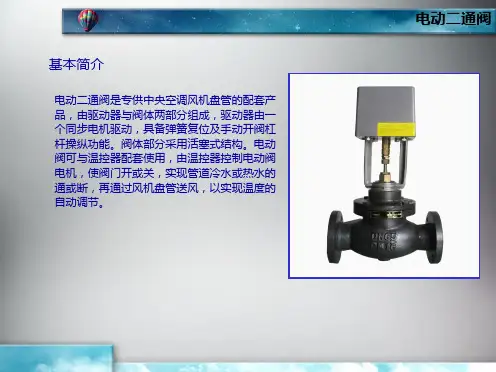

现SR场V装23配00，-1接5 5线环5灵1境2活8、0温.方度便。及湿度 0℃-50℃不凝露
环境温度及湿度水0流℃控-50制℃不方凝式露 开关 可全承行压 程力时(间MP开a驱6) 秒2动.,关电4秒源开8A秒C,关252秒0V(+10.15),50Hz功耗 电动阀可与温控≤器5W配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现
SRV2200-25 90 129 0.
电动二通阀是专S供R中V央2空20调0风-1机5盘5管5的1配1套3产0品.6，0由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀
杠杆操纵功能。
电动二通阀工作S原R理V是2驱30动0器-1由5可5逆5同1步2马8达0驱.6动0，并带磁性离合器。
电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。 阀体部分采用活塞式结构。 电机类别 磁滞同步电机,转速500r/min
电动二通阀
特点
1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。 2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当 需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。 3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到 温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风 机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内 。 4.电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。现 场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品 可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工 作。
电动二通平衡阀工作原理
电动二通平衡阀工作原理嗨，朋友！今天咱们来唠唠电动二通平衡阀这个超有趣的小玩意儿的工作原理。
你看啊，电动二通平衡阀就像是一个超级聪明的小管家，在整个暖通系统里忙活着呢。
这阀门啊，它主要的任务就是要把水流量给管理得妥妥当当的。
咱先从它的基本结构说起。
它有个阀体，这就像是它的身体一样，结实又可靠。
然后还有阀杆、阀芯这些部件，就像是它的手脚和心脏。
电动二通平衡阀最特别的地方就是它有个电动执行器，这个执行器啊，就像是它的小脑袋，聪明得很呢。
当整个暖通系统开始工作的时候，水就开始在管道里流动啦。
这时候啊，电动二通平衡阀就开始发挥作用了。
它可不是瞎指挥的哦。
它会先去感知一下系统里的一些状况。
比如说，它会去感受水的流量到底有多大。
如果水流量太大了，就像是一群调皮的小水滴在管道里横冲直撞，那可不行。
这时候呢，电动二通平衡阀的那个电动执行器就像个严肃的交警一样，开始指挥阀芯动起来。
阀芯呢，就会根据执行器的指令，慢慢地调整自己的位置，让水流的通道变小一点，就像是给那些调皮的小水滴们设置了一些小关卡，让它们只能规规矩矩地按照合适的速度流动。
相反，如果水流量太小了，就像小水滴们都有气无力的，那也不行啊。
电动执行器就又开始发挥它的智慧啦，它会让阀芯把通道打开得更大一些，这样小水滴们就可以欢快地多跑一些，让整个系统里的水流量达到一个合适的状态。
而且哦，电动二通平衡阀还特别会照顾整个系统的平衡。
你想啊，在一个暖通系统里，各个支路就像一个个小家庭一样，都需要合适的水量。
如果有一个支路得到的水太多，其他支路就会缺水，就像有的孩子吃得太饱，有的孩子却饿着肚子，这多不公平呀。
电动二通平衡阀就会防止这种情况发生。
它会根据各个支路的需求，合理地分配水流量。
它就像一个特别公平的大家长，让每个支路都能得到刚刚好的水量。
再说说它的电动执行器吧。
这个小脑袋可厉害了呢。
它可以接收来自控制系统的信号。
比如说，我们在控制中心想要调整整个系统的水流量或者温度的时候，就会给电动执行器发信号。
平衡阀的作用
平衡阀平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。
在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。
目录动态平衡阀分为动态流量平衡阀，动态压差平衡阀。
动态流量平衡阀亦平衡阀称：限流阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压力，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
通常动态流量平衡阀应用于定流量系统或应用于一次侧定频的主机出口处。
动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。
自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。
动态压差平衡阀通常与静态平衡阀配套使用，由于动态压差平衡阀不可直接测得管路中流量，需静态平衡阀配合才能精确调试。
2主要原理平衡阀是一种具有数字锁定特殊功能的调节型阀门，平衡阀(15张)采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。
动态平衡电动二通阀
2〜90C水
控制信号
三位浮点或二点三线
连接方式
丝口3/4"、丝口T
连接尺寸
长(145)宽(62)高(130
接线原理图
技术参数
工作电源
220V AC/50Hz(60Hz)
瞬态功率
4VA
公称压力
PN1.6MPa
关闭压差
0.68MPa
动作时间a或20〜200KPa
流量偏差
5%
选用材料
不锈钢阀芯、不锈钢弹簧、铜阀体表面镀镍处理
流量模数（m3/h）
0.32 0.40 0.50 0.65 0.80 1.00 1.25
动态平衡电动二通阀
产品介绍：
1、动态平衡电动二通阀：
流量平衡与电动控制一体，关断力6.8Bar宽压差范围内盘管水流量精度自动恒定模数化流量工厂标定， 无需现场平衡调试电动执行器低噪运转，安装及拆卸十分方便电动执行器仅在动作时间15秒内耗电
4VA在全开或全关位置时机械锁定真正零耗电一体化动态平衡电动二通阀明显降低水系统流动噪声， 彻底解决水力平衡问题，综合节能效果6%-35%
流量平衡与电动控制一体关断力68bar宽压差范围内盘管水流量精度自动恒定模数化流量工厂标定需现场平衡调试电动执行器低噪运转安装及拆卸十分方便电动执行器仅在动作时间15秒内耗电4va在全开或全关位置时机械锁定真正零耗电一体化动态平衡电动二通阀明显降低水系统流动噪声彻底解决水力平衡问题综合节能效果635接线原理图技术参数工作电源220vac50hz60hz瞬态功率4va公称压力pn16mpa关闭压差068mpa动作时间15s工作压差10100kpa20200kpa流量偏差5选用材料不锈钢阀芯不锈钢弹簧铜阀体表面镀镍处理流量模数m3h032040050065080100125介质温度290水控制信号三位浮点或二点三线连接方式145宽62高130
静态平衡阀和动态平衡阀的设计
平衡阀与定流量和变流量系统平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。
一、分类与工作原理1.静态平衡阀：静态平衡阀亦称为手动平衡阀或手动调节阀，是可进行流量测定和调节的阀门，其操作方式是人工手动调节。
该平衡阀原理为可变流量的孔板，并带有关断功能。
通过测量阀门前后测量孔的压降，结合阀门开度的读数，便能换算出阀门调节后的流量。
静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
2.动态流量平衡阀：动态流量平衡阀亦称自力式流量控制阀、定流量平衡阀等，是一种在阀体前后一定的压差范围内能自动保持管道的流量始终不变的阀门。
其工作原理是通过改变平衡阀的阀芯的过流面积来适应阀门前后压差的变化，从而达到控制流量的目的。
即在一定压差范围内无论阀门入口流量如何变化均可保证其出口流量恒定。
它相当于一个局部阻力可变的节流元件，该元件由可变过流面积的阀胆和高精度（±5%）的弹簧及支撑装置构成。
弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。
流量值的大小可以根据系统要求进行定制。
3.动态压差控制阀：动态压差控制阀亦称自力式压差控制阀、定压差阀、动态压差平衡阀等，其工作原理：其阀体可设定压差值，通过调整阀门自身的开度，能自动将系统两个关键点之间的压差恒定在设定压差值。
动态压差控制阀是基于弹簧-隔膜组合的方法进行设计的。
4.动态平衡电动二通开关阀：具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。
5.组合式或一体式动态平衡电动调节阀：是将动态压差平衡阀与电动调节阀组合，一体式动态平衡电动调节阀是把动态压差平衡阀与电动调节阀集成在一个阀体内。
它既具有动态平衡功能，即能动态地平衡系统的压力波动，使流经管道的流量不受系统压力波动的影响，又具有电动调节功能，即能根据目标区域的负荷变化自动地调节开度从而调节流量值，保证目标区域的温度始终恒定在设定温度。
江森动态平衡电动二通调节阀安全操作规定
江森动态平衡电动二通调节阀安全操作规定江森动态平衡电动二通调节阀是一种常用于工业和民用领域的自动控制设备，旨在实现流量和压力的控制及稳定性改进。
使用这种设备是需要注意安全事项并遵守相关操作规定的。
本文将介绍江森动态平衡电动二通调节阀的安全操作规定。
1. 设备安装1.1 在安装设备之前，需要检查设备所在区域的施工和装修是否完成，与设备相关的管道和阀门是否已经安装完毕。
1.2 水流方向需要保证始终与阀座相同，如果流向一变，则会影响阀门的正常使用。
1.3 安装之前，检查设备的型号和参数是否与所需的管道系统相一致。
1.4 确保设备的存放区域干燥、通风、灰尘少，并且保持清洁度。
2. 接电和接线2.1 接线操作应由专业人员进行，其应符合当地电气安全规定。
2.2 在开放接线柜门前，先关闭相关开关。
2.3 电器接线应正确、固定、可靠，线头应注意绝缘。
2.4 自拆线端子的接线方式不能采用。
2.5 各项接线应连通后在封闭电器柜门。
3. 开机和操作3.1 在开启电源之前，在操作面板上检查阀门和管道是否正确连接，并且停用紧急停车按钮。
3.2 开机后，需要等待一段时间，直到设备处于空载状态后，才能正常进行操作。
3.3 在正常飞行过程中，不要随意操作机器，以免造成损坏。
3.4 设备停机时，应按照顺序关闭操作面板上的相关按钮和开关。
4. 维护和保养4.1 在设备正常运行之前，每周应进行维护和保养。
4.2 对于设备主要部件进行清洁，包括阀杆和阀门等，能够避免设备出现锈蚀和氧化等问题。
4.3 对于设备电器部分进行检查，确保电控箱待机状态下无异响和异味。
4.4 检查设备管道系统的完整性，如有损坏，则应及时修复更换。
5. 安全注意事项5.1 确保设备运行时周围机器和工人的安全。
在设备运行期间，应保持注意力集中，不要使用其他设备等。
5.2 安装设备时应是符合当地法规的安全距离。
5.3 禁止在使用过程中随意拆卸设备。
5.4 在设备运行过程中，如果出现异常情况，应及时停机排除故障。
电动二通阀 工作原理
电动二通阀工作原理
电动二通阀是一种可以通过电动执行机构实现开关动作的阀门。
其工作原理是通过电动执行机构驱动阀门的阀芯或阀盖进行开关动作，从而实现介质的通断控制。
在电动二通阀中，常见的电动执行机构有电机、电磁阀等。
电机通常通过传动装置（如齿轮、导轨等）与阀门的阀芯或阀盖相连，通过电机的旋转驱动阀芯或阀盖的运动，从而实现阀门的开关。
当电动二通阀处于关闭状态时，电动执行机构会将阀芯或阀盖压紧在阀门的密封面上，阻止介质的流动。
当需要打开阀门时，电动执行机构通过电力控制将阀芯或阀盖移动到开启位置，使得介质可以通过阀门流动。
在操作过程中，电动二通阀通常配备有位置开关或行程开关。
位置开关能够检测阀芯或阀盖的位置，从而判断阀门的开启或关闭状态；行程开关则能够确定阀芯或阀盖所需的行程范围，避免过度开启或关闭。
电动二通阀广泛应用于工业自动化控制系统中，例如水处理、石化、冶金等领域。
通过电动执行机构的精准控制，电动二通阀能够实现远程操作、定时操作等功能，提高了系统的自动化水平和控制精度。
风机盘管应用动态平衡电动二通阀与普通电动二通阀优劣势对比
不论风盘型号是否相同、设计流量是否一致，均采用同一规格产品。无法确保通过阀门的水流量为设计流量。
2、节约（冷热量、耗电量）能源
动态平衡电动二通阀为根据风机盘管的设计流量在出厂时进行定制的产品，使流量始终维持在末端设备所要求的设计流量，因此不存在系统过流量运行的情况，可减少冷热量的输出，水泵的运行费用，节约能源消耗。
5、无机械故障隐患
执行机构为电热型，没有任何电机、齿轮、螺杆等机构，不会存在机械故障，执行器使用寿命长；
5、存在机械故障隐患
执行器内部的动力部件为电机，传动机构为齿轮和螺杆，存在电机故障、机械故障的隐患以及机械部件转动的噪音；
6、动态平衡电动二通阀开启时间短，流量稳定
6、电动二通阀开启时间长、流量波动频繁、流量普遍偏大。
风机盘管应用动态平衡电动二通阀与普通电动二通阀优劣势对比
应用动态平衡电动二通阀的优势：
应用普通电动二通阀存在的弊端：
1、具备动态平衡功能（恒定流量）和开关功能
阀体内置动态平衡阀胆，阀胆具有恒定流量的功能，根据风机盘管的设计流量在出厂时进行定制，确保通过每一台风机盘管的水流量始终维持在设备所需的设计流量上。
4、延长风机盘管使用寿命，水系统无噪音产生
电热执行器具有缓开缓闭的动作特性，有效的避免了环路水锤的产生，不会引起管路的噪音以及颤动，降低风机盘管的疲劳度，延长使用寿命。
4、风机盘管寿命降低、水管路噪音大
阀门的瞬时开启与关闭容易造成系统水锤的产生，引起水管路的噪音，水管路的颤动，同时会对风机盘管内的铜管造成冲击破坏铜管降低换热效果。
2、能源（冷热量、耗电量）浪费
空调水系统存在着近端阻力小，远端阻力大的情况，因此会出现流量分配不均的情况，表现为近端流量过大，远端（不利环路）流量过小。通常为了保证最远端（最不利环路）的风机盘管水流量为设计值，Байду номын сангаас增加整个系统的水流量运行，浪费冷热量，同时还要加大水泵运行，增加了水泵的运行费用，最终导致能源的过度浪费。
电动二通阀
电动二通阀电动二通阀：功能、工作原理与应用导言电动二通阀是一种广泛应用于自动化控制系统中的设备，它能够通过电动执行机构实现阀门的开关，并在流体系统中控制流体的流动。
本文将对电动二通阀的功能、工作原理以及应用进行详细介绍。
一、功能1. 流量控制：电动二通阀通过阀门的开启和关闭来调节管道中的流量。
当阀门打开时，流体得以自由通过；而当阀门关闭时，流体将被完全隔绝。
这种流量控制功能使得电动二通阀在各种流体控制系统中都能得到广泛应用，如给水管道、空调系统、化工工艺等。
2. 压力控制：电动二通阀还可以通过流体的流动来控制管道中的压力。
当阀门打开时，流体受到较小的阻力，压力相对较低；而当阀门关闭时，阀门前后产生的阻力会导致压力上升。
因此，在需要精确控制压力的系统中，电动二通阀的应用非常重要。
3. 流向控制：电动二通阀还可以用来控制流体的流向。
例如，在一些液压系统中，通过控制电动二通阀的开闭状态，可以实现液体的单向流动，从而保证系统正常运行。
二、工作原理电动二通阀的工作原理基于电动执行机构对阀门的控制。
一般来说，电动执行机构会使用电动机或电磁铁作为驱动力，使得阀门能够开启或关闭。
1. 电动执行机构电动执行机构主要包括电动机、减速器和转换机构。
电动机作为动力源，通过减速器将高速旋转的动力转换成为阀门开启和关闭的力量。
而转换机构则将电动机的旋转运动转化为直线运动，从而对阀门进行控制。
2. 阀门部分阀门由阀体、阀座和阀盖组成。
在通常情况下，阀门关闭时阀座与阀体紧密密封，以防止流体泄漏；而在阀门打开时，阀座会与阀体分离，使得流体得以畅通无阻。
3. 控制板和传感器电动二通阀通常配备有控制板和传感器，用于接收外部信号并实现对阀门的自动控制。
传感器可以检测管道中流体的压力、温度、流量等参数，并将这些参数传递给控制板。
控制板根据接收到的信号来判断是否需要调整阀门的开启和关闭状态。
三、应用电动二通阀具有广泛的应用范围，在各种工业领域中都能见到它们的身影。
海林自控动态流量平衡电动二通阀产品说明书
北京海林自控科技股份有限公司 第 1页 /共 1页 服务热线：4001010003
北京市昌平区回龙观国际信息产业基地发展路9号
网址：
动态流量平衡电动二通阀说明书
产品概述
本系列产品主要用于解决暖通空调系统中的水力失调问题，是集动态平衡和电动二通于一体的产品，特点是抗干扰能力强，控制精度高，在系统负荷波动较大的变流量系统中优势明显。
产品原理 ● 通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。
●
根据设备的输入信号对电热式开关驱动器进行动作，实现阀的开关功能。
阀体技术参数
※流量按客户需求定制
驱动器技术参数：
安装尺寸
安装注意事项
1．注意驱动器参数，根据形式、工作电压等要求进行选择。
2．产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏驱动器。
3．预留空间以方便维护调试。
4．安装时应注意保证水流方向与阀体上箭头所指方向一致。
海林自控动态平衡电动调节阀说明书
动态平衡电动调节阀说明书本系列产品集动态平衡与调节功能于一体，根据流量需求调整好阀门开度后，无论系统压差如何波动，只要在阀门的工作范围内阀芯即可自动调整可变流道开度，保持流量恒定不变。
该阀门采用新颖独特的刚性结构，彻底克服了老旧膜片式阀门的寿命短、调节范围小等缺点。
精确校准的阀芯可确保恒定在±5％的偏差范围内。
产品功能及原理⚫通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。
⚫根据设备的输入信号，执行器改变阀门开度，实现阀的调节和开关功能。
产品型号及技术参数注：表中数据实验条件：介质为水，温度为25-30℃。
实际压差范围会因现场工况不同而有所变化。
DN20~DN25 DN32~DN40 DN50~DN150 DN200DN20~DN25 DN32~DN40DN50~DN150 DN200安装注意事项1．注意驱动器参数，根据形式、工作电压等要求进行选择。
2．产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏执行器。
3．预留空间以方便维护调试。
4．安装时应注意保证介质方向与阀体上箭头所指方向一致。
执行器技术参数T47调节型常闭电热执行器适配阀门口径：DN20~DN25电源电压：AC/DC 24V控制电压：0~10V自耗功率：2.5W / 3W阀门动作时间：开启时间：~4.5min关闭时间：~5min工作环境温度：-5℃~50℃HLJ-AP08B-1110 电动执行器适配阀门口径：DN32~DN40电源电压：AC24V控制信号：DC0(2)～10V; 0(4)～20mA反馈信号：DC0~10V额定力值：200N行程Max：8mm阀门开关速度：0.1mm/s环境温度：2～55℃储存温度：-20～65℃最大相对湿度：< 90%且不结露工作状态：RA状态，0信号时驱动器顶杆下行阀关闭接线图执行器装配说明（示意图）调试说明及拨码设置学习状态：通电后，按所需功能正确设定JP1拨码开关（见下表）。
电动二通阀-VD32电动二通阀
电动二通阀-VD32电动二通阀调节阀>>电动调节阀>>电动二通阀产品名称：电动二通阀产品型号：VD32产品口径：DN25-50产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息电动二通阀概述:VD32驱动器系列执行器为直行程执行器，广泛应用于供热、通风、空调系统中；与二通VET 系列或者三通VST系列DN25—DN50调节阀门配套使用。
电动二通阀型号列表:电动二通阀型号尺寸电动二通阀特点:1、自动磁离合器控制装置，能在停顿的情况下产生稳定的扭力。
2、动用利用齿轮与螺杆传送，中心的齿轮采用绕中心的平面滚动轴承支撑，阀轴则采用中央螺套螺蚊连接。
3、高强度ABS阻燃工程塑料外壳，可防水及耐敲击。
4、可附辅助性手动控制杆，紧急情况下打开阀门。
5、附带阀门位置指示器，可适时清晰观察阀门开度。
电动二通阀工作原理:驱动器是由可逆同步马达驱动，并带磁性离合器。
马达通过马达转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭力。
故此当马达没有电流通过时，能稳定地停顿在任何一点，当阀门全开或全关时磁离合器分离，停止调节。
控制器的浮态式或比例式控制信号能使马达顺时转动或逆时转动。
电动二通阀技术参数:1、控制方式：浮态式控制2、马达种类型：带磁离合器的同步马达3、工作电压及功耗24VAC，50/60Hz 5.5VA4、驱动力800N/1500N5、驱动时间120S6、齿轮：不锈钢、黄铜、塑料7、支架：铸铝8、外壳：防火ABS工程塑料电动二通阀环境温度:工作：-5至+55℃储存：-20至65℃最大相对湿度92%不结露电动二通阀附件锁紧螺母、刻度标尺、刻度指示器控制信号: 0～10或4～20mA反馈信号: 0～10V电动二通阀接线原理其它阀系列价格供用户或设计院工程项目做预算管夹阀价格表口径手动电动DN50 450 1350 DN65 690 1575 DN80 1020 3375 DN100 1500 4050 DN125 1950 4500 DN150 **** **** DN200 4350 8400 DN250 7050 9750 DN300 12450 17700 DN350 21450 71700 DN400 29250 35400电动二通阀价格名称型号通径价格三速温控开液晶显示温控开关关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900产品名称通径DN工作压力（mpa）1.6（Z）2.5（c)Y416XY110X 减压稳压阀25/110 225 270 32/110 285 345 40/110 315 382.5 50/110 345 42050 585 70565 630 75080 757.5 900 100 915 1095 125 1470 1770 150 1800 21750JM744X气80 825 990动，液动快开排泥阀100 900 1080 125 1575 1890 150 **** **** 200 1950 2340 250 3150 3780 300 4650 5580产品名称公称通径工作压（mpa）1.0/1.6CARX 复合式排气阀DN20DN25DN32DN40 507 DN50 507 DN65 591 DN80 637.5 DN100 675 DN125 862.5 DN150 1125 DN200 2250产品名称公称通径工作（mpa）1.0/1.6排气阀DN40 216 DN50 216 DN65 262.5 DN80 300 DN100 328.5 DN125 337.5 DN150 394.5 DN200 694.5 DN250 1125 DN300 1500 DN350底阀价格底阀H42F-6P口径4Ni 8Ni 普料DN15DN20DN25DN32DN40 172.5 217.5 135 DN50 240 277.5 150 DN65 315 382.5 210 DN80 457.5 517.5 277.5 DN100 525 570 307.5 DN125 720 900 540 DN150 **** ****.5 757.5 DN200 1650 2182.5 1140 DN250 2400 2775 1650 DN300 3450 3975 2625型号口径单位单价（元）双门底阀DN40 只255 DN50 只300 DN80 只495电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900呼吸阀阻火器价格型号呼吸阀GFQ-2 阻火呼吸阀ZFQ-1 呼吸阀QZF-89 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 187.5 450 255 502.5 ／／DN32 262.5 585 315 675 ／／DN40 277.5 660 330 705 ／／DN50 315 727.5 360 795 765 1905 DN65 397.5 922.5 465 1125 1005 2505 DN80 465 1170 555 1327.5 1080 2760 DN100 585 1417.5 705 1590 1215 3120 DN125 727.5 2100 915 2280 2085 4485 DN150 952.5 2415 1125 2670 2715 5880 DN200 1425 3367.5 1635 3795 3135 8625 DN250 1897.5 4560 2250 5355 4485 11115 DN300 3360 6555 3825 7905 5700 15015型号管道阴火器GYW-1 管道阻火器GZW-1 阻火器ZGB-1 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 210 420 240 555 210 420 DN32 285 675 315 900 255 570DN40 315 765 345 1005 270 600 DN50 360 870 390 1170 315 690 DN65 420 1125 465 1635 345 840 DN80 555 1380 600 1815 450 1035 DN100 660 1635 720 2250 555 1305 DN125 810 2325 1005 3795 660 1980 DN150 **** **** 1350 4830 915 2325 DN200 1635 4320 1980 6645 1290 3150 DN250 2325 5865 2670 9495 1635 4395阻火透气帽公称通径铝合金铸钢不锈钢单价（元）单价（元）DN40 105 150 420 DN50 105 195 450 DN80 210 375 780 DN100 345 450 990 DN150 825 810 1635 DN200 1020 1065 2595型号公称通径铸钢不锈钢单价（元）单价（元）网型阻火器HGS一07DN25 382.5 570 DN40 630 1050 DN50 697.5 1125 DN65 900 1695 DN80 1035 1905 DN100 1417.5 2505 DN150 **** **** DN200 4050 7245 DN250 4275 10530 DN300 6007.5 13455管道砾石阻火器口径DN25 DN50 0N65 DN80 DN100 DN150 铸钢375 600 690 780 1080 1635流量计价格名称通径价格LDE智能型电磁流量计DN15 3300 DN20 3300 DN25 3300 DN32 3450 DN40 3450 DN50 3450 DN65 3450 DN80 3450 DN100 3600 DN125 3750 DN150 4050 DN200 4800 DN250 5700 DN300 7200 DN350 7800 DN400 9300 DN500 10800 DN600 13500 DN700 16500 DN800 21750 DN900 24750 DN1000 28500 DN1200 36000名称通径价格涡街流量计DN25 3450 DN32 3525 DN40 3600 DN50 3750 DN65 3900 DN80 4275 DN100 4500 DN125 5250 DN150 6300 DN200 8250 DN250 9750 DN300 11700水处理器价格多功能微电子水处理器DN20 1125 DN25 1125 DN32 1200 DN40 1200 DN50 1200 DN65 1275 DN80 1350 DN100 1500 DN125 1650 DN150 1875 DN200 2400 DN250 3000 DN300 3600 DN350 4200 DN400 5700 DN450 6750 DN500 8400 DN600 9000 DN700 12750 DN800 16500 DN900 21000 DN1000 24750名称通径价格内磁水处理器DN25 1500 DN32 1650 DN40 1725 DN50 1950DN6522502550 DN80 2550 DN100 3000 DN125 3750DN150 4350DN200 5700DN250 7350DN300 8700DN400 11250DN500 14250DN600 18000 橡胶接头价格KXT(JGD)可曲挠橡胶接头规格单球单球翻边单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPa DN25 61.5 61.5 118.5DN32 99 99 165 65×50 313.5 DN40 108 108 174 111 80×65 394.5 DN50 115.5 115.5 214.5 120 165 100×65 435 DN65 151.5 151.5 280.5 162 202.5 100×80 472.5 DN80 169.5 169.5 313.5 175.5 250.5100×125571.5 DN100 198 198 346.5 208.5 292.5100×150708 DN125 300 300 561 334.5 442.5125×150708 DN150 351 351 750 417 457.5 538.5200×1001170 DN200 487.5 544.5 1125 624 690 703.5 200x125 1170 DN250 646.5 792 1560 867 952.5 1056 200x150 1170 DN300 888 1015.5 2205 1224 1350 1287250×1251497 DN350 1023 1270.5 2352 1306.5 1440 2118250×1501497 DN400 1339.5 1639.5 3255 1809 1995 2178250×2001497 DN450 1617 2178 4200 22885.5 2565 0 300X200 1665 DN500 1815 2722.5 5460 3033 3337.5 4290300×2501665 DN600 2392.5 8070 4483.5 4935 6154.5 350X200 1873.5KXT(JGD) 可曲挠橡胶接头 规格 单球单球翻边 单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPa DN700 3157.5 9892.5 5494.5 6045 7590 350*300 1873.5 DN800 429012022.5 6679.5 7350 8745 400*300 2068.5 DN900 5313 7986 8790 0 400*350 2236.5DN1000 61359438 10380 12243 1200*8032670DN1100 82500 备注以上产品橡胶为天然胶， 法兰锻钢。
电动二通阀的工作原理
电动二通阀的工作原理电动二通阀是一种常见的控制阀门，它的工作原理是通过电磁力作用使阀门开启或关闭。
下面将详细介绍电动二通阀的工作原理。
电动二通阀由电动执行器和阀体组成。
电动执行器是控制阀门的关键部件，它包括电动机、行程开关、电磁铁等。
当控制信号发出时，电动执行器会接收信号并将其转化为电磁力，驱动阀门开启或关闭。
电动二通阀的工作过程可以分为三个阶段：开启阶段、稳定阶段和关闭阶段。
在开启阶段，当控制信号发出时，电动执行器的电动机开始转动，通过连杆机构将转动运动转化为直线运动。
随着电动机的转动，阀门在电磁力的作用下逐渐打开，介质开始流动。
在稳定阶段，阀门完全打开，介质可以自由流动。
此时，电动执行器会通过行程开关来检测阀门的位置，一旦阀门达到预设的开启位置，电动执行器会停止运动，阀门保持在稳定开启状态。
在关闭阶段，当控制信号发出关闭指令时，电动执行器的电动机开始反转运动。
通过连杆机构的作用，阀门逐渐关闭，介质的流动得到控制。
电动二通阀的工作原理基于电磁力的作用，通过电磁铁在电流的作用下产生磁场，使阀门开启或关闭。
电磁铁是电动执行器的核心部件，它通过电流的改变来调节磁场的强度，进而控制阀门的运动。
电动二通阀的控制信号通常来自于控制系统，可以是手动控制、自动控制或远程控制。
控制信号通过电缆或无线信号传输到电动执行器，再由电动执行器转化为电磁力，驱动阀门的开启或关闭。
电动二通阀的工作原理使其具有一些特点。
首先，电动二通阀的控制精度高，可以精确控制介质的流量和压力。
其次，电动二通阀的响应速度快，可以在短时间内实现开启或关闭。
此外，电动二通阀的使用寿命长，维护成本低。
电动二通阀是一种通过电磁力作用来控制阀门开启或关闭的设备。
它的工作原理基于电动执行器的运动，通过电磁铁产生的磁场来驱动阀门的运动。
电动二通阀具有控制精度高、响应速度快和使用寿命长等特点，广泛应用于工业控制系统中。
动态平衡电动阀介绍
动态平衡电动阀介绍近年来，随着人们对生活品质要求以及节能意识的不断提高，暖通空调工程中变流量水力系统得到越来越广泛的应用。
同时，一种新型的调节阀—动态平衡电动阀也因其优越的动态平衡特性而在越来越多的变流量水力系统中得到应用。
本文分析了动态平衡电动阀的特点及其与传统的电动阀门相比较的优势，介绍了动态平衡电动阀的应用，同时提出了变流量水力系统实现全面水力平衡的概念及途径。
一、暖通空调系统调节方式的演化过程：暖通空调系统最根本的目标是实现对环境温度的调控，以满足人们对环境舒适度以及一些工艺性的要求。
在早期的暖通空调系统中，一般采用定流量水力系统，通过对末端设备风量的分档控制来实现对目标区域环境温度的调节，如采用三速开关调节风机盘管风量以及通过变风量空调箱进行风量调节等。
这种调节是简单、粗略以及分散式的，且在系统初调试合格后不需再对水力系统进行调节。
随着人们对环境舒适度的要求以及节能意识的不断提高，这种调节已经不能满足要求。
于是人们开始采用变流量水力系统以及变风量系统，通过电动调节阀或风阀执行器对系统的水量或风量进行连续调节来实现对环境温度的精确控制。
电动调节阀既可以通过与各种传感器、变送器以及控制器相连组成分散式的控制系统，也可以与楼宇控制系统相连组成分散控制、集中管理的中央控制系统，从而大大地提高了系统对环境温度调控的能力。
但是在一些系统负荷波动较大的变流量系统中，由于多台电动调节阀同时工作，任何一台电动调节阀工作状态的改变都会对其它的电动调节阀产生影响，而电动调节阀本身的抗干扰能力又比较差，从而造成了整个系统不稳定，对环境温度的调控能力下降，调节精度降低。
因此在目前的一些大型变流量中央空调水系统中，一种具有较强抗干扰能力的新型调节阀—动态平衡电动阀得到越来越广泛的应用。
同时，一种全新的全面平衡水力系统，也因其高效、稳定和节能而被越来越多的大型变流量水系统所采用。
二、动态平衡电动阀的特点及其与传统的电动阀门相比较的优势：动态平衡电动阀主要分为二类：用于风机盘管调节的动态平衡电动二通阀以及用于空调箱等调节的动态平衡电动调节阀。
电动二通调节阀
电动二通调节阀．电动二通调节阀电动二通阀是专供中央空调风机盘管的配套产驱动器由一个品，由驱动器与阀体两部分组成，具备弹簧复位及手动开阀杠杆操同步电机驱动，电动阀可与纵功能。
阀体部分采用活塞式结构。
使温控器配套使用，由温控器控制电动阀电机，再实现管道冷水或热水的通或断，阀门开或关，通过风机盘管送风，以实现温度的自动调节。
电动二通阀技术原理电动二通阀由温度传感器TE-1，比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统，安装在送风管道的TE一1，把检测到的温度信号传送至TC一1，由TC一1将TE一1的检测值与设定值不断比较，同时不断地输出信号，控制TV一1的开度连接可调，最终使TE一1测量的环境温度保持在设定的温度范围内。
空气压差开关DPS一1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。
当压力差超过DPS一1的设定值时，微动开关运作，发出报警信号。
当盘管后的温度低于某限值时，低温保护开关TS一1切断送风机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。
1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。
2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。
3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
．可在阀门安装系列电动阀的驱动器与阀门采用螺纹连接方式， 4..SMBL之后，再安装驱动器。
现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀它分为直动式和先导式2种。
ZETA阀门基础知识及配置
60
80
125
200
300
500
ZVF42.50
ZVF42.65
ZVF42.80
ZVF42.100
ZVF42.125
ZVF42.150
ZVF42.200
ZVF42.250
40
60
80
125
200
300
500
800
ZVF43.65
ZVF43.80
ZVF43.100
ZVF43.125
ZVF43.150
ZVF43.200
ZVF41/42/43系列 电动调节阀
DRV15/20/25系列 电动二通阀 其他 DSV系列 DJV系列 HRCV46系列
电子式动态 压差平衡阀ZTAP46.…
ZAFV45.15/20/25系列 动态平衡电动二通阀
电子式动态 流量平衡阀ZTAP46.…
ZAFV44. /20/25系列 动态平衡电动二通阀
5. ZAFV46.25流量模数标识
工作压差15～150kPa 平衡流量（m3/h） F063A 0.63 F080A 0.80 F100A 1.00 F125A 1.25 F150A 1.50 F175A 1.75 F200A 2.00
6.主要部件名称、型号或材质 阀体、球体： 铜合金HPb59-1 阀 杆： 铜合金H62 阀套、阀芯： 不锈钢304 弹 簧： 不锈钢1Cr18Ni9Ti O 型 圈： 丁腈橡胶NBR 密 封 圈： 聚四氟乙烯PTFE
5.标称流量系数
型号 标称流量 系数KVS (m3/h) 型号 标称流量 系数KVS (m3/h) 型号 标称流量 系数KVS (m3/h) ZVF41.40 ZVF41.50 ZVF41.65 ZVF41.80 ZVF41.100 ZVF41.125 ZVF41.150 ZVF41.200
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动态平衡电动二通阀
产品介绍：
1、动态平衡电动二通阀：
流量平衡与电动控制一体，关断力6.8Bar宽压差范围内盘管水流量精度自动恒定模数化流量工厂标定，无需现场平衡调试电动执行器低噪运转，安装及拆卸十分方便电动执行器仅在动作时间15秒内耗电
4VA，在全开或全关位置时机械锁定真正零耗电一体化动态平衡电动二通阀明显降低水系统流动噪声，彻底解决水力平衡问题，综合节能效果6%-35%
接线原理图
技术参数
工作电源220V AC/50Hz(60Hz)
瞬态功率4VA
公称压力PN1.6MPa
关闭压差0.68MPa
动作时间约 15s
工作压差10～100KPa或20～200KPa
流量偏差5%
选用材料不锈钢阀芯、不锈钢弹簧、铜阀体表面镀镍处理流量模数 (m3/h) 0.32 0.40 0.50 0.65 0.80 1.00 1.25
介质温度2～90℃水
控制信号三位浮点或二点三线
连接方式丝口3/4″、丝口1″
连接尺寸长 (145) 宽(62) 高(130。
