新版关于静、动态平衡阀的应用课件.ppt
动态平衡阀和静态平衡阀的分析
动态平衡阀和静态平衡阀的分析动态平衡阀和静态平衡阀的分析动态平衡阀分为流量（流量动态控制阀）和压差（自力式压差控制阀）控制两种，根据实际需求选用。
动态平衡阀用于解决各台末端因温控阀门频繁动作而引起的支路压差平衡问题。
其和静态区别在于：静态平衡阀（也叫数字锁定平衡阀）需要通过专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，但是每次改动都需要通过仪表对阀进行再锁定，动态的是自力的不用这么麻烦的，依靠管网中被调介质自身的压力变化进行自动恒定流量，静态的在工程造价上要略微便宜些。
动态平衡阀的工作原理：通过改变平衡阀的阀芯的过流面积来适应阀门前后的变化，从而达到控制流量的目的。
动态平衡阀可安装在供水管上，也可安装在回水管上。
当系统流体工作压力超过散热器允许工作压力时，为安全起见，动态平衡阀宜安装在供水管上。
静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，用于解决管路设计中存在的支路压差平衡问题。
静态平衡阀的工作原理是：通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
静态平衡阀既可安装在供水管上，也可以安装在回水管上，一般要安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。
无论静态平衡阀或动态平衡阀，自身都是阻抗元件，尤其是动态平衡阀，要求系统在选配水泵时必须考虑该平衡阀引起的附加扬程。
平衡阀英络克，压差平衡阀，流量平衡阀，流量平衡阀英络克，平衡阀到英络克，压差平衡阀英络克，流量平衡阀来英络克，流量平衡阀找英络克动态平衡阀和静态平衡阀的分析动态平衡阀分为流量（流量动态控制阀）和压差（自力式压差控制阀）控制两种，根据实际需求选用。
动态平衡阀用于解决各台末端因温控阀门频繁动作而引起的支路压差平衡问题。
平衡阀,静态平衡阀及动态平衡阀基本工作原理介绍
平衡阀，静态平衡阀及动态平衡阀基本工作原理介绍暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、"动态压差平衡阀与电动调节阀组合"以及一体式动态平衡电动调节阀等。
1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。
静态平衡阀实质上是一个具有明确的"流量-压差-开度"关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。
静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。
2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。
动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。
基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。
3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。
动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做"定流量平衡阀"。
动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。
4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。
静态平衡阀和动态平衡阀的设计(新)
平衡阀与定流量和变流量系统平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。
一、分类与工作原理1.静态平衡阀：静态平衡阀亦称为手动平衡阀或手动调节阀，是可进行流量测定和调节的阀门，其操作方式是人工手动调节。
该平衡阀原理为可变流量的孔板，并带有关断功能。
通过测量阀门前后测量孔的压降，结合阀门开度的读数，便能换算出阀门调节后的流量。
静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
2.动态流量平衡阀：动态流量平衡阀亦称自力式流量控制阀、定流量平衡阀等，是一种在阀体前后一定的压差范围内能自动保持管道的流量始终不变的阀门。
其工作原理是通过改变平衡阀的阀芯的过流面积来适应阀门前后压差的变化，从而达到控制流量的目的。
即在一定压差范围内无论阀门入口流量如何变化均可保证其出口流量恒定。
它相当于一个局部阻力可变的节流元件，该元件由可变过流面积的阀胆和高精度（±5%）的弹簧及支撑装置构成。
弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。
流量值的大小可以根据系统要求进行定制。
3.动态压差控制阀：动态压差控制阀亦称自力式压差控制阀、定压差阀、动态压差平衡阀等，其工作原理：其阀体可设定压差值，通过调整阀门自身的开度，能自动将系统两个关键点之间的压差恒定在设定压差值。
动态压差控制阀是基于弹簧-隔膜组合的方法进行设计的。
4.动态平衡电动二通开关阀：具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。
5.组合式或一体式动态平衡电动调节阀：是将动态压差平衡阀与电动调节阀组合，一体式动态平衡电动调节阀是把动态压差平衡阀与电动调节阀集成在一个阀体内。
它既具有动态平衡功能，即能动态地平衡系统的压力波动，使流经管道的流量不受系统压力波动的影响，又具有电动调节功能，即能根据目标区域的负荷变化自动地调节开度从而调节流量值，保证目标区域的温度始终恒定在设定温度。
静态水力平衡阀-学习及应用
答疑
为什么静态平衡阀都安装在回水管道上
： 阀门关闭更加平稳 回水管压力小 ： 改变阻力 阀门前后压降P1-P2不变时，流量Q仅受平衡阀阻力影响而变化。
改变流量：平衡阀就是以改变阀芯的开度来改变阻力系数，达到调节流量的目的。
为什么电动平衡阀都安装在回水管道上
避免空气进入设备内，空气无法排除；避免开度小时，设备内无水 避免突然打开对设备的冲击；避免温度的变化对阀门的影响
静态水力平衡阀
产品特点、图纸示例、安装要求
-外观整体、内部结构、元件分解、功能展示
图纸展示-图例、示例图
蝶阀
过滤 器
软管
平衡 阀
调节 阀
工程实例
水力平衡阀的特点
• 直线型流量特性，即在阀门前后压差不变情况下，流量与开度大体上成线性关系； • 有精确的开度指示； • 有开度锁定装置，非管理人员不能随便改变开度； • 表连接，可方便地显示阀门前后的压差及流经阀门的流量。 • 调节作用：平衡阀的作用是为了调节系统内，各个分配点的（如每一个楼座）的预定流量
安装要点
泄水阀门 软管连在水泵、冷机、空调风柜等设备的进水管处需安装，且泄水管需接至排水沟或排水地漏
风机盘管机组及其他空调设备与管道的连接，宜采用弹性接管或软接管(金属或非金属软 管)，其耐压值应大于等 于1.5倍的工作压力。软管的连接应牢固、不应有强扭和瘪管
主、支管道的坡度安装要求需要符合设计或规范要求，且不得有倒坡现象；冷凝排水管需要在末端设置通气管保 证排水通畅
安装间距要求，需要保证其前后直管段前5D后2D的要求，需要尽量保 证安装在有效直管段上，确保测试精度， 静态平衡阀应设置在便于物业操作和维修的位置，且应设置检修旁通管道及阀门 。
对压力表的量程及精度做规定，且需要在水泵前后、过滤器前后安装压力表，确保水泵扬程可以直接读取、可以 根据压差情况决定是否拆洗过滤器

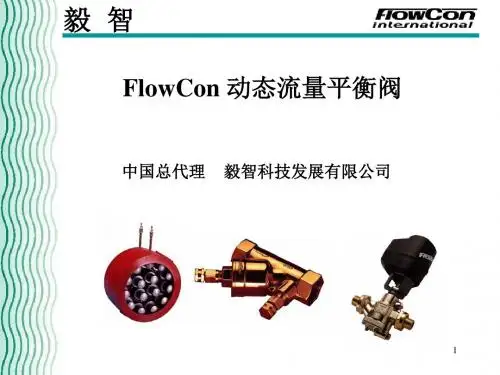

动态平衡电动调节阀演示稿分解
22
风机盘管
• 风机盘管（FCU)控制个别房间的温度。一幢大楼里 有数百个风机盘管, 每一个单独的房间都必需有精确 的水流量。
23
动态平衡电动两通阀
• EVS 型
– 所占的空间很小，很好的节省了空间 – 开关量控制信号 – 用固定流量型或可设定流量型阀胆
31
结束语
• 动态流量平衡阀在变水量系统中已广泛得到应用。 • 由于动态流量平衡阀不受管网压差变化的影响，解决了水系统
动态失调的问题，从而真正实现了系统的变水量控制，使中央 空调系统既能提供用户需要的空调环境，又能在稳定节能的状 态下运行。 • 目前我国高档公共建筑的全部能耗中，50%~60%消耗于空调制 冷系统，而其中25%~30%为空气、水力输配所消耗的。从2005 年7月7日起，我国要实施“公共建筑节能设计标准”，可见建 筑节能的重要性。一个平衡的水力系统是解决水力输配节能的 重要保证。 • FlowCon产品愿在中国建筑节能领域做出自己的贡献。
EVS
24
冷冻机
• 冷冻机需要恒定的水流量，但是当几台分期工作时， 水量就会发生变化。
• 系统中的水流分配不均，会导致冷冻机的不必要运行 ，浪费能量
• 不正常的水速会损害产品。
25
冷却塔的冷凝系统
• 为确保冷冻机的良好运行在冷凝器之间提供精确的水 流量是必需的。
26
冷冻机的应用
• 不管多少台冷冻机运行依旧保持固定的流量。这就 能保证室温的要求，系统的效率，还避免了冷冻机 的损害。
– DN15-- 150mm
17
SM 型的流量与压差变化无关
• 阀内部有一个专门调节流量的孔板和一个稳定流量的 设备。
动态平衡完整版PPT课件
μ (1)sinθ－μcosθ mg (2) λ
动滑轮A下．吊变一大重B物．，变不小计C．一不切变摩擦D，．那无么法细确线定上张力的变化情况为B
变式1 如以以下图所示，不可伸长的细线一端 固定于竖直墙上的O点，拉力F通过一个轻质定滑轮和 轻质动滑轮竖直作用于细线的另一端，假设重物M在力
F的作用下缓缓上升，拉力F的变化情A况为
A．变大 B．变小 C．不变 D．无法确定
力为F2，那么 A
A．坐着比躺着时F1大 B．躺着比坐着时F1大 C．坐着比躺着时F2大 D．躺着比坐着时F2大
第3讲 受力分析、共点力作用下物体的平衡
复习目标 1.掌握临界与极值问题的常用方法 第3课时
考点三 平衡中的临界与极值问题
例 4 如图所示，一质量 m ＝0.4 kg 的小物块，以 v0＝2 m/s 的初速 度，在与斜面成某一夹角的拉力 F 作用 下，沿斜面向上做匀加速运动，经 t＝2 s 的时间物块由 A 点运 动到 B 点，A、B 之间的距离 L＝10 m．已知斜面倾角 θ＝30°， 物块与斜面之间的动摩擦因数 μ＝ 33.重力加速度 g 取 10 m/s2.
当堂训练
（14 分）(2015·山东德州五校高三联考)如图所示，楼梯 口一倾斜的天花板与水平地面成 37°，一装潢工人手持木 杆绑着刷子粉刷天花板，工人所持木杆对刷子的作用力始 终保持竖直向上，大小为 F＝10 N，刷子的质量为 m＝0.5 kg，刷子可视 为质点，刷子与天花板间的动摩擦因数 μ＝0.5，天花板长为 L＝4 m，取 g＝10 m/s2，试求：(sin 37°＝0.6，cos 37°＝0.8) (1)刷子沿天花板向上的加速度大小； (2)工人把刷子从天花板底端推到顶端所用的时间。
关于静动态平衡阀的应用34页PPT
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
关于静动态平衡阀的应用
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
关于静、动态平衡阀的应用
案例分析：某办公楼空调系统节能改造
项目背景
某办公楼空调系统存在能耗高、 水力失调等问题，需要进行节能 改造。
改造方案
采用静、动态平衡阀对空调系统 进行改造，包括在冷却水系统和 冷冻水系统中分别安装静态和动 态平衡阀。
改造效果
经过改造后，空调系统的能耗降 低了20%，水力失调现象得到有 效解决，室内环境的舒适度也得 到了显著提高。同时，该项目的 投资回报率较高，具有良好的经 济效益和社会效益。
实现水力平衡
通过静态平衡阀的合理配置，可 以实现供暖系统的水力平衡，解 决供热不均的问题。
动态调节
动态平衡阀可以根据系统工况实 时调节，满足不同用户、不同时 间段的个性化需求。
节能降耗
通过静、动态平衡阀的调节，可 以降低供暖系统的能耗，提高能 源利用效率。
案例分析：某小区供暖系统优化改造
01
02
03
04
安装时应按照厂家提供 的安装说明进行，确保 阀门安装正确、密封良 好。
02
动态平衡阀原理及应用
动态平衡阀工作原理
01
通过改变阀芯与阀座的间隙（开度），调整阀门的Kv
（流量系数）值。
02
依靠介质本身的压力、温度和粘度等参数变化，自动
平衡管道系统内的流量。
03
当系统负荷变化时，动态平衡阀能够自动调整开度，
安装时应保证阀门进出口方向 与管道流向一致，并严格按照
安装说明进行操作。
在使用过程中应定期维护和保 养阀门，确保其正常运行和延
长使用寿命。
03
静、动态平衡阀比较分析
性能差异比较
静态平衡阀
通过改变阀芯与阀座的间隙来调节流量，保持系统管道内流量恒定。其优点是 结构简单、价格低廉，但缺点是调节精度不高，且容易受到管道压力变化的影 响。
平衡阀应用
使用平衡阀在夏热冬冷地区一级泵变流量两管制空调水系统中的应用1 关于暖通空调设计中水力失调的含义水力失调有两方面的含义：一是指虽然经过水力计算并达到规定要求，但由于理论计算与实际情况总存在差异，所以在运行后，各用户末端的实际流量与设计要求不完全相符，这种水力失调是稳定的、根本性的,如不加以解决，影响将始终存在，我们称之为稳态失调。
二是指系统中,当一些用户末端的水流量改变时（关闭或调节水阀时），会使其他用户的流量随之变化,我们称之为动态(稳定性)失调,也就是系统在变负荷工况下运行造成的水力失调.2 解决水力失调的办法解决空调水管路的水力失调问题可采用如下几种方法：安装静态平衡阀、安装动态平衡阀，加节流孔板以及安装球阀、蝶阀、闸阀等手动调节阀。
2.1 静态平衡阀静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度)，来改变节流面积及调节阀阻力,以达到调节流量的目的。
从流体力学观点看，静态平衡阀相当于一个局部阻力可以改变的节流元件。
其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部分负荷的流量需求，起到水力平衡的作用。
静态平衡阀的特点有:阀门特性为直线型流量特性,即阀门前后压差不变的情况下，流量与开度大体上成线性关系；有精确的开度指示，通过指示可查出相应的流通能力或阻力系数；有开度锁定装置；阀体前后有两个测量孔，可与仪表连接,方便地测出阀门前后的压差，从而计算出流经阀门的流量；静态阀门在空调系统中的应用需要逐级安装,逐级调试.2.2 动态平衡阀动态平衡阀分为动态流量平衡阀，动态压差平衡阀等.动态流量平衡阀亦称自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，其基本定义是：在一定的压差范围内，恒定被控系统的流量，作用对象是系统的流量.当外网压力波动时被控系统不受影响.但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置，流量仍然比设定流量低或高，不能控制。
关于静、动态平衡阀的应用
4.动态平衡电动调节阀工作原理
动态流量平衡阀分为固定式动态流量平衡阀和可调 式动态流量平衡阀,它们都是在工作压差范围内维 持自身流量不变,区别是前者出厂后流量不可调,后 者流量可调.它们主要用于在系统中需要恒定流量 的管道,如制冷机、锅炉进水管道以及采用开关式 二通阀、三通调节阀、变风量装置的风机盘管、 空调箱的进水管道中.
作用：恒定流量,把 系统的定流量运行 分配工作变的简单, 有效解决管网水利 失调等现象.
数字锁定平衡阀：<静态平衡阀>
特点：内升降结 构,精确的圈数显 示,等百分比 特性,可锁定等.
手动平衡阀一个很重要的功能就是可以进行 流量的测定<实际上是测压差.结合阀的特性算流 量>,所以手动平衡阀可以说是一个"诊断"工具.
<4>被控对象无内部调节时,装设自力式流 是控制阀和自力式压差控制阀,具有相同的 效果,二者可以互换.当二者均可采用时,推 荐采用自力式流量控制阀.
<5>自力式压差控制阀可与电动阀配合使用, 以维持电动阀上的压差恒定,从而使电动阀 工作稳定,控制精确.
<6>有时平衡阀与自力式调节阀可串联装, 配合作用.
的.而按照这一方法多极设置动态平衡阀设 计概念是不对的.其理由是：如果下级的一 个或多个设备关闭电动阀,而上级平衡阀扔 保持流量不变,则会造成下级未关闭的设备 流量增加,不但加大了水流噪声,还会影响使 用功能,并且也增加了不必要的经济投资.
3、空调设计中应根据冬夏供回水温差水量合理设 置动态平衡阀 在四管制空调系统中用两个平衡阀是可以满 足冬季及夏季不同的水量要求的,当冬、夏季节空 调供热、冷水温差不同时,水流量差异很大,因此在 两管制水系统中则应根据冬、夏季不同流量的要 求设置平衡阀： 方法一,设置可变流量型动态平衡阀,冬夏换季 时转换阀门. 方法二,设置两个平衡阀,阀1按冬季流量个阀门实现空调设备的四 管制功能. 方法三,采用带自控装置的动态平衡阀通过电
关于静动态平衡阀的应用共34页文档
谢6、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对于被控系统各 用户和各末端装 置的自主调节及 分户计量供热和 变流量空调系统 的水力平衡效果 极其明显，节能 效果显著。
..
6
动态平衡阀二：（自力式流量控制阀）
作用：恒定流量， 把系统的定流量运 行分配工作变的简 单，有效解决管网 水利失调等现象。
..
7
数字锁定平衡阀：(静态平衡阀)
通过在管道系统中增设静态水力平衡阀，在暖通空调 工程水系统初调试时对系统管道特性阻力数比值进行调节， 使其与设计要求管道特性阻力数比值相一致，此时当系统 总流达到设计流量，则各末端设备的流量均同时达到设计 流量。因此，一个初调试良好的系统，在运行过程中是不 存在静态水力失调的。
..
2
系统实际运行过程中当某些用户阀门开度变化引起水流量 改变时，系统的压力产生波动，其它用户的流量也随之发 生改变，偏离系统要求流量，从而导致的水力失调，叫做 动态水力失调。
..
9
3.动态流量平衡阀的工作原理
..
10
动态流量平衡阀的核心部分是动态流量平衡阀阀胆。正是
这种独特设计的阀胆可以保证在阀前阀后压差发生变化的 时候，维持流量恒定，精度可达士5％。
..
11
大口径动态 流量平衡阀
..
12
小口径动态 流量平衡阀
..
13
自力式平衡阀的适用范围
(1)对于质调节系统可根据恒定流量和恒定压差的 需要，选用自力式流量控制阀和自力式压差控制 阀。
关于静、动态平衡阀的应用
静态平衡阀是指手动调节阀或手动平衡阀。
固定式动态平衡阀是指自力式流量控制阀和 自力式压差控制阀。
自力式流量控制阀也曾称作自力式流量控制 器、自力式平衡阀。自力式压差控制阀在北 欧也称为 Automatic Balance Valve 即自动平衡 阀。
动态平衡电动调节阀，可改变流量。
(2)对于量调节系统，因运行调节时改变了系统的 水力工况, 所以不能采用自力式流量控制阀和自 力式压差控制阀，这时，若采用手动平衡阀，系 统总流量变化时，各支路、各用户、各末端装置 的流量同比例变化，即系统的集中调节可以传达 至每一个末端装置。
..
14
(3)当被控对象有内部调节时，装设自力式 流量控制阀，将使被控对象内部的各支路 间出现较大的调节干扰。而装设自力式压 差控制阀，即可吸收网路的压力波动、又 可以使被控对象内部各支路问的调节干扰 大大减弱。因而被控对象有内部调节时， 可装设自力式压差控制阀，不可装设自力 式流量控制阀。对于分户热计量的质调节 供暖系统，在一个向多户供暖的支路入口 处,宜装设自力式压差控制阀。
（2）锅炉或换热器阻力大，所有锅炉或换热器厂 商标称阻力都远小于实际阻力。 ，阻力增加 100% 。 （3）锅炉出力不足 实际上流量加大后供回水温差不可能更大。 当然煤质和风系统不正常也可能造成锅炉出力问 题。
..
5
动态平衡阀一：（自力式压差控制阀）
..
15
(4)被控对象无内部调节时，装设自力式流 是控制阀和自力式压差控制阀，具有相同 的效果，二者可以互换。当二者均可采用 时，推荐采用自力式流量控制阀。
(5)自力式压差控制阀可与电动阀配合使用， 以维持电动阀上的压差恒定，从而使电动 阀工作稳定，控制精确。
(6)有时平衡阀与自力式调节阀可串联装， 配合作用。
..
16
..
17
..
18
..
19
..
20
..
21
..
22
..
23
4.动态平衡电动调节阀工作原理
动态流量平衡阀分为固定式动态流量平衡阀和可 调式动态流量平衡阀，它们都是在工作压差范围 内维持自身流量不变，区别是前者出厂后流量不 可调，后者流量可调。它们主要用于在系统中需 要恒定流量的管道，如制冷机、锅炉进水管道以 及采用开关式二通阀、三通调节阀、变风量装置 的风机盘管、空调箱的进水管道中。
△P=SG2
△P — 压差或称阻力损失 S — 管段或系统的阻力系数 G — 管段或系统的流量
..
4
对一些水力工况失衡现象形成的误解：
（1）水泵出力不足，水泵实际扬程小于铭牌扬程， 导致辞末端过不去水。
实际上是由于近端支线阻力小、流量大，造 成远端流量小，水泵工作点偏移在大流量、小扬 程、低效率的工作点。
动态水力失调是动态的、变化的，它不是系统本身所 固有的，是在系统运行过程中产生的。
通过在管道系统中增设动态水力平衡设备，当其它用 户阀门开度发生变化时，通过动态水力平衡设备的屏蔽作 用，使自身的流量并不随之发生变化，末端设备流量不互 相干扰。因此，选择合理的动态水力平衡设备，可以消除 系统运行过程中的动态水力失调。
对于设计流量已知的系统，选择前者即可，在使 用中不需任何调试和维护。
常用的动态水力平衡设备有: 动态平衡电动二通阀、动态 平衡电动调节阀、电动压差旁通控制系统、自力式压差调 节阀、固定式动态流量调节阀等。
..
3
2、水力工况和水力工况平衡
流量和压力是相关参数，流量和压力的调控互为手段 和目的。减压手段是减少上游管路的流量；减少流量也必 然是减少管路前点的压力或增加管路后点的压力。流量变 化必然导致压力的变化； S 值不变的系统，压差的变化 必然起因于流量的改变。因此说没有一种不影响压力的流 量控制阀，也没有一种不影响流量的压力控制阀。
..
1
1、水力失调及其解决途径:
水力失调分为静态水力失调和动态水力失调。
由于设计、施工、设备材料等原因导致的系统管道特 性阻力数比值与设计要求管道特性阻力数比值不一致，从 而使系统各用户的实际流量与设计要求流量不一致，引起 的水力失调，叫做静态水力失调。
静态水力失调是稳态的、根本性的，是系统本身所固 有的，是暖通空调水系统中水力失调的重要因素。
特点：内升降结 构，精确的圈数 显示，等百分比 特性，可锁定等。
手动平衡阀一个很重要的功能就是可以进行
流量的测定(实际上是测压差.结合阀的特性算流 量)，所以手动平衡阀可以说是一个“诊断”工具。
..
8
压差旁通阀
作用：可为电动压 差旁通阀的替代产 品。无需外动力， 性能可靠，价格低 廉，好处颇多。
