铁塔精细化设计研究
铁塔设计方案
铁塔设计方案引言本文档将详细介绍铁塔设计方案，包括铁塔的类型、结构、材料等方面的内容。
铁塔作为承载通信设备的重要结构，其设计方案直接关系到通信网络的安全稳定运行。
通过科学合理的设计方案，能够提高铁塔的结构强度和稳定性，确保通信设备的正常运行。
本文档将为设计师提供一份全面的铁塔设计方案参考。
1. 铁塔类型铁塔一般分为自立式铁塔和拉线式铁塔两种类型。
1.1 自立式铁塔自立式铁塔是指独立支撑立杆的铁塔，适用于平原地区和无法拉设导线的场所。
自立式铁塔的结构比较简单，搭建和维护相对容易。
1.2 拉线式铁塔拉线式铁塔是指通过导线和牵引索将铁塔与地面或其他支撑点相连，形成受力体系的铁塔。
拉线式铁塔适用于多种地形和特殊条件下，具有更高的结构稳定性。
铁塔的结构包括塔身、横梁和基础几个主要部分。
2.1 塔身塔身是铁塔的主体部分，承载通信设备和各种设施。
塔身通常由钢管、钢板、角钢等组成，具有一定的高度和强度。
钢材的选择应符合国家相关标准，具备一定的抗风、抗震能力。
2.2 横梁横梁位于塔身的顶部，用于承载天线和其他附件。
横梁的设计应考虑结构强度和稳定性，确保天线能够准确定位并承受一定的载荷。
2.3 基础基础是铁塔的支撑部分，用于固定塔身和传递荷载。
基础的设计应满足地质条件和施工要求，确保塔身的稳定性和安全性。
铁塔的主要材料是钢材，包括钢管、钢板、角钢等。
钢材具有良好的强度和耐候性，能够承受各种外部力和环境条件的影响。
钢材的选择应符合国家相关标准，具备一定的抗风、抗震能力。
4. 铁塔设计考虑因素铁塔设计需要考虑以下因素：•地理条件：包括地形、土壤等因素，影响基础设计和铁塔选址。
•风荷载：铁塔在风力作用下的应力、变形和振动，需要进行风荷载计算和结构强度分析。
•抗震能力：铁塔在地震作用下的稳定性和安全性，需要进行抗震设计和模拟分析。
•维护保养：铁塔的定期检查和维护，确保结构的安全和可靠运行。
5. 结论本文档对铁塔设计方案进行了详细介绍，包括铁塔的类型、结构、材料等方面的内容。

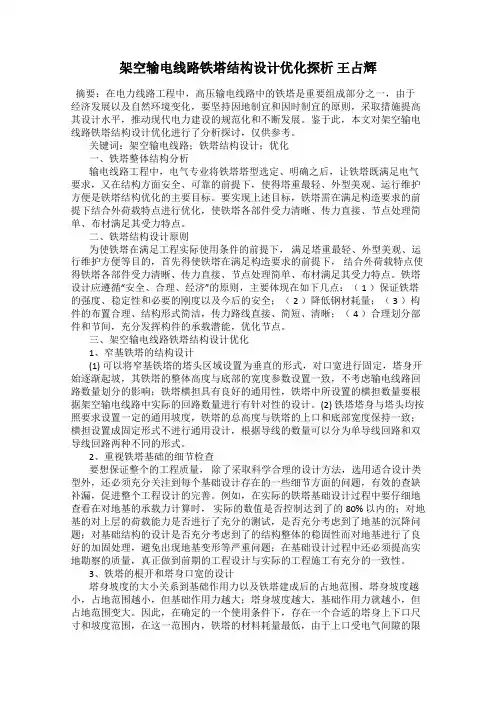

架空输电线路铁塔结构设计优化探析 王占辉
架空输电线路铁塔结构设计优化探析王占辉摘要：在电力线路工程中，高压输电线路中的铁塔是重要组成部分之一，由于经济发展以及自然环境变化，要坚持因地制宜和因时制宜的原则，采取措施提高其设计水平，推动现代电力建设的规范化和不断发展。
鉴于此，本文对架空输电线路铁塔结构设计优化进行了分析探讨，仅供参考。
关键词：架空输电线路；铁塔结构设计；优化一、铁塔整体结构分析输电线路工程中，电气专业将铁塔塔型选定、明确之后，让铁塔既满足电气要求，又在结构方面安全、可靠的前提下，使得塔重最轻、外型美观、运行维护方便是铁塔结构优化的主要目标。
要实现上述目标，铁塔需在满足构造要求的前提下结合外荷载特点进行优化，使铁塔各部件受力清晰、传力直接、节点处理简单、布材满足其受力特点。
二、铁塔结构设计原则为使铁塔在满足工程实际使用条件的前提下，满足塔重最轻、外型美观、运行维护方便等目的，首先得使铁塔在满足构造要求的前提下，结合外荷载特点使得铁塔各部件受力清晰、传力直接、节点处理简单、布材满足其受力特点。
铁塔设计应遵循“安全、合理、经济”的原则，主要体现在如下几点：（ 1 ）保证铁塔的强度、稳定性和必要的刚度以及今后的安全；（ 2 ）降低钢材耗量；（ 3 ）构件的布置合理、结构形式简洁，传力路线直接、简短、清晰；（ 4 ）合理划分部件和节间，充分发挥构件的承载潜能，优化节点。
三、架空输电线路铁塔结构设计优化1、窄基铁塔的结构设计(1) 可以将窄基铁塔的塔头区域设置为垂直的形式，对口宽进行固定，塔身开始逐渐起坡，其铁塔的整体高度与底部的宽度参数设置一致，不考虑输电线路回路数量划分的影响；铁塔横担具有良好的通用性，铁塔中所设置的横担数量要根据架空输电线路中实际的回路数量进行有针对性的设计。
(2) 铁塔塔身与塔头均按照要求设置一定的通用坡度，铁塔的总高度与铁塔的上口和底部宽度保持一致；横担设置成固定形式不进行通用设计，根据导线的数量可以分为单导线回路和双导线回路两种不同的形式。
铁塔优化设计的若干方面思考

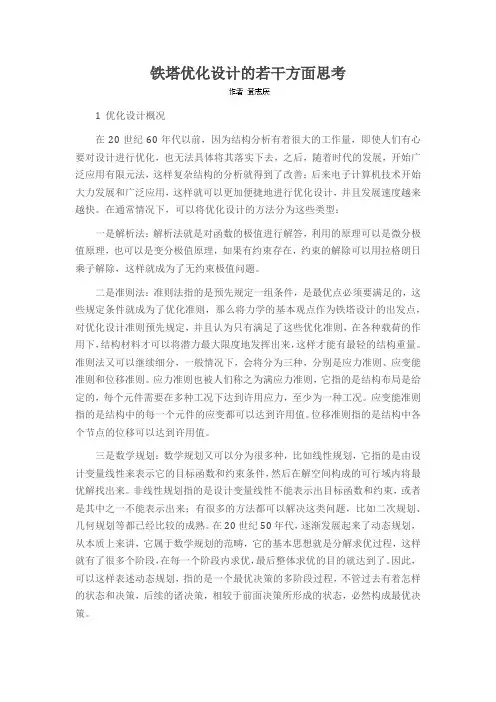

铁塔优化设计的若干方面思考1 优化设计概况在20世纪60年代以前，因为结构分析有着很大的工作量，即使人们有心要对设计进行优化，也无法具体将其落实下去，之后，随着时代的发展，开始广泛应用有限元法，这样复杂结构的分析就得到了改善；后来电子计算机技术开始大力发展和广泛应用，这样就可以更加便捷地进行优化设计，并且发展速度越来越快。
在通常情况下，可以将优化设计的方法分为这些类型：一是解析法：解析法就是对函数的极值进行解答，利用的原理可以是微分极值原理，也可以是变分极值原理，如果有约束存在，约束的解除可以用拉格朗日乘子解除，这样就成为了无约束极值问题。
二是准则法：准则法指的是预先规定一组条件，是最优点必须要满足的，这些规定条件就成为了优化准则，那么将力学的基本观点作为铁塔设计的出发点，对优化设计准则预先规定，并且认为只有满足了这些优化准则，在各种载荷的作用下，结构材料才可以将潜力最大限度地发挥出来，这样才能有最轻的结构重量。
准则法又可以继续细分，一般情况下，会将分为三种，分别是应力准则、应变能准则和位移准则。
应力准则也被人们称之为满应力准则，它指的是结构布局是给定的，每个元件需要在多种工况下达到许用应力，至少为一种工况。
应变能准则指的是结构中的每一个元件的应变都可以达到许用值。
位移准则指的是结构中各个节点的位移可以达到许用值。
三是数学规划：数学规划又可以分为很多种，比如线性规划，它指的是由设计变量线性来表示它的目标函数和约束条件，然后在解空间构成的可行域内将最优解找出来。
非线性规划指的是设计变量线性不能表示出目标函数和约束，或者是其中之一不能表示出来；有很多的方法都可以解决这类问题，比如二次规划、几何规划等都已经比较的成熟。
在20世纪50年代，逐渐发展起来了动态规划，从本质上来讲，它属于数学规划的范畴，它的基本思想就是分解求优过程，这样就有了很多个阶段，在每一个阶段内求优，最后整体求优的目的就达到了。
因此，可以这样表述动态规划，指的是一个最优决策的多阶段过程，不管过去有着怎样的状态和决策，后续的诸决策，相较于前面决策所形成的状态，必然构成最优决策。
输电线路铁塔结构设计的新思路探索
输电线路铁塔结构设计的新思路探索摘要：在输送电力的过程中，输电线路铁塔起着关键性的作用，其质量的好坏对电力输送的畅通以及公共安全有直接的影响，所以输电线路铁塔结构的设计必须符合国家有关规章制度的要求，保障安全可靠。
本文指出了当前在输电线路铁塔设计中存在的一些问题，进而提出了改进措施。
关键词：输电线路；铁塔结构；设计思路经济的发展，技术的进步，电力的应用范围越来越广泛，而输电线路铁塔在电力输送过程中起着重要的作用，它结构的稳定性与输电线路的安全可靠有直接关系，在户外安装的输电线路铁塔还承受着狂风暴雨等自然环境的考验。
所以在铁塔结构设计时必须提高质量要求，及时的进行研究创新，保证输电线路的安全稳定。
1、国内输电线路铁塔结构设计现状使用铁塔架空电线来输送电能在我国已经有上百年的历史了，改革开放以后，我国经济得到了迅速的发展，这也加剧了人们对电能的需求量，电容量也在加大。
我国地域广阔，使用的电源地点并不集中，所以很多电量需要通过电线才能输送到需求地点，这给电力铁塔的出现创造了条件，在实际的输电线路设计中，铁塔的设计要全面的考虑到电压等级、气候和地形的特点。
一条完整的输电线路所经过地区情况复杂多变，这加大了设计人员的工作难度，实地考察加大了工作量，根据实际情况设计出符合本条线路特点的输电线路非常重要。
2、设计气象条件现行规程对设计气象条件根据输电线路级别取不同的重现期来确定，一般规定330kv及以下输电线路按15年一遇，500kv按30年一遇。
对于多回路输电线路。
首先必须按回路中最高电压等级来确定重现期，其次还必须根据多回输电线路在系统中的地位来确定是否适当提高取值，如其在系统中的重要性已经达到或超过上一电压等级水平，则应该提高气象条件取值标准。
3、输电线路铁塔结构设计的基本原则输电线路铁塔是我国电力供应与输送环节必不可少的基础设施之一，被广泛应用于各地区电力输送的主干线与分支输电线路上，有效保证了电力输送的安全与稳定，也是全面保证我国现代电力行业供电安全的先决条件之一。
铁塔设计方案

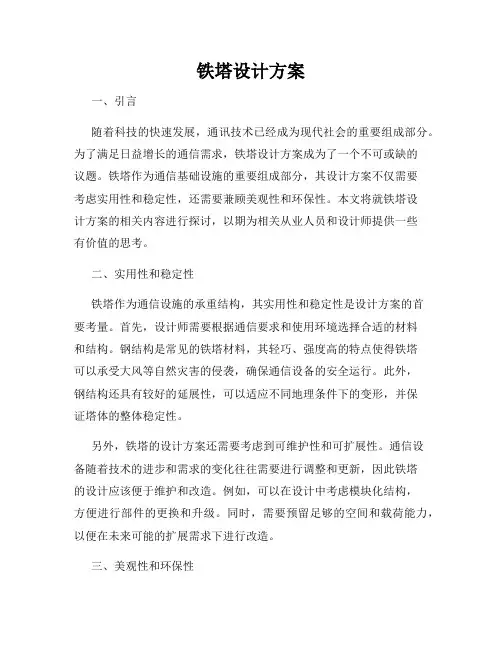

铁塔设计方案一、引言随着科技的快速发展，通讯技术已经成为现代社会的重要组成部分。
为了满足日益增长的通信需求，铁塔设计方案成为了一个不可或缺的议题。
铁塔作为通信基础设施的重要组成部分，其设计方案不仅需要考虑实用性和稳定性，还需要兼顾美观性和环保性。
本文将就铁塔设计方案的相关内容进行探讨，以期为相关从业人员和设计师提供一些有价值的思考。
二、实用性和稳定性铁塔作为通信设施的承重结构，其实用性和稳定性是设计方案的首要考量。
首先，设计师需要根据通信要求和使用环境选择合适的材料和结构。
钢结构是常见的铁塔材料，其轻巧、强度高的特点使得铁塔可以承受大风等自然灾害的侵袭，确保通信设备的安全运行。
此外，钢结构还具有较好的延展性，可以适应不同地理条件下的变形，并保证塔体的整体稳定性。
另外，铁塔的设计方案还需要考虑到可维护性和可扩展性。
通信设备随着技术的进步和需求的变化往往需要进行调整和更新，因此铁塔的设计应该便于维护和改造。
例如，可以在设计中考虑模块化结构，方便进行部件的更换和升级。
同时，需要预留足够的空间和载荷能力，以便在未来可能的扩展需求下进行改造。
三、美观性和环保性除了实用性和稳定性，铁塔设计方案还需要兼顾美观性和环保性。
美观性是指塔体外观的设计，可以根据使用环境和地域文化特点来确定。
例如，在城市地区可以采用简洁、现代的设计风格，与周围建筑相协调；而在乡村和自然风景区，可以采用色彩丰富、具有地方特色的设计。
另外，环保性也是一个重要的考虑因素。
铁塔的设计应该尽量减少对环境的影响，例如减少施工产生的废弃物和污染物。
此外，可以在设计中考虑利用可再生能源，如太阳能和风能，为通信设备提供电力，减少对传统能源的依赖。
四、创新技术的应用随着科技的不断进步，创新技术的应用对铁塔设计方案的提升具有重要意义。
例如，无人机和激光扫描技术可以帮助设计师更加准确地获取施工现场的信息，以便更好地进行设计和调整。
3D打印技术可以实现复杂结构的快速制造，提高设计效率和节约材料。
高压输电铁塔结构优化设计方法研究与应用

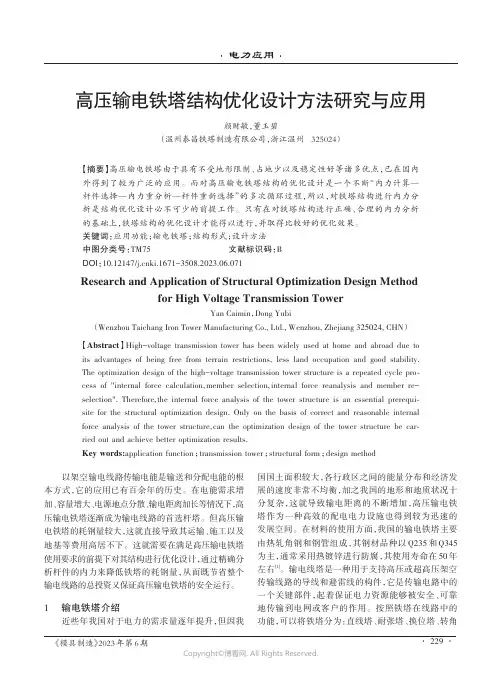

高压输电铁塔结构优化设计方法研究与应用颜财敏，董玉碧（温州泰昌铁塔制造有限公司，浙江温州325024）【摘要】高压输电铁塔由于具有不受地形限制、占地少以及稳定性好等诸多优点，已在国内外得到了较为广泛的应用。
而对高压输电铁塔结构的优化设计是一个不断“内力计算—杆件选择—内力重分析—杆件重新选择”的多次循环过程，所以，对铁塔结构进行内力分析是结构优化设计必不可少的前提工作。
只有在对铁塔结构进行正确、合理的内力分析的基础上，铁塔结构的优化设计才能得以进行，并取得比较好的优化效果。
关键词：应用功能；输电铁塔；结构形式；设计方法中图分类号：TM75文献标识码：BDOI：10.12147/ki.1671-3508.2023.06.071Research and Application of Structural Optimization Design Methodfor High Voltage Transmission TowerYan Caimin，Dong Yubi（Wenzhou Taichang Iron Tower Manufacturing Co.,Ltd.,Wenzhou,Zhejiang325024,CHN）【Abstract】High-voltage transmission tower has been widely used at home and abroad due to its advantages of being free from terrain restrictions,less land occupation and good stability. The optimization design of the high-voltage transmission tower structure is a repeated cycle pro⁃cess of"internal force calculation,member selection,internal force reanalysis and member re-selection".Therefore,the internal force analysis of the tower structure is an essential prerequi⁃site for the structural optimization design.Only on the basis of correct and reasonable internal force analysis of the tower structure,can the optimization design of the tower structure be car⁃ried out and achieve better optimization results.Key words:application function；transmission tower；structural form；design method以架空输电线路传输电能是输送和分配电能的根本方式，它的应用已有百余年的历史。
输电线路铁塔三维数字化建模方法研究
输电线路铁塔三维数字化建模方法研究摘要：近年来，建筑信息模型化技术在建筑、水力、化工、石油等行业进入应用阶段，但在输电线路行业尚处于探索阶段。
即使将BIM技术应用于实际工程，也仅作为辅助施工和加工的一种手段。
输电线路工程正在大力推进三维数字化和智能电网的建设，实现对设备设施全寿命周期的管理。
但目前针对铁塔的三维数字化建模方法暂无系统性研究。
对铁塔三维数字化模型进行定义，分析模型细节层次，总结和分析目前主要的建模方法及优缺点，提出了一种从铁塔计算模型直接生成三维实体模型的建模方法，从而构建满足全寿命周期管理的铁塔模型。
梳理现有铁塔三维数字化建模通用软件的优缺点，采用TeklaStructures软件，建立一种特高压工程铁塔三维模型。
关键词：铁塔；三维数字化模型；建模方法引言为建设智能电网，输电线路行业正大力推进三维数字化设计，力求建立全线路完整的三维数字化模型，满足工程全寿命周期管理的需要。
输电线路模型主要包括铁塔、基础、金具、绝缘子串、导地线等设备设施等，其三维数字化模型中包含了丰富的数据信息，既可表达外形等几何信息，又包含设备的属性信息以及与关联设备间的逻辑关联信息。
基础、金具、绝缘子串和导地线因其部件少，形状特征可归纳提取，早已实现参数化建模。
而输电铁塔因其具有塔型多样、结构布置形式种类多、零件数量巨大，多接身多接腿组合、挂点和塔脚局部构造复杂等特点，已成为输电线路三维数字化模型的关键。
1架空输电线路三维数字化协同开发平台总体设计首先是结构框架。
高压架空输电线路三维数字协同开发平台提供以下几方面功能：全生命周期线路项目规划、平台协同设计、统计、分析、方案改良；覆盖工程的招投标、初步设计、可行性研究、选线规划、设计施工图阶段；完成估算经济指标、查询统计成果、优化路径选择、数字化成果移交、地理资料数字化采集，较大提高咨询和设计服务水平。
其次是设计方法输电线路三维数字化协同开发平台以高精度影像和地理数据为基准，大型数据库为中心，依托精细化三维建模平台，采用数据可视化建模技术，结合工程信息，进而以三维数字化形式并结合协同开发系统平台理念，将架空输电线路的地形地貌及施工数据信息整合；构建逼真三维环境现场。
铁塔底座创意设计方案
铁塔底座创意设计方案1. 引言随着现代通信技术的不断发展，铁塔作为通信基站设备的重要组成部分，被广泛应用于城市和农村。
然而，传统的铁塔底座设计单一、缺乏创意，既不能满足现代城市的美观要求，也无法与周边环境相融合。
因此，本文将提出一种铁塔底座创意设计方案，以改善传统铁塔底座的视觉效果和环境融合能力。
2. 设计目标本设计方案的主要目标如下：1. 提高铁塔底座的美观度，使其成为城市景观的一部分；2. 增加铁塔底座与周边环境的融合性，减少对自然景观的破坏；3. 保持铁塔底座的稳定性和安全性。
3. 设计方案基于上述目标，本文提出以下铁塔底座创意设计方案：3.1. 自然主题设计将铁塔底座设计为自然主题，如山水、花草等，以塑造自然和谐的感觉。
可以采用铁艺、陶瓷等材质来表现自然的纹理和颜色，增加底座的艺术性。
同时，可以在铁塔底座周围种植花草树木，与自然环境相融合。
3.2. 文化主题设计根据地区文化特点，将铁塔底座设计为具有代表性的建筑或文化符号，以体现地域的特色。
可以运用雕塑、铜雕等工艺，将地方文化元素融入到铁塔底座中，使其成为地方文化的象征。
3.3. 环保主题设计考虑到环保意识的普及，可以将铁塔底座设计为环保主题，如利用可再生能源进行装饰或照明。
可以在底座上安装太阳能电池板或风能发电装置，既为铁塔供电，又为周边环境提供绿色能源。
3.4. 艺术主题设计将铁塔底座设计为艺术品，将其与城市的公共艺术相结合。
可以邀请艺术家进行创作，或是通过公开竞赛的方式选取优秀的设计方案。
这样的设计不仅能提高铁塔底座的视觉效果，还能为城市增添文化氛围。
4. 实施与推广为了使此创意设计方案能够实施和推广，以下几个方面需要重点考虑：1. 制定相关标准和规范，确保设计方案的安全性和可行性；2. 加强与铁塔制造企业、城市规划部门的合作，共同推进设计方案的实施；3. 对设计方案进行示范工程，以验证方案的效果和可行性；4. 进行宣传与推广，提高公众意识和认可度；5. 在设计过程中注重可持续性，选择环保材料和技术，以符合现代社会的可持续发展要求。
铁路通信铁塔设计的分析与思考
铁路通信铁塔设计的分析与思考摘要: 介绍并分析了铁路通信铁塔常用的结构、特点，以及各种地质条件下铁塔基础的处理方法，对特殊地段铁塔的设计进行了研究。
关键词: 通信铁塔; 设计; 分析在铁路通信系统中，尤其在客运专线中，无线通信系统的重要性不言而喻，而通信铁塔是承载无线通信系统天线的设施，是无线通信系统的重要组成部分，与一般通信设备不同，铁塔不能安装于通信机房内，而是在室外安装的通信设施，并且数量众多，距铁路线近，其安全性和稳定性不仅影响无线通信自身的稳定，还直接影响着铁路的行车安全以及旅客的生命财产安全，铁路发生过铁塔倒伏和倾斜的事故，虽然因发现及时未酿成大祸，但也为我们敲响了警钟，因此在铁塔设计，施工和维护中都要重点关注其安全性。
一铁路通信铁塔的设计要求铁塔属于高耸结构范畴，不同于一般的建筑结构，它具有高柔外露无维护等特点高柔是指高度较高横截面相对较小，结构具有柔性由于是外露性的结构，风荷载起主要作用，风荷载对结构作用的大小，取决于结构布置尺寸构件截面形状等; 由于结构无维护，就要考虑其维护保养的问题; 由于施工条件不同于一般结构，铁塔要考虑运输高空吊装提升等因素，必须分段制作; 铁塔主要承受风荷载和地震作用，这些荷载和作用具有动力性质，设计时要考虑风振系数风压高度变化系数等; 铁塔基础不仅要考虑受压，更重要的是满足抗拔要求1．方便施工铁塔施工需要组装或吊装，需要在现场作业，还要动用机械，因此比较复杂很多施工场地狭小，不利于大型机械作业因此，如何使铁塔便于安装也是十分重要的2．方便维护性由于铁塔自身的特点，其在结构上不能维护，所以保养就需要跟上，才能确保其寿命期内的安全性基于此，也对铁塔设计中方便保养方便维修等提出了更高的要求。
3．景观协调安装在城市内的铁塔以及安装在大型车站内的铁塔，一般都要满足城市的规划以及车站的整体景观效果因此在铁塔的位置铁塔的样式等方面有了更高的要求其中，铁塔位置除了要满足无线通信系统场强覆盖外，还要兼顾车站和城市的整体规划布局，有时为了保证后者，甚至要反复修改场强覆盖方案; 而铁塔的样式美观度与周围景观的协调等在此更显得重要。
铁塔结构优化设计浅析
铁塔结构优化设计浅析摘要】铁塔设计水平高低、质量的优劣，直接影响到整条线路的质量和造价，如何在确保运行安全可靠的前提下，对铁塔结构进行优化,己成为设计人员面临的一个主要问题。
就这一问题，笔者在本中结合以往铁塔设计的经验和体会, 对铁塔的优化设计方法及途径进行了一番探索，以供同行参考和交流。
【关键词】铁塔结构优化设计浅析1 前言铁塔设计水平高低、质量的优劣，直接影响到整条线路的质量和造价，如何在确保运行安全可靠的前提下，对铁塔结构进行优化，已成为设计人员面临的一个主要问题。
满应力准则是目前铁塔计算中应用较为成熟和广泛的铁塔设计方法。
因此，目前主要还是以满应力设计方法为优化准则，从合理确定塔头型式、塔身坡度、构件布置、节点构造等方面出发，进行试算比较，对铁塔进行整体和局部优化，在确保所设计的铁塔安全可靠的同时，降低塔重。
2 塔头型式优化塔头部分的优化，主要是在满足电气间隙要求的前提下，结合塔头受力特点，尽量减少线路走廊宽度和铁塔重量。
其布置形式应尽可能简洁，传力清晰，构造合理。
工程中通常根据具体情况，选取多个塔头型式方案进行对比计算，综合考虑传力、外型、塔重等多方面因素，择优选型。
3塔身坡度优化在一定荷载条件下，塔身坡度过大或过小，都将使铁塔的重量趋于增加。
而合理的塔身坡度不仅能降低铁塔的钢材指标、还能使刚度和强度稳定可靠，铁塔外观显得协调。
因此，塔身主材坡度的优化选择，对于整个铁塔重量至关重要，它直接影响主材、斜材的规格以及基础的经济指标。
塔身坡度优化就是以整基铁塔重量为目标函数，综合构件受力性能和基础作用力等因素，最终选取最佳坡度。
其通常做法就是在吸取和总结以往铁塔设计经验的基础上，以类似成熟塔型的单面坡度为参照坡度，按参照标准向上和向下分别取几个坡度进行电算比较，并在考虑各种因素影响的基础上，优选出各塔型的经济坡度。
4铁塔杆件布置优化杆件布置优化主要是在分析铁塔传力特点的基础上，采用合理的主材节间及布材方式，使铁塔传力路径清晰，主、斜材刚度协调、强度匹配，从而设计出受力分布均衡、几何形状简单且外形美观的经济塔型。
输电线路铁塔结构设计优化探讨 刘洋
输电线路铁塔结构设计优化探讨刘洋摘要：如今，电网建设规模逐渐扩大，输电线路作为电网中十分重要的组成部分，是工农业发展的关键。
输电线路施工环境具有一定的特殊性，因此，为了保证工程建设进度和施工质量，需要做好相应的优化设计。
对此，本文将以输电线路铁塔结构设计作为研究对象，对铁塔结构设计中存在的问题以及具体的优化对策进行详细探究，以保障工程建设的顺利进行。
关键词：电线路；铁塔；结构；设计优化输电线路铁塔，是一种立体造型的、用于架空高压或超高压送电线路导线和避雷线的构筑物。
依据线路回路数量、电压强度、避雷线及导线布设方式，可将铁塔分成不同类型。
输电线路铁塔结构的稳定性，将直接影响着输电线路工作的可靠性和安全性。
铁塔结构的设计，不仅要考虑地形及气候特点，还需要考虑电压等级、结构形式等因素。
因此，加强有关输电线路铁塔的设计，对于改善输电线路运行质量具有重要的理论和现实意义。
1我国目前输电线路铁塔设计的现状在我国，利用架空输电线路来传输电能已经有百余年的历史，从早期的用木材作为输电杆塔，到使用钢筋混凝土杆，新中国成立后，随着国民经济的迅速增长以及对电能的需求不断增加，容量不断加大，电源的地点不集中导致输电距离不断加长，铁塔逐渐脱颖而出，成为高电压架空输电线路采用的主要型式。
在实际的设计中，由于线路电压等级、气候条件、沿线地形特点、施工运行要求等各种因素的差异，一条完整的输电线路，往往需要多个铁塔塔型配合，数量从几种到几十种不等，如果工期紧、塔型多，对于结构设计人员来说就是一件极为艰巨的任务，工作量巨大，又要兼顾安全和经济。
2输电线路铁塔设计中遵循的原则输电线路铁塔在电力供应与输送系统中主要用来支撑导地线，其分布在各个电力系统的干线与分支线路中，起着不可估量的桥梁作用。
为了保障电力输送系统的安全与稳定，就必须保证设计的输电线路铁塔是安全可靠的。
因此，对电力铁塔在设计时就应采用高标准、高要求，需考虑施工、运行中可能出现的各种工况，并作针对性验算。
铁塔研究现状分析报告
铁塔研究现状分析报告铁塔作为一种特殊的建筑结构，在现代社会中起到了至关重要的作用。
随着信息通信技术的快速发展，铁塔的研究也取得了一系列的成果。
本文将对铁塔研究的现状进行分析。
首先，铁塔的结构设计是铁塔研究的重要内容之一。
铁塔的结构设计涉及到塔身的抗风能力、承重能力等方面。
近年来，随着对铁塔使用寿命要求的提高，铁塔抗风设计成为铁塔结构设计中的重要部分。
一些研究者通过有限元分析、数值模拟等方法，研究铁塔的稳定性和可靠性，为铁塔的结构设计提供了理论依据。
其次，铁塔的材料研究也是铁塔研究的热点之一。
传统的铁塔多采用钢材作为主要材料，但是钢材存在着重量大、耐腐蚀性差等问题。
近年来，有些研究者开始尝试使用新材料替代钢材，如复合材料、纳米材料等，以提高铁塔的使用寿命和抗风能力。
这些新材料的应用不仅可以降低铁塔的自重，还可以改善铁塔在恶劣环境下的腐蚀性能，提高铁塔的稳定性和可靠性。
此外，铁塔的维护和管理也是铁塔研究的重要方面之一。
由于铁塔多处于高空环境下，容易受到风、雨等自然因素的影响，使得铁塔的维护和管理成为一项复杂的任务。
一些研究者通过智能化技术的应用，如物联网、无人机等，实现对铁塔的实时监测和远程控制，大大提高了铁塔的维护效率和管理水平。
最后，铁塔的结构安全评估也是铁塔研究的重要内容之一。
铁塔多处于高空、恶劣环境下，容易受到风、震等自然因素的影响，使得铁塔的结构安全成为一项紧迫的问题。
一些研究者通过非线性动力学分析、结构健康监测等方法，对铁塔的结构安全性能进行评估，为铁塔的设计和使用提供了科学依据。
综上所述，铁塔研究在结构设计、材料研究、维护管理和结构安全评估等方面均取得了一系列的进展。
未来的铁塔研究将继续关注材料的创新应用、智能化技术的发展以及铁塔的结构安全评估等方面，以进一步提高铁塔的稳定性和可靠性，满足信息通信的快速发展需求。
铁塔 研究报告
铁塔研究报告研究报告："铁塔"摘要：本报告对铁塔进行了全面的研究和分析。
铁塔是一种高大的金属结构，用于支撑电信设备、天线等。
报告涵盖了铁塔的历史背景、应用领域、结构设计、材料选择、建造过程、维护管理等方面的内容。
通过对相关文献、案例研究和专家访谈的综合分析，本报告提供了关于铁塔的详细信息和深入见解。
1. 简介1.1 定义：铁塔是一种用于电信设备和通信设施的支撑结构，通常由金属材料制成。
1.2 历史背景：铁塔的历史可以追溯到19世纪，随着电信技术的发展，铁塔成为了一种必需品。
1.3 应用领域：铁塔广泛应用于移动通信、广播电视、雷达和微波通信等领域。
2. 结构设计2.1 类型：铁塔根据结构和用途可以分为自承式铁塔、倒角塔和管塔等几种类型。
2.2 载荷计算：铁塔需要根据所需设备的重量和风力等因素进行载荷计算，以确保其稳定性和安全性。
2.3 防腐措施：铁塔需要采取防腐措施，以防止腐蚀和锈蚀，延长使用寿命。
3. 材料选择3.1 金属材料：铁塔常使用的金属材料包括钢铁、铝合金和镀锌钢等。
3.2 特性分析：各种金属材料在强度、重量和耐腐蚀性等方面具有不同特点，需根据具体情况进行选择。
4. 建造过程4.1 地基处理：铁塔需要建立在深入的地基上，以确保稳定性。
4.2 安装工艺：铁塔的安装通常包括预组装、吊装、固定和调整等步骤。
5. 维护管理5.1 定期检查：铁塔需要定期进行检查并进行必要的维修和保养工作。
5.2 环境因素：铁塔需要考虑自然环境因素对其安全性和稳定性的影响，如风、雷击等。
5.3 监控系统：铁塔通常需要安装监控系统以实时监测其状态和运行情况。
结论：本研究报告通过分析铁塔的不同方面，提供了关于铁塔的全面了解。
铁塔作为一种重要的支撑结构，具有广泛的应用领域和重要的功能。
在设计、建造和维护过程中，需考虑载荷计算、材料选择、防腐措施、地基处理等因素，以确保铁塔的安全稳定和可靠性。
未来的研究可以进一步探讨铁塔的新材料应用和结构优化等问题。
小议铁塔结构优化设计
小议铁塔结构优化设计【摘要】对于输电线路支撑结构，从最初的木结构到钢筋混凝土结构，再到今天的格构式空间桁架结构，无数人已经在各个方面作了许多有益的探索，形成了一整套卓有成效的设计方法，使用这些方法完全可以满足高压线路的结构设计。
在线路设计方面好的经验，形成了系列性的优化设计思路，更加丰富了结构设计方法，是国内目前最高设计水平的体现。
【关键词】铁塔；优化；设计1 确定优化设计原则杆塔结构设计是在满足线路电气性能要求的基础上，通过荷载计算、结构体系选择、结构内力与变形分析，强度、稳定和刚度等计算，得出最优的杆塔型式的过程。
杆塔结构设计采用以概率理论为基础的极限状态设计方法，结构的极限状态是指结构或构件在规定的各种荷载组合作用下或在各种变形或裂缝的限值条件下，满足线路安全运行的临界状态。
极限状态分为承载力极限状态和正常使用极限状态。
1.1 承载力极限状态结构或构件的强度、稳定和连接强度，应按承载力极限状态的要求，按荷载效应的基本组合进行荷载组合。
并应采用下列设计表达式进行设计：γ0S≤R式中：γ0—结构重要性系数；S—荷载效应组合的设计值；R—结构构件抗力的设计值。
对于基本组合，荷载效应组合的设计值S按下列设计表达式进行设计：S =γG·CG·GK+ψ·∑γQi·CQi·Qik式中：γG—永久荷载分项系数，对结构受力有利时取1.0，不利时取1.2；γQi—第i项可变荷载的分项系数，应取1.4；GK—永久荷载标准值；Qik—第i项可变荷载标准值；ψ—可变荷载组合系数，正常运行工况取 1.0，断线工况和安装工况取0.9，验算工况取0.75。
1.2 正常使用极限状态结构或构件的变形或裂缝，应按正常使用极限状态的要求，采用荷载的标准组合。
CG·GK+ψ·∑CQi·Qik≤δ式中：δ—结构或构件的裂缝宽度或变形的规定限制值，mm。
本工程铁塔的优化设计均根据工程的实际情况，针对不同类型铁塔的受力特点和规程规范的要求，在工程荷载和电气间隙条件下，经多方案计算比较，确定合理的控制尺寸和细部结构。
铁塔精细化设计研究
铁塔精细化设计研究摘要：2019年6月6日，工信部正式向中国电信、中国移动、中国联通、中国广电发放5G商用牌照。
我国正式进入5G商用元年。
5G已经成为体现国家科技和经济竞争力的国家战略，全球主要科技强国都在抢跑。
为了加快5G建设，江苏省人民政府办公厅印发关于《加快推进第五代移动通信网络建设发展若干政策措施》，提出了“在不断挖掘存量站点潜力，加大社会资源共享，力争不改造、少改造即可满足5G建设需求。
本精细化设计研究从塔桅精细化设计方面来解决低成本、高效快速建设5G网络为宗旨，探索5G建设精细化建设化模式，力争不改造少改造满足5G新建需求。
关键词：5G；铁塔；精细化1、铁塔精细化设计的必要性对存量站点铁塔传统设计复核方法偏于保守，许多铁塔无法新增挂载，无法满足5G建站要求。
采用精细化设计复核方法，大大提升存量铁塔挂载能力，满足了客户需要。
2、铁塔精细化设计的总体要求安全性：确保新增负载后，新增负载及原有设备长期稳定运行，在塔桅挂载施工、验收、运行全过程中人员和挂载设施、设备的安全。
经济性：精准核实塔桅实际挂载情况，充分挖掘存量站点资源的潜力。
力争不加固不改造不投资满足新增5G建设需求，提升投资效益比，合理降低改造成本。
普适性：做到“方案合理、可推广、便于维护”，具有良好的操作性，满足通信网络覆盖的需求。
3、铁塔精细化设计的意义统一复核标准：通过研究精细化方法实现存量塔桅及外电配套复核标准的统一，解决了各设计单位复核同一座铁塔、同一外电及配套因标准不统一结论时有不同的问题。
提升共享水平：通过采用精细化复核方法提高存量铁塔复核通过率，实现铁塔共享水平的提升。
实现降本增效：通过提升存量铁塔挂载能力、减少新建塔桅数量提高共享效率、增加效益，实现降本增效。
4、铁塔精细化设计方法4.1 铁塔精细化设计的依据《建筑结构可靠度设计统一标准》（GB 50068-2018）《建筑结构荷载规范》（GB 50009-2012）《钢结构设计标准》（GB 50017-2017）《移动通信工程钢塔桅结构设计规范》（YD/T 5131-2019）《钢结构单管通信塔技术规程》（CECS 236-2008）《高耸结构设计规范》(GB 50135-2019)4.2 铁塔精细化设计的七种方法为提高存量塔挂载能力，推动共享水平的进一步提升，实现降本增效，通过有关单位的风荷载实验研究（风洞实验）数据基础上，结合了国家、行业标准修订情况及工程经验，提出了塔桅精细化设计的七种方法，如下：(1) 天线迎风面积精细化；(2) 天线、平台荷载折减精细化；(3) 单管塔位移限值精细化；(4) 格构式塔阻尼比调整；(5) 设计使用年限调整；(6) 基本风压取值精细化；(7) 地面粗糙度类别精细化；4.2.1天线迎风面积精细化传统的铁塔复核计算中，天线及RRU设备迎风面积一般参照设计图纸规定值或者经验值。
共享通信铁塔精细化复核探讨
共享通信铁塔精细化复核探讨发布时间：2021-06-30T03:23:29.485Z 来源：《中国科技人才》2021年第10期作者：冯强1 邱峰2 [导读] 为进一步挖掘通信铁塔挂载能力，本文从“据实取基本风压、天线（含RRU）平台挡风面积折减、单管塔水平位移限值调整、格构式塔架阻尼比调整、据实取地势（楼面）高度、据实取天线（含RRU）挡风面积、据实取地面粗糙度、设计使用年限调整”8个方面进行精细化分析。
1广州杰赛科技股份有限公司广东广州 510000；2中国铁塔股份有限公司铜川市分公司陕西铜川 727000摘要：随着2/3/4/5G通信网络的不断发展，通信设备（天线/RRU）不断增多，给通信铁塔带来巨大的的压力。
本文主要从通信铁塔精细化复核入手，解决基站铁塔挂载难的问题。
关键词：通信铁塔；天线；复核；引言为进一步挖掘通信铁塔挂载能力，本文从“据实取基本风压、天线（含RRU）平台挡风面积折减、单管塔水平位移限值调整、格构式塔架阻尼比调整、据实取地势（楼面）高度、据实取天线（含RRU）挡风面积、据实取地面粗糙度、设计使用年限调整”8个方面进行精细化分析。
1.据实取基本风压《建筑结构荷载规范》第8.1.3条规定：风压值应按R为50年的值采用。
当建设地点或地市（地域）的基本风压值在规范没给出时，根据当地年最大风速资料和基本风压定义，通过统计分析而定，分析时应考虑样本数量。
当地没有风速资料时，可根据附近地市（地域）规定的基本风压或长期资料，通过当地气象和当地地形条件分析确定；也可比照本规范中的全国基本风压分布图近似确定。
注意事项a）安全复核时，应以当地实际风压为准；b）当采用现行地方荷载规范提供的风压值时，应注意其值需符合新行标第3.2.2条规定；c）当采用当地气象部门提供的气象资料确定风压时，应注意采用的气象资料需符合《建筑结构荷载规范》第8.1.3条规定且据此计算出来的基本风压值需符合新行标第3.2.2条规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁塔精细化设计研究
摘要：2019年6月6日，工信部正式向中国电信、中国移动、中国联通、中国广电发放5G商用牌照。
我国正式进入5G商用元年。
5G已经成为体现国家科技和经济竞争力的国家战略，全球主要科技强国都在抢跑。
为了加快5G建设，江苏省人民政府办公厅印发关于《加快推进第五代移动通信网络建设发展若干政策措施》，提出了“在不断挖掘存量站点潜力，加大社会资源共享，力争不改造、少改造即可满足5G建设需求。
本精细化设计研究从塔桅精细化设计方面来解决低成本、高效快速建设5G网络为宗旨，探索5G建设精细化建设化模式，力争不改造少改造满足5G新建需求。
关键词：5G；铁塔；精细化
1、铁塔精细化设计的必要性
对存量站点铁塔传统设计复核方法偏于保守，许多铁塔无法新增挂载，无法满足5G建站要求。
采用精细化设计复核方法，大大提升存量铁塔挂载能力，满足了客户需要。
2、铁塔精细化设计的总体要求
安全性：确保新增负载后，新增负载及原有设备长期稳定运行，在塔桅挂载施工、验收、运行全过程中人员和挂载设施、设备的安全。
经济性：精准核实塔桅实际挂载情况，充分挖掘存量站点资源的潜力。
力争不加固不改造不投资满足新增5G建设需求，提升投资效益比，合理降低改造成本。
普适性：做到“方案合理、可推广、便于维护”，具有良好的操作性，满足通信网络覆盖的需求。
3、铁塔精细化设计的意义
统一复核标准：通过研究精细化方法实现存量塔桅及外电配套复核标准的统一，解决了各设计单位复核同一座铁塔、同一外电及配套因标准不统一结论时有不同的问题。
提升共享水平：通过采用精细化复核方法提高存量铁塔复核通过率，实现铁塔共享水平的提升。
实现降本增效：通过提升存量铁塔挂载能力、减少新建塔桅数量提高共享效率、增加效益，实现降本增效。
4、铁塔精细化设计方法
4.1 铁塔精细化设计的依据
《建筑结构可靠度设计统一标准》（GB 50068-2018）
《建筑结构荷载规范》（GB 50009-2012）
《钢结构设计标准》（GB 50017-2017）
《移动通信工程钢塔桅结构设计规范》（YD/T 5131-2019）
《钢结构单管通信塔技术规程》（CECS 236-2008）
《高耸结构设计规范》(GB 50135-2019)
4.2 铁塔精细化设计的七种方法
为提高存量塔挂载能力，推动共享水平的进一步提升，实现降本增效，通过有关单位的风荷载实验研究（风洞实验）数据基础上，结合了国家、行业标准修订情况及工程经验，提出了塔桅精细化设计的七种方法，如下：
(1) 天线迎风面积精细化；
(2) 天线、平台荷载折减精细化；
(3) 单管塔位移限值精细化；
(4) 格构式塔阻尼比调整；
(5) 设计使用年限调整；
(6) 基本风压取值精细化；
(7) 地面粗糙度类别精细化；
4.2.1天线迎风面积精细化
传统的铁塔复核计算中，天线及RRU设备迎风面积一般参照设计图纸规定值
或者经验值。
实际安装的天线及RRU设备和设计的规定值存在一定的差异。
当存
量塔桅承载能力无法满足新增5G通信网络建设需求时，应对存量天线面积、RRU 设备面积进行实测，根据实测面积参数进行塔桅设计复核，进一步挖掘存量铁塔
承载能力。
该方法的重点在于精准测量天线、RRU的实际面积和挂载高度。
测量时应避开雨雪、正午等不利天气或气候，认真准确的测量和记录相关数据，并存留测量记录、照片等原始资料。
4.2.2天线、平台荷载折减精细化
铁塔设计及安全复核计算风荷载时采用的挡风面积计算方式一般是天线、塔身、平台分别计算并进行叠加，未考虑天线、塔身、平台之间相互遮挡的影响，
计算值比实际情况偏大。
风荷载的计算应考虑塔桅构件、平台、天线及爬梯、馈
线和其他附属物的挡风面积，其中天线挡风面积可按如下规定计算：
a.平台式塔型荷载取值
三副及以上天线均匀安装于钢塔桅的同一外挑平台时，天线总的挡风面积可
按天线数量乘天线正面面积，并乘以的折减系数K1。
折减系数K1取值如下所示：表1 折减系数K1取值表
b.支架式塔型荷载取值
三副及以上天线均匀安装于同一高度的单管塔塔身且该处塔身直径与天线宽
度的比值不小于1.1时，天线总的挡风面积可按天线数量乘天线正面面积，并乘
以折减系数K2。
表2 折减系数K2取值表
c.平台荷载取值
平台做法与标准化塔型一致时，平台挡风面积可在原标准规定（镂空率0.5，体形系数1.9）的基础上打7折；平台做法与标准化塔型不一致时，应按实际计
算挡风率和体型系数。
对于通信天线数量少于3副、方位不明确、朝向不确定等
特殊场景，应按实际情况确定挡风面积。
4.2.3单管塔位移限值精细化
根据《移动通信工程钢塔桅结构设计规范》（YD/T 5131-2019）规定要求，单管塔塔顶侧移限值由1/40降低为1/33（插接式塔在焊缝质量和洞口加强措施得
到保障的工艺条件下，塔身应力比较小时，可取1/30）
4.2.4格构式铁塔阻尼比优化
根据《《移动通信工程钢塔桅结构设计规范》（YD/T 5131-2019）规定，格构式塔（三管塔、四管塔、角钢塔）的阻尼比指标由0.01优化为0.02。
经试算，阻尼比调整后，三管塔塔柱应力比下降约5%，这是一项经济效益可观的精细化措施。
在应用过程中也应注意其适用范围，对于单管塔、单管式一体化塔房等实腹
式悬臂结构的阻尼比，仍然取0.01。
4.2.5设计使用年限精细化
设计单位在新建铁塔设计时，普遍采用重现期50年基本风压为基准进行核算。
对应5G网络建设，存量铁塔核算时不能简单采用50年重现期进行核算。
设计单
位应根据存量铁塔目标使用年限，确定存量铁塔风压重现期根据《高耸结构设计
规范》（GB50135-2019），建于既有建筑物或构筑物上的通信塔，其设计使用年
限宜与既有结构的后续设计使用年限相匹配。
《移动通信工程钢塔桅结构设计标准》（YD-T5131-2019）中规定，建于既有建筑物或构筑物上的钢塔桅结构，其设
计使用年限宜与既有结构的后续设计使用年限相匹配，且不低于25年。
有特殊
使用要求的钢塔桅结构，可根据使用要求及现行相关国家标准另行确定。
4.2.6基本风压取值精细化
存量铁塔设计风压多为0.35、0.45、0.55、0.65等级别。
在存量铁塔复核时，应根据站点实际所在站点经纬度确定塔桅实际风压，图纸风压应作为塔桅负荷的
重要参考依据。
塔桅复核时风压取值应从如下几方面进行核算：
a、对基本风压等值线的细分插值计算。
b、根据经纬度在Google Earth上精确标定取值。
4.2.7地面粗糙度类别精细化
存量铁塔通常按照地面粗糙度类别为B类设计，5G通信网络建设时，应按照
塔桅所处实际地形地貌进行核算。
如铁塔确实处在C类环境，风荷载可按C类粗
糙度进行计算。
5、结语
研究成果可以优化传统的存量铁塔新增挂载的复核方式，可以大大提高铁塔
的承载能力，可提升存量资源30~40%的挂扩容能力,可满足新增1~2家客户5G需求！通过提升存量铁塔挂载能力，降低利旧成本、减少新建塔桅数量、提高共享
效率、实现降本增效。
参考文献：
[1]高山，李晓明，韩华杰. 标准通信三管塔的倒塌安全性分析[J].邮电设计技术，2015 （11）
[2]王圣，贾斌. 现有通信铁塔加固技术研究[J].四川建筑科学研究， 2019（45）。
