FastCAM套料软件速成培训教程(中文版)

FASTCAM绘图模块(即桌面FastCAM图标)
主要功能: ⑴． 绘制零件图功能；(将在附录中详细介绍) ⑵. AutoCAD 文件清除压缩优化处理功能； ⑶. 切割工艺与切割编辑功能：
DXF/DWG零件的来自百度文库取打散功能、图形文件分层、文字标注、 尺寸校验、正负桥接功能、将直角自动全部转换为圆弧倒角 等．
主要功能: ⑴. 切割路径的效验
模拟NC切割文件，逐步校验切割路径，校验切割尺寸。 ⑵. 成本核算
对所套料的结果进行钢材成本和切割生产成本的核算． ⑶. 文件和NC代码交替转换
将切割代码重新转换为套料图形，或NC代码间转换。
1. 切割路径效验
2. 成本核算
手动编程练习
1、将《练习1.CAM》经过处理后通过手动方法输出NC码，并观察。 2、将《练习2.dxf》经过处理后通过手动方法输出NC码，并观察。
练习二
查看<<练习2.CAM>>，对于这个图形应该只有18个实体，请检查为什么？
FASTCAM绘图模块(即桌面FastCAM图标)
掌握点: ⑴．点、线、弧的应用与学习 ⑵. 删除、修剪、块操作、显示、工具及文字的学习 ⑶. 文字、效验、标准件等操作及应用
一、绘图功能练习
一、绘图功能练习
FastCAM绘图练习题
(所需时间：30分钟)
附 录： FastCAM绘图功能(自学) (所需时间：45分钟)
一、FastCAM 使用流程
三步曲：
１．CAD优化处理
２．自动编程
３．自动套料
完成三个单元的学习， 就可轻松掌握和使用 FastCAM套料软件！
祝您学习顺利！

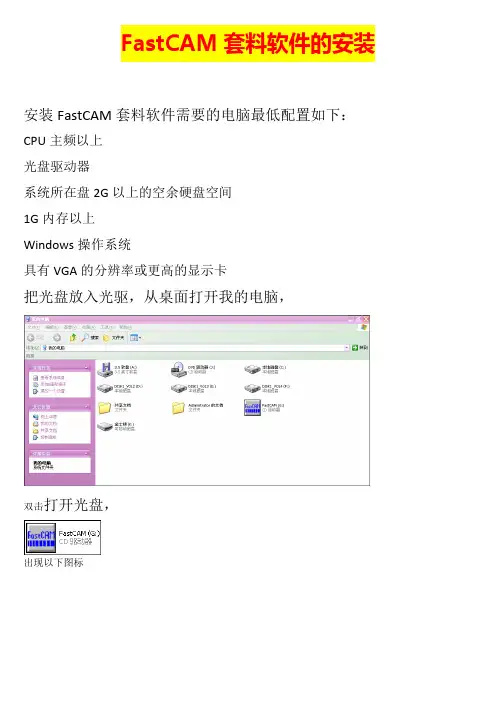

二、FastCAM 安装设置
软件安装的重点是选择正确的控制器！ 如果不知道控制器的名称，请到切割机上查看，或是直接询问切割机厂家．
FastCAM 套料软件 速成培训教程
适合于所有FastCAM 软件用户
发思特软件（上海）有限公司
第一单元：CAD优化处理（学时45分钟）
第一讲：软件综述
(所需时间：15分钟)
第二讲：AutoCAD优化处理
(所需时间：30分钟)
附录： FastCAM绘图功能(自学)
(所需时间：45分钟)
中间休息(5分钟)
一、清除的意义
二、处理结果
三、压缩的意义
四、压缩处理
做DXF/DWG清除压缩练习
练习一
1、将<<练习1.CAM>>文件的实体数(9871)压缩到518个实体，并保持图形 没用较大的变形。 2、 请将您公司的名称使用文字处理” CorelDRAW”软件生成矢量图形后保存 成DXF格式，后使用FastCAM软件里的压缩功能将其压缩到不完全变形的情 况下的最少实体数，以保证正常切割。
区别； 练习2.
在使用FAGOR控制器类型里,进入系统安装目录(一般为 C:\Program Files\fastcam\),用记事本打开SETUP.DAT文件,查看里面,并将输出时的文件格式类 型CNC改为TXT扩展名. 练习3.
将输出的NC代码中将1 改为和2一样 输出。
注意:在做以上练习题时,请备份自己原来的SETUP.DAT、*.CON 文件。因为你对这两个 文件的任何改变都将会影响你输出的NC代码，从而致使切割机系统无法识别NC文件 或无法正常切割的错误。
休息5分钟
第三讲：手动编程 第四讲：自动编程
(所需时间：15分钟) (所需时间：30分钟)
一、FastPATH 设置
(在桌面上看不到，在使用CAM模块或NEST模块时会被调用。) 主要的功能:
设置数控切割工艺：全自动设置零件的切割路径，提高工作效率。 自动设置引入引出线，设置割缝补偿，设置各种切割工艺，包括共 边，桥接和连续切割工艺。
1. 加工过程
２. 外边界引入线
3. 内边界引入线
4. 切割顺序
５. 特定设置
６. 垫缝切割/补偿
7. 排料选项
8. 雕刻/桥接
二、FastCAM 自动编程 1、FastCAM 手动输出切割码(单件输出)
2、 FastCAM 手动输出切割码(套件输出)
三、 FastPLOT校验
本段内容专家版才具有的功能
第四单元：高效切割功能（学时45分钟）
第七讲：全自动共边切割
(所需时间：15分钟)
第八讲：等离子桥接功能
(所需时间：15分钟)
第九讲：自动连割功能
(所需时间：15分钟)
第十讲：套料综合练习
(所需时间：15分钟)
第五单元: 应用切割示例（学时40分钟）
第十一讲：英文/数字切割示例
(所需时间：10分钟)
第十二讲：中文切割示例
(所需时间：10分钟)
第十三讲：图形图像切割示例(一)(二) (所需时间：10分钟)
第十四讲：零件切割示例
(所需时间：10分钟)
第六单元：FastCAM行业解决方案 (所需时间：45分钟)
第一讲：软件综述
(所需时间：15分钟)
第二讲：AutoCAD优化处理
三、控制器设置 （SETUP.DAT 文件）
注意：切割文件的扩展名可以修改为：TXT, CNC, NC, 或是不带扩展名．
四、控制器设置 （*.CON 文件 * 代表为所选择控制器类型，如列中为EDGE.CON）
五、软件安装与控制器文件修改练习
练习1. 请将你的控制器类型选择FAGOR类型,并学习和了解FAGOR代码和EDGE EIA代码的
本段内容为标准版所具有功能
第二单元：数控编程（学时45分钟）
第三讲：手动编程
(所需时间：15分钟)
第四讲：FastPATH自动编程
(所需时间：30分钟)
中间休息(5分钟)
第三单元：自动套料（学时45分钟）
第五讲：手动套料矩阵套料
(所需时间: 15分钟)
第六讲：自动交互式套料
(所需时间: 30分钟)
中间休息(5分钟)
要求：切割过程为CUTTING，引入线类型为直线(同时测试为半圆/四分之一圆的 情况)，长度为8，角度为0[同时测试角度为90，来观察变化情况]，无引出线。
自动编程练习
1、将《工件1.DXF》经过处理后通过自动方法输出NC码，并观察。
要求：外边界引入线引出线分别为直线，长度8、6，内边界引入线引出线分别为 四分之一圆，长度都为6。中心穿孔为10.1，无过烧，不设软件补偿，其他都保持默 认。 2、将《工件2.DXF》经过处理后通过自动方法输出NC码后，使用FastPLOT来效验并 测试零件尺寸的变化并说明为什么？
